İhtiyaç

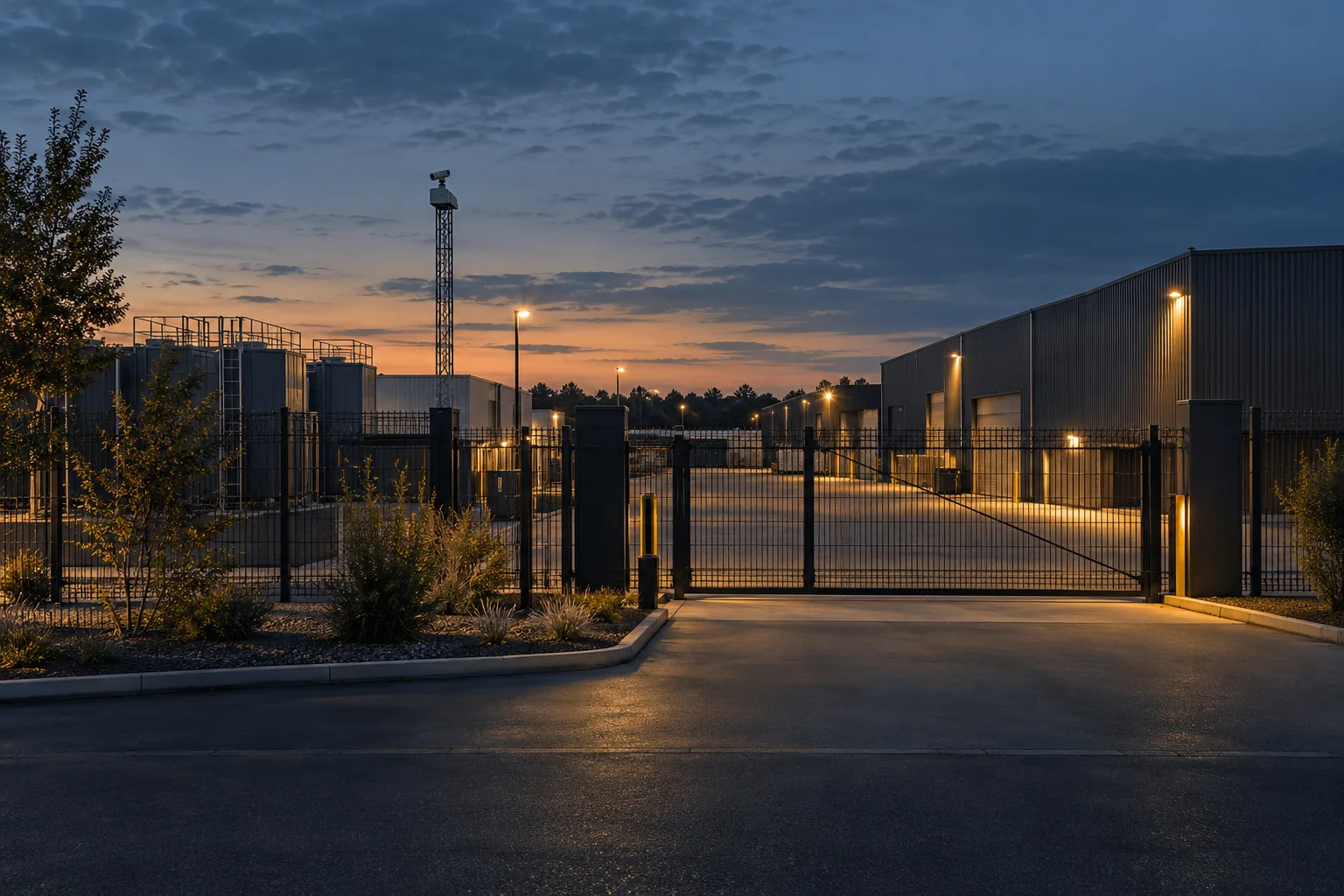

Sınır ve tesis gözetlemesi, saatlerce hedefte kalan ve rüzgâra, toza ve sıcaklık değişimine dayanan bir görüntüleme zinciri gerektirir.
Gerekli menzile göre termal kanalı seçin: kısa ve orta menzilli tespit için soğutmasız LWIR, uzun menzil ve termal kontrastın önemli olduğu durumlarda ise soğutmalı MWIR. Yükseklik görüş hattını belirler; bu nedenle sensörü, sahadaki yük kapasitesi ve rüzgâr alanına uygun bir mast ile eşleştirin. Sabit kurulumlarda genellikle motorlu bir mast kullanılırken, mobil ekipler için tek kişinin kaldırabileceği taşınabilir bir tripod-mast tercih edilir. Rack kabinler, sahadaki kontrol elektroniğini barındırır.
Adım 01
Sensör

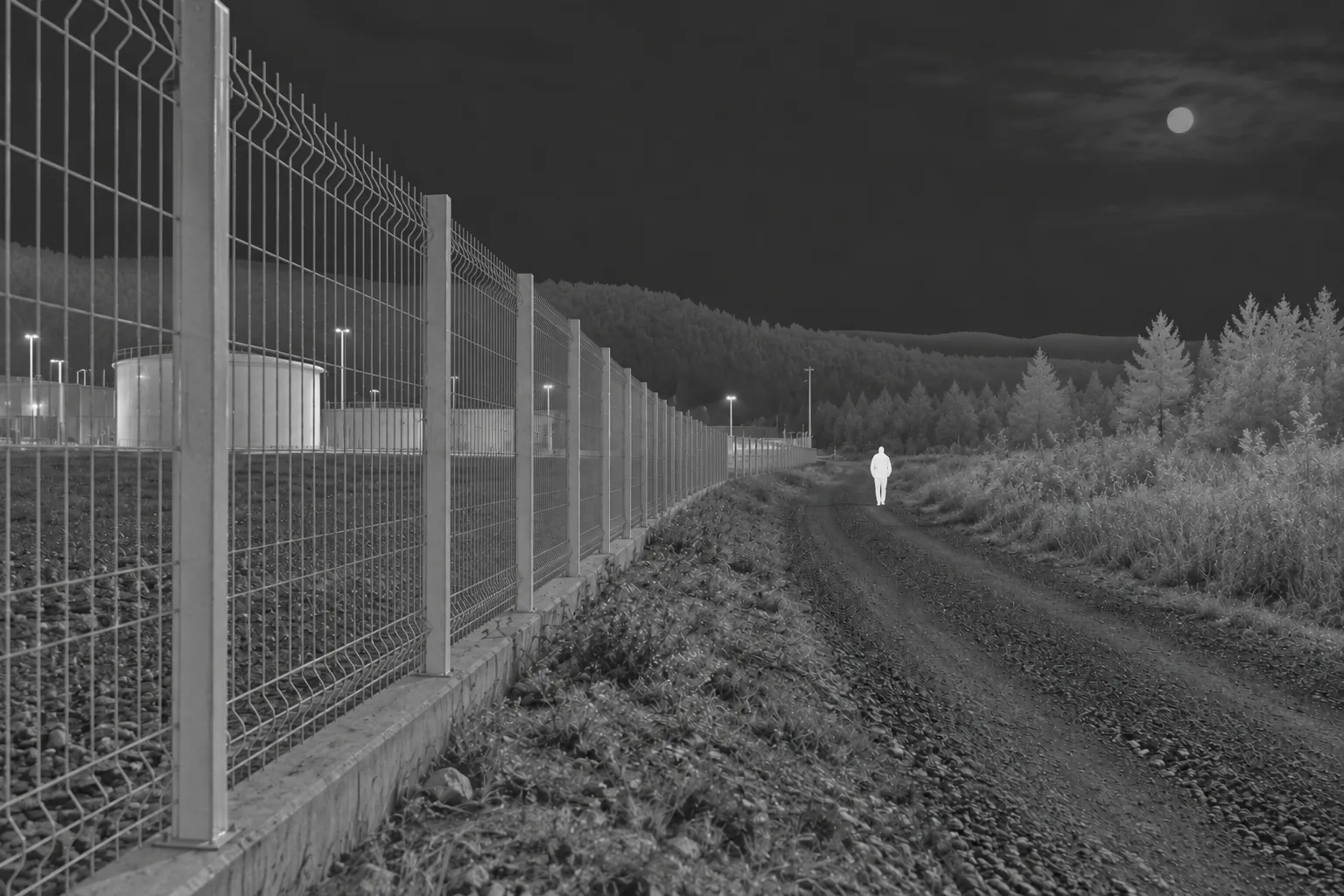

Menzil termal kanalı belirler. Soğutmasız LWIR, kısa ve orta mesafe tespiti daha düşük maliyet ve güçle karşılar; soğutmalı MWIR ise hedef uzak, küçük veya arka planına termal olarak yakın olduğunda alınır. EO kanalı seri boyunca 1920 x 1080 ve 30x optik zoomdur; yani gündüz tanımlaması değişken değildir, değişken termal kanaldır.
Adım 02
Pozisyoner
Sabit bir hat, taranarak izlenir; bu yüzden tepe hızı değil sürekli pan hareketi ve tekrarlanabilir nişan önemlidir. Seri boyunca pozisyonlama doğruluğu 0,12 dereceden 0,006 dereceye iner; daha sıkı değerler, operatörün bir kerteriz bilgisini başka bir sisteme verip aynı yere baktırabilmesini sağlar.
Adım 03
Yükseltme
Düz arazide tespit mesafesini genellikle sensör menzili değil, görüş hattı belirler. Sabit kurulumlarda motorlu bir mast kullanılır ve bu mast sürekli dik tutulur; mobil ekipler ise tek kişinin kaldırabileceği bir mast kullanır. Mastı gerçekten ihtiyaç duyduğunuz yükseklikte taşıyacağı yüke göre seçin; çünkü mast açıldıkça anma yükü düşer.
Seçimi Ne Belirler
- Gerekli Tespit Mesafesi
- Termal kanalı ve lazer mesafe ölçer sınıfını belirler. Seride 4.500 m ve 32.000 m menzilli seçenekler vardır.
- Görüş Hattı
- Mast yüksekliğini belirler. Mast ailesinde açık yükseklikler 15 m'ye ulaşır.
- Sürekli ya da Programlı Gözetleme
- Sürekli gözetleme, açık kalan motorlu bir mastı ve sürekli dönüş için tanımlı bir pozisyoneri öne çıkarır.
- Saha Gücü
- Soğutmalı MWIR ve ısıtmalı muhafazalar güç tüketimini artırır. Çalışma gerilimi aralığı 18–32 V DC'dir.
Sınırı Sahanın Koyduğu Yerler
- Ürün gamındaki mast sistemlerinin anma rüzgâr değeri 120 km/s'tir. Özellikle açık ve rüzgâra maruz yüksek bölgelerde sistemin sınırını çoğu zaman taşıma kapasitesi değil, rüzgâr dayanımı belirler.
- Çalışma sıcaklığı bantları -40 °C ile +60 °C arasına uzanır. Donma riski olan sahalarda ısıtıcı seçeneğini baştan maliyet planına koyun.
- MIL-STD-810G kalifikasyonu toz ve şiddetli yağmuru kapsar. Tuz sisi dayanımı ise ayrı bir test metoduyla değerlendirilir ve kıyı hattında önem kazanır.
