Mast Sistemleri
MMT20
Ağır Sınıf Taşınabilir Mast Sistemi
MMT20, tek kişiyle kurulum özelliği korunarak 35–95 kg faydalı yükün 15 m’ye taşınması için tasarlanan, taşınabilir mast sisteminin güçlendirilmiş sürümüdür.
- 8 Kademe
- 70 kg Yük
- Manuel
- 8.020 mm
- Açık Yükseklik
- 70 kg
- Anma Faydalı Yükü
- 120 km/sa
- Rüzgâr Yükü
Öne Çıkanlar
01Ağır sınıf
Taşınabilir mastta 95 kg’a kadar
Takviyeli gövde yapısı, taşınabilir mast mimarisi korunurken anma faydalı yükünü 95 kg’a çıkarır. Bu sayede hafif bir taşınabilir mastın kaldıramadığı faydalı yükler de taşınabilir.
- 15,4 m’de 35 kg, 2,7 m’de 95 kg faydalı yük
- Kapalı yükseklik sabit 1.400 mm

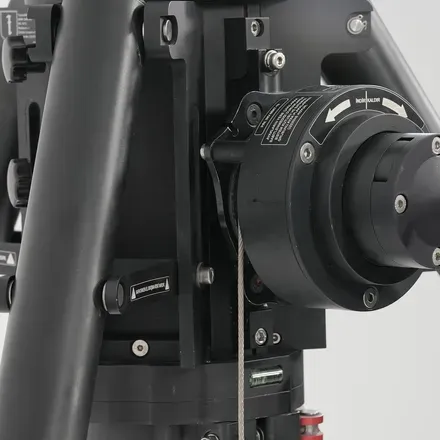

02Vinç destekli yükseklik

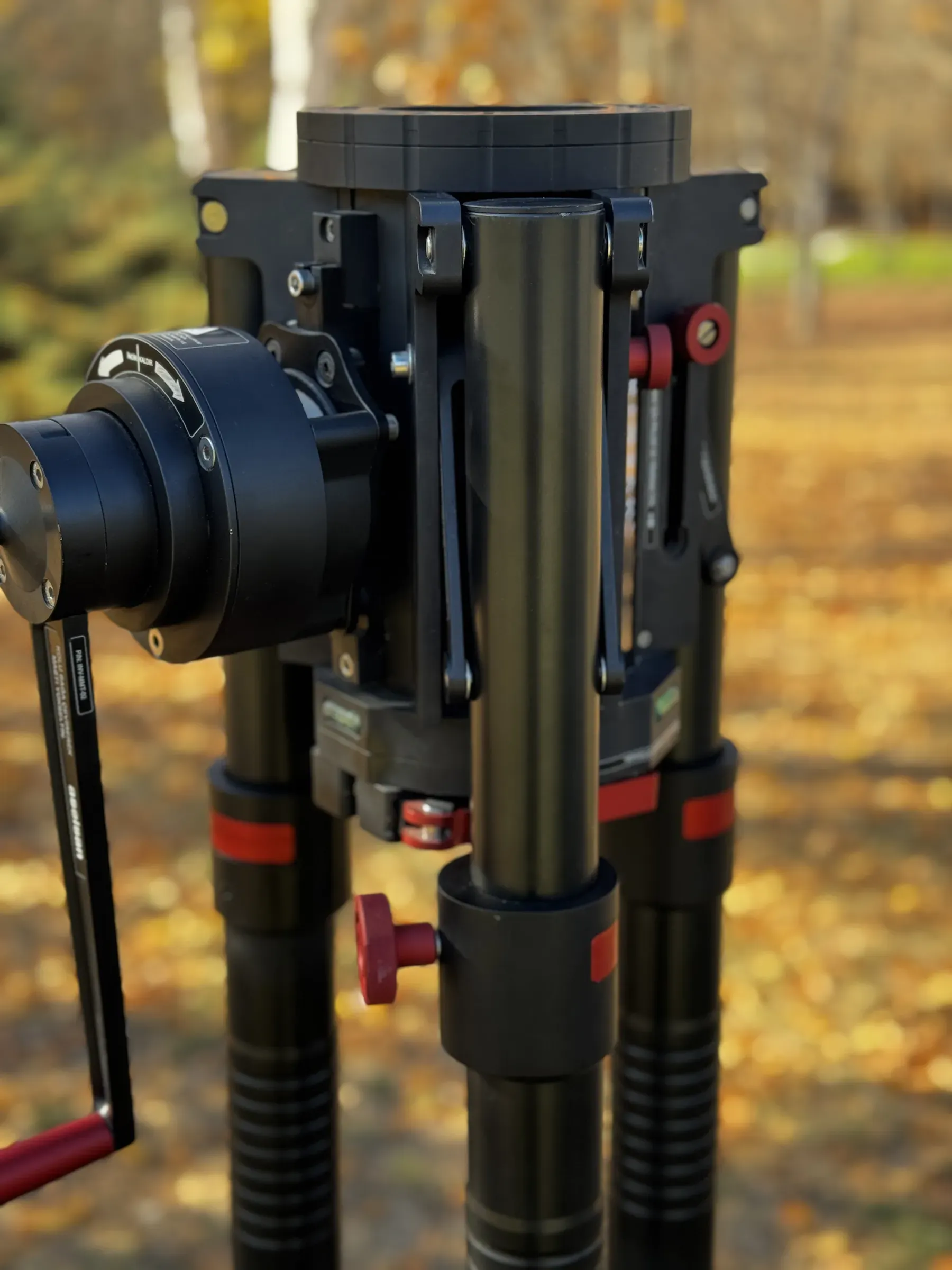

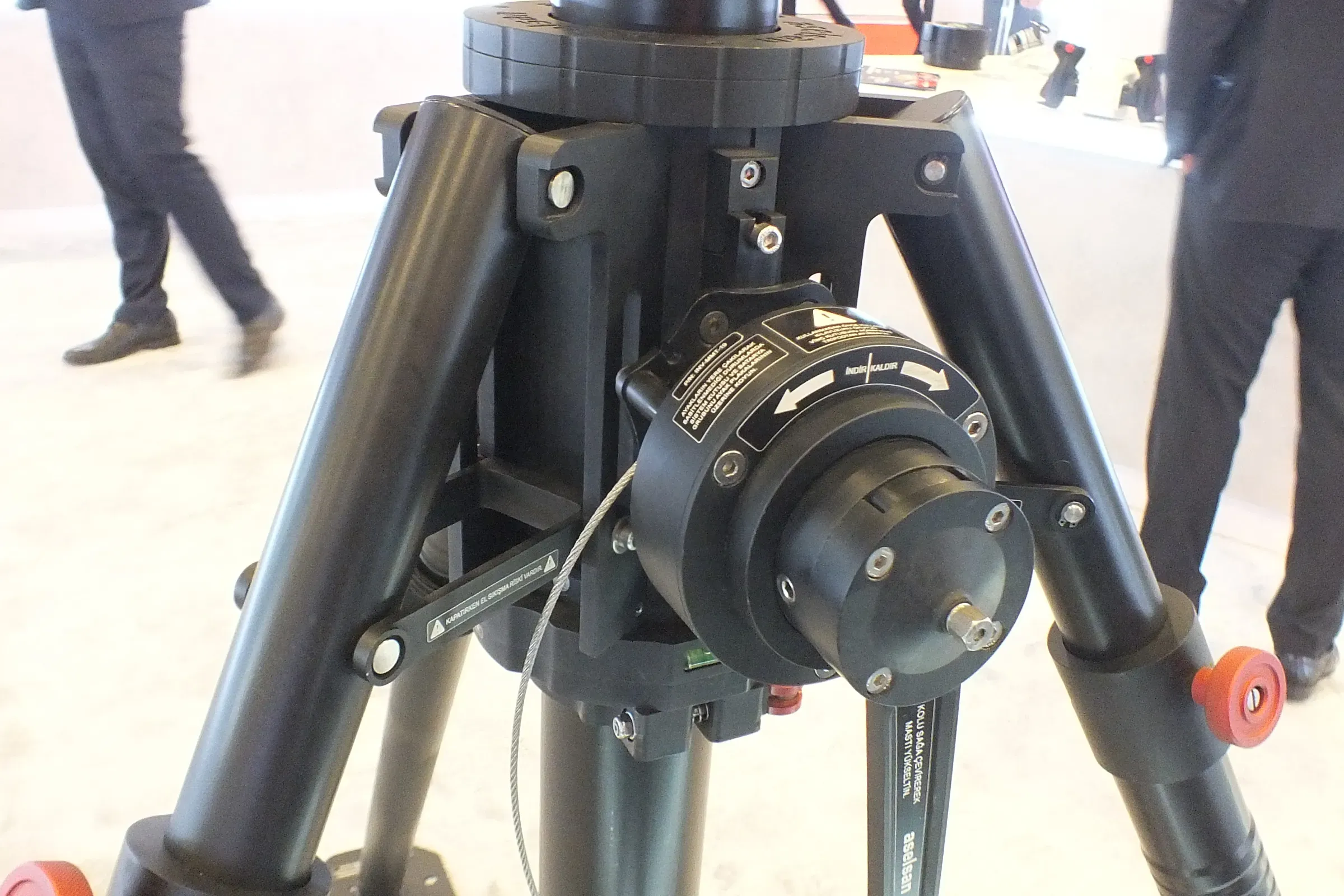

Kademeler üçayak vinç kolundan eklenir

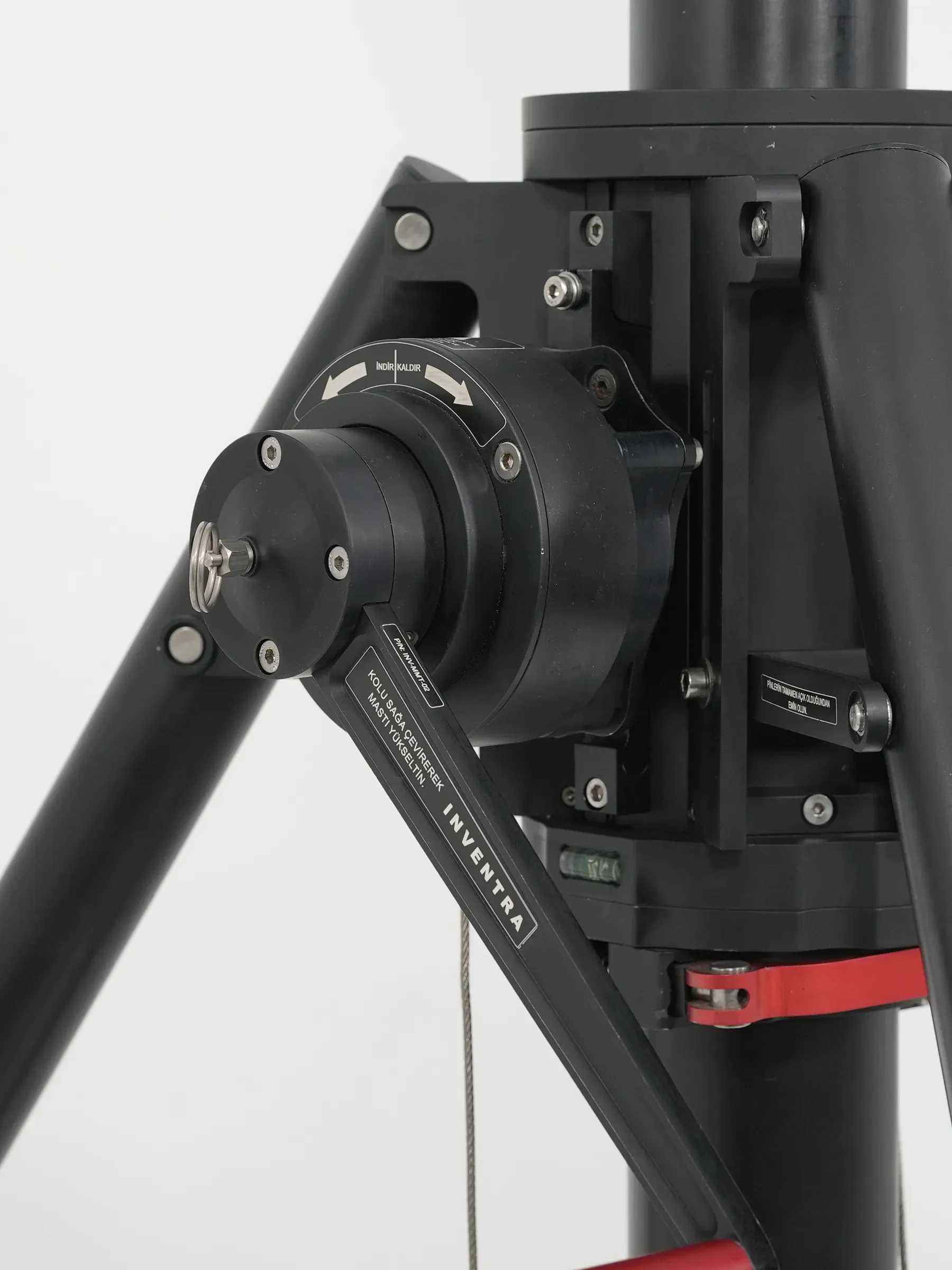

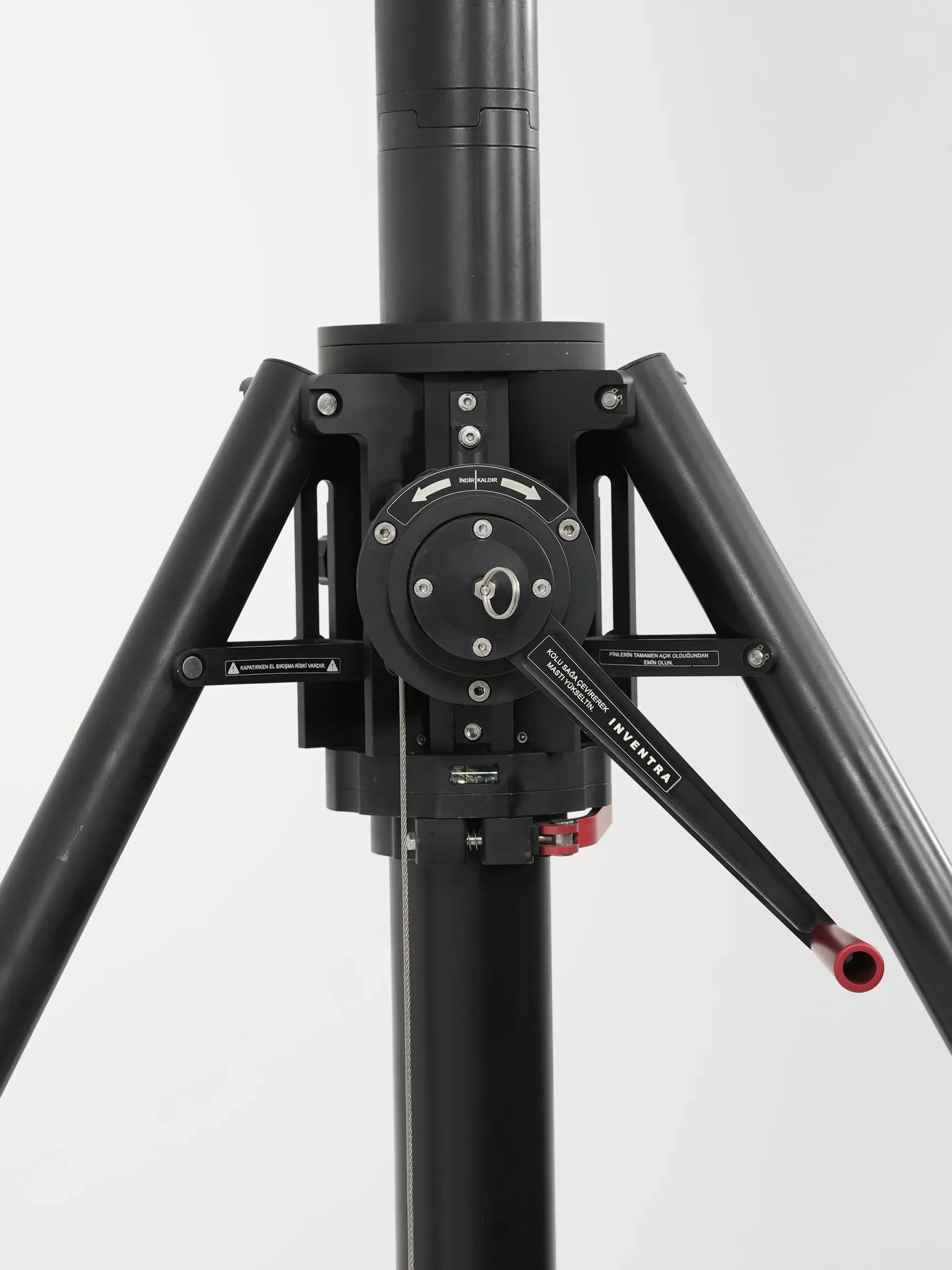

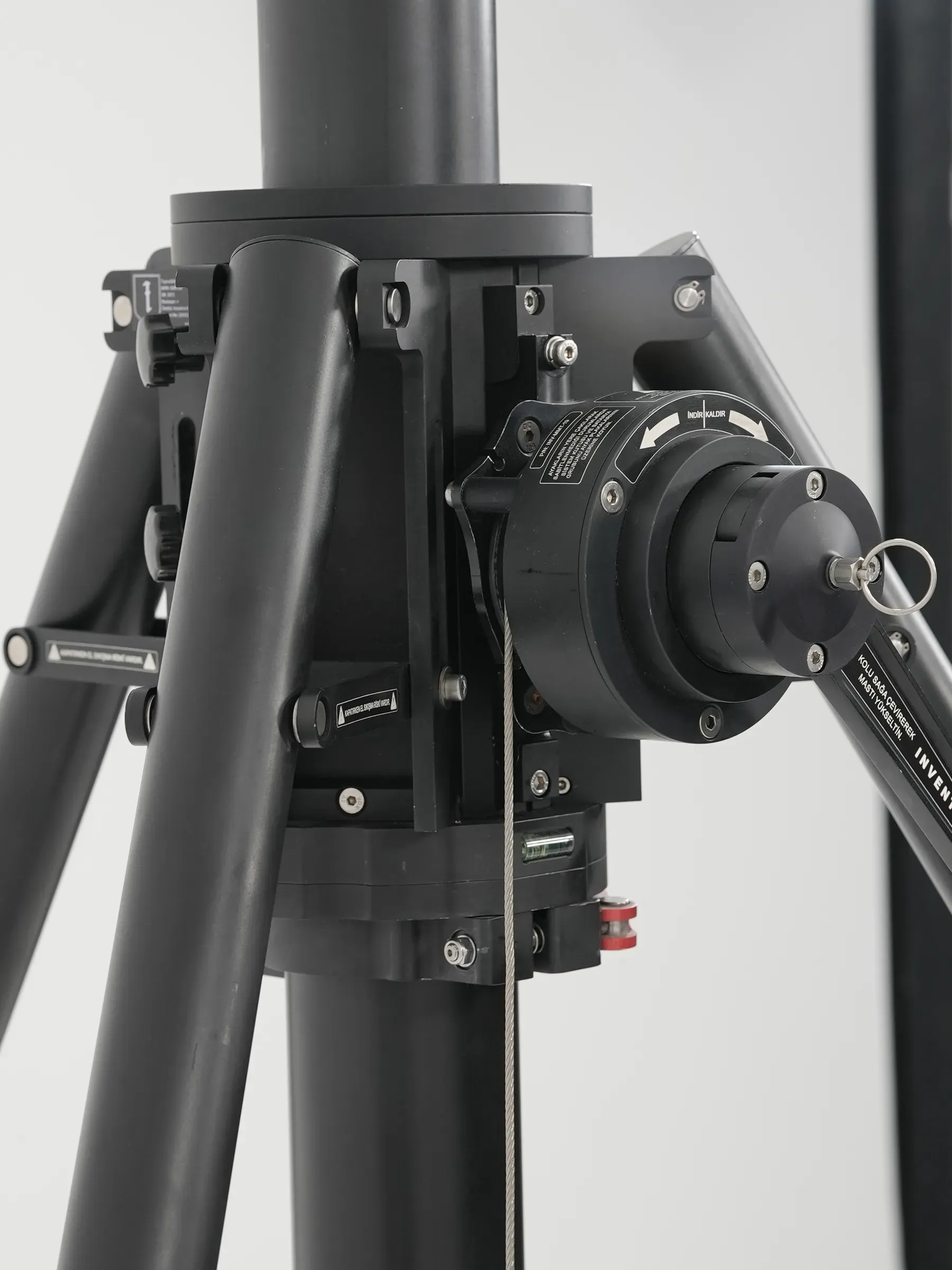

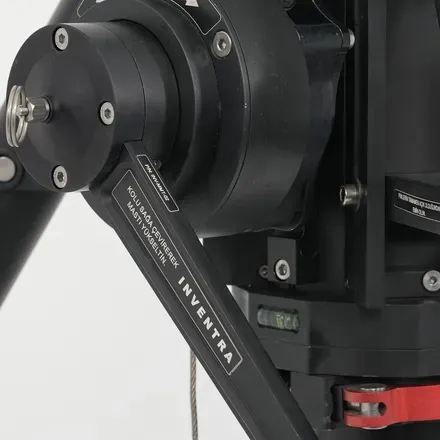

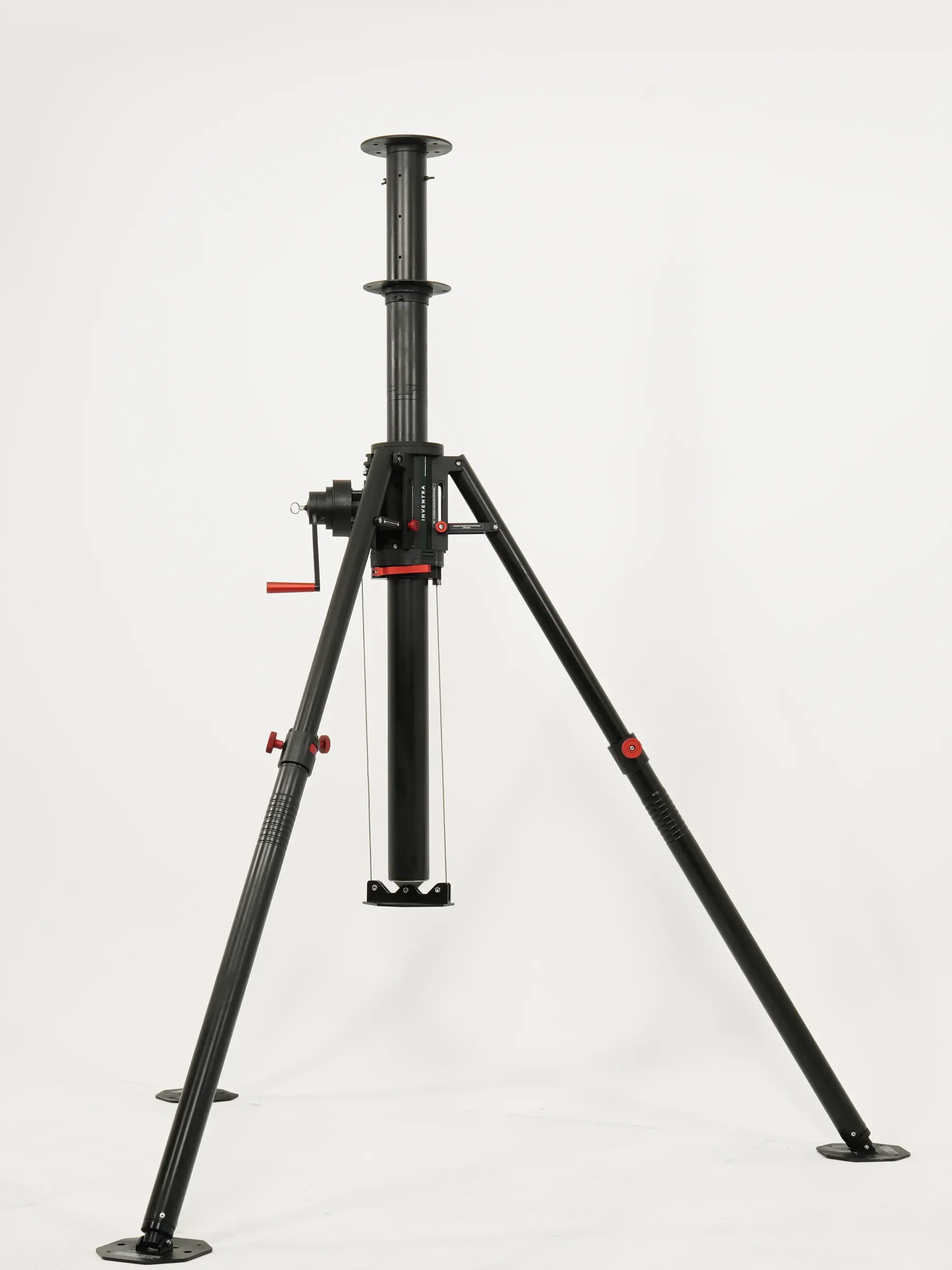

Yükseklik, MMT10’daki gibi üçayak gövdesindeki vinç koluyla kademe eklenerek artırılır. Bu sayede mast, ikinci bir yapı kurulmadan kapalı boydan 15.440 mm’ye ulaşır.
- Tek tabandan 3–15 kademe
- 5–30 dakikada kurulur
Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Konfigürasyonlar
| Parça Numarası | Kademe | Açık Boymm | Yükkg | Ağırlıkkg | Sevkiyatkg |
|---|---|---|---|---|---|
| MMT20-Y8-8020Standart | 8 | 8.020 | 70 | 56,6 | 127,36 |
| MMT20-Y3-2720 | 3 | 2.720 | 95 | 34,1 | 99,18 |
| MMT20-Y4-3780 | 4 | 3.780 | 90 | 38,35 | 103,43 |
| MMT20-Y5-4840 | 5 | 4.840 | 85 | 42,6 | 107,68 |
| MMT20-Y6-5900 | 6 | 5.900 | 80 | 46,85 | 111,93 |
| MMT20-Y7-6960 | 7 | 6.960 | 75 | 51,1 | 116,18 |
| MMT20-Y9-9080 | 9 | 9.080 | 65 | 60,85 | 131,61 |
| MMT20-Y10-10140 | 10 | 10.140 | 60 | 65,1 | 135,86 |
| MMT20-Y11-11200 | 11 | 11.200 | 55 | 69,35 | 140,11 |
| MMT20-Y12-12260 | 12 | 12.260 | 50 | 74,85 | 178,14 |
| MMT20-Y13-13320 | 13 | 13.320 | 45 | 79,1 | 182,39 |
| MMT20-Y14-14380 | 14 | 14.380 | 40 | 83,35 | 186,64 |
| MMT20-Y15-15440 | 15 | 15.440 | 35 | 87,6 | 190,89 |
Seçenekler
- SCGKİkincil Gergi Setiayrı sipariş1 × İkincil Gergi Halkası, 4 × İkincil Gergi Halatı, 4 × Uzun V Kazık
- TRGKÜçüncül Gergi Setiayrı sipariş1 × Üçüncül Gergi Halkası, 4 × Üçüncül Gergi Halatı, 4 × Uzun V Kazık
- HDSKAğır Hizmet Kazık Setiayrı siparişPaslanmaz Çelik Gergi Halatı, Ağır Hizmet Kazık Seti, Kimyasal Ankraj
- LPEKYıldırım Koruma ve Topraklama Setiayrı sipariş
- IFPSSızdırmazlık / Don Koruma Kılıfıayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Kapalı Yükseklik | 1.400 mm |
|---|---|
| Anma Faydalı Yükü | 70 kg |
| Ağırlık | 56,6 kg |
| Geri Sürme | Mevcut |
| Geri Sürme Tipi | Kendinden kilitlemeli |
| Kurulum Süresi | 5-30 dk |
| Rüzgâr Yükü | 120 km/sa |
| Hareket Mekanizması | Manuel |
| Tahrik Tipi | İtmeli veya halat tahrikli |
| Açık Yükseklik | 8.020 mm |
| Taban Çapı | 2.450 mm |
|---|---|
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Kademe Sayısı | 8 |
| Standart Sınıf Düz Kazık Seti | 8 × Dairesel Kazık |
|---|---|
| Standart Sınıf Gergi Seti | 4 × Birincil Gergi Halatı, 4 × Uzun V Kazık |
| Alet Seti | 1 × Balyoz, 1 × Kazık Sökücü |
| Yedek Parça Seti | 1 × Yedek Parça Çantası, 1 × Mekanik Bağlantı Elemanı Seti, 2 × Dairesel Kazık, 2 × Uzun V Kazık |
| Anten Montaj Adaptörü | 1 × Anten Montaj Adaptörü |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık (Çalışma) | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık (Depolama) | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık (Çalışma) | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık (Depolama) | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç (Çalışma) | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç (Depolama) | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C’de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür IV, taşıma sandığı içinde nakliye düşürme |
Dokümanlar
- Teknik veri sayfasıİndirilebilir — PDF, İngilizce, 525 KB
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
- Gergi Halatı Kurulum Kılavuzuİndirilebilir — PDF, Türkçe, 480 KB
