Pan-Tilt ve Pozisyonlama Sistemleri
PED10
Ultra Hassas Elektromekanik Pan-Tilt
Bakım gerektirmeden 30 milyon devir için tanımlı ultra hassas pan-tilt; 0,002° eksen çözünürlüğünde 180°/s hıza ulaşır.
- N × 360°
- 0,002° Çözünürlük
- 60 pcs Hat
- 0,04°
- Doğruluk
- 0,002°
- Eksen Çözünürlüğü
- 16,1 kg
- Ağırlık
Öne Çıkanlar
01Tork
Tilt ekseninde 275 Nm'ye kadar nominal tork
Yayımlanmış konfigürasyonlarda nominal tilt torku 275 Nm'ye çıkar; standart yapıda tepe tork 225 Nm'dir. Bu aralık hafif bir sensörü değil, soğutmalı uzun menzilli bir gimbali veya radar antenini taşır.
- Konfigürasyona göre 60–185 Nm nominal pan torku
- Konfigürasyona göre 28–180°/s eksen hızı
02Çift çevrim kontrol
İkincil enkoderle 0,001°
Standart çevrim 0,002° çözünürlük ve 0,032° pozisyonlama doğruluğu verir. İkincil enkoder çıkış tarafında ikinci bir çevrim kapatır ve kontrol doğruluğunu 0,001°'ye taşır.
- Sıfır boşluklu fırçasız servo tahrik
- Tilt ±90°'ye kadar yapılandırılabilir

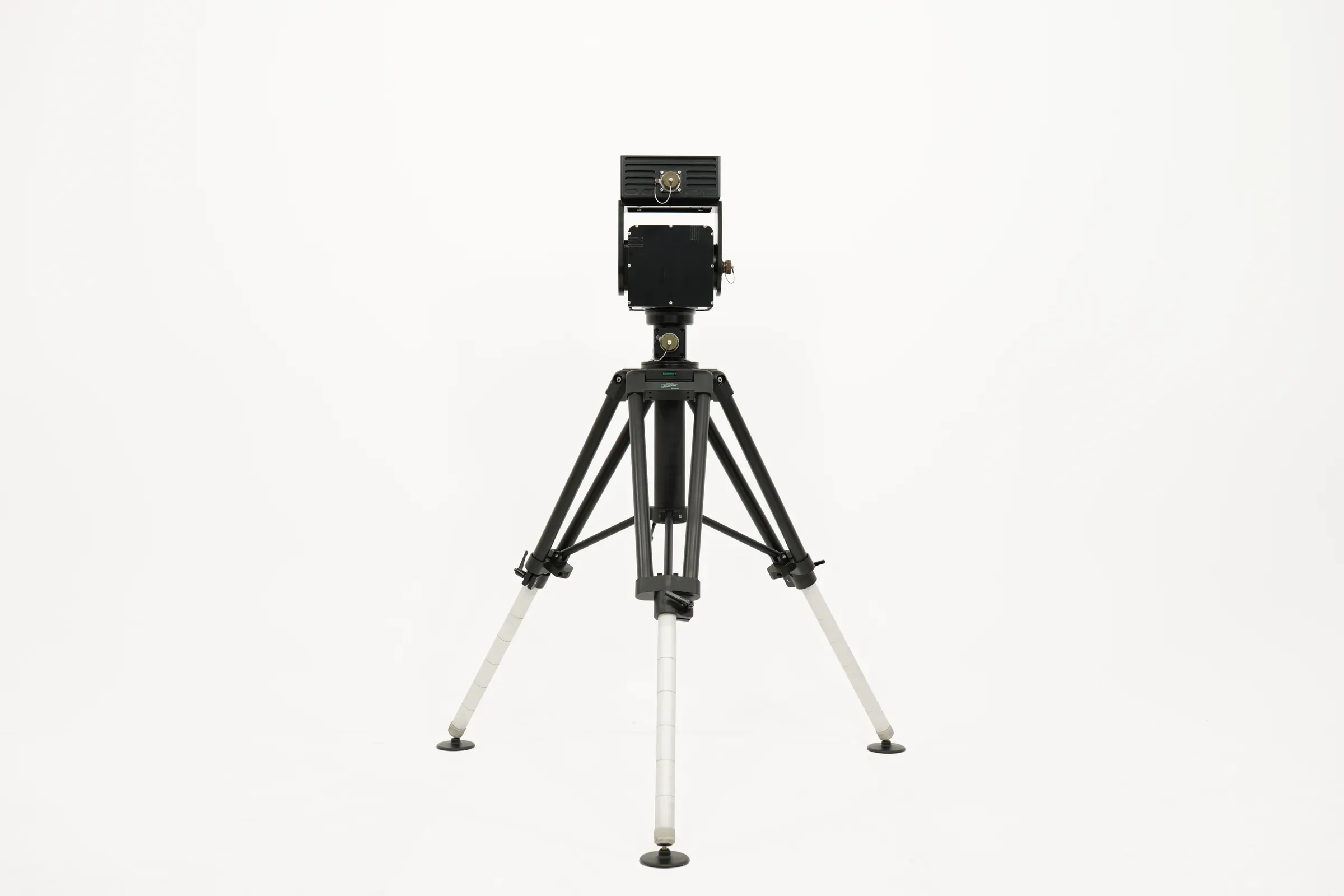

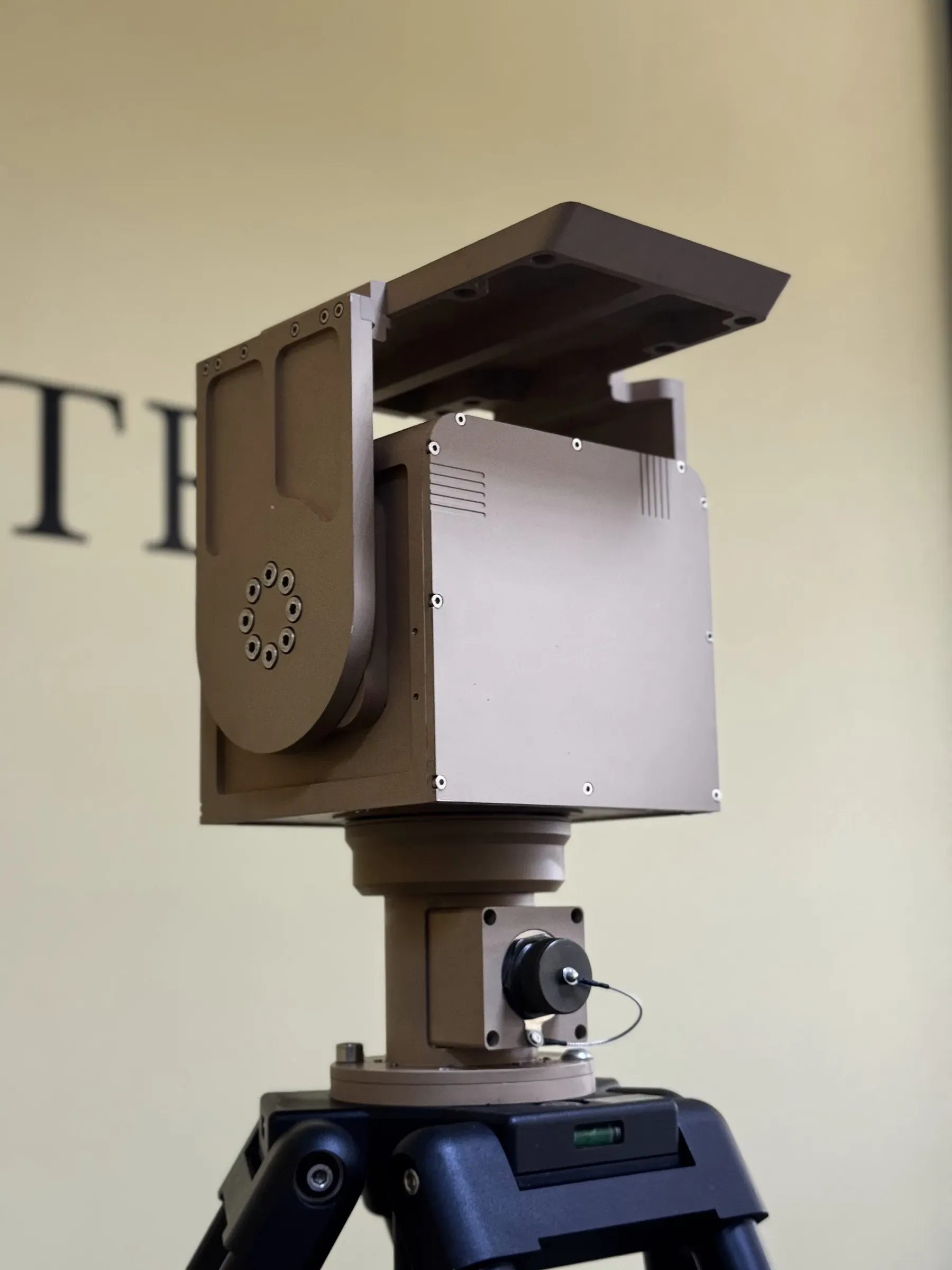

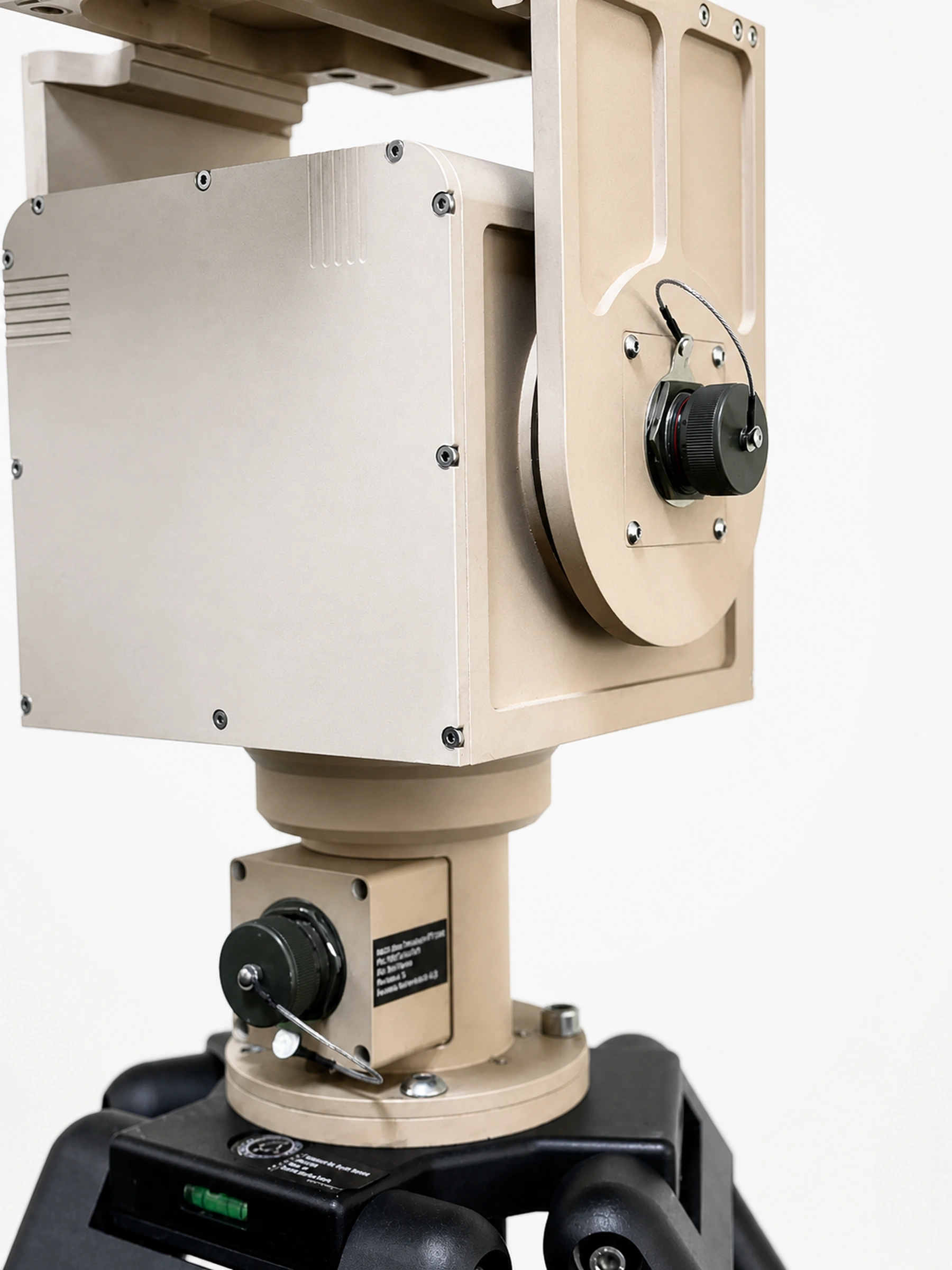

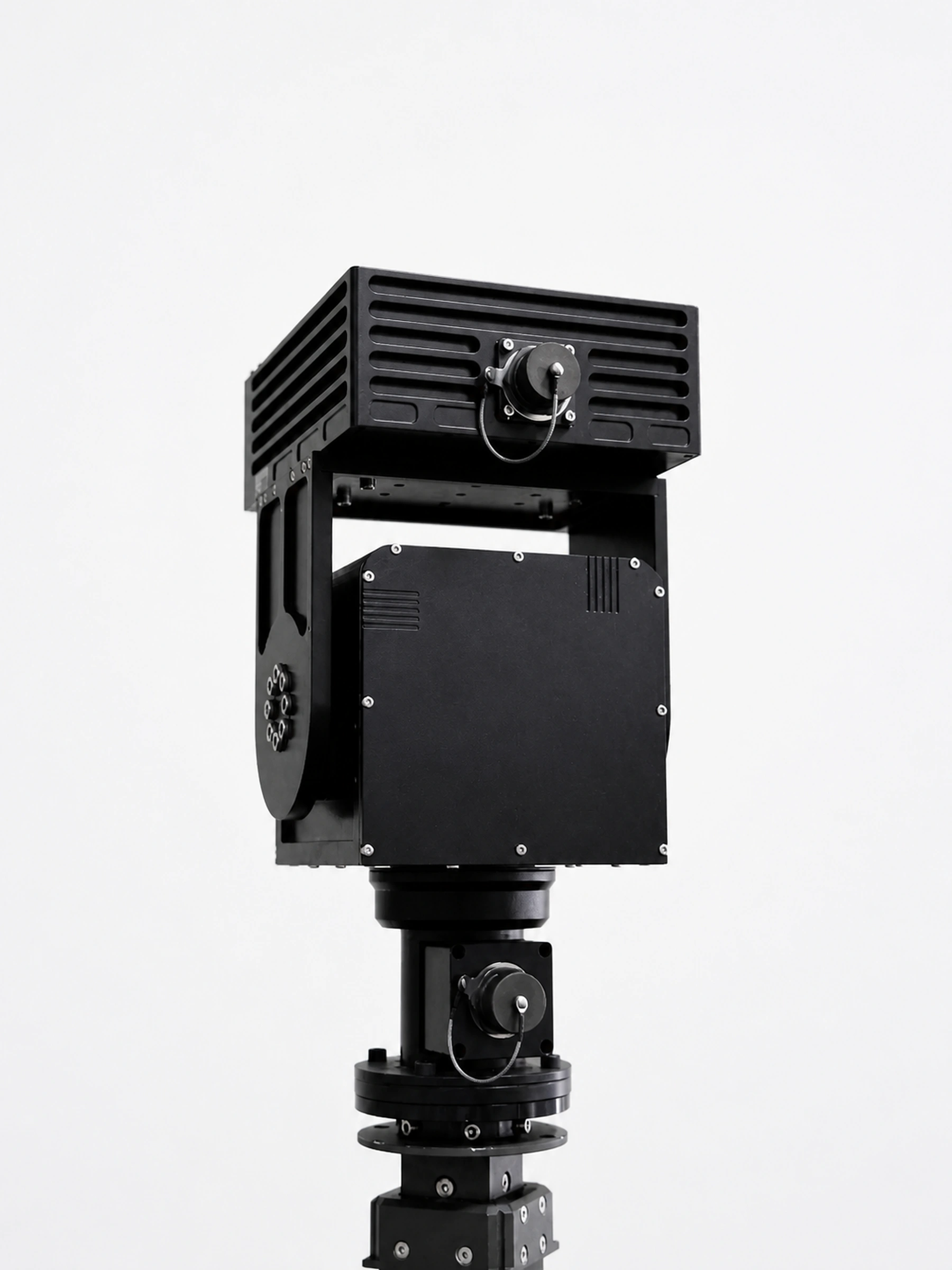

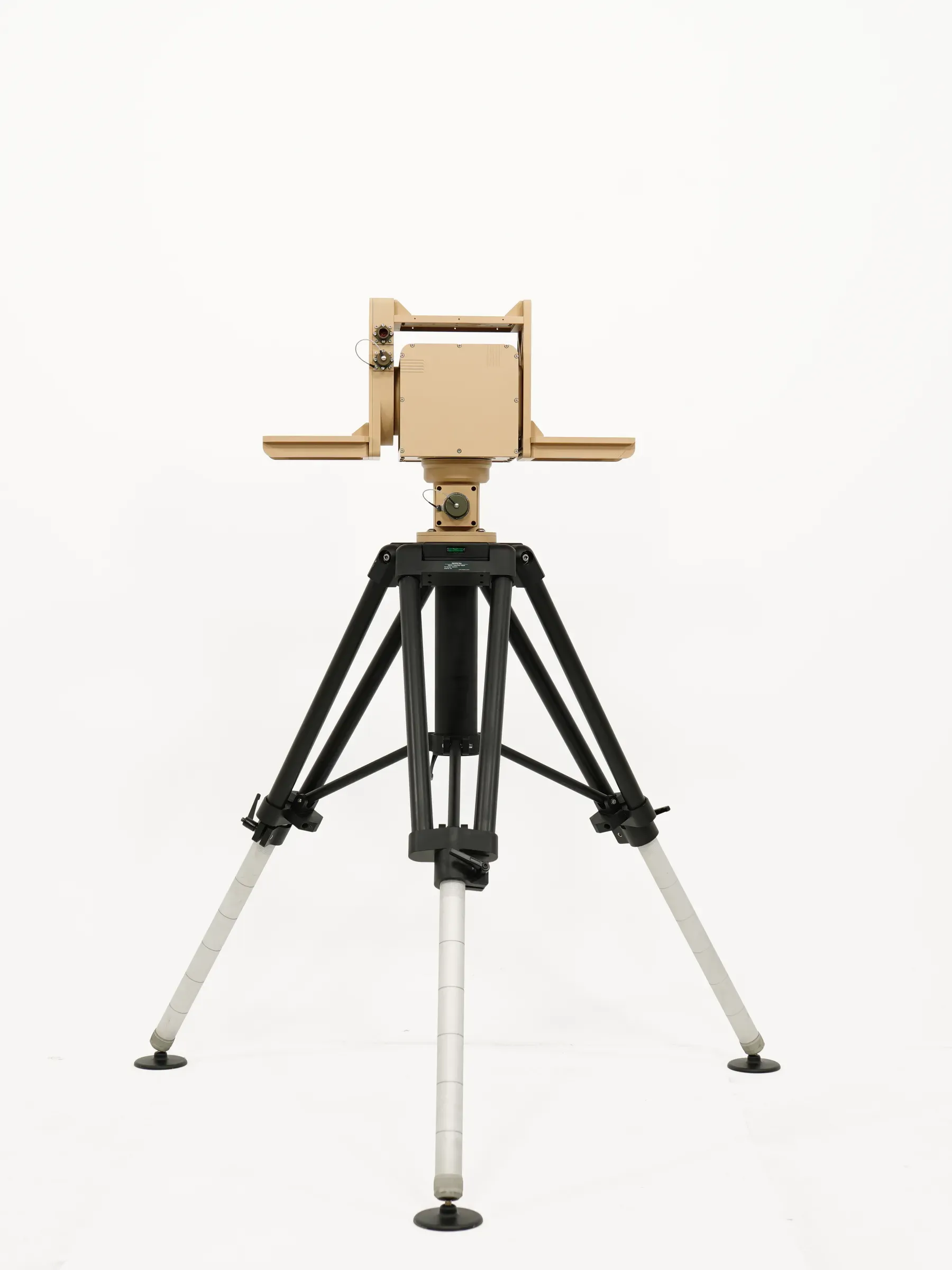

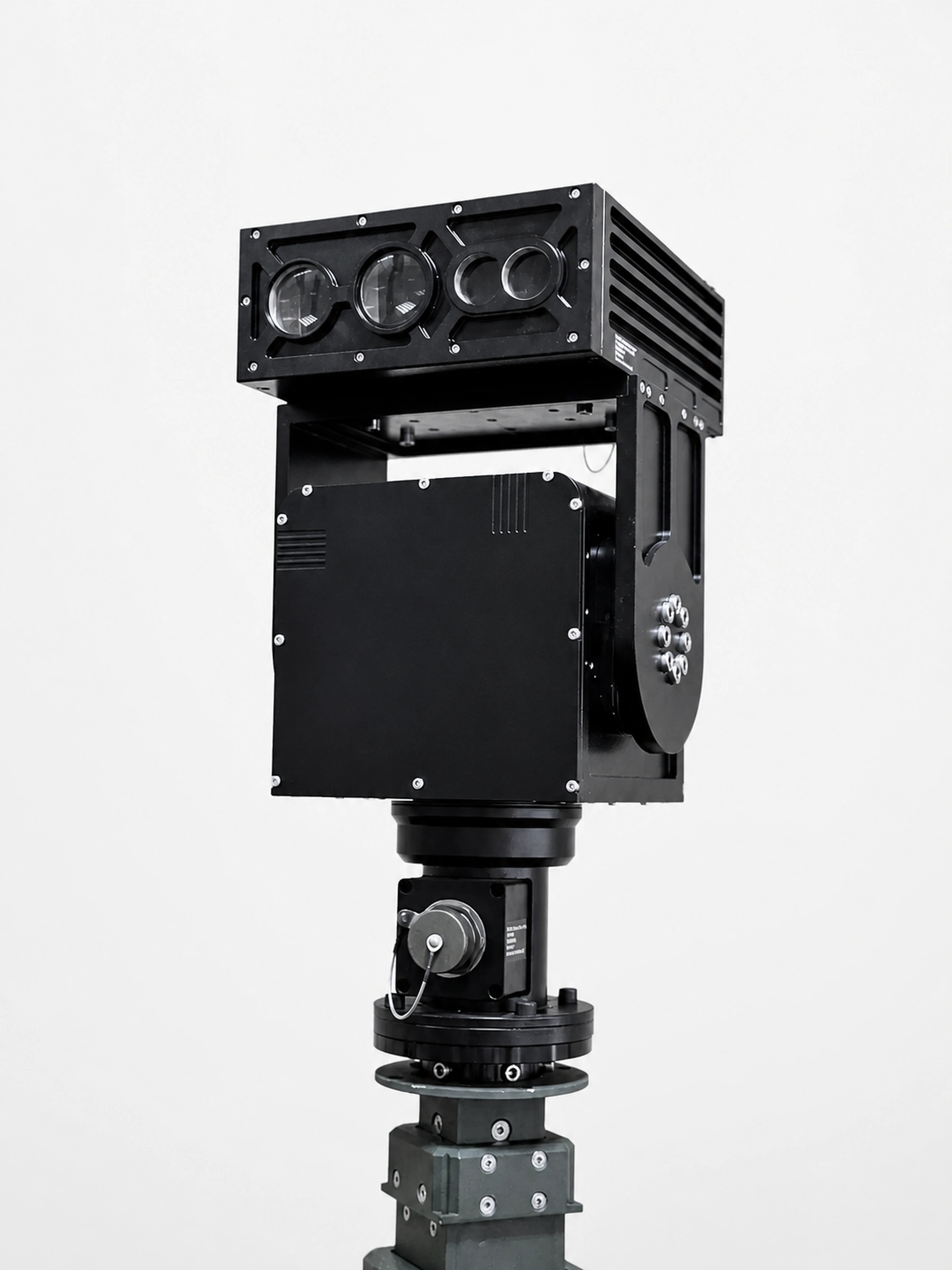

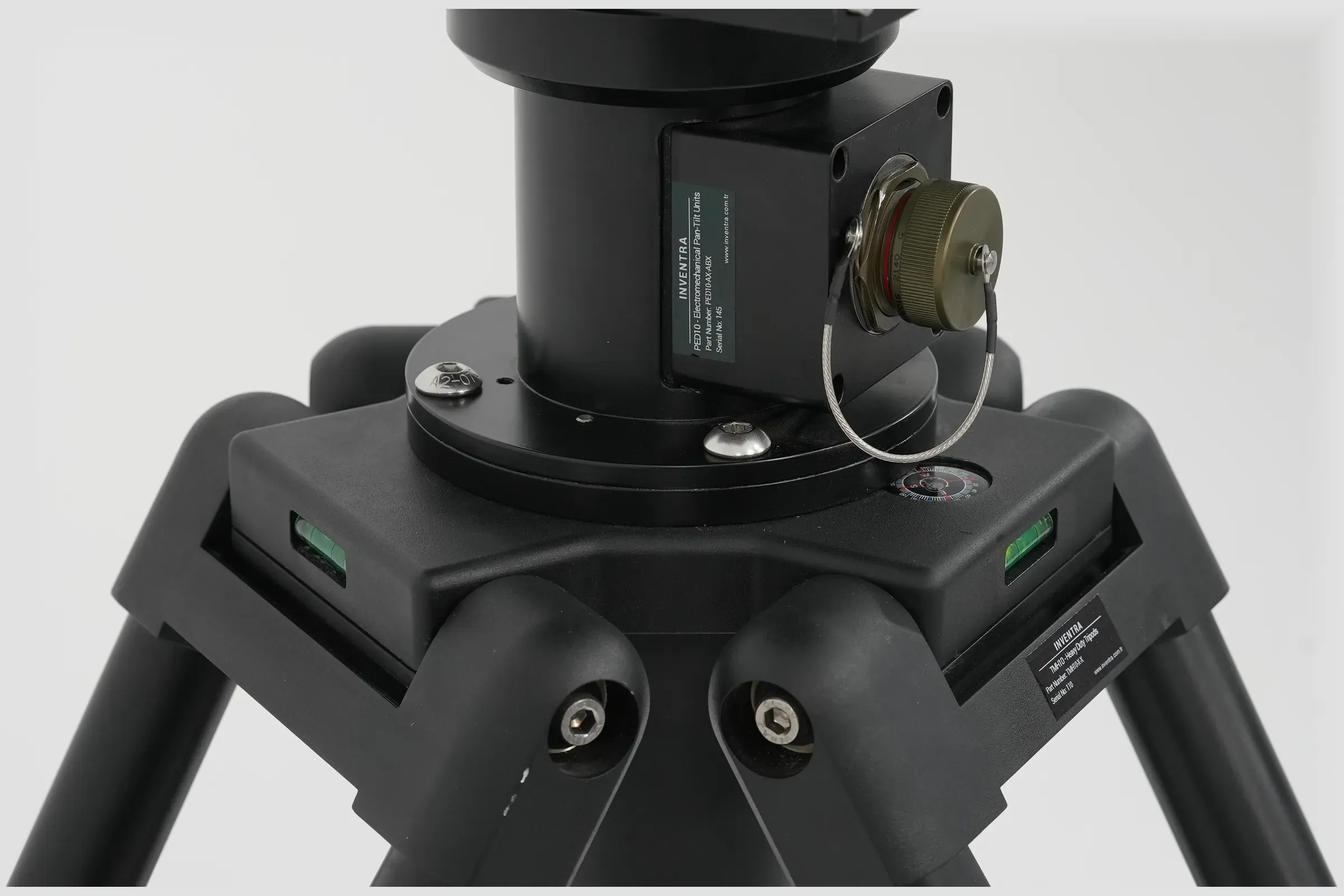

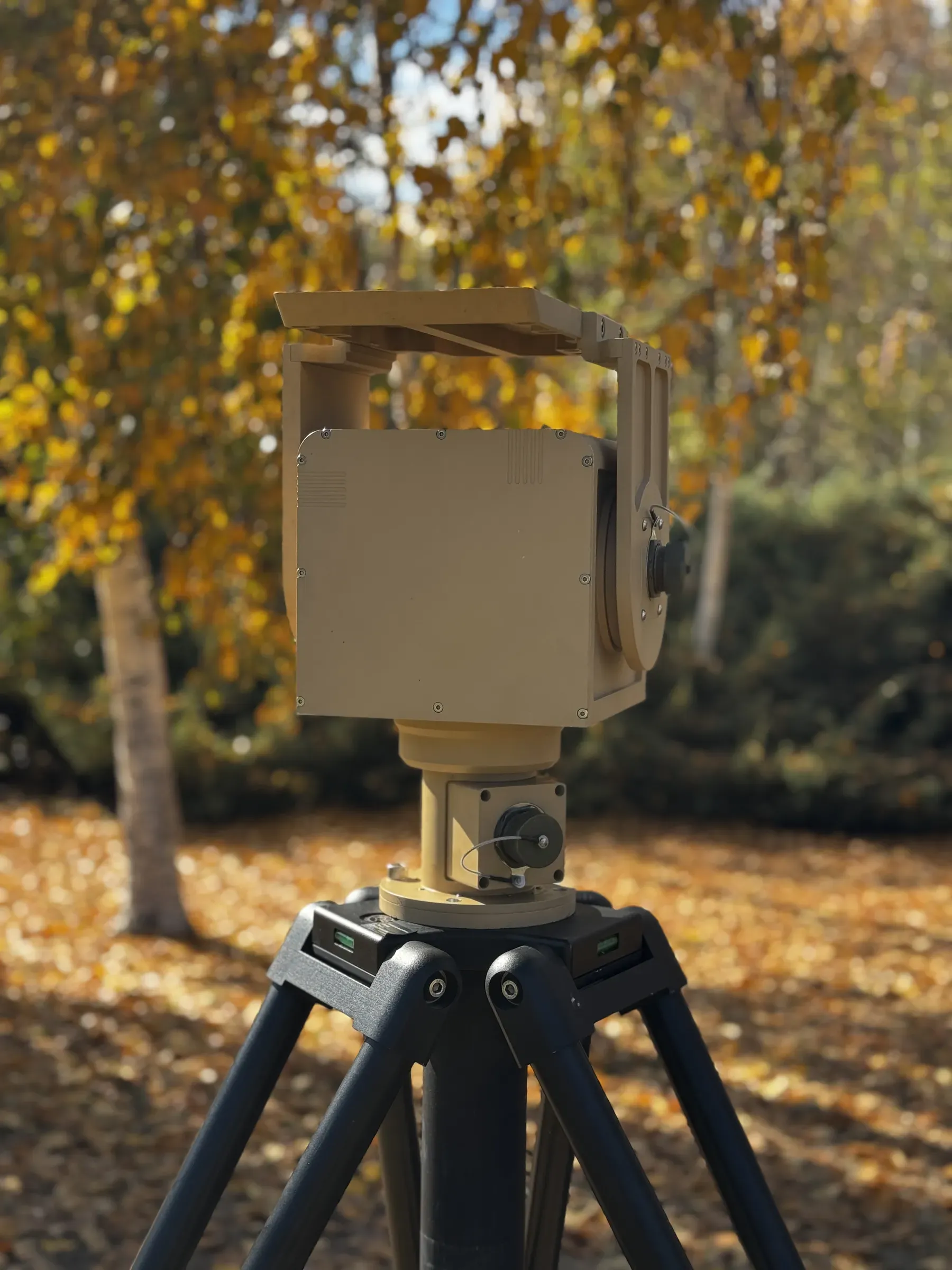

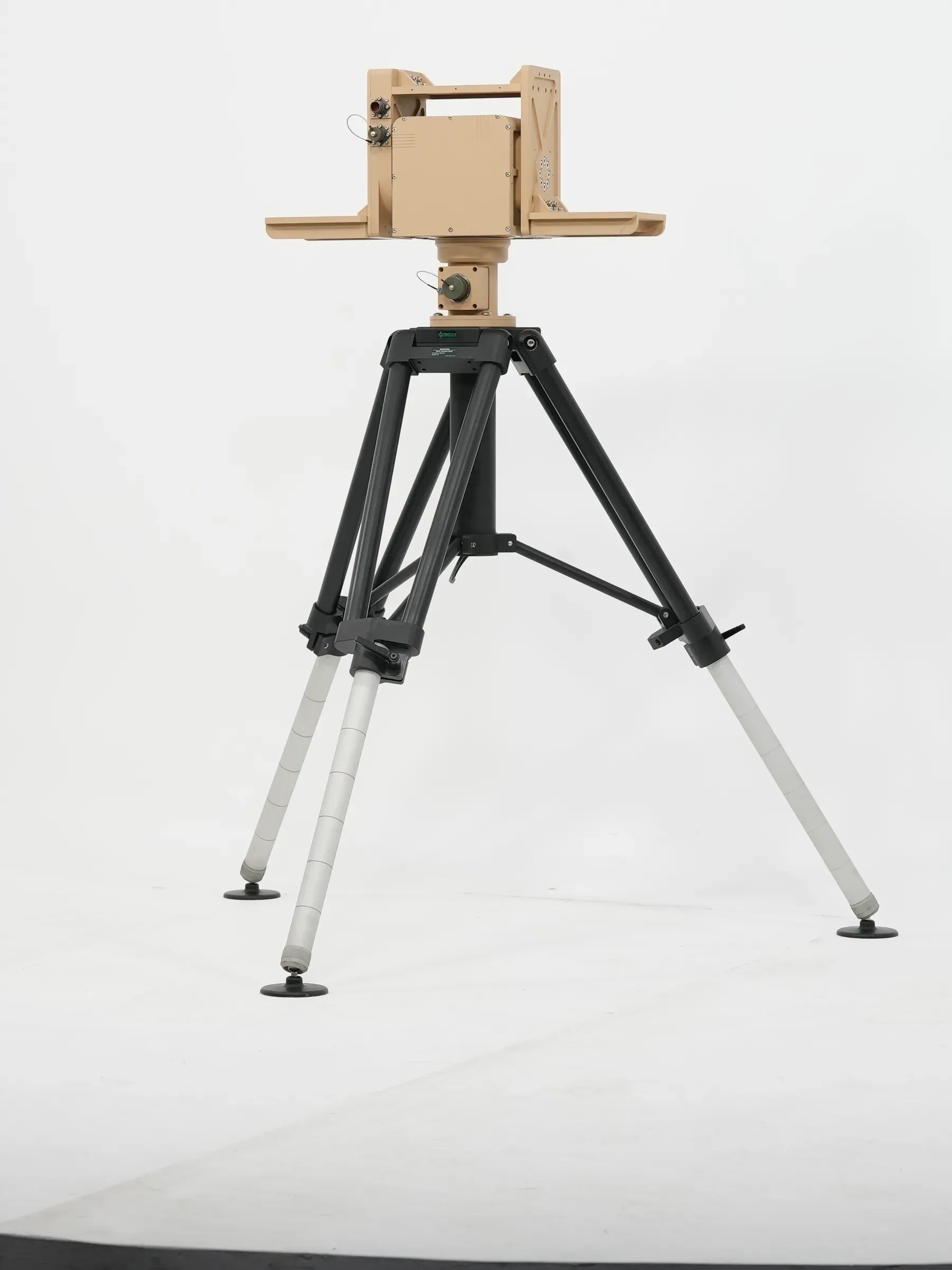

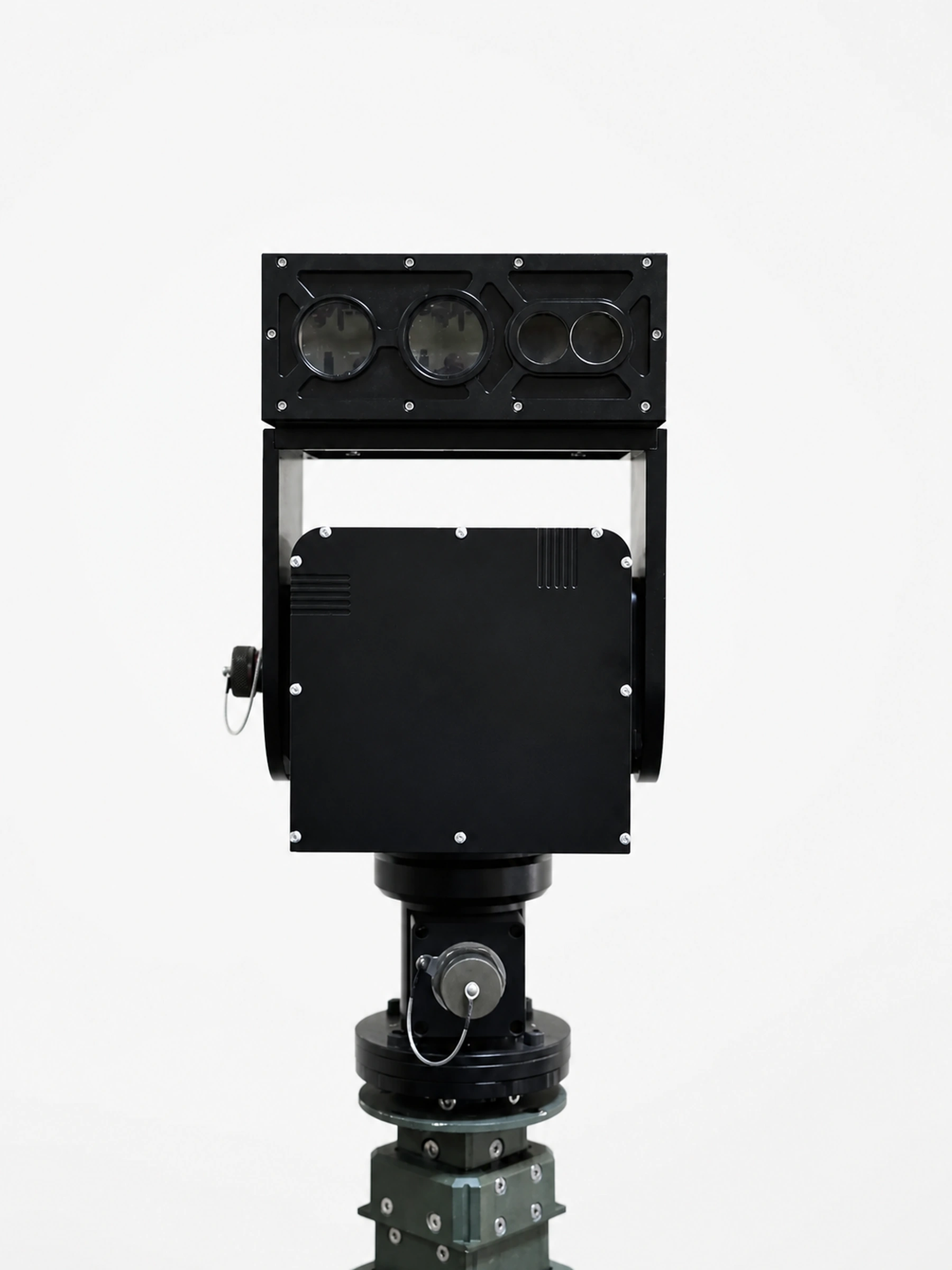

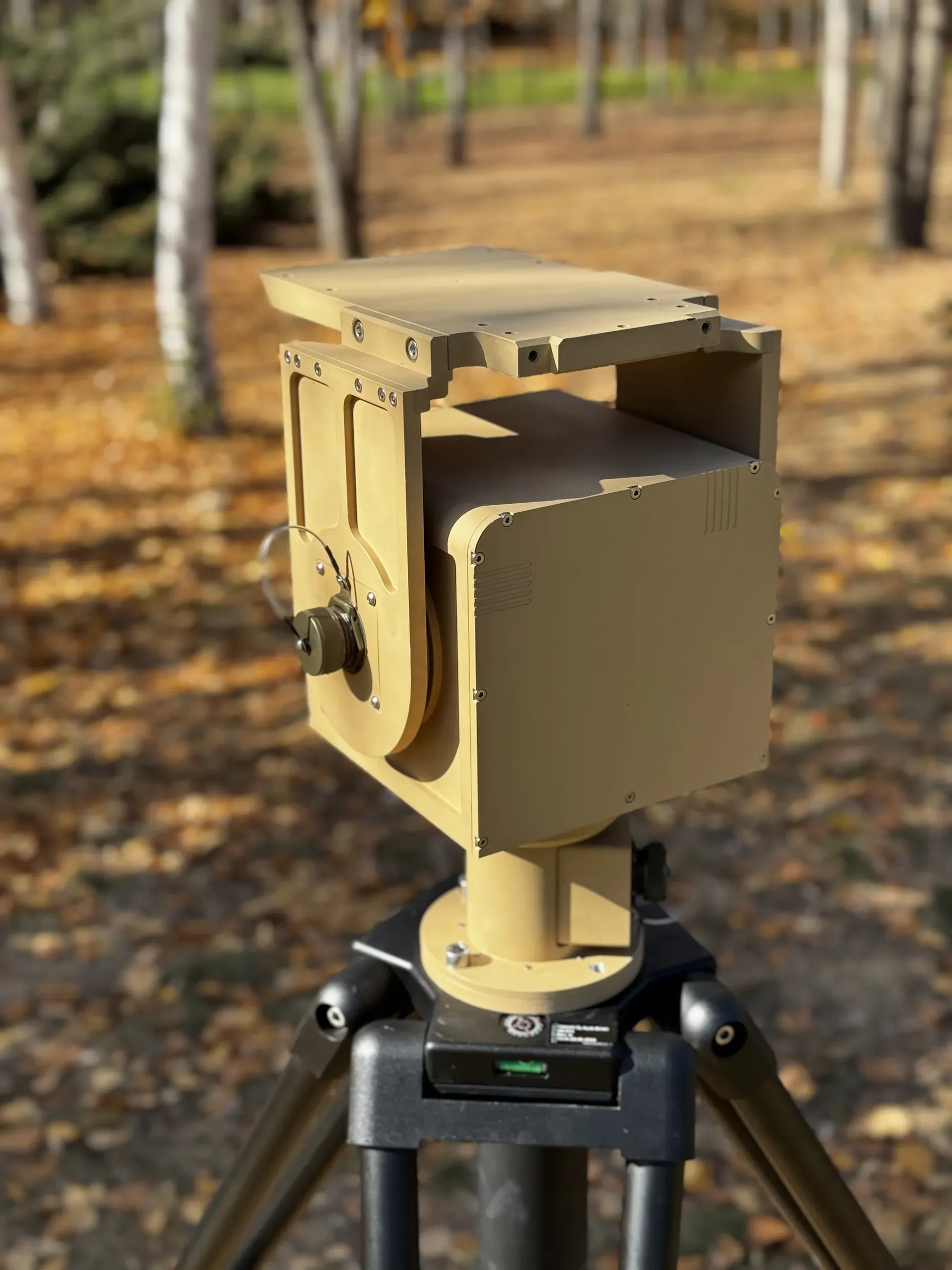

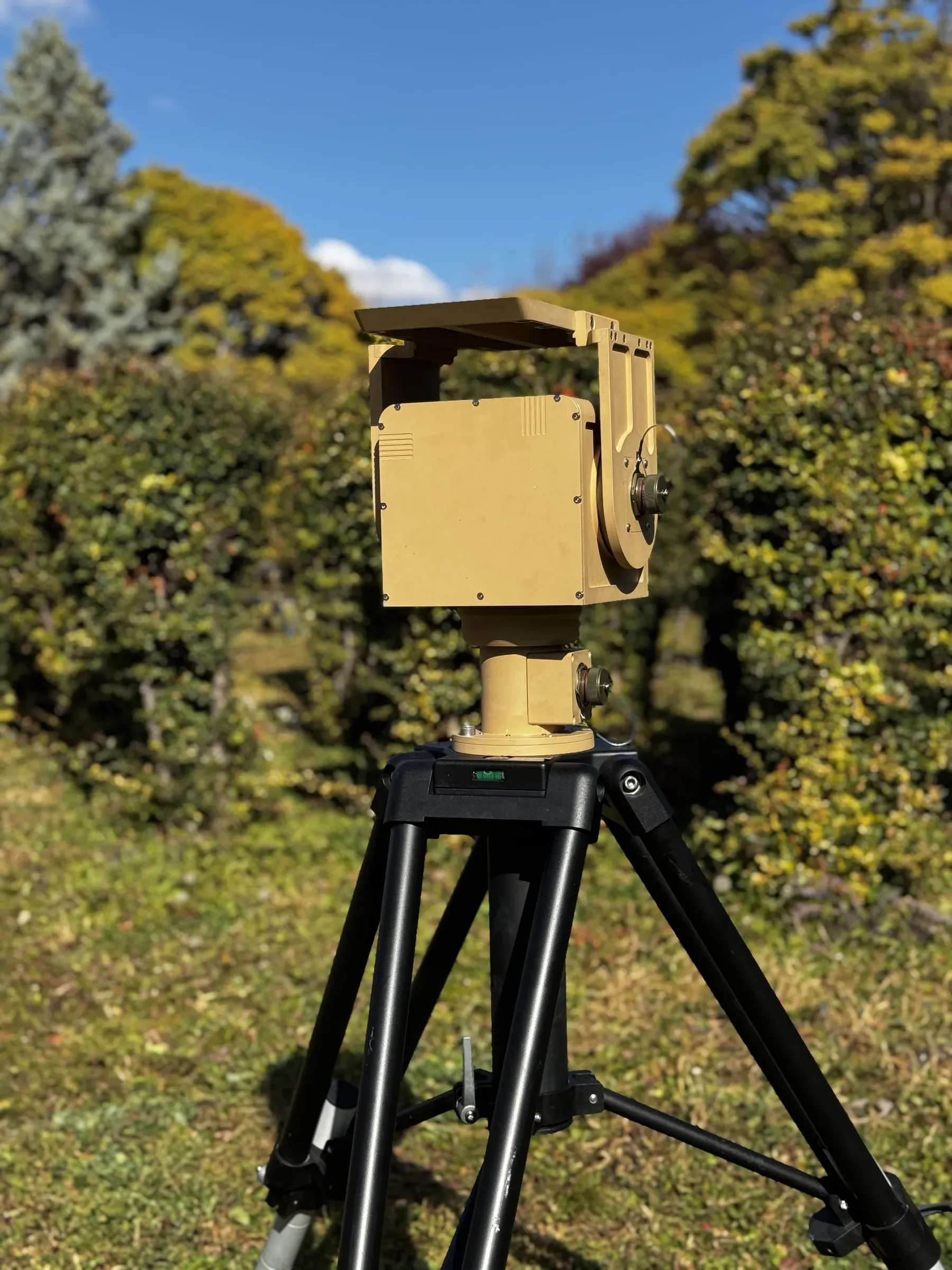

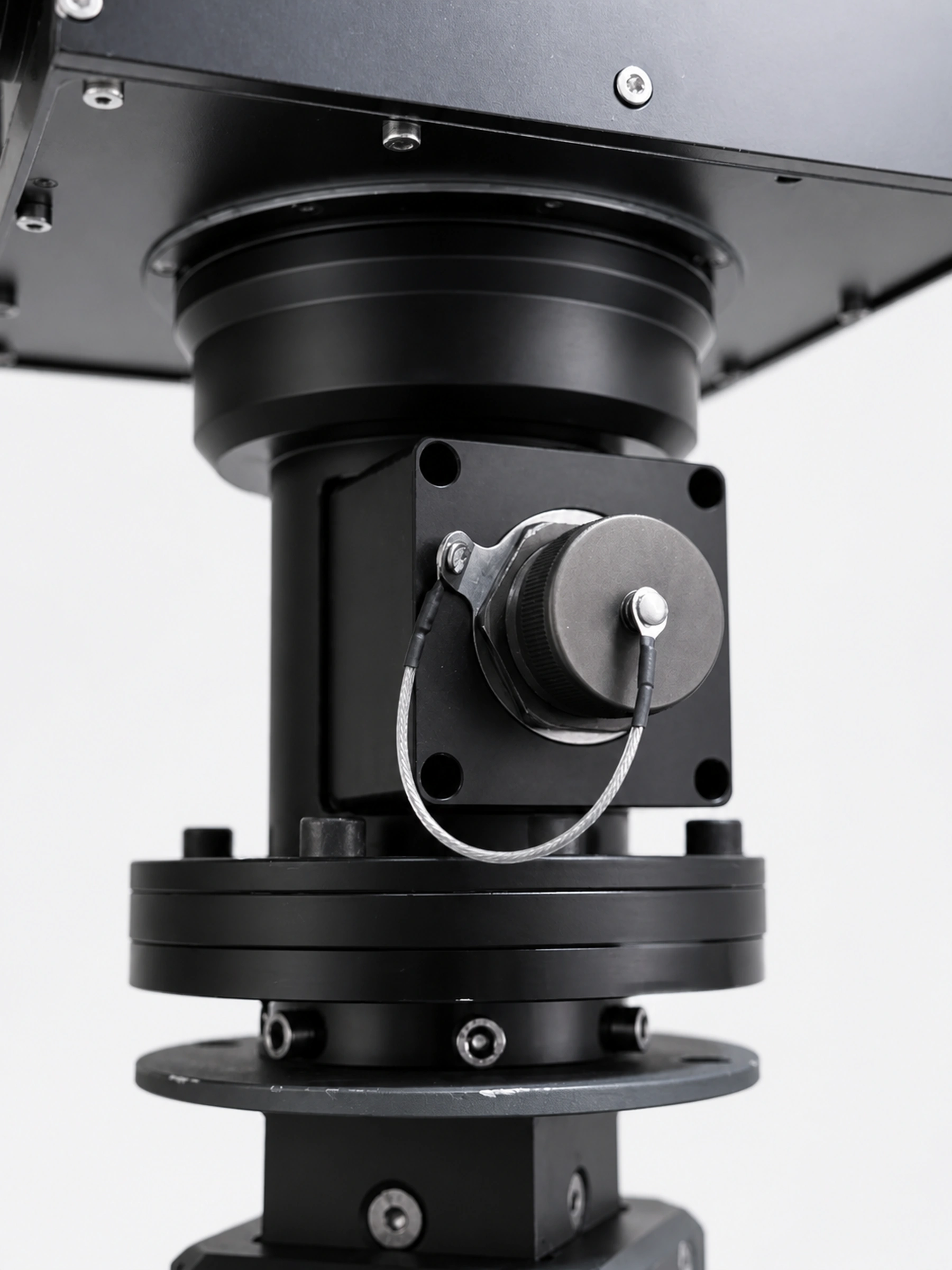

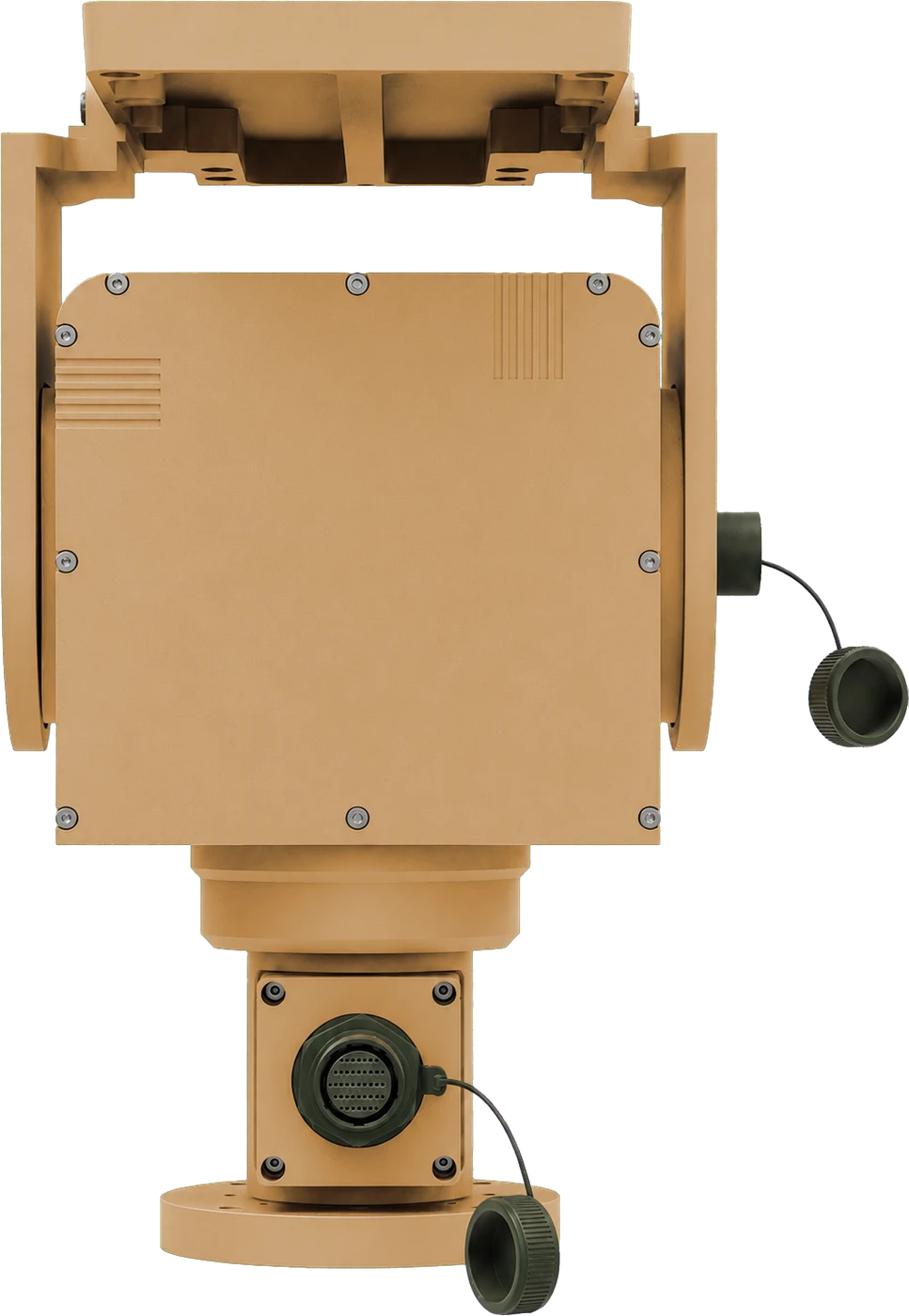

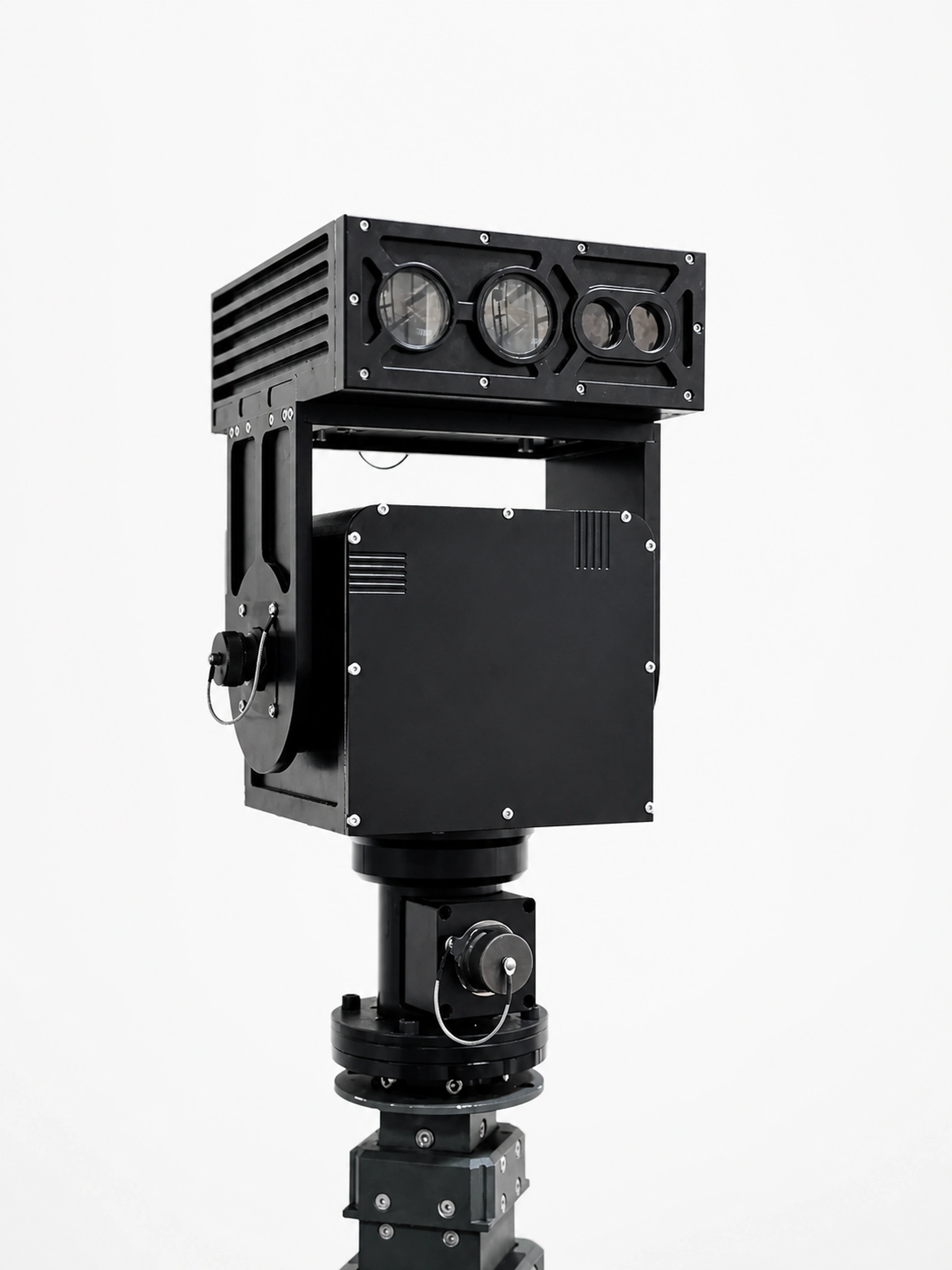

Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Konfigürasyonlar
| Parça Numarası | Pan Hızı°/s | Pan TorkNm | Tilt Hızı°/s | Tilt TorkNm |
|---|---|---|---|---|
| PED10-0480-0150-0280-0185Standart | 48 | 150 | 28 | 185 |
| PED10-0280-0185-0280-0185 | 28 | 185 | 28 | 185 |
| PED10-0280-0185-0480-0150 | 28 | 185 | 48 | 150 |
| PED10-0280-0185-0960-0080 | 28 | 185 | 96 | 80 |
| PED10-0280-0185-1800-0060 | 28 | 185 | 180 | 60 |
| PED10-0280-0185-0280-0275 | 28 | 185 | 28 | 275 |
| PED10-0280-0185-0480-0175 | 28 | 185 | 48 | 175 |
| PED10-0480-0150-0480-0150 | 48 | 150 | 48 | 150 |
| PED10-0480-0150-0960-0080 | 48 | 150 | 96 | 80 |
| PED10-0480-0150-1800-0060 | 48 | 150 | 180 | 60 |
| PED10-0480-0150-0280-0275 | 48 | 150 | 28 | 275 |
| PED10-0480-0150-0480-0175 | 48 | 150 | 48 | 175 |
| PED10-0960-0080-0280-0185 | 96 | 80 | 28 | 185 |
| PED10-0960-0080-0480-0150 | 96 | 80 | 48 | 150 |
| PED10-0960-0080-0960-0080 | 96 | 80 | 96 | 80 |
| PED10-0960-0080-1800-0060 | 96 | 80 | 180 | 60 |
| PED10-0960-0080-0280-0275 | 96 | 80 | 28 | 275 |
| PED10-0960-0080-0480-0175 | 96 | 80 | 48 | 175 |
| PED10-1800-0060-0280-0185 | 180 | 60 | 28 | 185 |
| PED10-1800-0060-0480-0150 | 180 | 60 | 48 | 150 |
| PED10-1800-0060-0960-0080 | 180 | 60 | 96 | 80 |
| PED10-1800-0060-1800-0060 | 180 | 60 | 180 | 60 |
| PED10-1800-0060-0280-0275 | 180 | 60 | 28 | 275 |
| PED10-1800-0060-0480-0175 | 180 | 60 | 48 | 175 |
Opsiyonlar
- STABStabilizasyon
- HNDCEl Kumandası

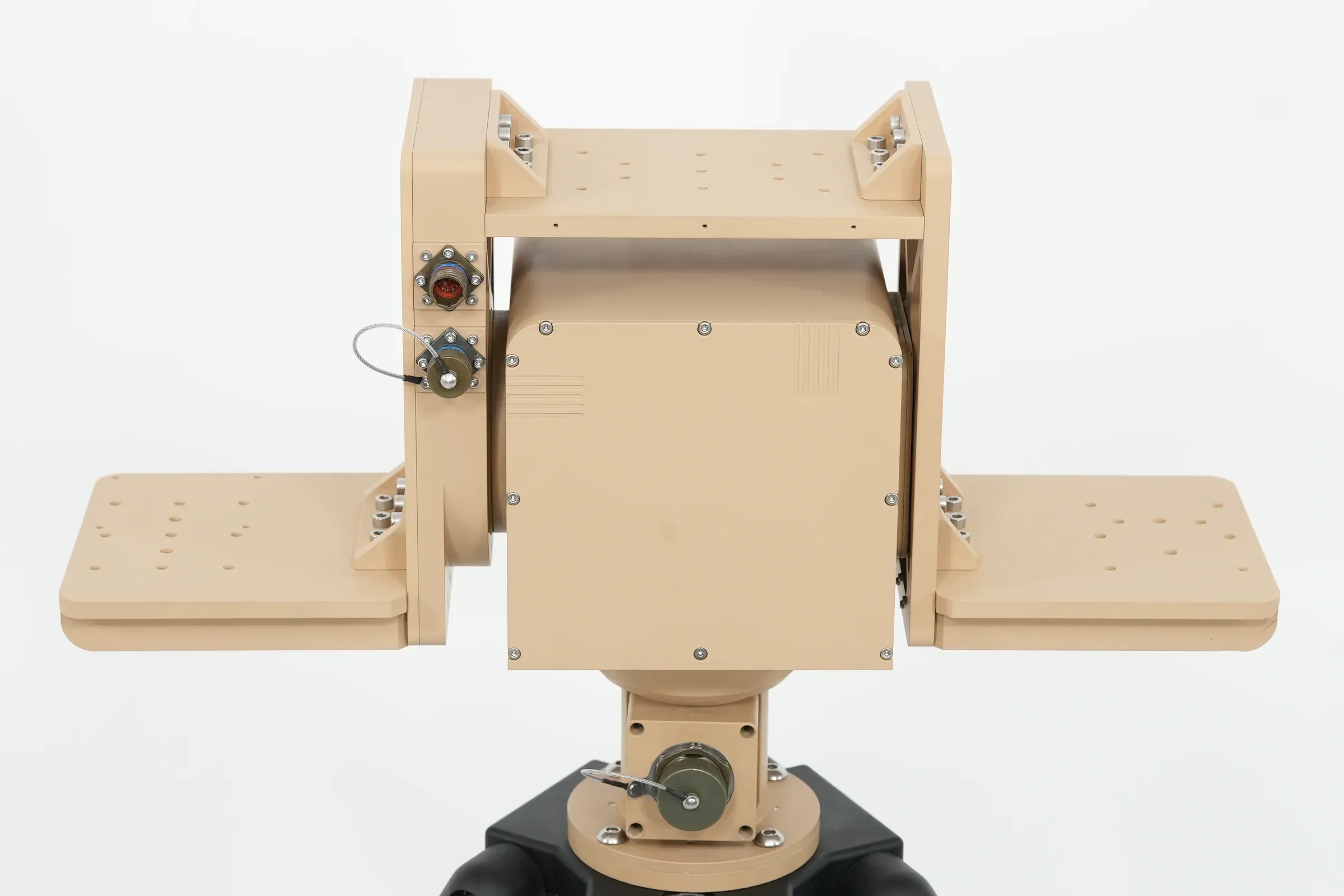

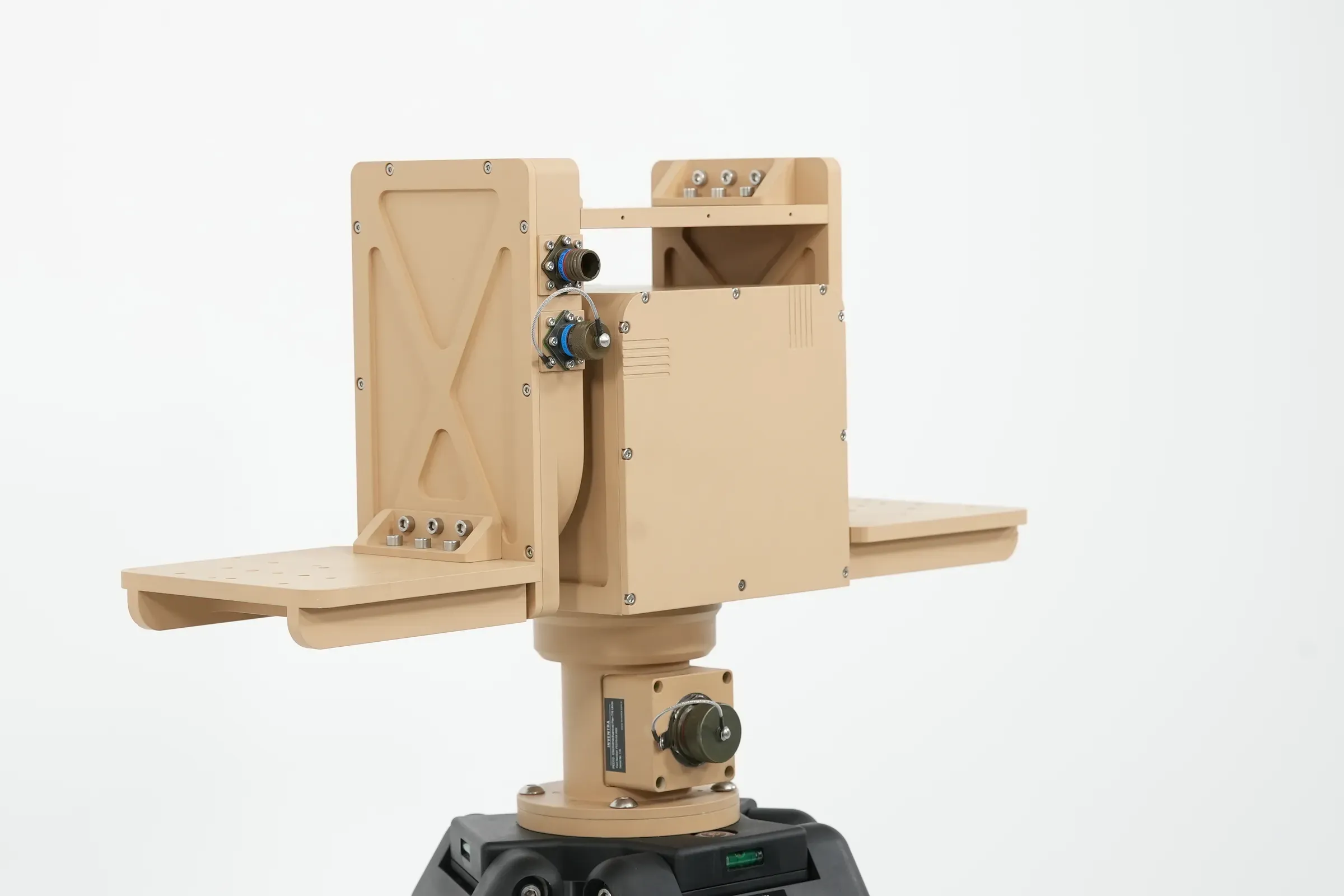

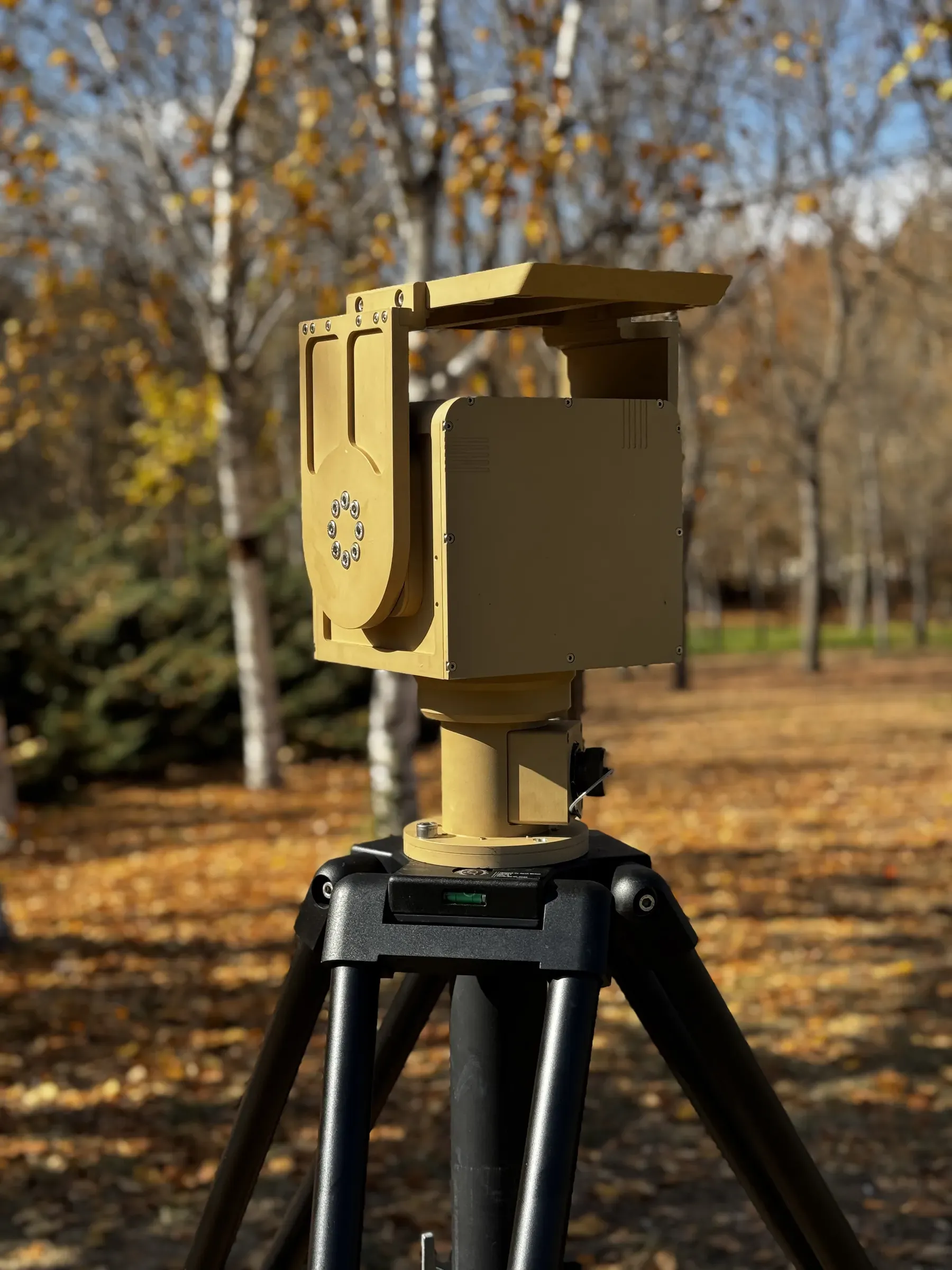

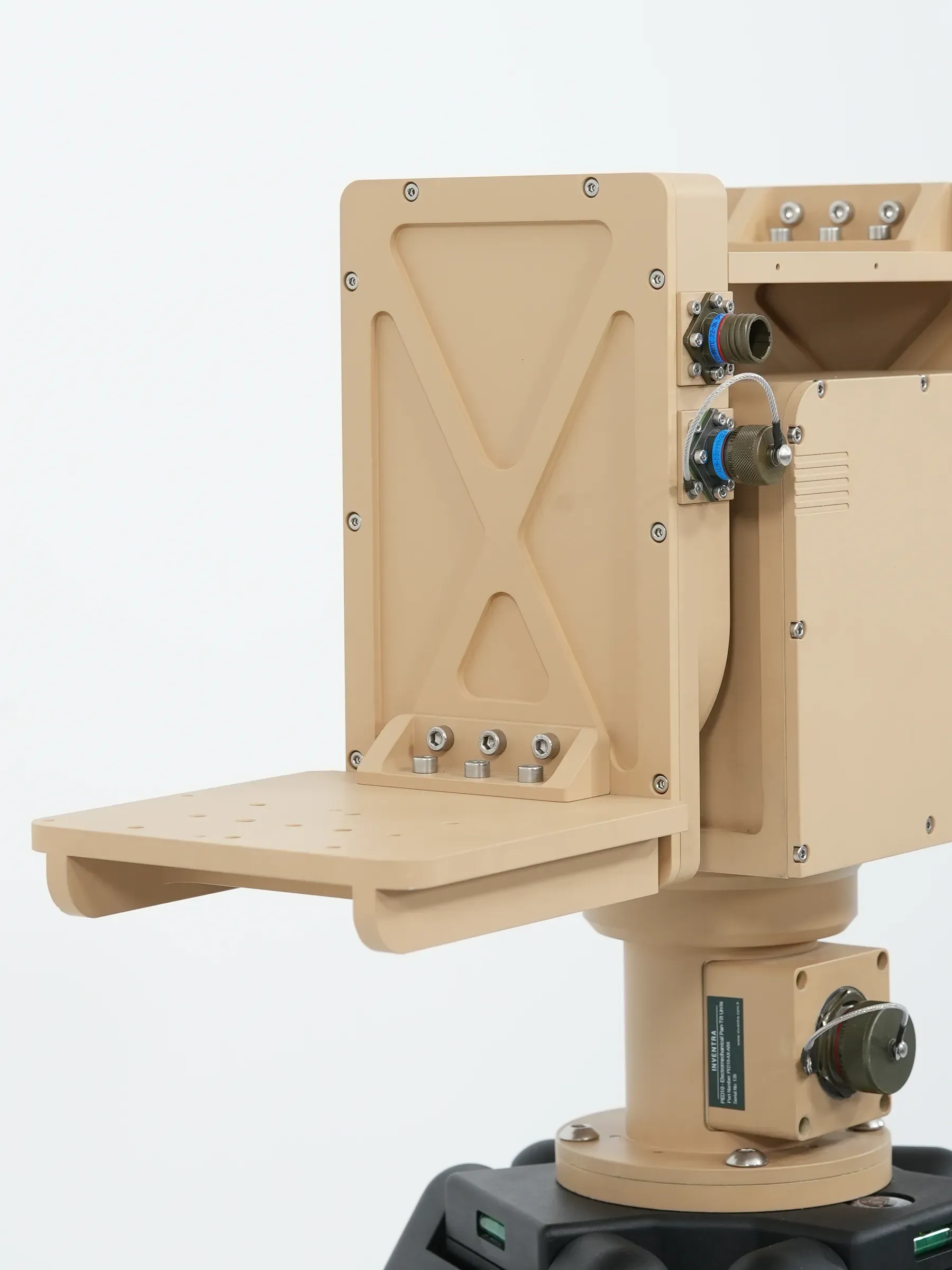

- MPIFÇoklu Faydalı Yük Arayüzü
- DLPCÇift Döngü KontrolMevcut — ikincil enkoderle 0,001°

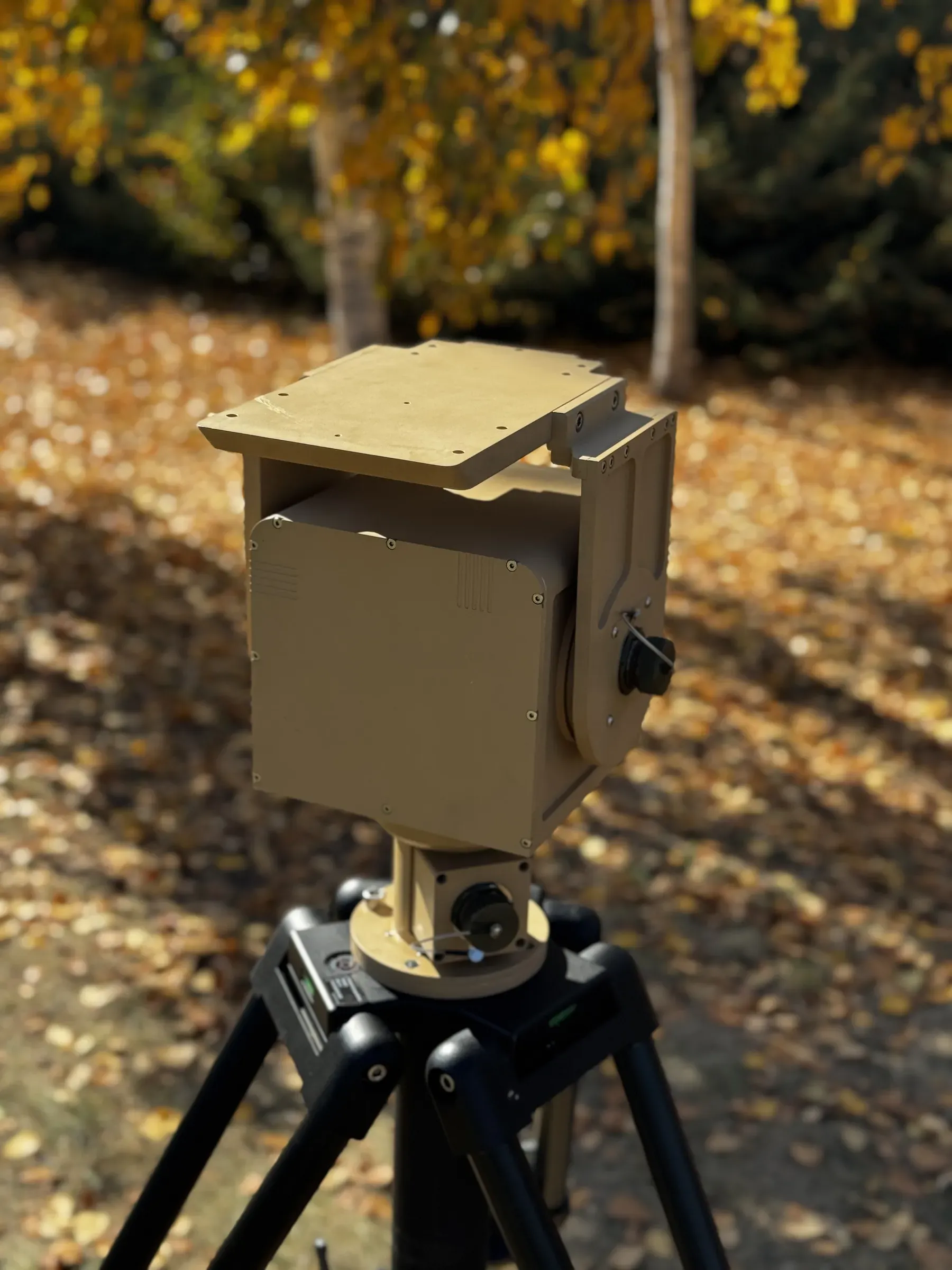

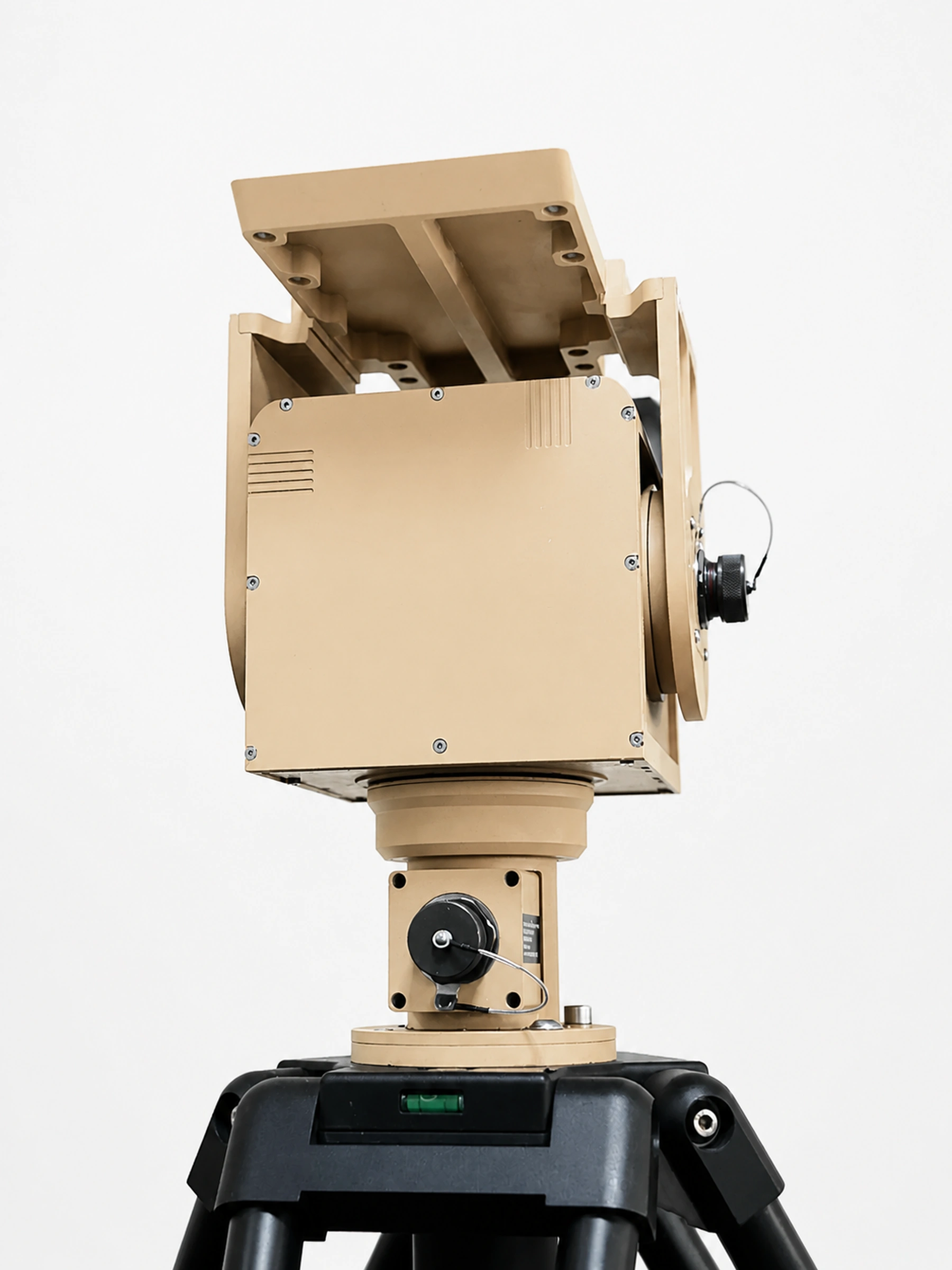

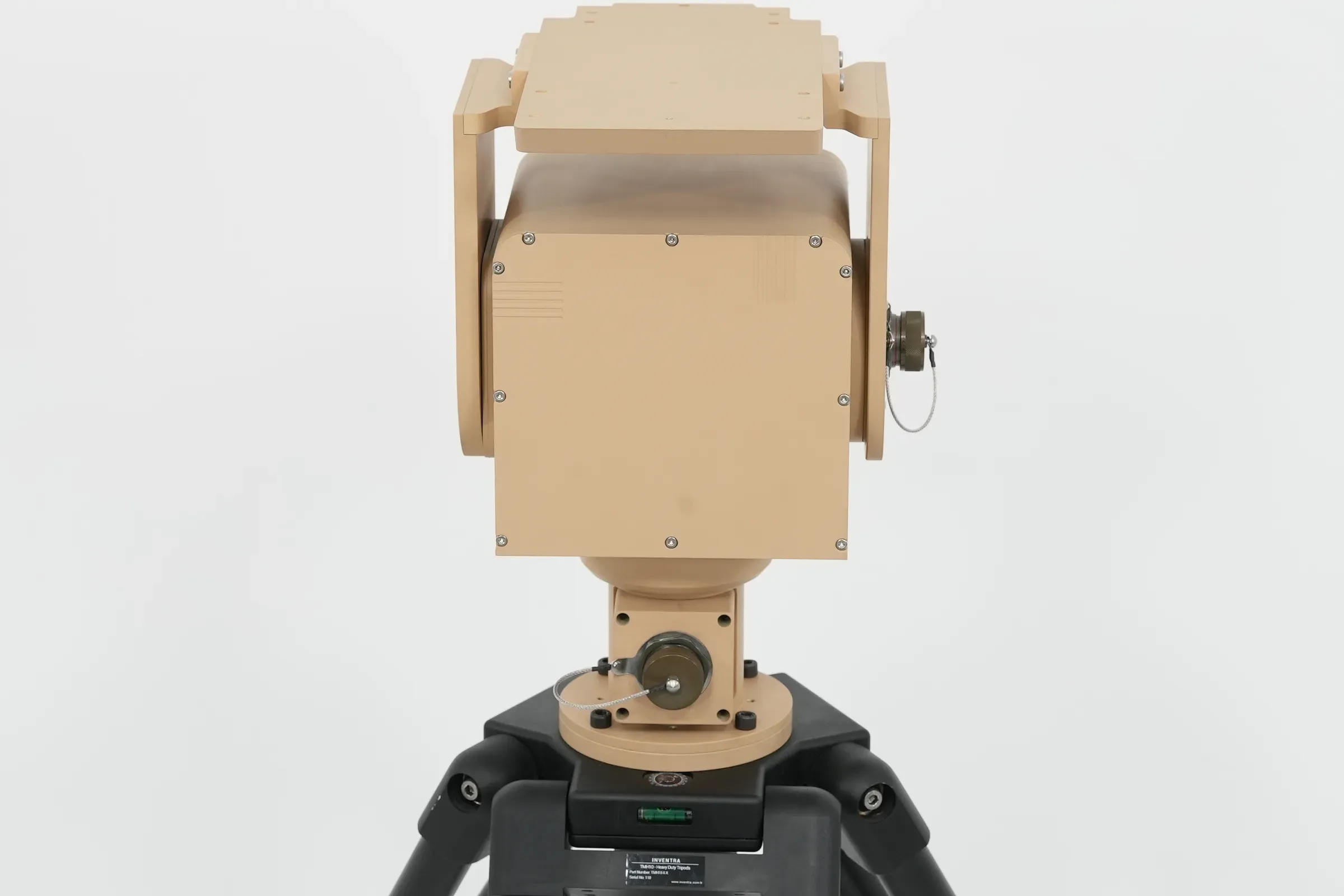

- SRSHGüneş ve Yağmur Siperiayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Tilt – Nominal Hız | 28 °/s |
|---|---|
| Tilt – Nominal Tork | 185 Nm |
| Pan – Nominal Hız | 48 °/s |
| Pan – Nominal Tork | 150 Nm |
| Pan – Eksen Aralığı | N × 360° |
| Tilt – Eksen Aralığı | ±45° |
| Eksen Çözünürlüğü | 0,002° |
| Pan – Tepe Tork | 215 Nm |
| Tilt – Tepe Tork | 225 Nm |
| Doğruluk | 0,04° |
| Ağırlık | 16,1 kg |
| Hat Sayısı | 60 pcs |
|---|---|
| Anma Ömrü | 30.000.000 devir |
| Sinyal 1 | 1 Gbit Ethernet |
| Sinyal 2 – Hat Sayısı | 52 pcs |
| Sinyal 2 – Akım Değeri | 2 A |
| Çalışma Gerilimi | 18-32 VDC |
|---|---|
| Haberleşme Arayüzü | RS-422 |
| Haberleşme Arayüzü (Opsiyonel) | Ethernet |

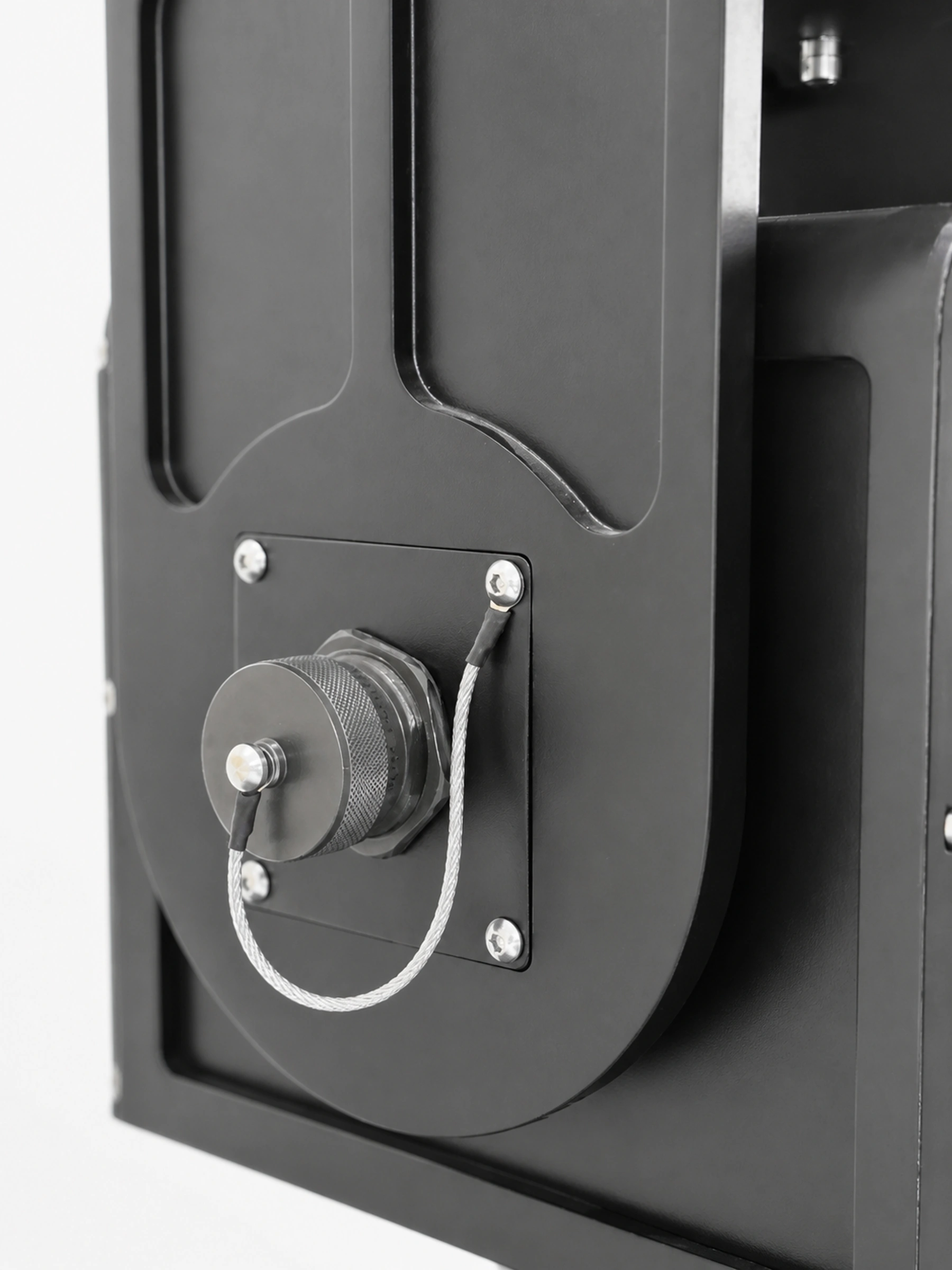

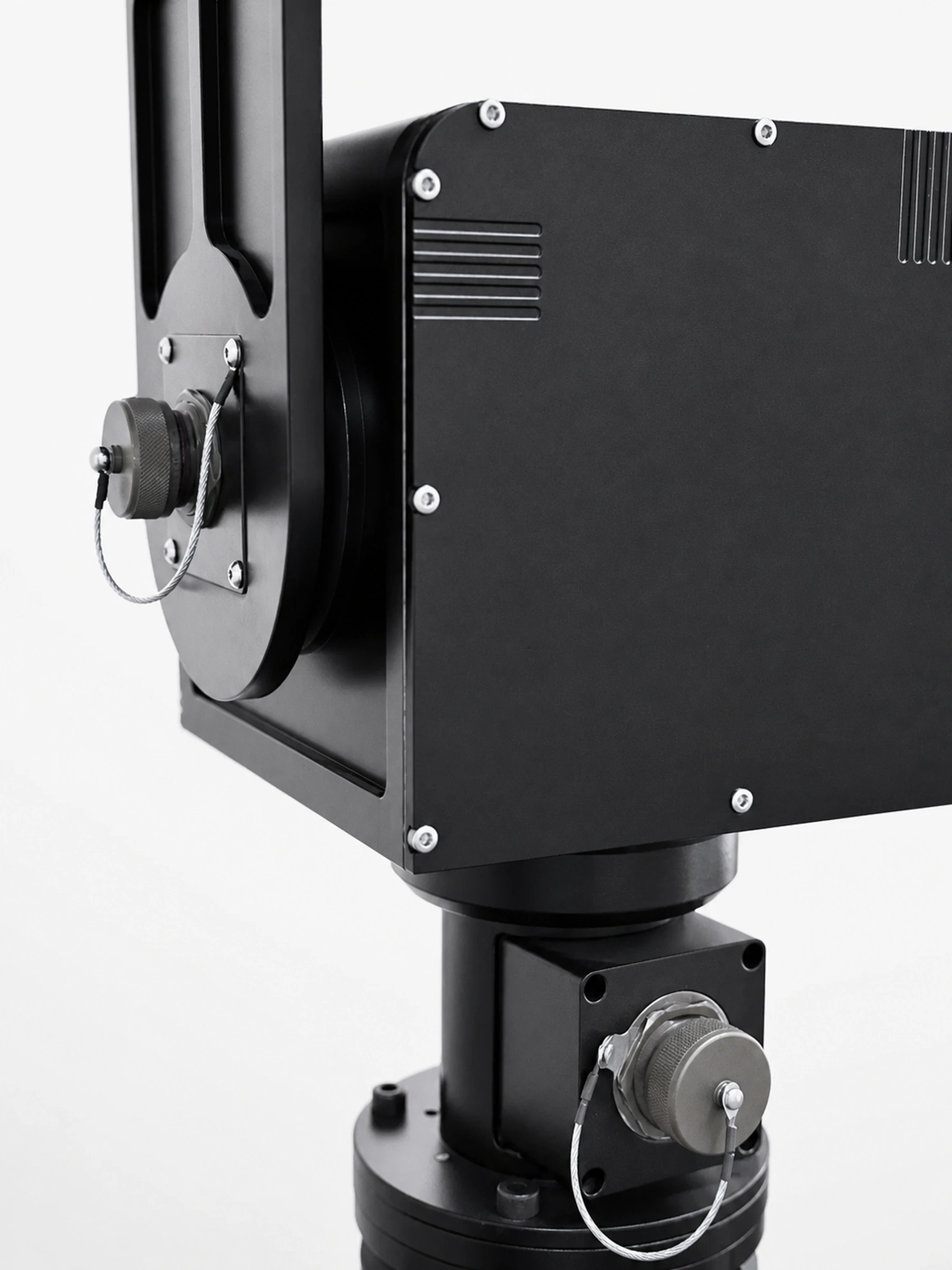

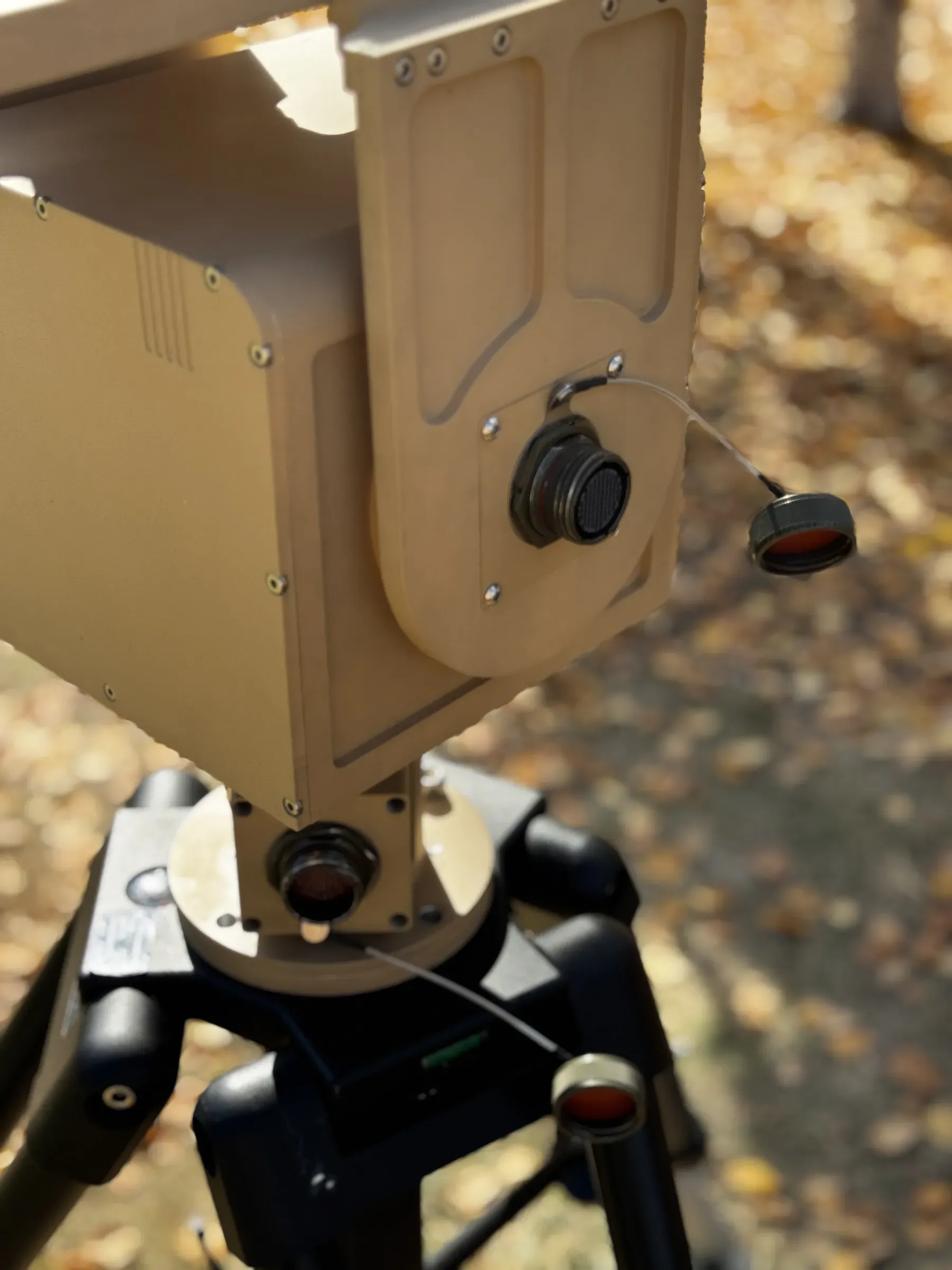

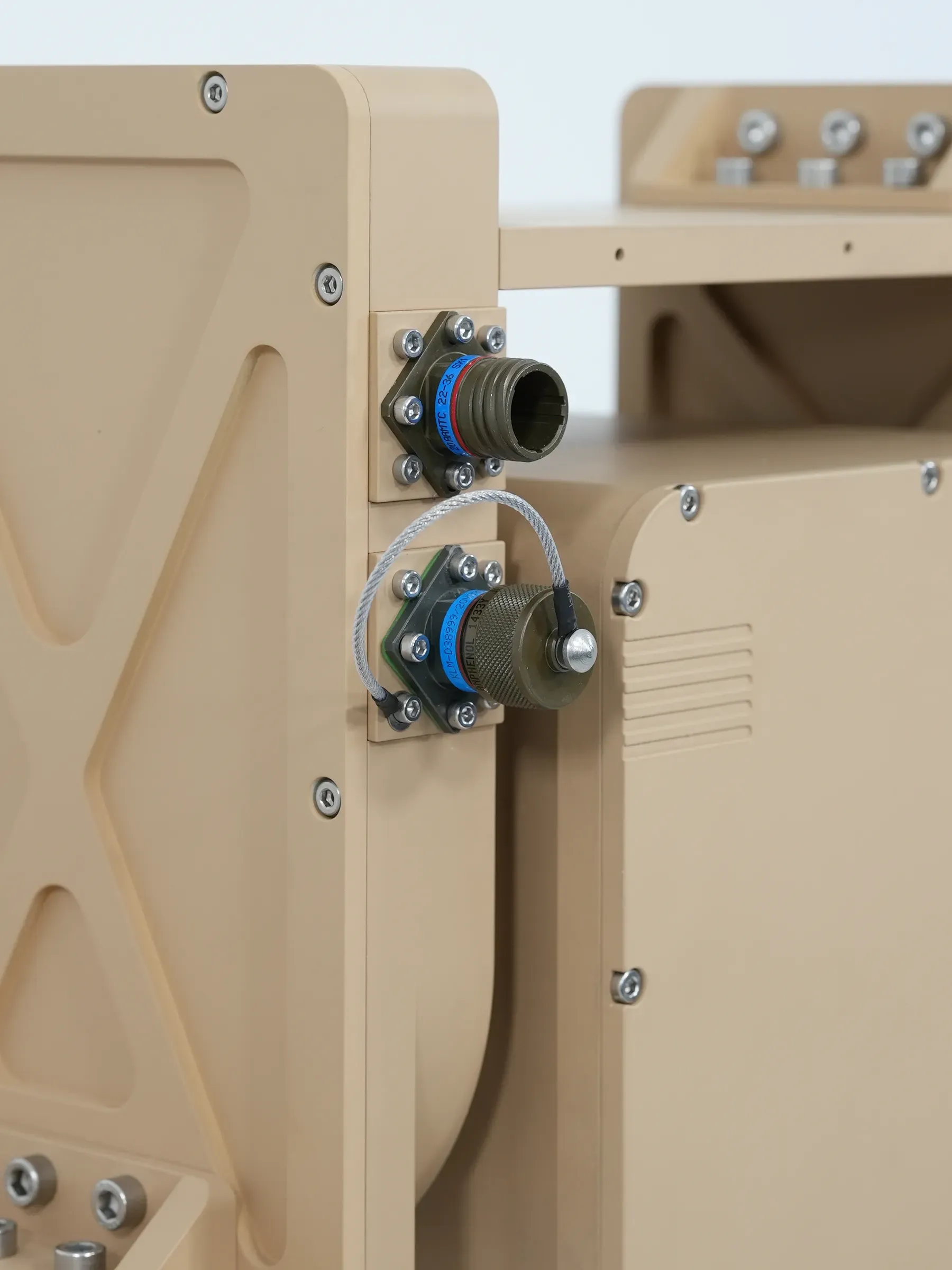

| Konnektör Tipi | MIL-DTL-38999 |
| Genişlik | 250 mm |
|---|---|
| Yükseklik | 350-395 mm |
| Derinlik | 202 mm |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık — Çalışma | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık — Depolama | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık — Çalışma | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık — Depolama | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç — Çalışma | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç — Depolama | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C'de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4 — Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok |
| EMI/EMC Standardı | MIL-STD-461G |
|---|---|
| CE102 | Güç Hatları, 10 kHz – 10 MHz |
| CS101 | Güç Hatları, 30 Hz – 150 kHz |
| CS114 | Toplu Kablo Enjeksiyonu, 10 kHz – 200 MHz |
| CS115 | Toplu Kablo Enjeksiyonu, Darbe Uyarımı |
| CS116 | Sönümlü Sinüzoidal Geçici Rejim, 10 kHz – 100 MHz |
| CS118 | Personel Kaynaklı Elektrostatik Boşalma |
| RE102 | Elektrik Alan, 10 kHz – 18 GHz |
| RS103 | Elektrik Alan, 2 MHz – 18 GHz |
Dokümanlar
- Datasheetİndirilebilir — PDF, İngilizce, 347 KB
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
- Elektriksel Arayüz Kontrol DokümanıTalep Üzerine
- Yazılım Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-461G EMI/EMC Test RaporuTalep Üzerine
