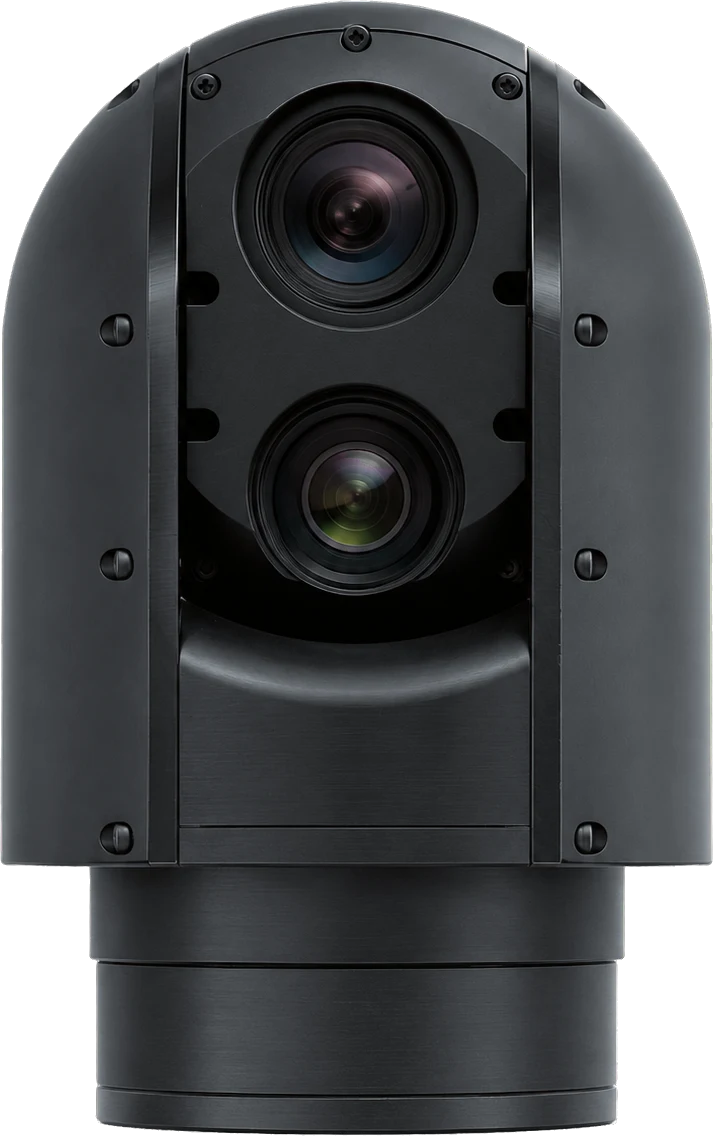

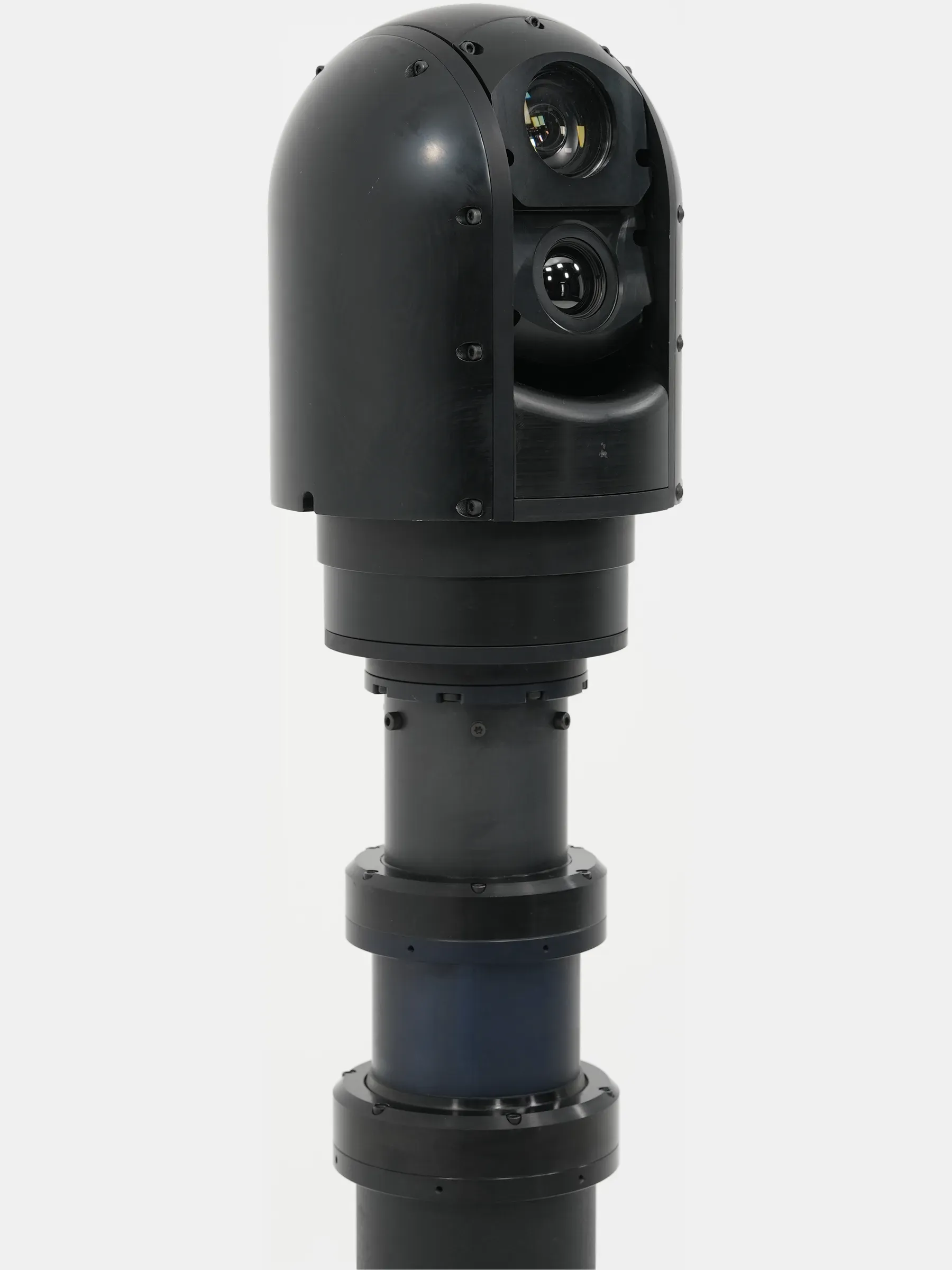

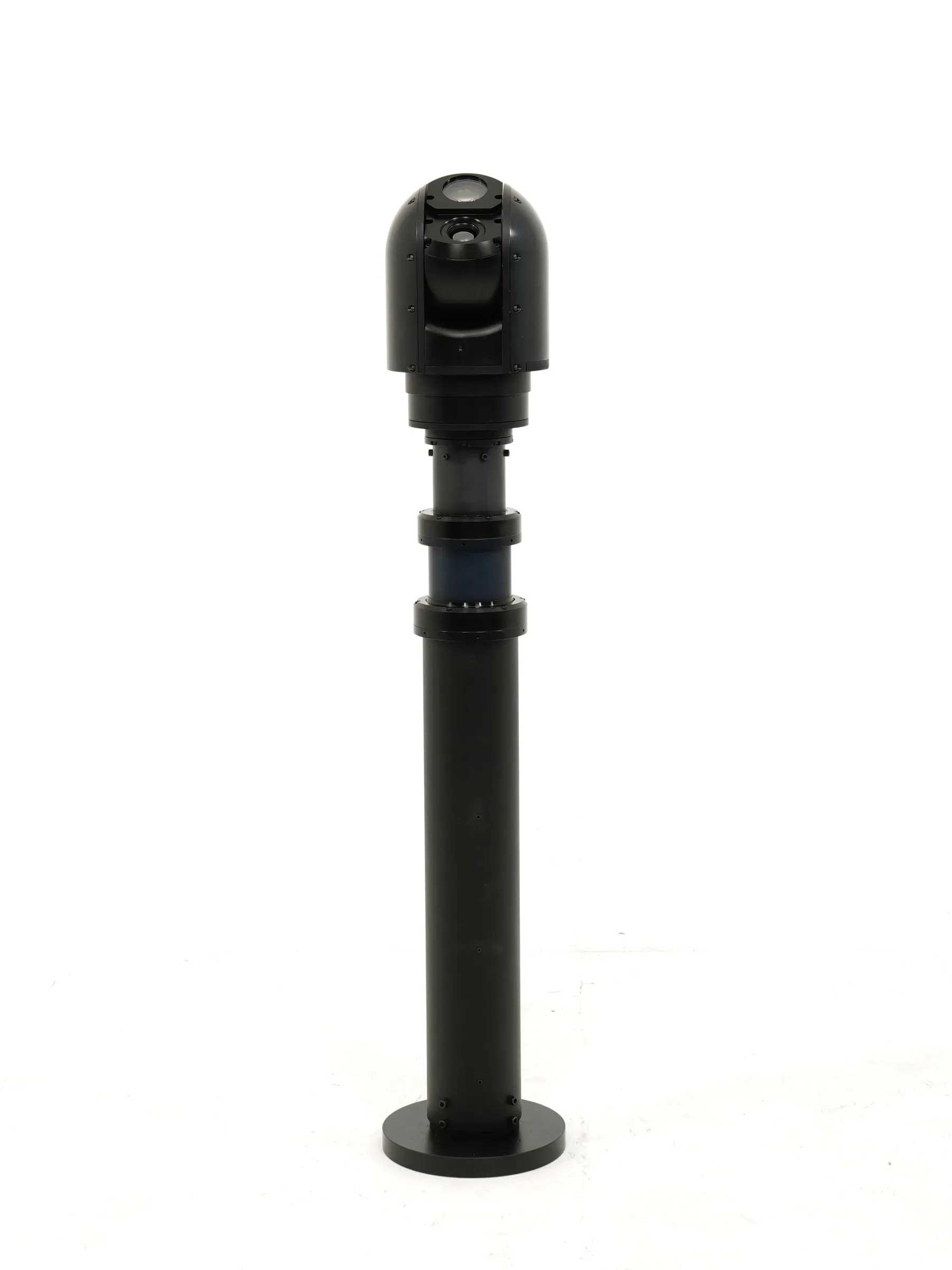

Çift Kanallı (EO/LWIR) Stabilize Gimbal Sistemi

SEG10, insansız ve hafif kara araçları için tasarlanan, 30× optik yakınlaştırmalı 1080p gündüz kamerasını soğutmasız 640×512 LWIR kanalla birleştiren, 4,4 kg ağırlığında iki eksenli stabilize gimbaldir.

LWIR
640 × 512 px
50 mK NETD

1.920 × 1.080 px
Çözünürlük: 640 × 512 px
Dedektör: 4,4 kg
Ağırlık

Teknik Veri Sayfası Modelleri Karşılaştır

DRI Menzil Hesaplayıcı

Öne Çıkanlar

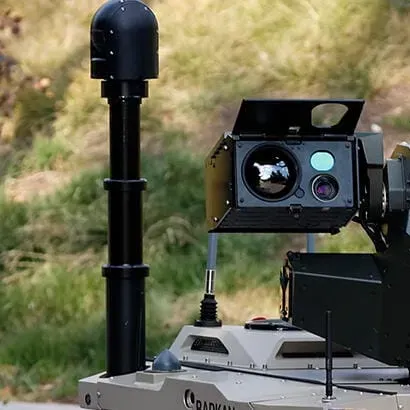

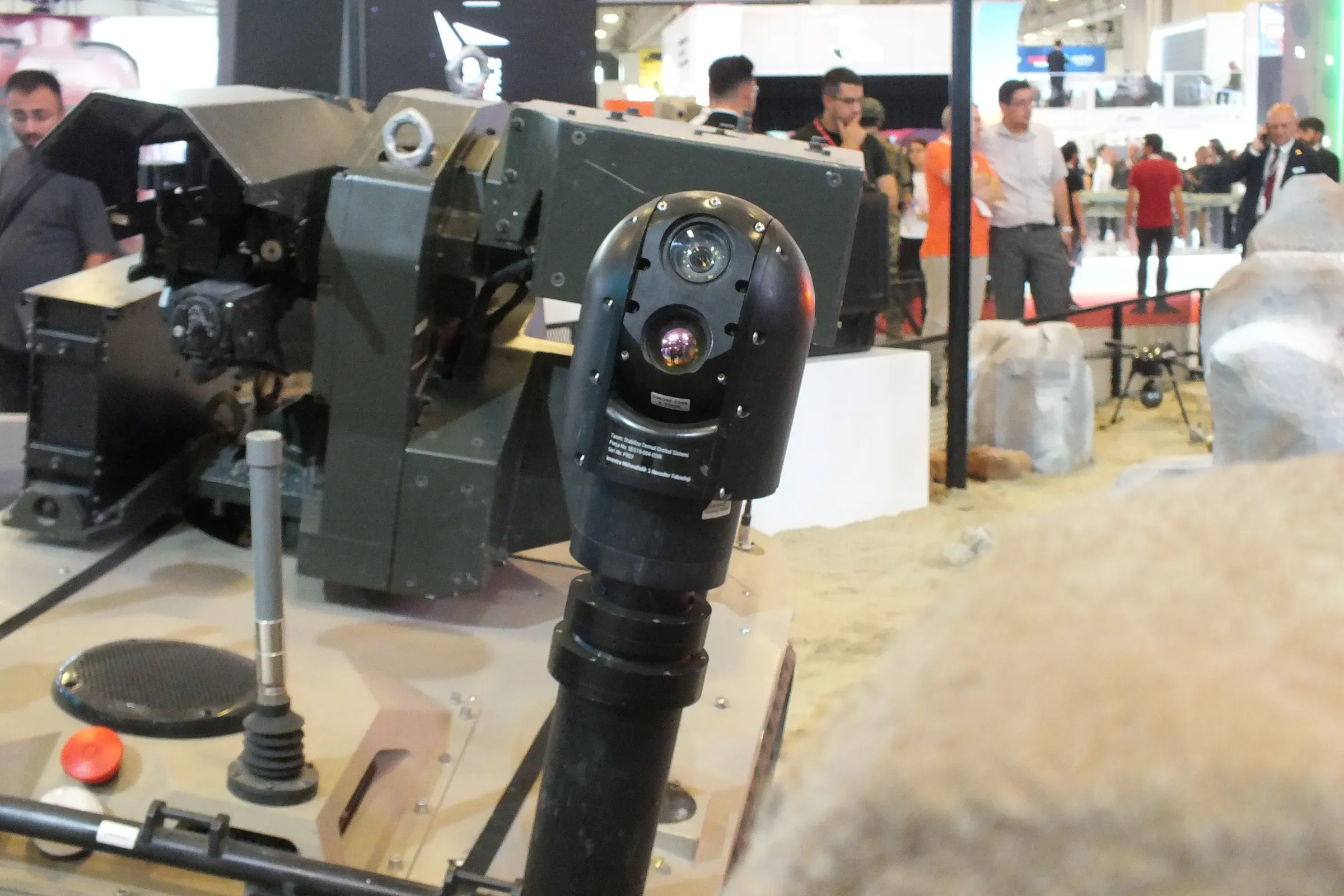

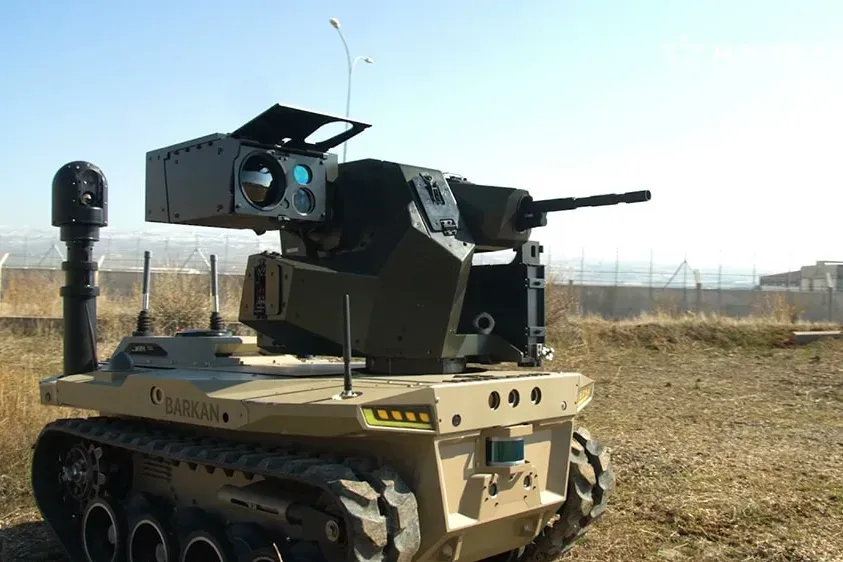

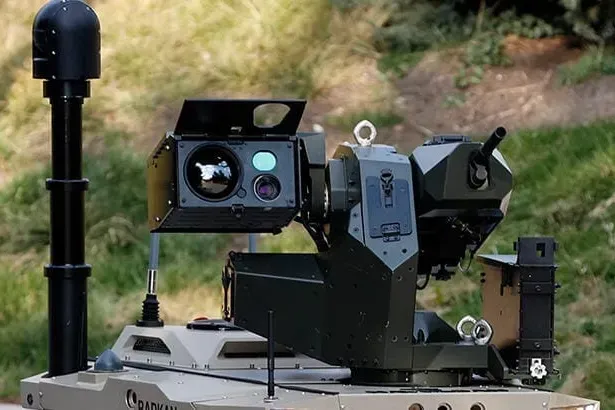

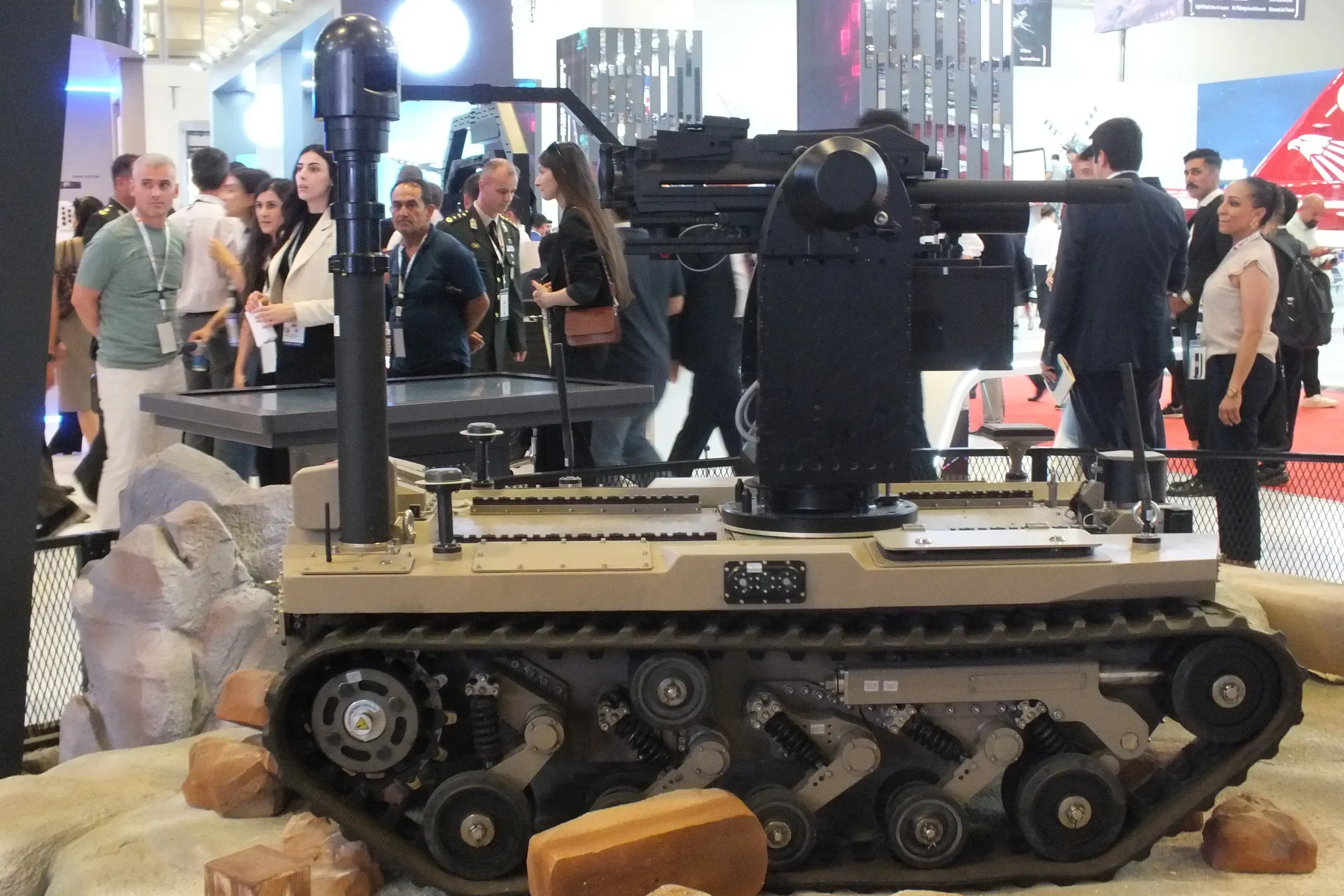

Araç nişangâhının yanında mastında SEG10

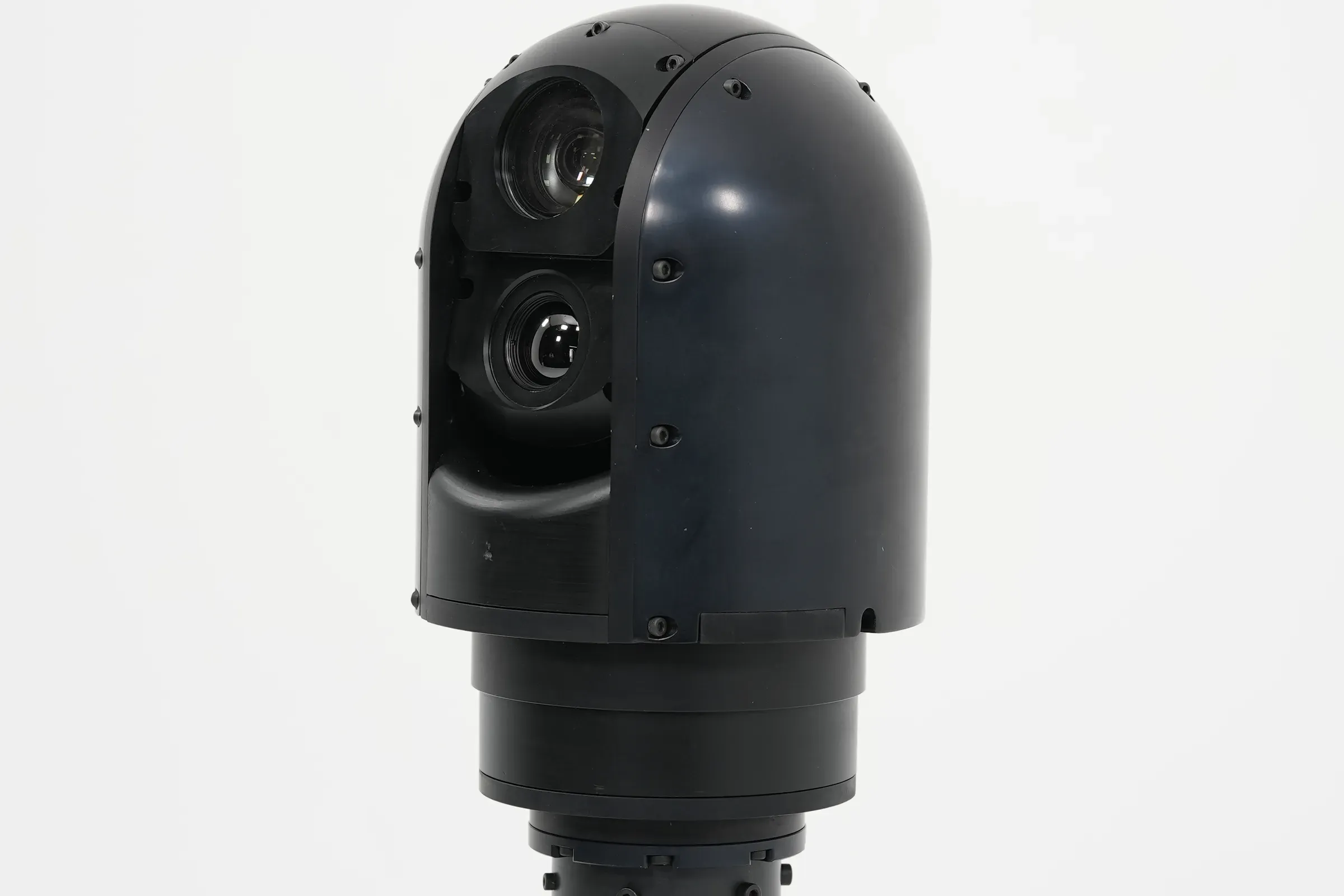

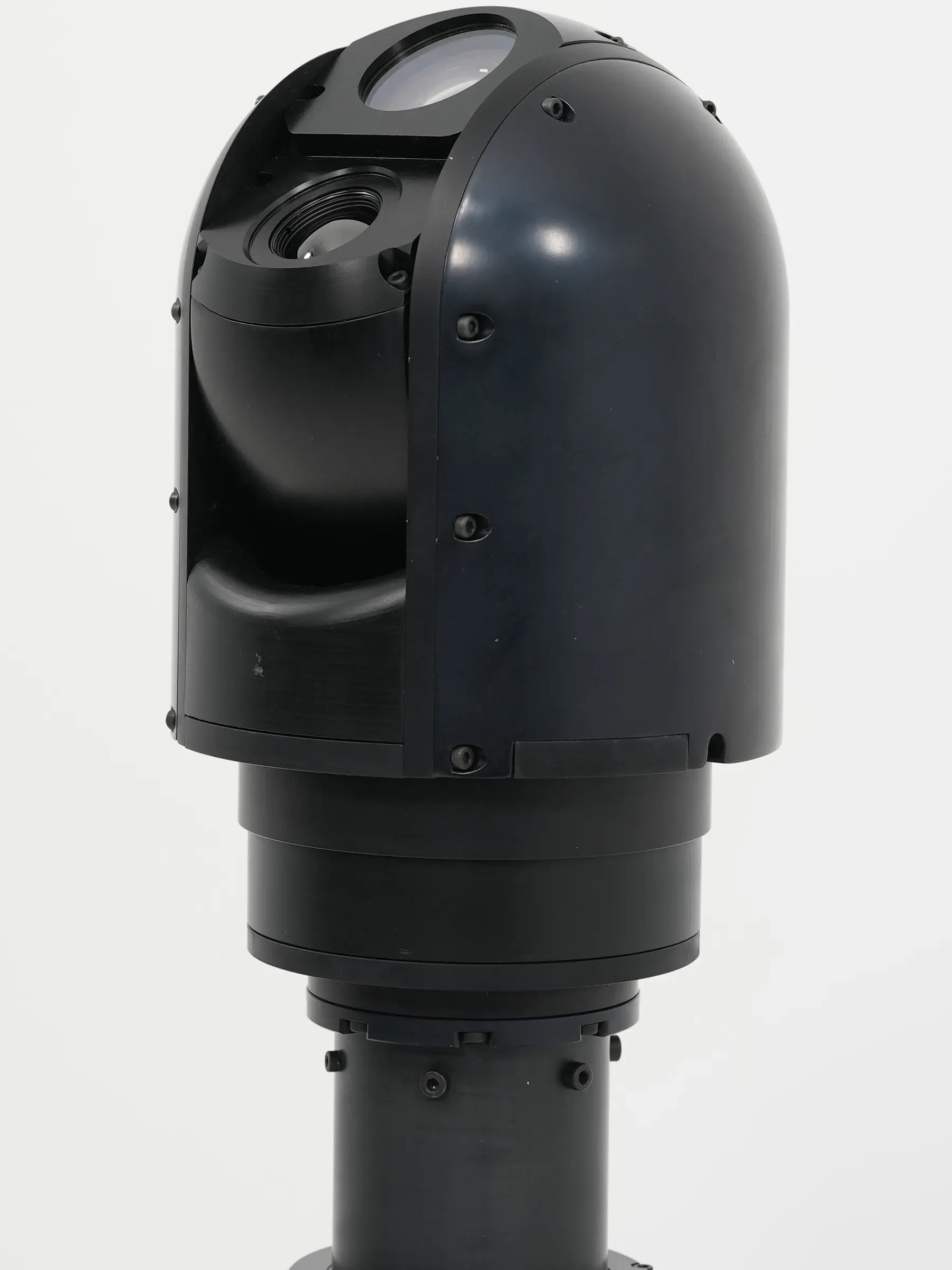

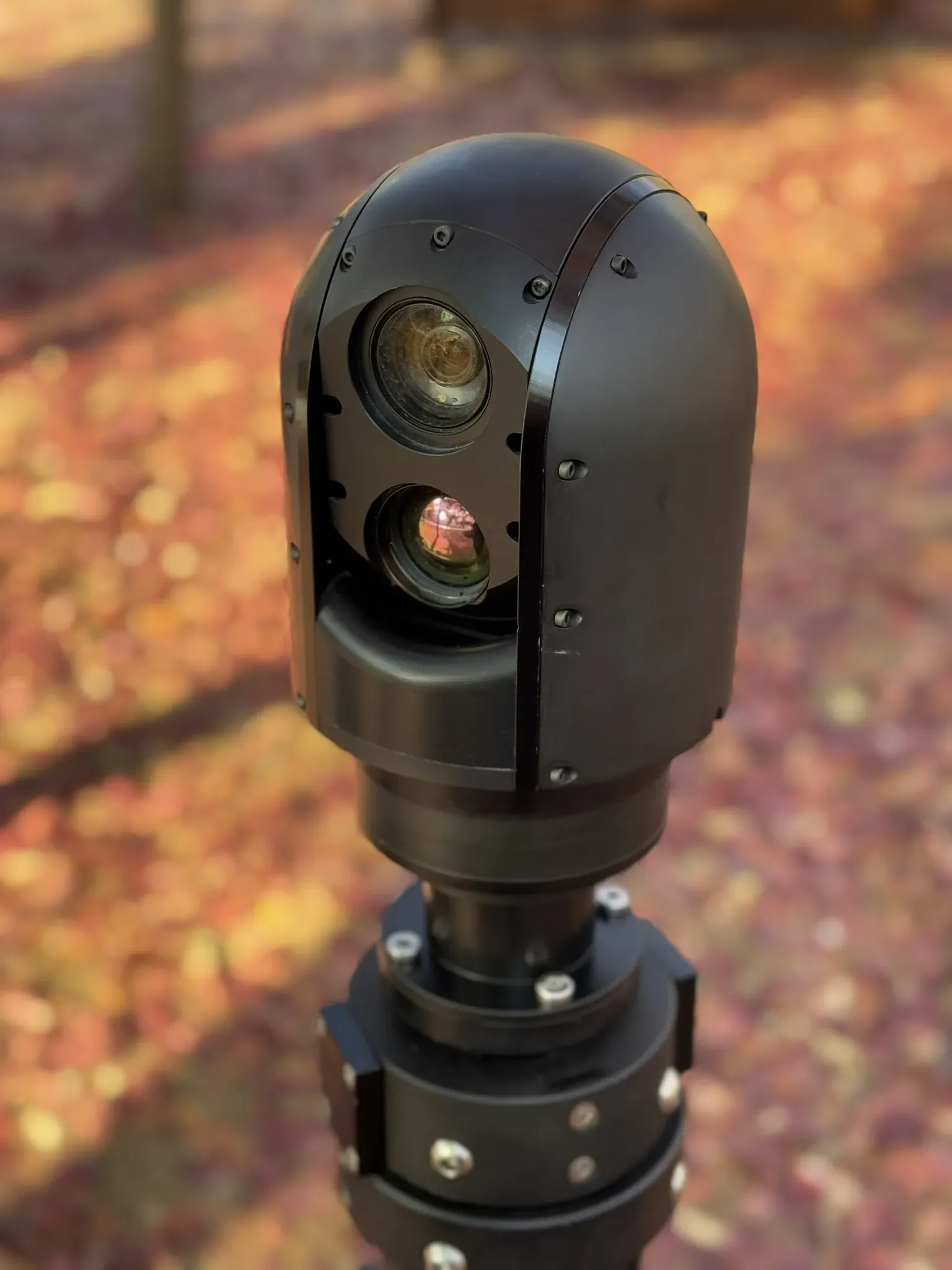

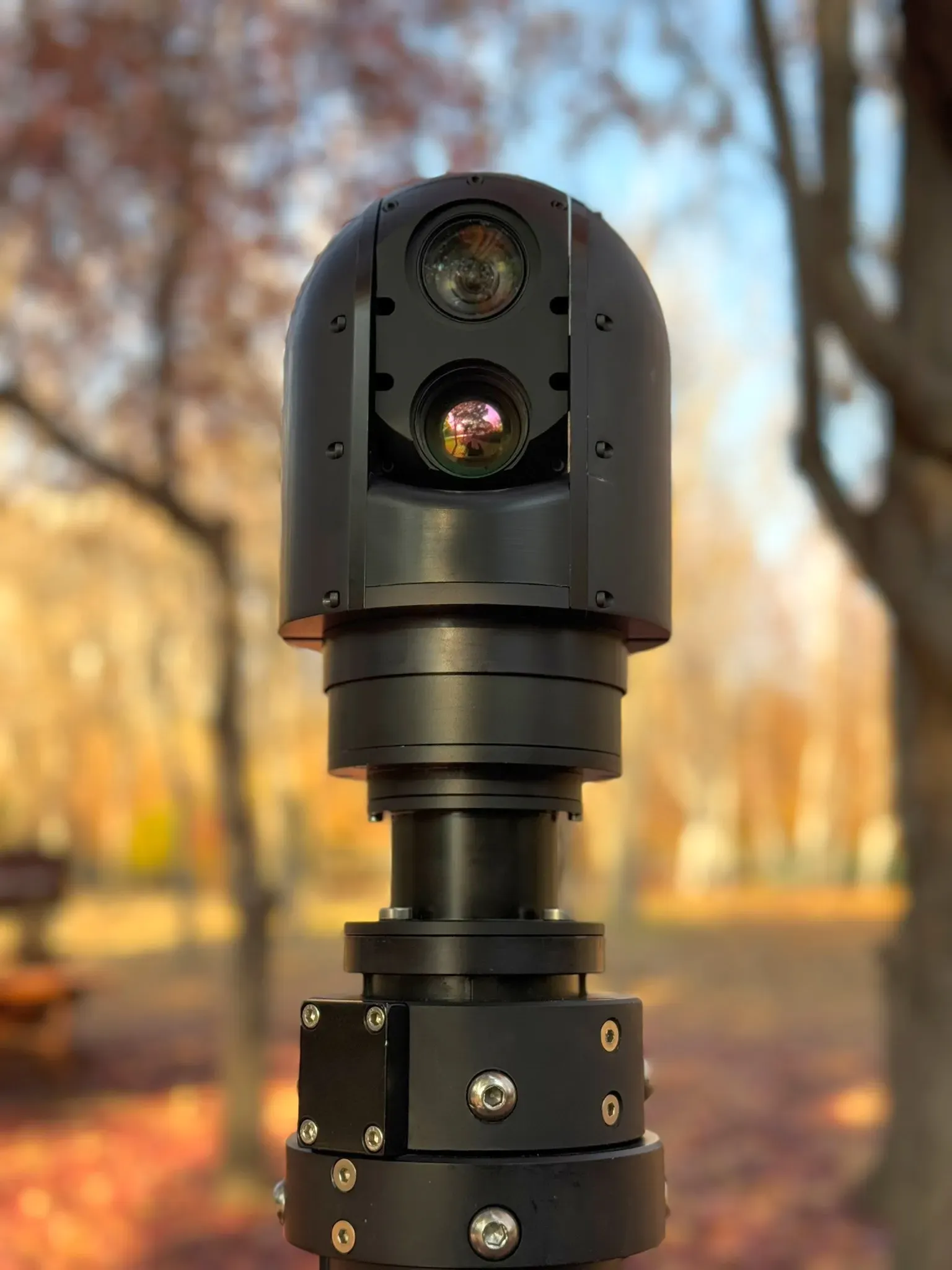

01Çift kanal

Termal ve gündüz görüntüsü tek ekranda

30× optik yakınlaştırmalı 1920×1080 EO kanalı ile soğutmasız 640×512 LWIR kanalı aynı anda çalışır ve iki görüntü birlikte gösterilir. Bu sayede operatör bir banttan diğerine geçerken görüntü kaybetmez.

Soğutmasız LWIR soğuma beklemeden çalışır; NETD 50 mK
Atermalize optik −32 ile +60 °C arasında odağını korur
MIL-DTL-38999 konnektörle HD-SDI ve Ethernet çıkışı

02Stabilizasyon

Takip birimi gimbalin içinde, stabilizasyon iki eksenli

IMU ve enkoder tabanlı çift çevrim, hareketli platformda görüş hattını sabit tutar. Takip birimi 16×16 ile 128×128 piksel arasındaki hedefe kilitlenir ve konumu 25 Hz’de bildirir.

360° sürekli pan, ±45° tilt, 180°/s eksen hızı
Takip çıkış gecikmesi 100 ms

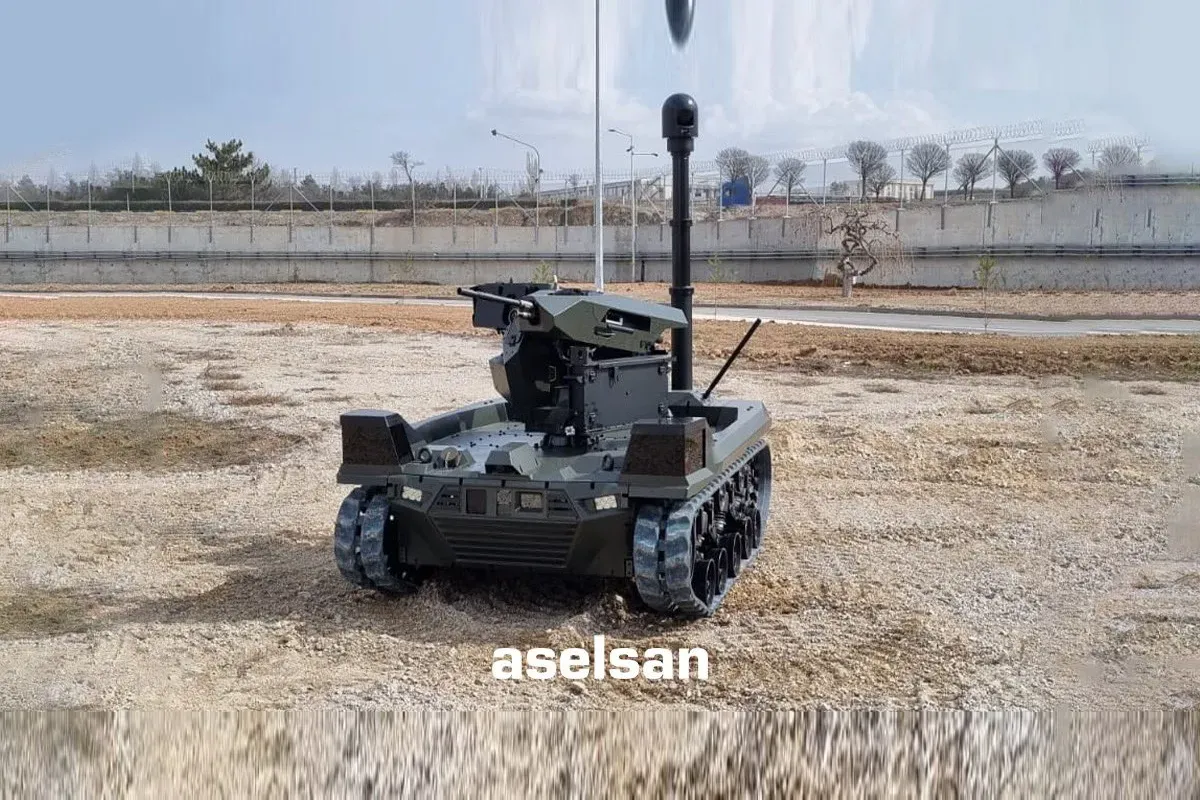

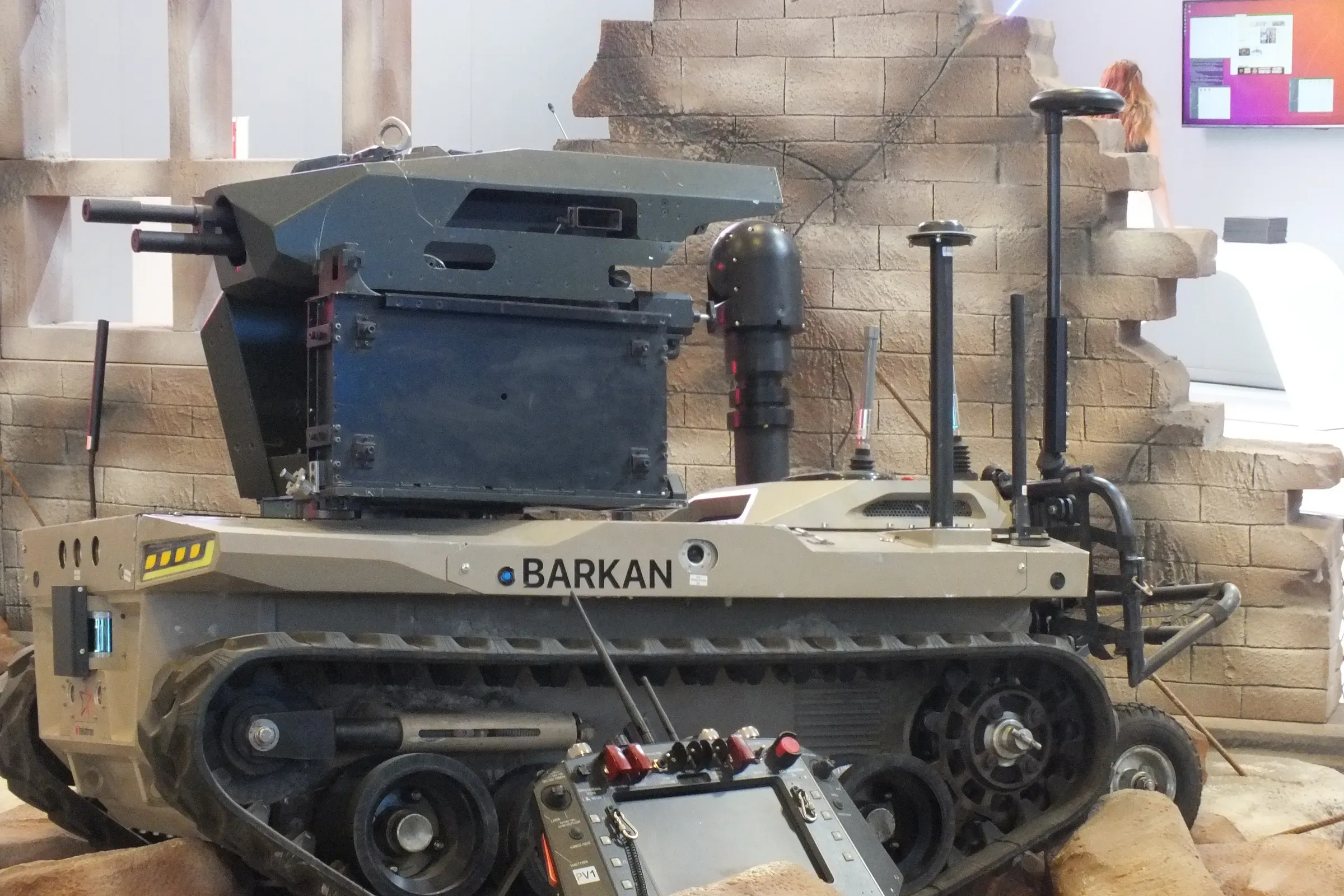

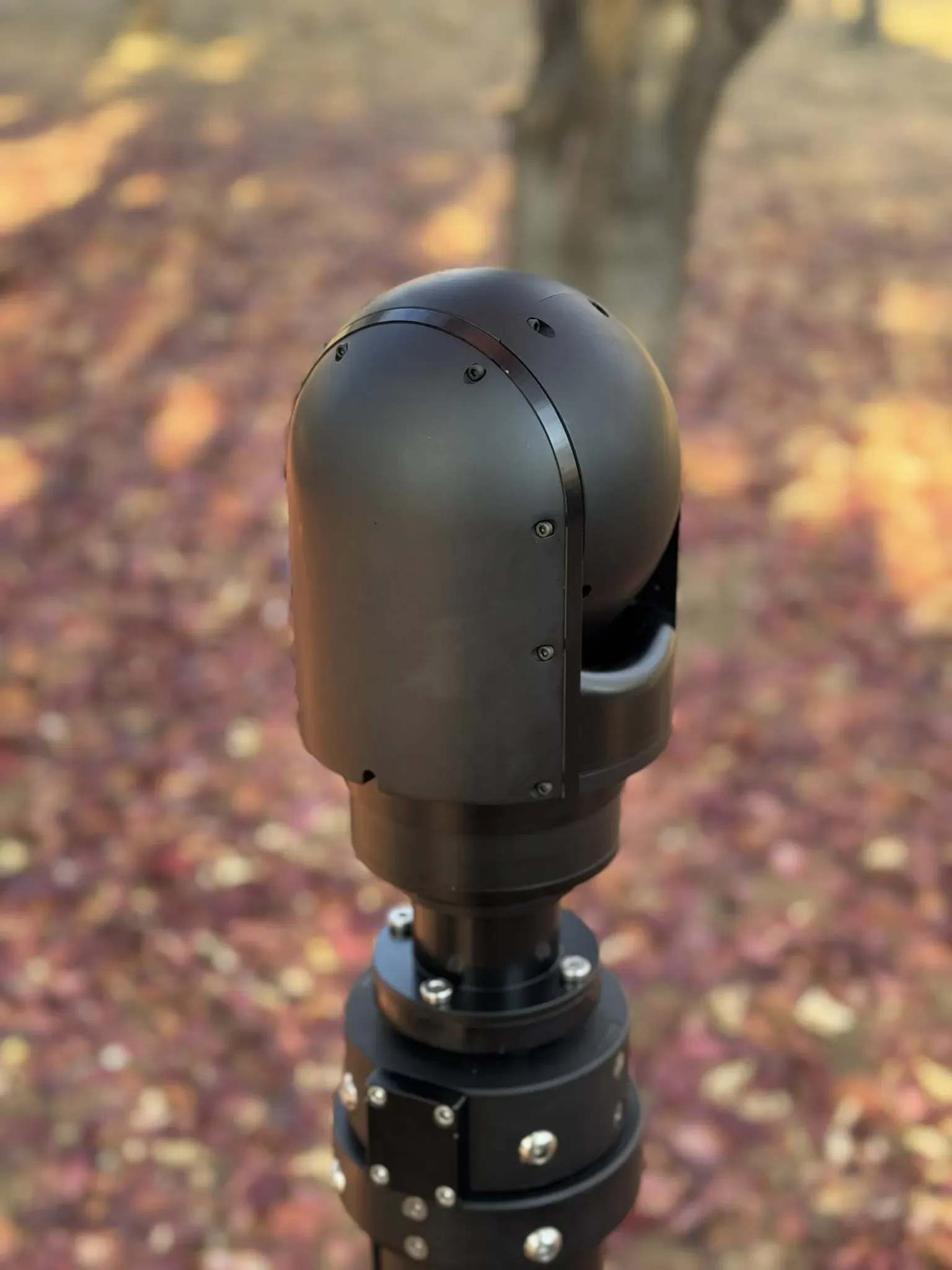

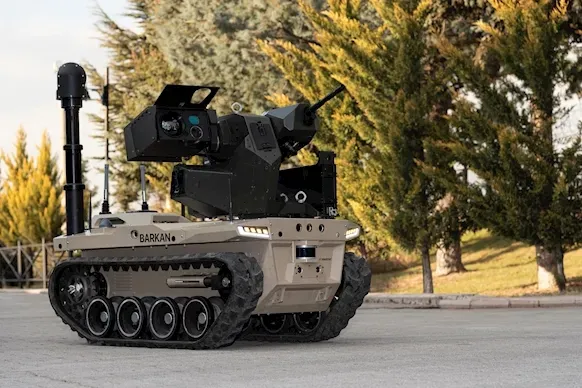

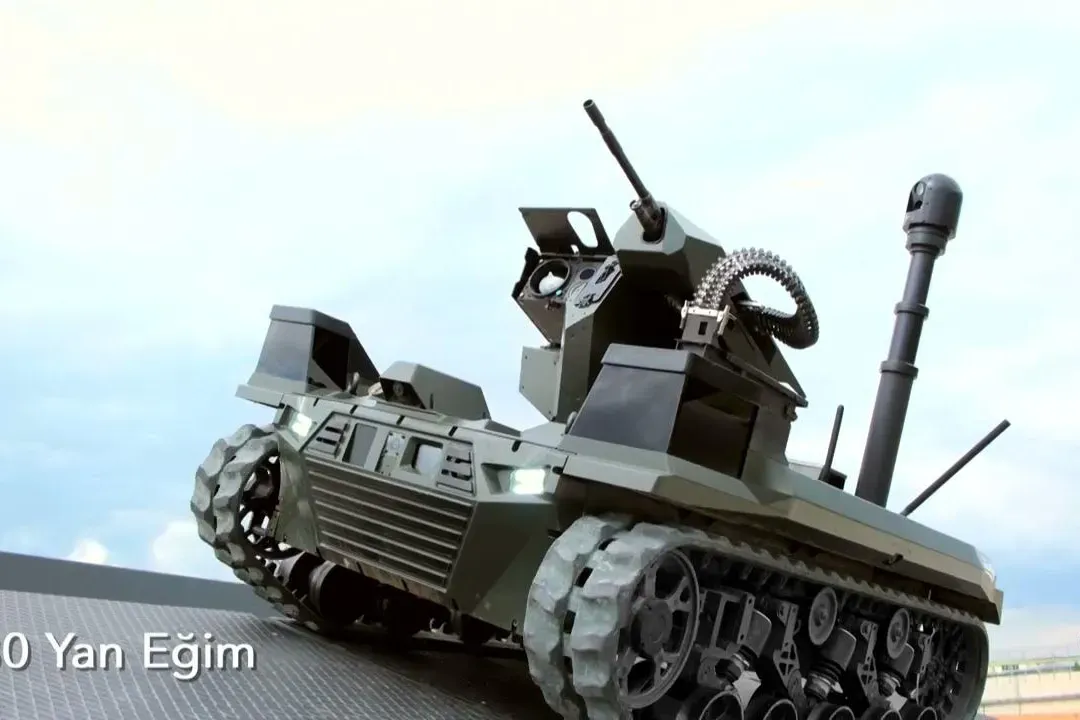

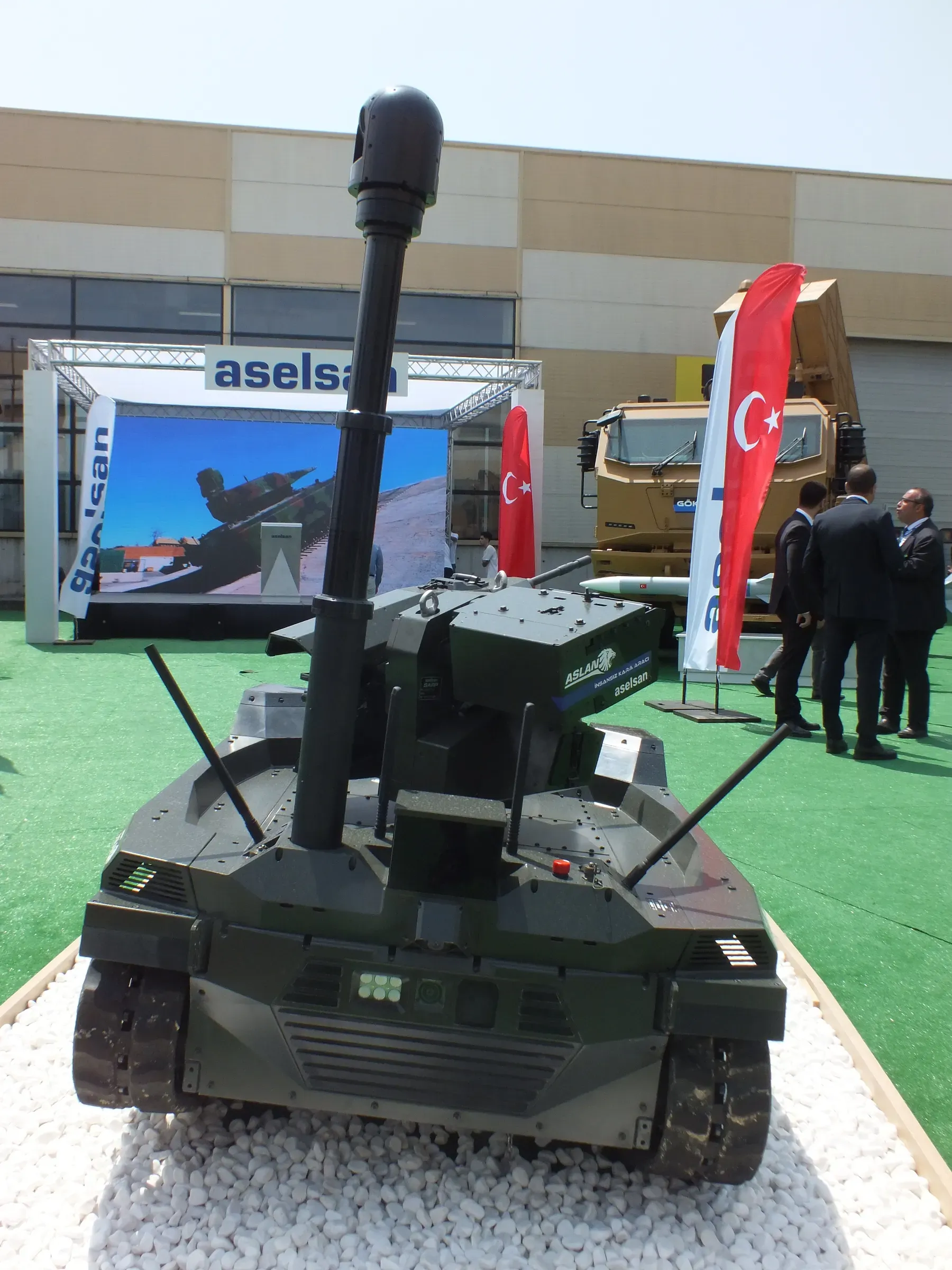

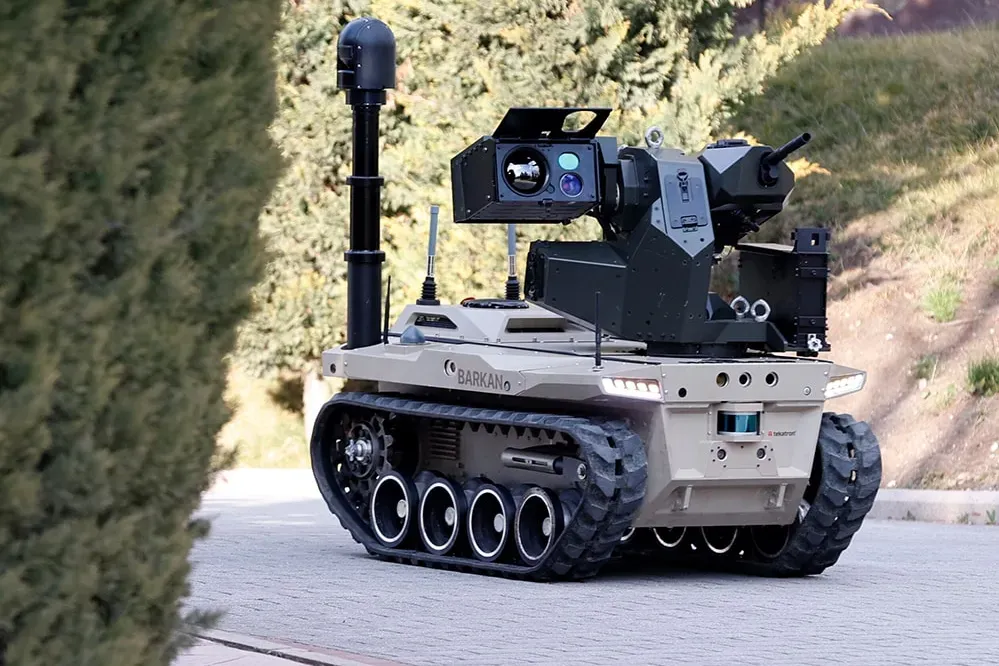

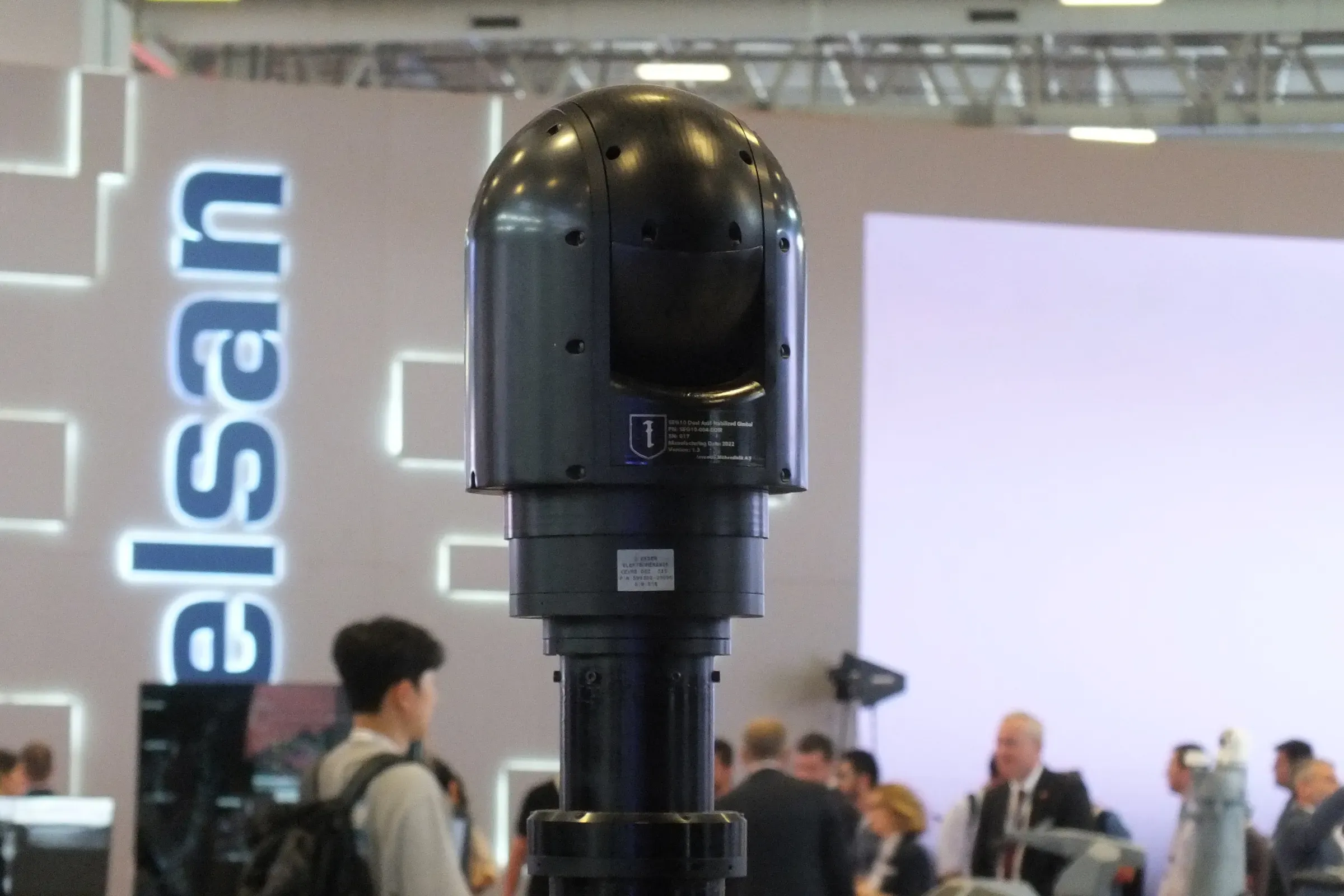

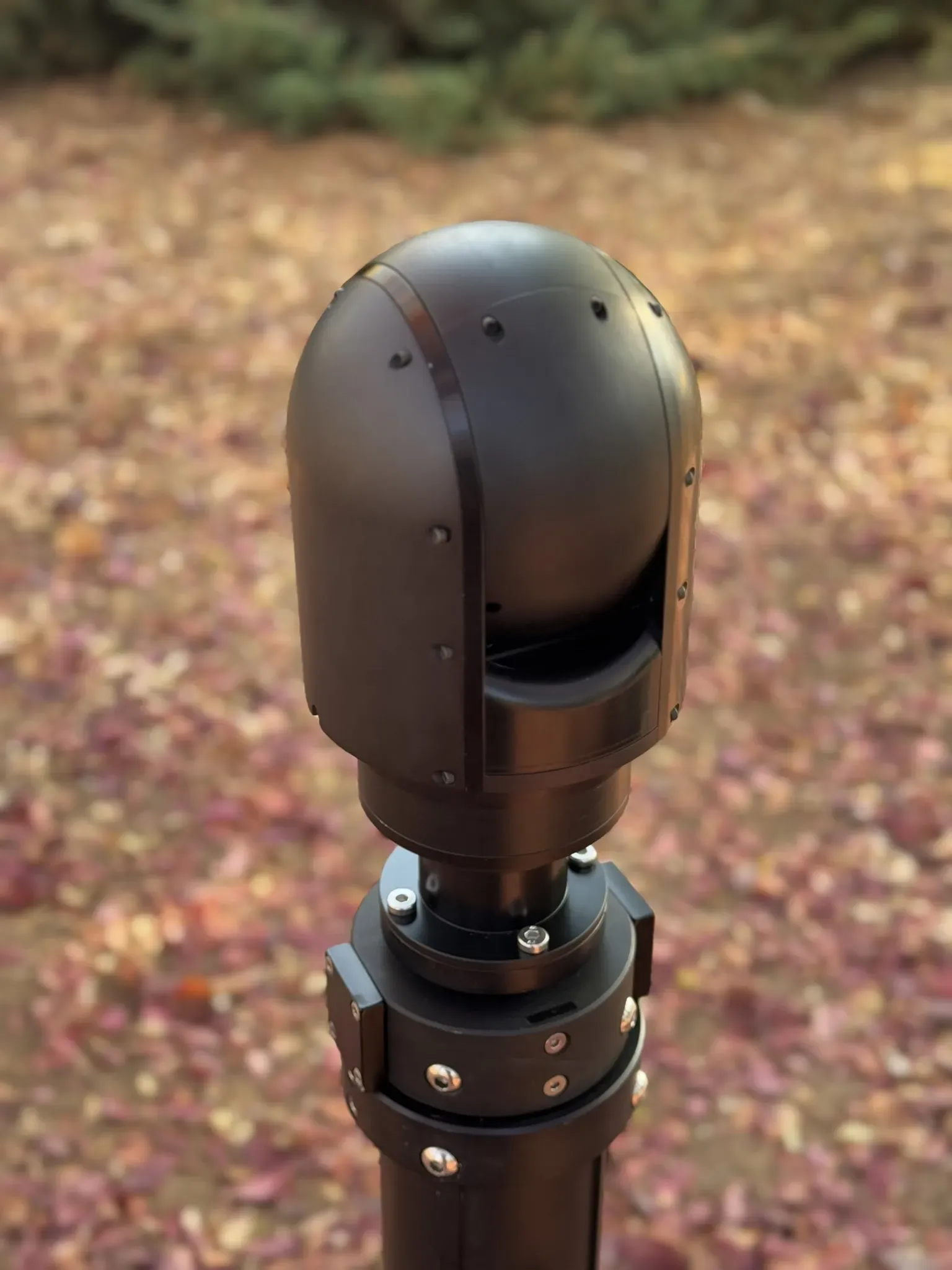

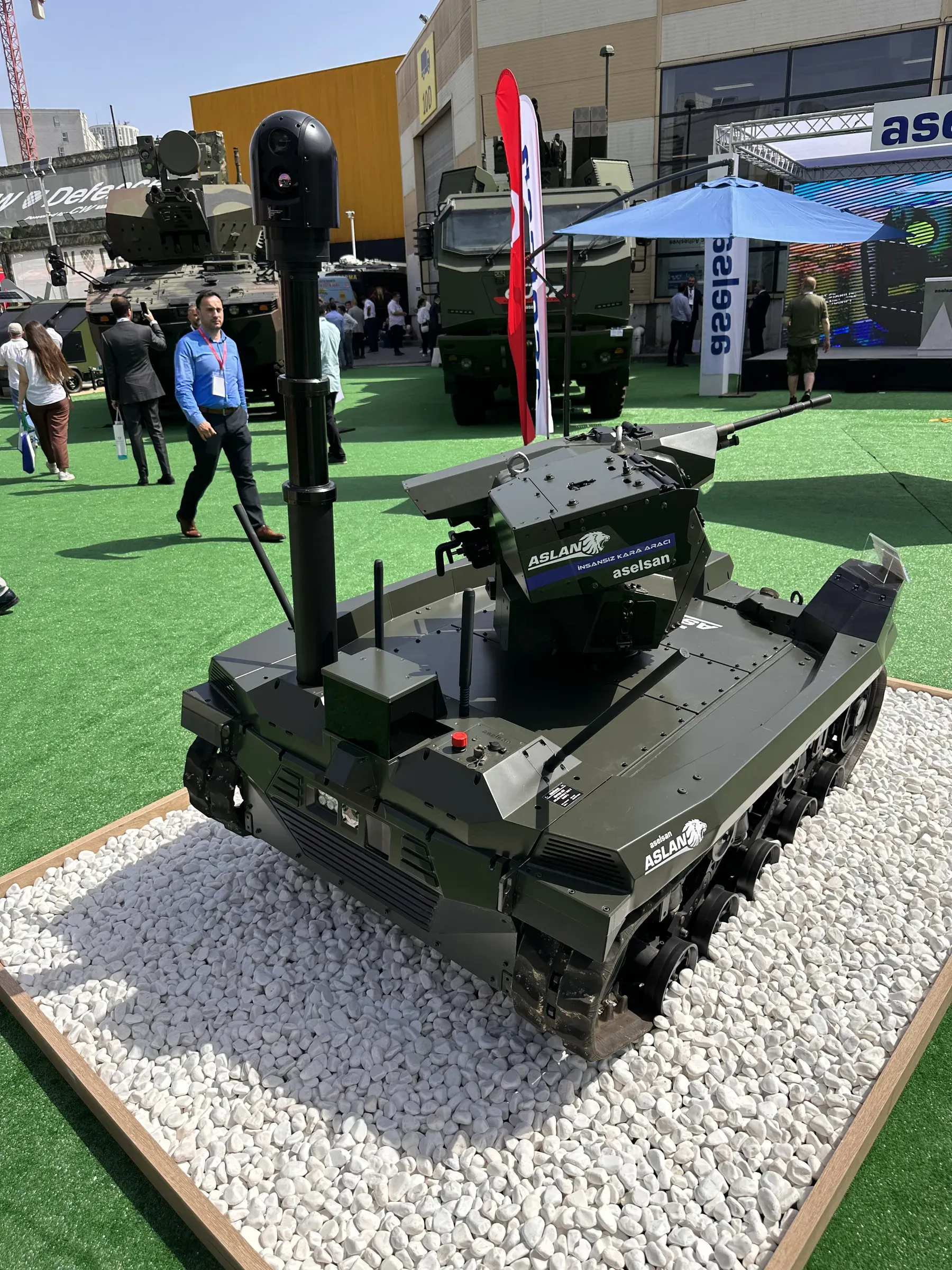

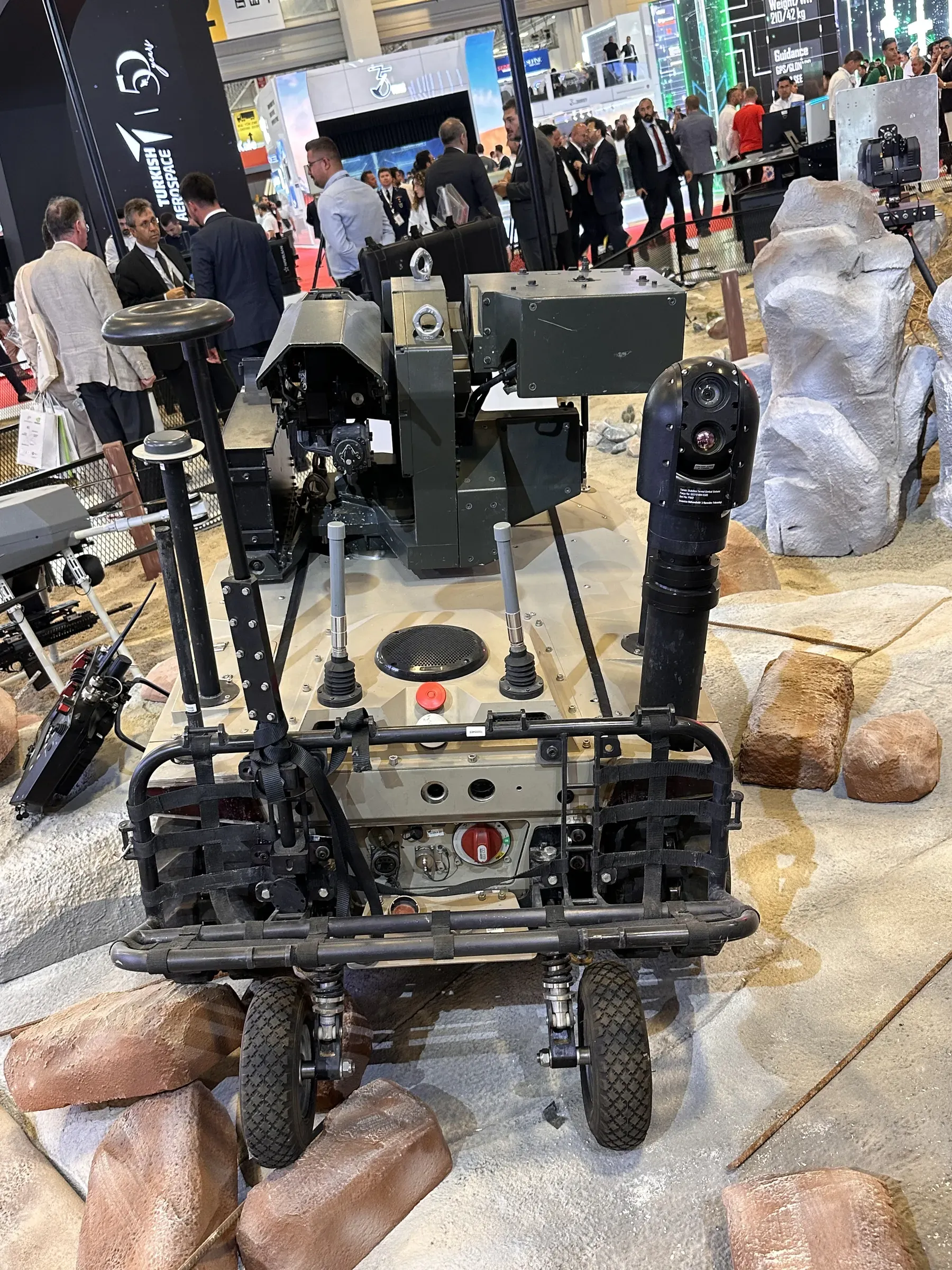

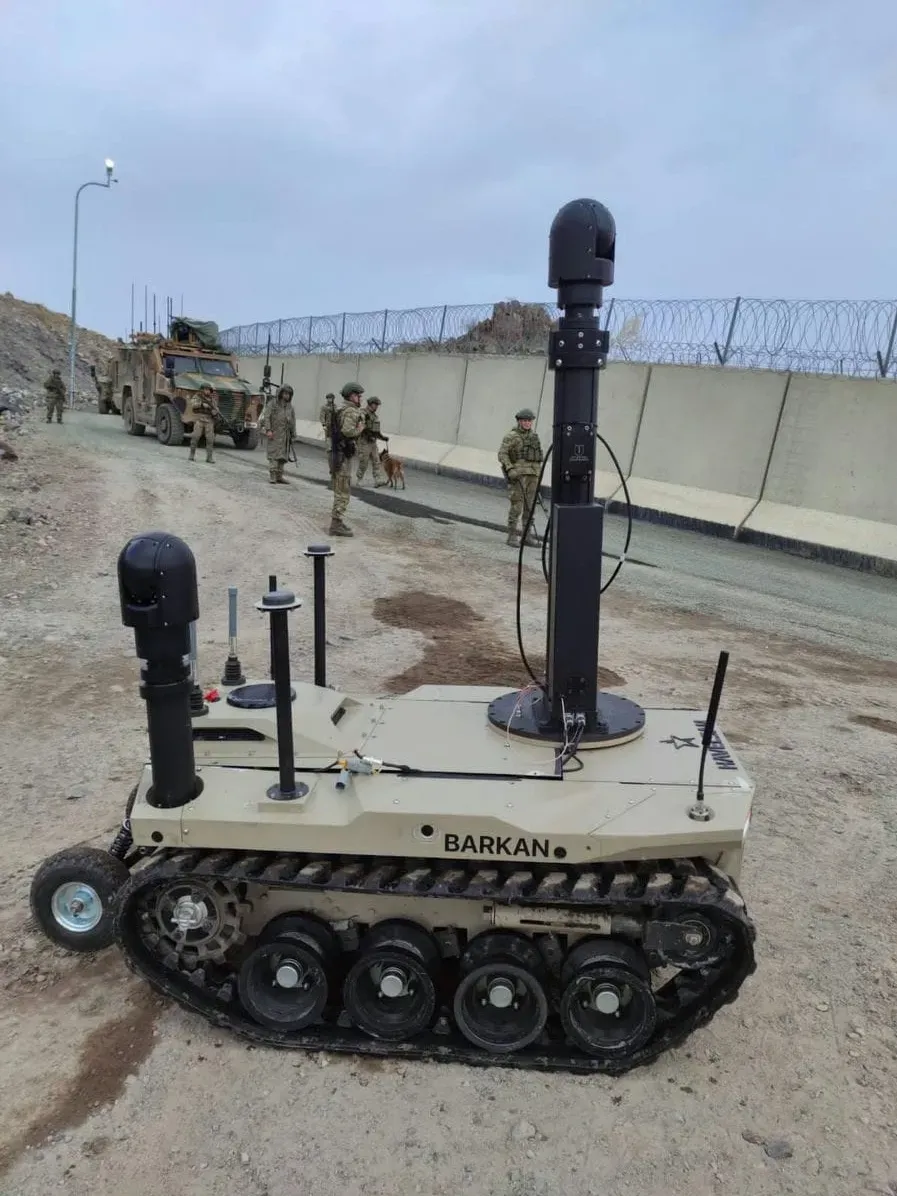

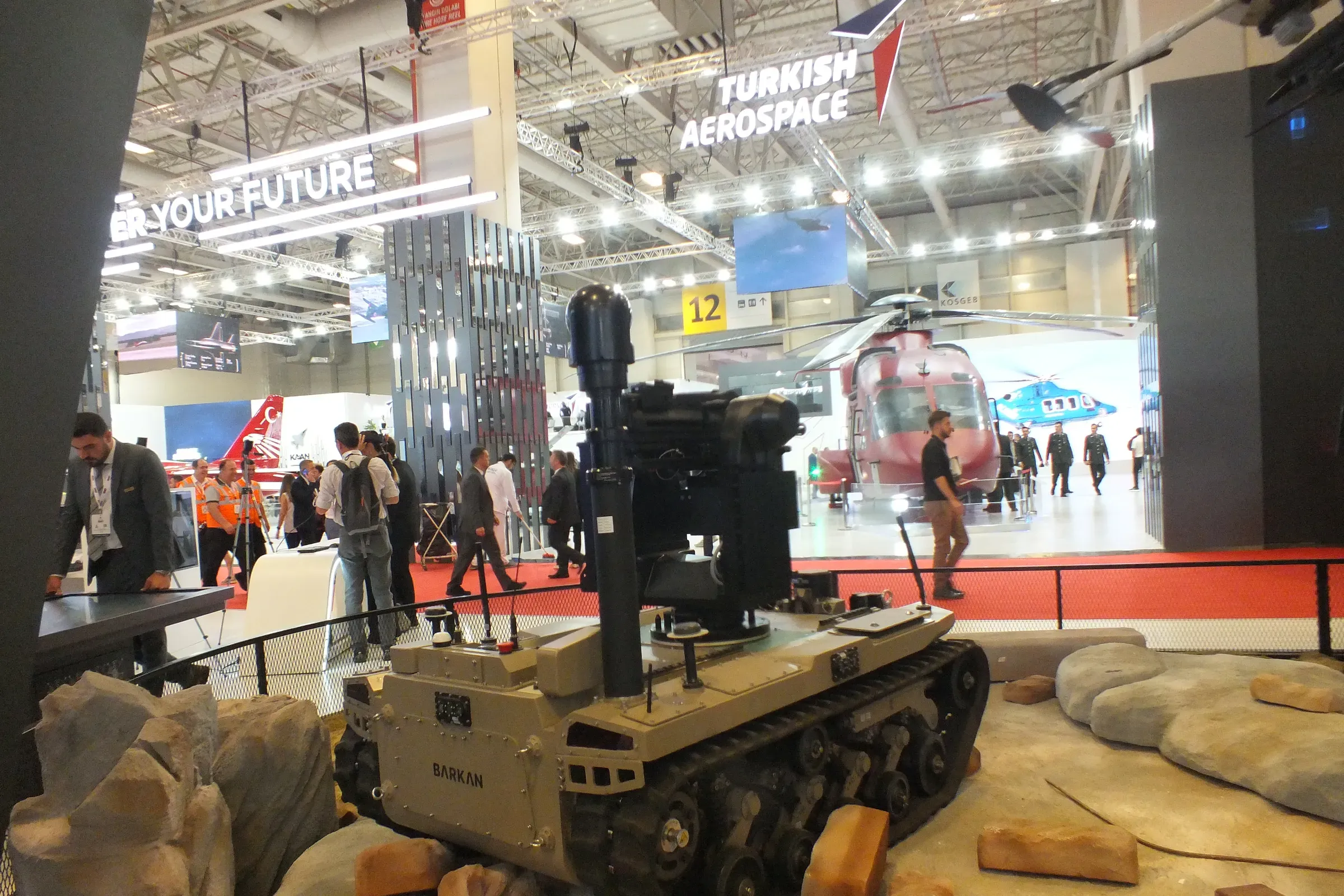

Galeri

Ürün17Fuarda15

Tüm Fotoğrafları Gör3Daha Az Göster

Kareyi tam boyutta açmak için üzerine tıklayın.

Opsiyonlar

Her kod dört karakterdir ve parça numarasının sonuna eklenir; etiket dili kodu en sonda olur.

LCKTLens Temizleme Seti

LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca

Teknik Özellikler

Performans Parametreleri
Pan ve Tilt – Nominal Hız	180 °/s
Pan – Eksen Aralığı	360° sürekli
Tilt – Eksen Aralığı	±45°
Ağırlık	4,4 kg

Termal Kamera Modülü
Spektral Bant	LWIR
Dedektör	640 × 512 px
Piksel Boyutu	12 µm
NETD	50 mK
MRTD	500 mK
Termal Lens	25 mm
Termal Optik Yakınlaştırma	Yok
Termal Yatay Görüş Alanı	17,7°
Termal Dijital Yakınlaştırma	12×
Tespit – Araç	3,2 km
Teşhis – Araç	0,8 km
Tanıma – Araç	0,4 km

EO Kamera Modülü
Çözünürlük	1.920 × 1.080 px
EO Optik Yakınlaştırma	30×
EO Yatay Görüş Alanı	63,7-2,3°
EO Dijital Yakınlaştırma	12×
Minimum Aydınlanma – Yüksek Hassasiyet	0,01 lx
Odaklama Sistemi	Otomatik
Tespit – Araç	13,0 km
Teşhis – Araç	6,0 km
Tanıma – Araç	2,6 km

Takip Birimi
Takip Birimi Stabilizasyonu	İki eksenli IMU ve enkoder tabanlı çift çevrim
Veri Yenileme Hızı	25 Hz
Çıkış Gecikmesi	100 ms
Hedef Boyutu	16 × 16-128 × 128 px

Elektrik ve Arayüz
Güç Tüketimi (Maks.)	150 W
Çalışma Gerilimi	18-32 VDC
Haberleşme Arayüzü	RS-422
Haberleşme Arayüzü (Opsiyonel)	Ethernet
Konnektör Tipi	MIL-DTL-38999
Video Çıkışı 1	HD-SDI
Video Çıkışı 2	Ethernet

Mekanik Veriler
Çap	155 mm
Yükseklik	235 mm
Malzeme – Ana Gövde	Alüminyum 6061-T6
Yüzey İşlemi	Elektrostatik toz boya
Standart Renk	RAL 9005 Mat Siyah

Aksesuarlar
Montaj Kılavuzu	1 × Kurulum Kılavuzu

Çevresel Kalifikasyonlar
Çevresel Standart	MIL-STD-810G
Yüksek Sıcaklık (Çalışma)	Metot 501.5, Prosedür II, +60 °C
Yüksek Sıcaklık (Depolama)	Metot 501.5, Prosedür I, +70 °C
Düşük Sıcaklık (Çalışma)	Metot 502.5, Prosedür II, -32 °C
Düşük Sıcaklık (Depolama)	Metot 502.5, Prosedür I, -40 °C
Düşük Basınç (Çalışma)	Metot 500.5, Prosedür II, 10.500 ft
Düşük Basınç (Depolama)	Metot 500.5, Prosedür I, 37.000 ft
Yağmur	Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk
Tuz Sisi	Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim
Toz	Metot 510.5, Prosedür I
Kum	Metot 510.5, Prosedür II
Titreşim	Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3
Şok	Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok

EMI / EMC
EMI/EMC Standardı	MIL-STD-461G
CE102	Güç Hatları, 10 kHz – 10 MHz
CS101	Güç Hatları, 30 Hz – 150 kHz
CS114	Toplu Kablo Enjeksiyonu, 10 kHz – 200 MHz
CS115	Toplu Kablo Enjeksiyonu, Darbe Uyarımı
CS116	Sönümlü Sinüzoidal Geçici Rejim, 10 kHz – 100 MHz
CS118	Personel Kaynaklı Elektrostatik Boşalma
RE102	Elektrik Alan, 10 kHz – 18 GHz
RS103	Elektrik Alan, 2 MHz – 18 GHz
