Termal Görüntüleme Sistemleri

SEG14

Uzun Menzilli Üç Kanallı (EO/LWIR/LRF) Stabilize Gimbal

SEG14, hassas hedefleme ve istihbarat toplama için tasarlanan, optik yakınlaştırmalı LWIR kanalına ve uzun menzilli mesafe ölçere sahip, 8 kg ağırlığında çok kanallı gimbaldir.

  • LWIR
  • 1.280 × 1.024 px
  • 5-32.000 m
1.920 × 1.080 px
Çözünürlük
1.280 × 1.024 px
Dedektör
5-32.000 m
Ölçüm Menzili
Teknik Veri SayfasıModelleri Karşılaştır
DRI Menzil Hesaplayıcı

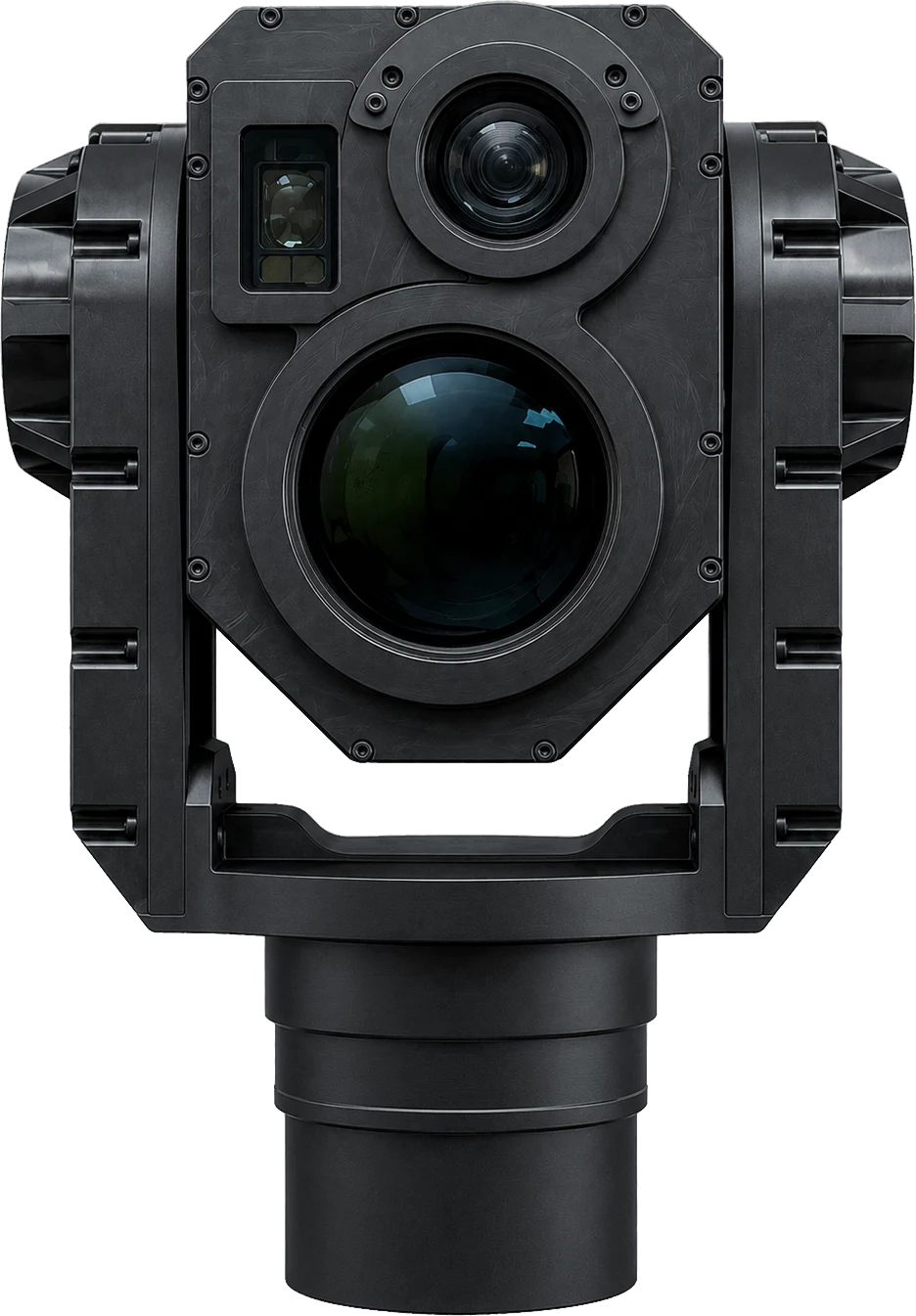

SEG14 gimbal

Öne Çıkanlar

SEG14 açıklıkları ve altın filtresi

01Uzun menzil

32 km’ye kadar lazer mesafe ölçümü

1,5 µm mesafe ölçer 32.000 m’ye kadar ölçüm yapar. Bu sayede hedef ölçümü, termal kanalın ilk tespit menzilinin çok ötesine uzanır.

  • Üç kanal: EO, LWIR ve LRF gerçek zamanlı
SEG14 ön yüzü; üç açıklık da açık

02Termal optik

Termal kanalda 3,2× optik yakınlaştırma

Soğutmasız kanalların çoğu sabit odaklıdır; burada termal kanalın odak uzaklığı 28–90 mm arasında optik olarak değişir. Bu sayede büyütme, dijital enterpolasyona çözünürlük kaptırmadan elde edilir.

  • NETD 30 mK
  • 12 µm adımlı 1280×1024 dedektör

Konfigürasyonlar

Parça NumarasıBantDedektörpxLensTermal ZoomNETDmKEOpxEO ZoomxMin. AydınlanmalxLRF MenziliLazer Tipi
SEG14-L1203X-E1930X-LR32StandartLWIR1.280 × 1.02428-90 mm3,2301.920 × 1.080300,015-32.000 mGöze zararsız
SEG14-L0605X-E1930X-LR32LWIR640 × 51230-150 mm5301.920 × 1.080300,015-32.000 mGöze zararsız
SEG14-L0625-E1930X-LR32LWIR640 × 51225Yok501.920 × 1.080300,015-32.000 mGöze zararsız

Opsiyonlar

Her kod dört karakterdir ve parça numarasının sonuna eklenir; etiket dili kodu en sonda olur.

  • LCKTLens Temizleme Seti
  • LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca

Teknik Özellikler

Performans Parametreleri
Pan ve Tilt – Nominal Hız180 °/s
Pan – Eksen Aralığı360° sürekli
Tilt – Eksen Aralığı±45°
Ağırlık8,0 kg
Termal Kamera Modülü
Spektral BantLWIR
Dedektör1.280 × 1.024 px
Piksel Boyutu12 µm
NETD30 mK
MRTD500 mK
Termal Lens28-90 mm
Termal Optik Yakınlaştırma3,2×
Termal Yatay Görüş Alanı4,89°
Termal Çapraz Görüş Alanı – Geniş19,92° @ 28 mm
Termal Çapraz Görüş Alanı – Dar6,26° @ 90 mm
Termal Dijital Yakınlaştırma12×
Tespit – Araç11,5 km
Teşhis – Araç2,9 km
Tanıma – Araç1,4 km
EO Kamera Modülü
Çözünürlük1.920 × 1.080 px
EO Optik Yakınlaştırma30×
EO Yatay Görüş Alanı63,7-2,3°
EO Dijital Yakınlaştırma12×
Minimum Aydınlanma – Yüksek Hassasiyet0,01 lx
Odaklama SistemiOtomatik
Tespit – Araç13,0 km
Teşhis – Araç6,0 km
Tanıma – Araç2,6 km
Lazer Mesafe Ölçer
Ölçüm Menzili5-32.000 m
Lazer Dalga Boyu1,5 µm
Lazer TipiGöze zararsız
Takip Birimi
Takip Birimi Stabilizasyonuİki eksenli IMU ve enkoder tabanlı çift çevrim
Veri Yenileme Hızı25 Hz
Çıkış Gecikmesi100 ms
Hedef Boyutu16 × 16-128 × 128 px
Elektrik ve Arayüz
Güç Tüketimi (Maks.)150 W
Çalışma Gerilimi18-32 VDC
Haberleşme ArayüzüRS-422
Haberleşme Arayüzü (Opsiyonel)Ethernet
Konnektör TipiMIL-DTL-38999
Video Çıkışı 1HD-SDI
Video Çıkışı 2Ethernet
Mekanik Veriler
Genişlik325 mm
Derinlik257 mm
Yükseklik178 mm
Malzeme – Ana GövdeAlüminyum 6061-T6
Yüzey İşlemiElektrostatik toz boya
Standart RenkRAL 9005 Mat Siyah
Aksesuarlar
Montaj Kılavuzu1 × Kurulum Kılavuzu
Çevresel Kalifikasyonlar
Çevresel StandartMIL-STD-810G
Yüksek Sıcaklık (Çalışma)Metot 501.5, Prosedür II, +60 °C
Yüksek Sıcaklık (Depolama)Metot 501.5, Prosedür I, +70 °C
Düşük Sıcaklık (Çalışma)Metot 502.5, Prosedür II, -32 °C
Düşük Sıcaklık (Depolama)Metot 502.5, Prosedür I, -40 °C
Düşük Basınç (Çalışma)Metot 500.5, Prosedür II, 10.500 ft
Düşük Basınç (Depolama)Metot 500.5, Prosedür I, 37.000 ft
YağmurMetot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk
Tuz SisiMetot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim
TozMetot 510.5, Prosedür I
KumMetot 510.5, Prosedür II
TitreşimMetot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3
ŞokMetot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok
EMI / EMC
EMI/EMC StandardıMIL-STD-461G
CE102Güç Hatları, 10 kHz – 10 MHz
CS101Güç Hatları, 30 Hz – 150 kHz
CS114Toplu Kablo Enjeksiyonu, 10 kHz – 200 MHz
CS115Toplu Kablo Enjeksiyonu, Darbe Uyarımı
CS116Sönümlü Sinüzoidal Geçici Rejim, 10 kHz – 100 MHz
CS118Personel Kaynaklı Elektrostatik Boşalma
RE102Elektrik Alan, 10 kHz – 18 GHz
RS103Elektrik Alan, 2 MHz – 18 GHz

Dokümanlar

  • Ürün ÖzetiPDF
  • Teknik veri sayfasıPDF
  • Kullanıcı KılavuzuTalep Üzerine
  • 3B Katı Model (STEP)Talep Üzerine
  • Mekanik Arayüz Kontrol DokümanıTalep Üzerine
  • MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
  • Elektriksel Arayüz Kontrol DokümanıTalep Üzerine
  • Yazılım Arayüz Kontrol DokümanıTalep Üzerine
  • MIL-STD-461G EMI/EMC Test RaporuTalep Üzerine
Doküman Talep Et

Sistemi Tamamlama

Uygulama Alanları

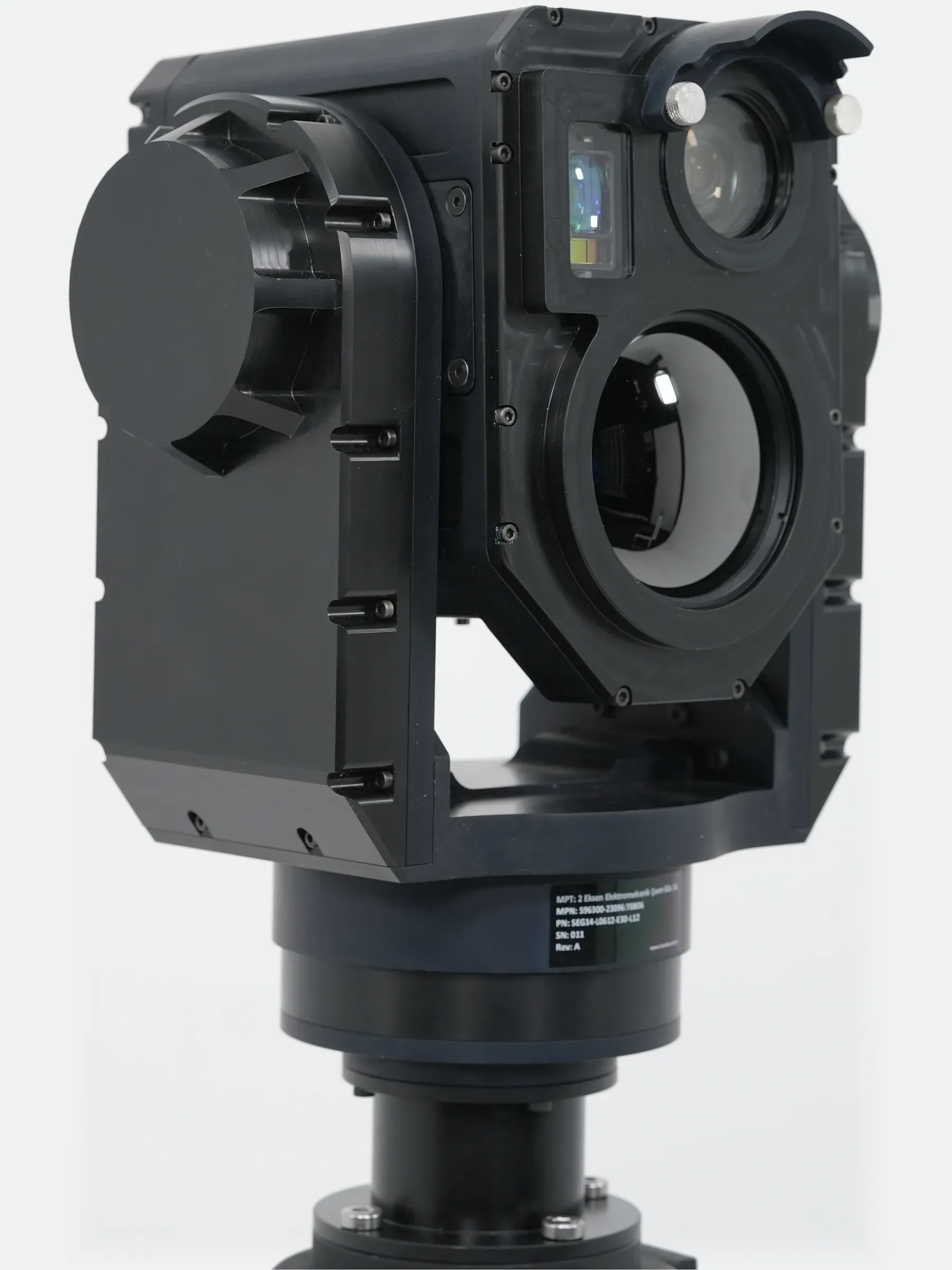

SEG14 üst penceresinin üstündeki güneşlik

SEG14 üst penceresinin üstündeki güneşlik

1 / 20

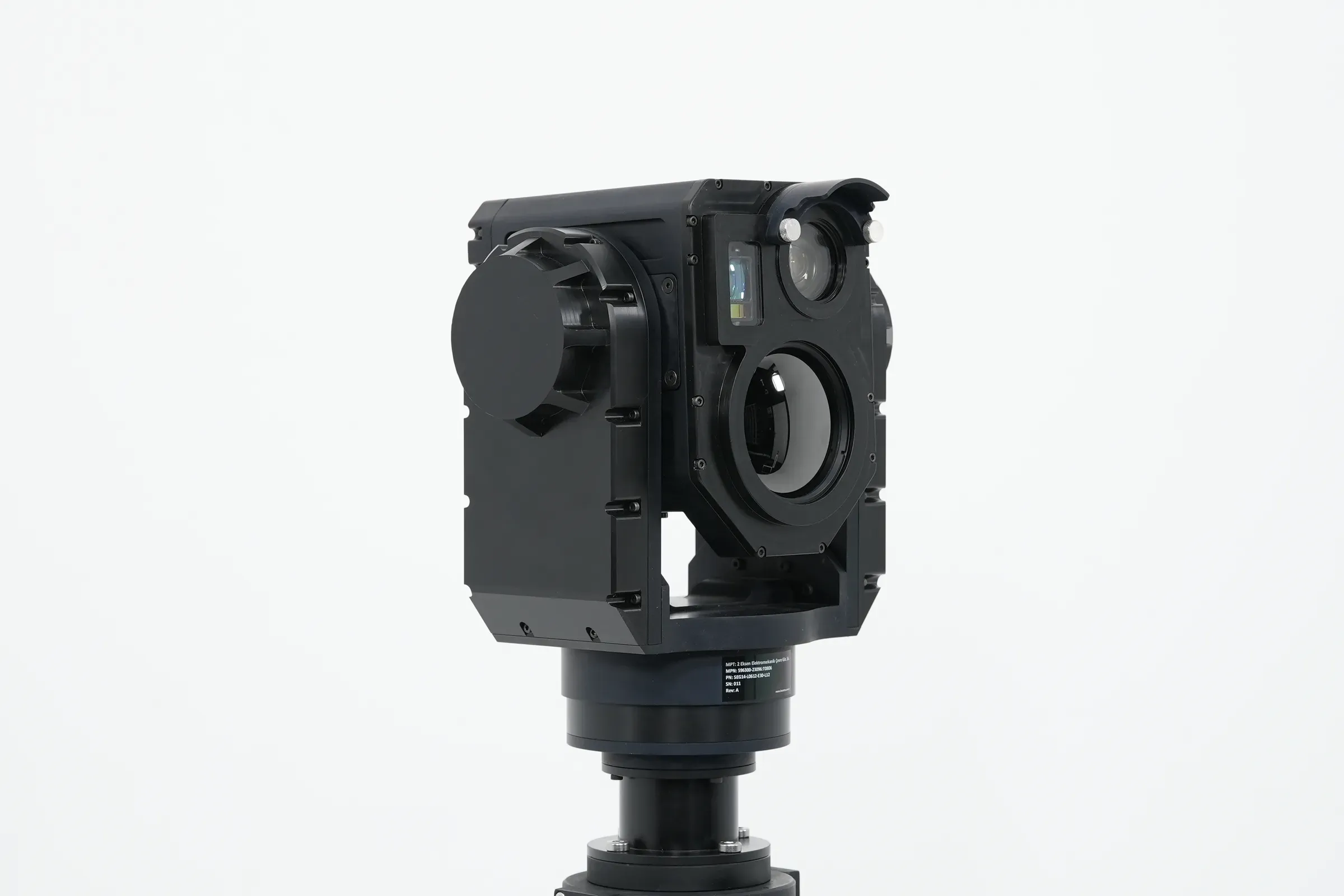

Kolonunda güneşlikli SEG14

Kolonunda güneşlikli SEG14

2 / 20

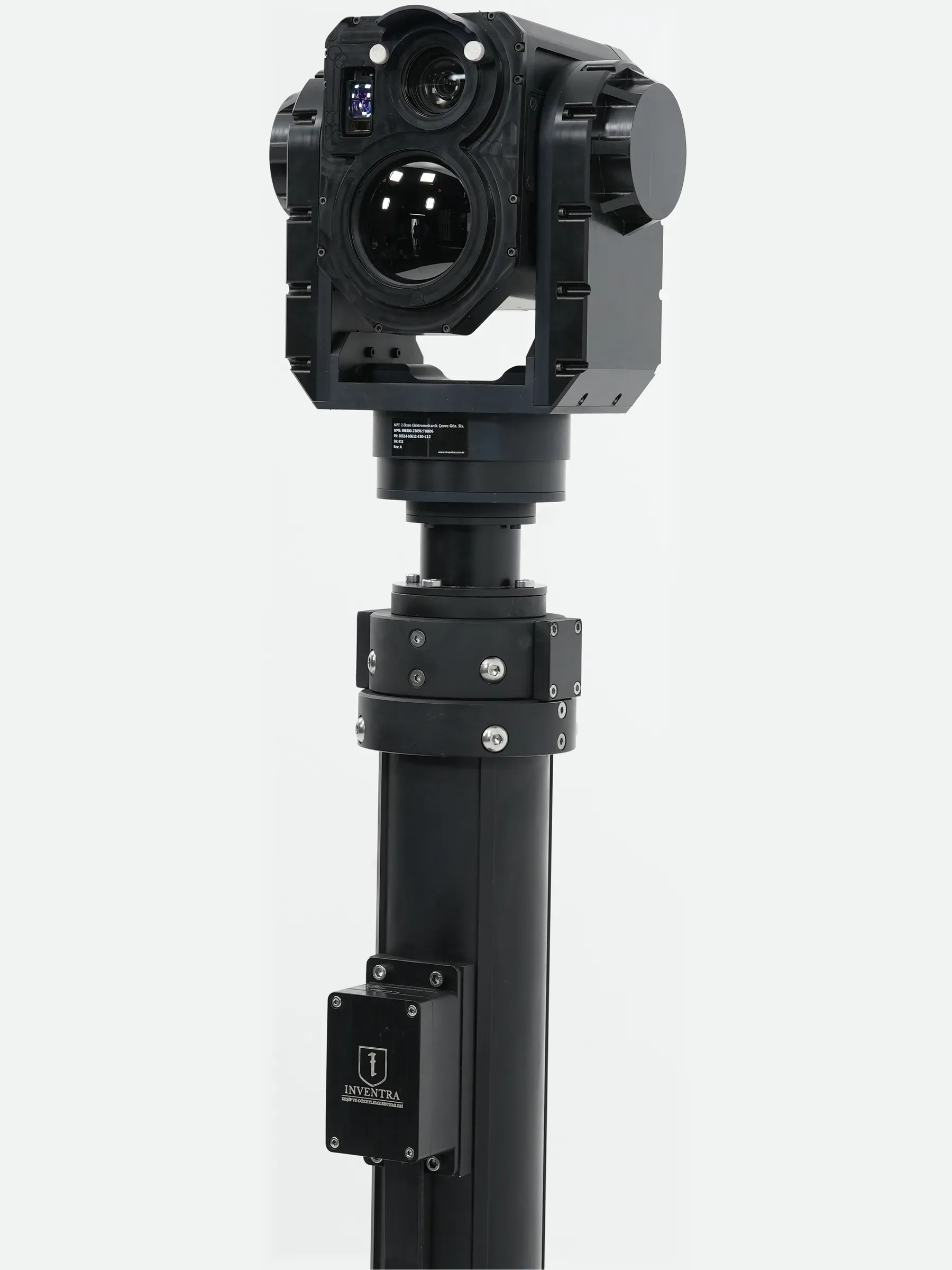

Tam boy kolon üzerinde SEG14

Tam boy kolon üzerinde SEG14

3 / 20

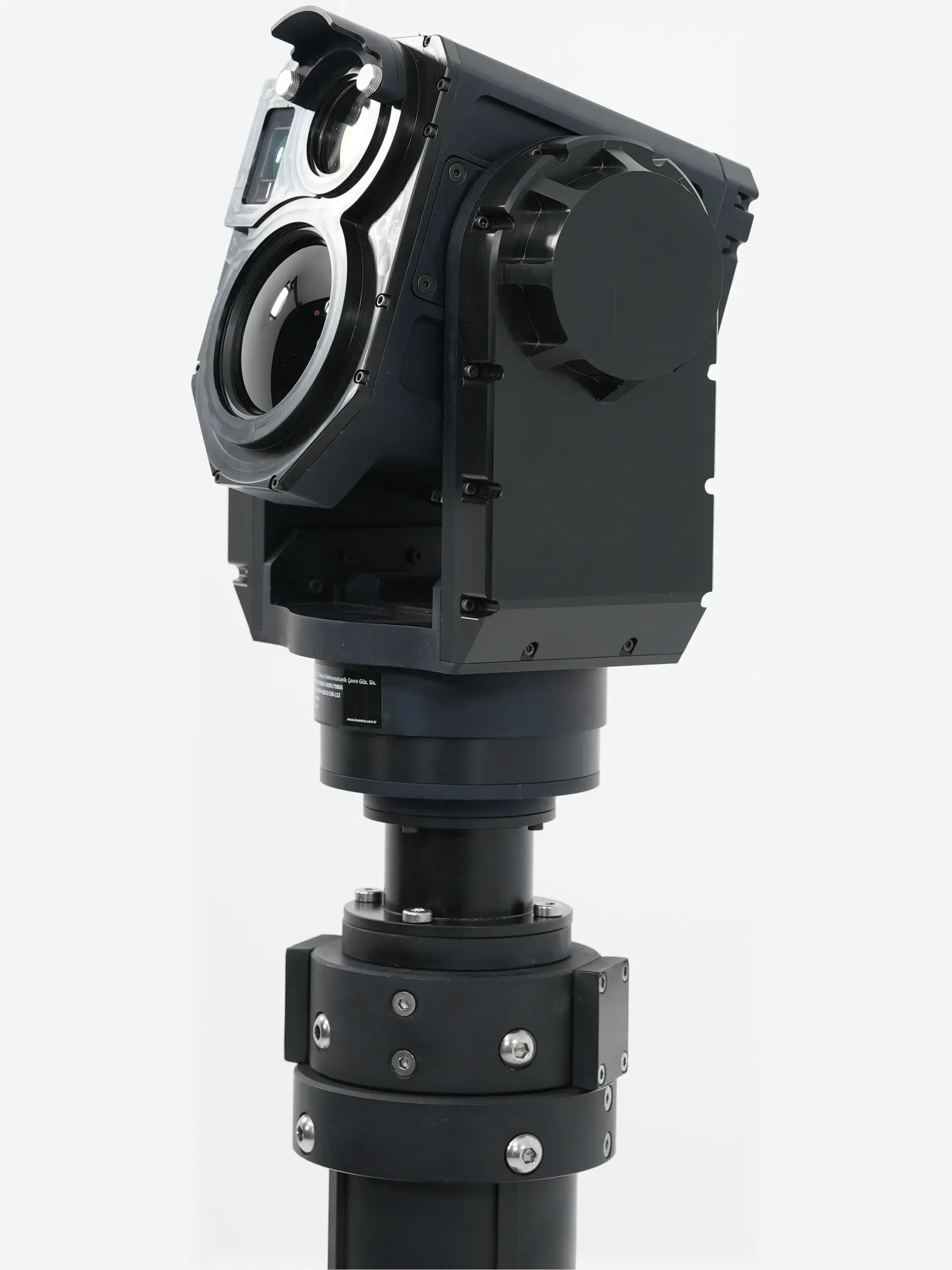

Kolonunda yukarı eğilmiş SEG14

Kolonunda yukarı eğilmiş SEG14

4 / 20

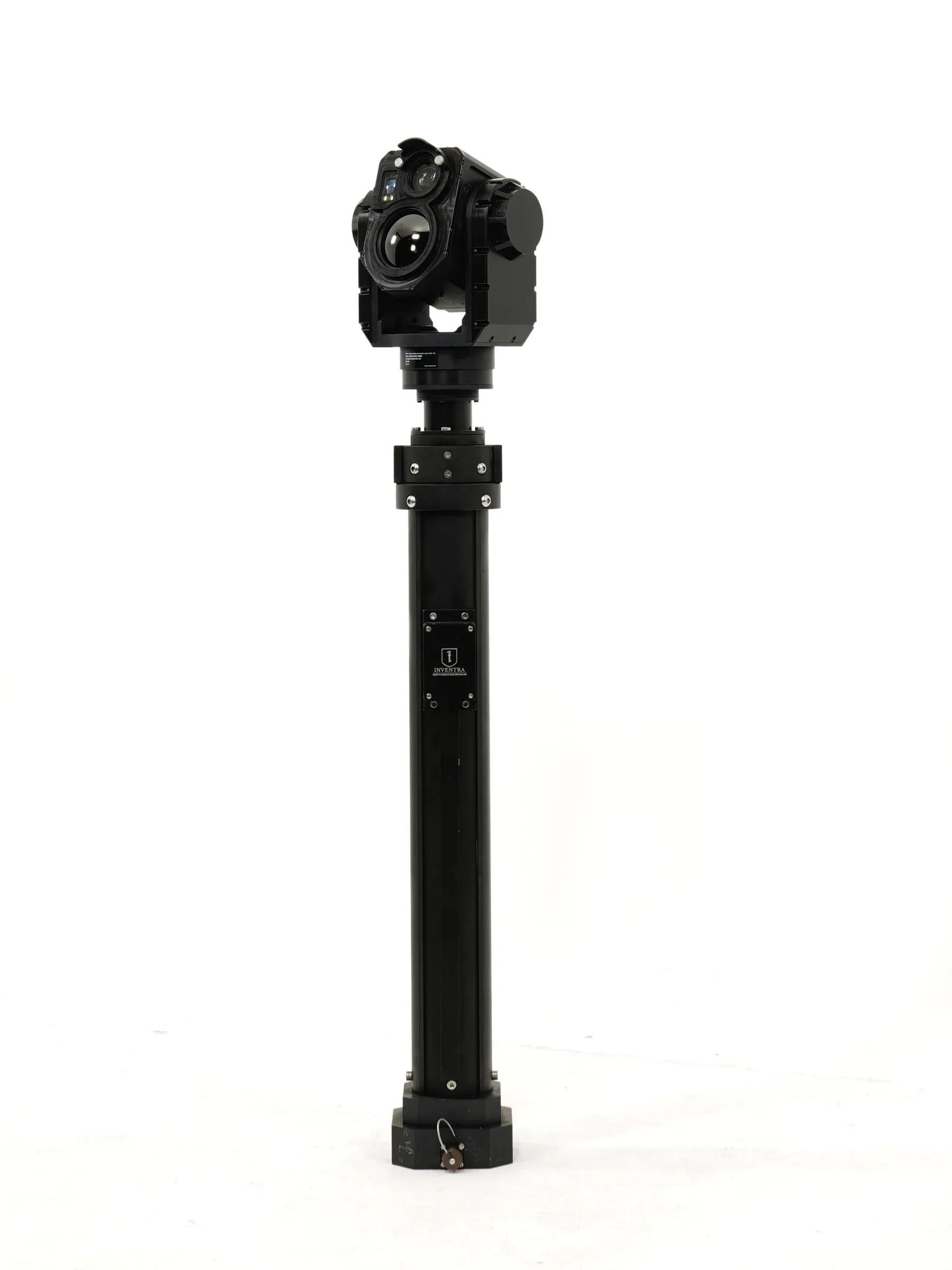

Kolonunun tepesinde SEG14

Kolonunun tepesinde SEG14

5 / 20

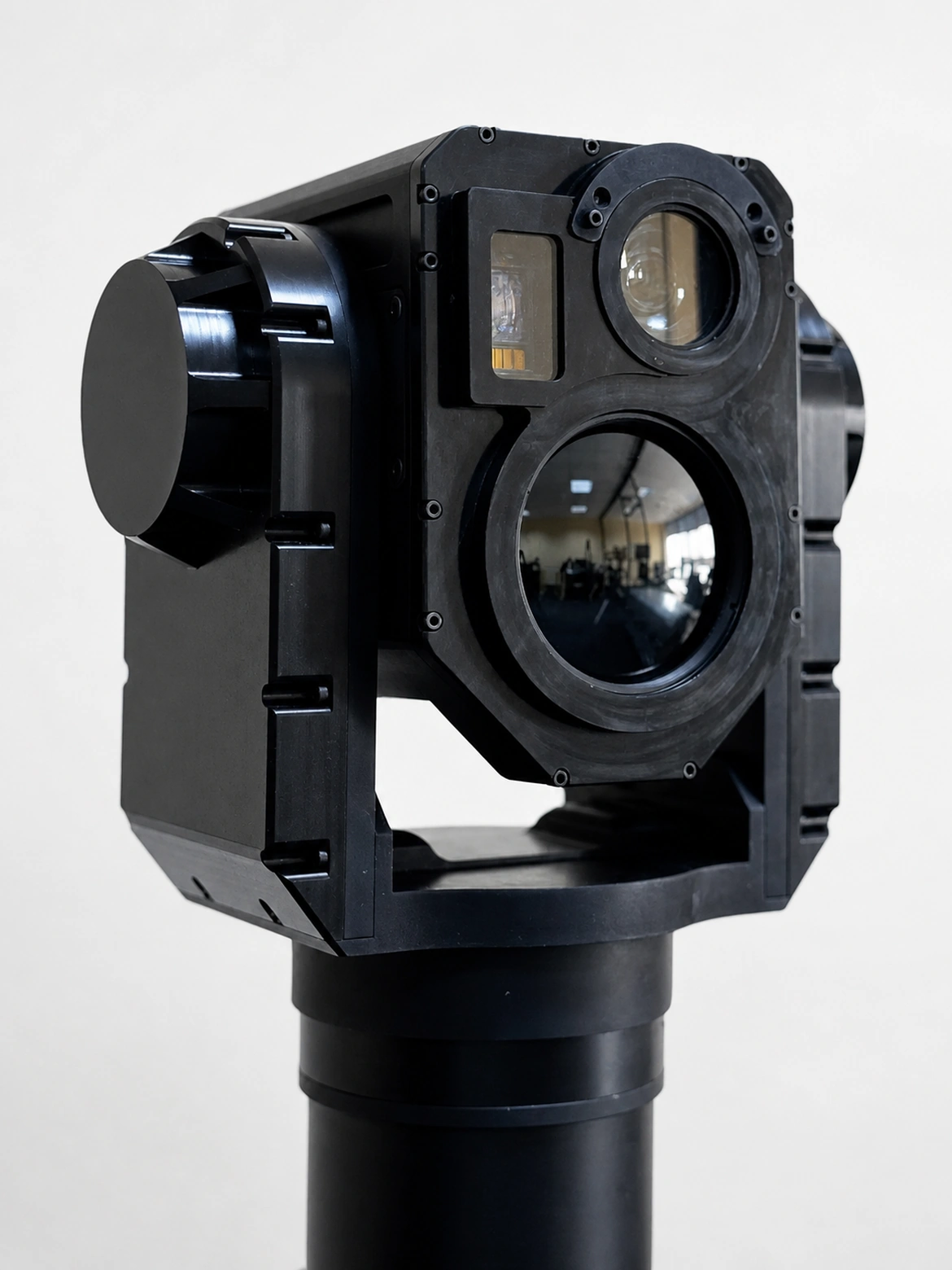

Kolonunda dışa dönmüş SEG14

Kolonunda dışa dönmüş SEG14

6 / 20

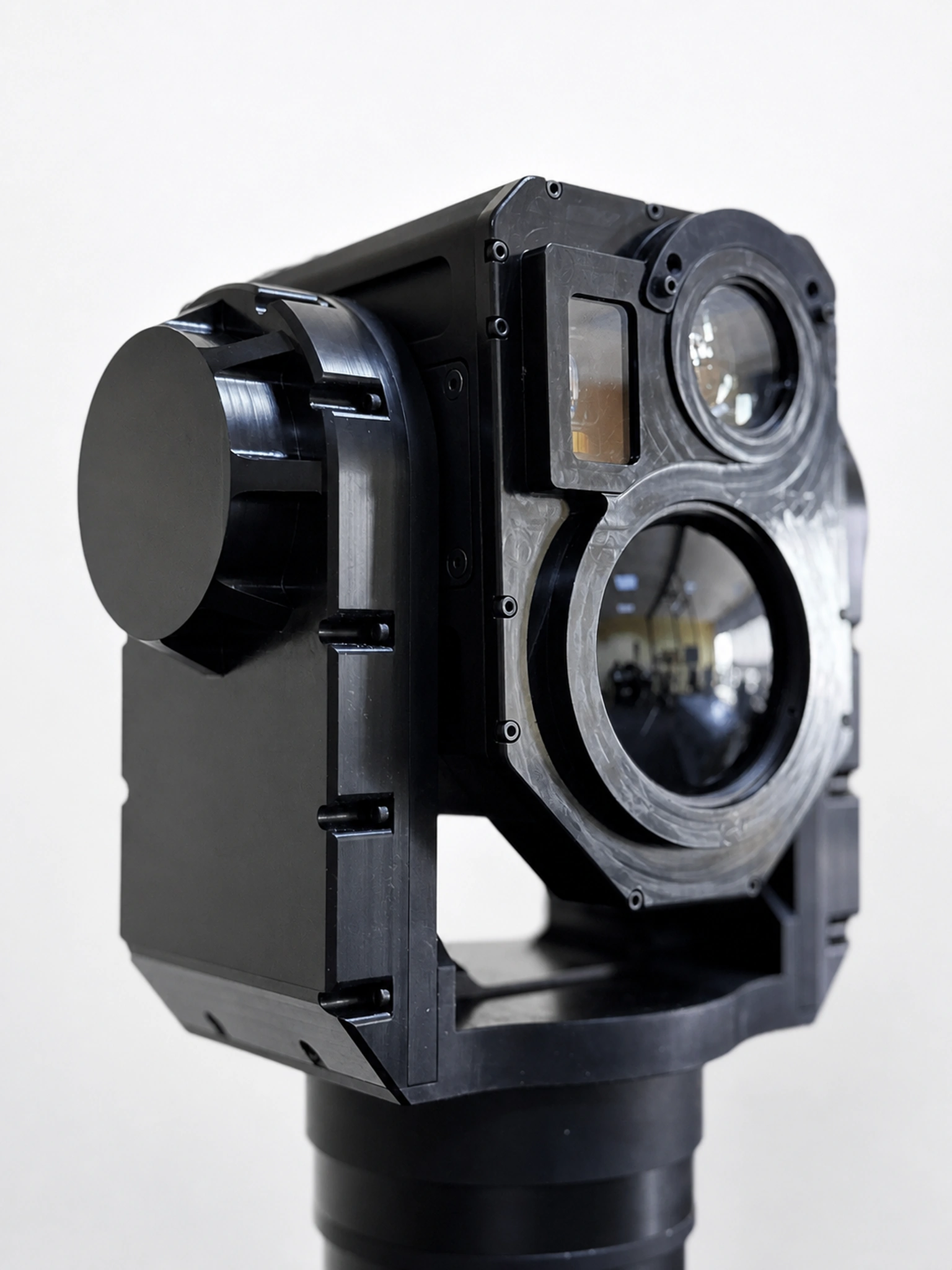

SEG14 ön plakasındaki kaplamalı lensler

SEG14 ön plakasındaki kaplamalı lensler

7 / 20

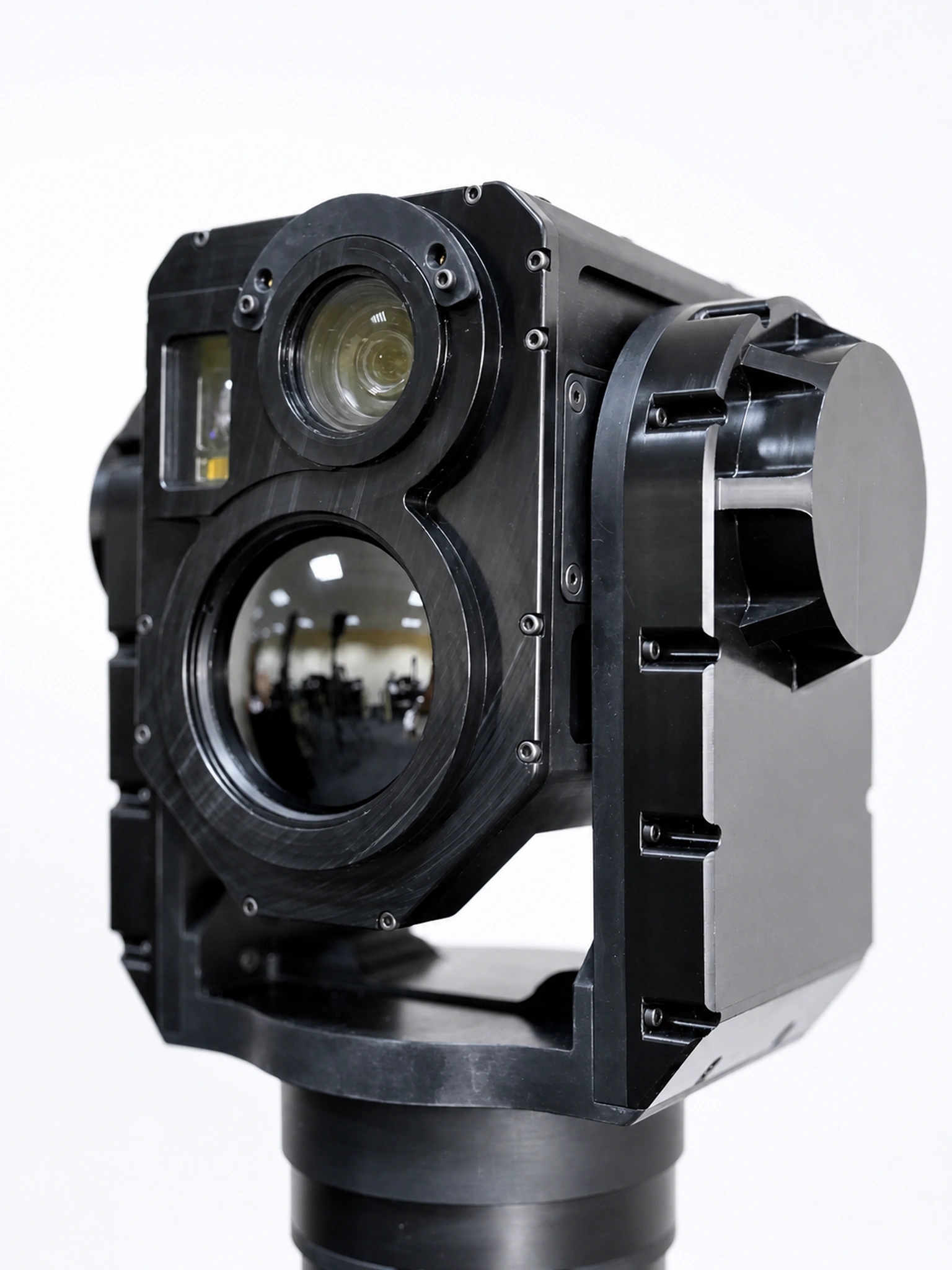

SEG14 alt lensi ve üst penceresi

SEG14 alt lensi ve üst penceresi

8 / 20

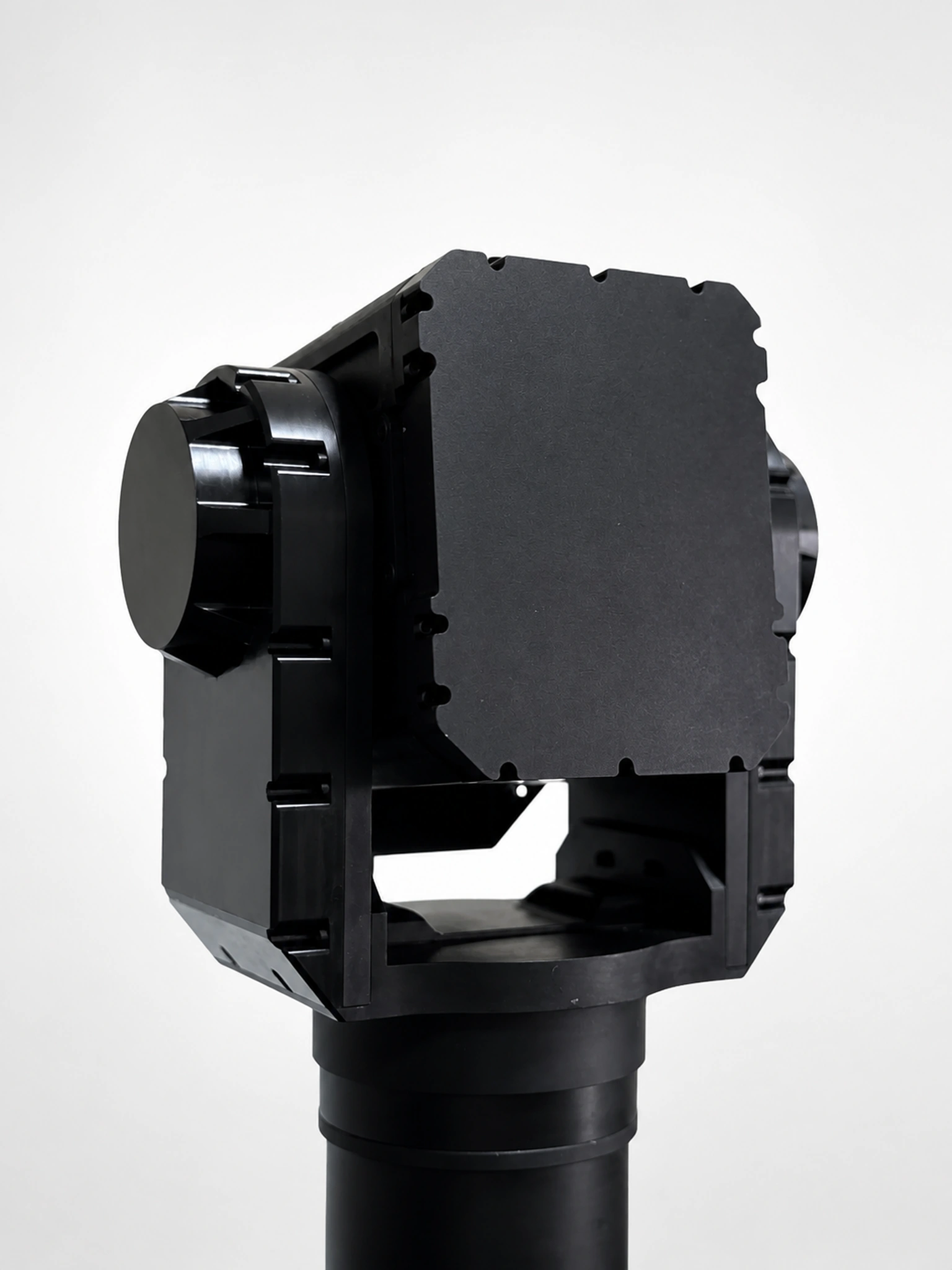

SEG14 arka paneli

SEG14 arka paneli

9 / 20

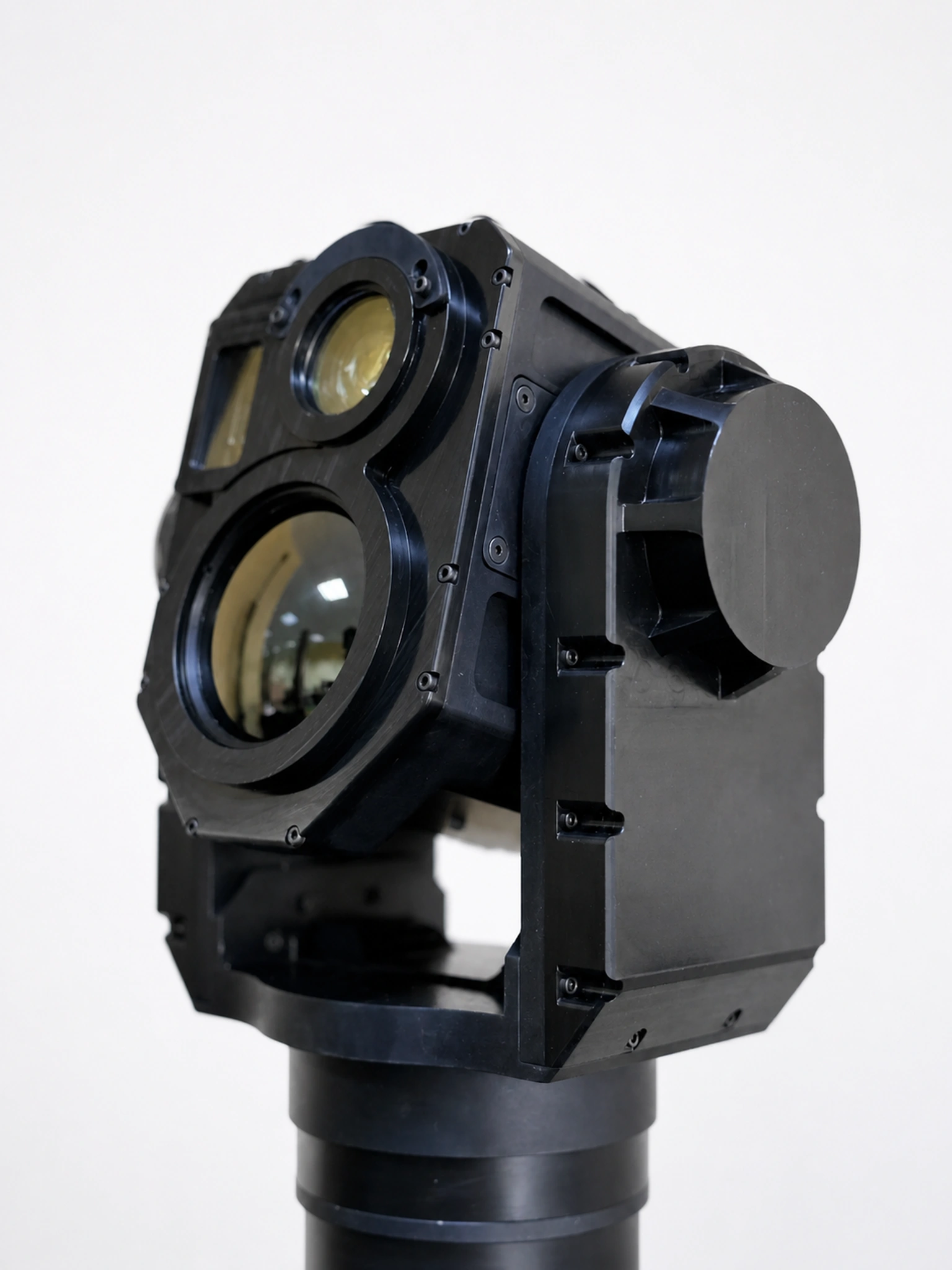

SEG14 üzerindeki altın kaplamalı pencereler

SEG14 üzerindeki altın kaplamalı pencereler

10 / 20

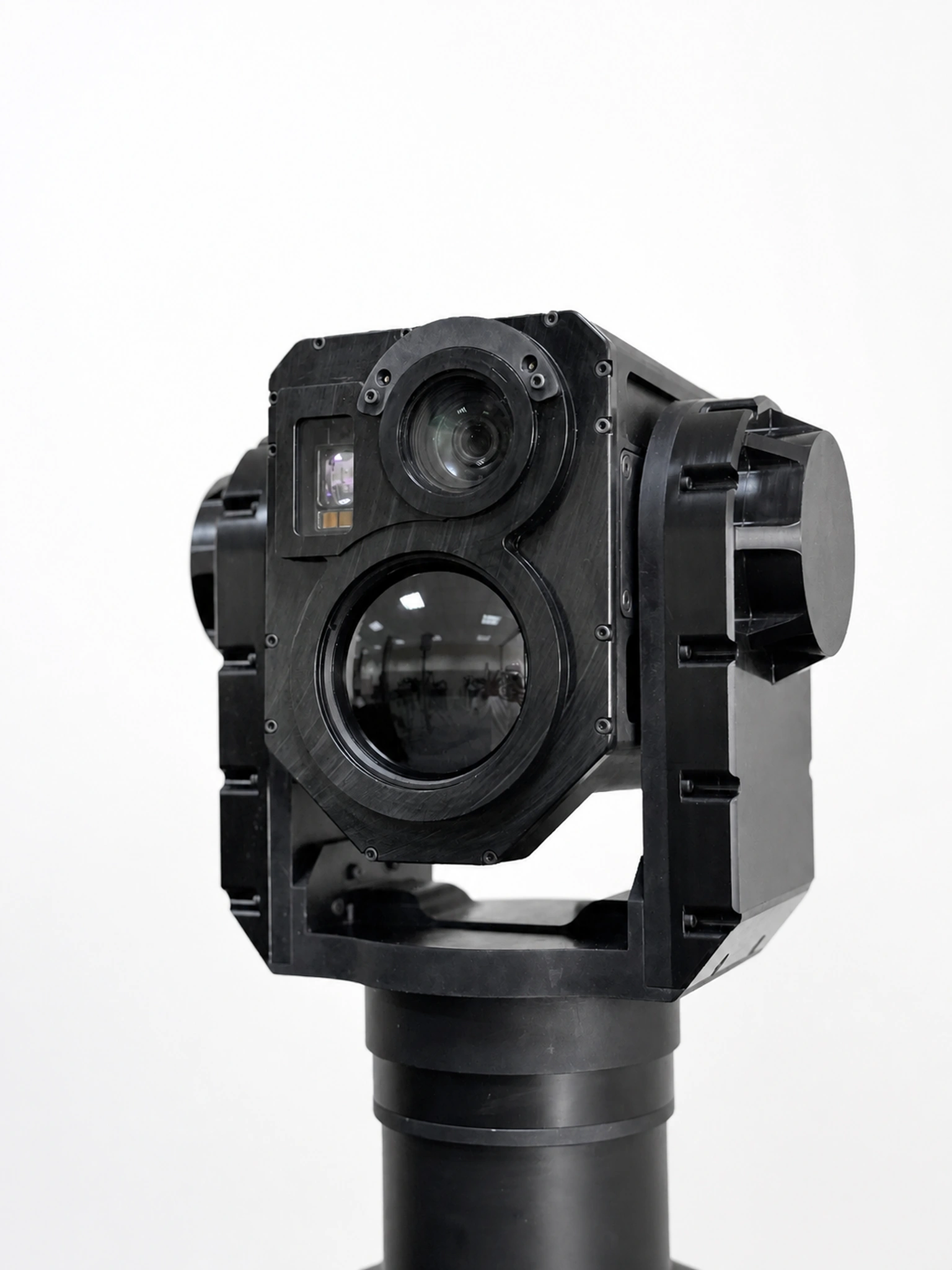

Kolonunda öne bakan SEG14

Kolonunda öne bakan SEG14

11 / 20

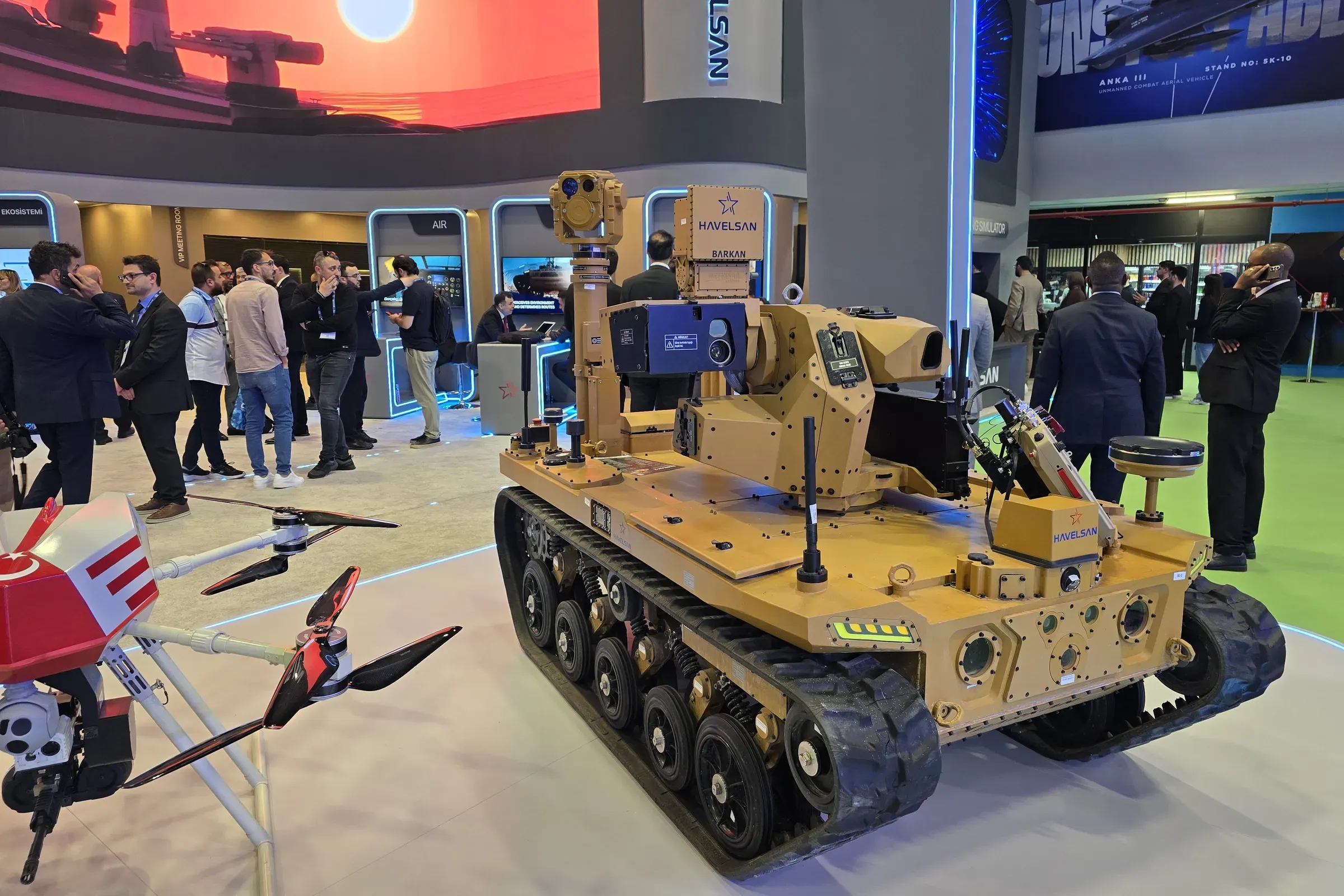

Fuarda BARKAN mastında SEG14

Fuarda BARKAN mastında SEG14

12 / 20

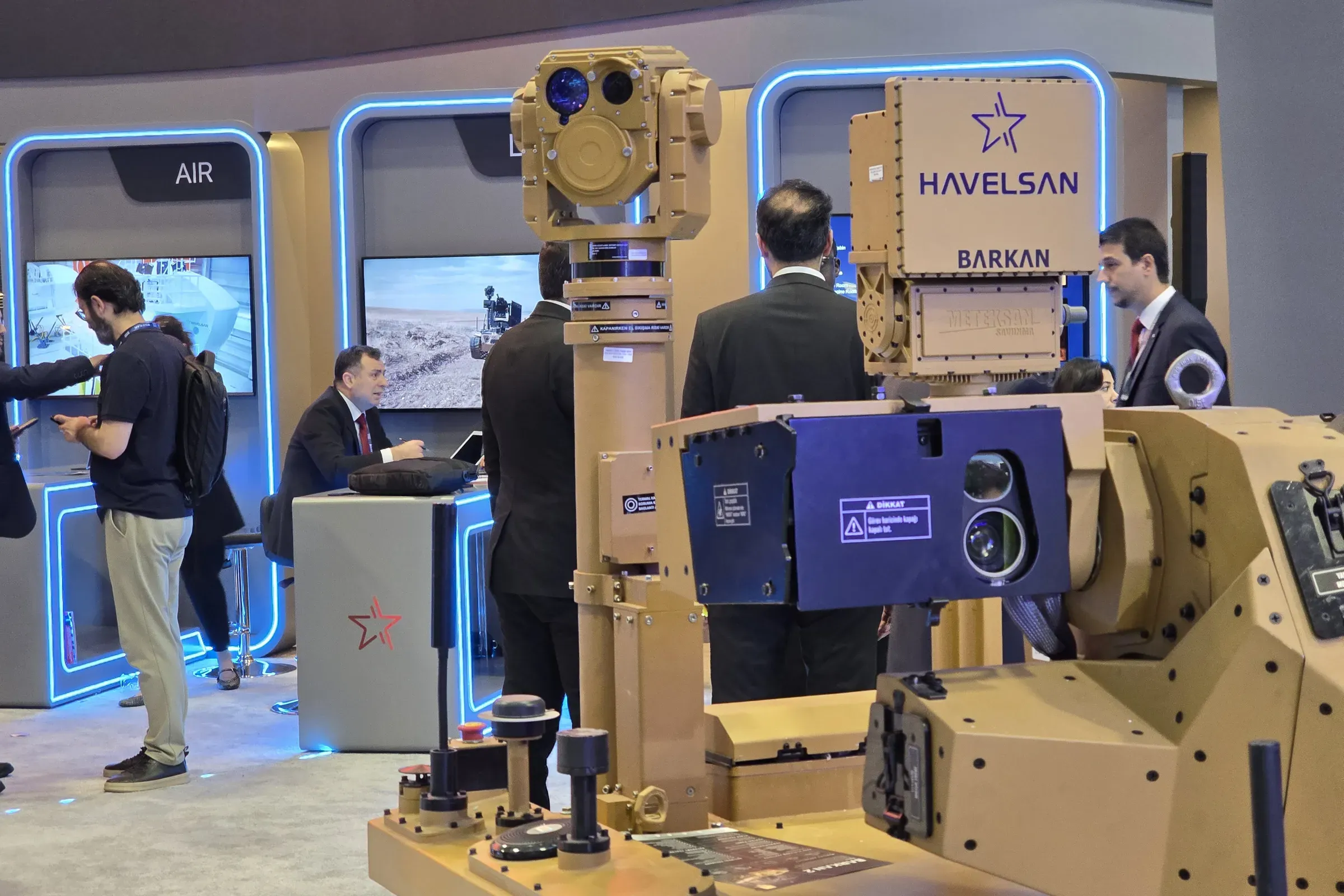

BARKAN silah istasyonunun üstünde SEG14

BARKAN silah istasyonunun üstünde SEG14

13 / 20

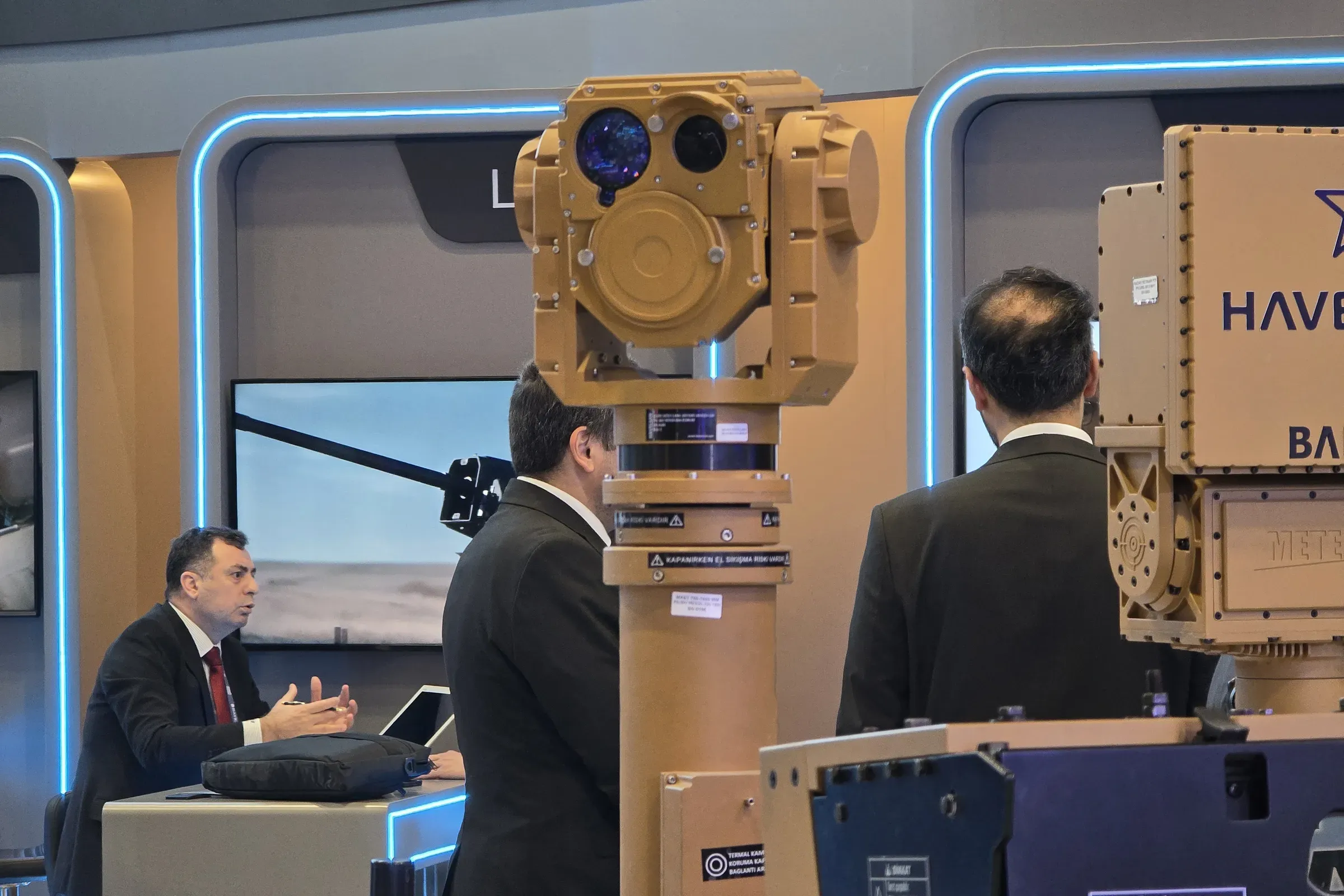

Fuar standında yükseltilmiş SEG14

Fuar standında yükseltilmiş SEG14

14 / 20

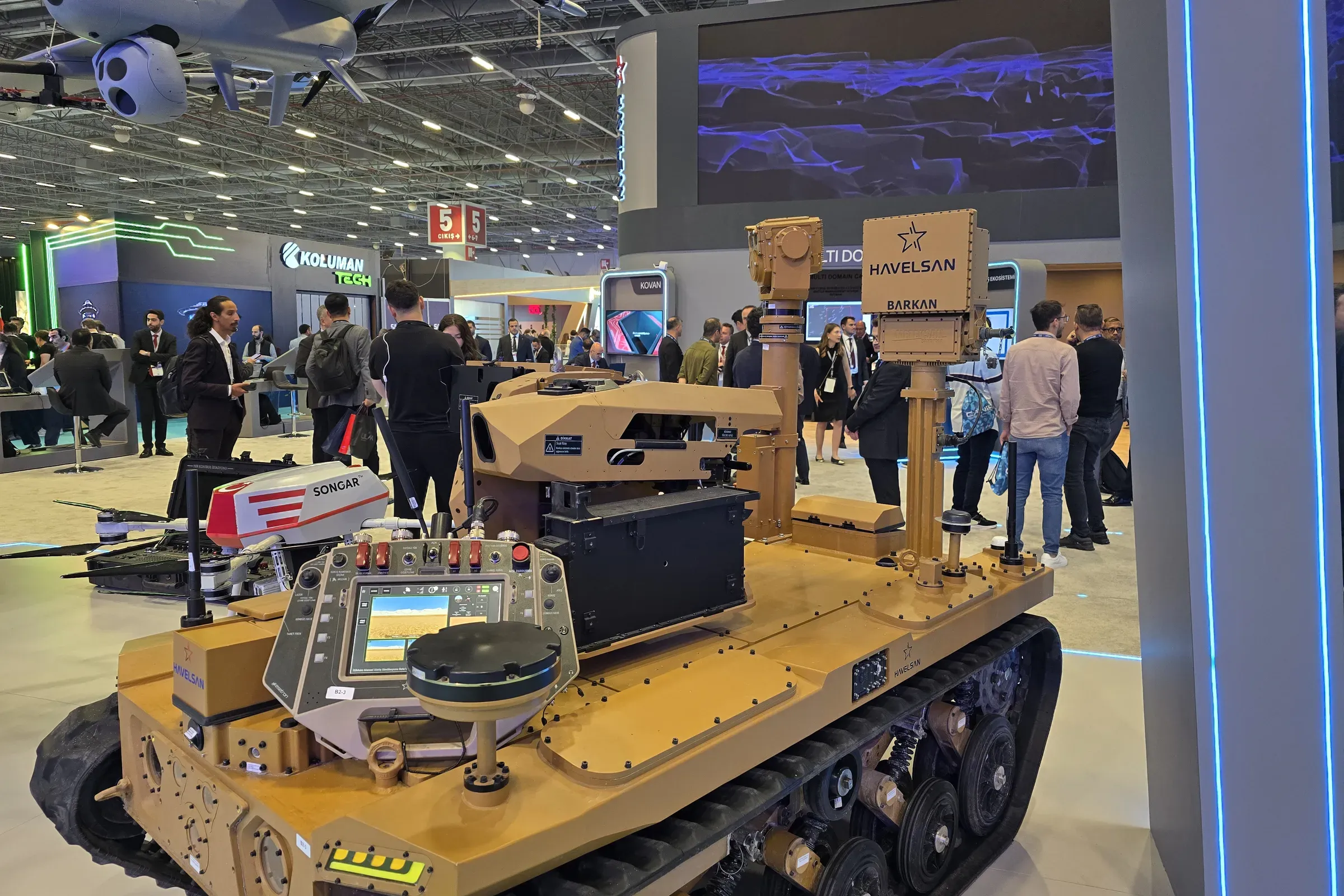

SEG14 mastı açık BARKAN

SEG14 mastı açık BARKAN

15 / 20

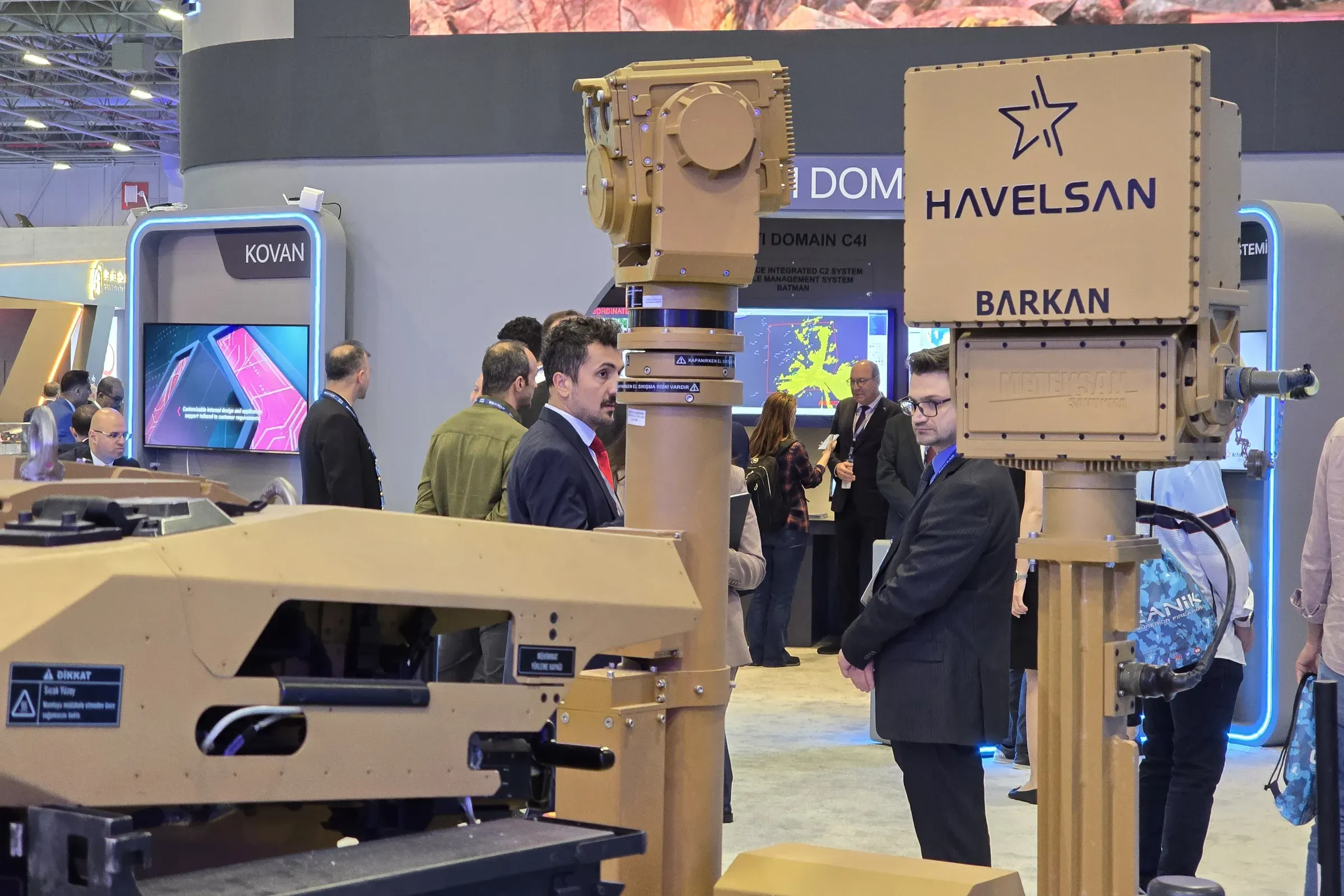

BARKAN üzerinde mast yüksekliğinde SEG14

BARKAN üzerinde mast yüksekliğinde SEG14

16 / 20

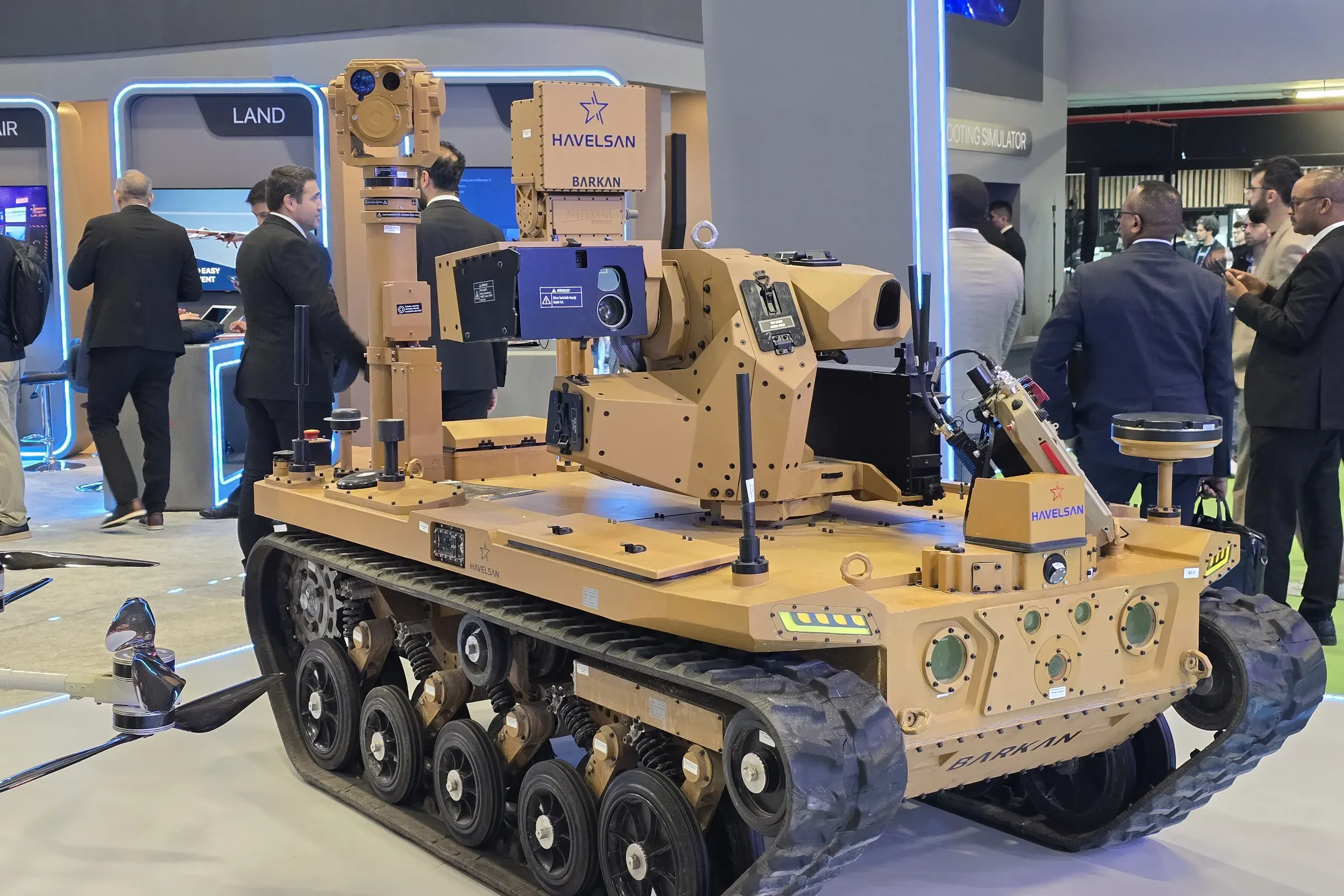

BARKAN gövdesinde SEG14 ve silah istasyonu

BARKAN gövdesinde SEG14 ve silah istasyonu

17 / 20

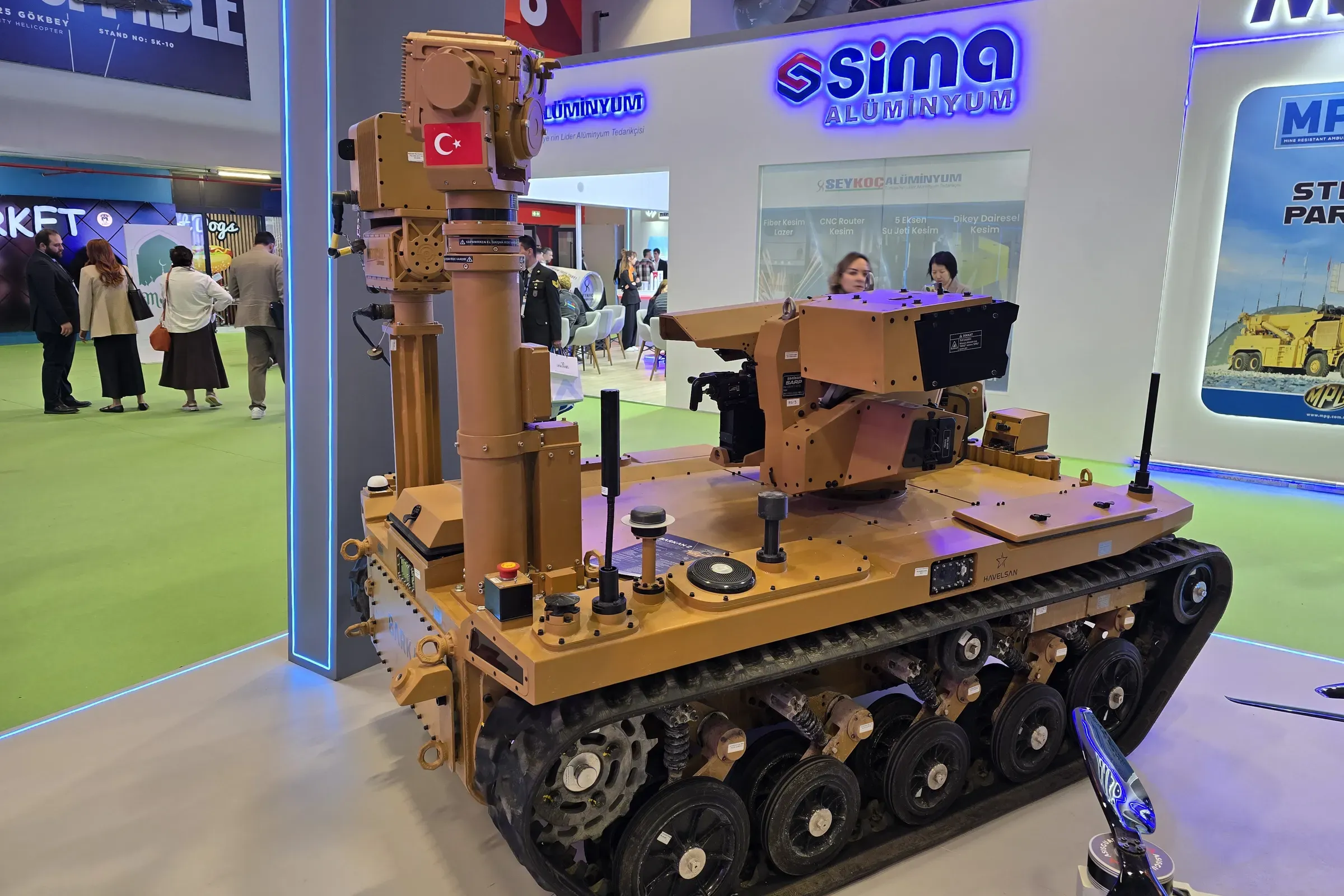

BARKAN üzerinde açık mastta SEG14

BARKAN üzerinde açık mastta SEG14

18 / 20

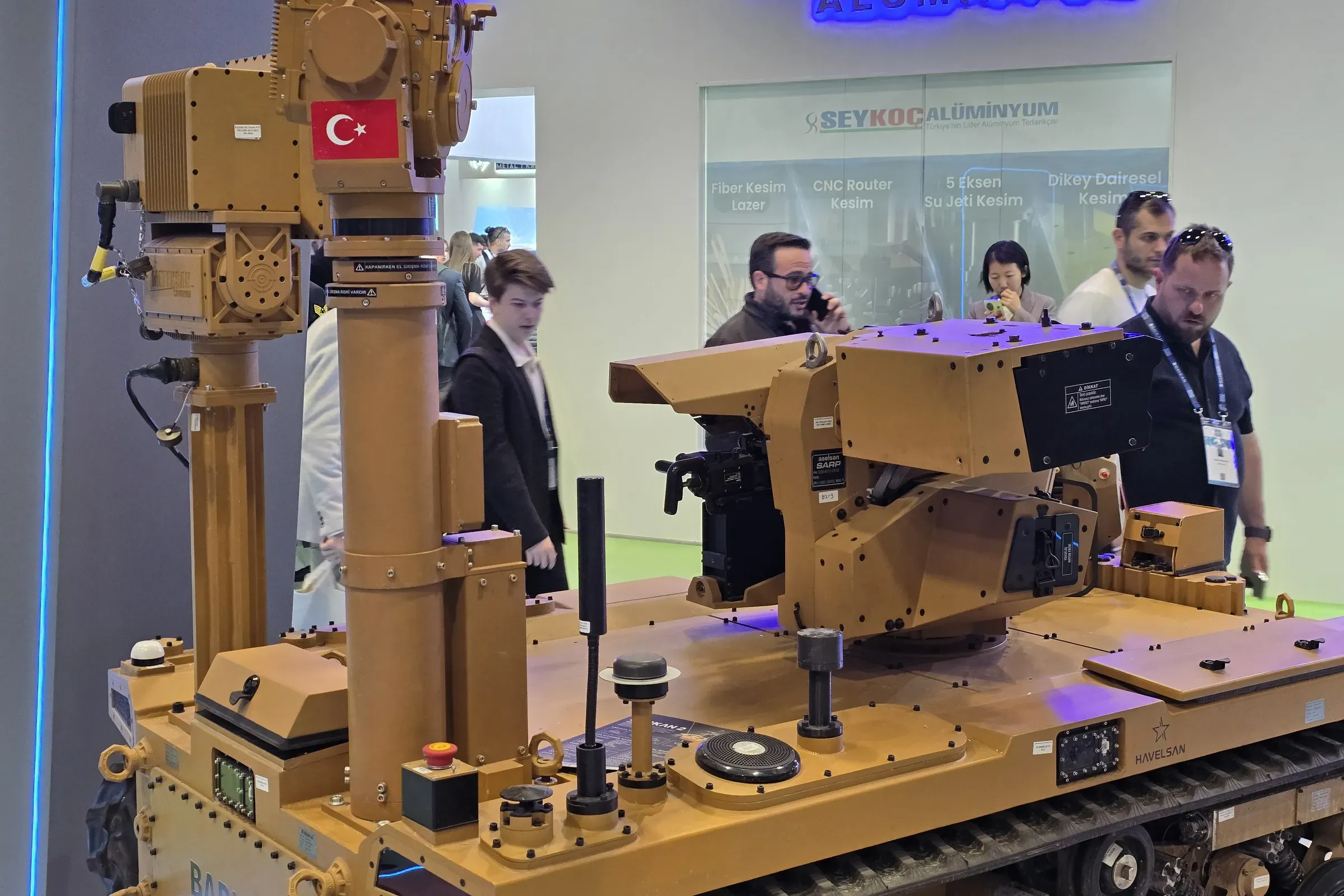

BARKAN gövdesinde açık iki mast

BARKAN gövdesinde açık iki mast

19 / 20

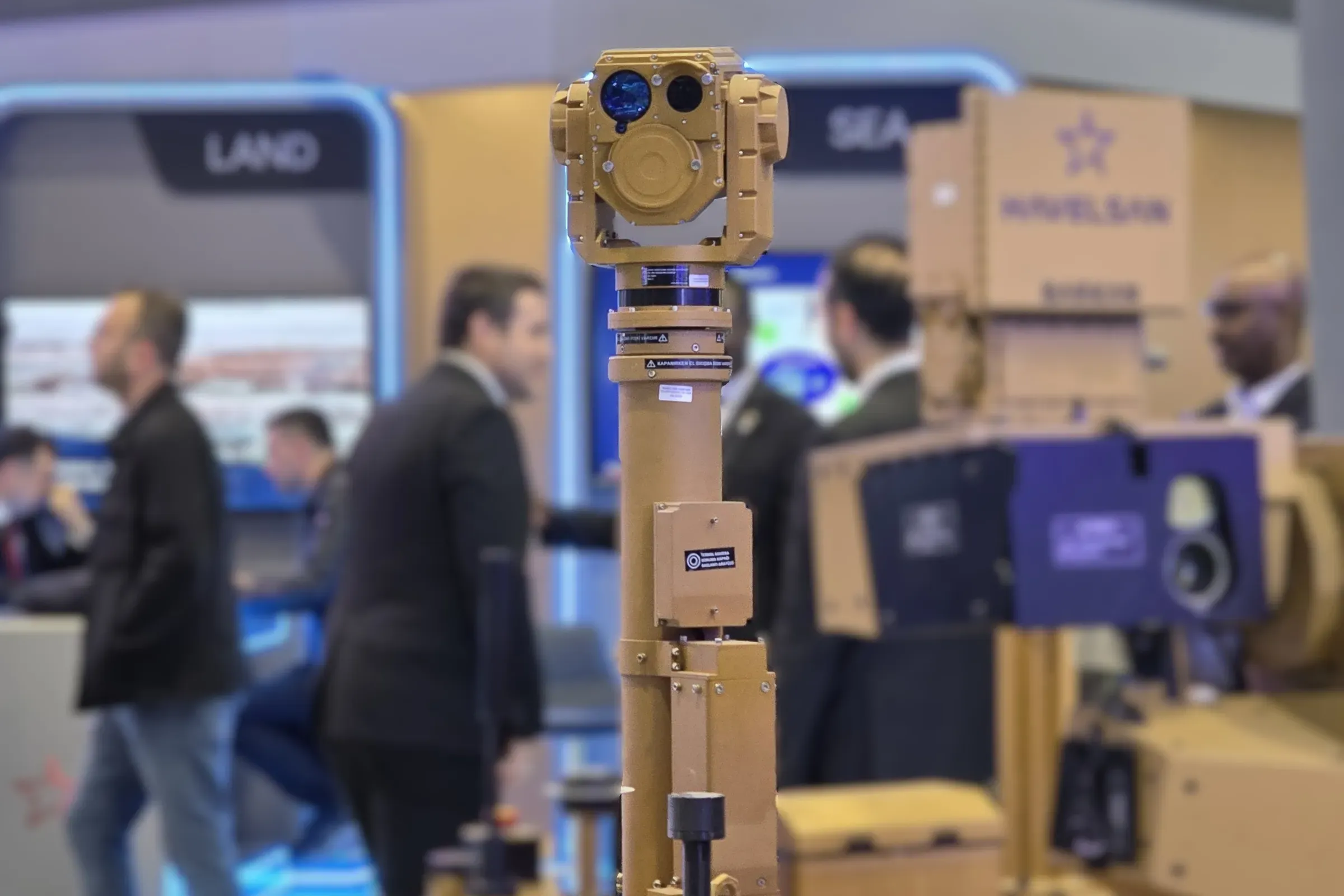

Fuarda sütunu üzerinde çöl rengi SEG14
