Pan-Tilt ve Pozisyonlama Sistemleri

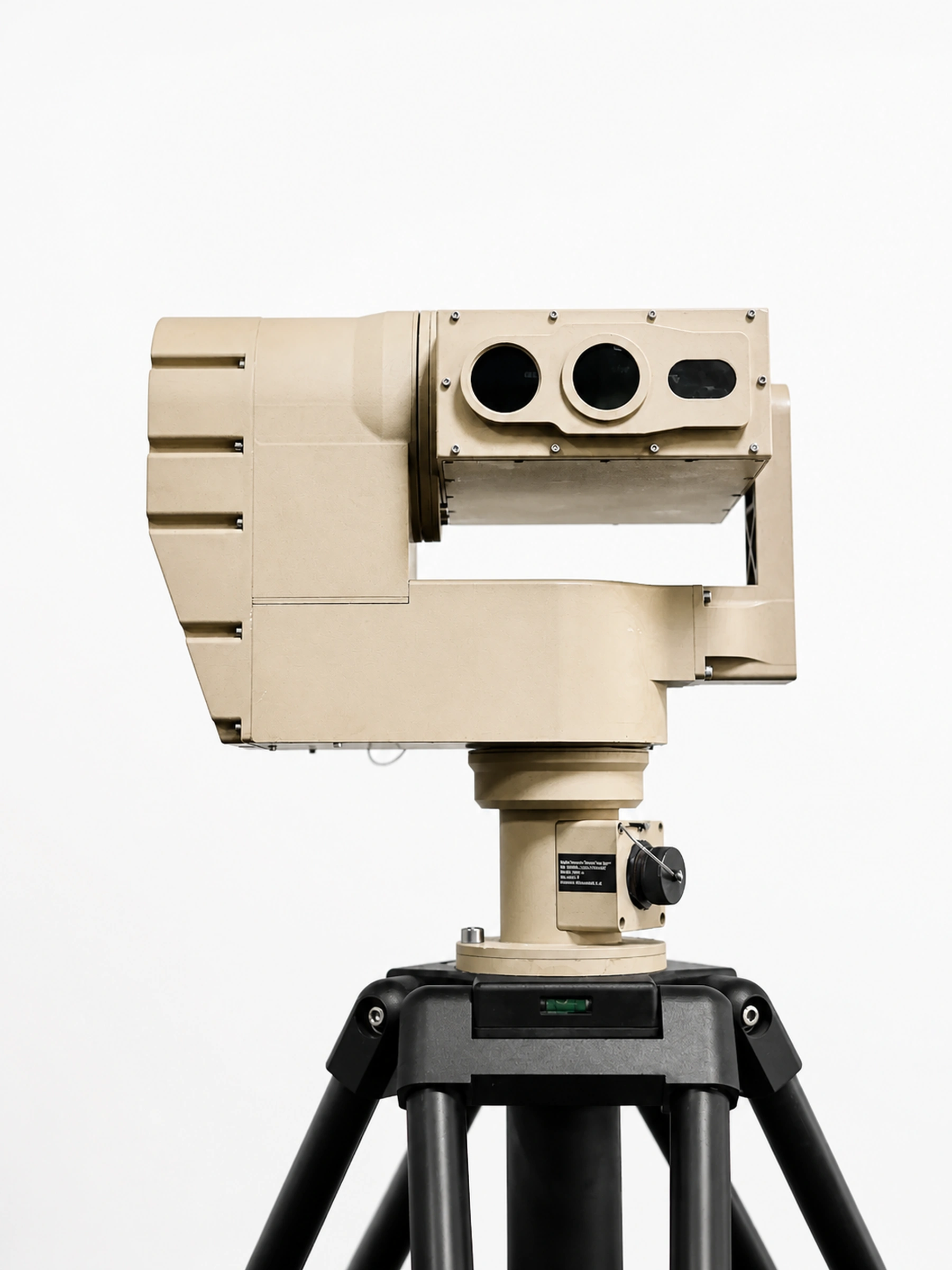

PED12
Stabilize Elektromekanik Pan-Tilt
Jiroskobik stabilize, yüksek kapasiteli pan-tilt; U-kol genişliği yapılandırılabilir. Araçlardan ve kararsız platformlardan uzun menzilli gözetleme için.
- N × 360°
- 0,002° Çözünürlük
- 60 pcs Hat
- 0,04°
- Doğruluk
- 0,002°
- Eksen Çözünürlüğü
- 16,1 kg
- Ağırlık
Öne Çıkanlar
01Jiroskobik stabilizasyon
Kararsız platformda sabit takip
Jiroskobik stabilizasyon, platform hareket ederken faydalı yükü hedefte tutar. Gemide veya hareket hâlindeki bir araçta bu, kullanılabilir görüntü ile arama deseni arasındaki farktır.
- İkincil enkoderle 0,001°'ye çift çevrim kontrol
- 0,04° pozisyonlama doğruluğu, 0,002° çözünürlük

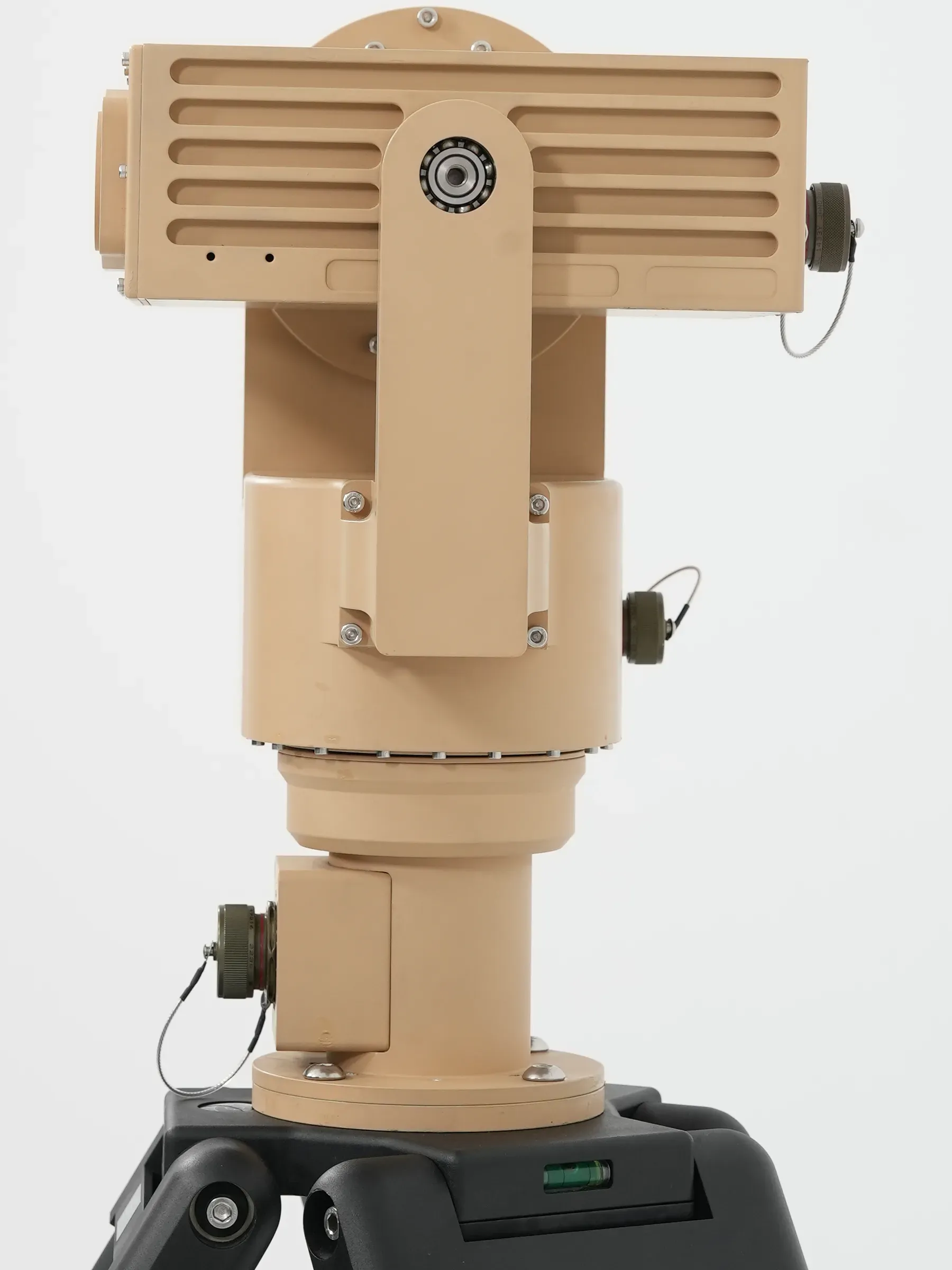

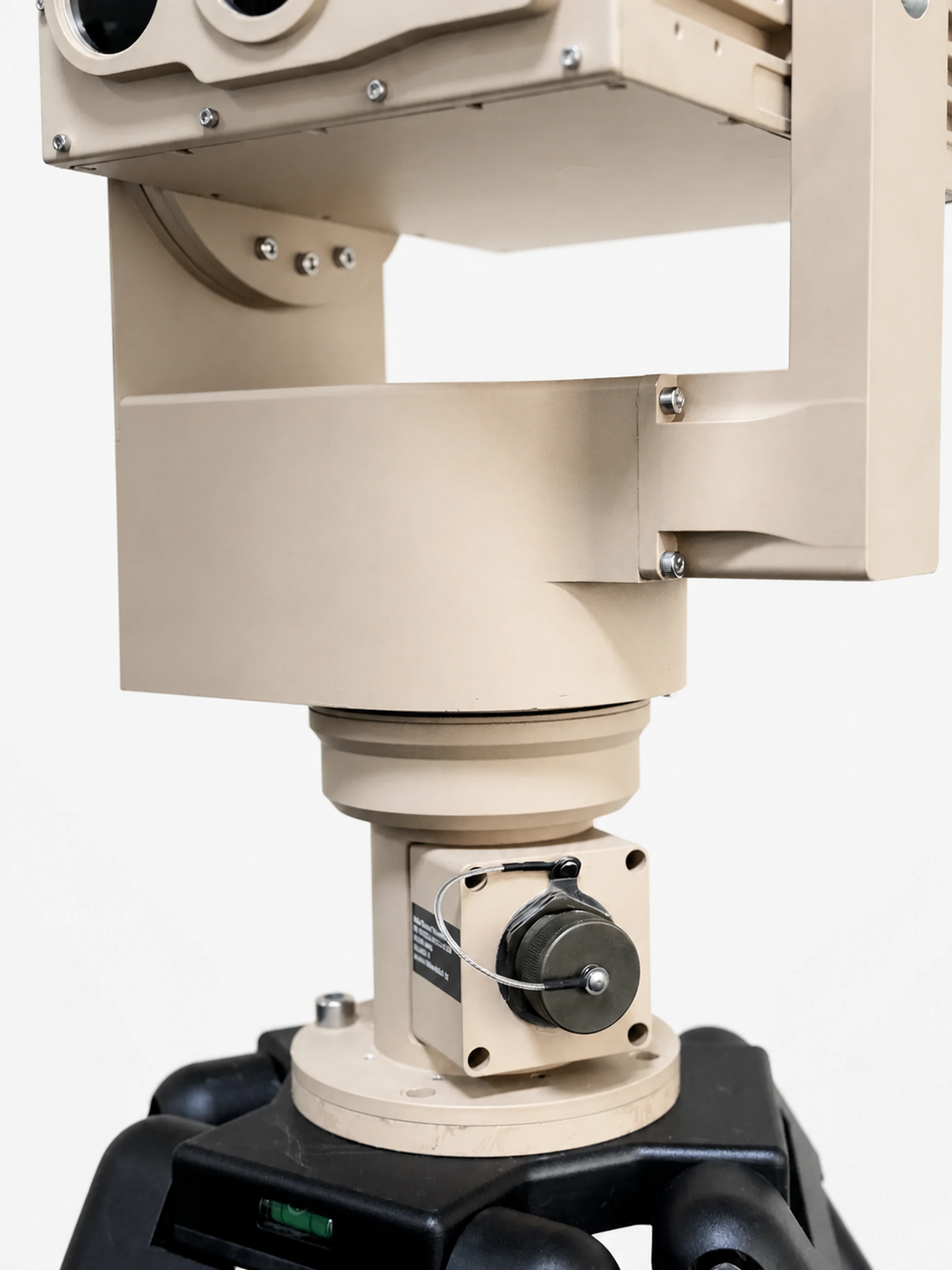

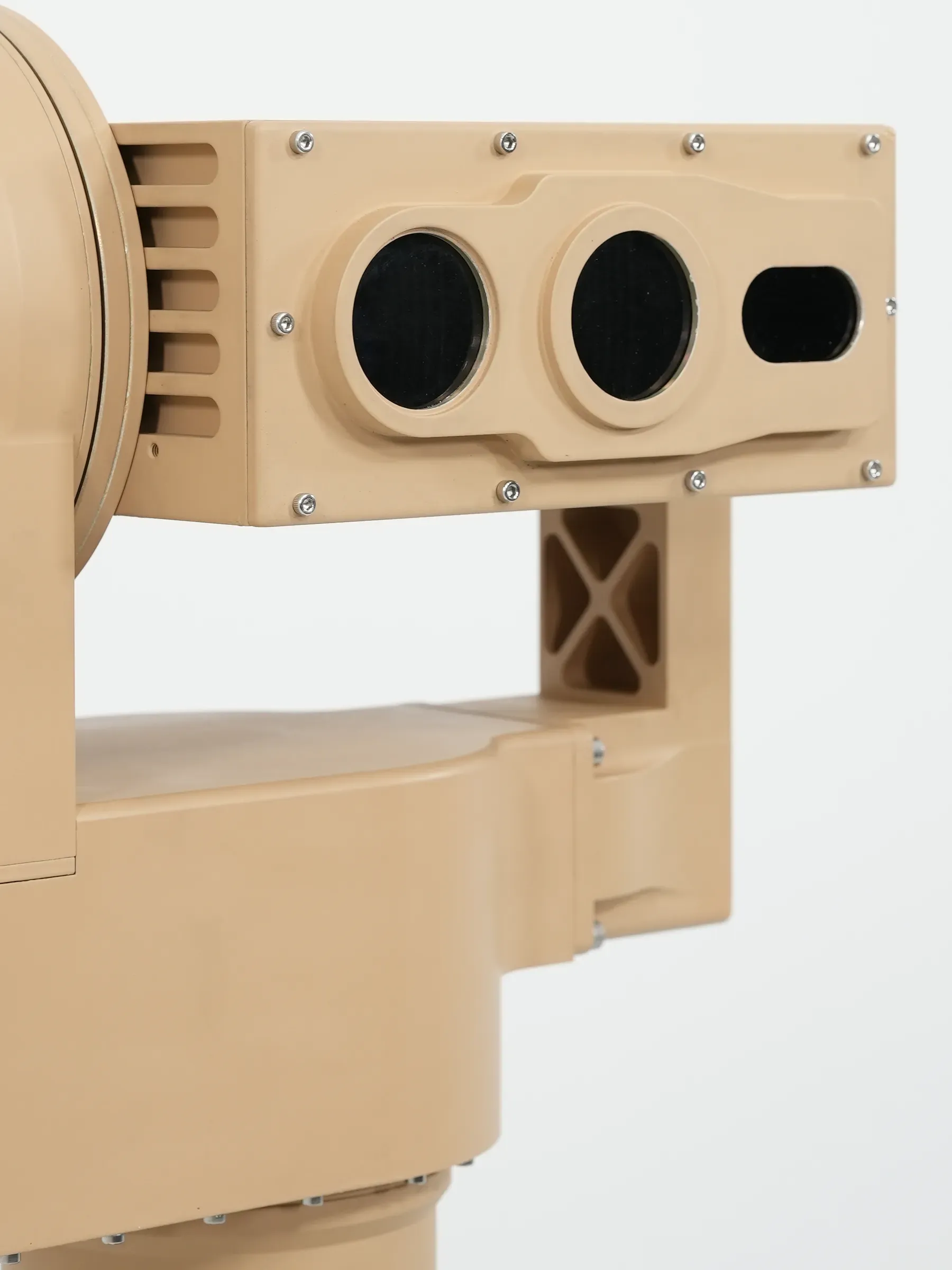

02Yapılandırılabilir U-kol
Kol genişliği taşınan yüke göre ayarlanır
U-kol genişliği sabit değildir, sensör setine göre yapılandırılır. Merkez dışı veya büyük bir faydalı yük tilt eksenine eksantrik binmek yerine dengelenebilir.
- Konfigürasyona göre 275 Nm'ye kadar nominal tilt torku
- Opsiyonel video takip

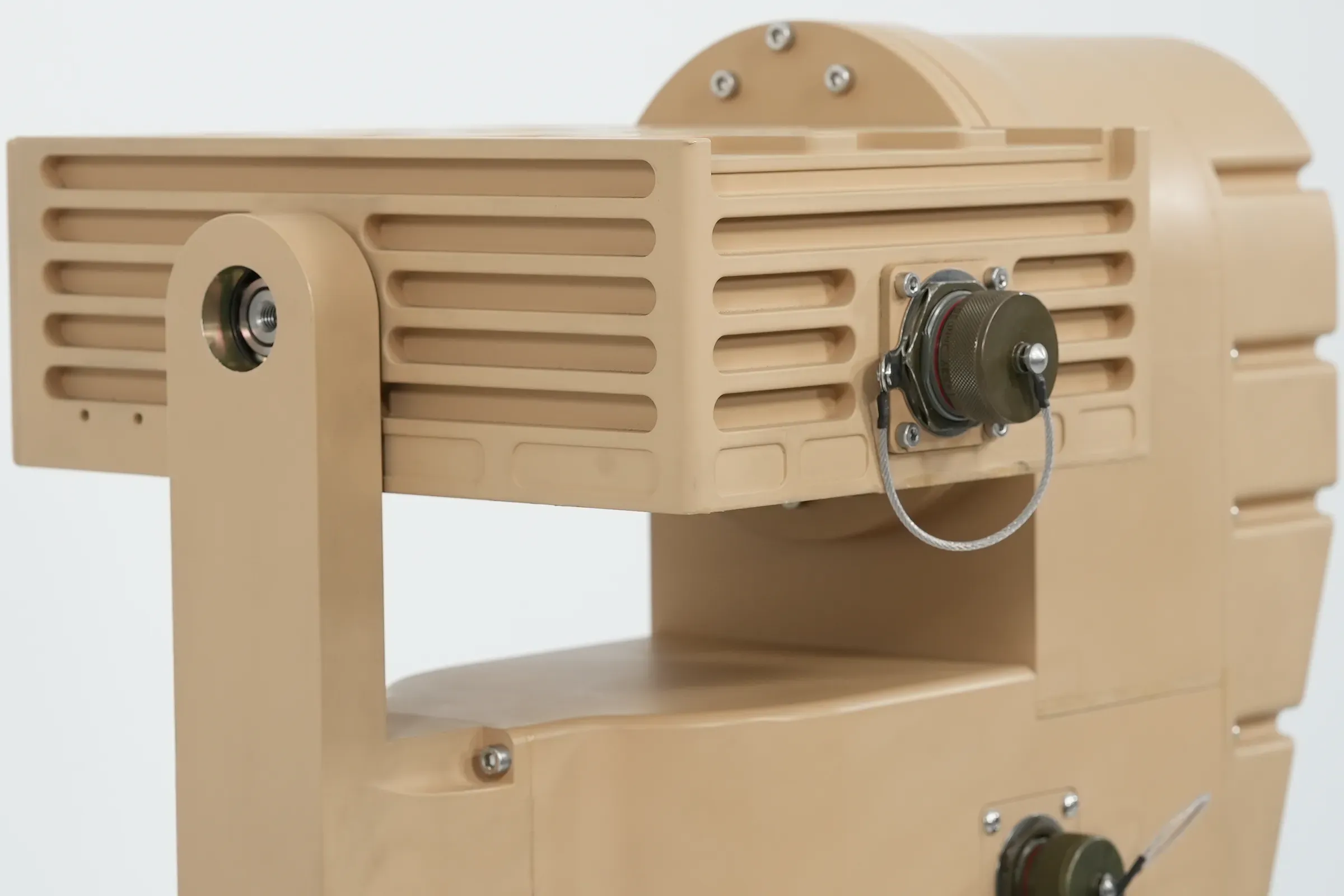

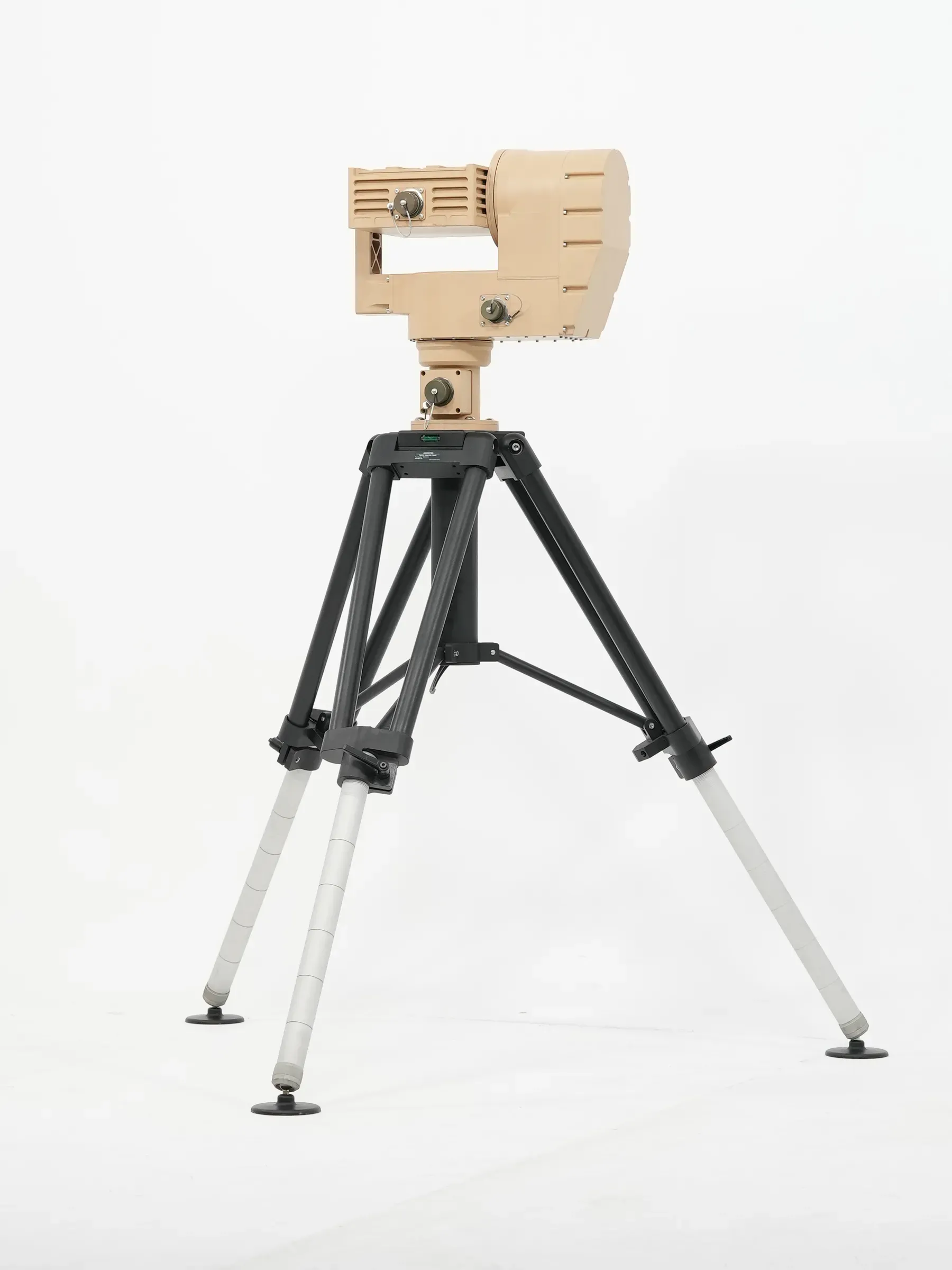

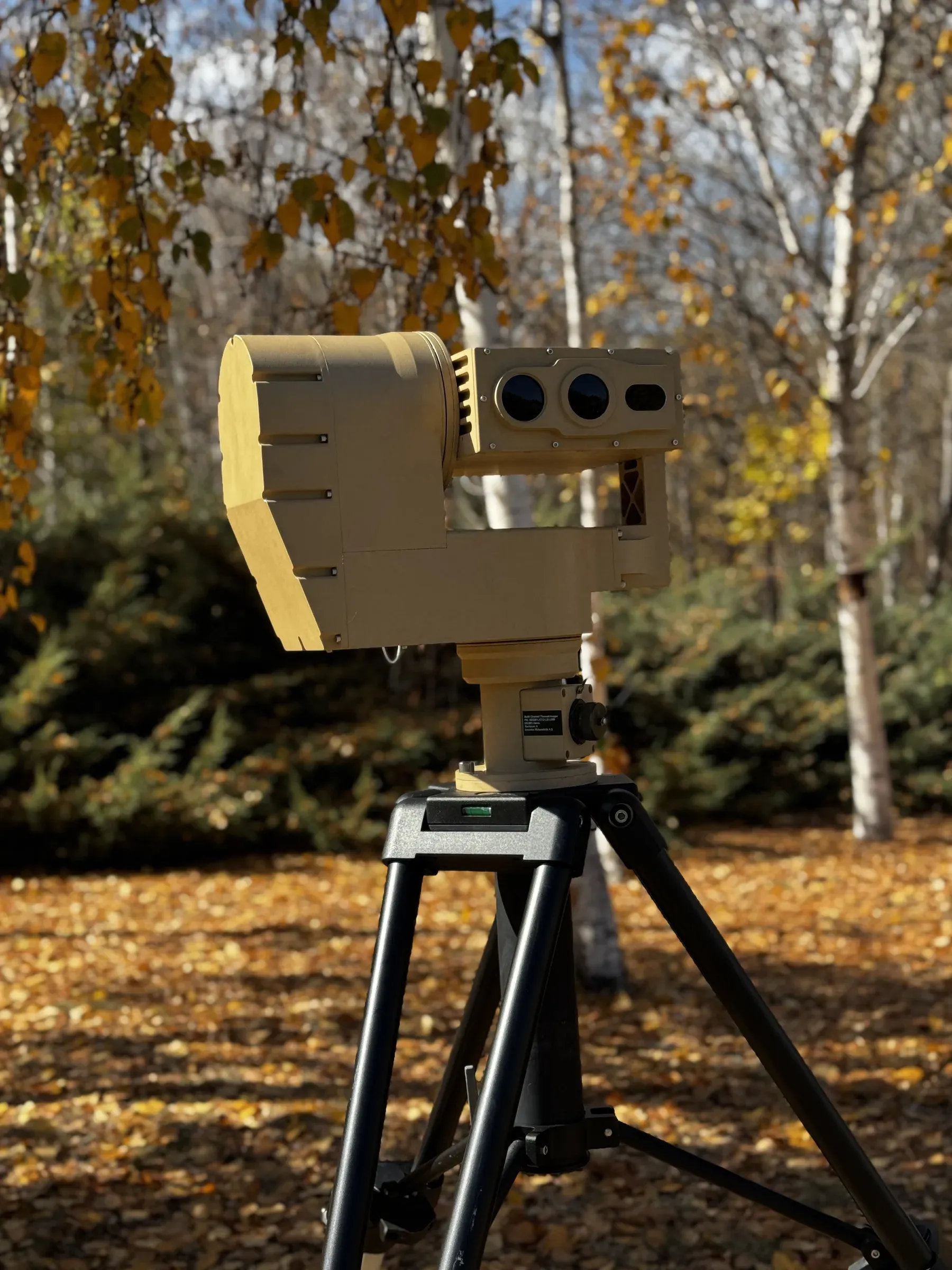

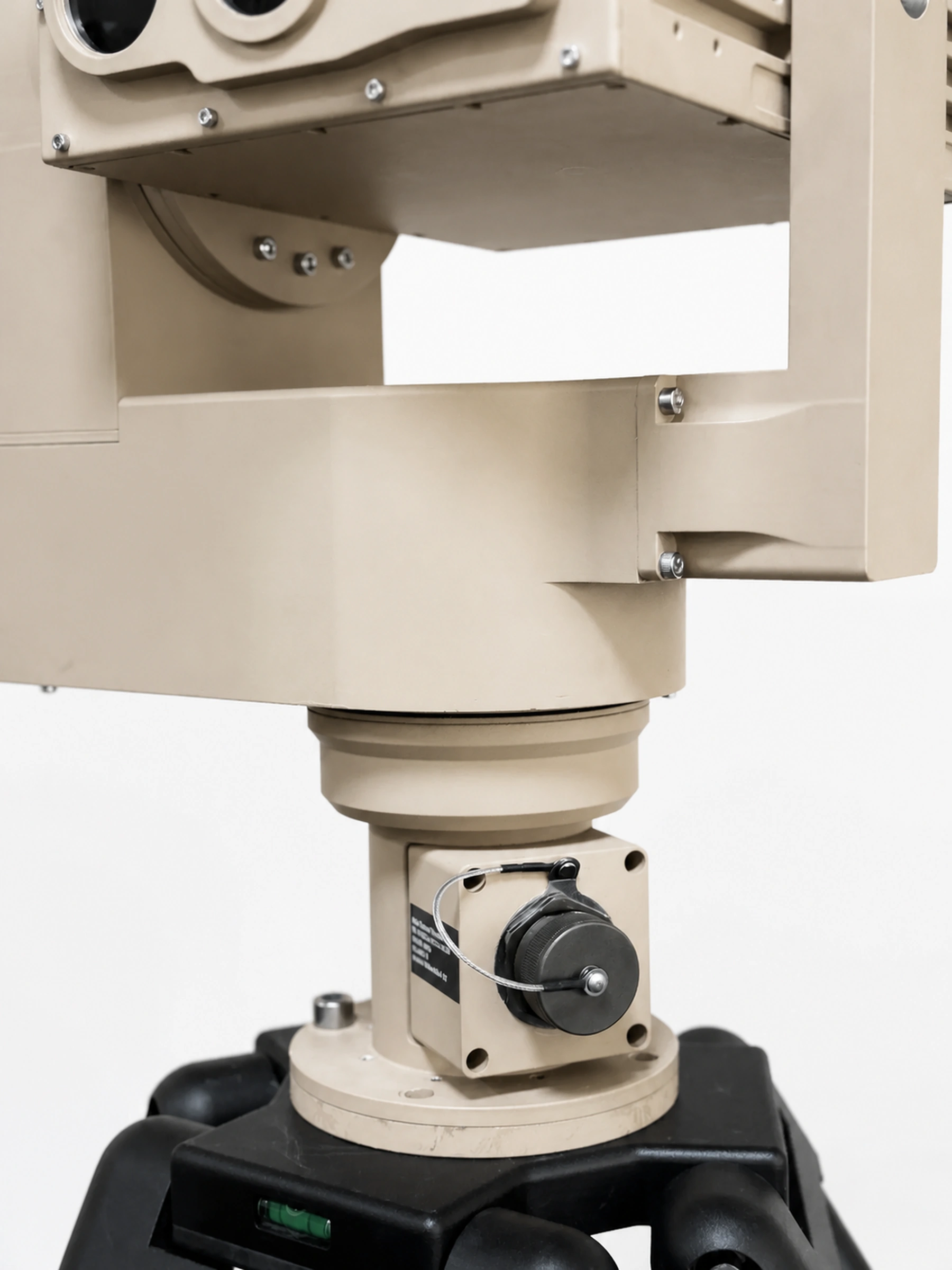

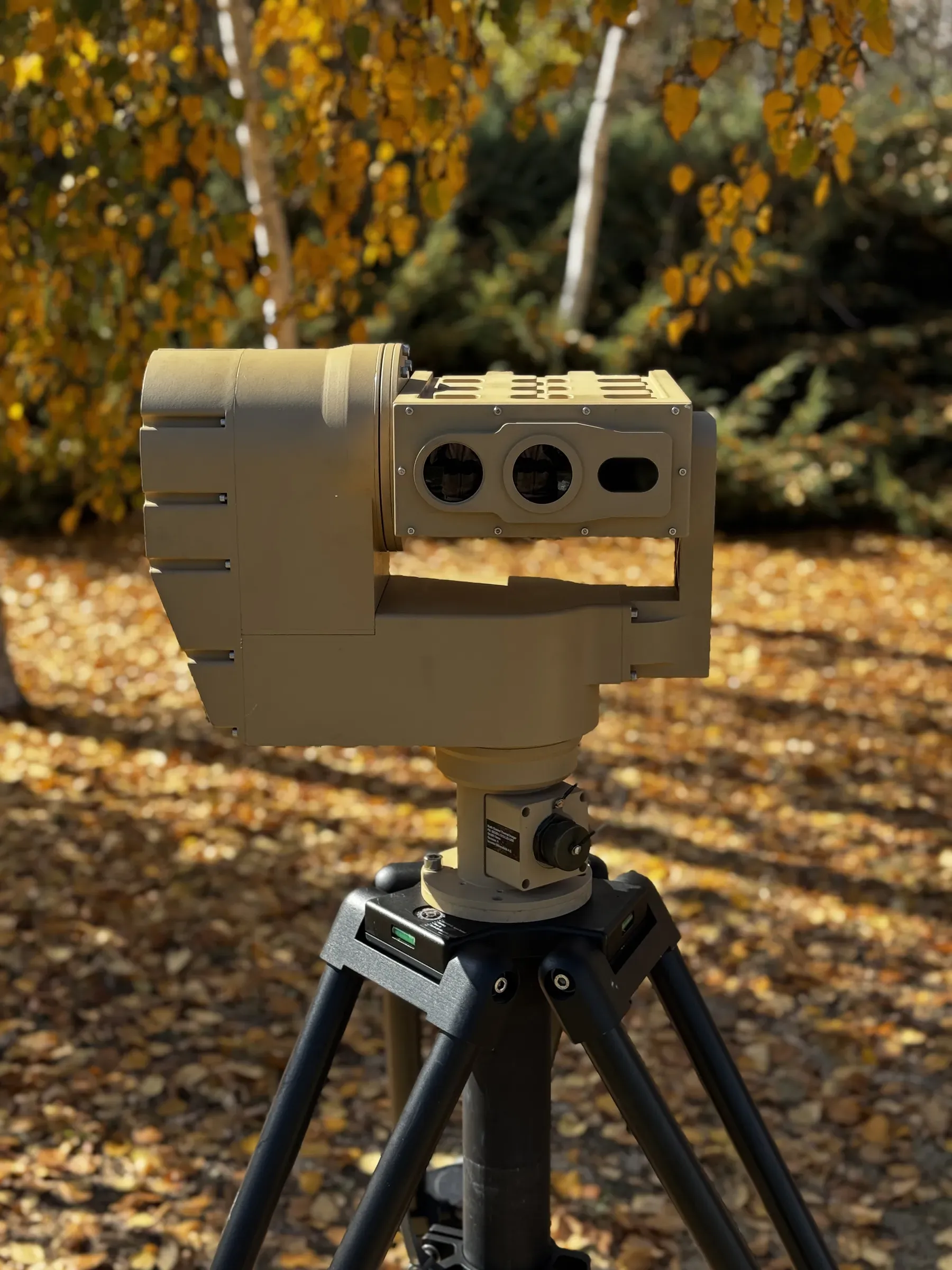

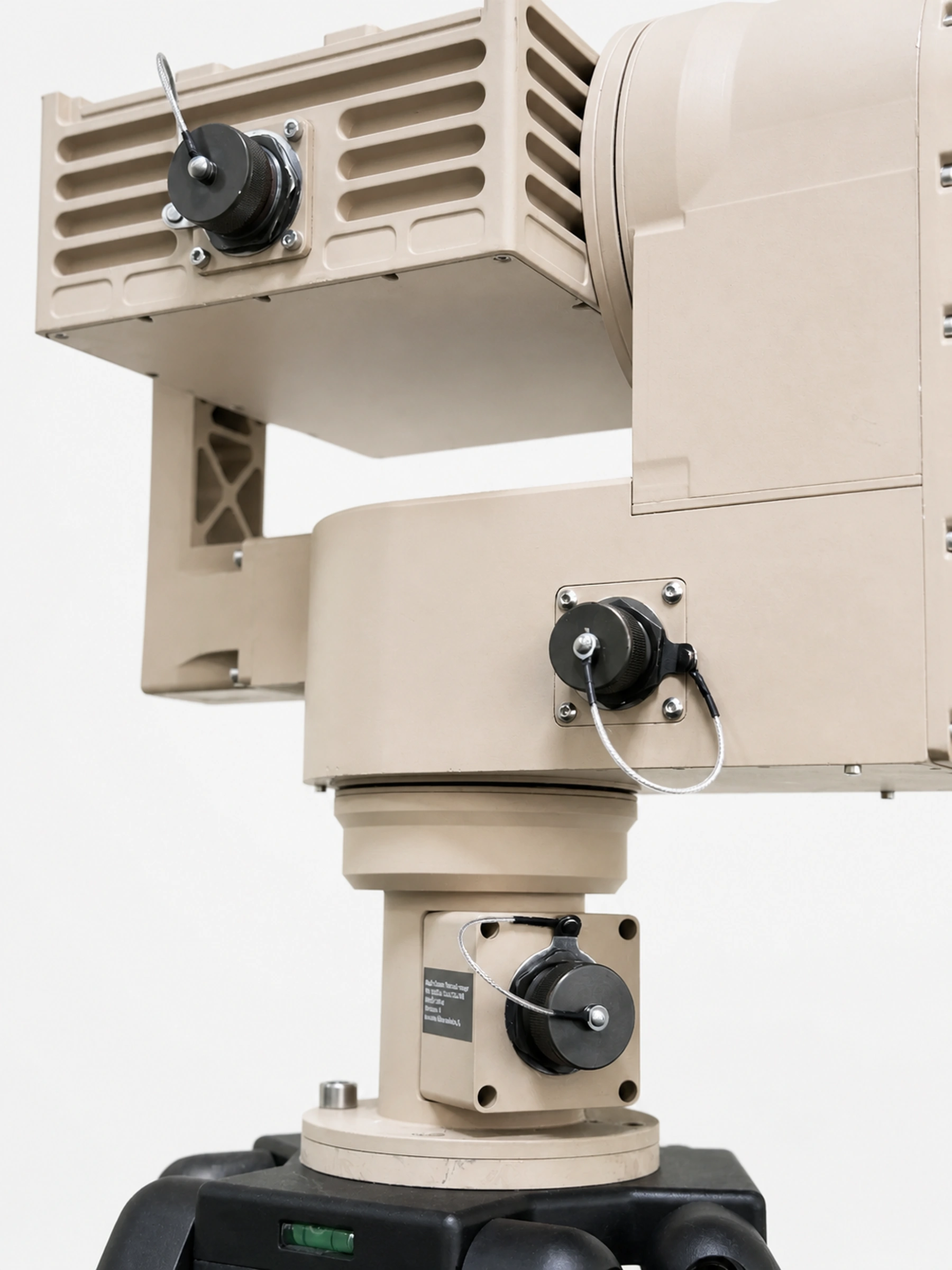

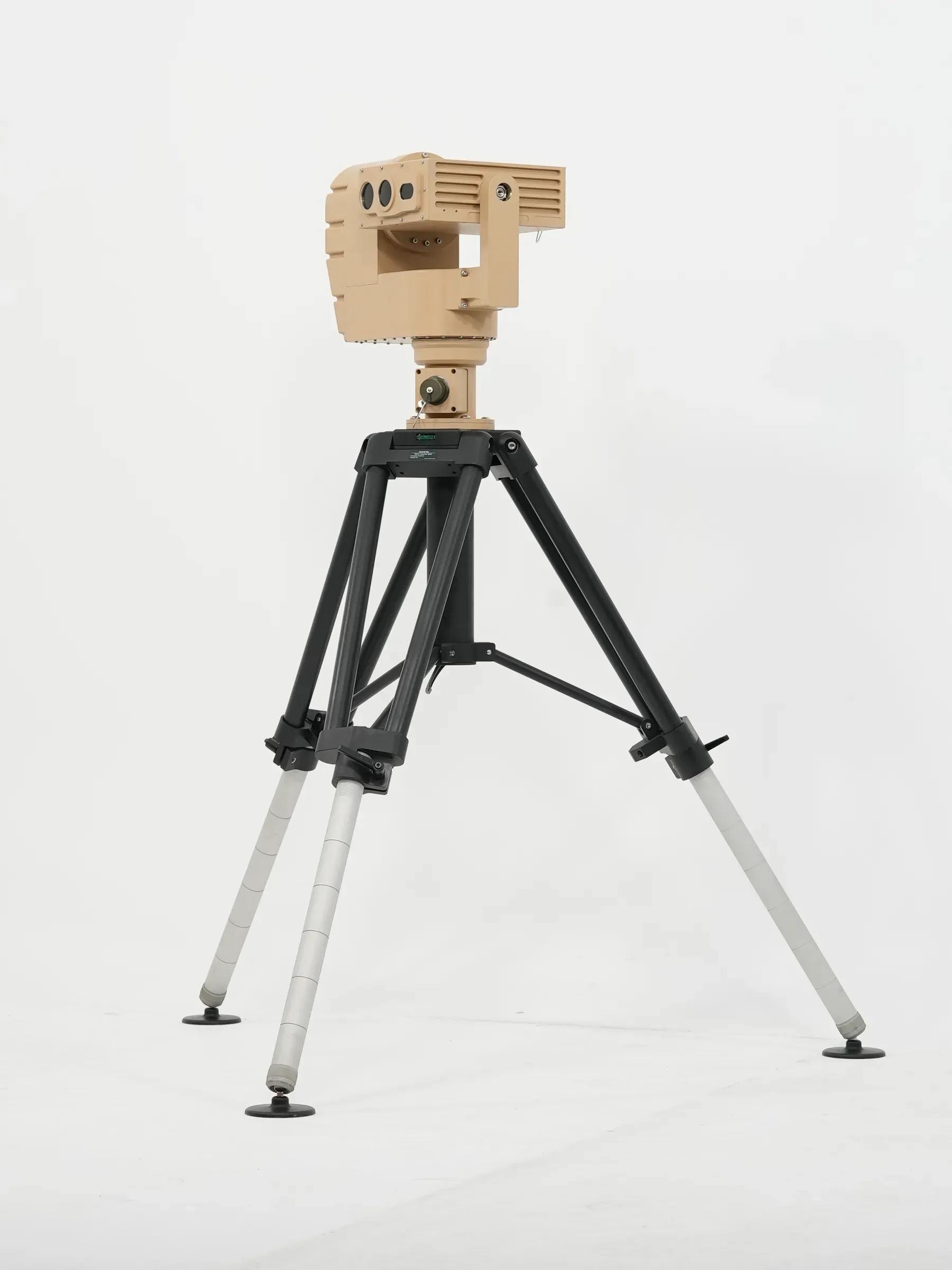

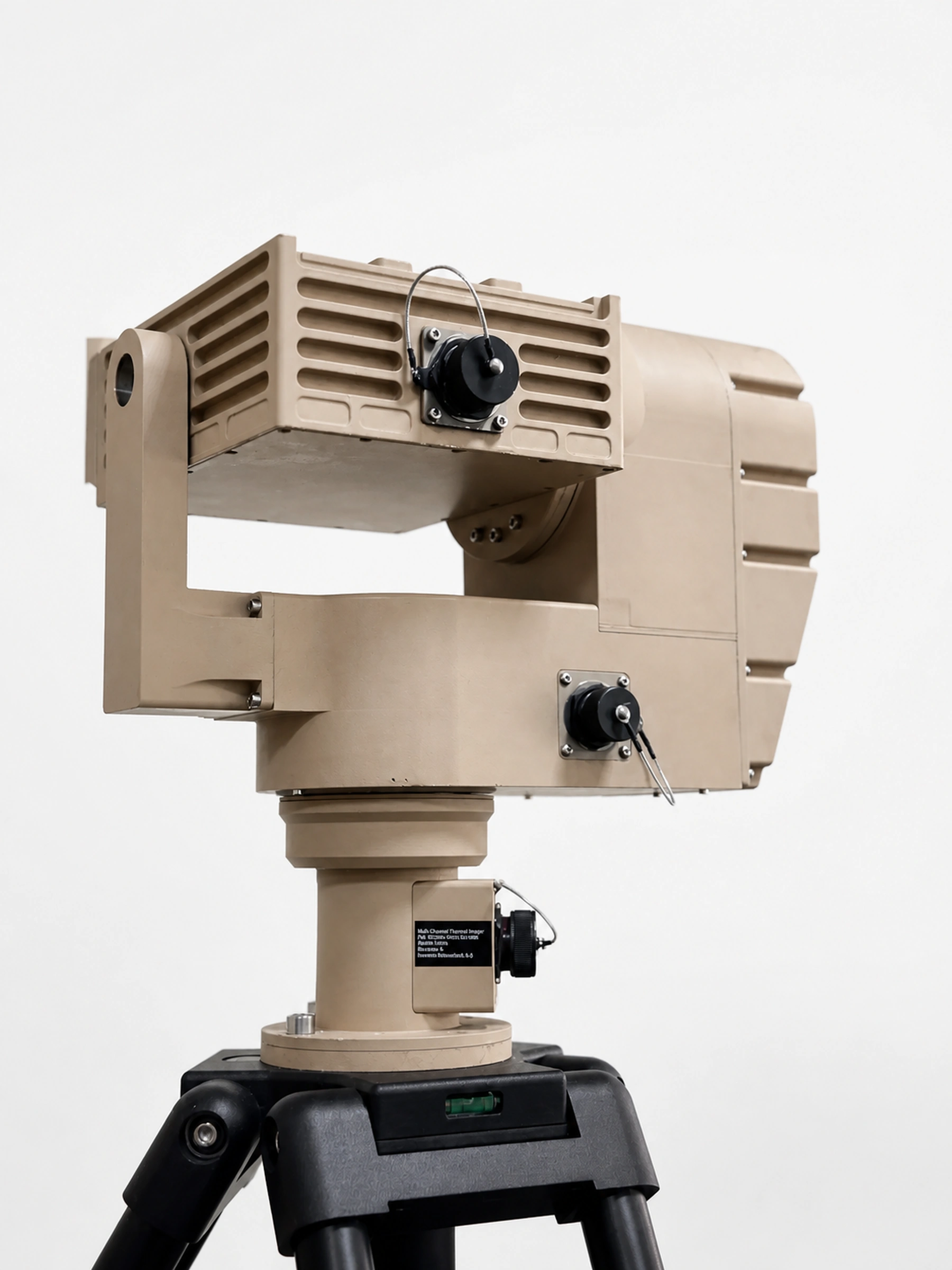

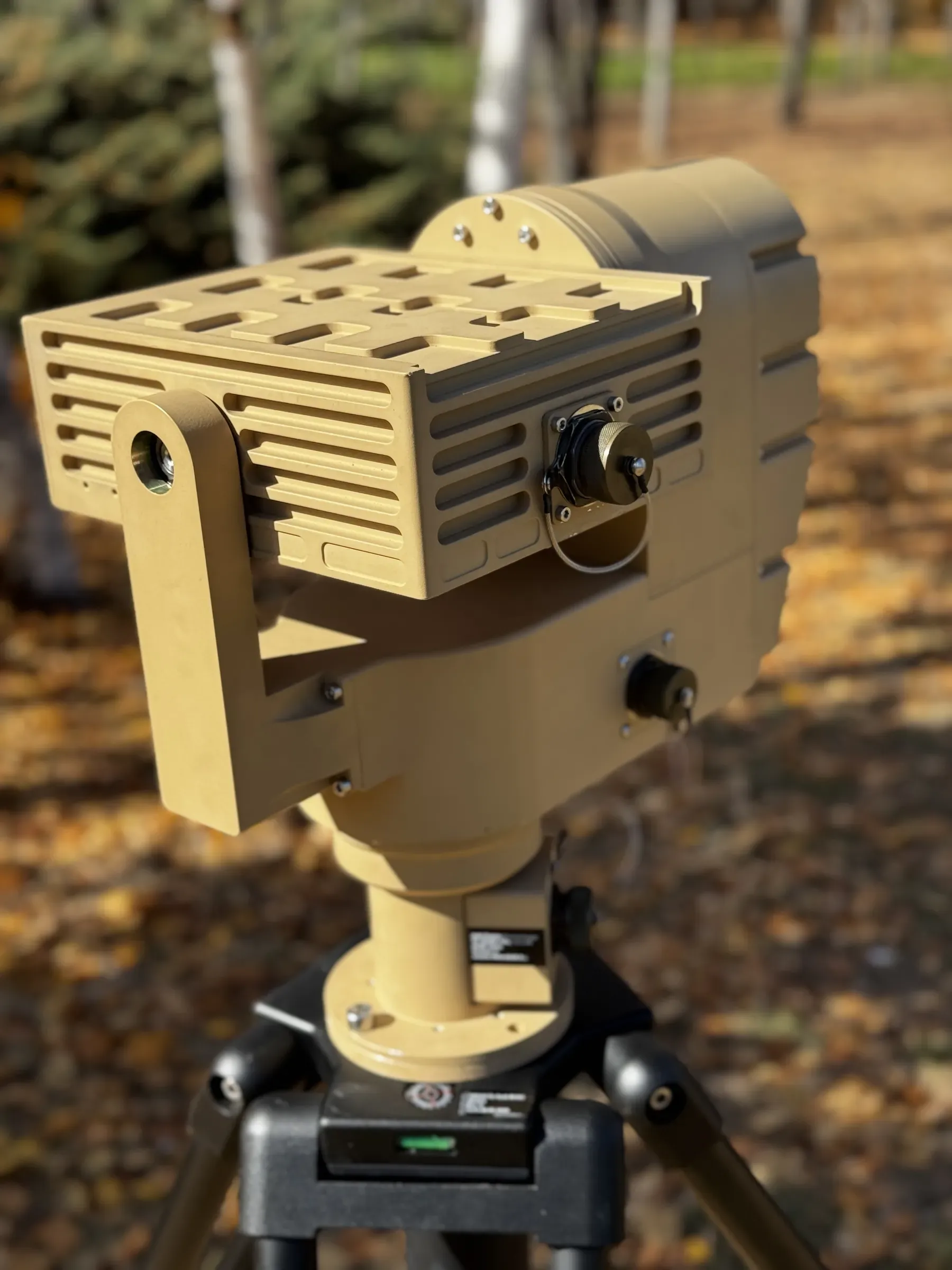

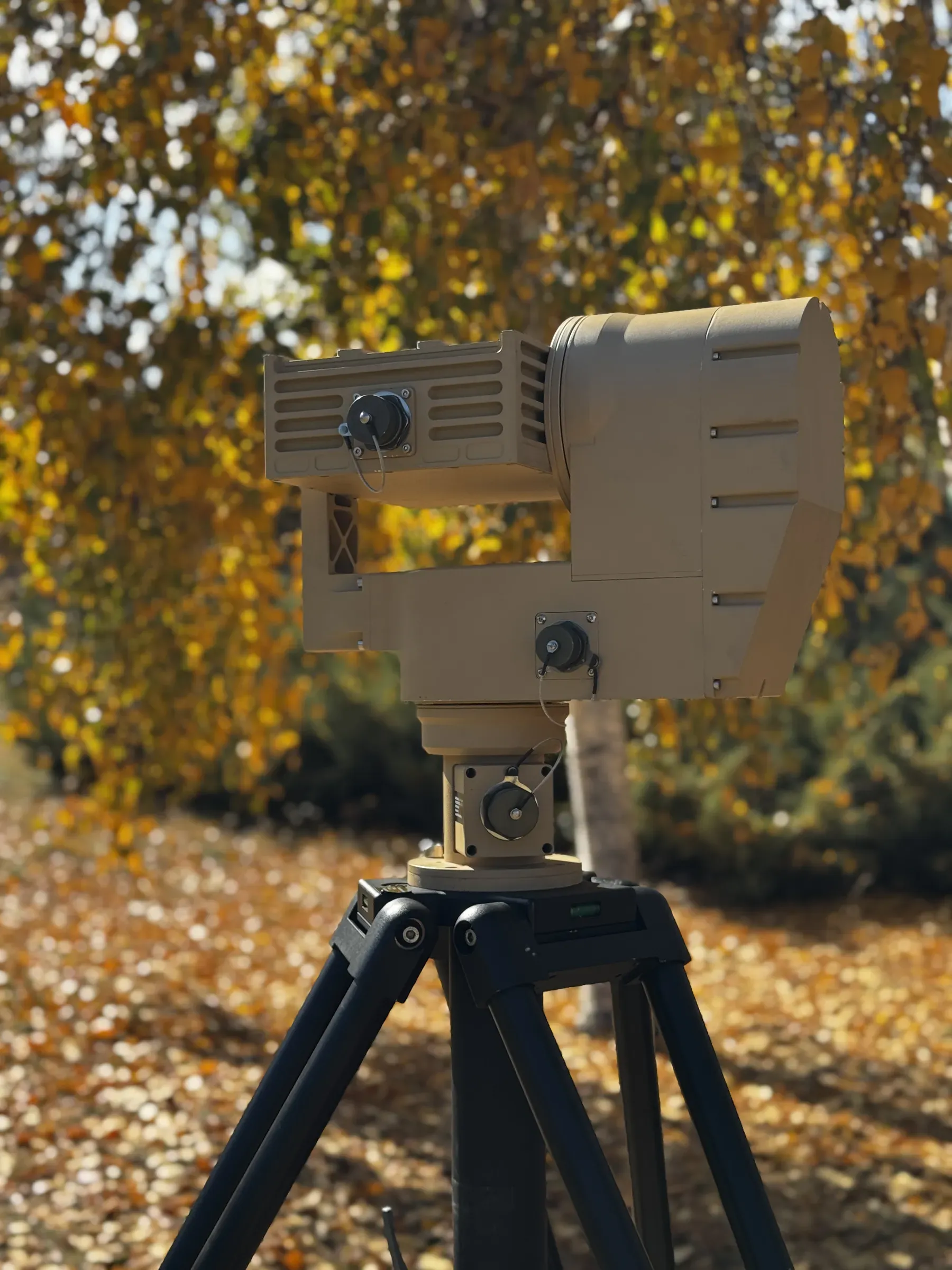

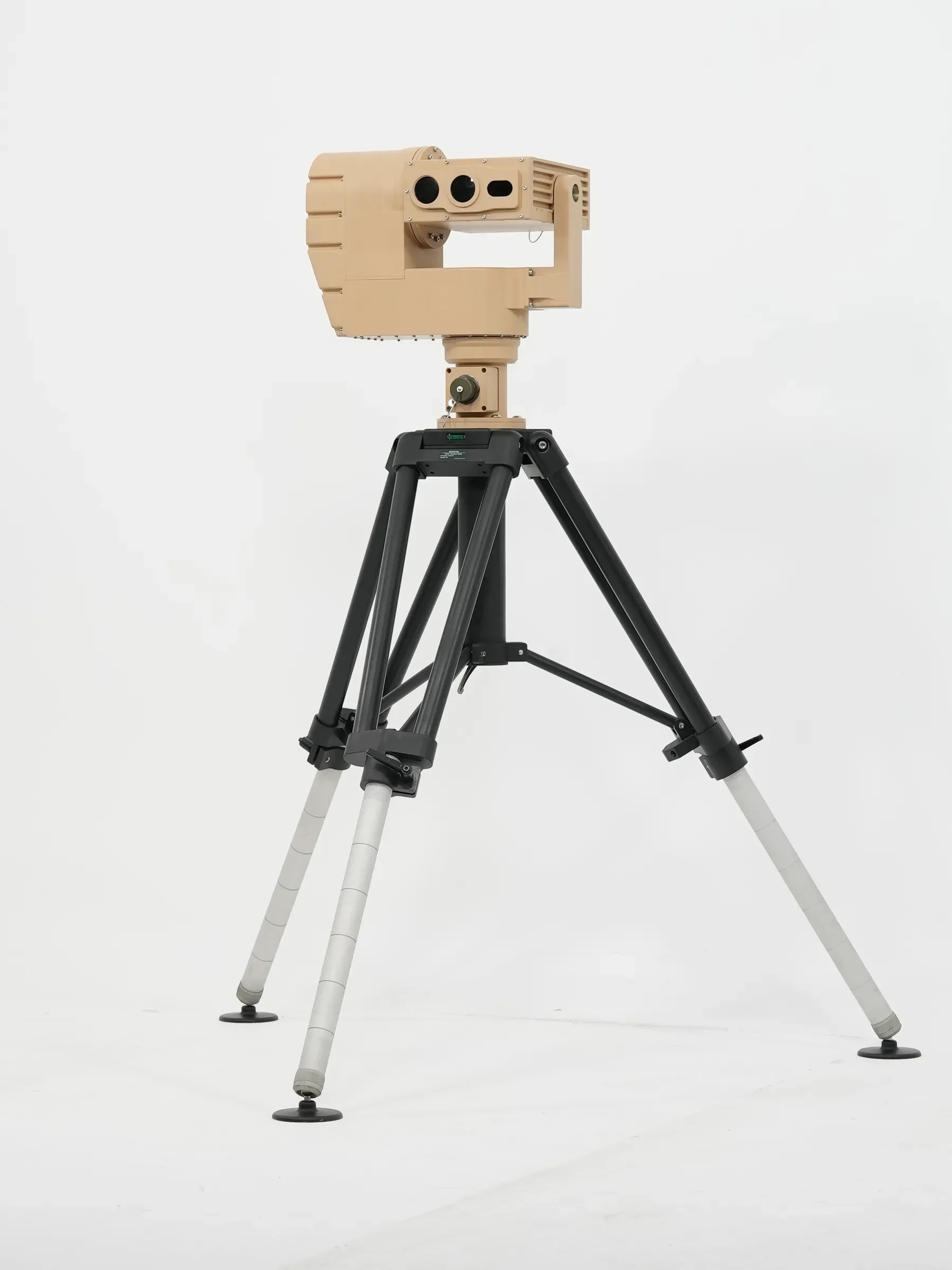

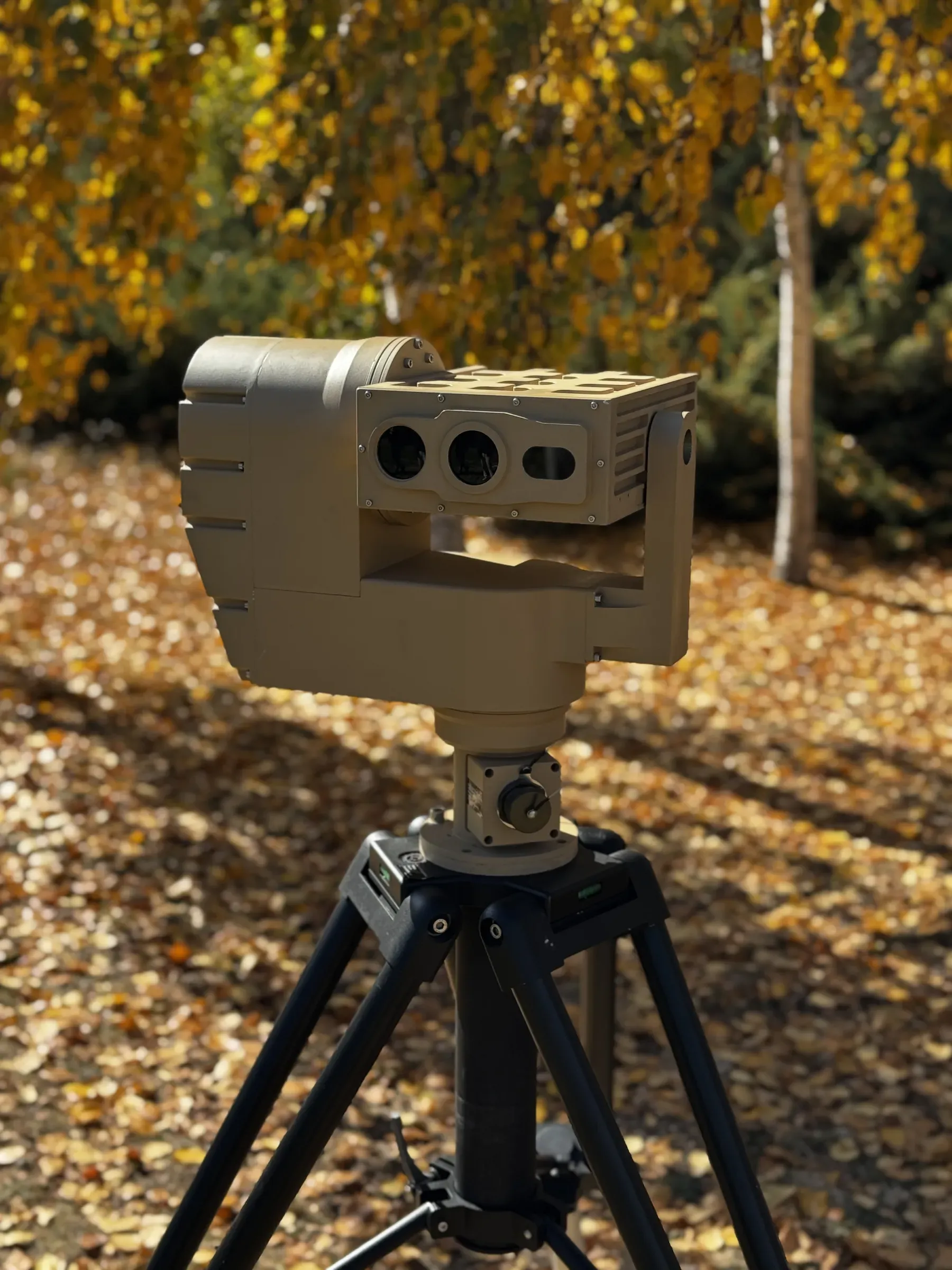

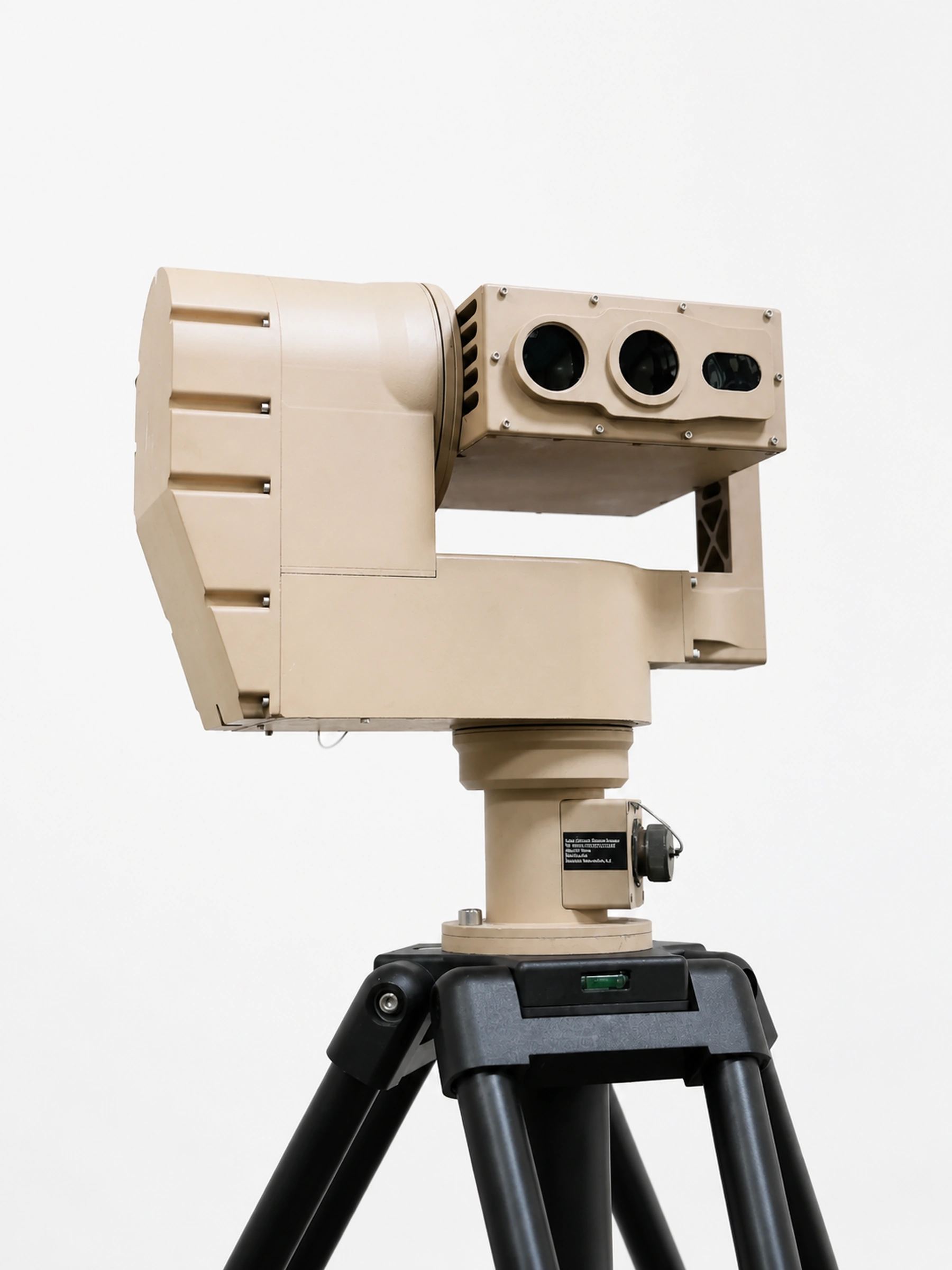

Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Konfigürasyonlar
| Parça Numarası | Pan Hızı°/s | Pan TorkNm | Tilt Hızı°/s | Tilt TorkNm |
|---|---|---|---|---|
| PED12-0480-0150-0280-0185Standart | 48 | 150 | 28 | 185 |
| PED12-0280-0185-0280-0185 | 28 | 185 | 28 | 185 |
| PED12-0280-0185-0480-0150 | 28 | 185 | 48 | 150 |
| PED12-0280-0185-0960-0080 | 28 | 185 | 96 | 80 |
| PED12-0280-0185-1800-0060 | 28 | 185 | 180 | 60 |
| PED12-0280-0185-0280-0275 | 28 | 185 | 28 | 275 |
| PED12-0280-0185-0480-0175 | 28 | 185 | 48 | 175 |
| PED12-0480-0150-0480-0150 | 48 | 150 | 48 | 150 |
| PED12-0480-0150-0960-0080 | 48 | 150 | 96 | 80 |
| PED12-0480-0150-1800-0060 | 48 | 150 | 180 | 60 |
| PED12-0480-0150-0280-0275 | 48 | 150 | 28 | 275 |
| PED12-0480-0150-0480-0175 | 48 | 150 | 48 | 175 |
| PED12-0960-0080-0280-0185 | 96 | 80 | 28 | 185 |
| PED12-0960-0080-0480-0150 | 96 | 80 | 48 | 150 |
| PED12-0960-0080-0960-0080 | 96 | 80 | 96 | 80 |
| PED12-0960-0080-1800-0060 | 96 | 80 | 180 | 60 |
| PED12-0960-0080-0280-0275 | 96 | 80 | 28 | 275 |
| PED12-0960-0080-0480-0175 | 96 | 80 | 48 | 175 |
| PED12-1800-0060-0280-0185 | 180 | 60 | 28 | 185 |
| PED12-1800-0060-0480-0150 | 180 | 60 | 48 | 150 |
| PED12-1800-0060-0960-0080 | 180 | 60 | 96 | 80 |
| PED12-1800-0060-1800-0060 | 180 | 60 | 180 | 60 |
| PED12-1800-0060-0280-0275 | 180 | 60 | 28 | 275 |
| PED12-1800-0060-0480-0175 | 180 | 60 | 48 | 175 |
Opsiyonlar
- STABStabilizasyon
- HNDCEl Kumandası
- MPIFÇoklu Faydalı Yük Arayüzü
- DLPCÇift Döngü KontrolMevcut — ikincil enkoderle 0,001°

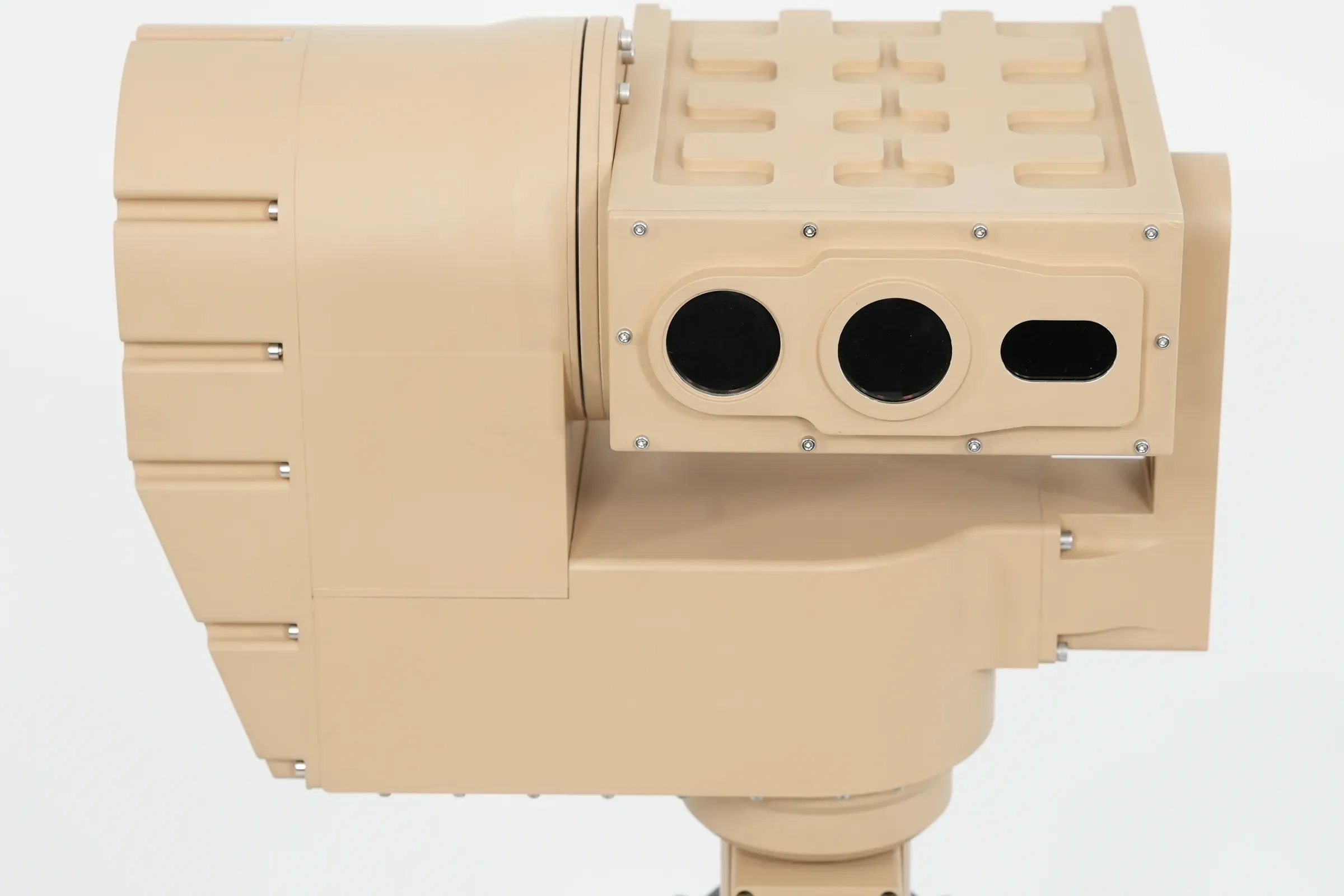

- SRSHGüneş ve Yağmur Siperiayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler

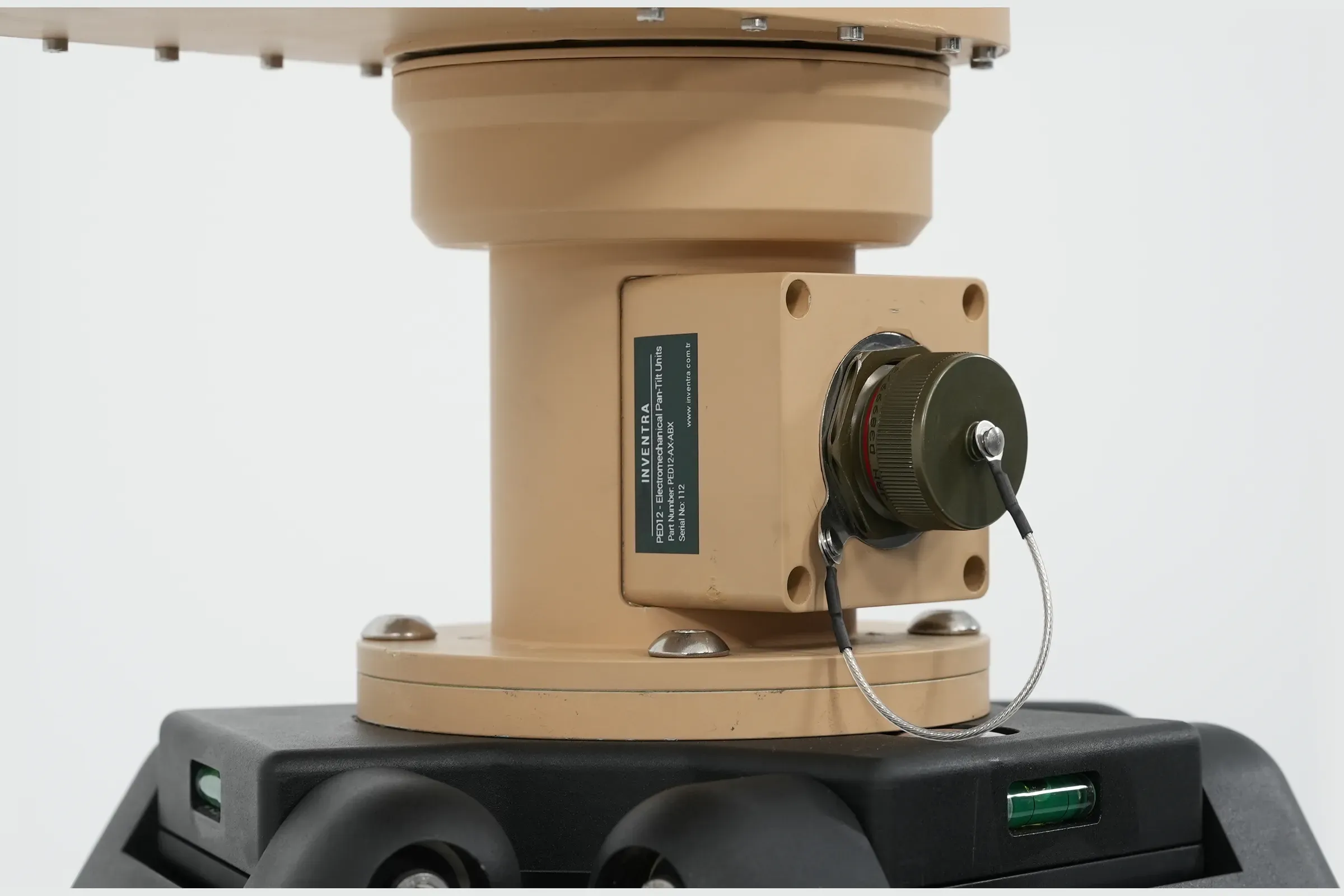

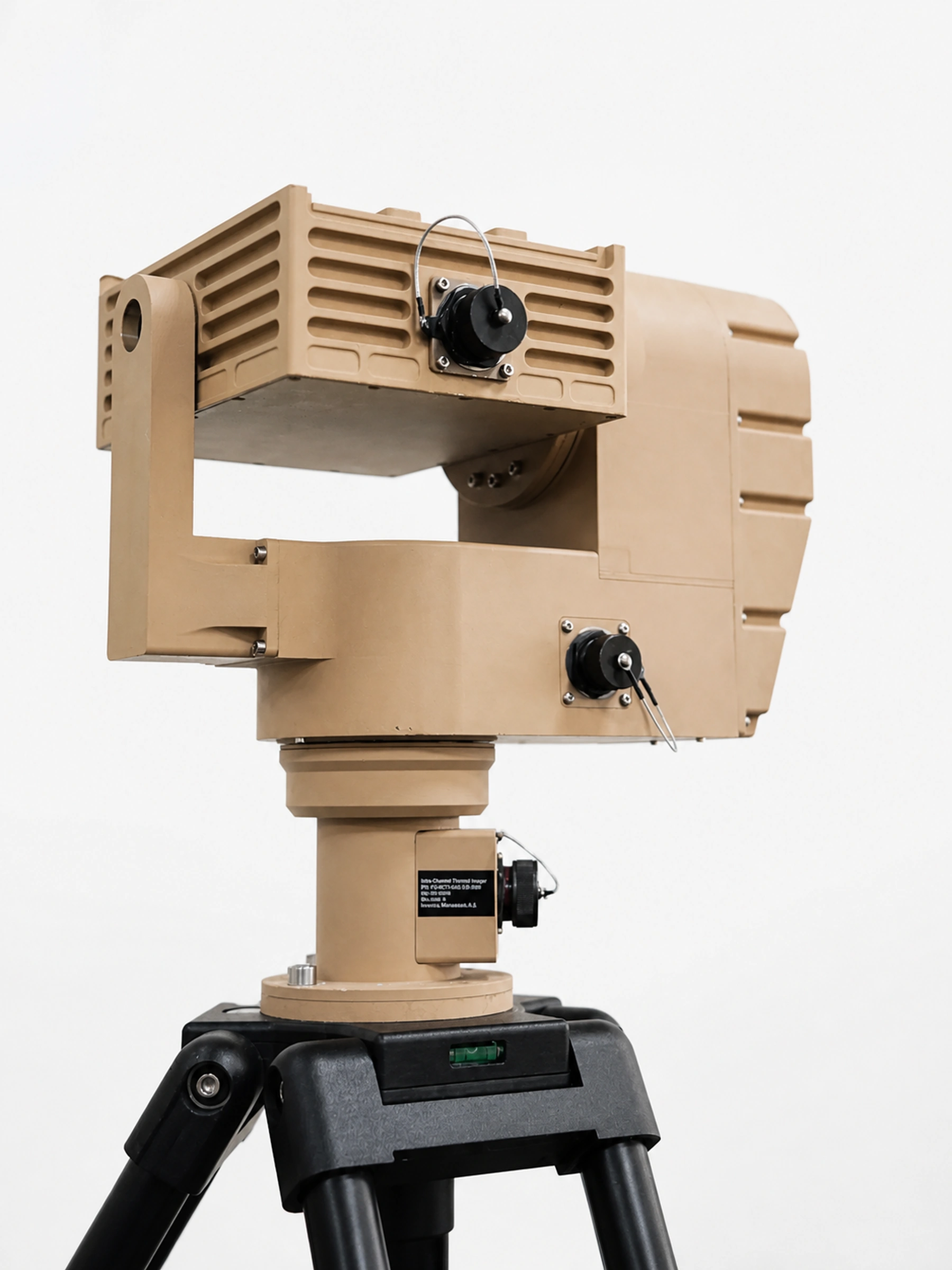

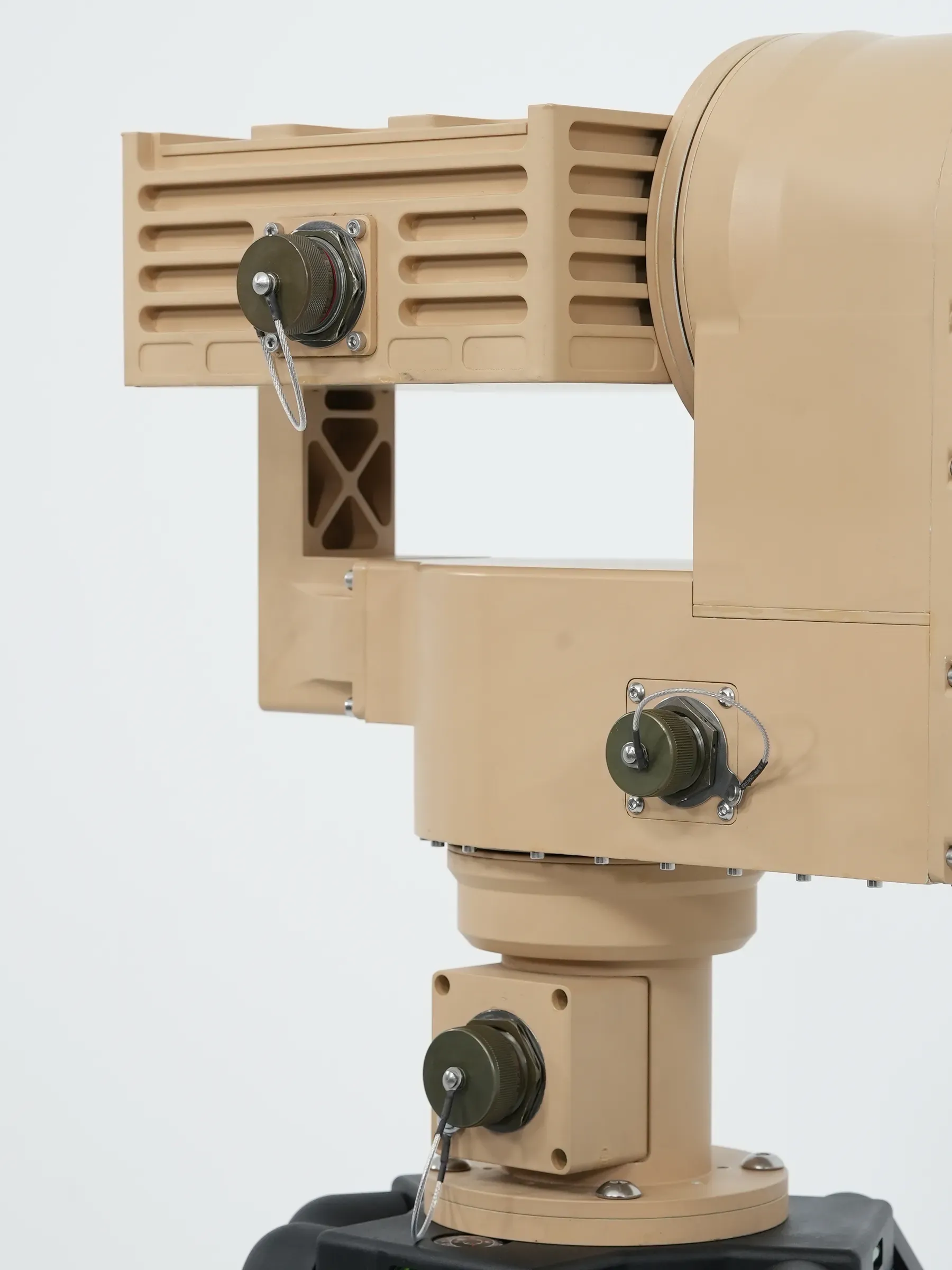

| Tilt – Nominal Hız | 28 °/s |
|---|---|
| Tilt – Nominal Tork | 185 Nm |
| Pan – Nominal Hız | 48 °/s |
| Pan – Nominal Tork | 150 Nm |
| Pan – Eksen Aralığı | N × 360° |
| Tilt – Eksen Aralığı | ±45° |
| Eksen Çözünürlüğü | 0,002° |
| Doğruluk | 0,04° |
| Stabilizasyon Doğruluğu | 0,04° |
| Pan – Tepe Tork | 215 Nm |
| Tilt – Tepe Tork | 225 Nm |
| Ağırlık | 16,1 kg |
| Hat Sayısı | 60 pcs |
|---|---|
| Anma Ömrü | 30.000.000 devir |
| Sinyal 1 | 1 Gbit Ethernet |
| Sinyal 2 – Hat Sayısı | 52 pcs |
| Sinyal 2 – Akım Değeri | 2 A |
| Çalışma Gerilimi | 18-32 VDC |
|---|---|
| Haberleşme Arayüzü | RS-422 |
| Haberleşme Arayüzü (Opsiyonel) | Ethernet |
| Konnektör Tipi | MIL-DTL-38999 |
| Genişlik | 430 mm |
|---|---|
| Yükseklik | 445 mm |
| Derinlik | 270 mm |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık — Çalışma | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık — Depolama | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık — Çalışma | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık — Depolama | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç — Çalışma | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç — Depolama | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C'de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4 — Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok |
| EMI/EMC Standardı | MIL-STD-461G |
|---|---|
| CE102 | Güç Hatları, 10 kHz – 10 MHz |
| CS101 | Güç Hatları, 30 Hz – 150 kHz |
| CS114 | Toplu Kablo Enjeksiyonu, 10 kHz – 200 MHz |
| CS115 | Toplu Kablo Enjeksiyonu, Darbe Uyarımı |
| CS116 | Sönümlü Sinüzoidal Geçici Rejim, 10 kHz – 100 MHz |
| CS118 | Personel Kaynaklı Elektrostatik Boşalma |
| RE102 | Elektrik Alan, 10 kHz – 18 GHz |
| RS103 | Elektrik Alan, 2 MHz – 18 GHz |
Dokümanlar
- Datasheetİndirilebilir — PDF, İngilizce, 205 KB
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
- Elektriksel Arayüz Kontrol DokümanıTalep Üzerine
- Yazılım Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-461G EMI/EMC Test RaporuTalep Üzerine
