Mast Sistemleri
MMT10
Ultra Taşınabilir Mast Sistemi

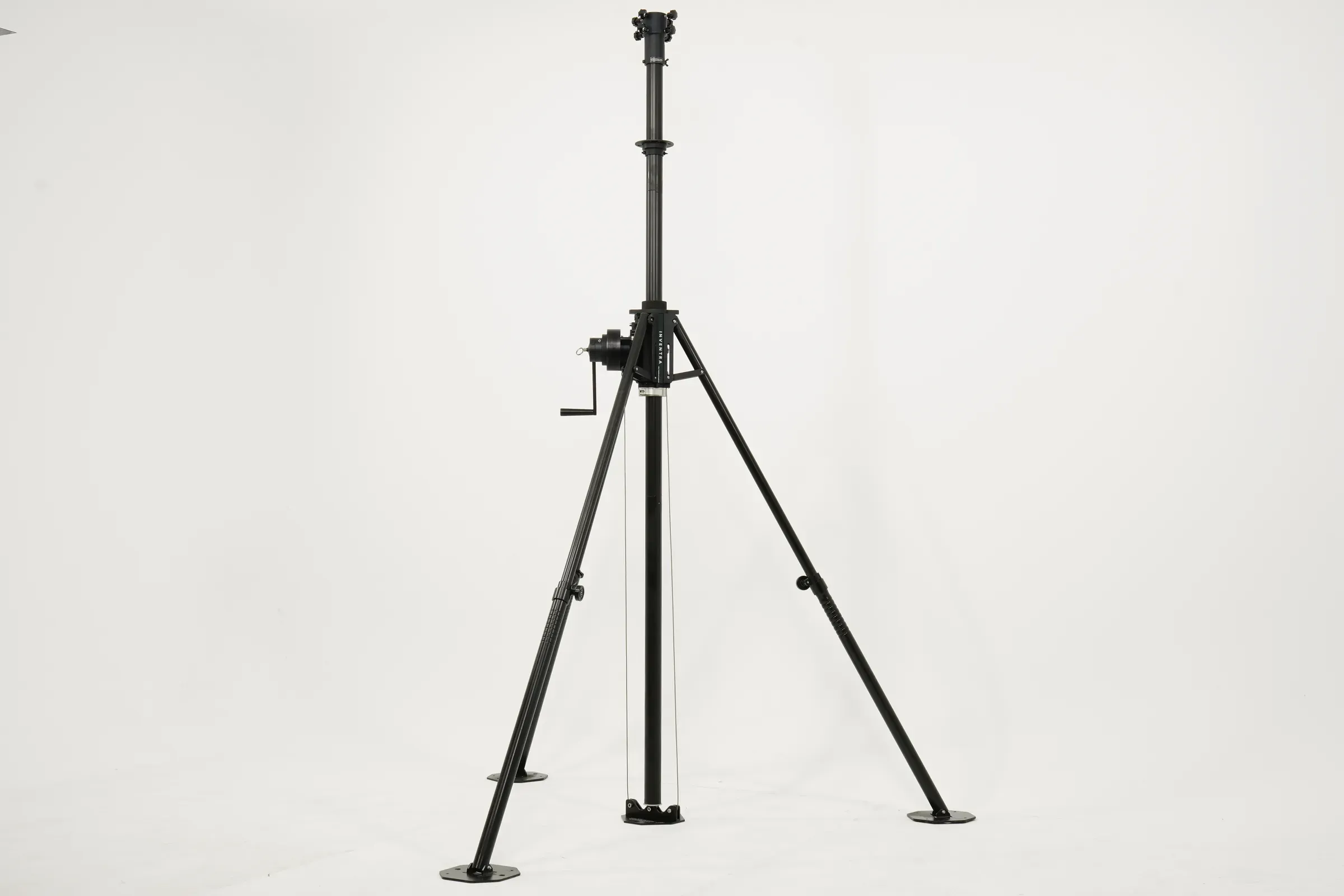

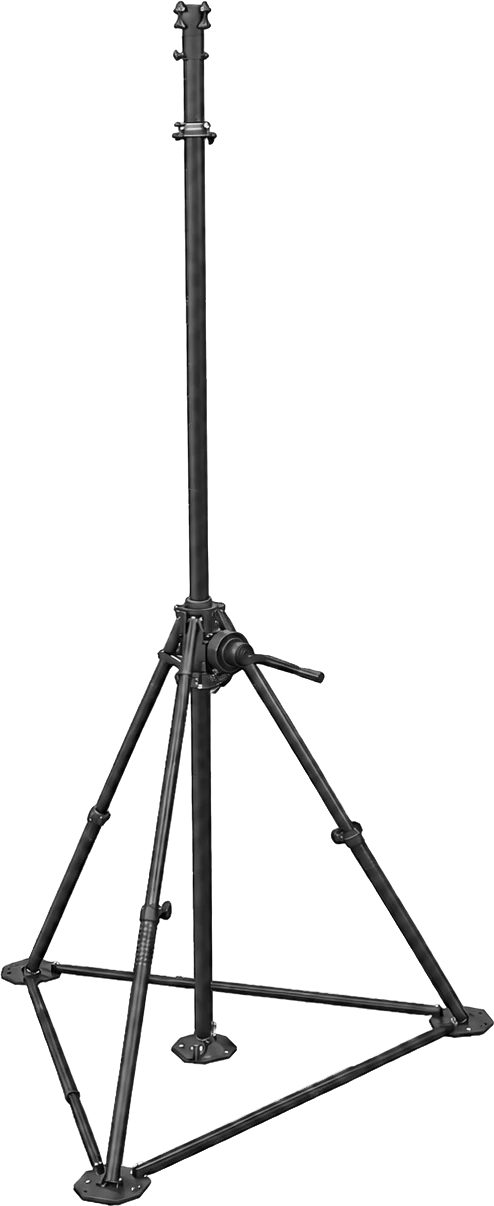

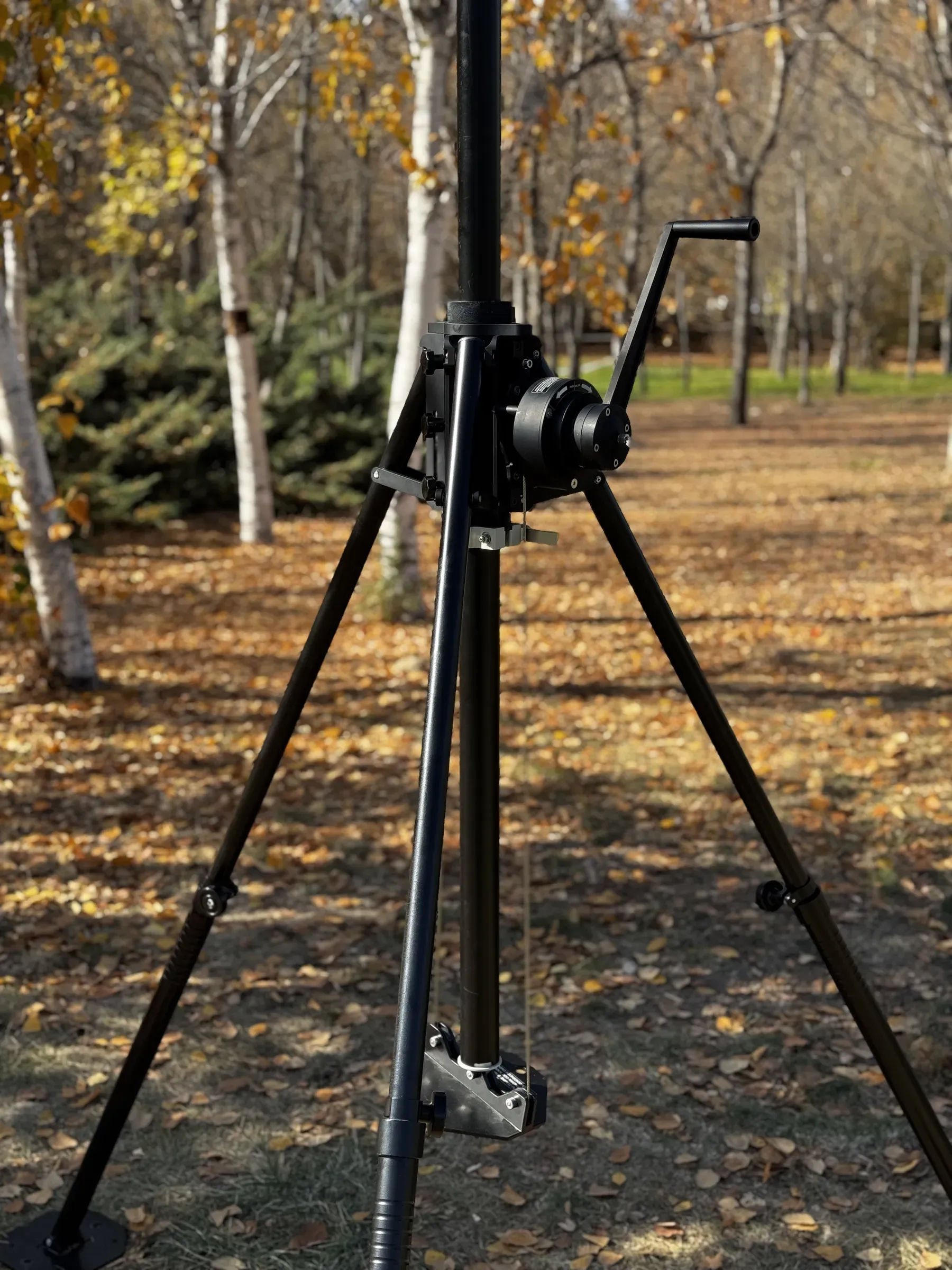

MMT10, tekerlekli taşıma çantalarında taşınıp tek kişiyle kurulmak üzere tasarlanan, üçayak gövdesindeki vinç kolundan kademe eklenerek 15 m’ye çıkan taşınabilir mast sistemidir.
2 Patent2 Faydalı Model1 Tasarım Tescili- 3 Kademe
- 50 kg Yük
- Manuel
- 3.300 mm
- Açık Yükseklik
- 50 kg
- Anma Faydalı Yükü
- 120 km/sa
- Rüzgâr Yükü

Öne Çıkanlar

01Tek kişiyle kurulum
Mast ve aksesuarlar tekerlekli çantalarda
Mast, gergi seti, kazıklar ve aletler 11 kademeye kadar tek, daha uzun yapılarda iki tekerlekli taşıma çantasına sığar. Sistemi tek operatör, kullanılan kademe sayısına göre 5–30 dakikada kurar.
- Mast ve üçayak birlikte 19–39,4 kg
- 6061-T6 alüminyum yapı

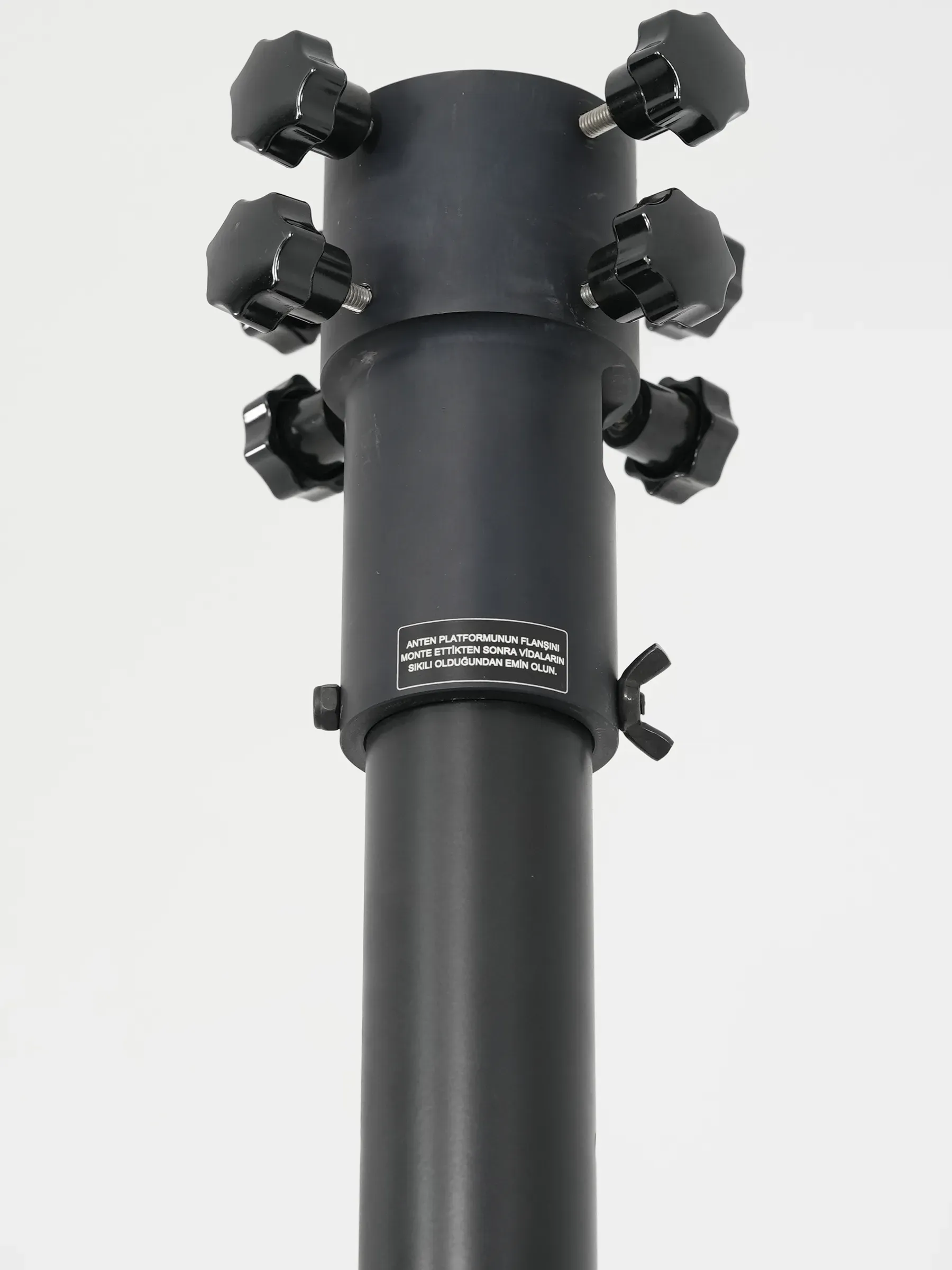

02Kademe ekleme
Aynı tabandan 2,4–15 m

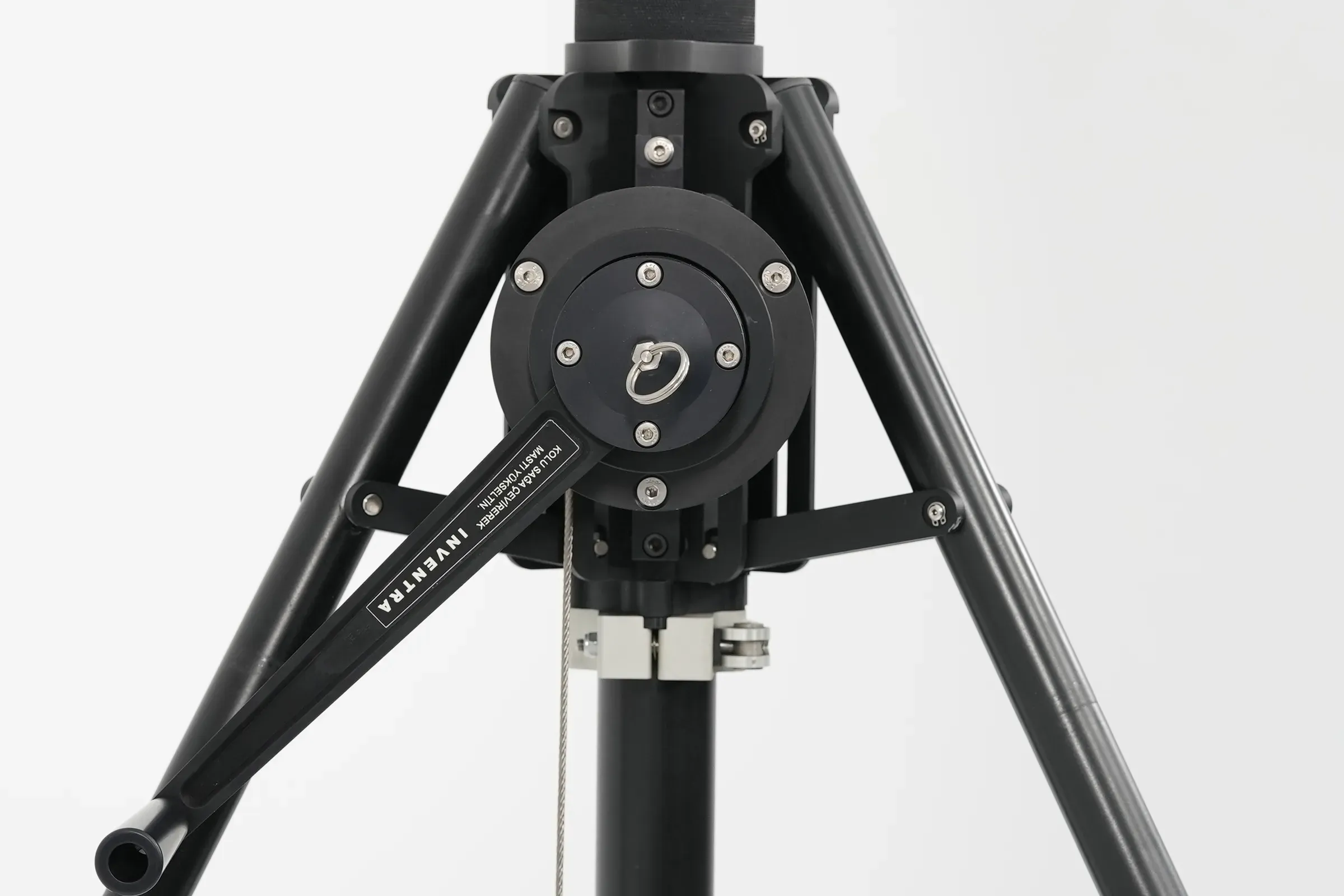

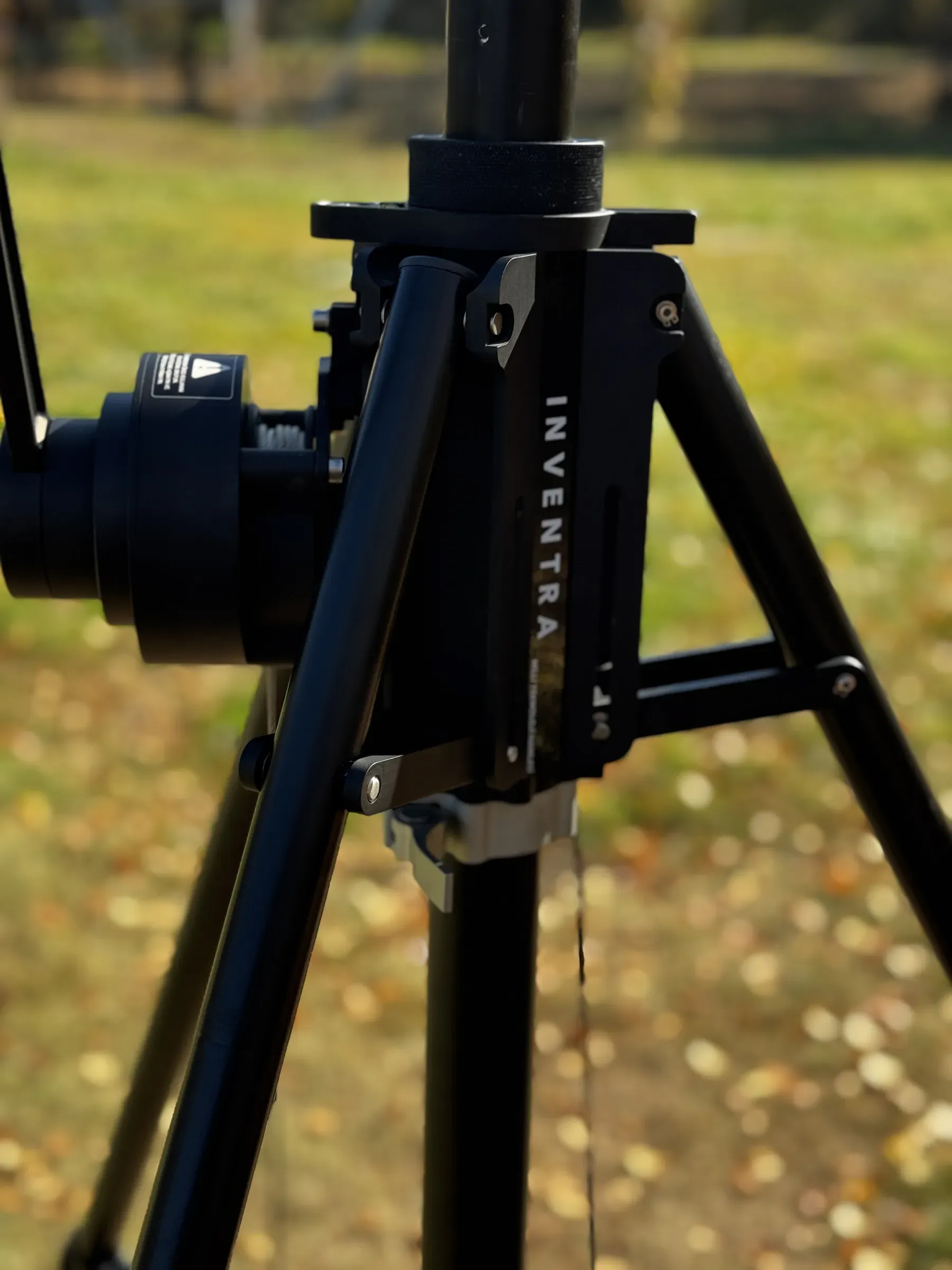

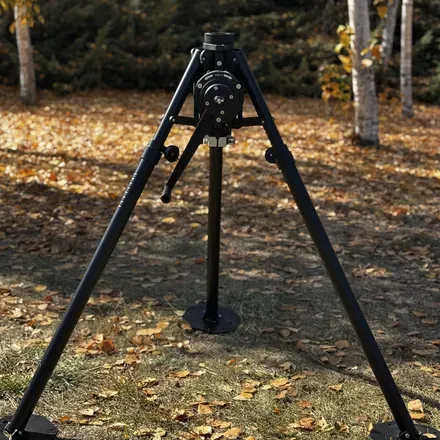

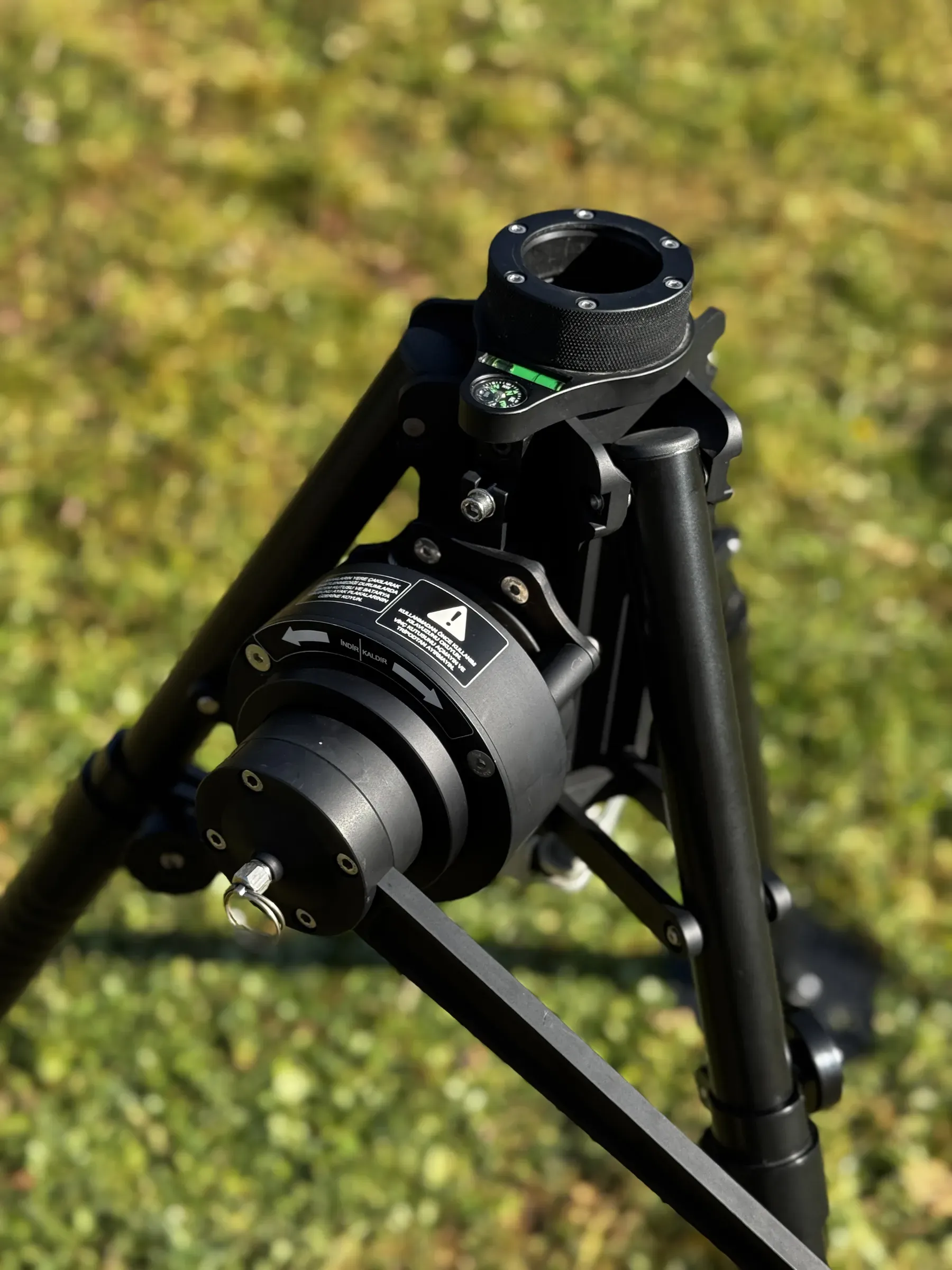

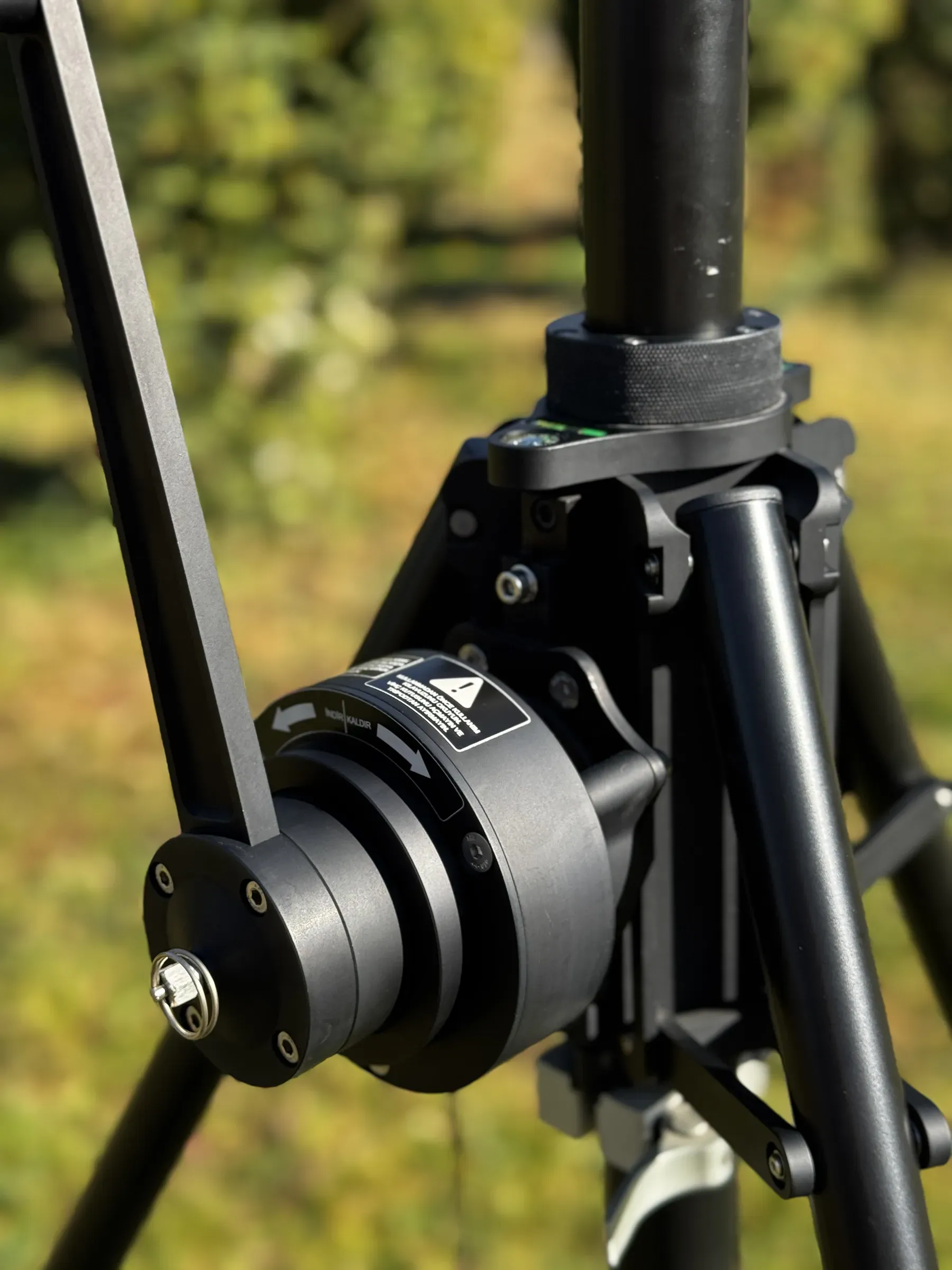

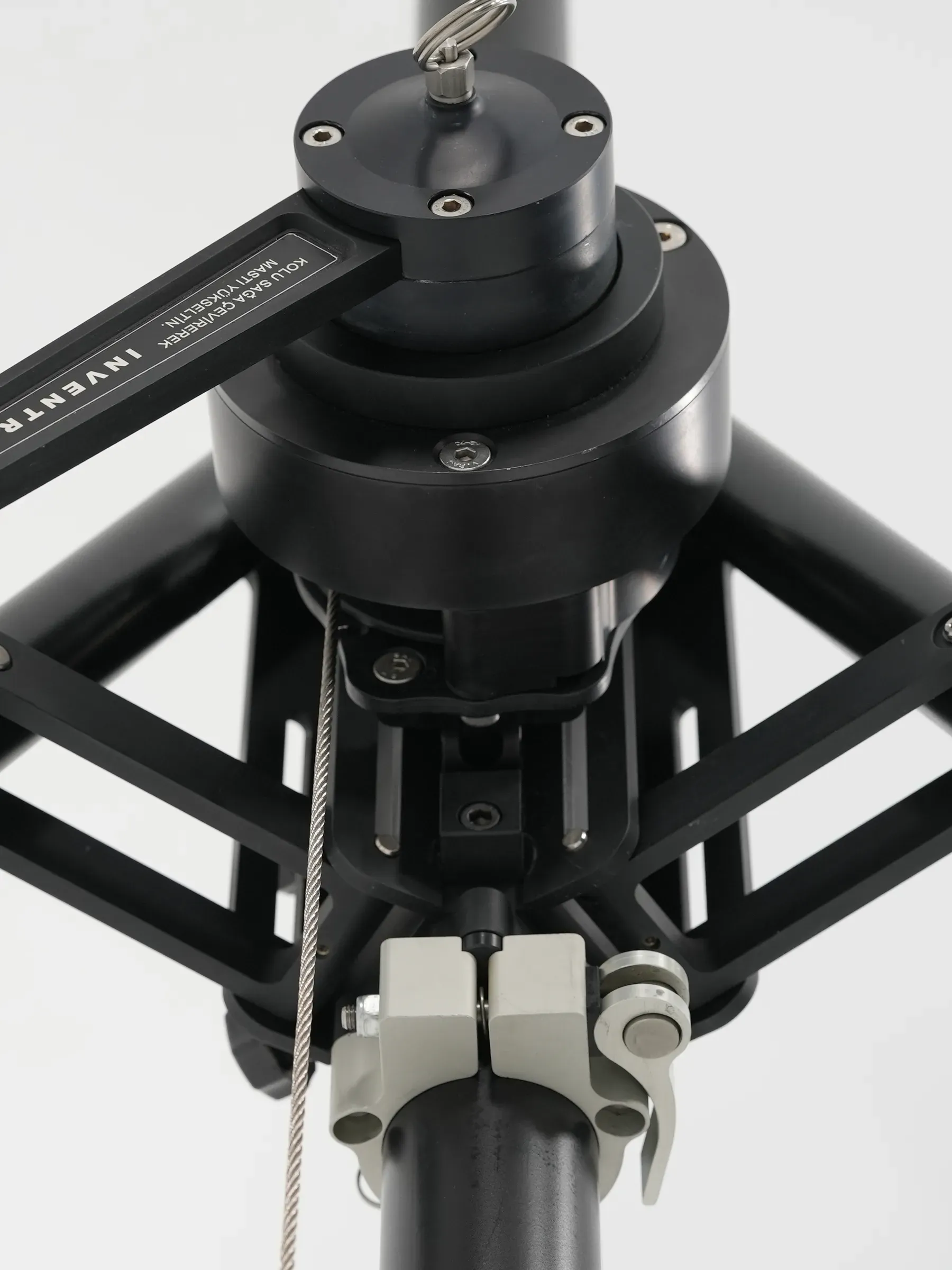

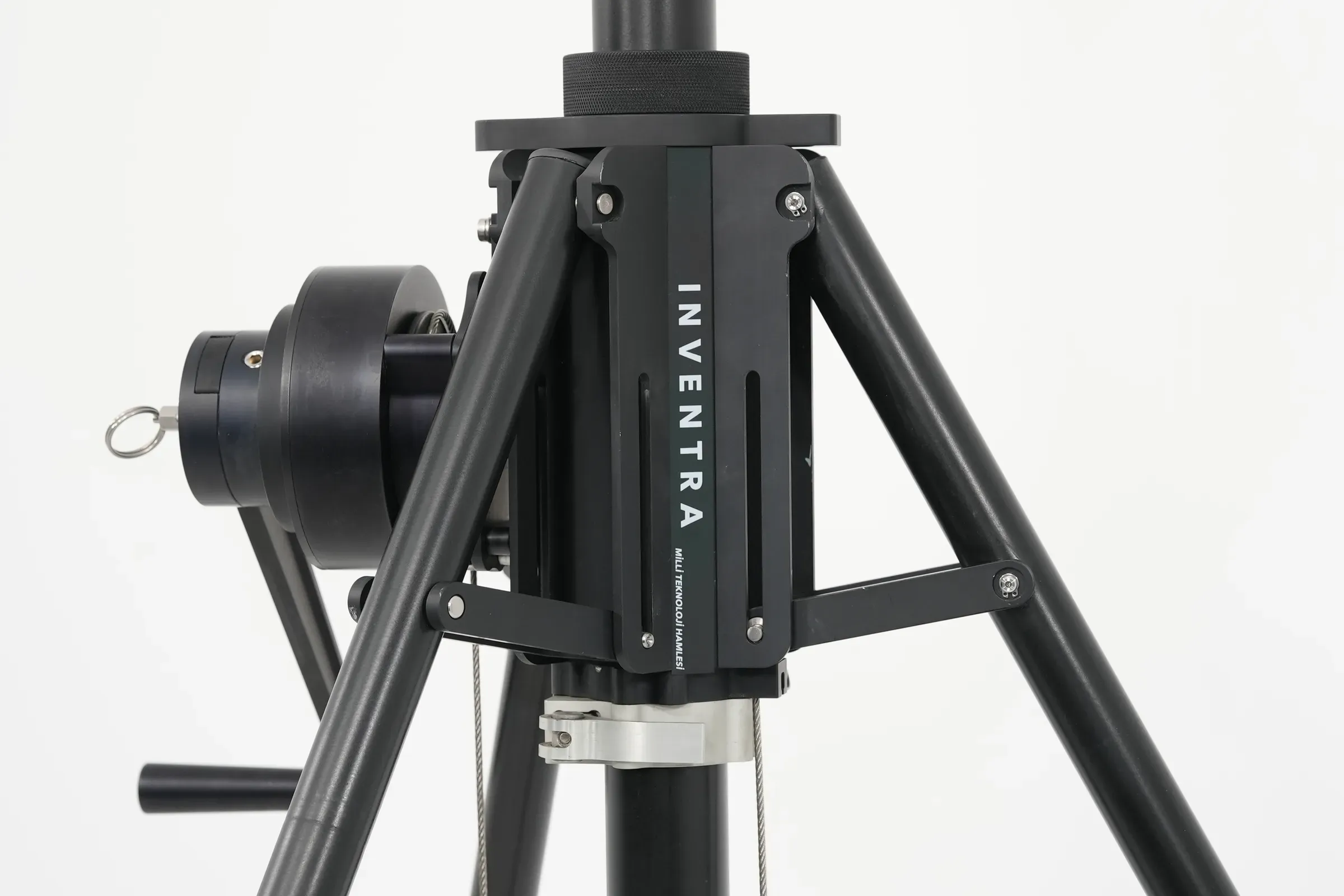

Yükseklik, üçayak gövdesindeki vinç koluyla kademe eklenerek değiştirilir ve aynı taban 2.395 mm ile 15.065 mm arasını kapsar. Bu sayede tek alım, tek göreve değil bir görev aralığına yeter.
- 15 m’de 11 kg, 2,4 m’de 53 kg faydalı yük
- 2–16 kademe, kapalı yükseklik sabit 1.110 mm
Konfigürasyonlar
MMT10’u Konfigüre Et| Parça Numarası | Kademe | Açık Boymm | Yükkg | Ağırlıkkg | Sevkiyatkg |
|---|---|---|---|---|---|
| MMT10-X3-3300Standart | 3 | 3.300 | 50 | 20,4 | 43,69 |
| MMT10-X2-2395 | 2 | 2.395 | 53 | 19 | 42,29 |
| MMT10-X4-4205 | 4 | 4.205 | 47 | 21,8 | 45,09 |
| MMT10-X5-5110 | 5 | 5.110 | 44 | 23,2 | 51,45 |
| MMT10-X6-6015 | 6 | 6.015 | 41 | 24,6 | 52,85 |
| MMT10-X7-6920 | 7 | 6.920 | 38 | 26 | 54,25 |
| MMT10-X8-7825 | 8 | 7.825 | 35 | 27,8 | 56,35 |
| MMT10-X9-8730 | 9 | 8.730 | 32 | 29,2 | 57,75 |
| MMT10-X10-9635 | 10 | 9.635 | 29 | 30,6 | 63,27 |
| MMT10-X11-10540 | 11 | 10.540 | 26 | 32 | 64,67 |
| MMT10-X12-11445 | 12 | 11.445 | 23 | 33,8 | 77,17 |
| MMT10-X13-12350 | 13 | 12.350 | 20 | 35,2 | 78,57 |
| MMT10-X14-13255 | 14 | 13.255 | 17 | 36,6 | 79,97 |
| MMT10-X15-14160 | 15 | 14.160 | 14 | 38 | 81,37 |
| MMT10-X16-15065 | 16 | 15.065 | 11 | 39,4 | 82,77 |
Opsiyonlar
- SCGKİkincil Gergi Seti1 × İkincil Gergi Halkası, 4 × İkincil Gergi Halatı, 4 × V Kazık
- TRGKÜçüncül Gergi Seti1 × Üçüncül Gergi Halkası, 4 × Üçüncül Gergi Halatı, 4 × V Kazık
- LPEKYıldırım Koruma ve Topraklama Seti
- IFPSDon Kılıfı
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Kapalı Yükseklik | 1.110 mm |
|---|---|
| Anma Faydalı Yükü | 50 kg |
| Ağırlık | 20,4 kg |
| Geri Sürme | Mevcut |
| Geri Sürme Tipi | Kendinden kilitlemeli |
| Kurulum Süresi | 5-30 dk |
| Rüzgâr Yükü | 120 km/sa |
| Hareket Mekanizması | Manuel |
| Tahrik Tipi | İtmeli veya halat tahrikli |
| Açık Yükseklik | 3.300 mm |
| Üçayak Yüksekliği – Ayaklar Açık | 1.525 mm |
|---|---|
| Taban Çapı | 1.760 mm |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Kademe Sayısı | 3 |
| Standart Sınıf Düz Kazık Seti | 8 × Dairesel Kazık |
|---|---|
| Standart Sınıf Gergi Seti | 4 × Birincil Gergi Halatı, 4 × V Kazık |
| Alet Seti | 1 × Balyoz, 1 × Kazık Sökücü |
| Yedek Parça Seti | 1 × Yedek Parça Çantası, 1 × Mekanik Bağlantı Elemanı Seti, 2 × Dairesel Kazık, 2 × V Kazık |
| Anten Montaj Adaptörü | 1 × Anten Montaj Adaptörü |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık (Çalışma) | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık (Depolama) | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık (Çalışma) | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık (Depolama) | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç (Çalışma) | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç (Depolama) | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C’de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Toz | Metot 510.5, Prosedür I |
| Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür IV, taşıma sandığı içinde nakliye düşürme |
Dokümanlar
- Ürün ÖzetiPDF
- Teknik veri sayfasıPDF
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
- Gergi Halatı Kurulum KılavuzuPDF
Patent ve Faydalı Modeller
- Boru sayısını sayan ve gergi onayı olmadan kaldırmayı kilitleyen el vinciPDF
- Kilitlenmemiş boru bağlantısının yükselmesini mekanik olarak engelleyen emniyetli mast sistemiPDF
- Kaldırma kuvvetini kolon ekseninde toplayan çift halat kollu kaldırma düzeniPDF
- Kurulum boyunca kolonu gergide tutan ve cırcırla kilitlenen iki modlu gergi makarasıPDF
- Tripod mast ve mast yükseltme plakasıPDF
