SEB20

Dört Kanallı (EO/MWIR/LRF/LD) Hedef Tespit Nişangâhı

SEB20, 1280×1024 dedektör, standart yapılandırmada 50× gündüz optik yakınlaştırma, 32 km mesafe ölçer ve silah sistemleri için STANAG 3733 uyumlu lazer hedef işaretleyici sunan kapalı gövdeli (black-box) MWIR kameradır.

  • MWIR
  • 1.280 × 1.024 px
  • 5-32.000 m
1.920 × 1.080 px
Çözünürlük
1.280 × 1.024 px
Dedektör
5-32.000 m
Ölçüm Menzili
Teknik Veri SayfasıModelleri Karşılaştır
DRI Menzil Hesaplayıcı

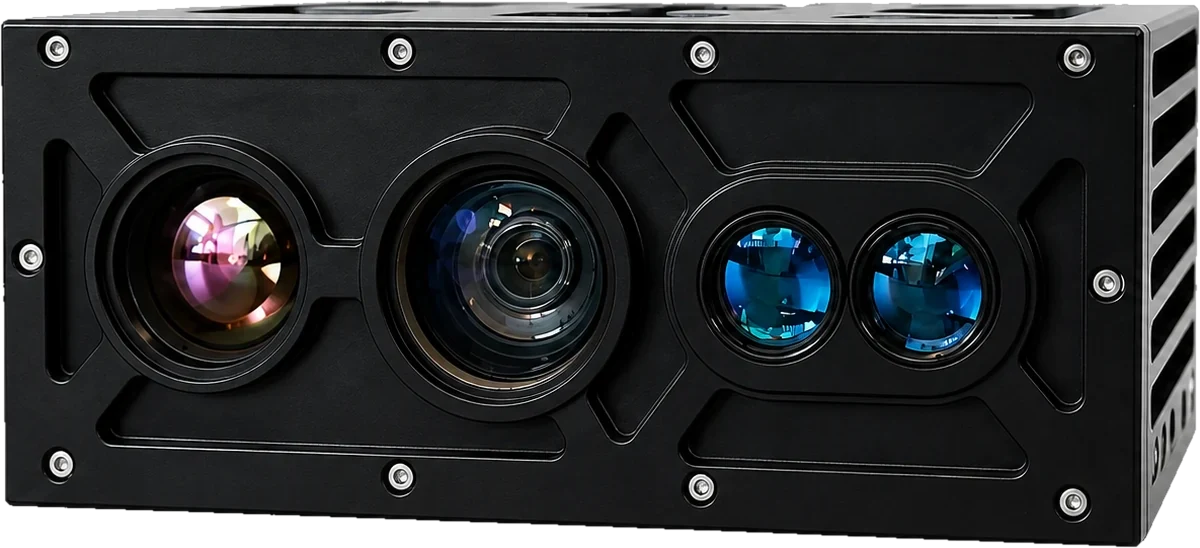

Tek yüz plakasının ardında dört SEB20 açıklığı

Öne Çıkanlar

Aydınlanmış dört SEB20 penceresi

01Dört kanal

EO, MWIR, mesafe ölçer ve lazer hedef işaretleyici tek ünitede

Dört kanal aynı anda veri alır ve komut kabul eder. Bu sayede gözlem, tanıma, mesafe ölçümü ve hedef işaretleme ayrı cihazlara dağılmadan tek görüş hattından yapılır.

  • 1920×1080 EO kanalında 50× optik yakınlaştırma; 30× ve 68× katalog seçeneği
  • 5 m ile 32.000 m arası mesafe ölçer
İki mavi kaplamalı SEB20 açıklığı

02Lazer işaretleme

STANAG 3733’e uygun 50 mJ lazer hedef işaretleyici

1064 nm lazer hedef işaretleyici, 10–25 ns darbede 50 mJ çıkış verir ve STANAG 3733 Bant I ile Bant II kodlamasına uyar. Bu sayede standardı bekleyen güdüm arayıcı başlıklarıyla birlikte çalışır.

  • 0,05° doğruluk; yönlendirme birimiyle 100 µrad’dan iyi
  • Fiber jiro ve enkoder tabanlı çift çevrim

Konfigürasyonlar

Parça NumarasıBantDedektörpxLensTermal ZoomNETDmKEOpxEO ZoomxMin. AydınlanmalxLRF MenziliLazer TipiÇıkış EnerjisimJDalga Boyunm
SEB20-M1220X-E1950X-LR32-LD50StandartMWIR1.280 × 1.02437,5-750 mm20201.920 × 1.080500,0015-32.000 mGöze zararsız501.064
SEB20-M1220X-E1968X-LR32-LD50MWIR1.280 × 1.02437,5-750 mm20201.920 × 1.080680,0055-32.000 mGöze zararsız501.064
SEB20-M1220X-E1930X-LR32-LD50MWIR1.280 × 1.02437,5-750 mm20201.920 × 1.080300,015-32.000 mGöze zararsız501.064
SEB20-M0620X-E1950X-LR32-LD50MWIR640 × 51215-300 mm20151.920 × 1.080500,0015-32.000 mGöze zararsız501.064
SEB20-M0620X-E1968X-LR32-LD50MWIR640 × 51215-300 mm20151.920 × 1.080680,0055-32.000 mGöze zararsız501.064
SEB20-M0620X-E1930X-LR32-LD50MWIR640 × 51215-300 mm20151.920 × 1.080300,015-32.000 mGöze zararsız501.064
SEB20-L1206X-E1950X-LR32-LD50LWIR1.280 × 1.02430-180 mm6501.920 × 1.080500,0015-32.000 mGöze zararsız501.064
SEB20-L1206X-E1968X-LR32-LD50LWIR1.280 × 1.02430-180 mm6501.920 × 1.080680,0055-32.000 mGöze zararsız501.064
SEB20-L1206X-E1930X-LR32-LD50LWIR1.280 × 1.02430-180 mm6501.920 × 1.080300,015-32.000 mGöze zararsız501.064
SEB20-L1203X-E1950X-LR32-LD50LWIR1.280 × 1.02428-90 mm3,2301.920 × 1.080500,0015-32.000 mGöze zararsız501.064
SEB20-L1203X-E1968X-LR32-LD50LWIR1.280 × 1.02428-90 mm3,2301.920 × 1.080680,0055-32.000 mGöze zararsız501.064
SEB20-L1203X-E1930X-LR32-LD50LWIR1.280 × 1.02428-90 mm3,2301.920 × 1.080300,015-32.000 mGöze zararsız501.064
SEB20-L0605X-E1950X-LR32-LD50LWIR640 × 51230-150 mm5301.920 × 1.080500,0015-32.000 mGöze zararsız501.064
SEB20-L0605X-E1968X-LR32-LD50LWIR640 × 51230-150 mm5301.920 × 1.080680,0055-32.000 mGöze zararsız501.064
SEB20-L0605X-E1930X-LR32-LD50LWIR640 × 51230-150 mm5301.920 × 1.080300,015-32.000 mGöze zararsız501.064
SEB20-L0625-E1950X-LR32-LD50LWIR640 × 51225Yok501.920 × 1.080500,0015-32.000 mGöze zararsız501.064
SEB20-L0625-E1968X-LR32-LD50LWIR640 × 51225Yok501.920 × 1.080680,0055-32.000 mGöze zararsız501.064
SEB20-L0625-E1930X-LR32-LD50LWIR640 × 51225Yok501.920 × 1.080300,015-32.000 mGöze zararsız501.064

Opsiyonlar

Her kod dört karakterdir ve parça numarasının sonuna eklenir; etiket dili kodu en sonda olur.

  • LCKTLens Temizleme Seti
  • LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca

Teknik Özellikler

Performans Parametreleri
Doğruluk0,05°
Ağırlık18,4 kg
Termal Kamera Modülü
Spektral BantMWIR
Dedektör1.280 × 1.024 px
Piksel Boyutu12 µm
NETD20 mK
Termal Lens37,5-750 mm
Termal Optik Yakınlaştırma20×
Termal Yatay Görüş Alanı1,17°
Termal Dijital Yakınlaştırma12×
Tespit – Araç19,9 km
Teşhis – Araç13,0 km
Tanıma – Araç9,5 km
EO Kamera Modülü
Çözünürlük1.920 × 1.080 px
EO Optik Yakınlaştırma50×
EO Yatay Görüş Alanı61,9-1,3°
EO Dijital Yakınlaştırma12×
Minimum Aydınlanma – Yüksek Hassasiyet0,001 lx
Odaklama SistemiOtomatik
Tespit – Araç13,0 km
Teşhis – Araç6,0 km
Tanıma – Araç2,6 km
Lazer Mesafe Ölçer
Ölçüm Menzili5-32.000 m
Lazer Dalga Boyu1,5 µm
Lazer TipiGöze zararsız
Lazer hedef işaretleyici
Çıkış Enerjisi50 mJ
Dalga Boyu1.064 nm
Darbe Genişliği10-25 ns
Darbe KodlarıSTANAG 3733 I ve II
Takip Birimi
Takip Birimi StabilizasyonuFiber jiroskop ve enkoder tabanlı çift çevrim
Veri Yenileme Hızı25 Hz
Çıkış Gecikmesi100 ms
Hedef Boyutu16 × 16-128 × 128 px
Elektrik ve Arayüz
Çalışma Gerilimi18-32 VDC
Güç Tüketimi (Maks.)150 W
Haberleşme ArayüzüRS-422
Haberleşme Arayüzü (Opsiyonel)Ethernet
Konnektör TipiMIL-DTL-38999
Video Çıkışı 1HD-SDI
Video Çıkışı 2Ethernet
Mekanik Veriler
Genişlik325 mm
Derinlik360 mm
Yükseklik155 mm
Malzeme – Ana GövdeAlüminyum 6061-T6
Yüzey İşlemiElektrostatik toz boya
Standart RenkRAL 9005 Mat Siyah
Aksesuarlar
Montaj Kılavuzu1 × Kurulum Kılavuzu
Çevresel Kalifikasyonlar
Çevresel StandartMIL-STD-810G
Yüksek Sıcaklık (Çalışma)Metot 501.5, Prosedür II, +60 °C
Yüksek Sıcaklık (Depolama)Metot 501.5, Prosedür I, +70 °C
Düşük Sıcaklık (Çalışma)Metot 502.5, Prosedür II, -32 °C
Düşük Sıcaklık (Depolama)Metot 502.5, Prosedür I, -40 °C
Düşük Basınç (Çalışma)Metot 500.5, Prosedür II, 10.500 ft
Düşük Basınç (Depolama)Metot 500.5, Prosedür I, 37.000 ft
NemMetot 507.5, Prosedür II, +60 °C’de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim
YağmurMetot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk
Tuz SisiMetot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim
TozMetot 510.5, Prosedür I
KumMetot 510.5, Prosedür II
TitreşimMetot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3
ŞokMetot 516.6, Prosedür I, 40 g, 11 ms, 3 eksende yön başına 3 şok
EMI / EMC
EMI/EMC StandardıMIL-STD-461G
CE102Güç Hatları, 10 kHz – 10 MHz
CS101Güç Hatları, 30 Hz – 150 kHz
CS114Toplu Kablo Enjeksiyonu, 10 kHz – 200 MHz
CS115Toplu Kablo Enjeksiyonu, Darbe Uyarımı
CS116Sönümlü Sinüzoidal Geçici Rejim, 10 kHz – 100 MHz
CS118Personel Kaynaklı Elektrostatik Boşalma
RE102Elektrik Alan, 10 kHz – 18 GHz
RS103Elektrik Alan, 2 MHz – 18 GHz

Dokümanlar

  • Ürün ÖzetiPDF
  • Teknik veri sayfasıPDF
  • Kullanıcı KılavuzuTalep Üzerine
  • 3B Katı Model (STEP)Talep Üzerine
  • Mekanik Arayüz Kontrol DokümanıTalep Üzerine
  • MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
  • Elektriksel Arayüz Kontrol DokümanıTalep Üzerine
  • Yazılım Arayüz Kontrol DokümanıTalep Üzerine
  • MIL-STD-461G EMI/EMC Test RaporuTalep Üzerine
Doküman Talep Et

Sistemi Tamamlama

Uygulama Alanları

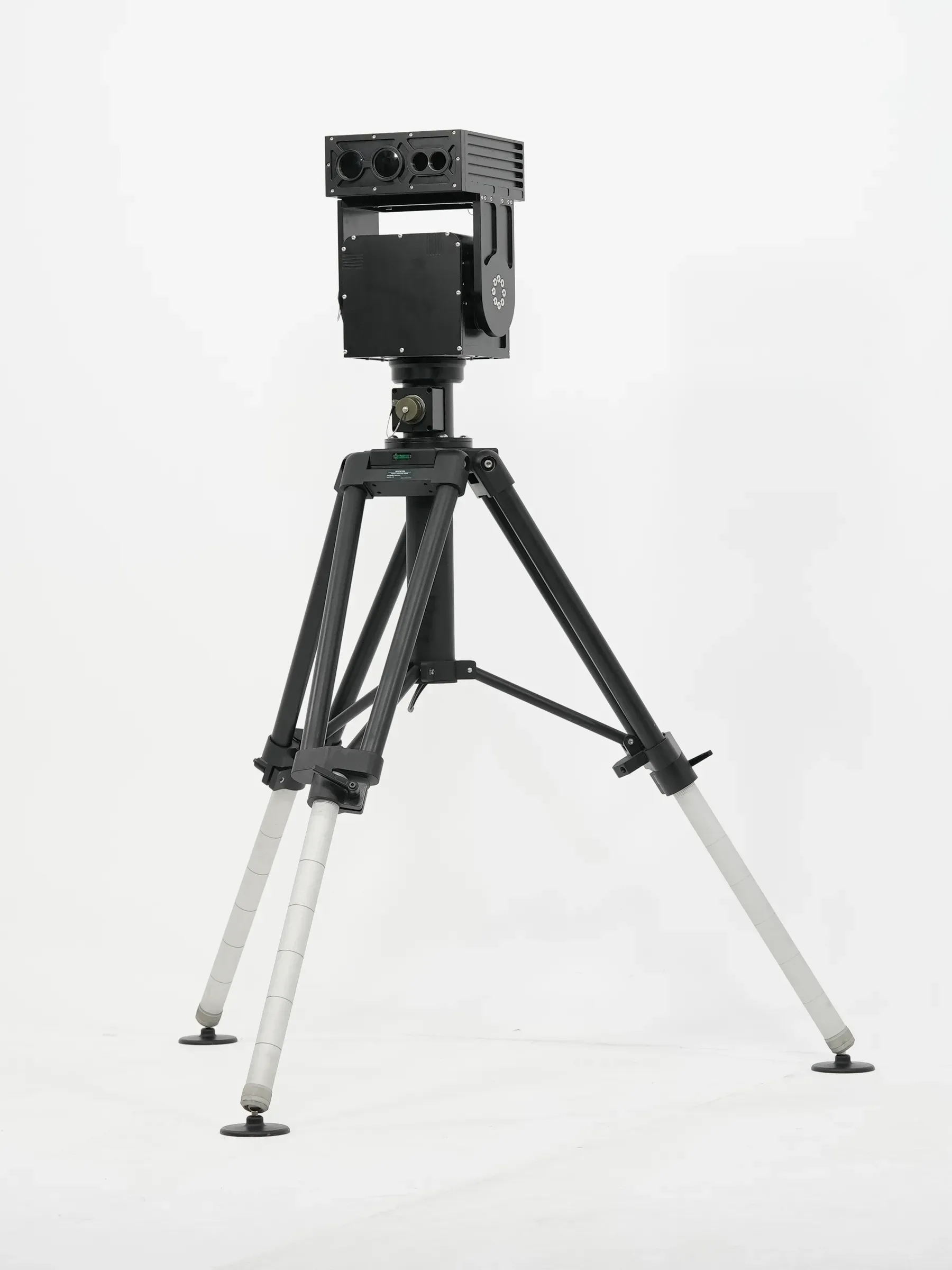

Üçayağında siyah SEB20

Üçayağında siyah SEB20

1 / 20

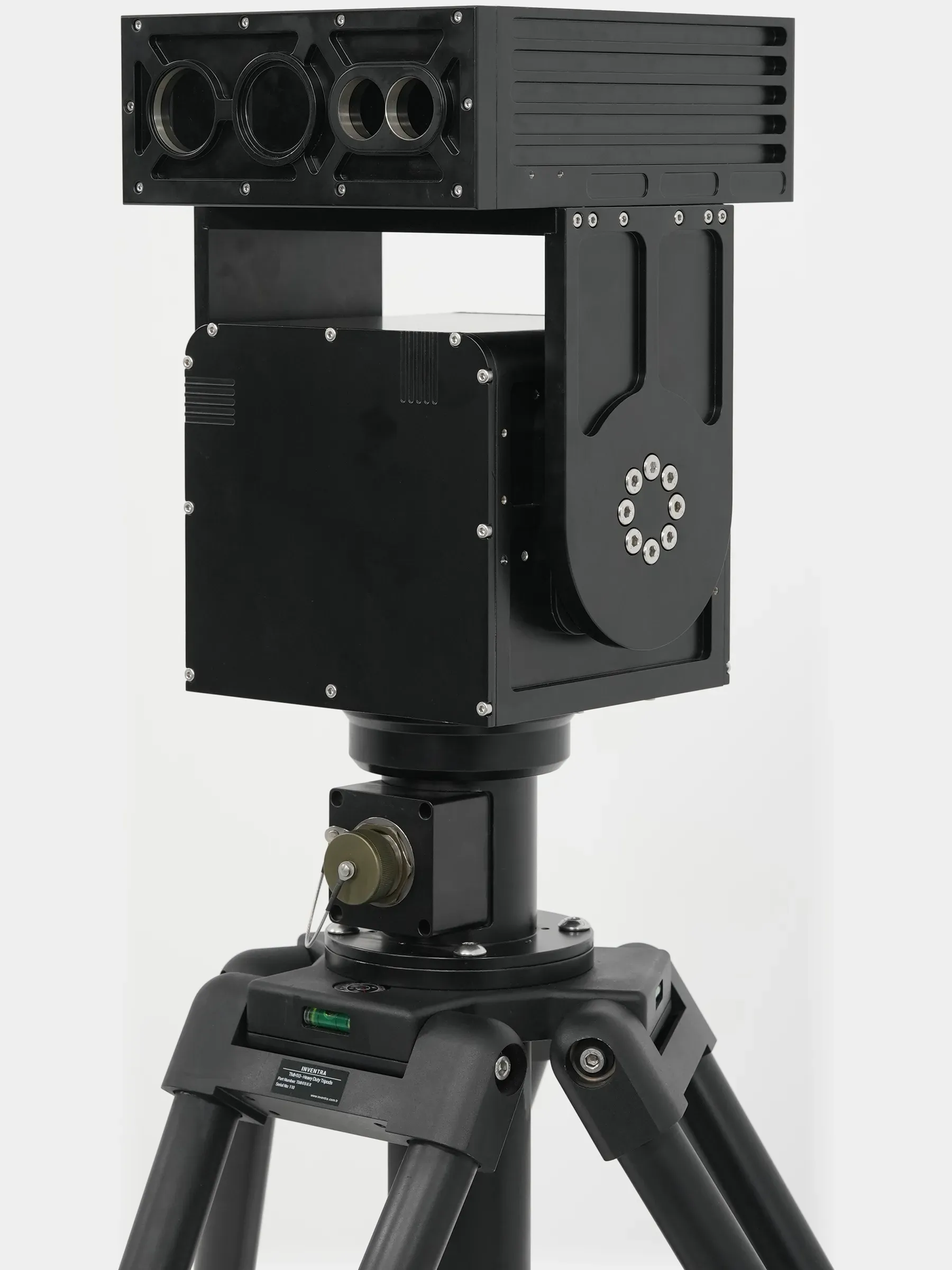

Dört açıklığı da görünen SEB20

Dört açıklığı da görünen SEB20

2 / 20

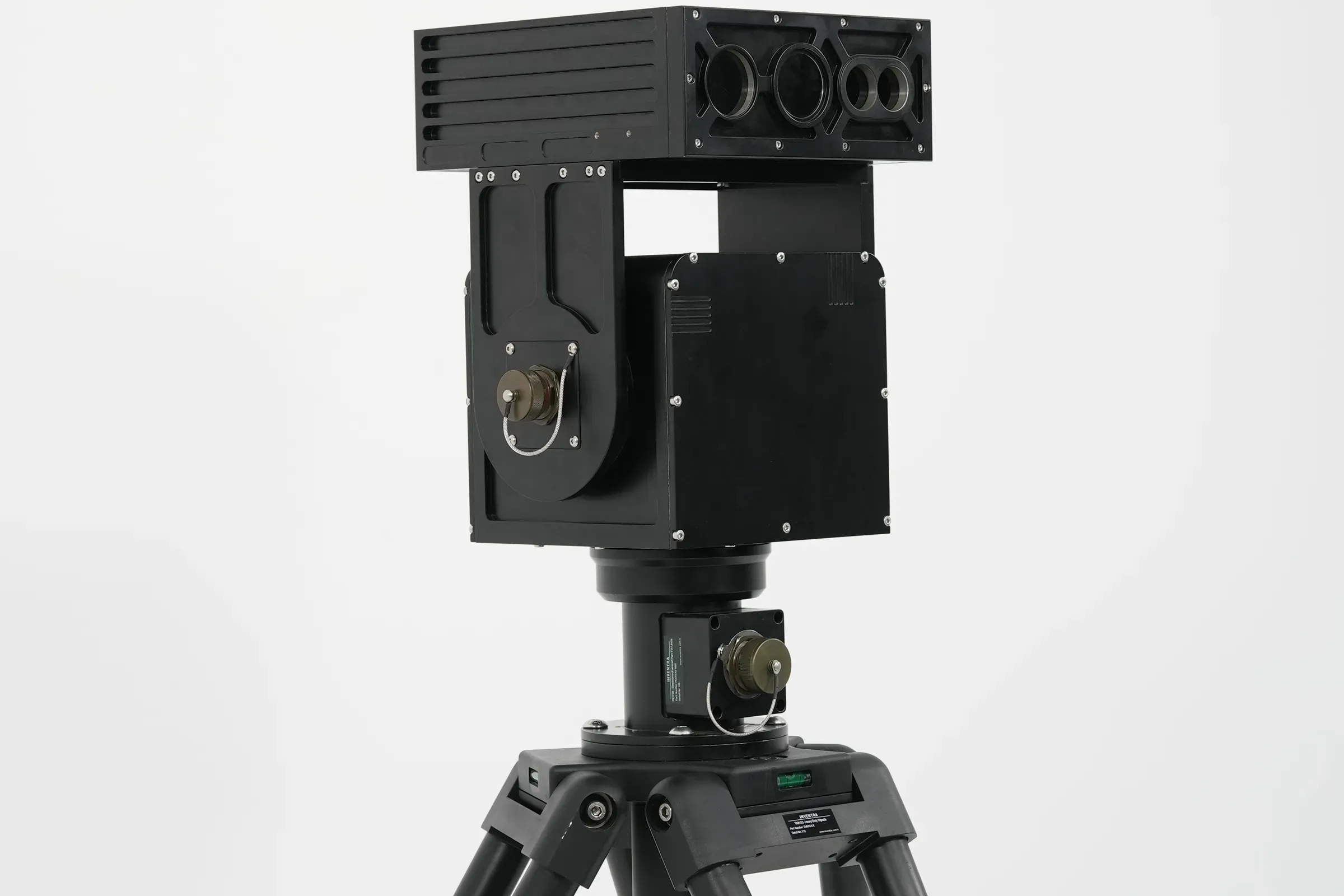

Yana dönmüş SEB20

Yana dönmüş SEB20

3 / 20

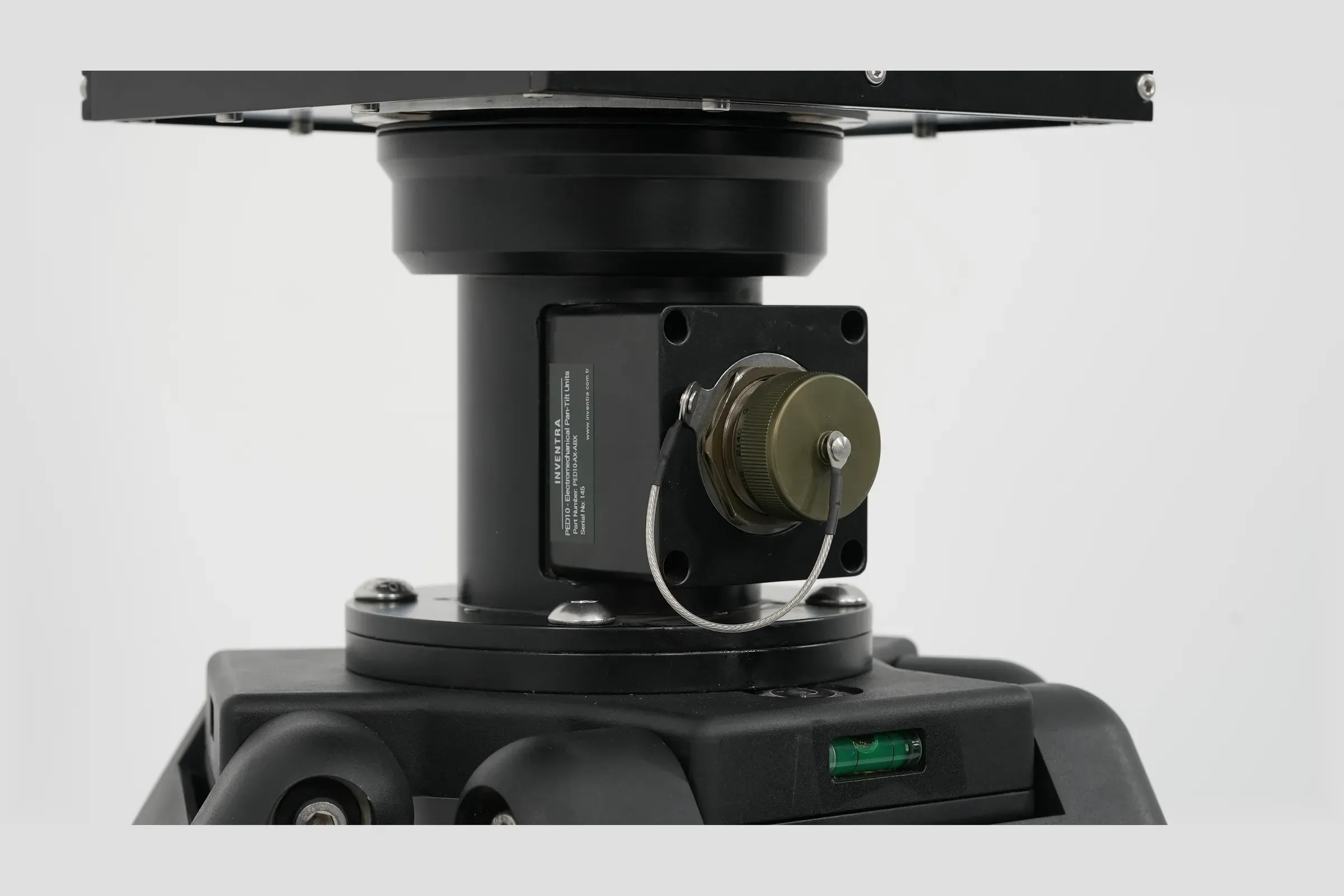

Pan gövdesi ve üst plaka

Pan gövdesi ve üst plaka

4 / 20

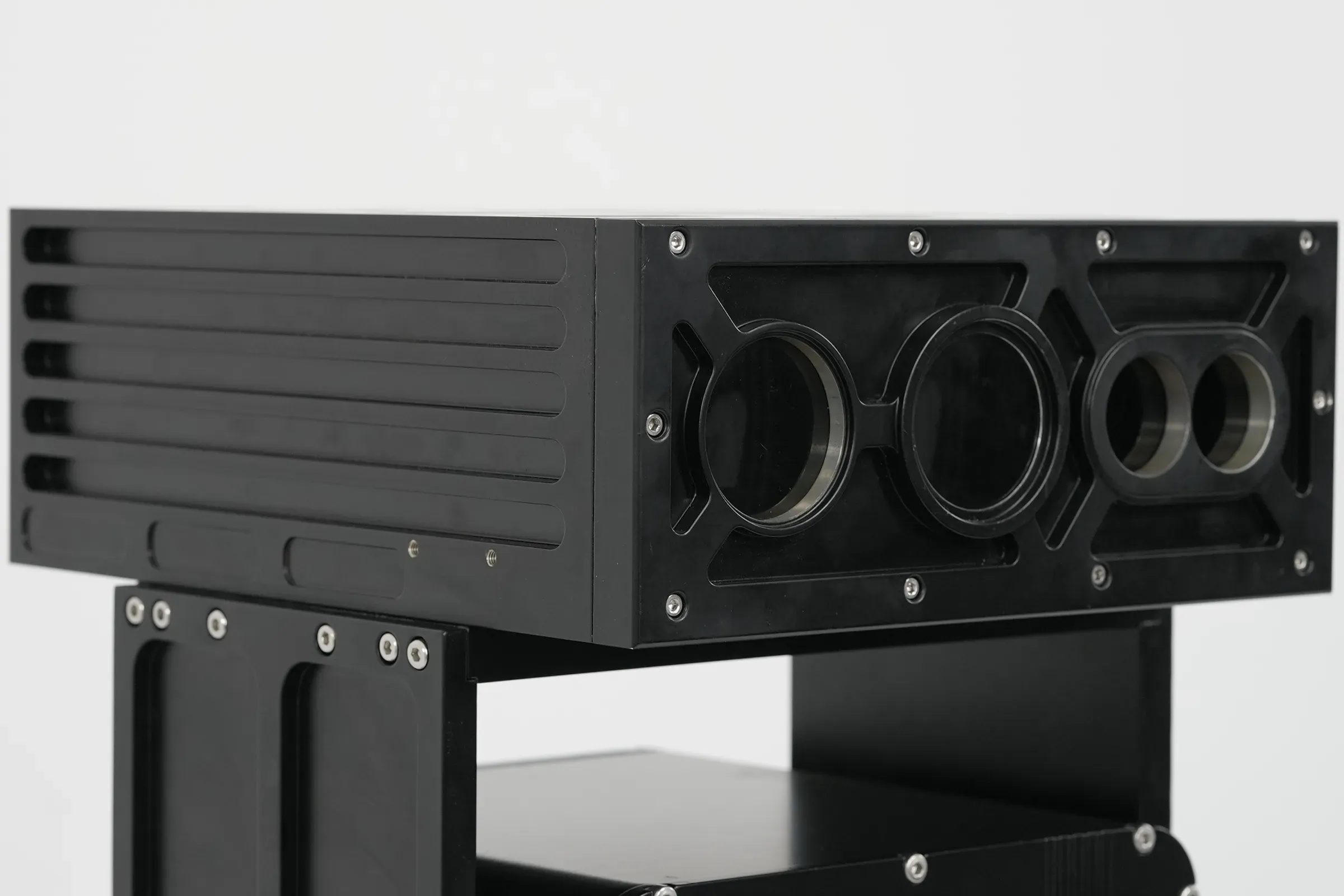

SEB20 açıklıkları ve soğutma havalandırması

SEB20 açıklıkları ve soğutma havalandırması

5 / 20

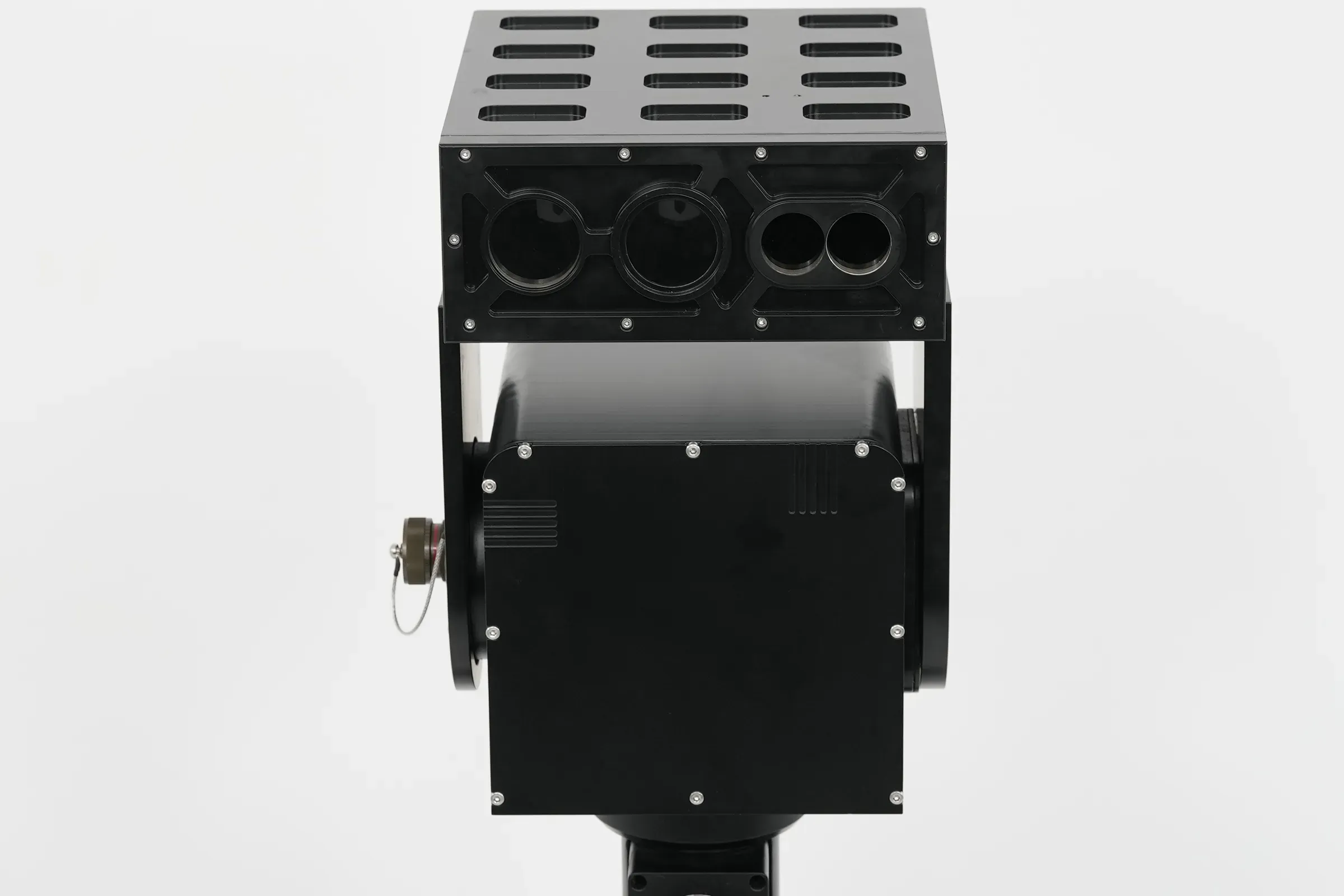

SEB20 ve havalandırmalı üst yüzü

SEB20 ve havalandırmalı üst yüzü

6 / 20

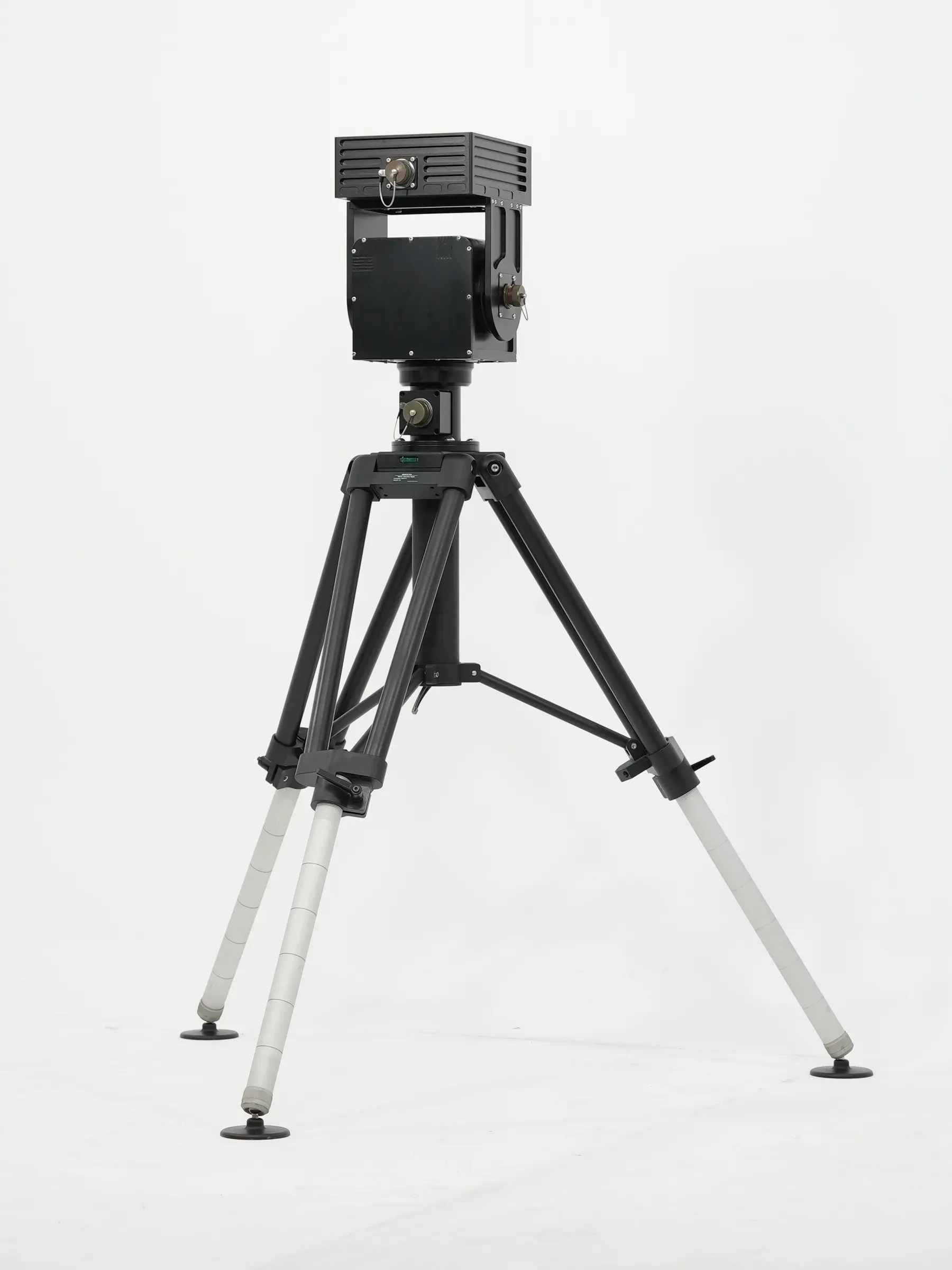

Üçayak üzerinde SEB20

Üçayak üzerinde SEB20

7 / 20

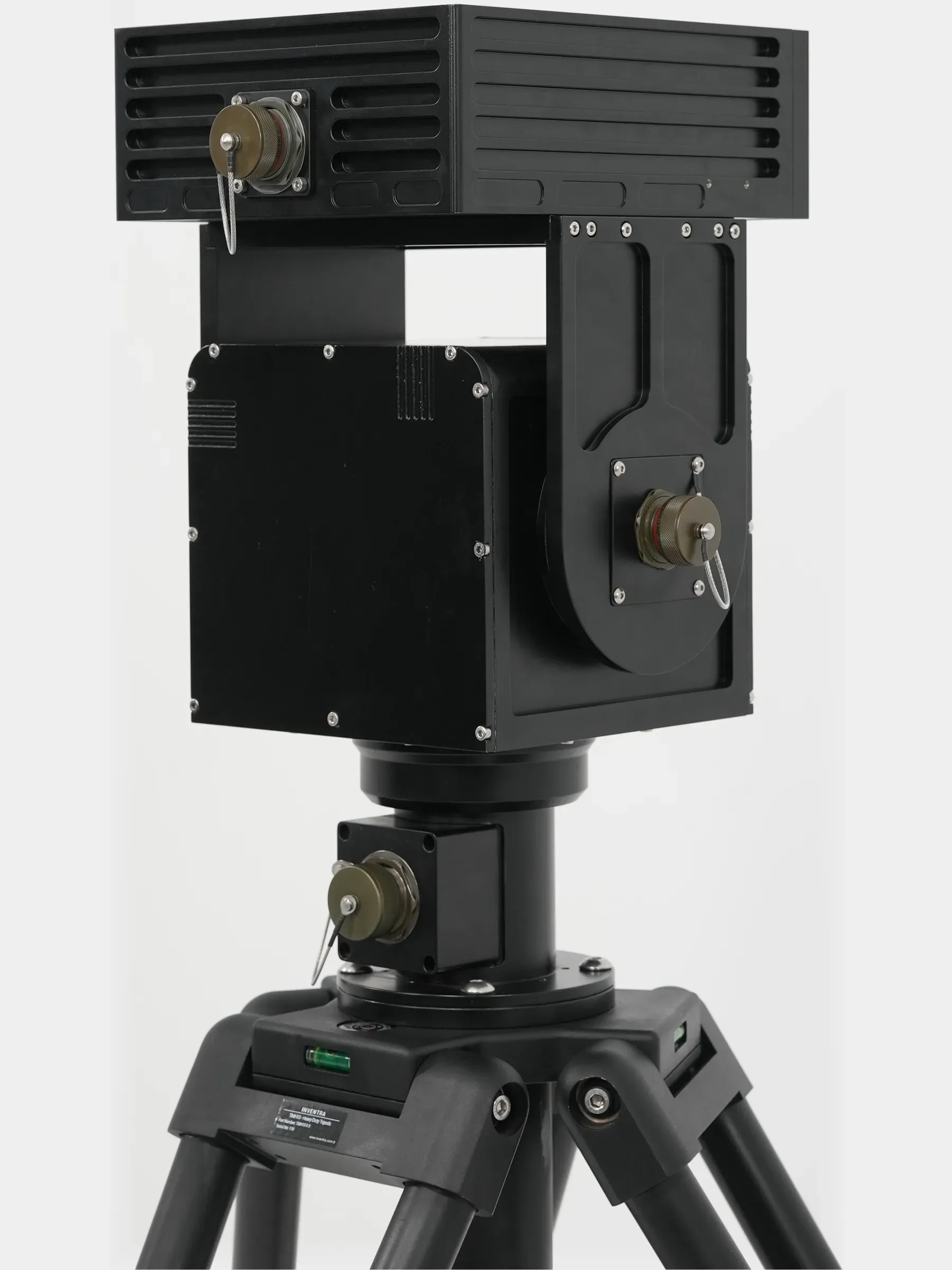

Pan-tilt üzerinde SEB20

Pan-tilt üzerinde SEB20

8 / 20

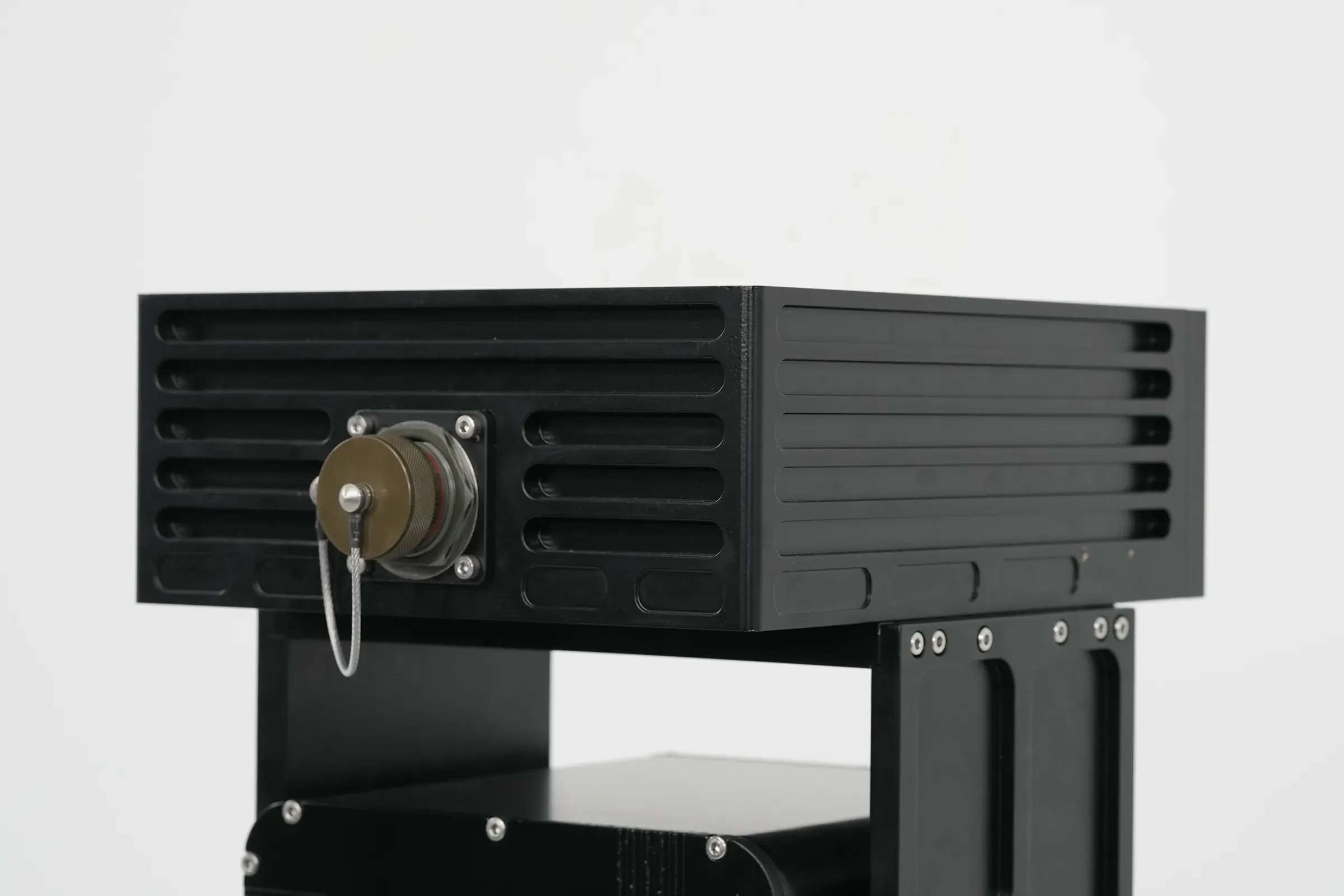

SEB20 yan yüzündeki pirinç konnektör

SEB20 yan yüzündeki pirinç konnektör

9 / 20

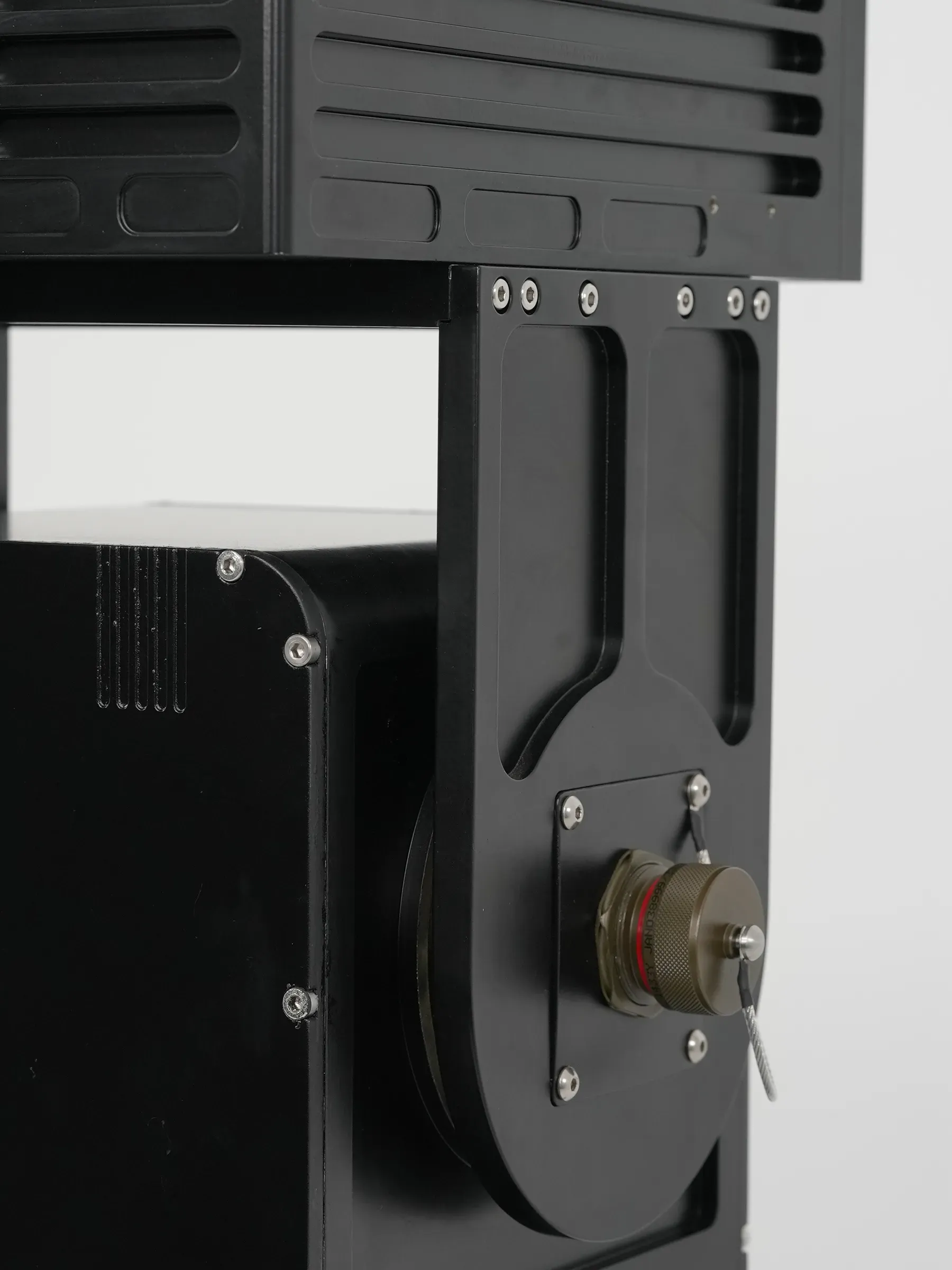

Yan koldaki yükseklik konnektörü

Yan koldaki yükseklik konnektörü

10 / 20

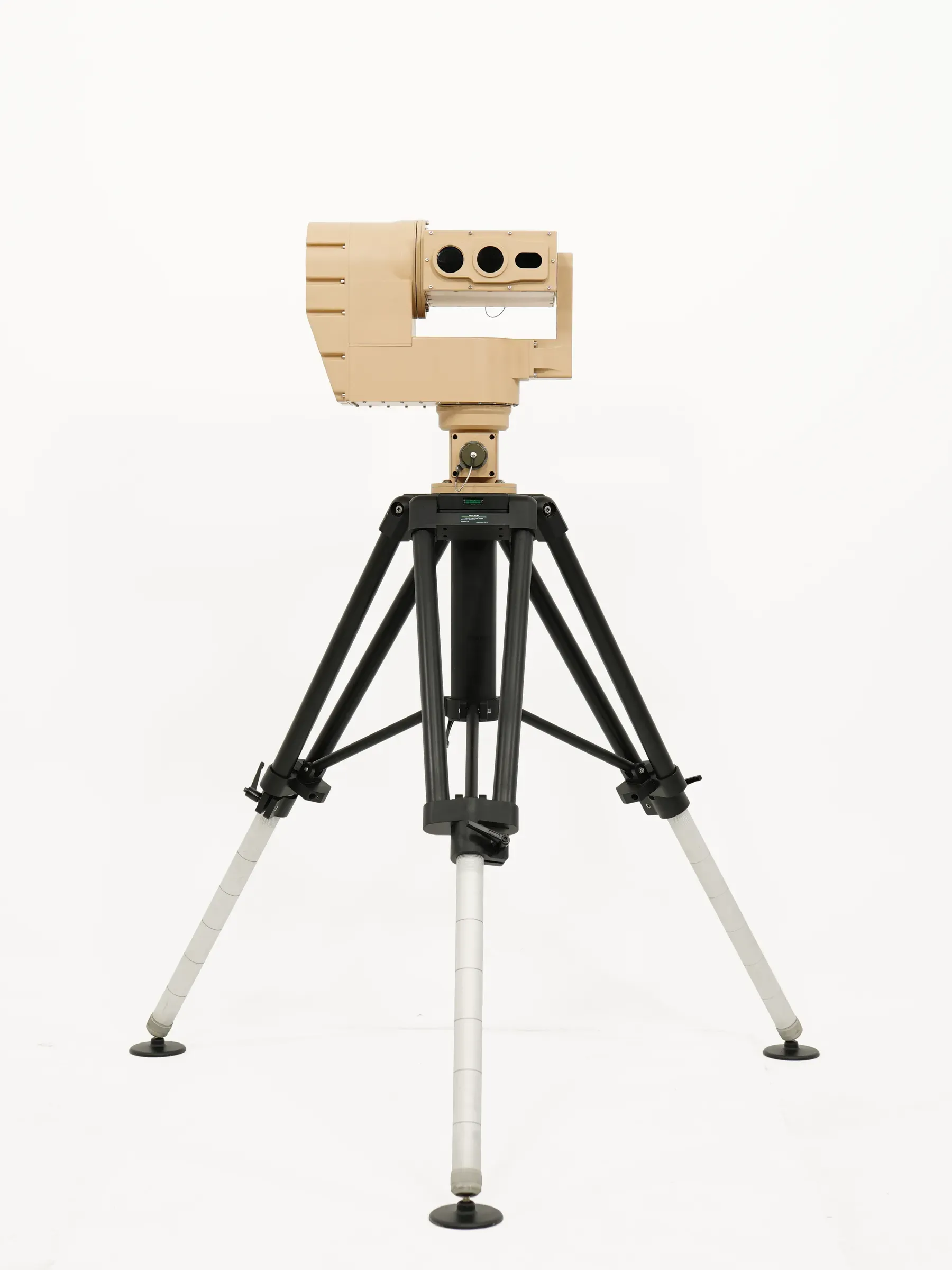

Öne bakan çöl rengi SEB20

Öne bakan çöl rengi SEB20

11 / 20

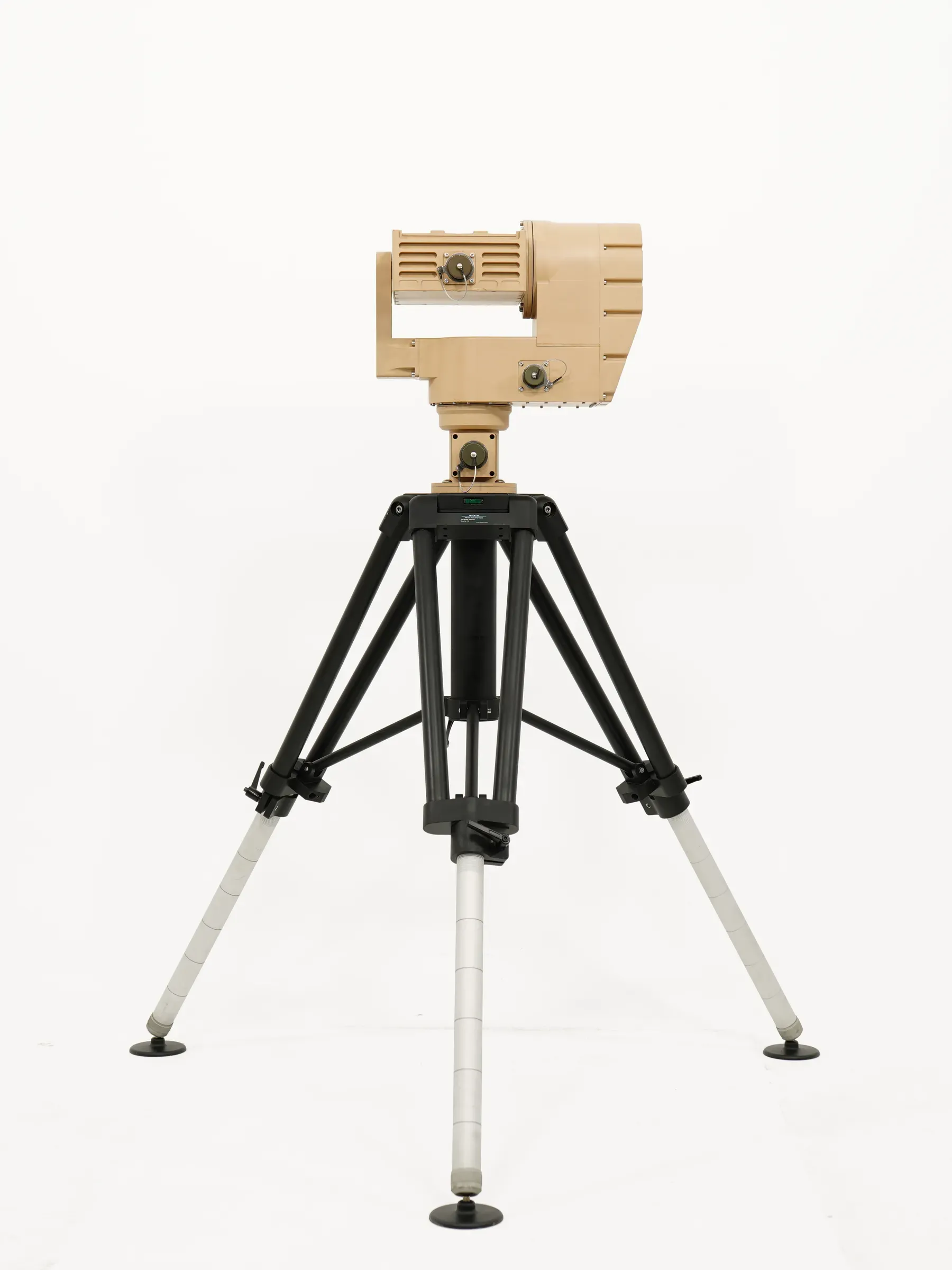

Üçayağında sağa dönmüş çöl rengi SEB20

Üçayağında sağa dönmüş çöl rengi SEB20

12 / 20

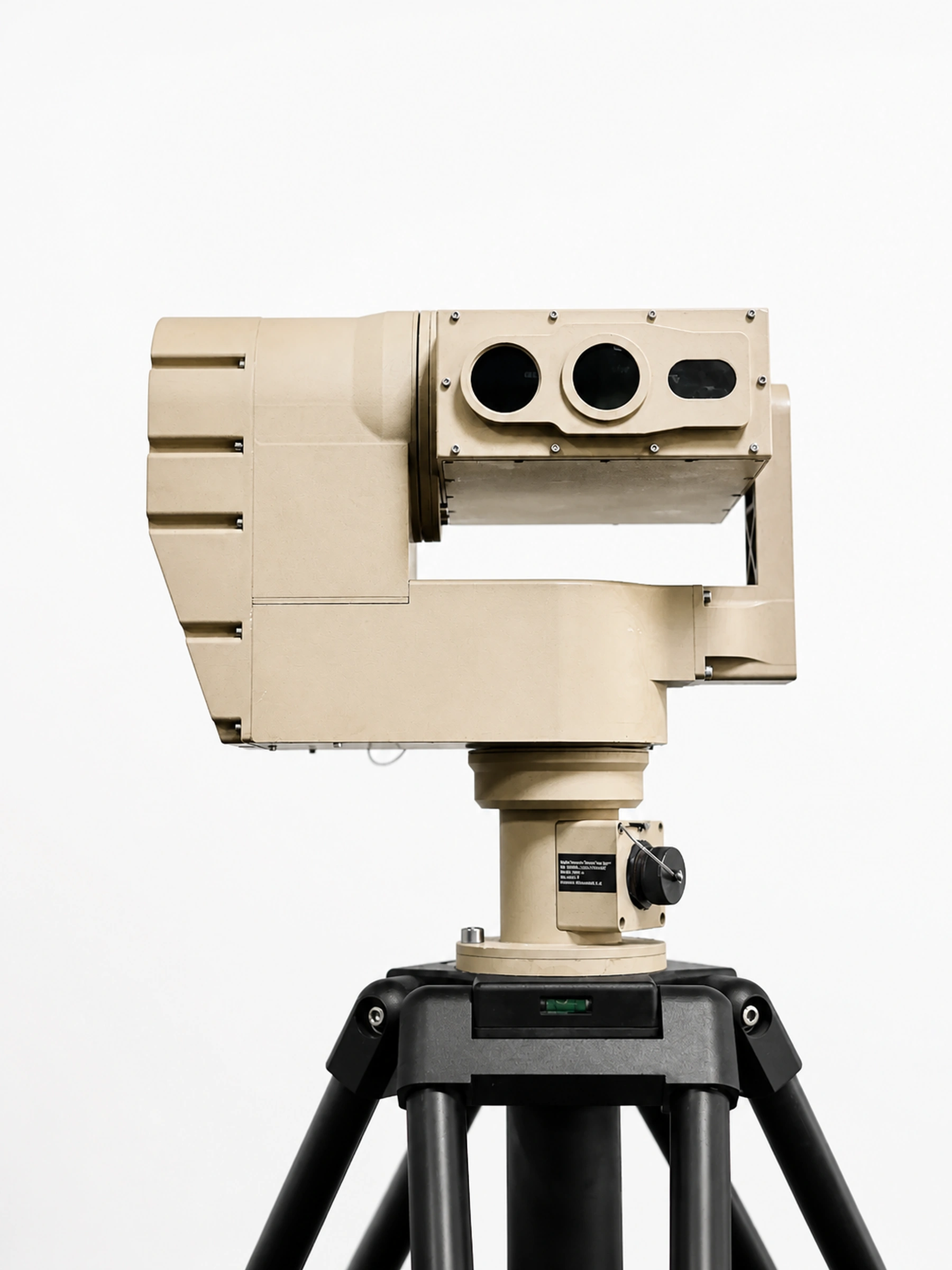

Saha üçayağında çöl rengi pan-tilt üzerinde SEB20

Saha üçayağında çöl rengi pan-tilt üzerinde SEB20

13 / 20

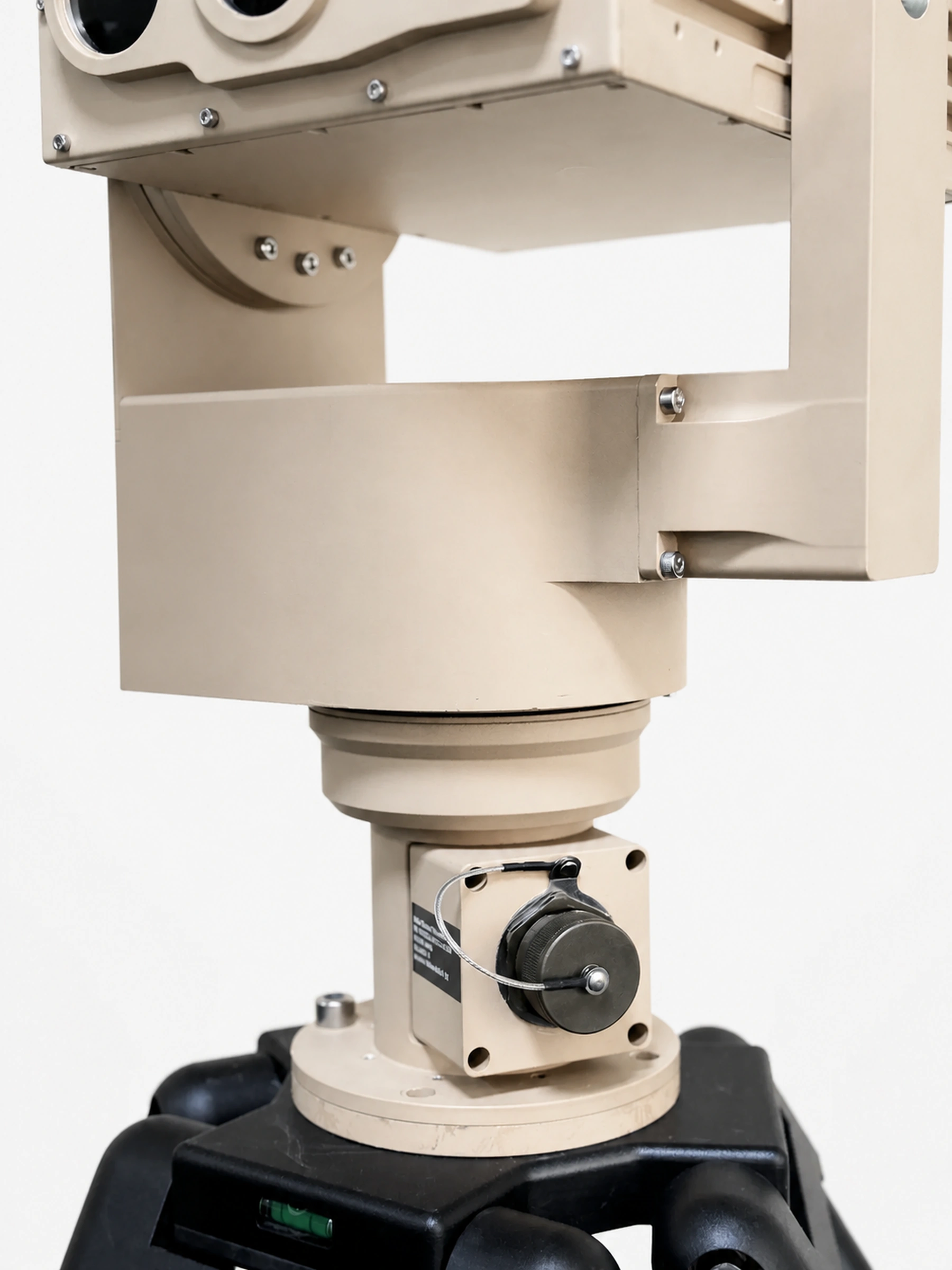

SEB20 altındaki pan gövdesi

SEB20 altındaki pan gövdesi

14 / 20

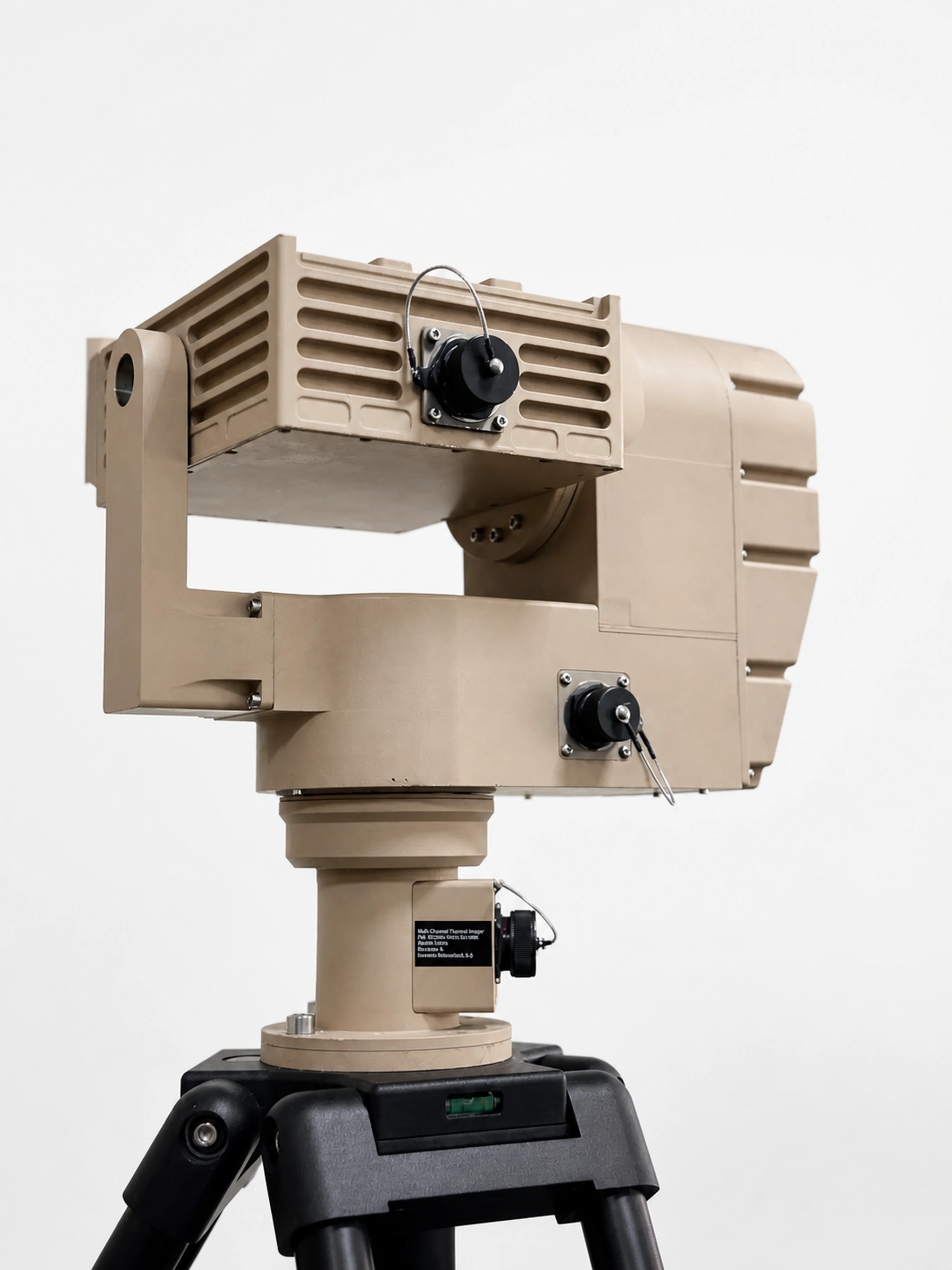

SEB20 yan yüzündeki soğutma havalandırması

SEB20 yan yüzündeki soğutma havalandırması

15 / 20

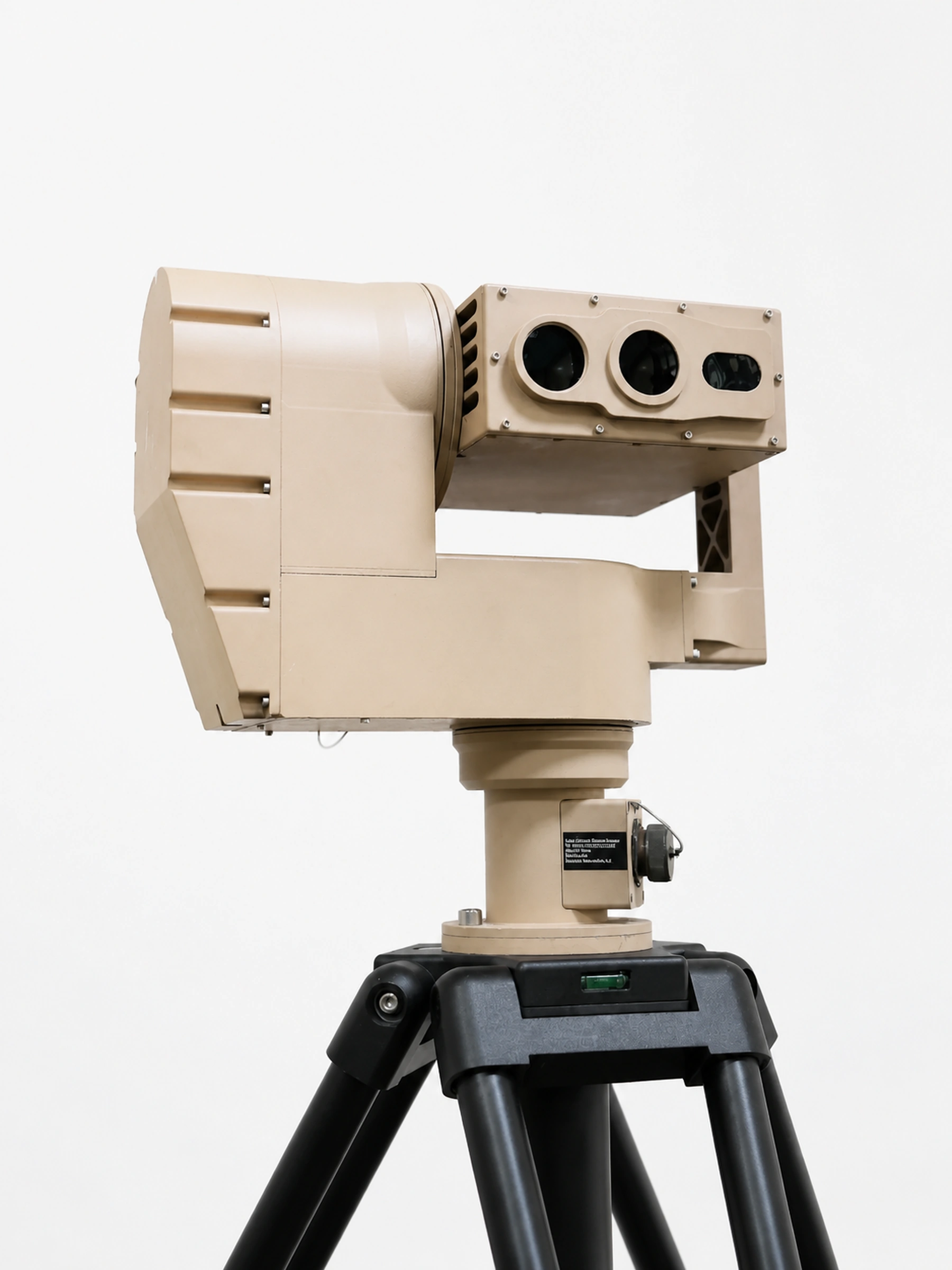

Dışa çevrilmiş SEB20

Dışa çevrilmiş SEB20

16 / 20

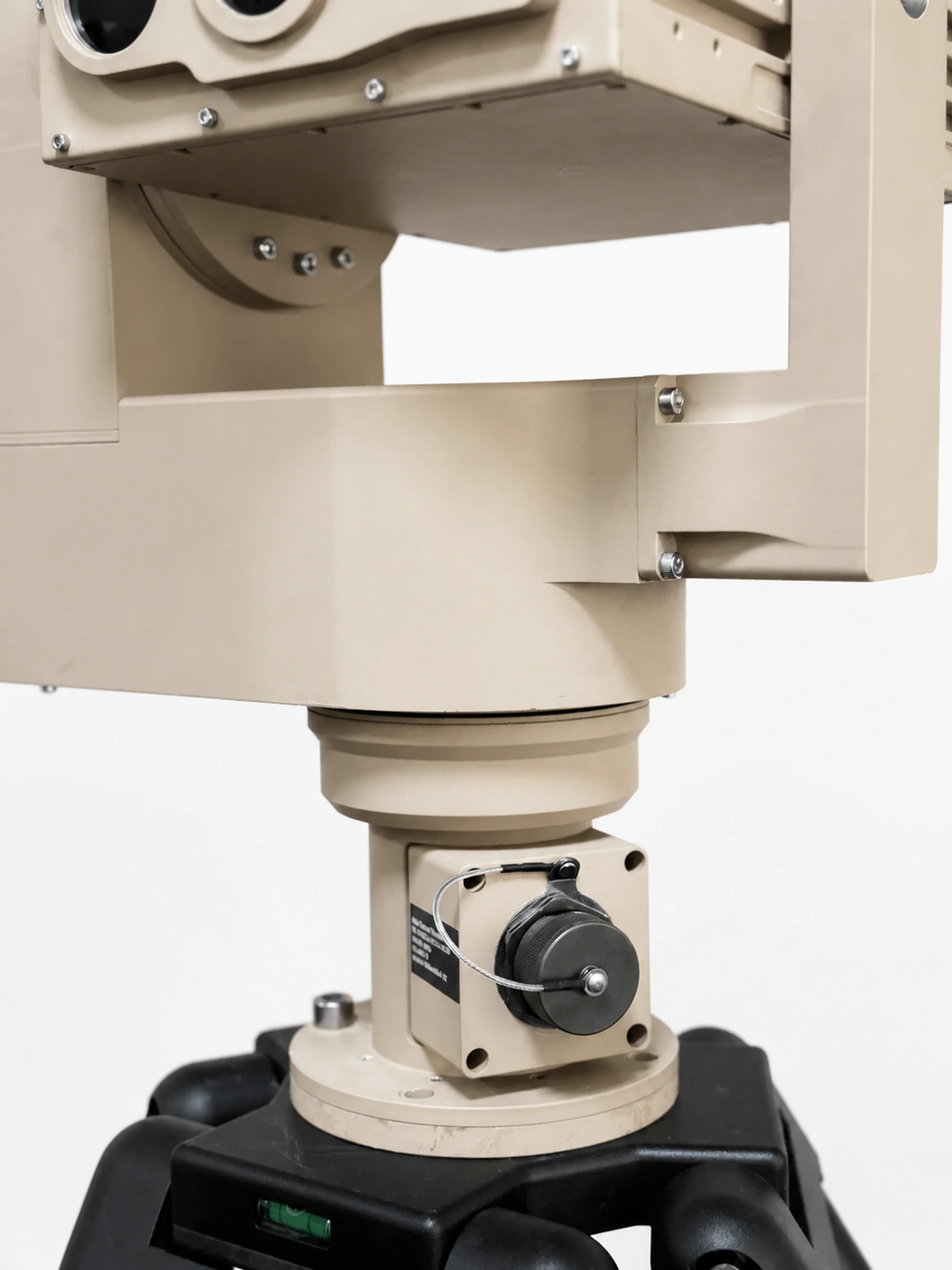

SEB20 altındaki kol ve pan tahriki

SEB20 altındaki kol ve pan tahriki

17 / 20

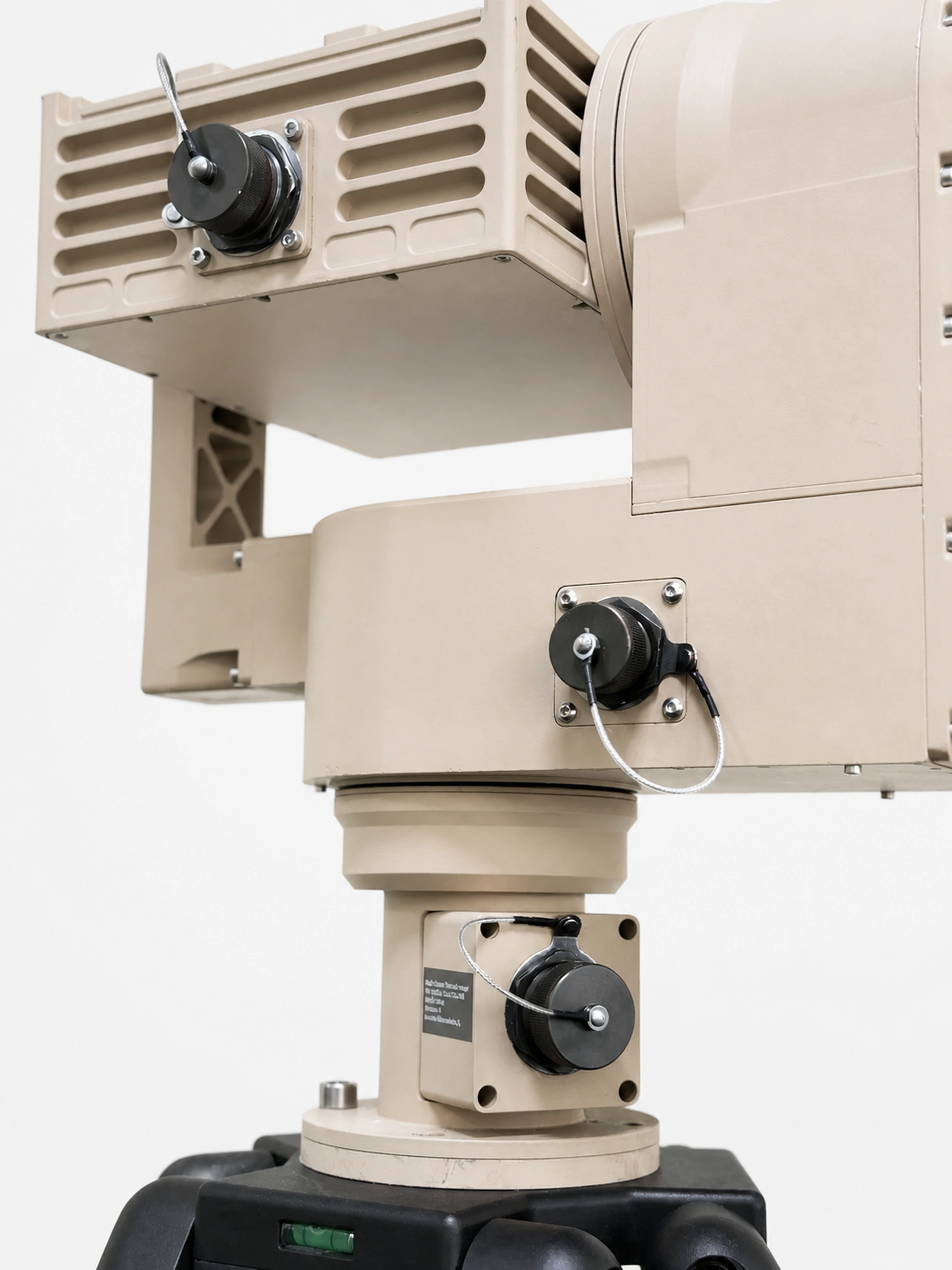

SEB20 ve arka yüzü

SEB20 ve arka yüzü

18 / 20

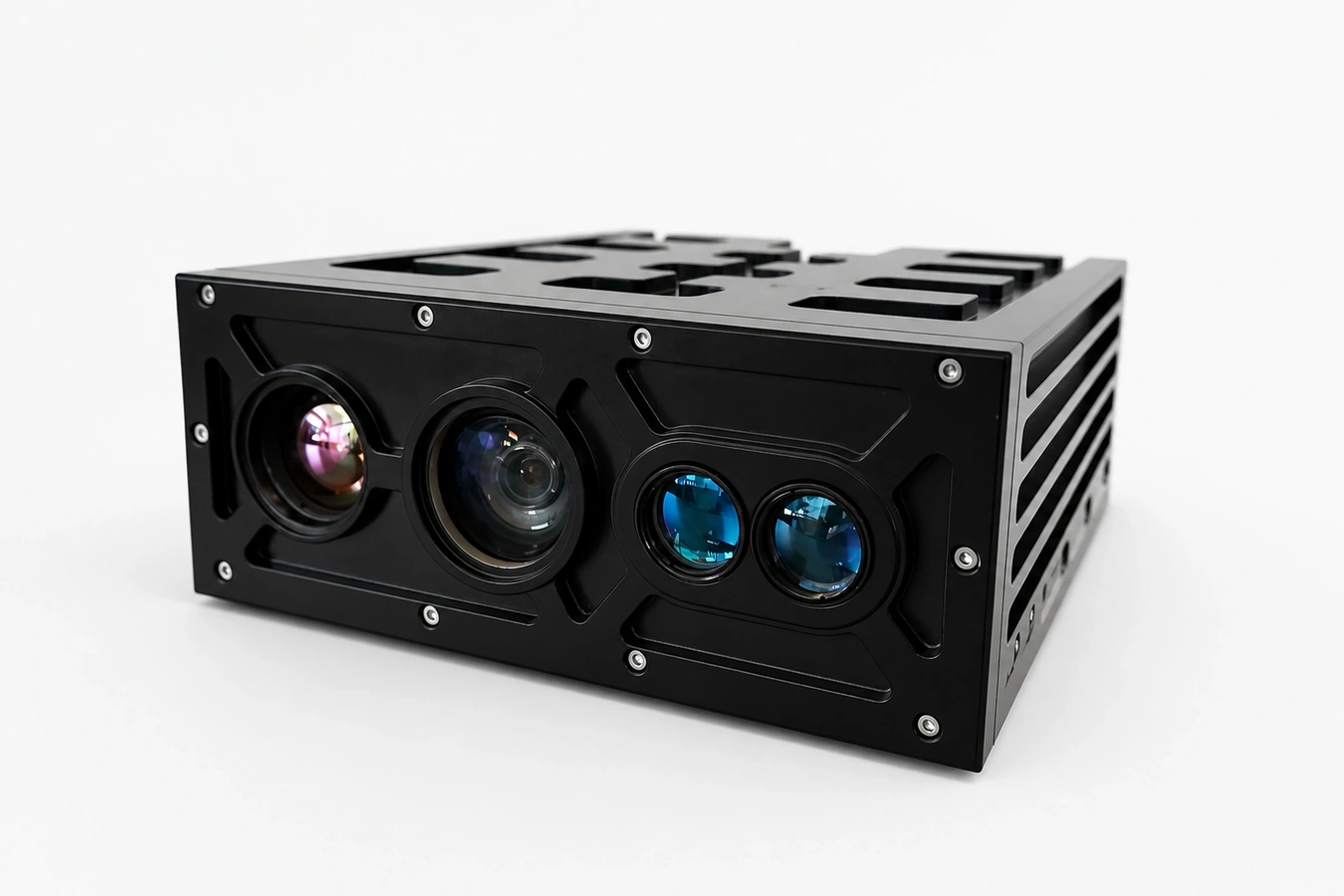

Yatağından çıkarılmış SEB20

Yatağından çıkarılmış SEB20

19 / 20

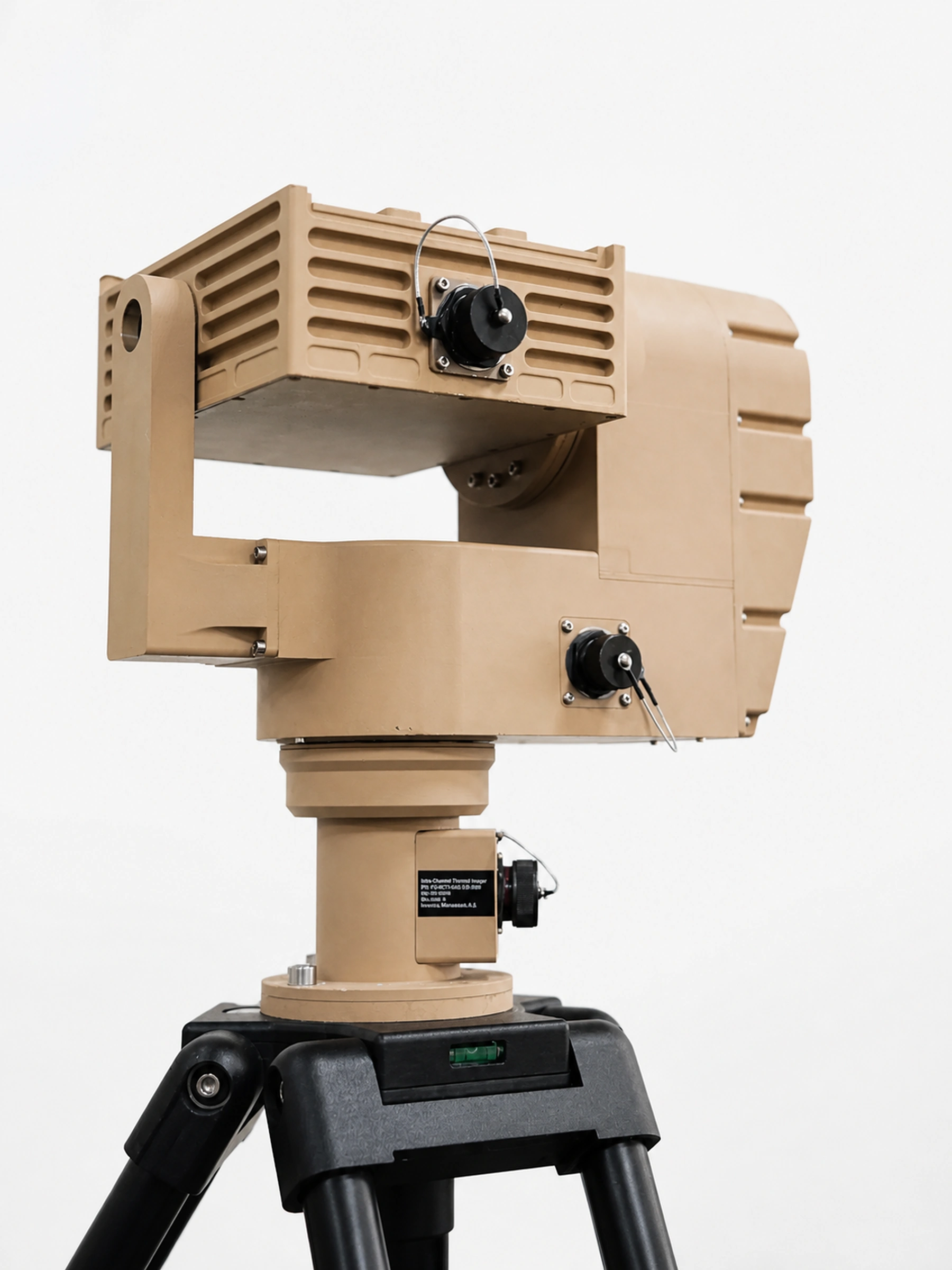

Üçayağında seviyelenmiş SEB20
