ACP20
Taşınabilir İklimlendirmeli Kabin (10U)
ACP20, saha elektroniğinin korunması için tasarlanan, buhar sıkıştırmalı soğutma, silikon mat ısıtma ve isteğe bağlı EMI ekranlaması sunan 10U taşınabilir iklimlendirmeli kabindir.
- 10U
- 1.500 W
- 610 mm Derinlik
- 1.500 W
- Soğutma Kapasitesi
- 10U
- Kabin Yüksekliği
- 220 VAC
- Şebeke Gerilimi
Öne Çıkanlar

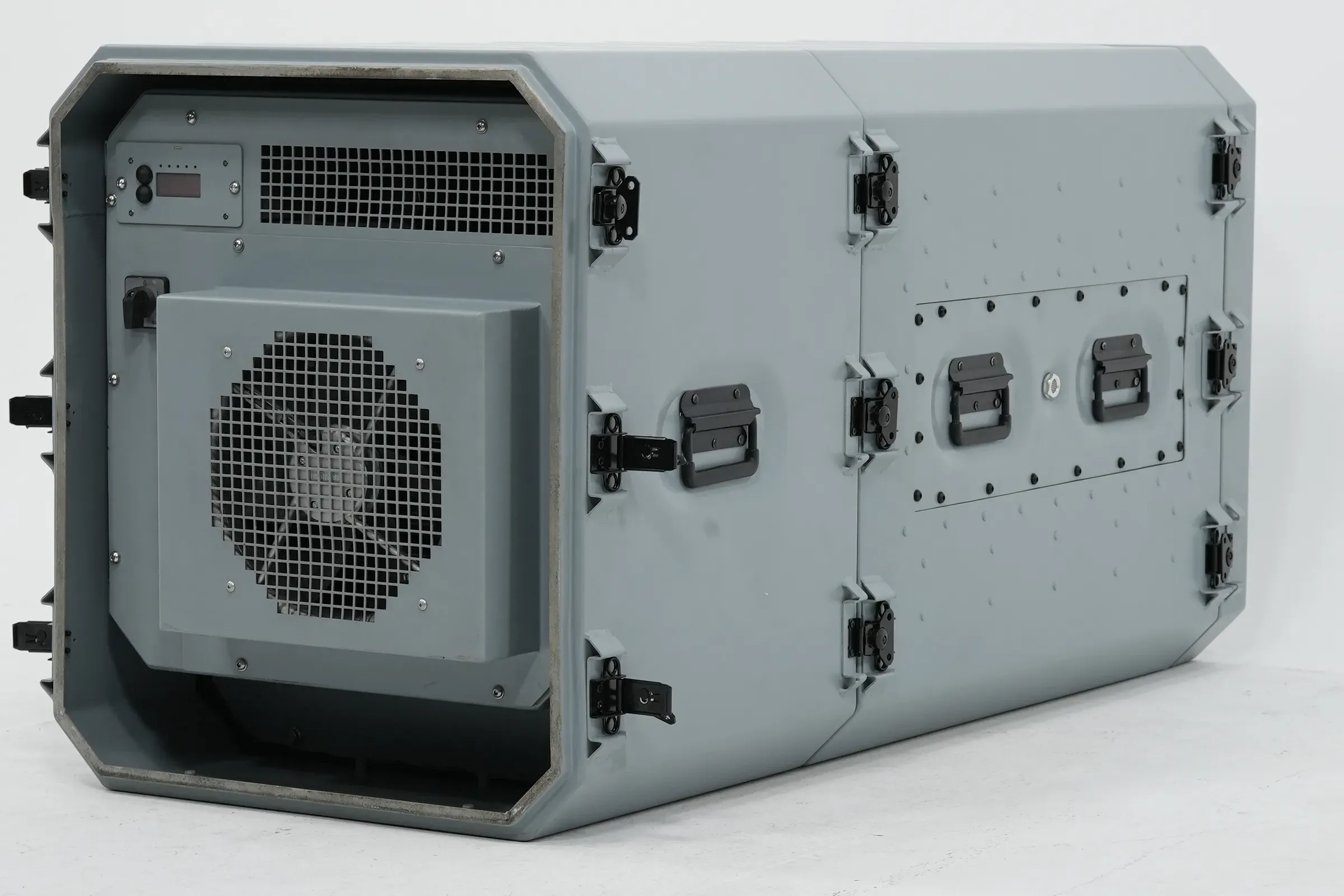

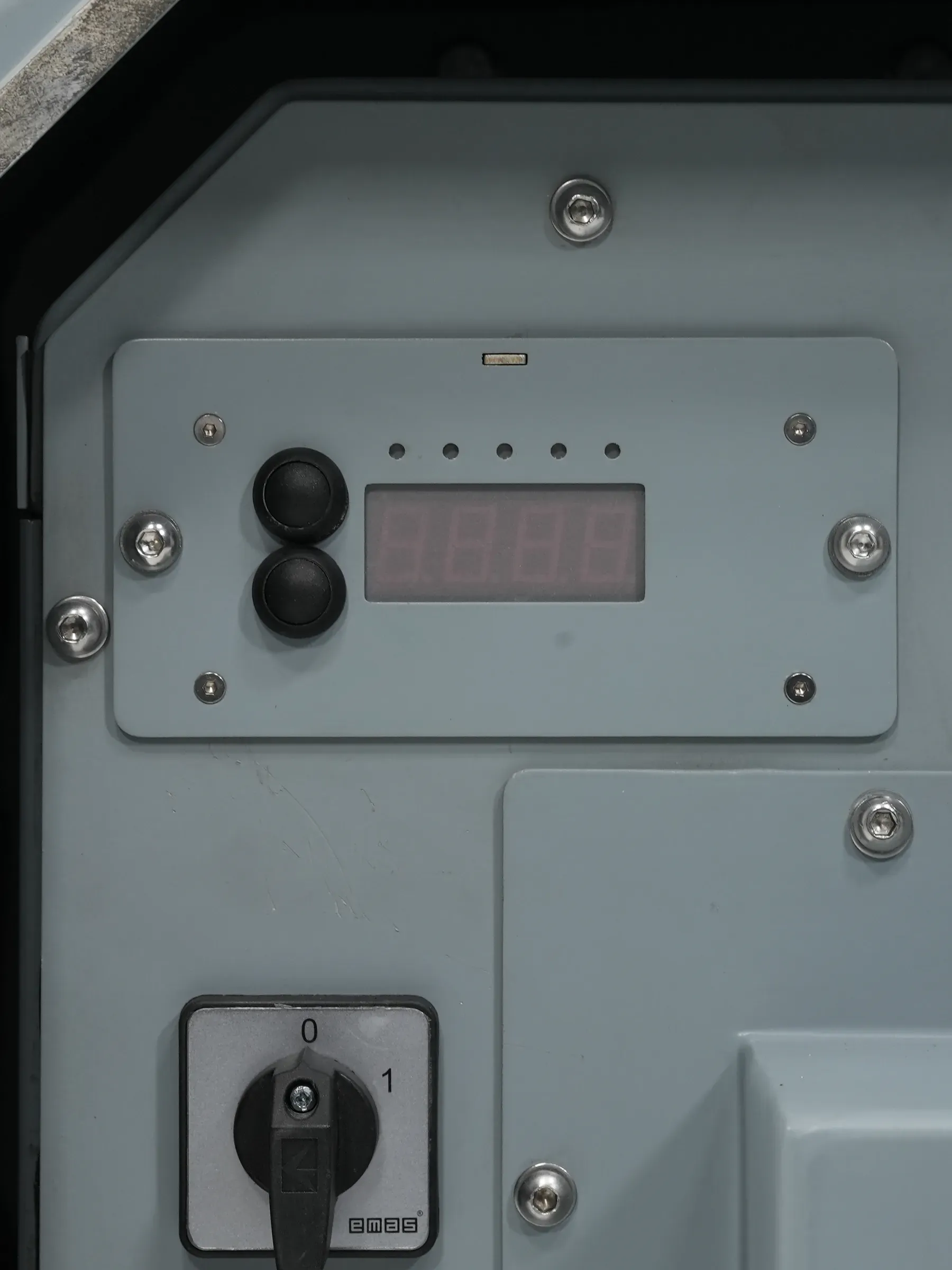

01İklimlendirme

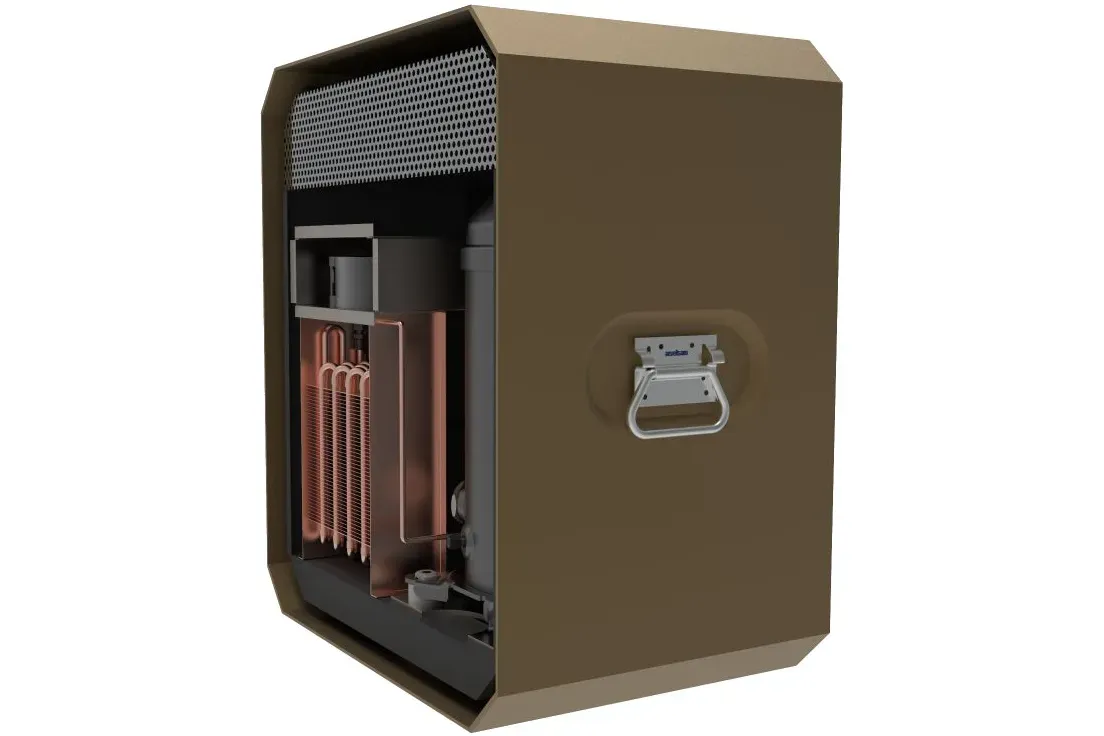

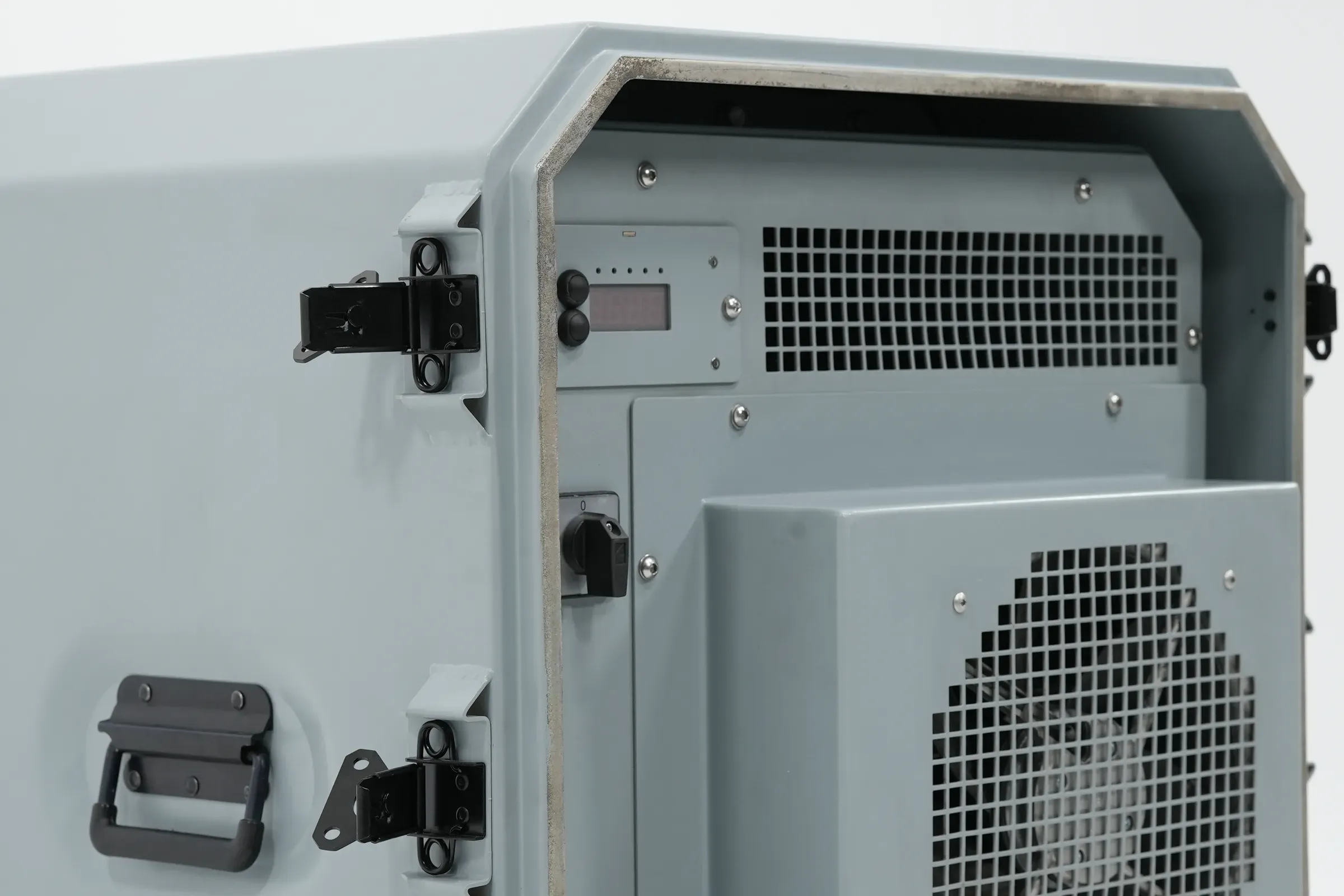

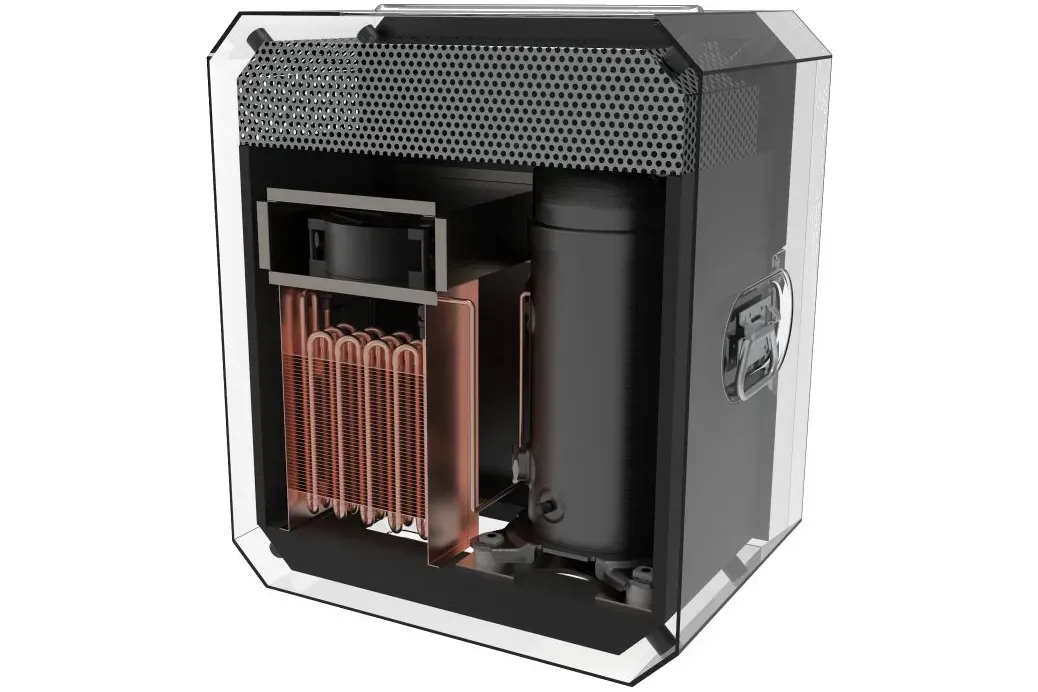

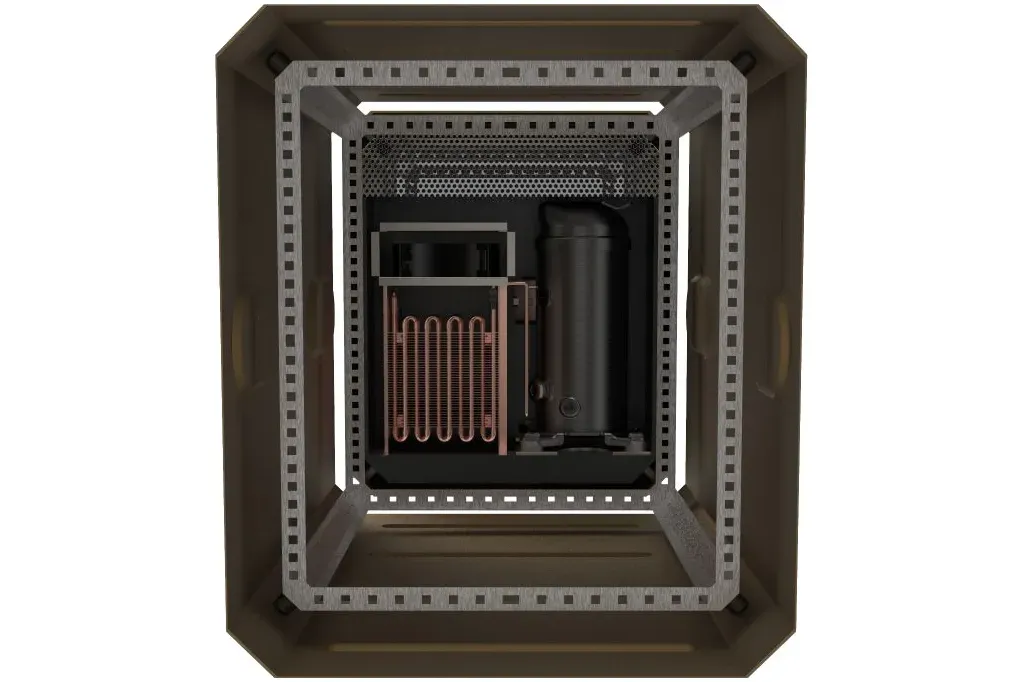

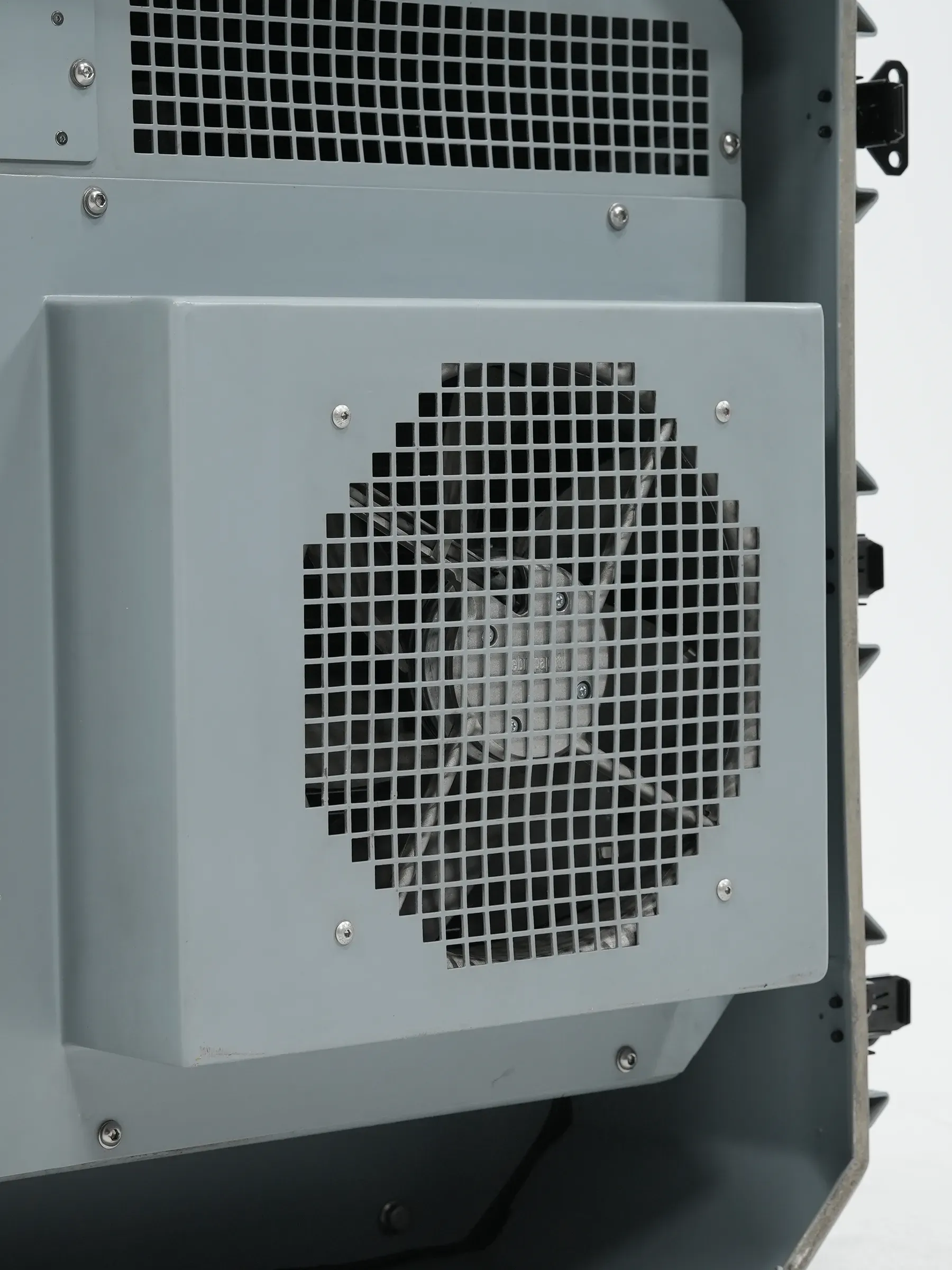

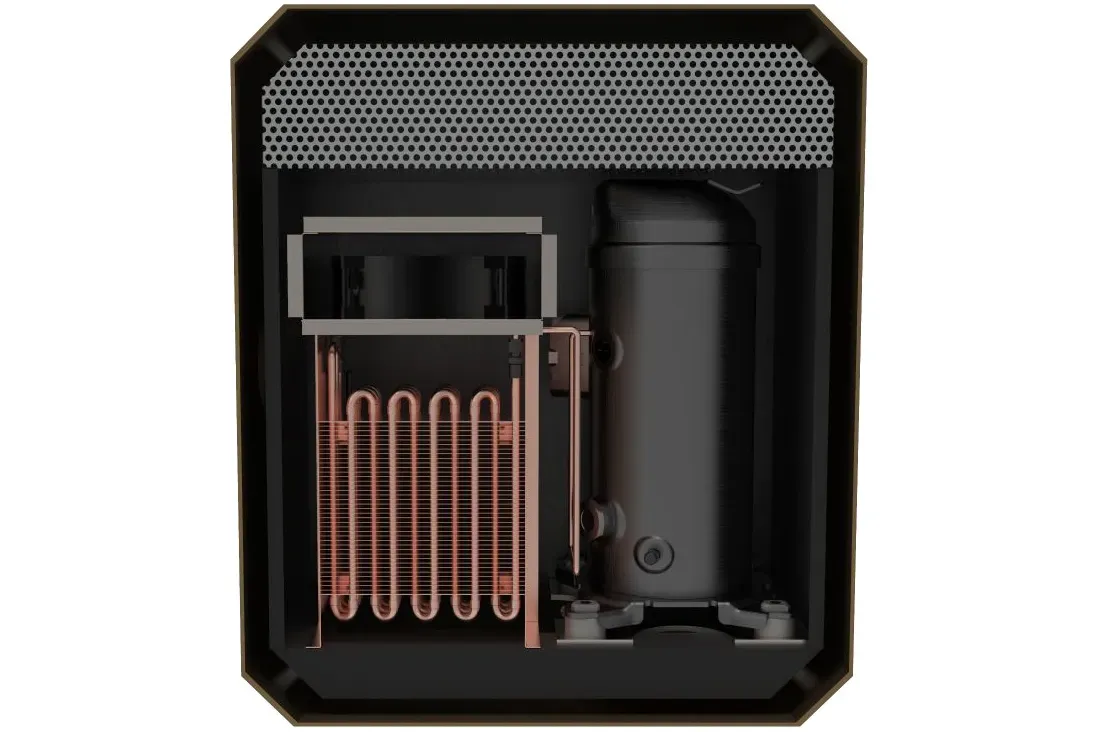

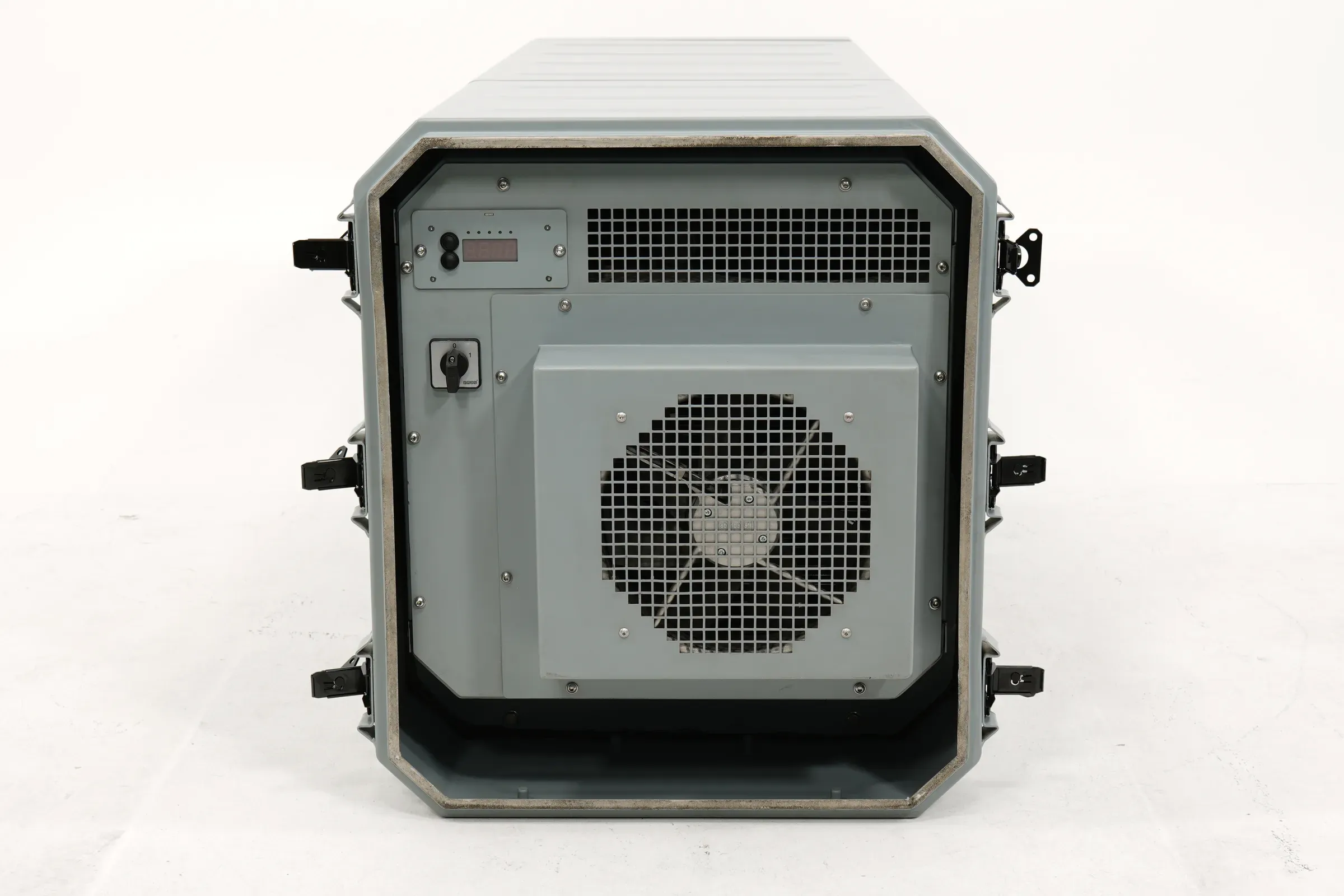

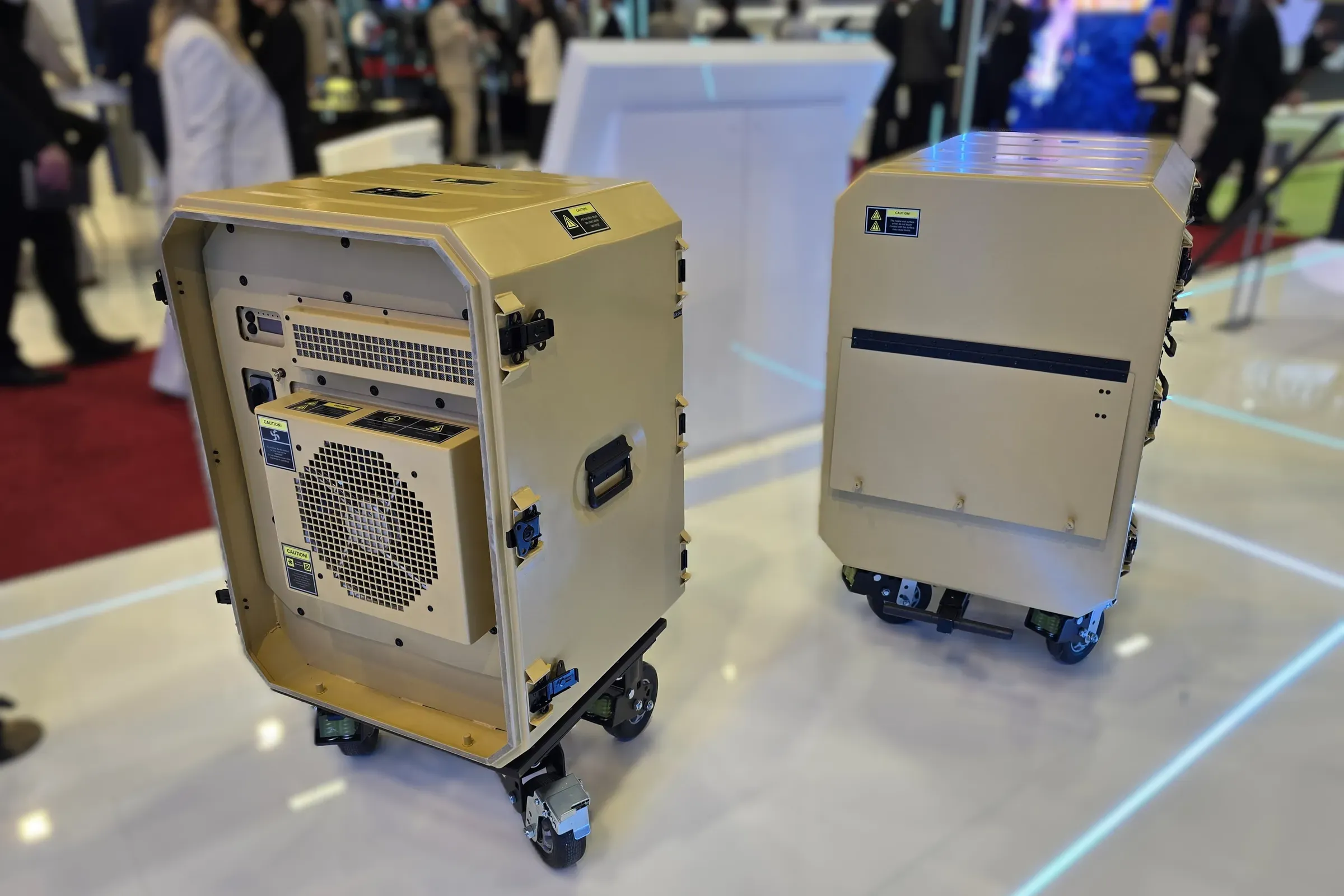

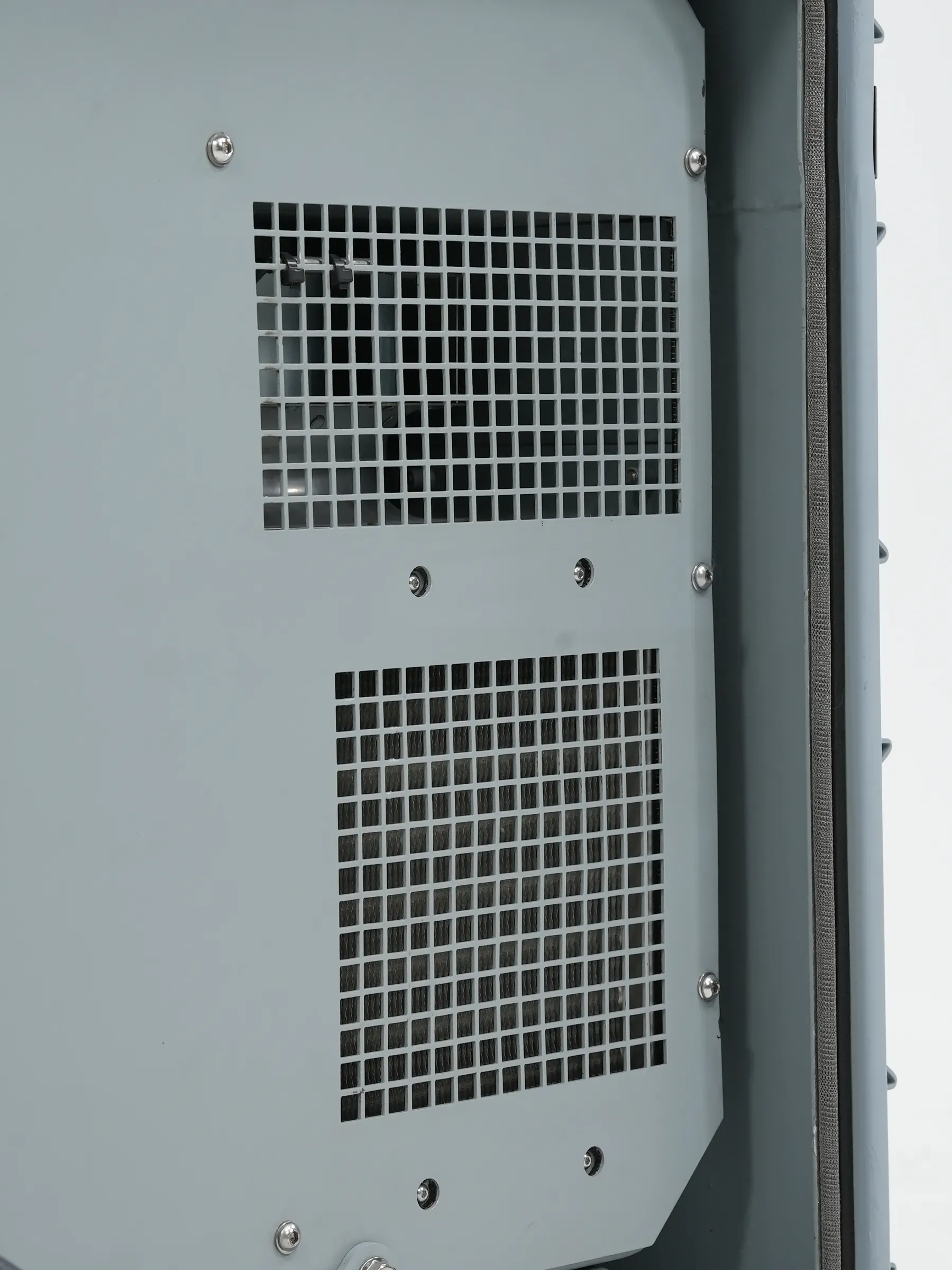

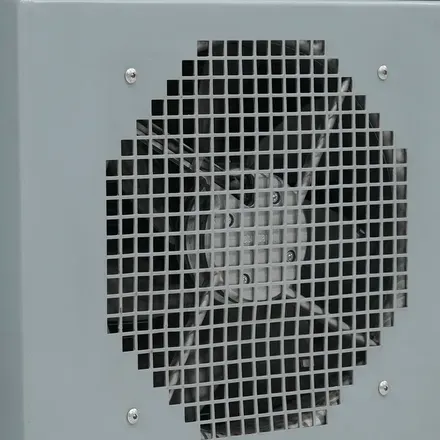

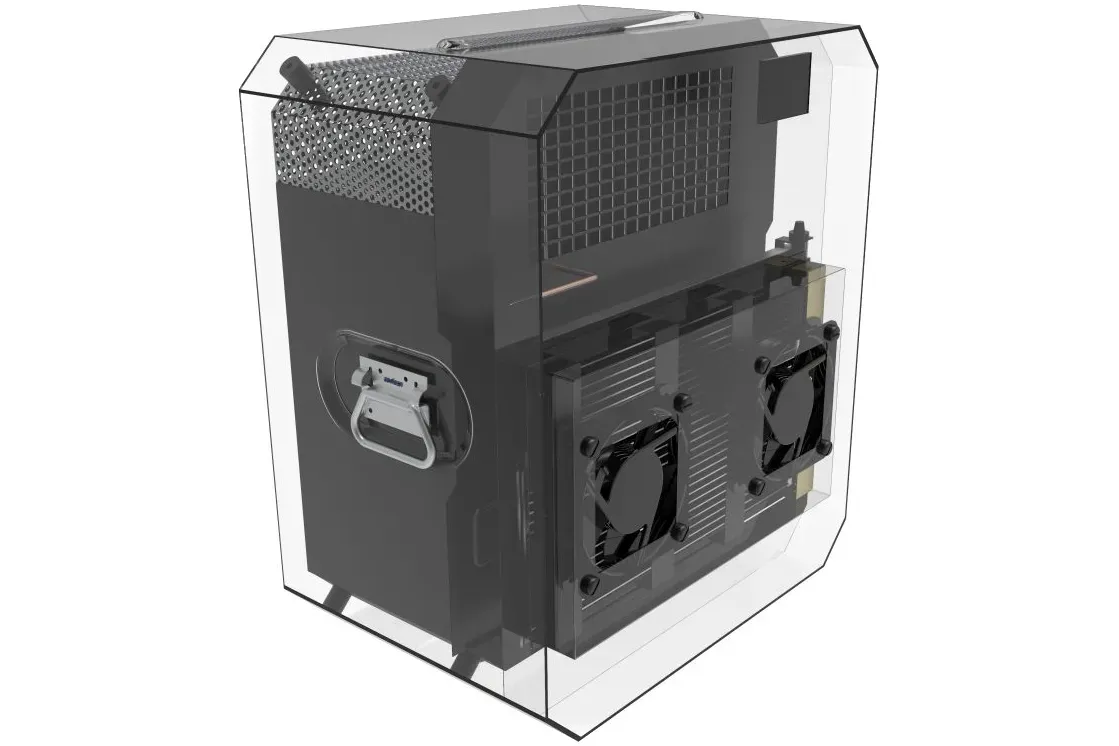

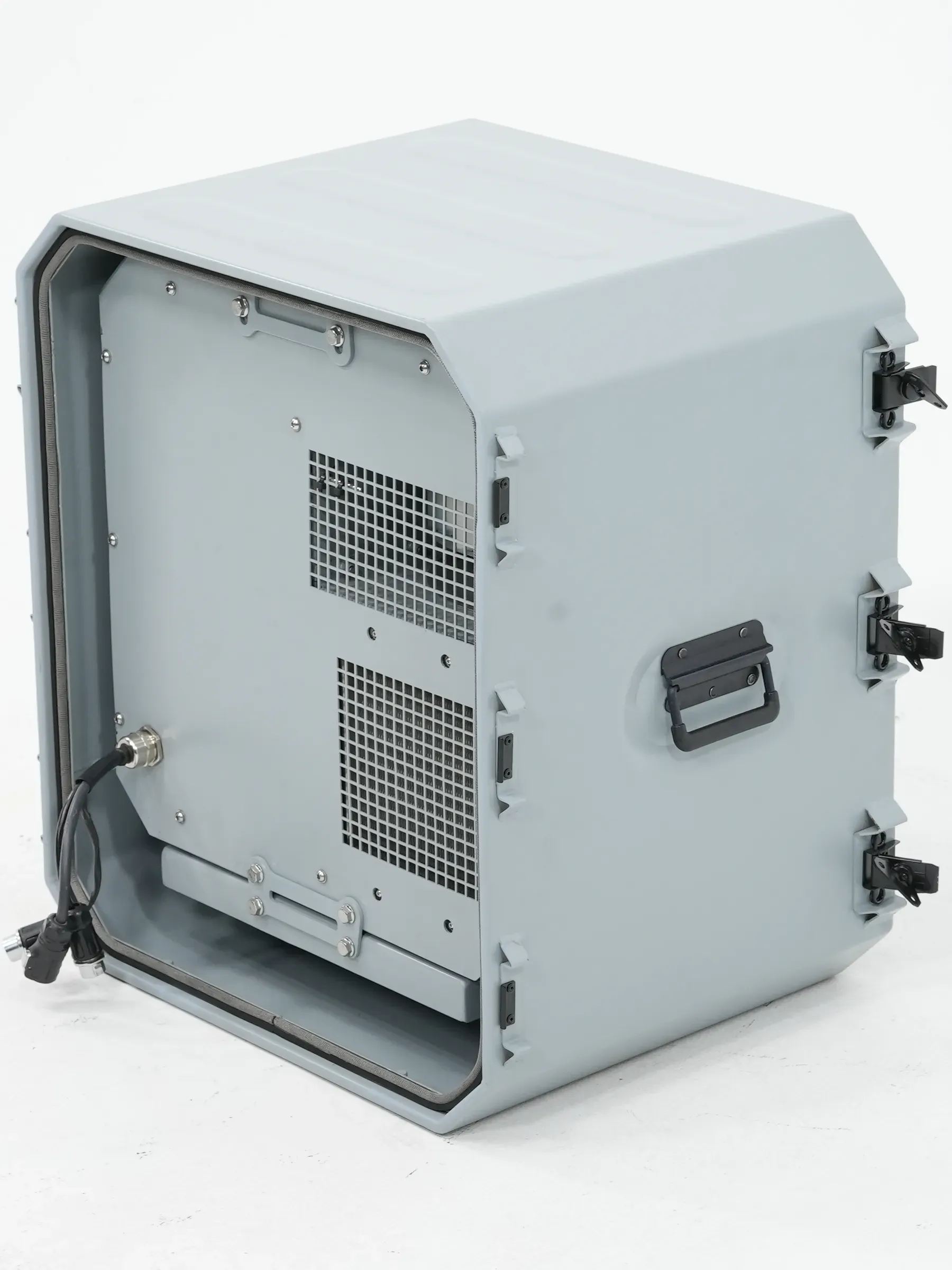

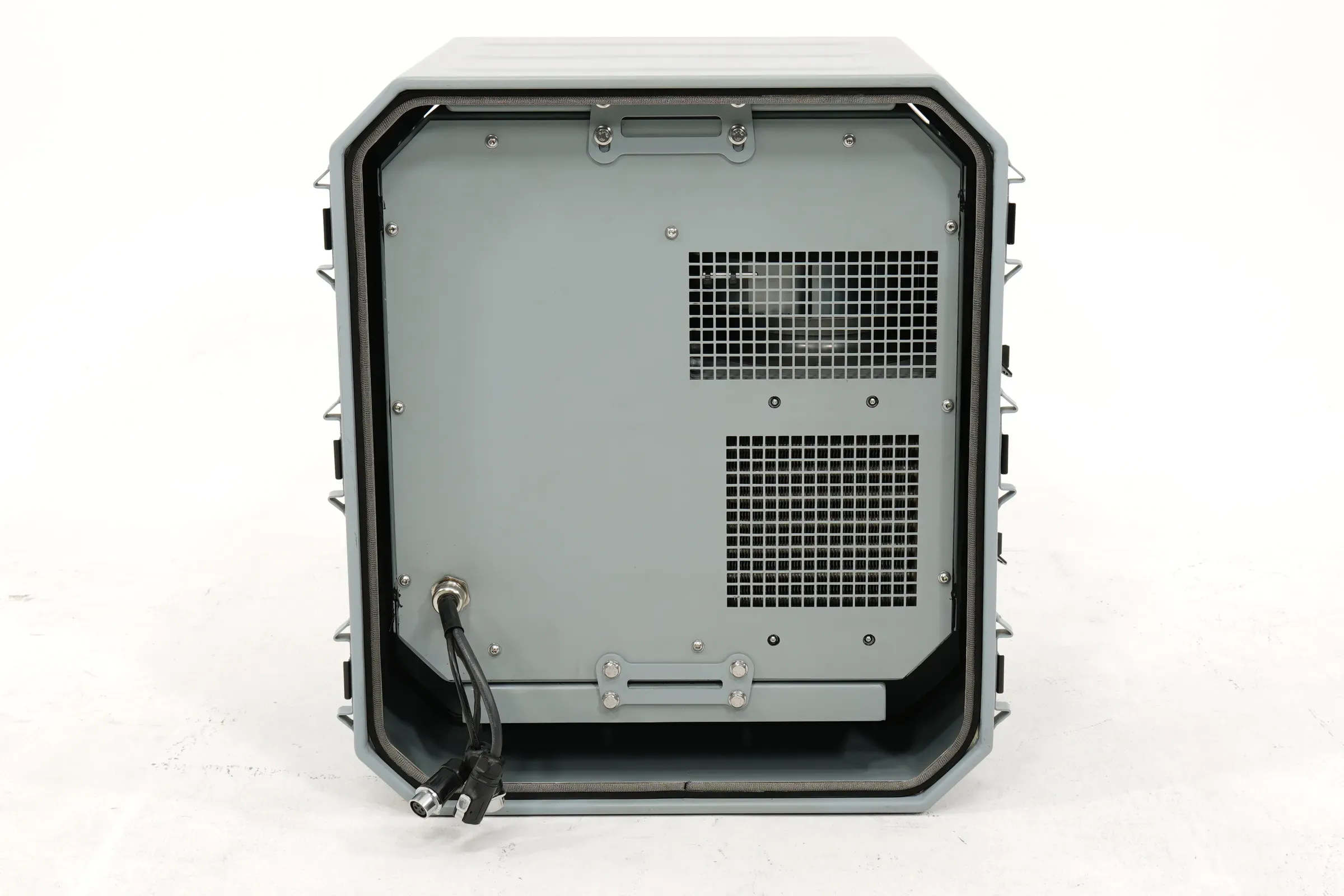

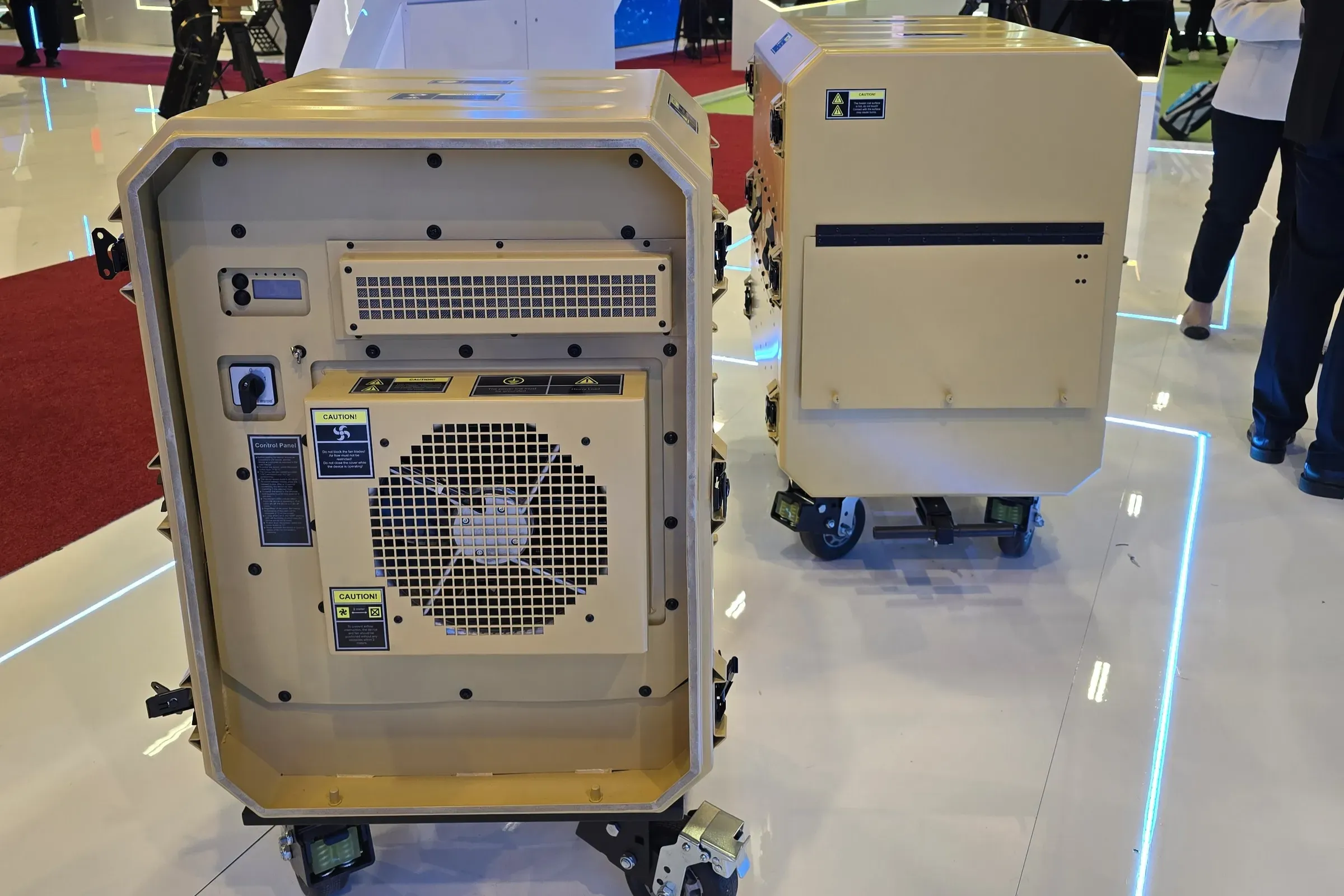

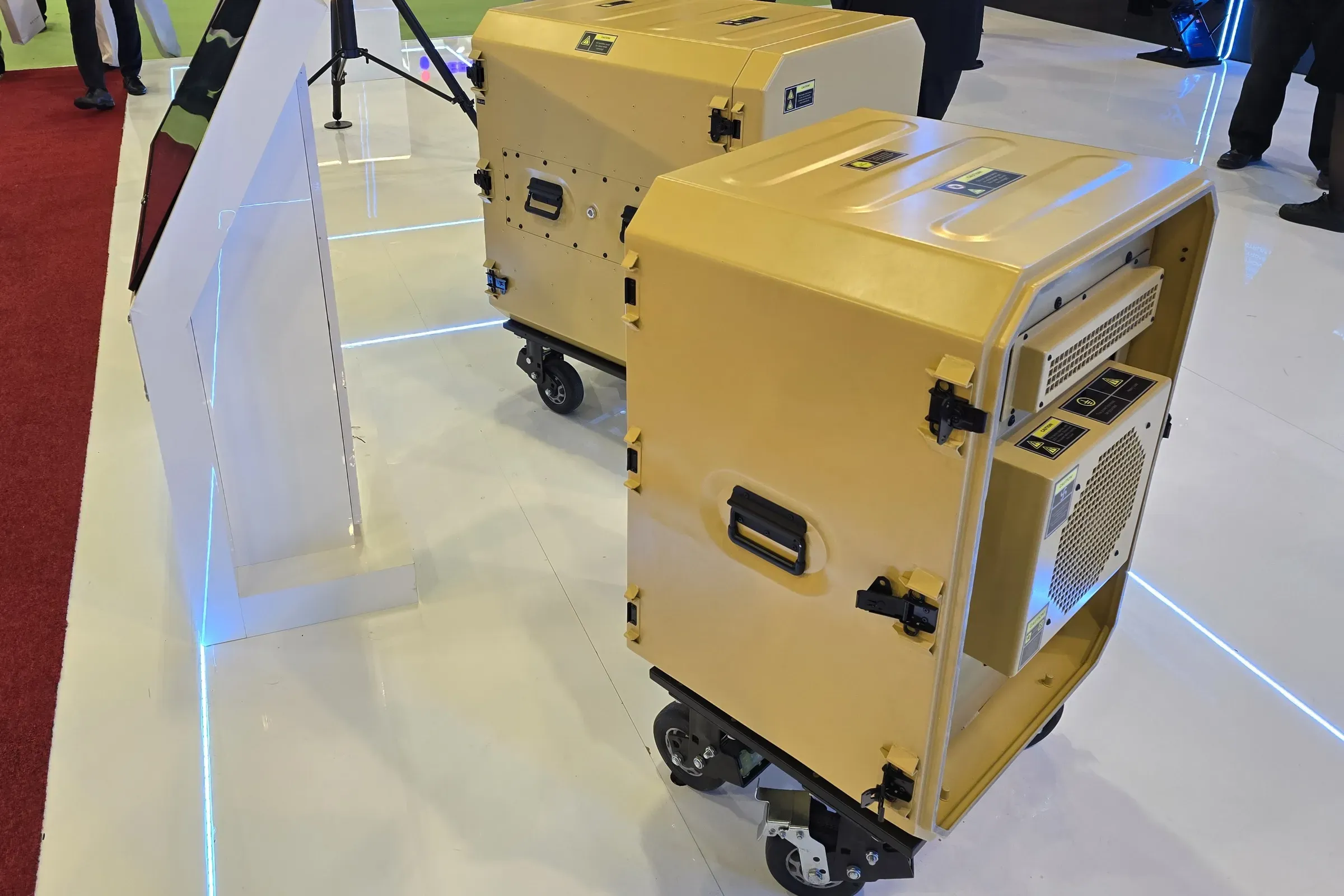

1.500 W buhar sıkıştırmalı soğutma
Kompresörlü buhar sıkıştırma çevrimi 1.500 W’a kadar soğutma kapasitesi sunar. Bu sayede kabin, fan ve filtre düzeneğiyle soğutulan pasif kabinlerden ayrı bir sınıfa girer.

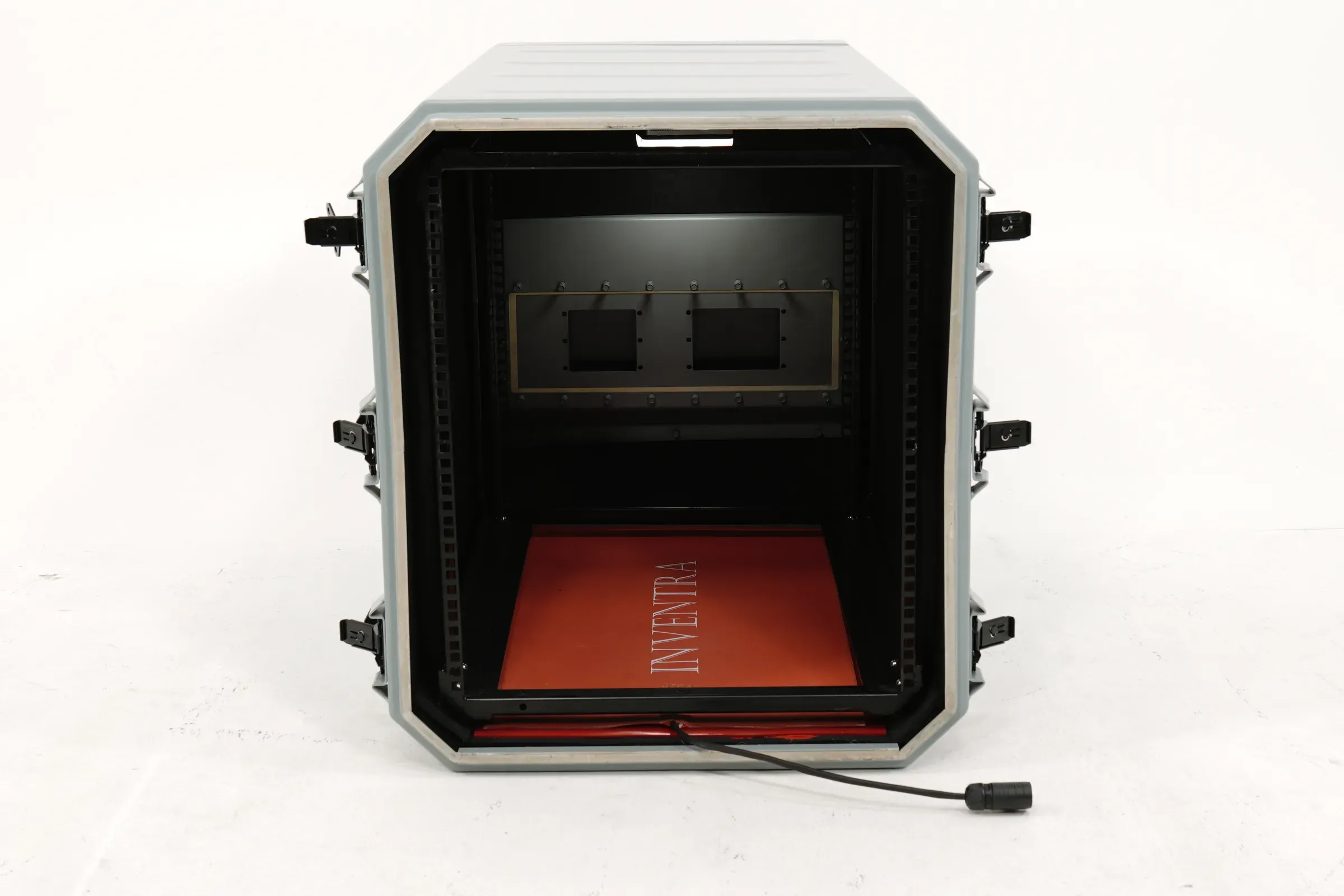

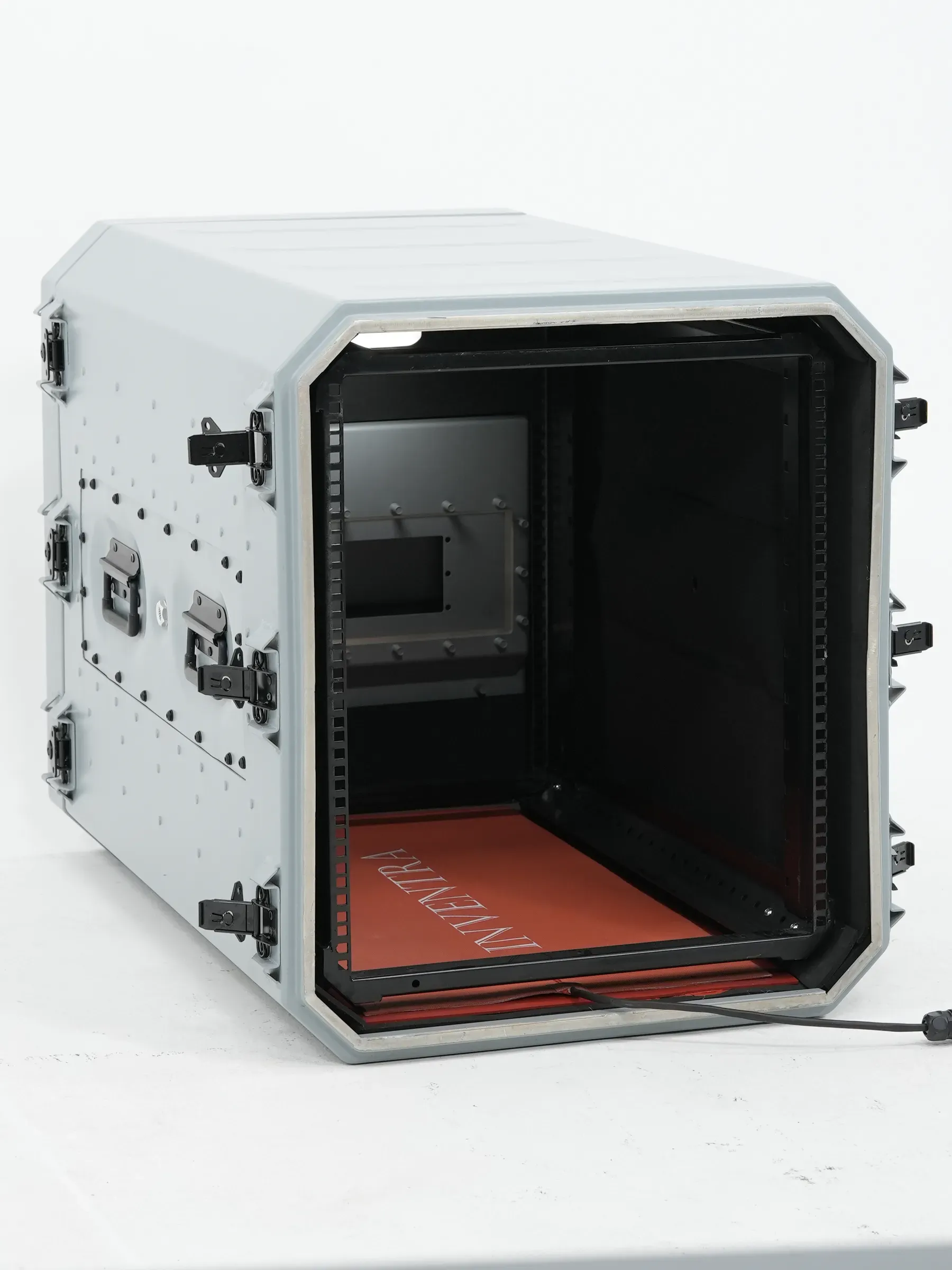

- 750 veya 1.500 W silikon ısıtıcı matlarla ısıtma

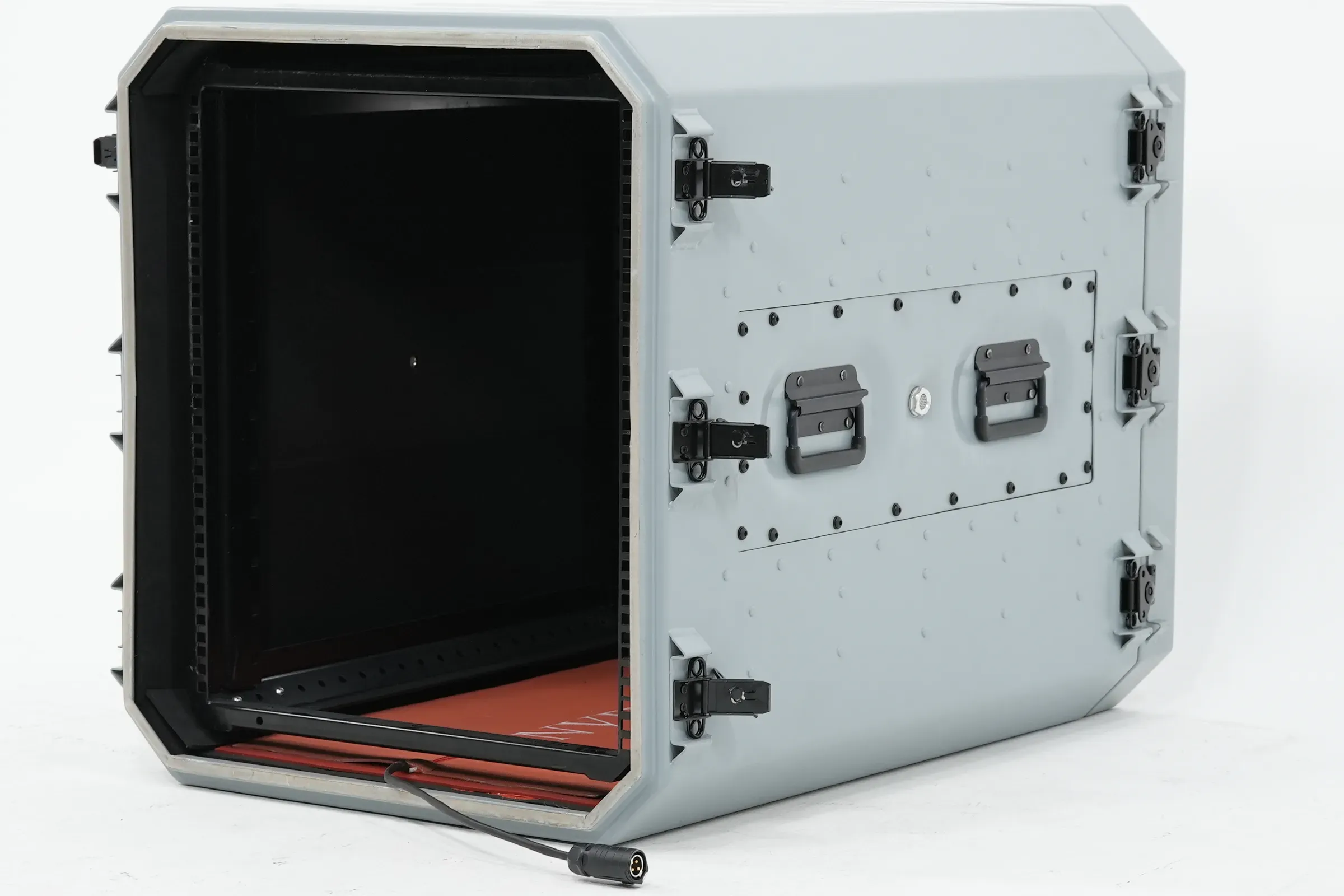

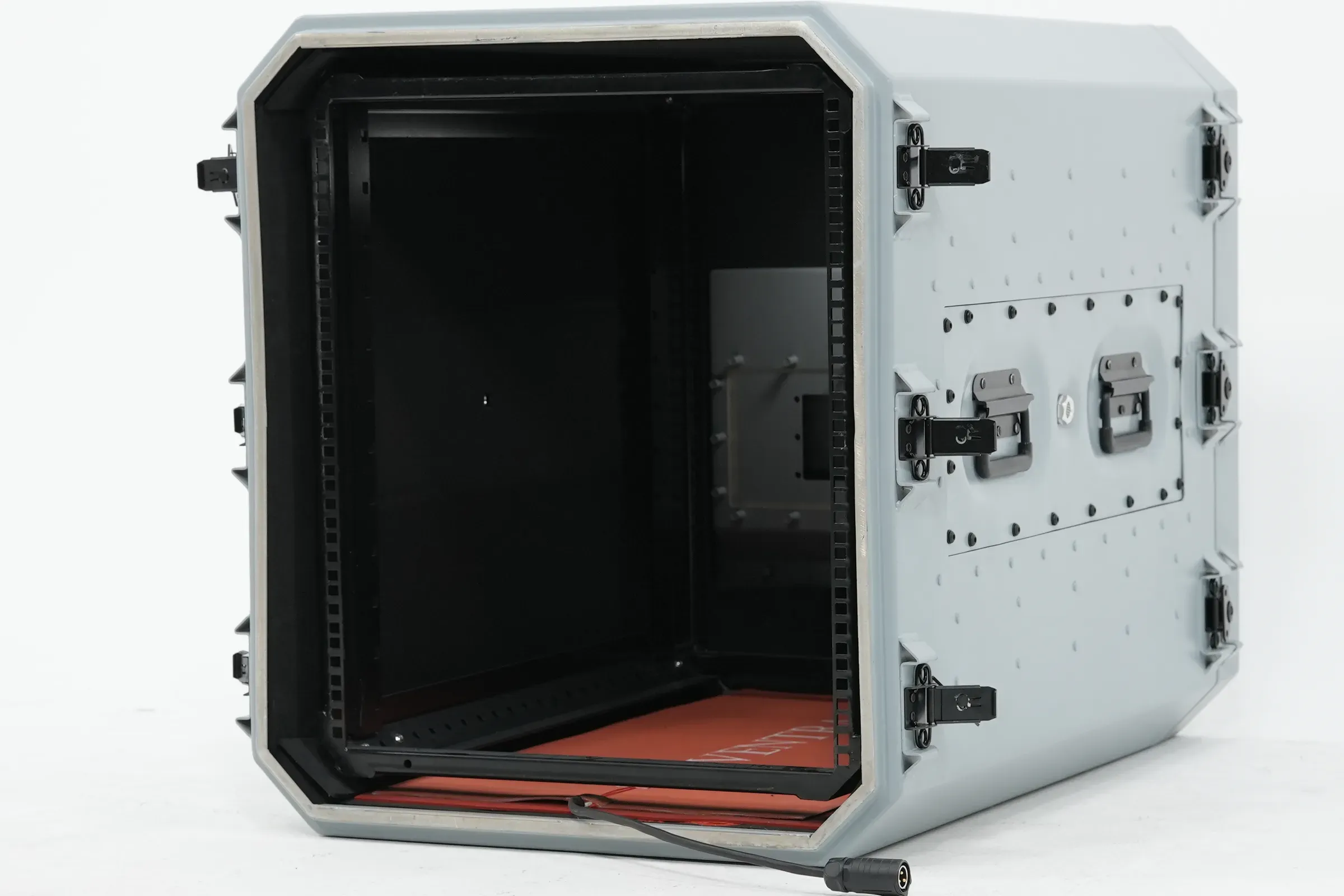

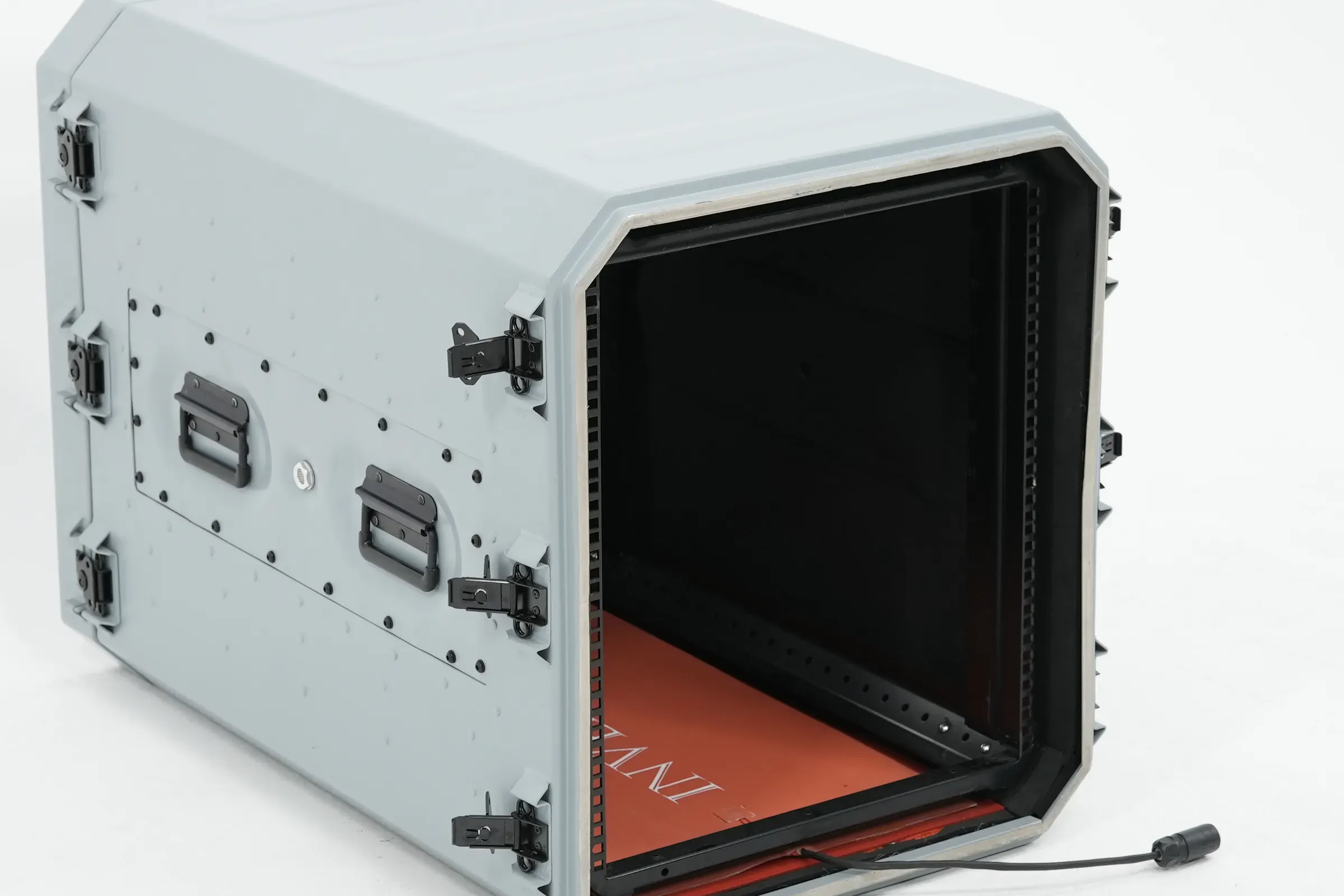

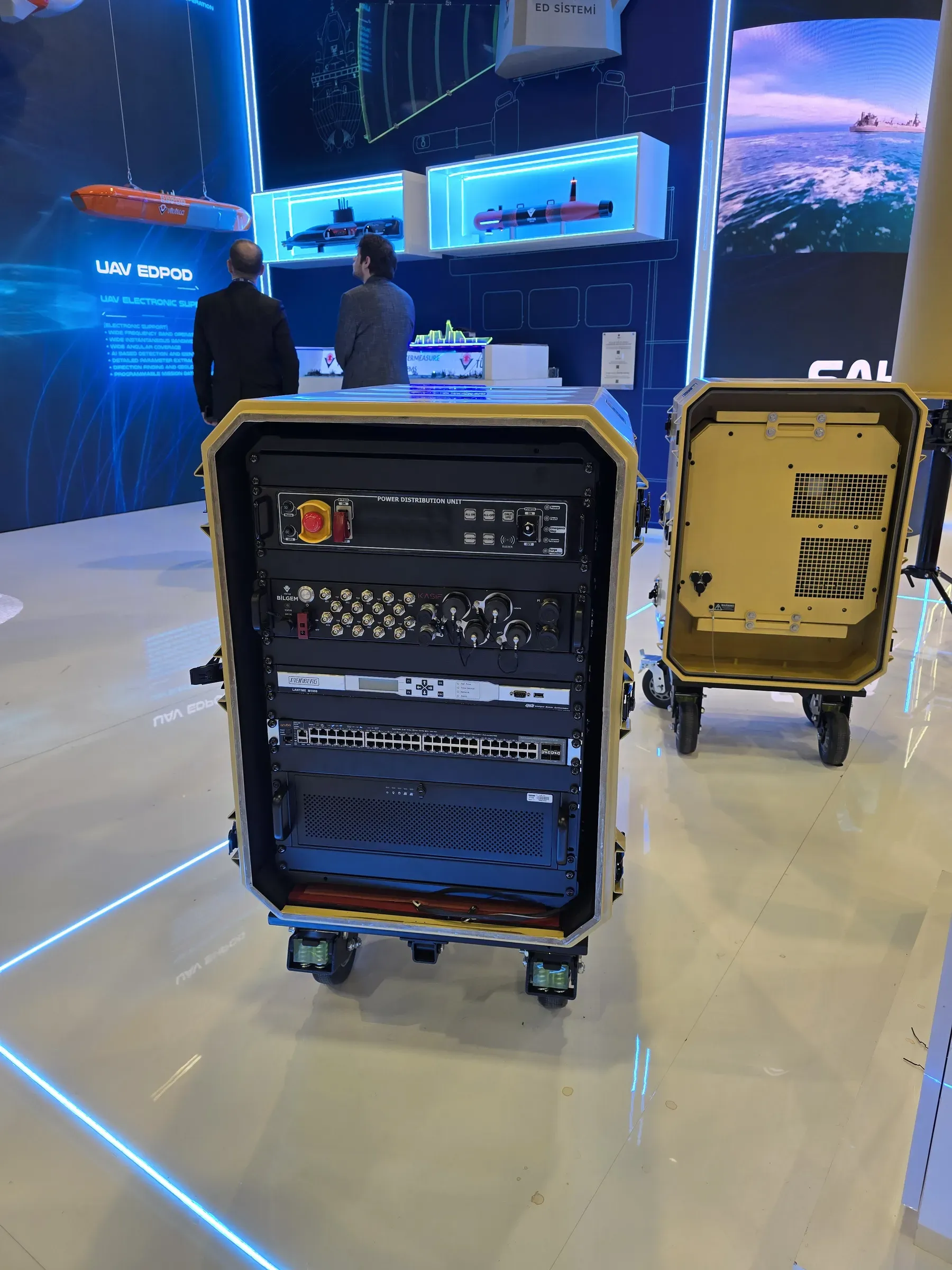

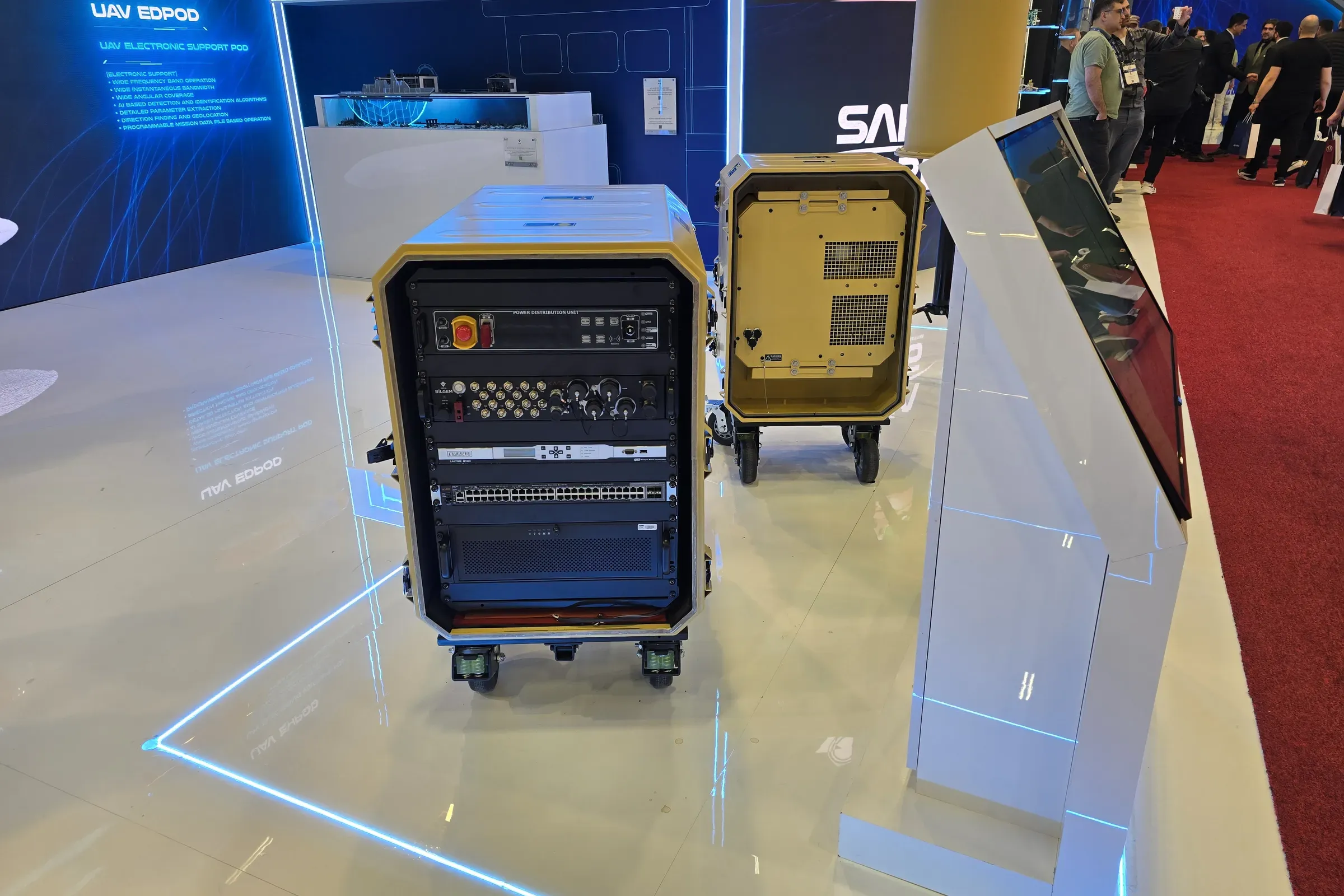

- 10U şasi alanı, 610 mm derinlik
02EMI/EMC
İletken sızdırmazlıklı Faraday kafesi
Ekranlama, iletken conta, tel örgü, gömülü tel ve Faraday kafesi yapısıyla isteğe bağlı sunulur. Bu sayede hassas elektronik, bir vericinin hemen yanında çalıştırılabilir.

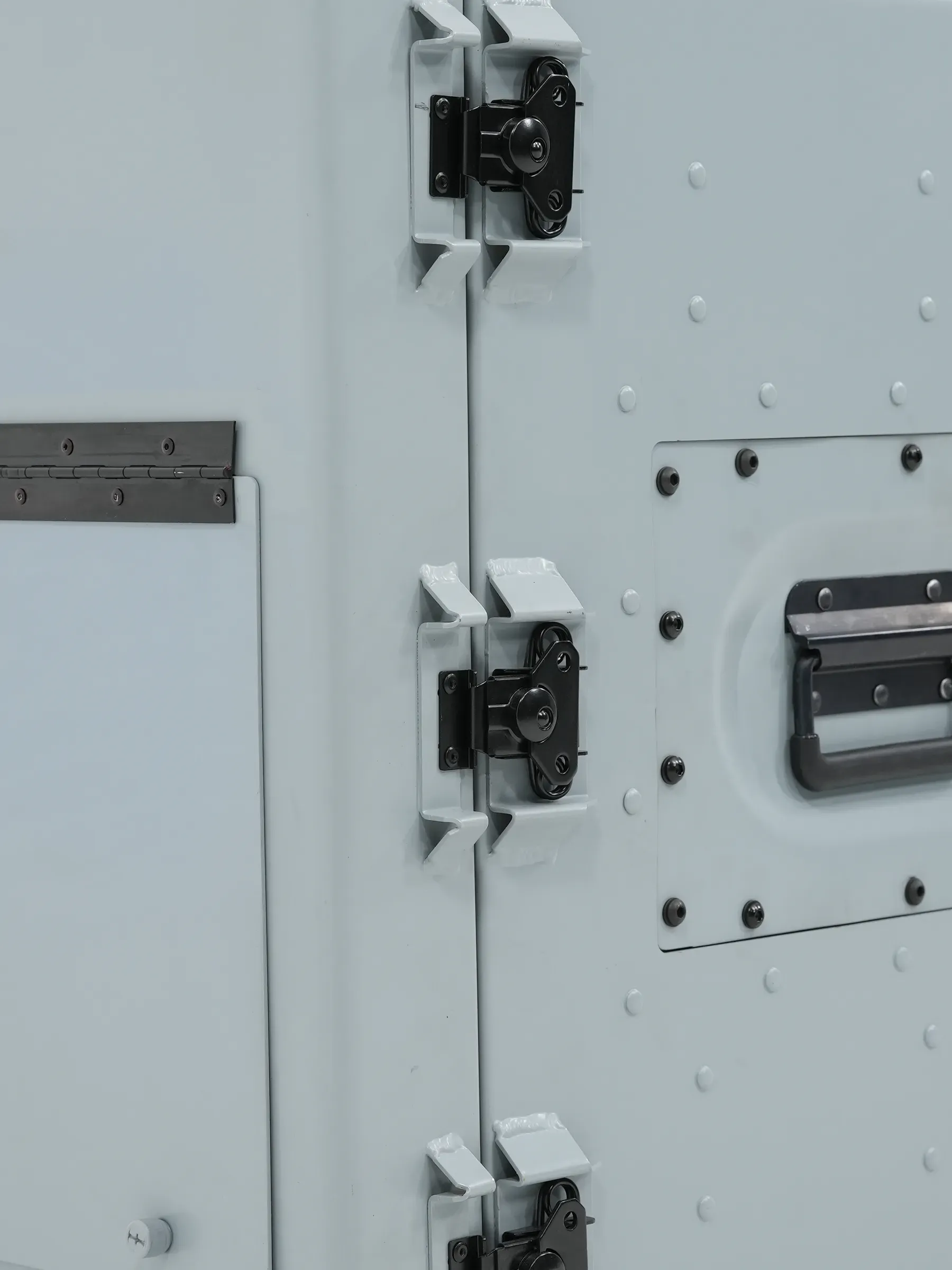

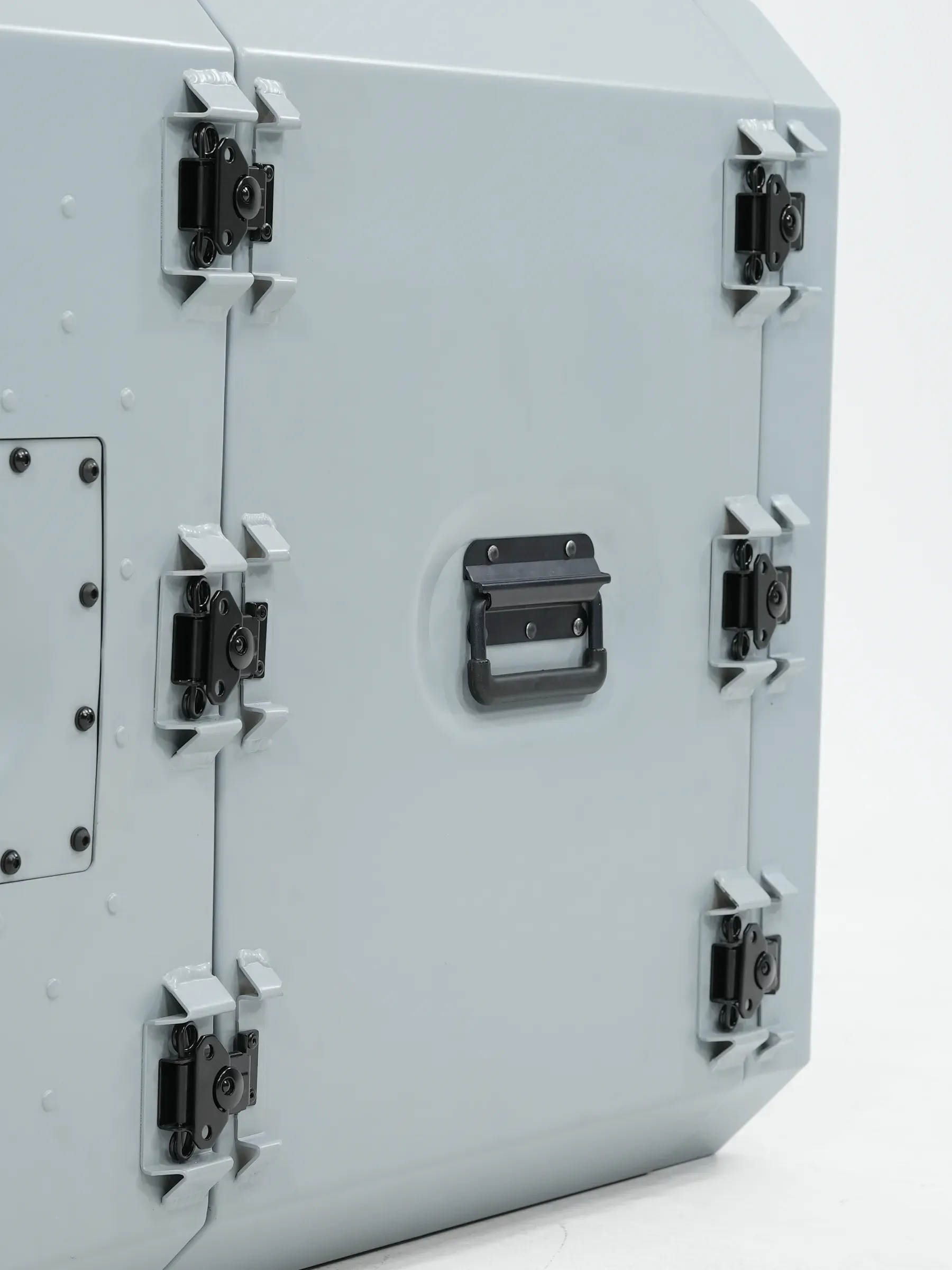

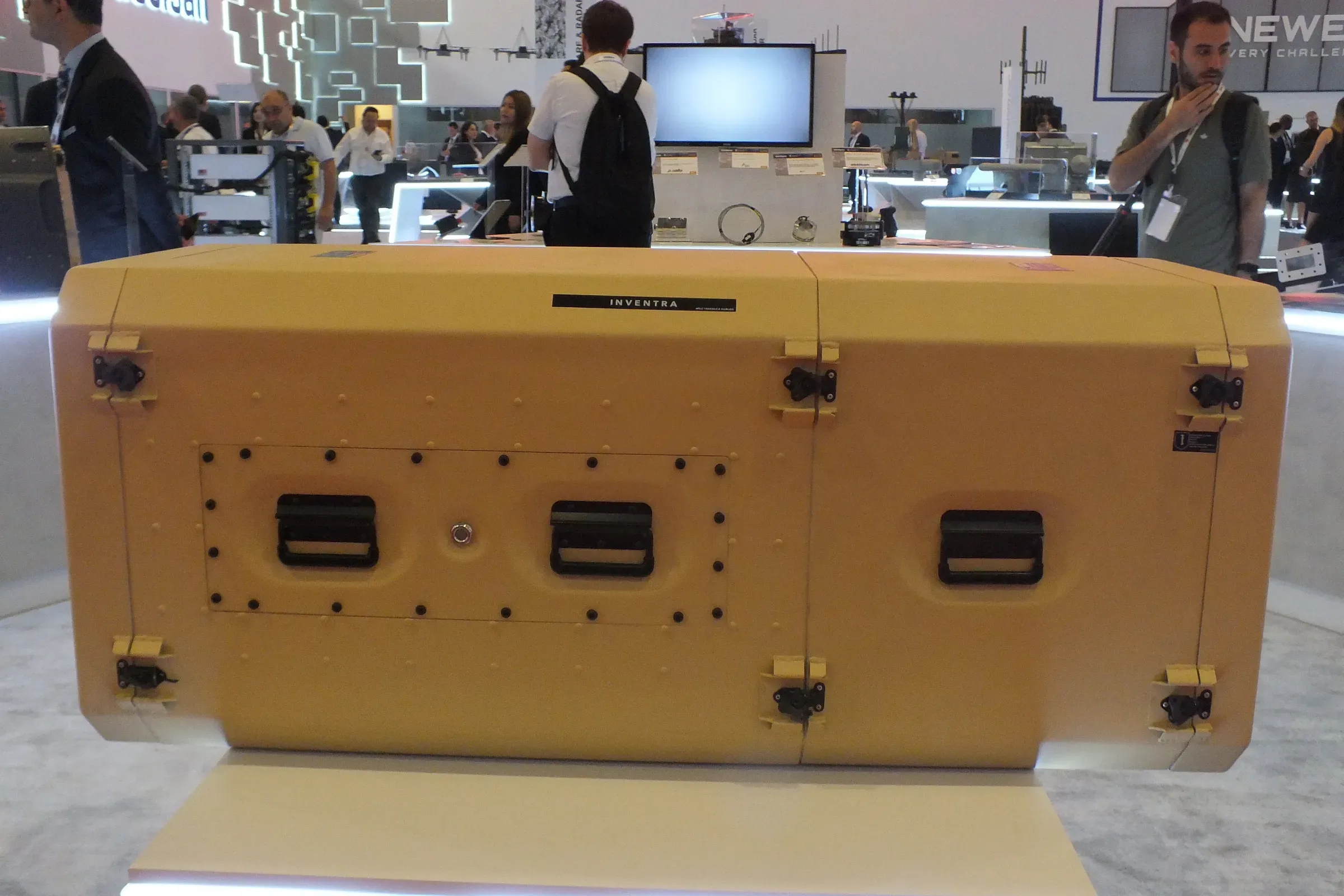

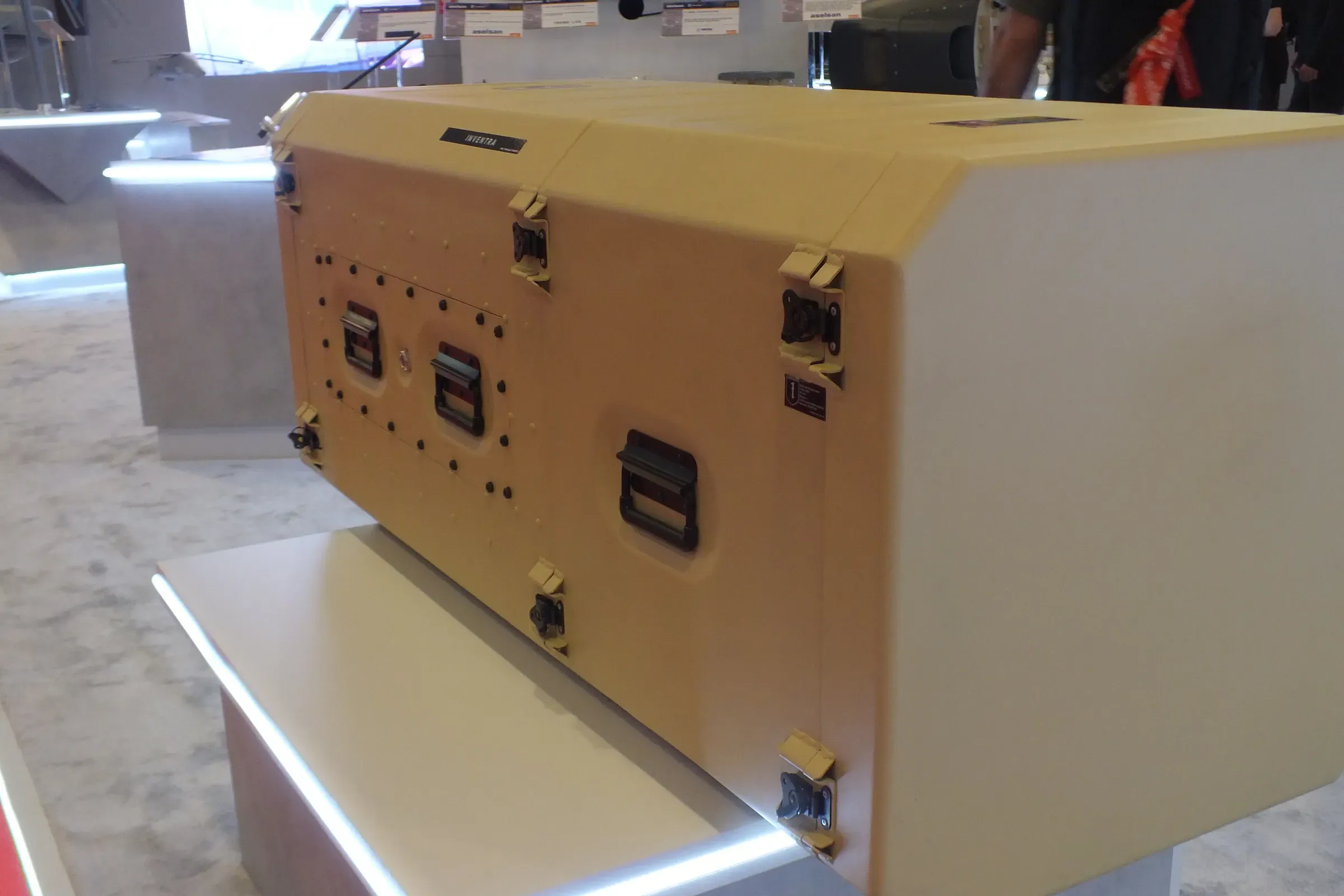

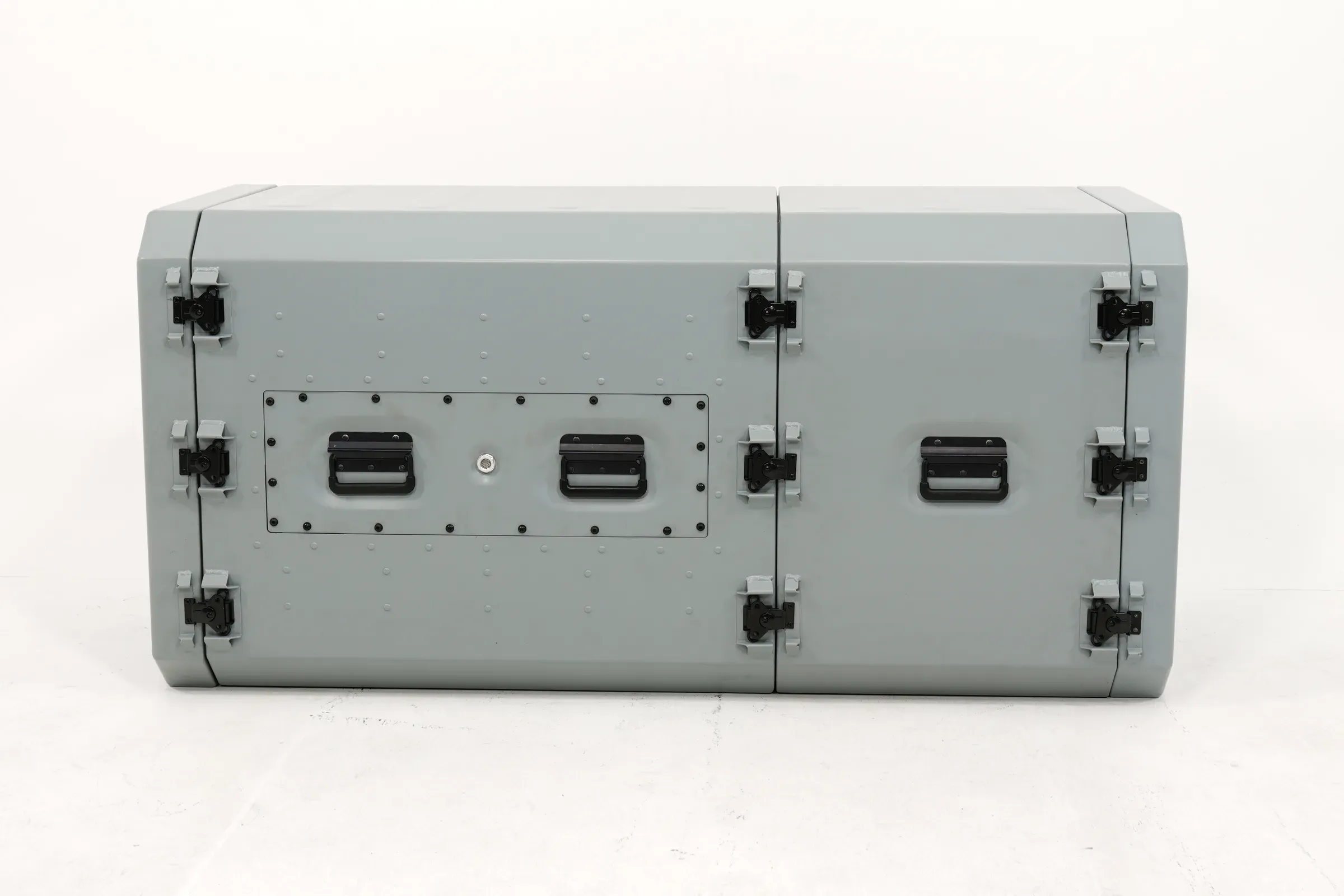

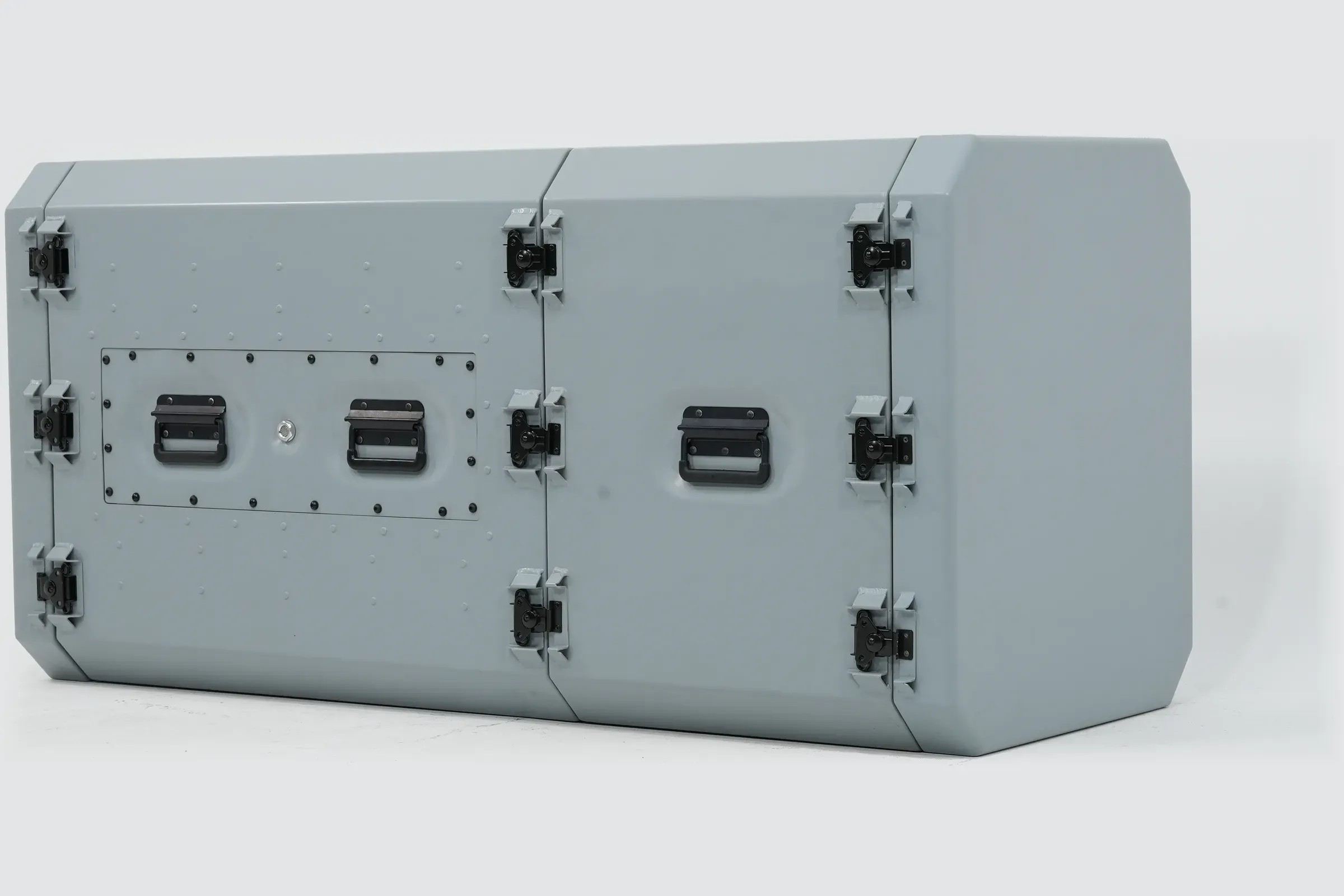

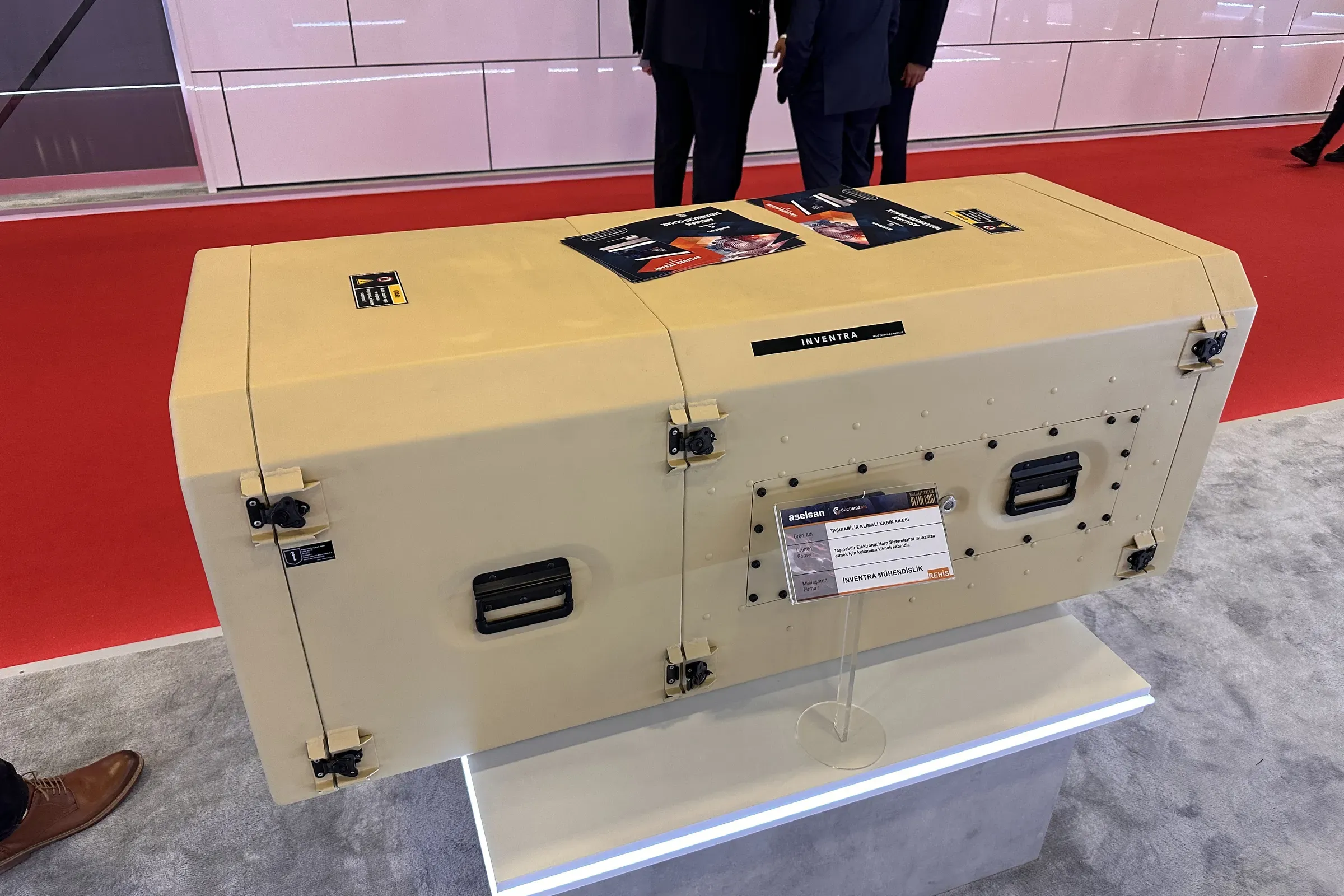

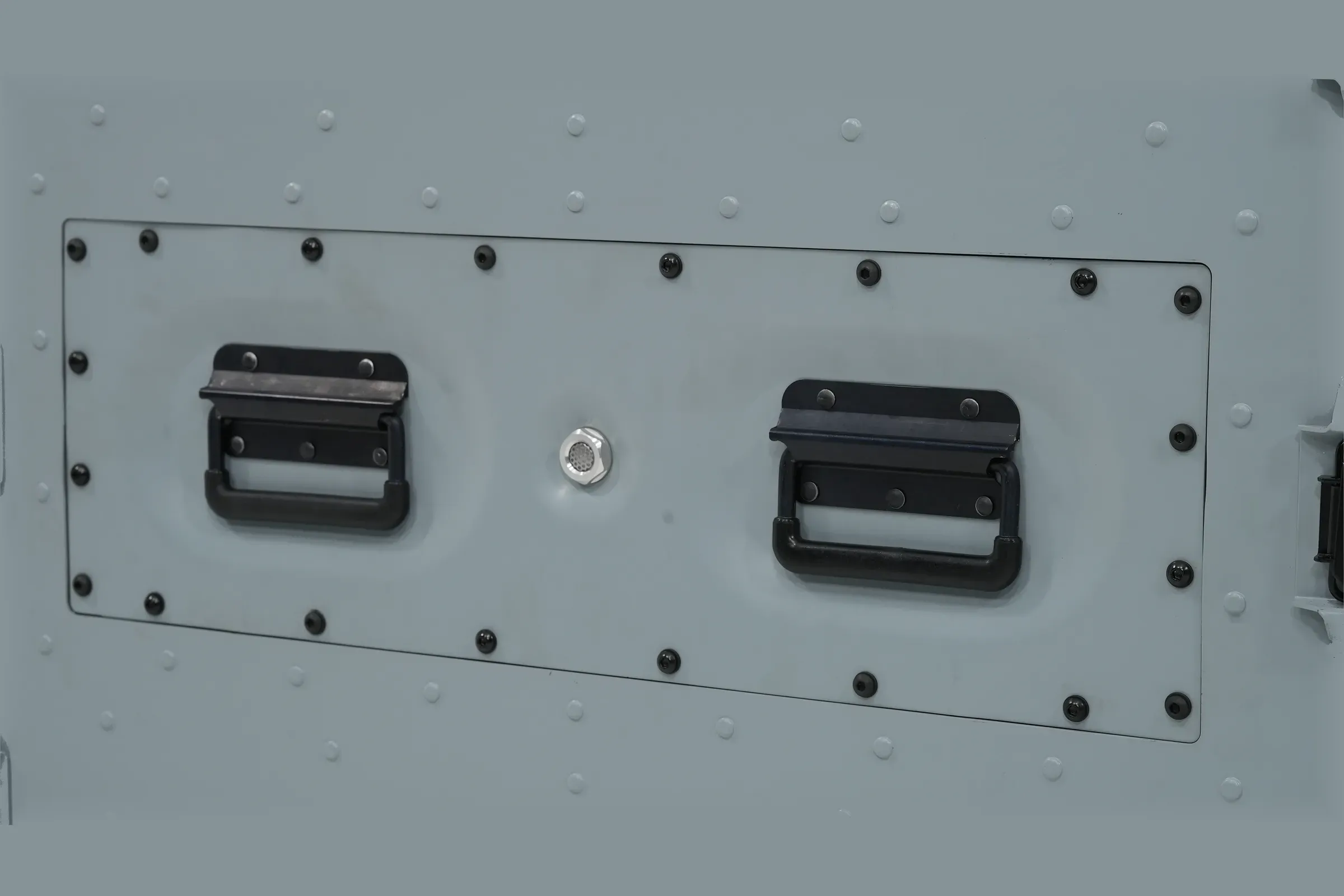

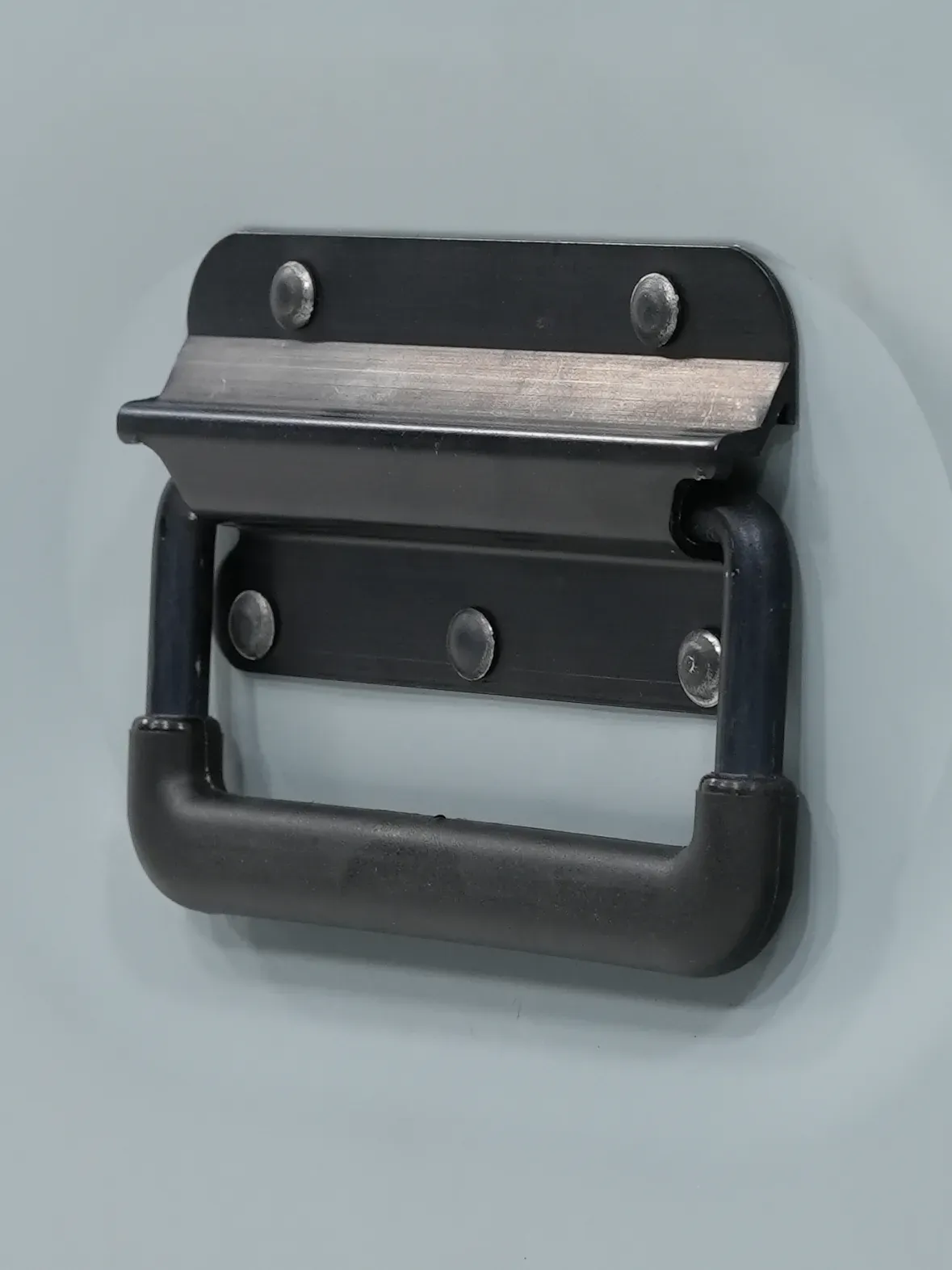

- Kelebek mandallı kapak, 5xxx ve 6xxx alüminyum gövde
- Tüm bağlantı elemanları paslanmaz çelik

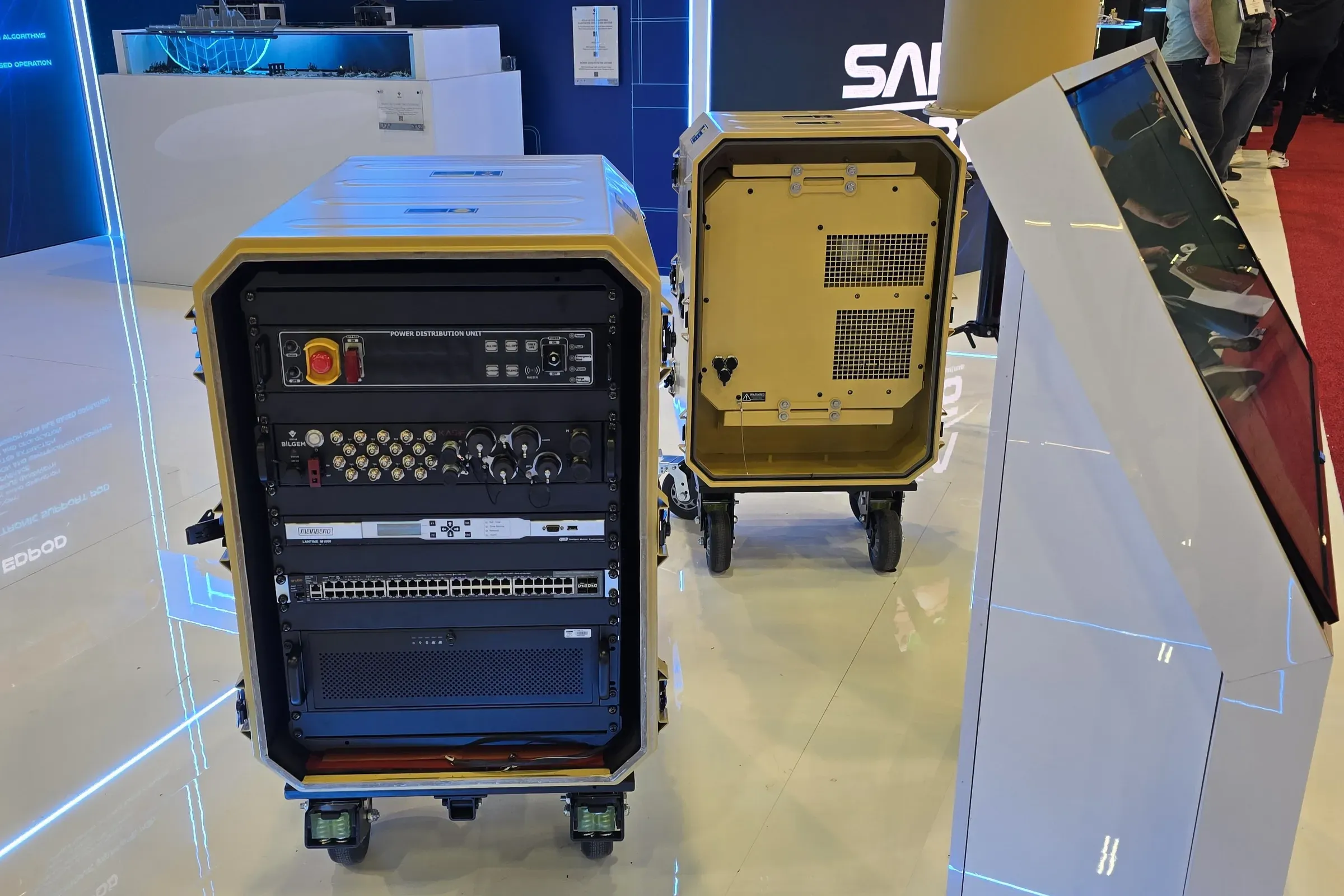

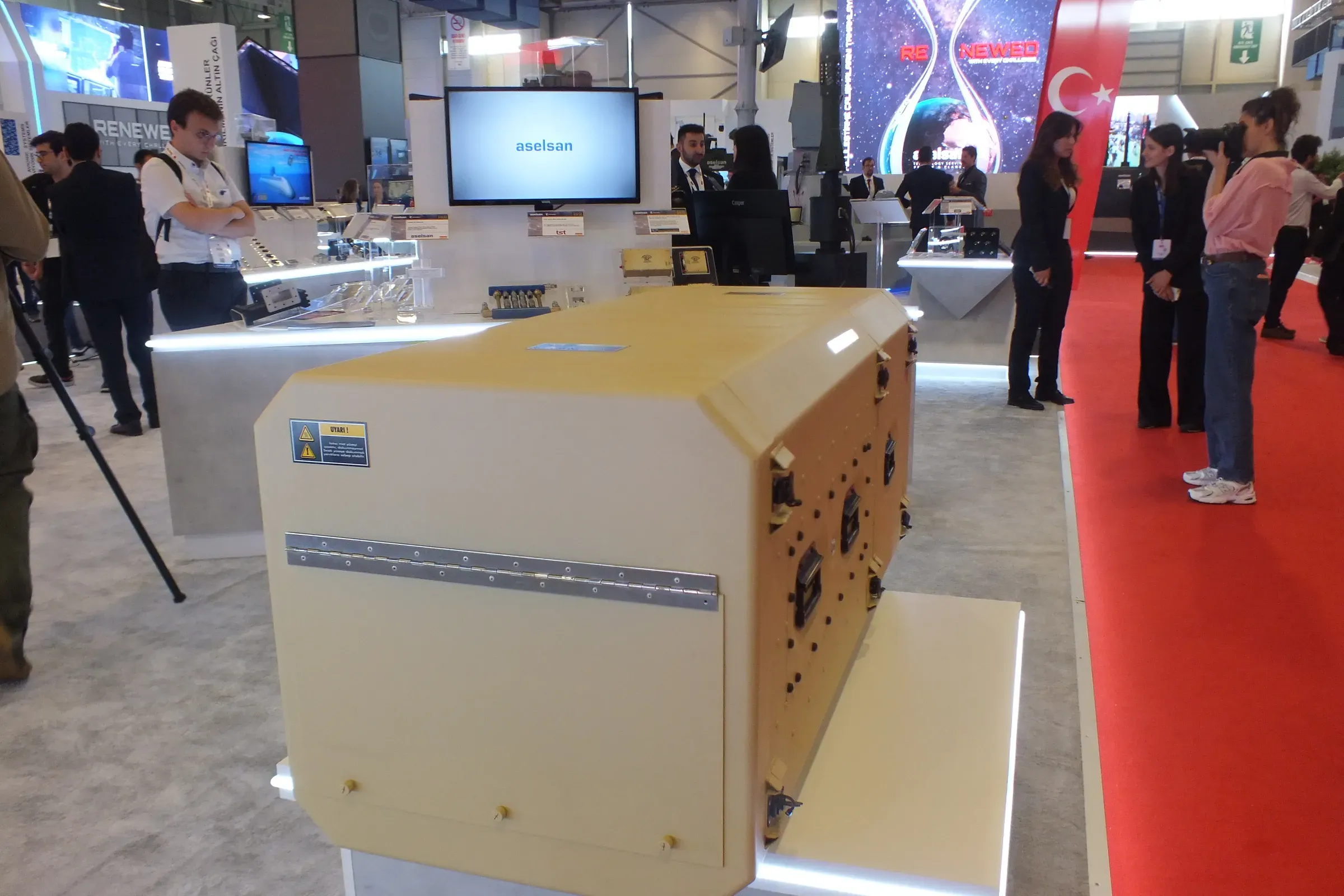

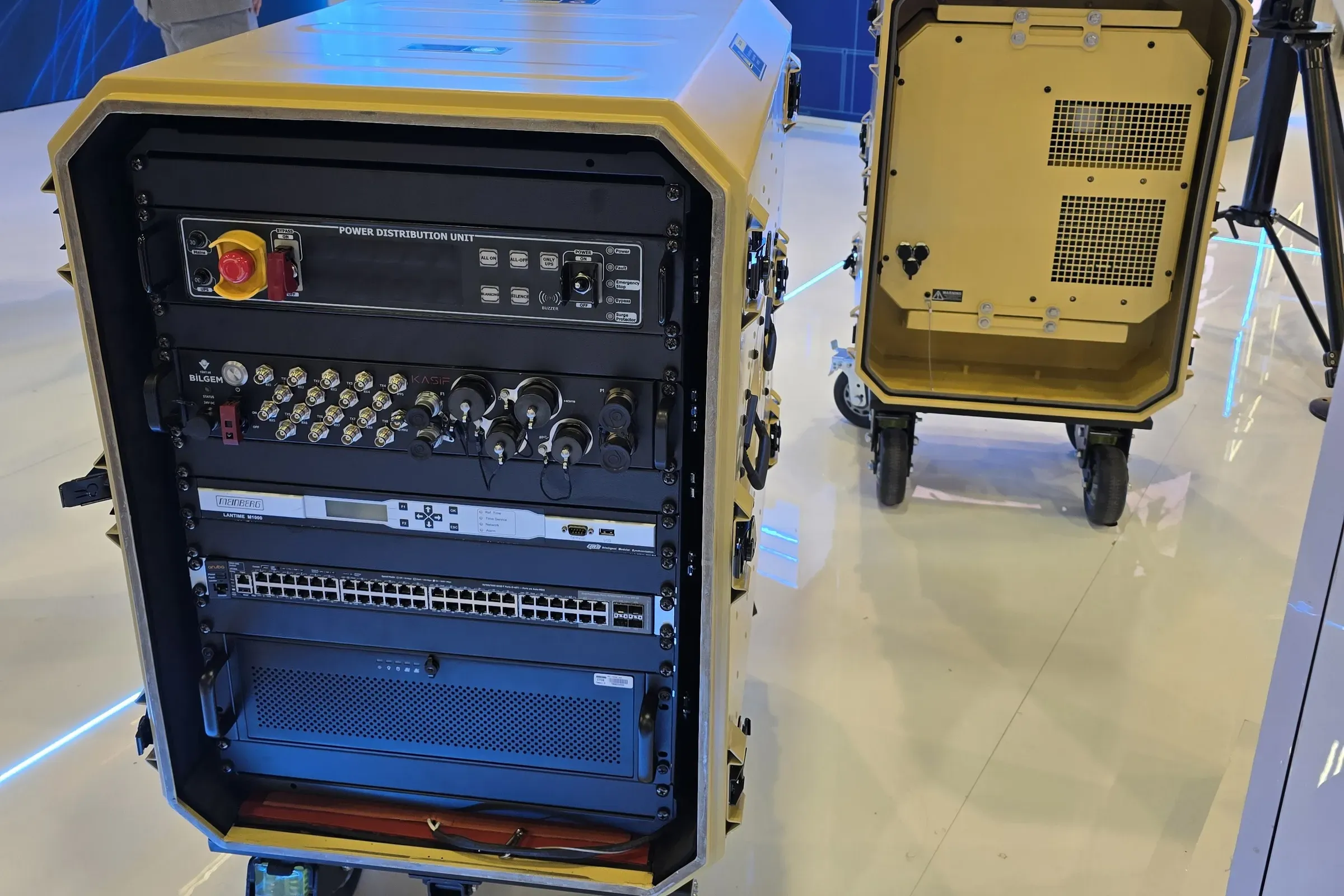

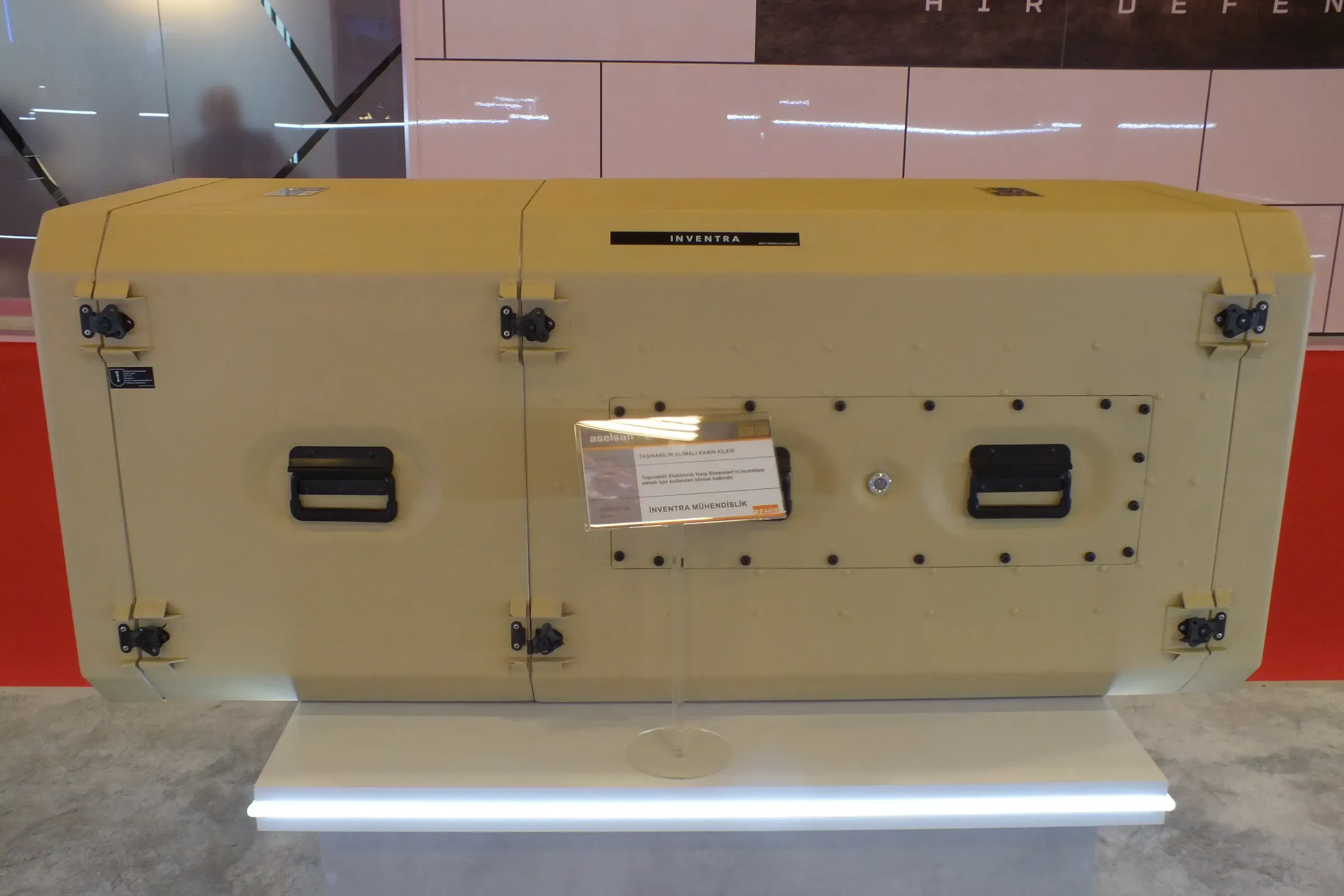

Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Konfigürasyonlar
| Parça Numarası | Kabin YüksekliğiU | Derinlikmm | Tekerlek Tipi | Derinlikmm | Yükseklikmm | Ağırlıkkg |
|---|---|---|---|---|---|---|
| ACP20-10U-610-WDLYStandart | 10 | 610 | Tekerlekli araba | 1.494 | 601 | 101 |
| ACP20-08U-610-WDLY | 8 | 610 | Tekerlekli araba | 1.494 | 512 | 94 |
| ACP20-08U-610-FXWH | 8 | 610 | Sabit tekerlek | 1.494 | 512 | 94 |
| ACP20-08U-740-WDLY | 8 | 740 | Tekerlekli araba | 1.624 | 512 | 97 |
| ACP20-08U-740-FXWH | 8 | 740 | Sabit tekerlek | 1.624 | 512 | 97 |
| ACP20-08U-870-WDLY | 8 | 870 | Tekerlekli araba | 1.754 | 512 | 100 |
| ACP20-08U-870-FXWH | 8 | 870 | Sabit tekerlek | 1.754 | 512 | 100 |
| ACP20-10U-610-FXWH | 10 | 610 | Sabit tekerlek | 1.494 | 601 | 101 |
| ACP20-10U-740-WDLY | 10 | 740 | Tekerlekli araba | 1.624 | 601 | 104 |
| ACP20-10U-740-FXWH | 10 | 740 | Sabit tekerlek | 1.624 | 601 | 104 |
| ACP20-10U-870-WDLY | 10 | 870 | Tekerlekli araba | 1.754 | 601 | 107 |
| ACP20-10U-870-FXWH | 10 | 870 | Sabit tekerlek | 1.754 | 601 | 107 |
| ACP20-12U-610-WDLY | 12 | 610 | Tekerlekli araba | 1.494 | 690 | 108 |
| ACP20-12U-610-FXWH | 12 | 610 | Sabit tekerlek | 1.494 | 690 | 108 |
| ACP20-12U-740-WDLY | 12 | 740 | Tekerlekli araba | 1.624 | 690 | 112 |
| ACP20-12U-740-FXWH | 12 | 740 | Sabit tekerlek | 1.624 | 690 | 112 |
| ACP20-12U-870-WDLY | 12 | 870 | Tekerlekli araba | 1.754 | 690 | 116 |
| ACP20-12U-870-FXWH | 12 | 870 | Sabit tekerlek | 1.754 | 690 | 116 |
| ACP20-15U-610-WDLY | 15 | 610 | Tekerlekli araba | 1.494 | 823 | 116 |
| ACP20-15U-610-FXWH | 15 | 610 | Sabit tekerlek | 1.494 | 823 | 116 |
| ACP20-15U-740-WDLY | 15 | 740 | Tekerlekli araba | 1.624 | 823 | 120 |
| ACP20-15U-740-FXWH | 15 | 740 | Sabit tekerlek | 1.624 | 823 | 120 |
| ACP20-15U-870-WDLY | 15 | 870 | Tekerlekli araba | 1.754 | 823 | 124 |
| ACP20-15U-870-FXWH | 15 | 870 | Sabit tekerlek | 1.754 | 823 | 124 |
| ACP20-18U-610-WDLY | 18 | 610 | Tekerlekli araba | 1.494 | 956 | 126 |
| ACP20-18U-610-FXWH | 18 | 610 | Sabit tekerlek | 1.494 | 956 | 126 |
| ACP20-18U-740-WDLY | 18 | 740 | Tekerlekli araba | 1.624 | 956 | 130 |
| ACP20-18U-740-FXWH | 18 | 740 | Sabit tekerlek | 1.624 | 956 | 130 |
| ACP20-18U-870-WDLY | 18 | 870 | Tekerlekli araba | 1.754 | 956 | 134 |
| ACP20-18U-870-FXWH | 18 | 870 | Sabit tekerlek | 1.754 | 956 | 134 |
Seçenekler
- ACVCİklimlendirmeVCC20 buhar sıkıştırmalı modül, 1.500 W’a kadar
- EMIPEMI/EMC Korumasıİletken contalar, tel örgü, gömülü tel, Faraday kafesi
- H075Isıtma Gücü750 W, ince silikon mat
- H150Isıtma Gücü1.500 W, ince silikon mat
- PRVLBasınç Tahliye Valfi
- STPHSaklama Cebi
- MCNSMekanik Bağlantı SetiM6 cıvata, plastik pul, kafes somun, 40 adet

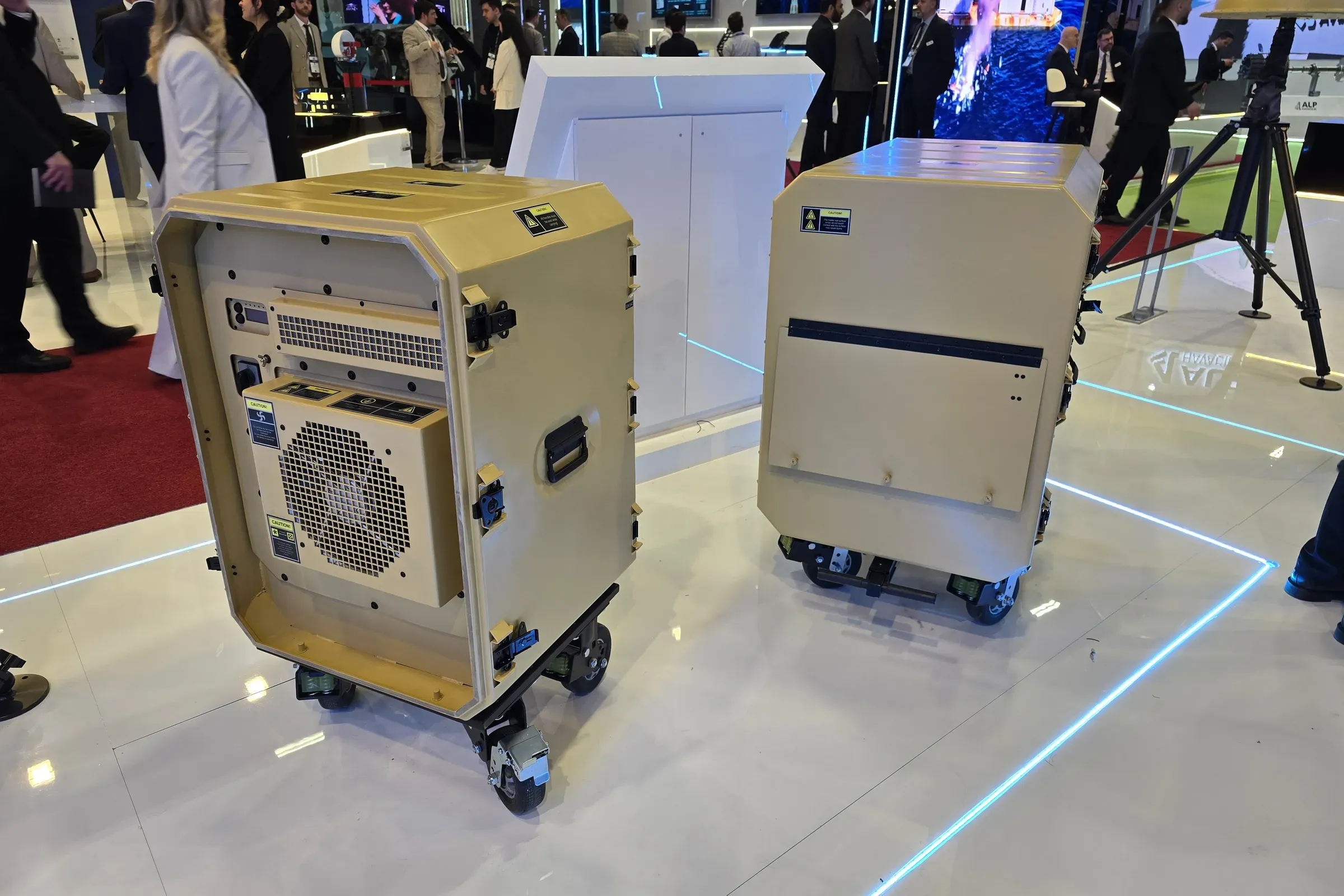

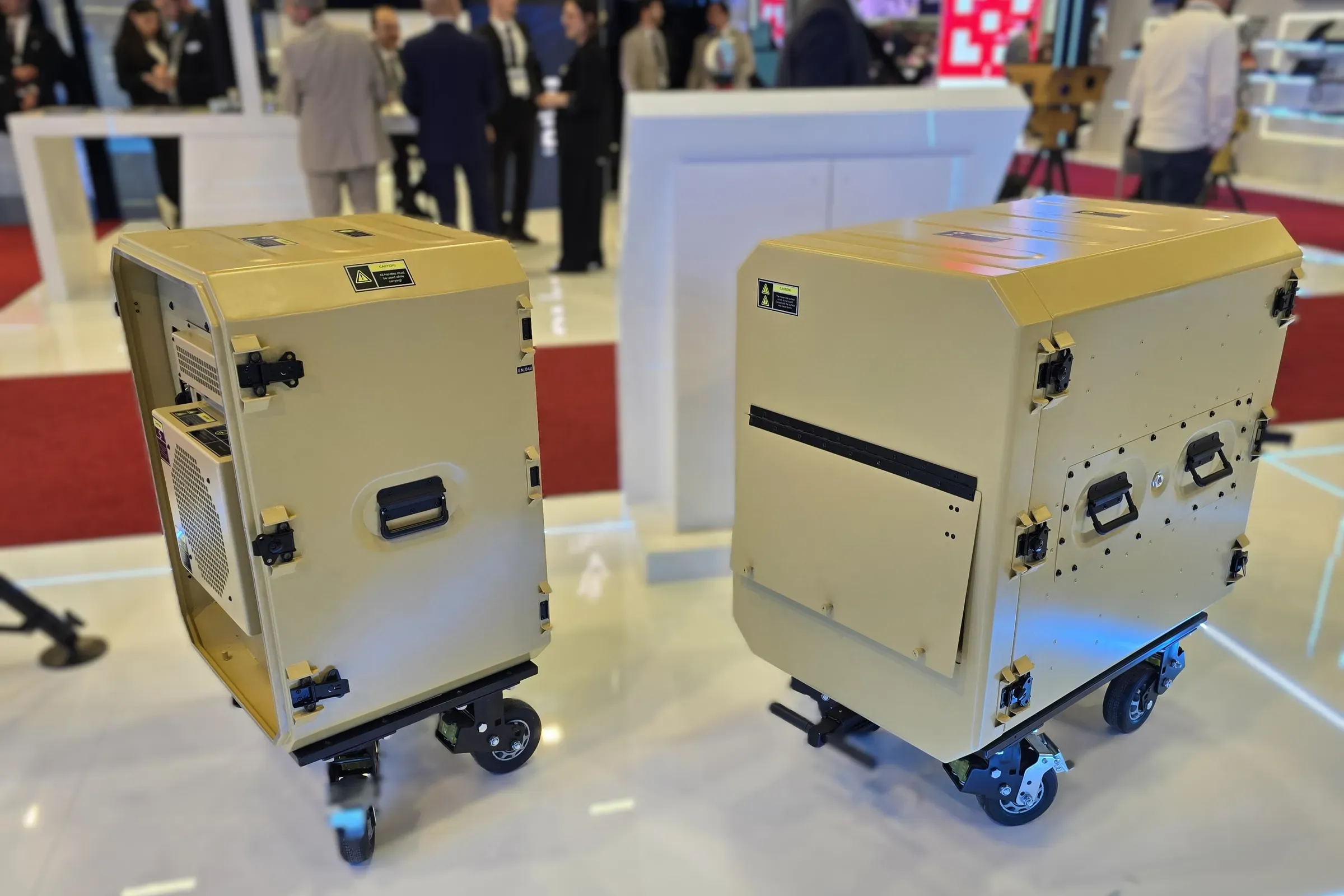

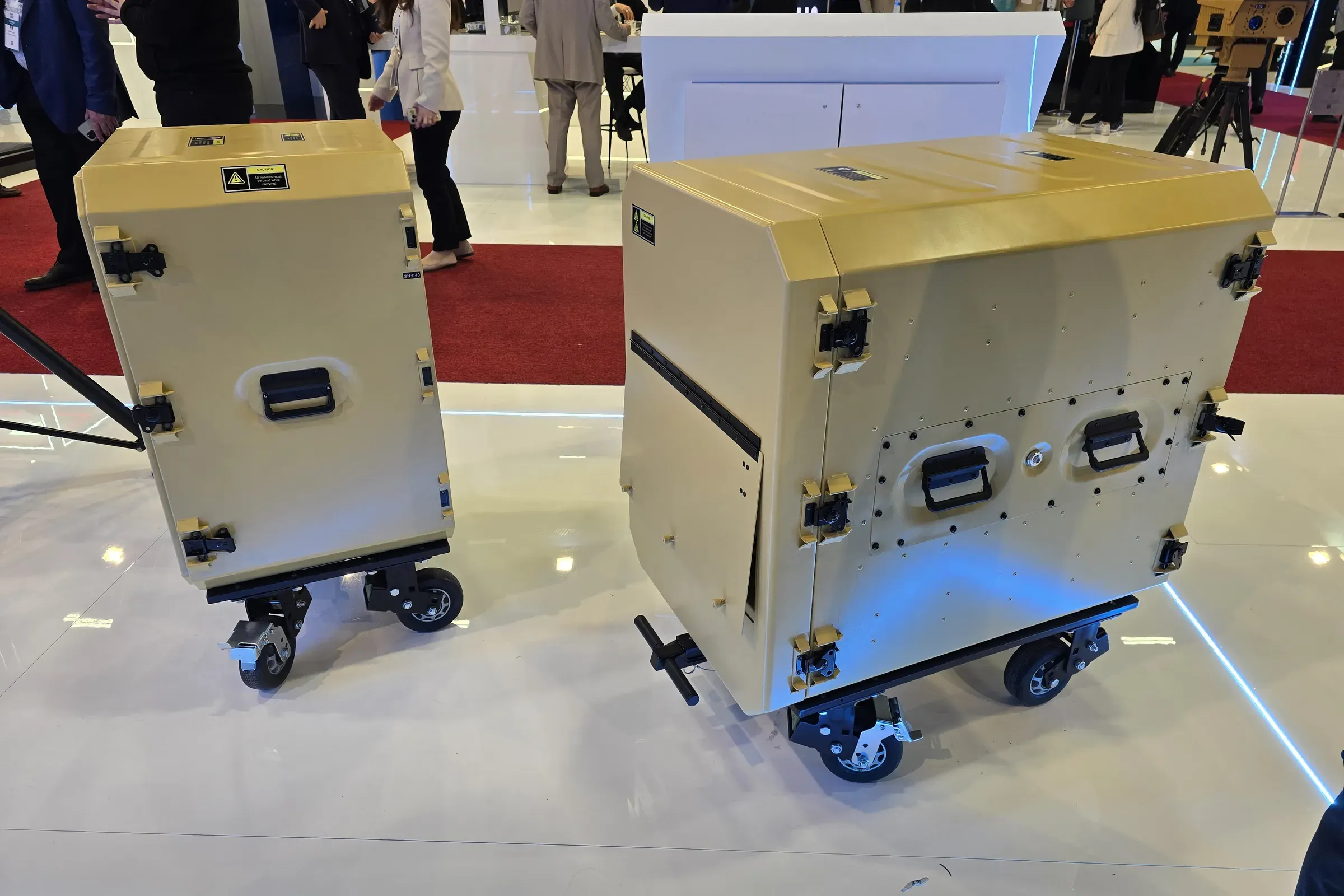

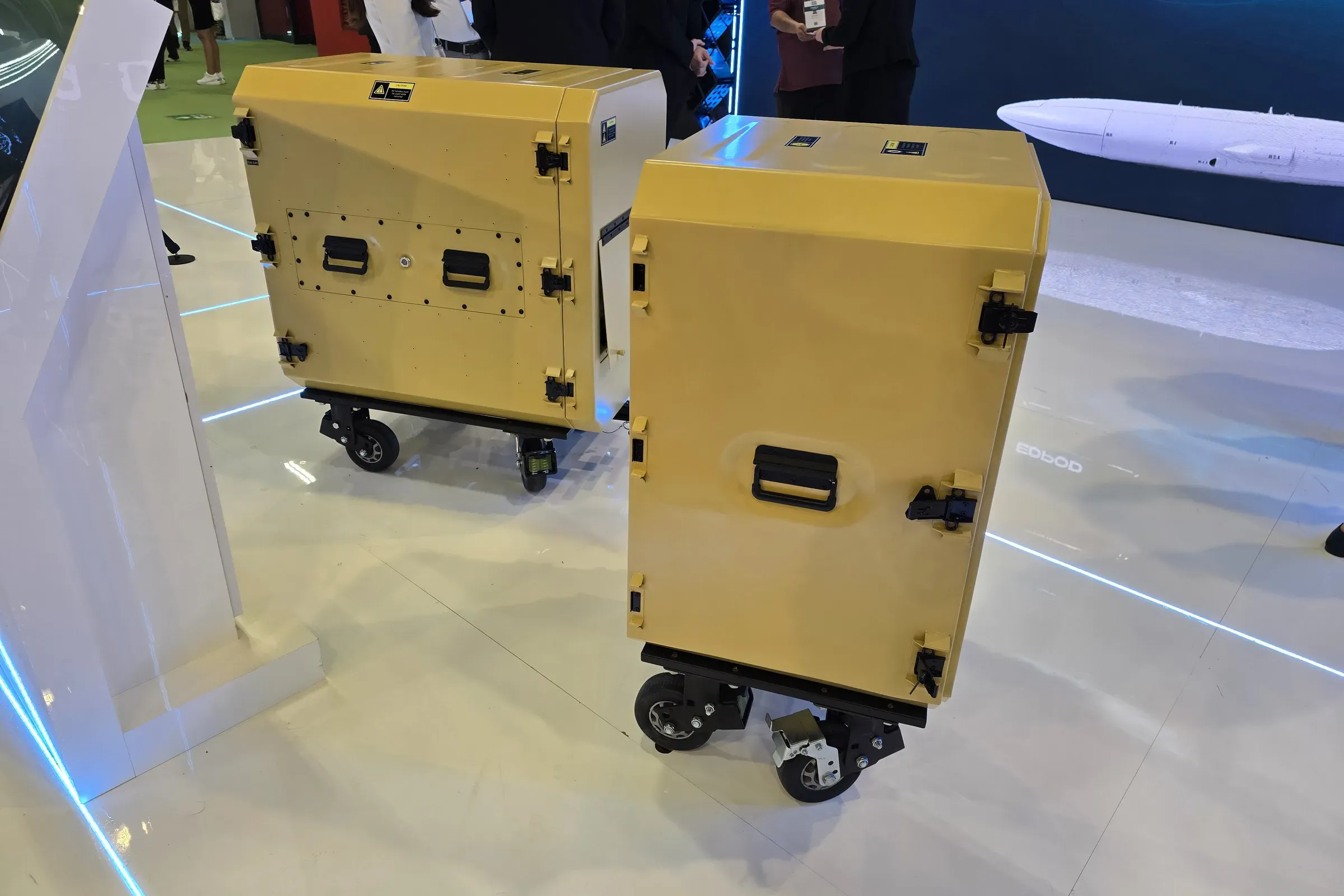

- DLYKDört Tekerlekli Araba300 kg taşıma kapasitesi, şasi derinliğine göre

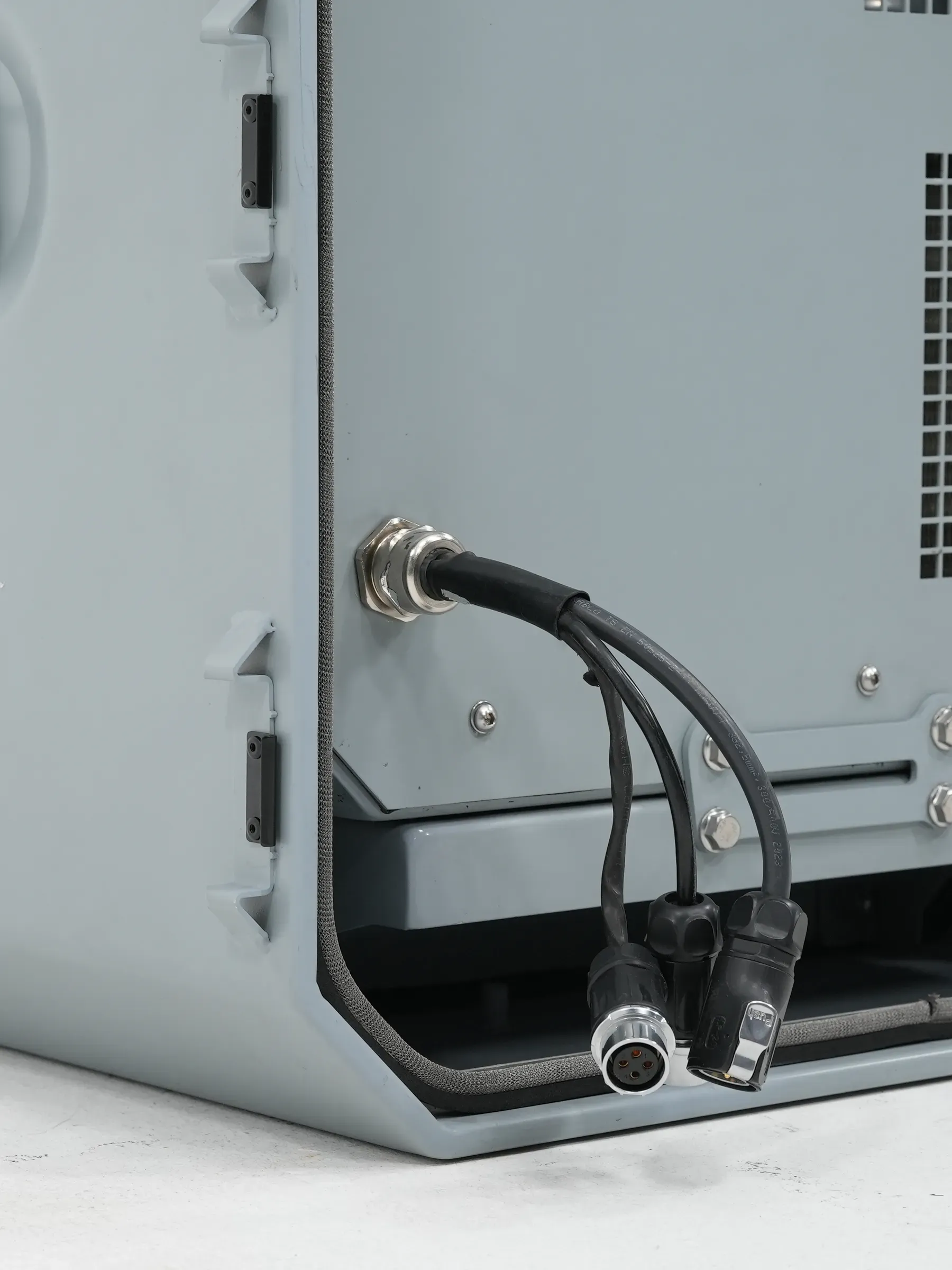

- CNPLKonnektör Paneli482 × 181 mm, bağlantı elemanlarıyla, boyasız
- CNPEKonnektör Paneli, EMI Filtreli482 × 181 mm, bağlantı elemanlarıyla, boyasız
- SHTRTaşıyıcı RafPaslanmaz çelik, 50 kg taşıma kapasitesi
- LBSTEtiket SetiDokuz uyarı ve kullanım etiketi
- EMGSEMI ContasıKabin yüksekliğine göre
- PTBGBoyaBej, RAL 1001
- PTMGBoyaAskerî Yeşil, FED 34094
- PTGRBoyaGri, RAL 7001
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Kilitleme Mekanizması | Kelebek mandal |
|---|---|
| EMI/EMC Ekranlaması | Mevcut |
| Soğutma Kapasitesi | 1.500 W |
| Soğutma Tipi | Buhar sıkıştırmalı çevrim |
| Şebeke Gerilimi | 220 VAC |
|---|---|
| Şebeke Frekansı | 50 Hz |
| Kabin Yüksekliği | 10U |
|---|---|
| Şasi Derinliği | 610 mm |
| Tekerlek Tipi | Tekerlekli araba |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 7001 Gri |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık (Çalışma) | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık (Depolama) | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık (Çalışma) | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık (Depolama) | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç (Çalışma) | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç (Depolama) | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C’de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok |
| EMI/EMC Standardı | MIL-STD-461G |
|---|---|
| CE102 | Güç Hatları, 10 kHz – 10 MHz |
| CS101 | Güç Hatları, 30 Hz – 150 kHz |
| CS114 | Toplu Kablo Enjeksiyonu, 10 kHz – 200 MHz |
| CS115 | Toplu Kablo Enjeksiyonu, Darbe Uyarımı |
| CS116 | Sönümlü Sinüzoidal Geçici Rejim, 10 kHz – 100 MHz |
| CS118 | Personel Kaynaklı Elektrostatik Boşalma |
| RE102 | Elektrik Alan, 10 kHz – 18 GHz |
| RS103 | Elektrik Alan, 2 MHz – 18 GHz |
Dokümanlar
- Teknik veri sayfası İndirilebilir — PDF, İngilizce, 480 KB
- Kullanıcı Kılavuzu Talep Üzerine
- 3B Katı Model (STEP) Talep Üzerine
- Mekanik Arayüz Kontrol Dokümanı Talep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon Raporu Talep Üzerine
Fikrî mülkiyet
3 patent koruması, 2 faydalı model koruması
- Sarkaç Beşiğe Asılı Kompresörlü Klima Modülü ve Bu Modülü İçeren Taşıma KasasıPDF769 KB
- Taşıma Kasasının Klima Modülü için Çalışma Konumunda Başlığa Dönüşen Arka Kapak ve Bu Kapağı İçeren Taşıma KasasıPDF573 KB
- Kabin ve Ayrılabilir Klima Modülünden Oluşan Taşıma KasasıPDF987 KB
- Kablo Girişli Taşıma Kasası Uç KapağıPDF680 KB
- Klima Modüllü Sızdırmaz Elektronik Kasası, Klima Modülü ve Kasaya Emilen Havanın Kurutulması için YöntemPDF780 KB
