Üçayak Sistemleri
TMH10

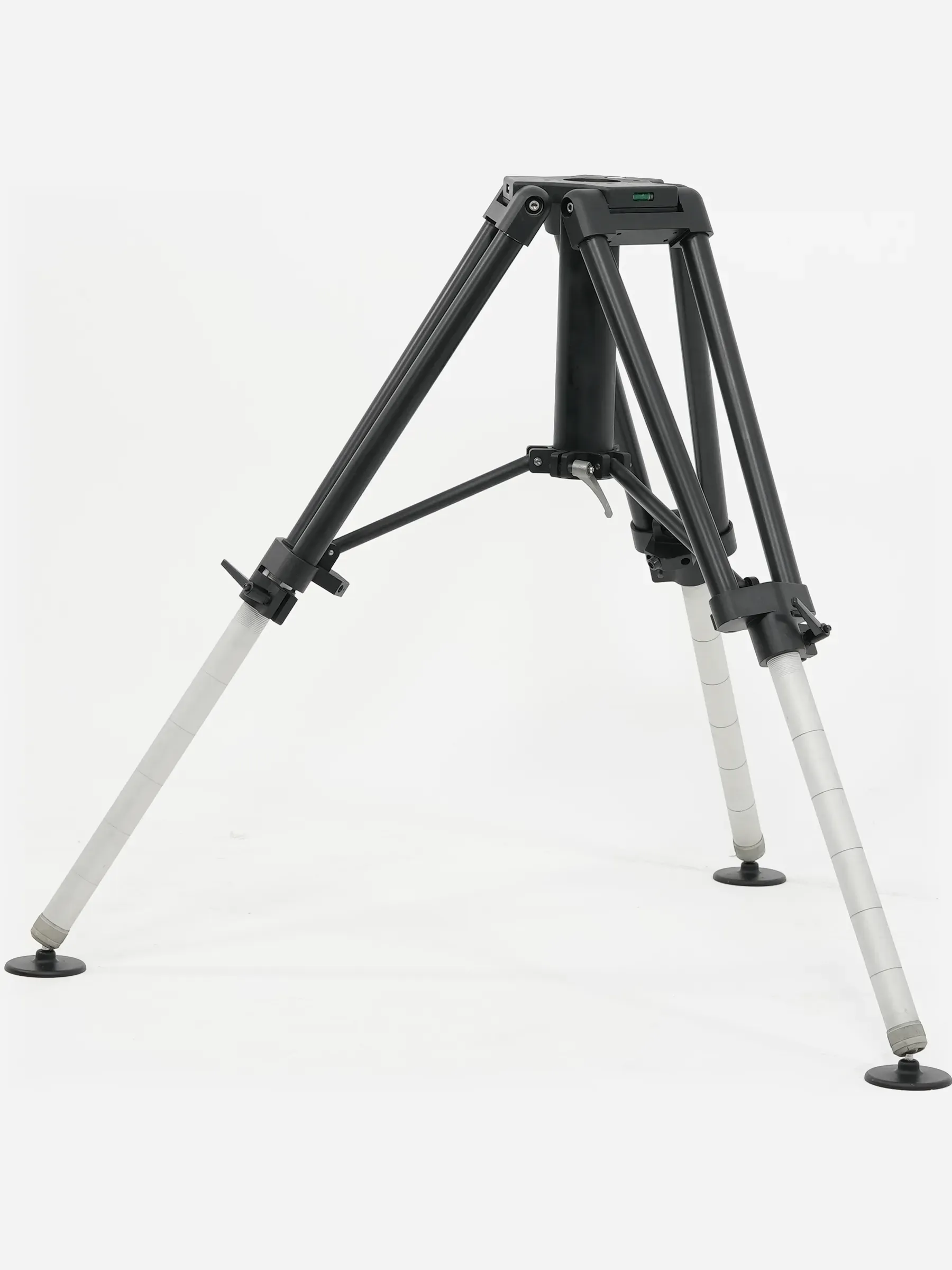

Ağır Sınıf Üçayak
TMH10, merkez dışı faydalı yüklerin taşınması için tasarlanan, büyük merkez kolonu ve geniş ayak açıklığı bulunan, 150 kg için tanımlı ağır sınıf V mimarili üçayaktır (tripod).
- 150 kg Yük
- 995 mm Açık Boy
- 14,7 kg Ağırlık
- 995 mm
- Açık Yükseklik
- 150 kg
- Anma Faydalı Yükü
- 14,7 kg
- Ağırlık
Öne Çıkanlar
01150 kg
Üçayak serisinde en yüksek yük kapasitesi

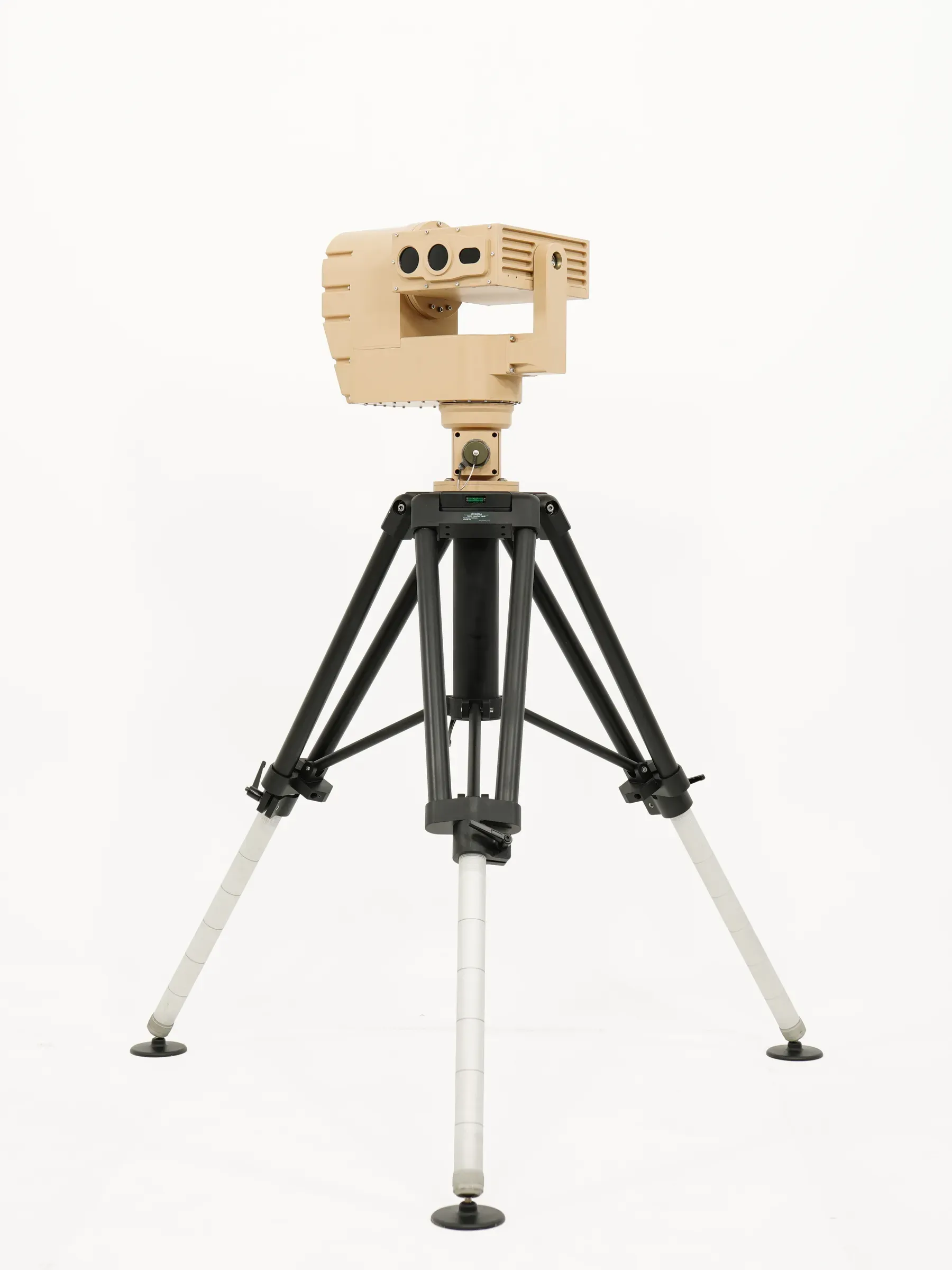

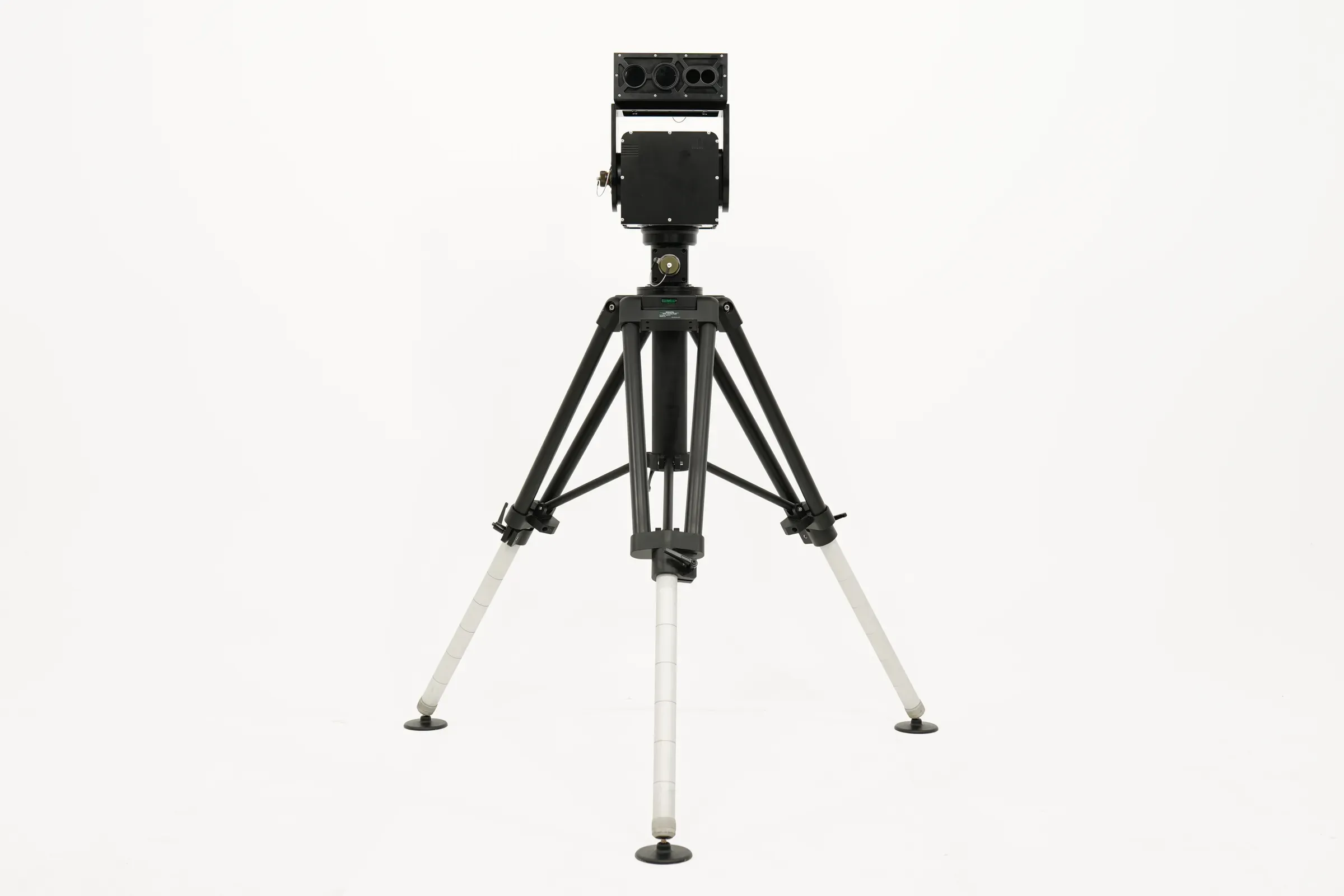

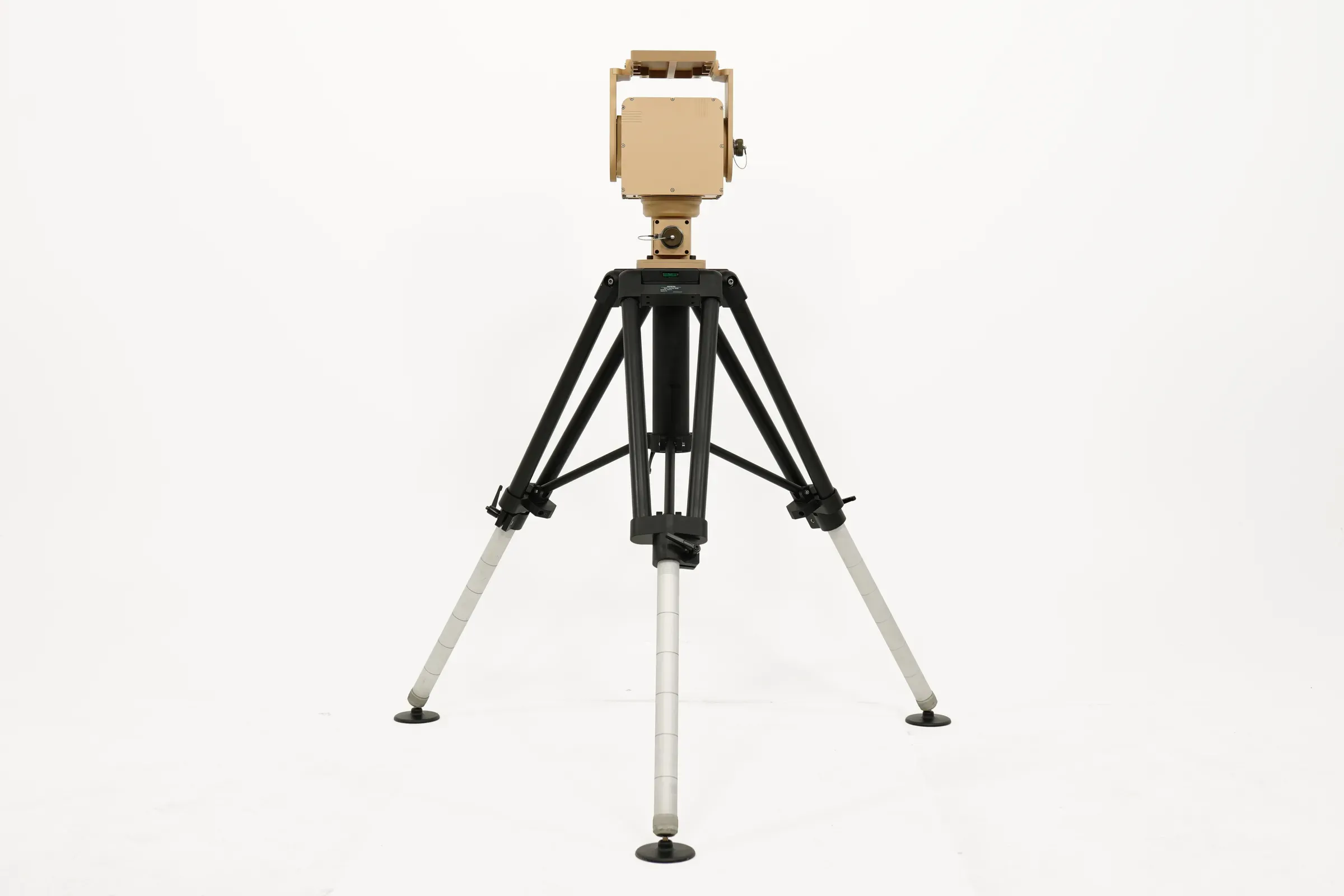

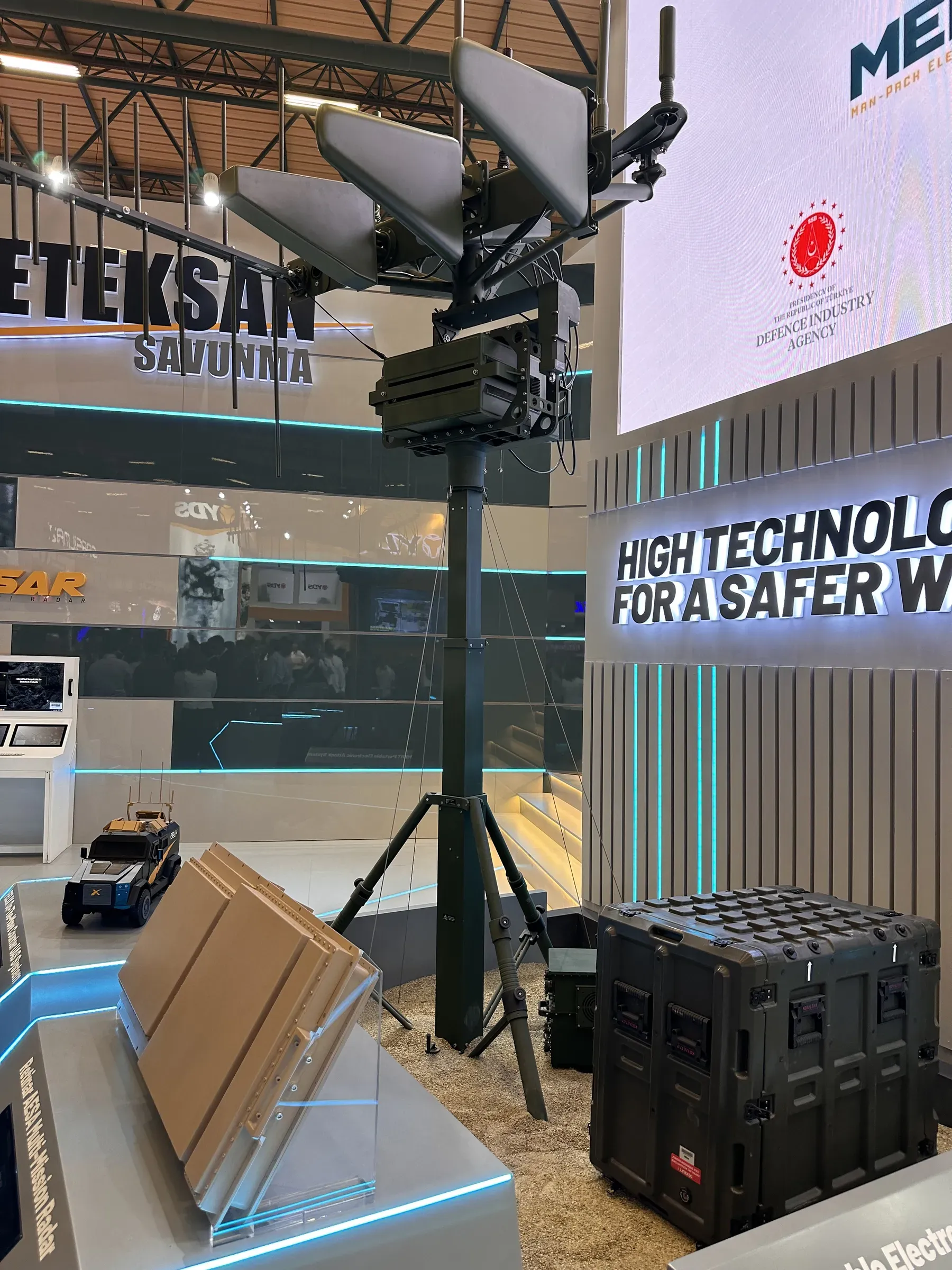

Tanımlı faydalı yük 150 kg’dır. Bu kapasite, tek bir sensörü değil üstünde soğutmalı gimbal taşıyan ağır bir yönlendirme birimini kapsar.
- Çalışma yüksekliği 640–1.250 mm
- Konfigürasyona göre 14,7–18,4 kg
02V tasarım
Düşük sehim için büyük merkez kolon

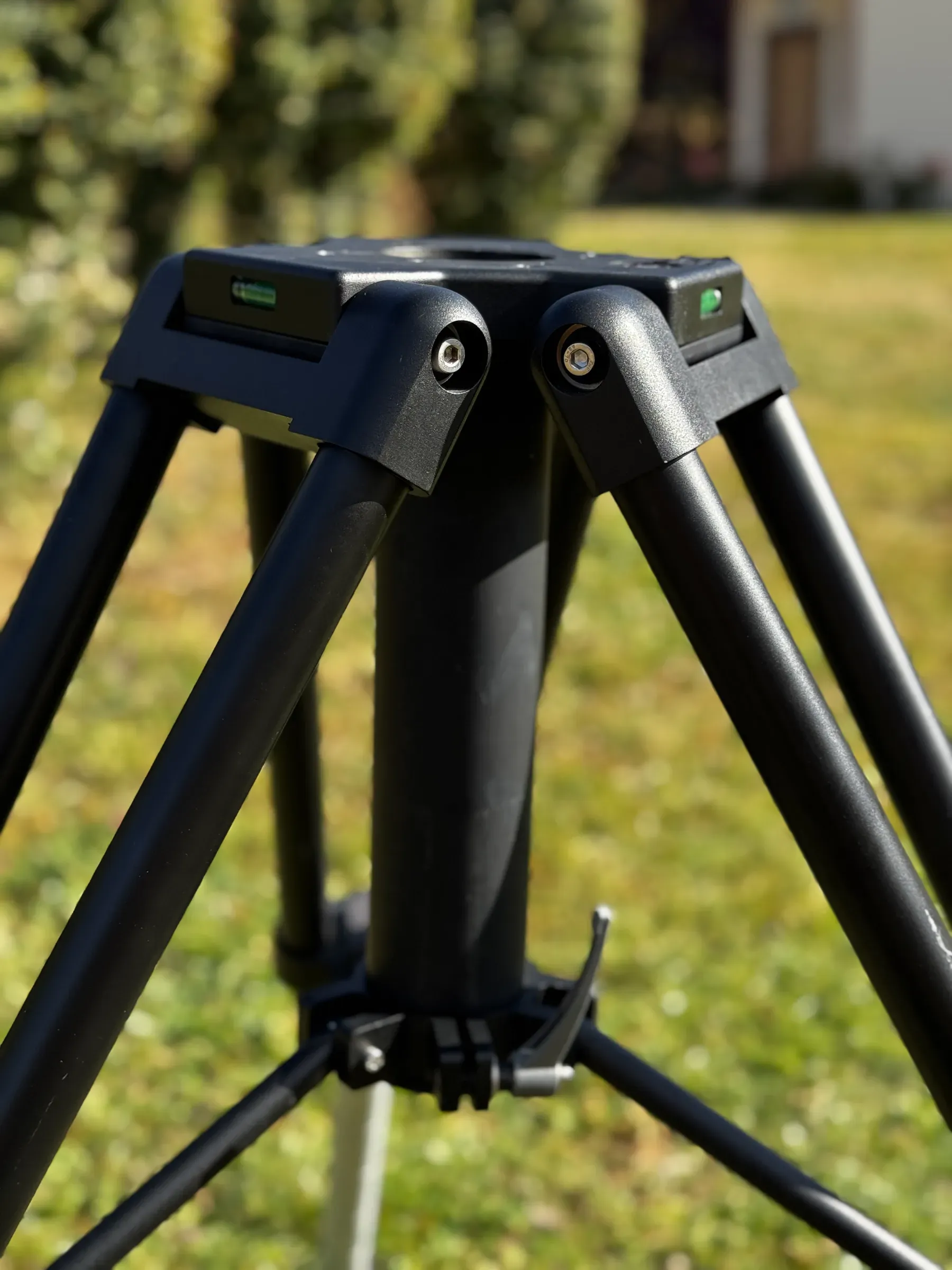

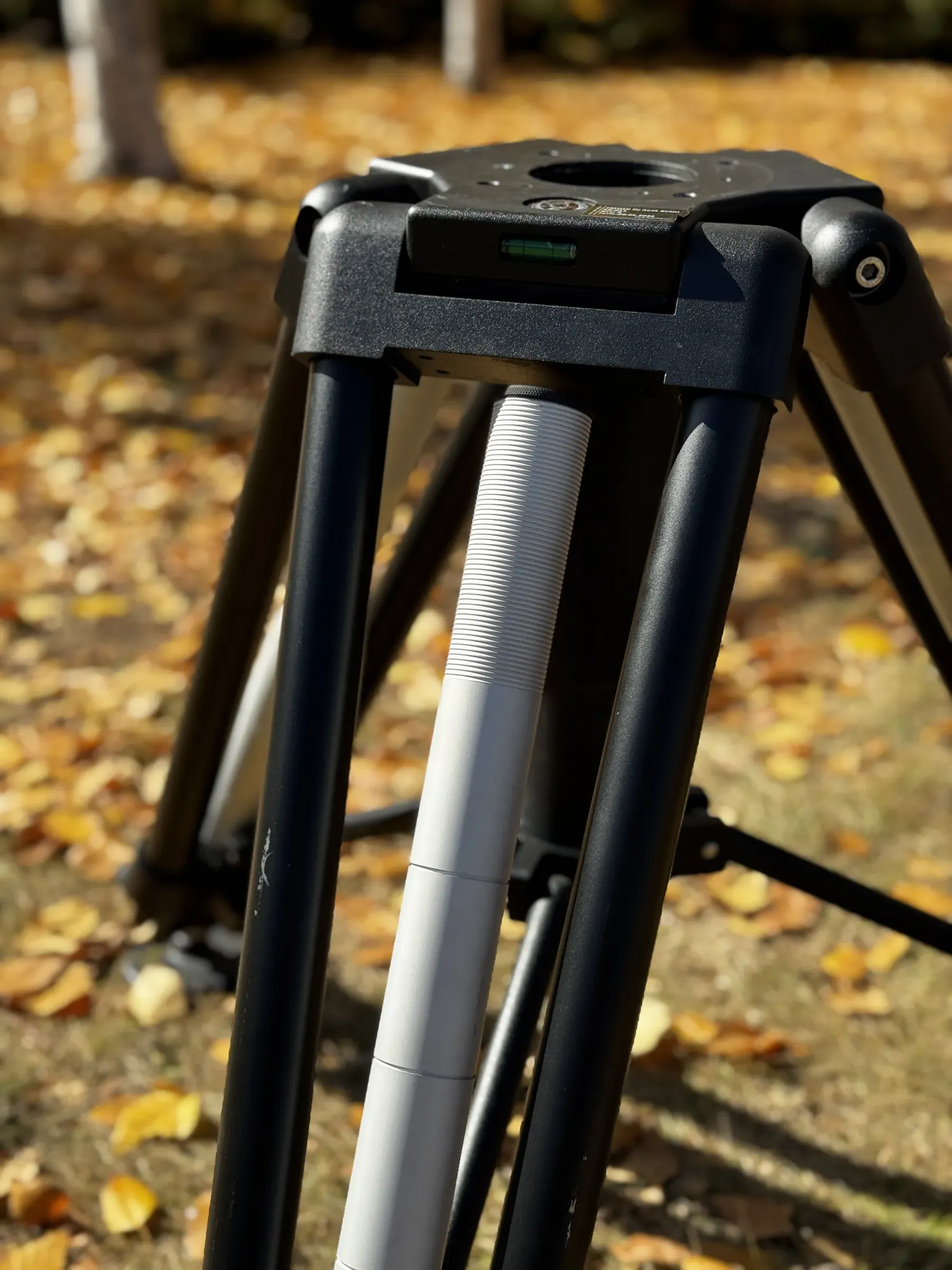

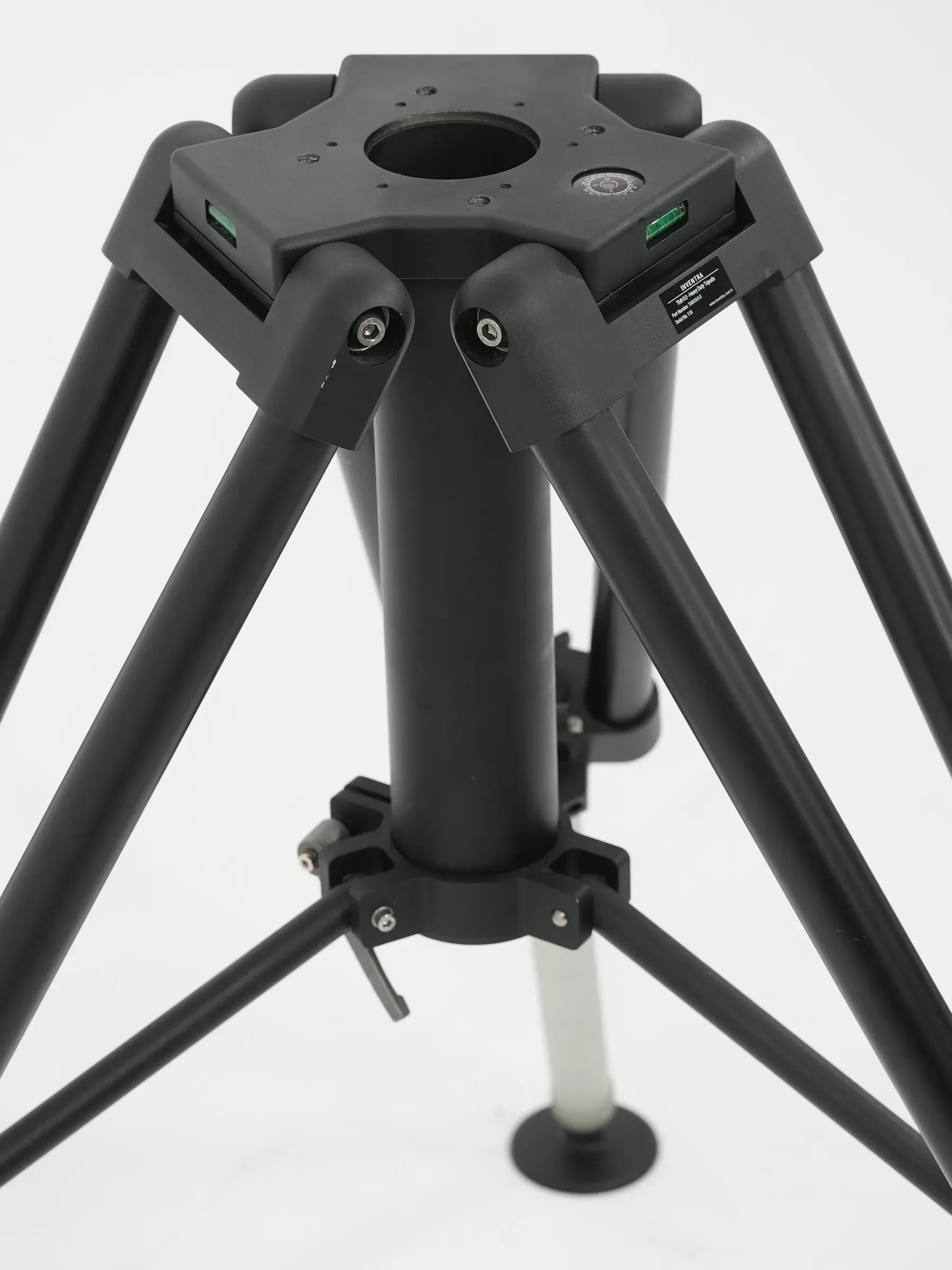

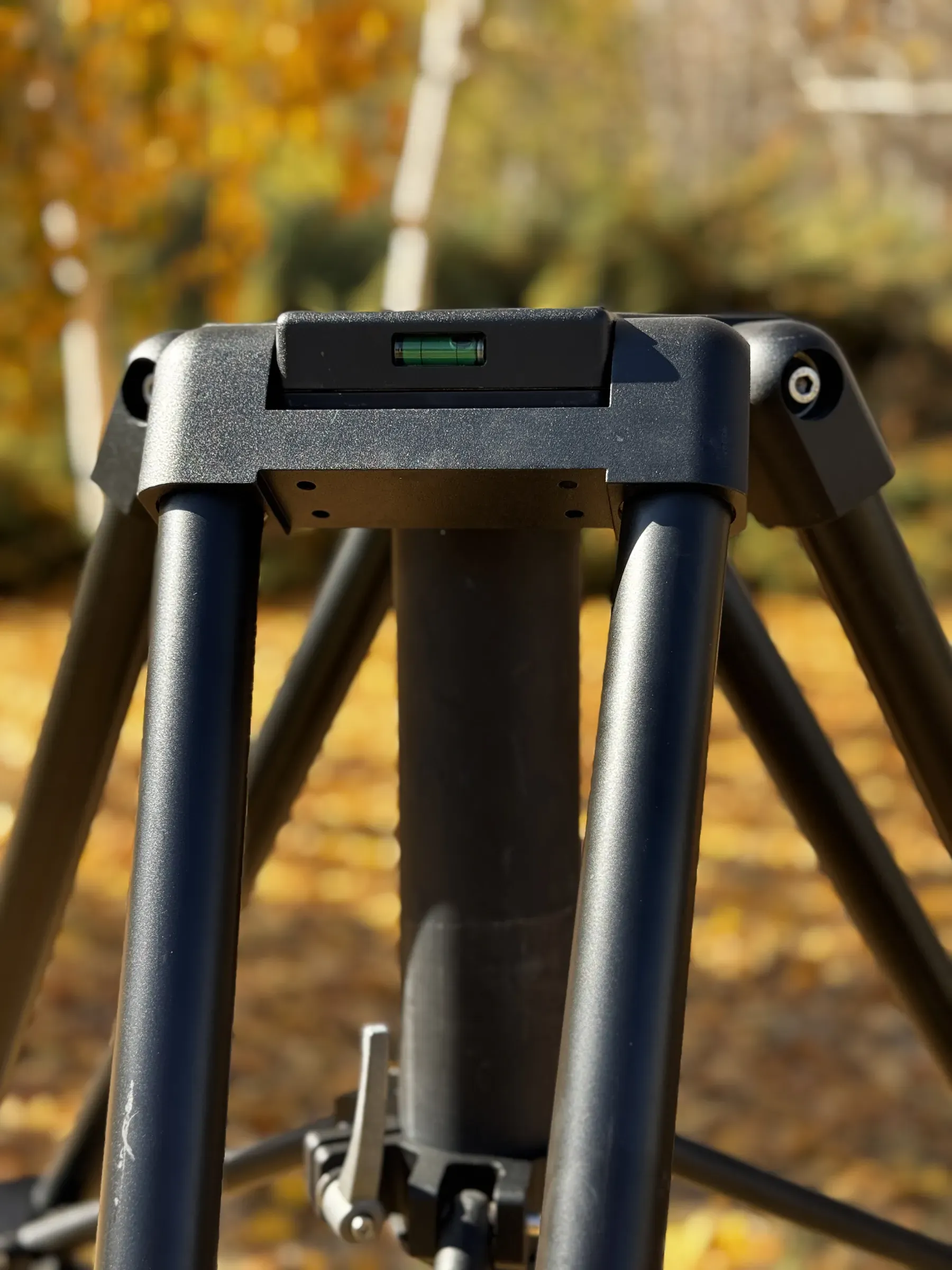

Büyük çaplı merkez kolonlu V mekanik mimarisi, yük altında burulmayı ve sehimi düşük tutar. Stabilize bir faydalı yük, ancak üstünde durduğu yapı kadar kararlıdır.
- 6061-T6 alüminyum, elektrostatik toz boyalı
- 120 km/sa rüzgâr yükü, MIL-STD-810G

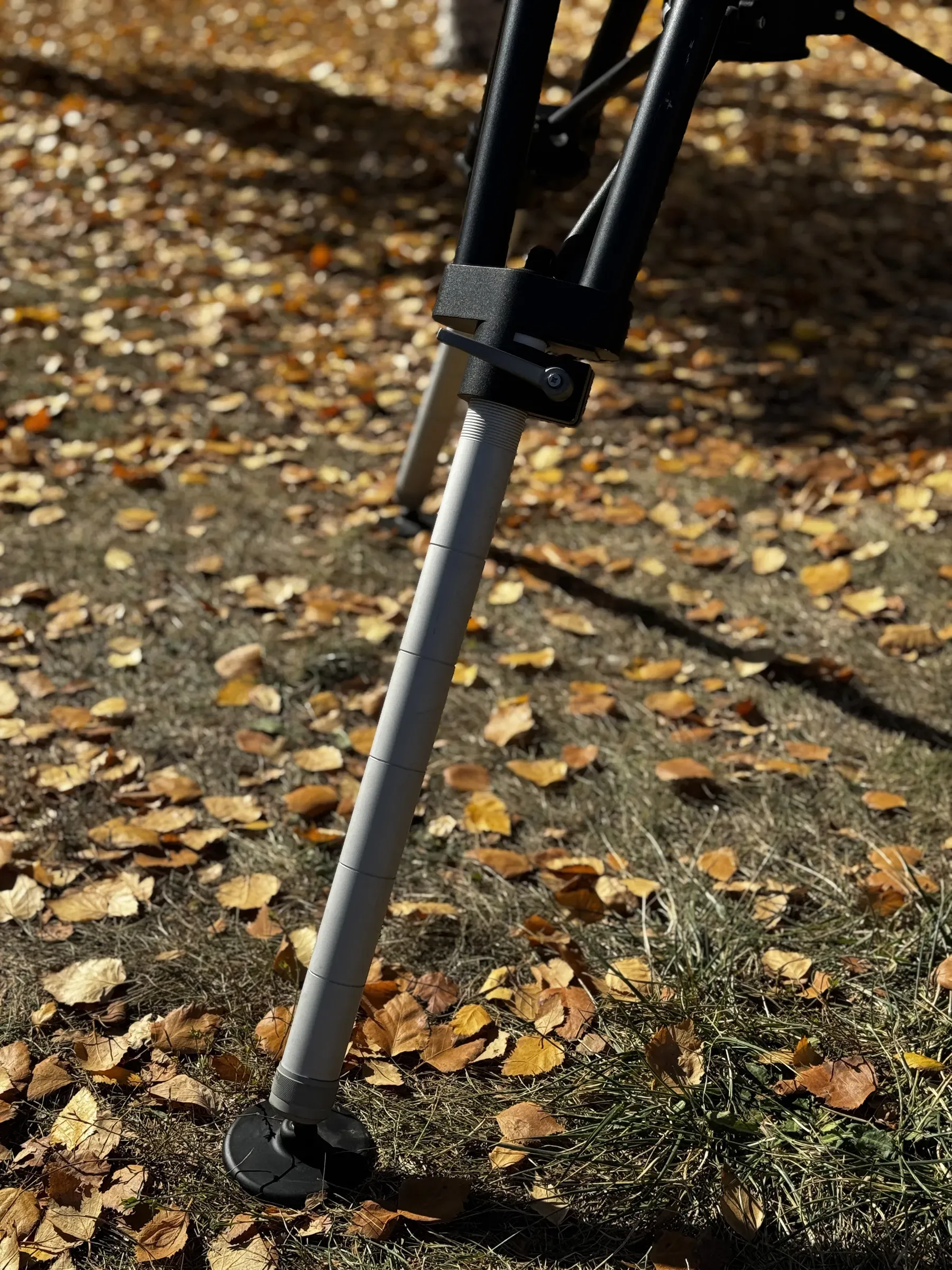

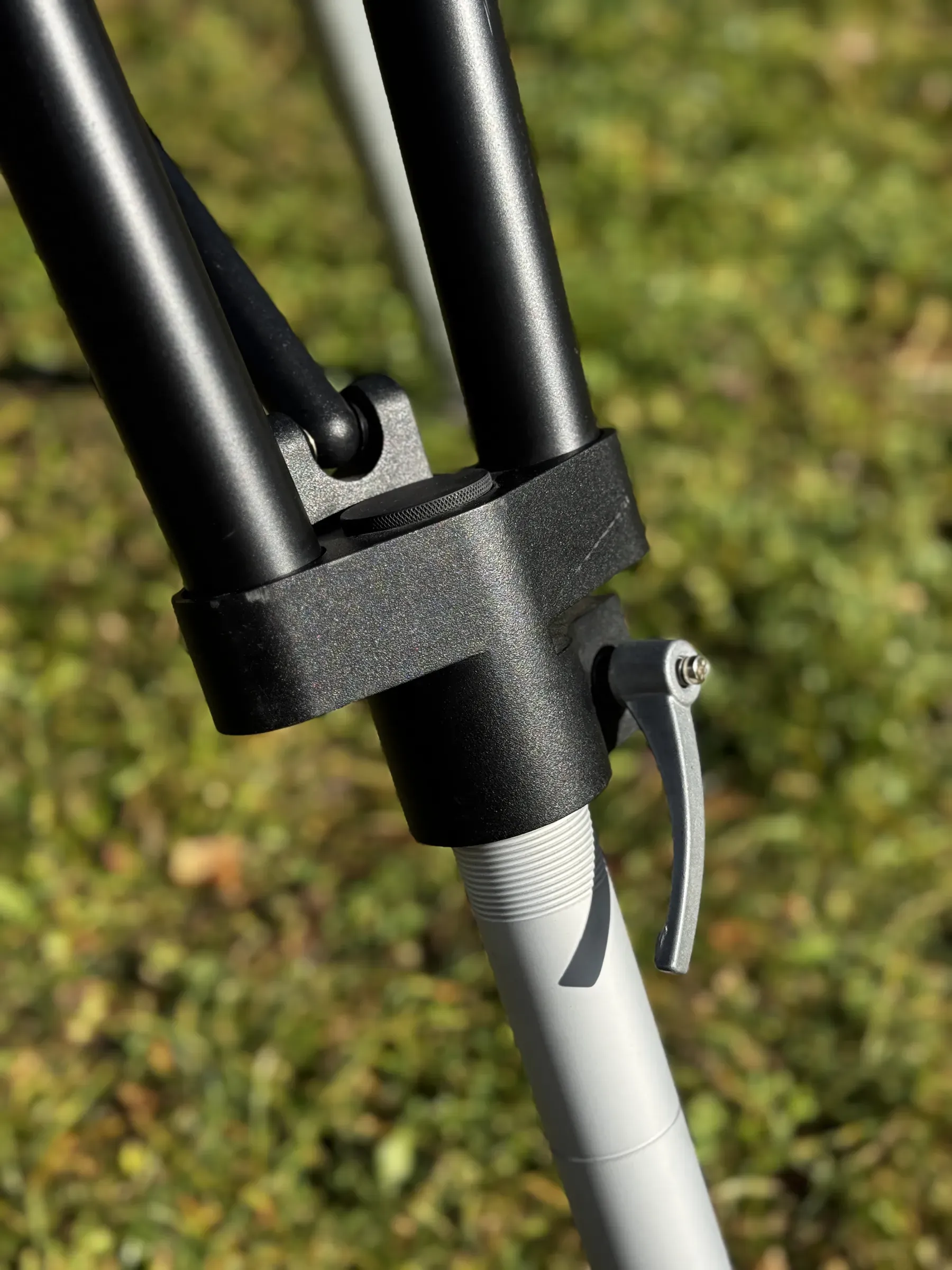

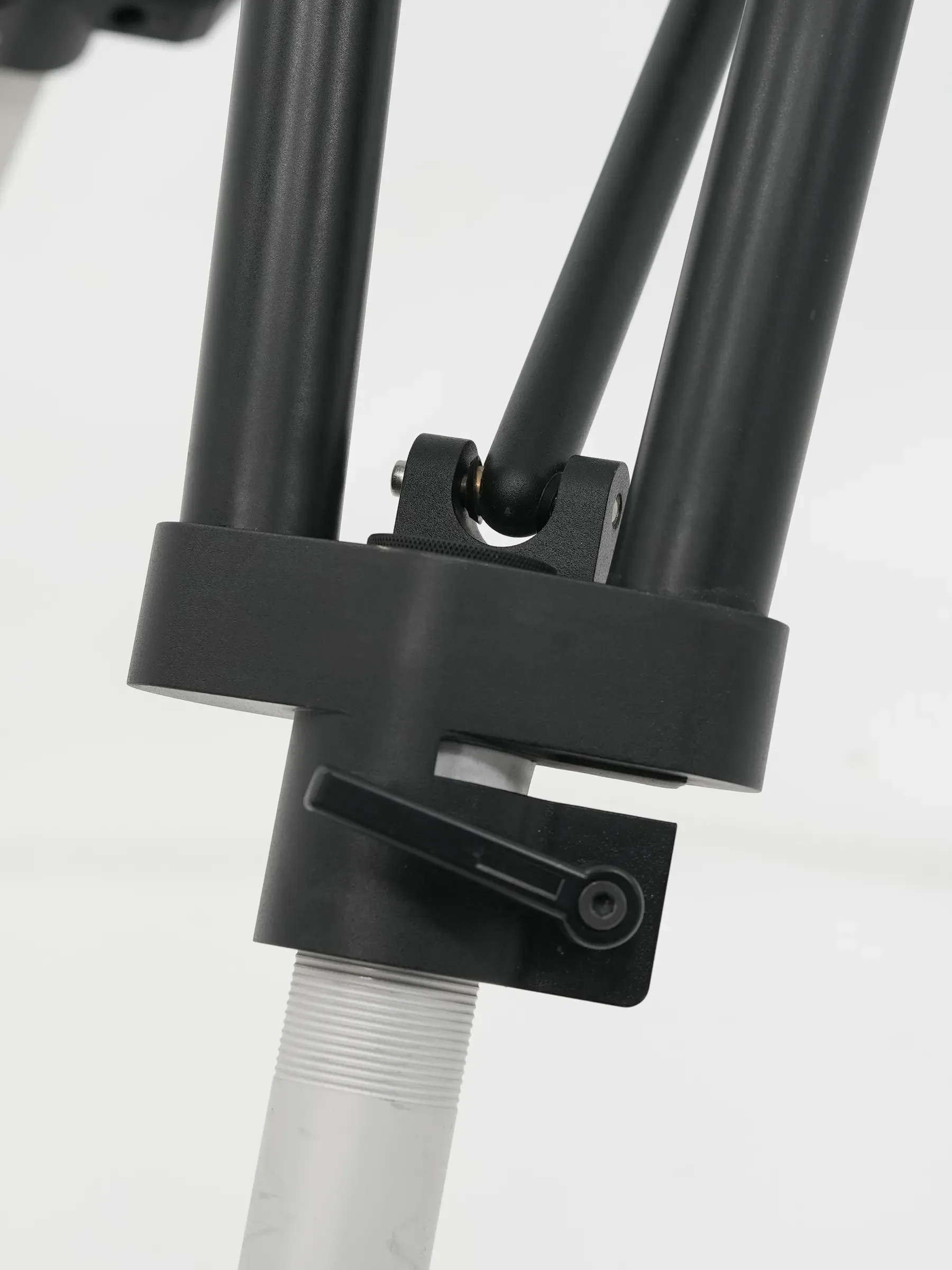

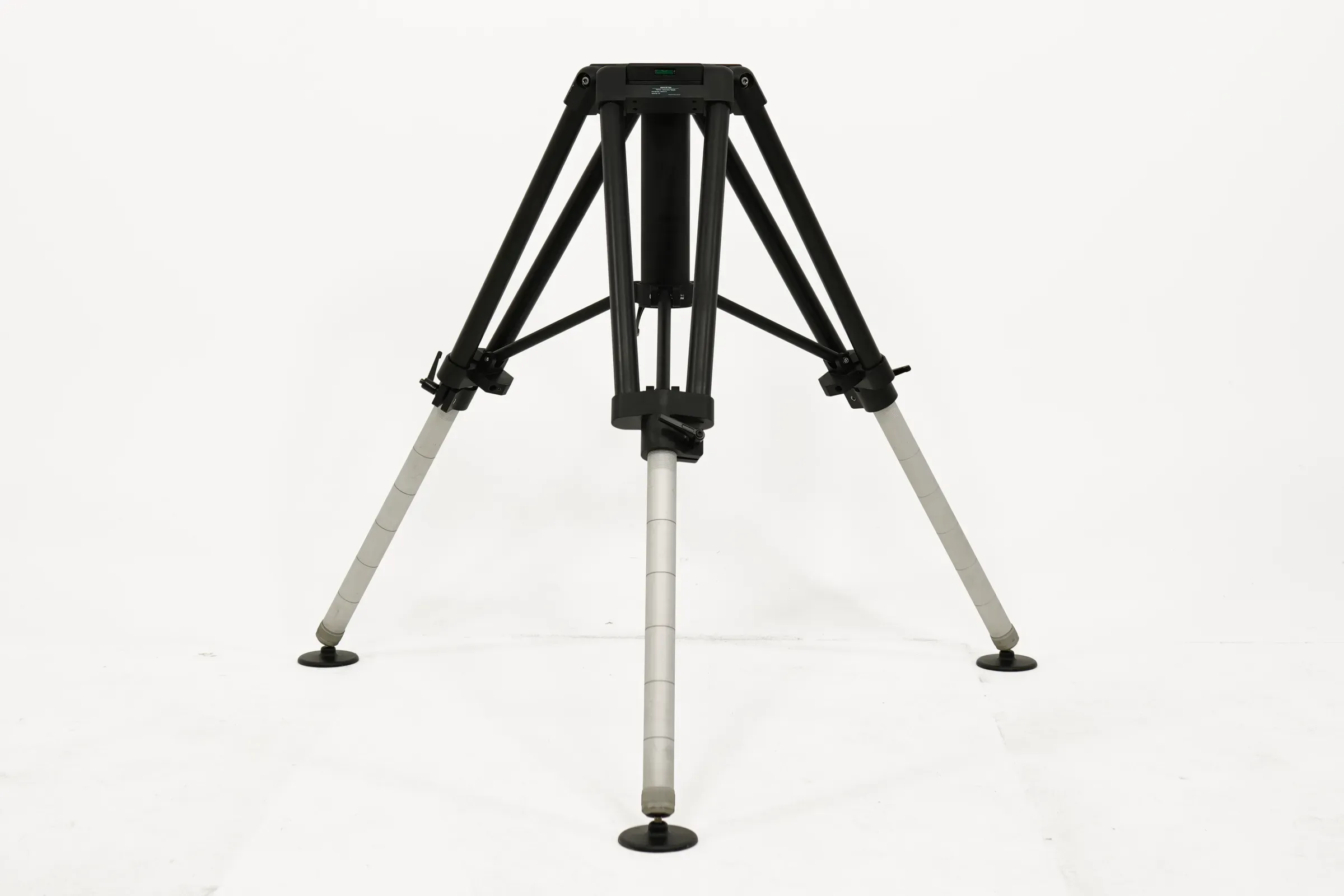

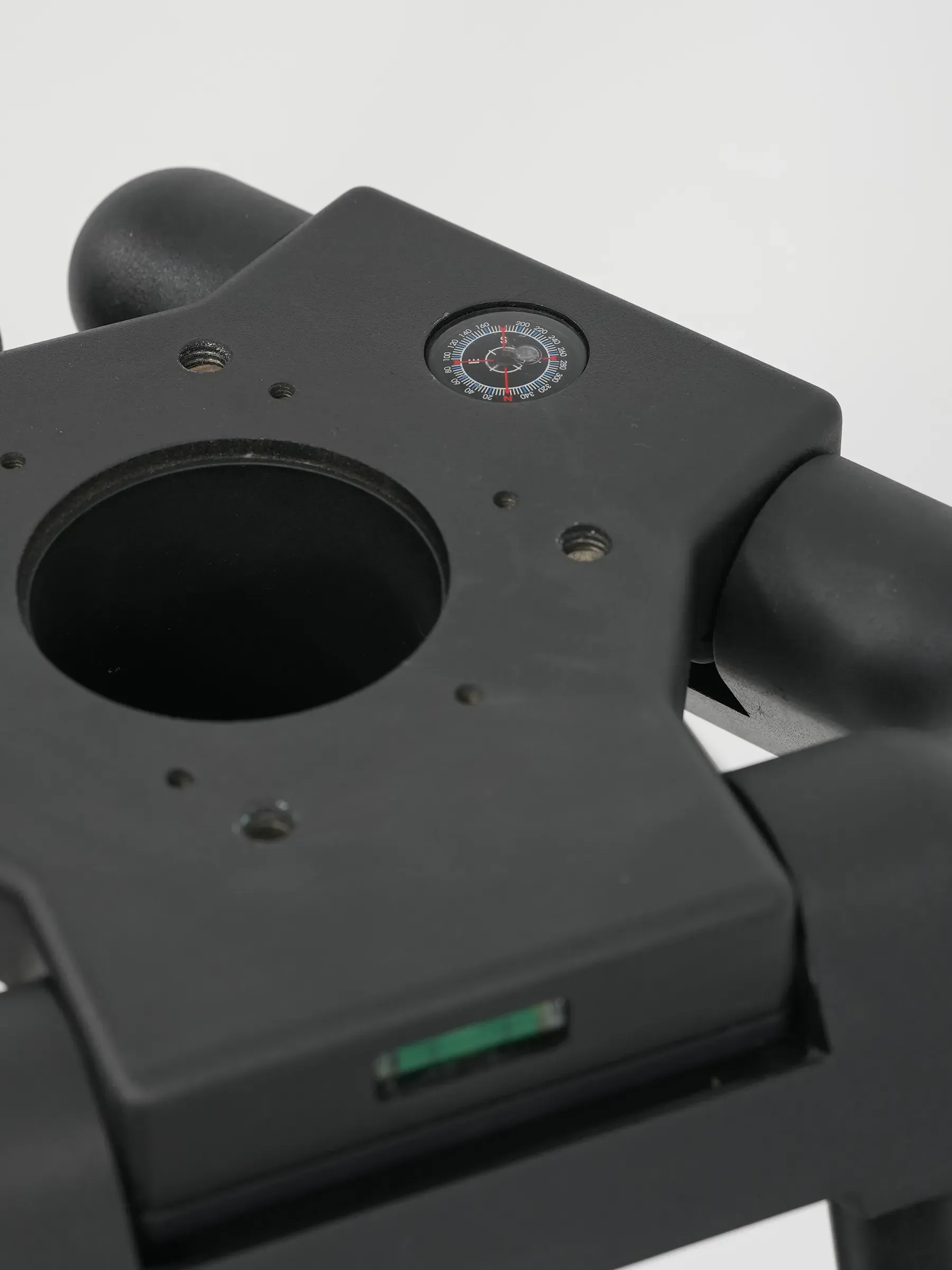

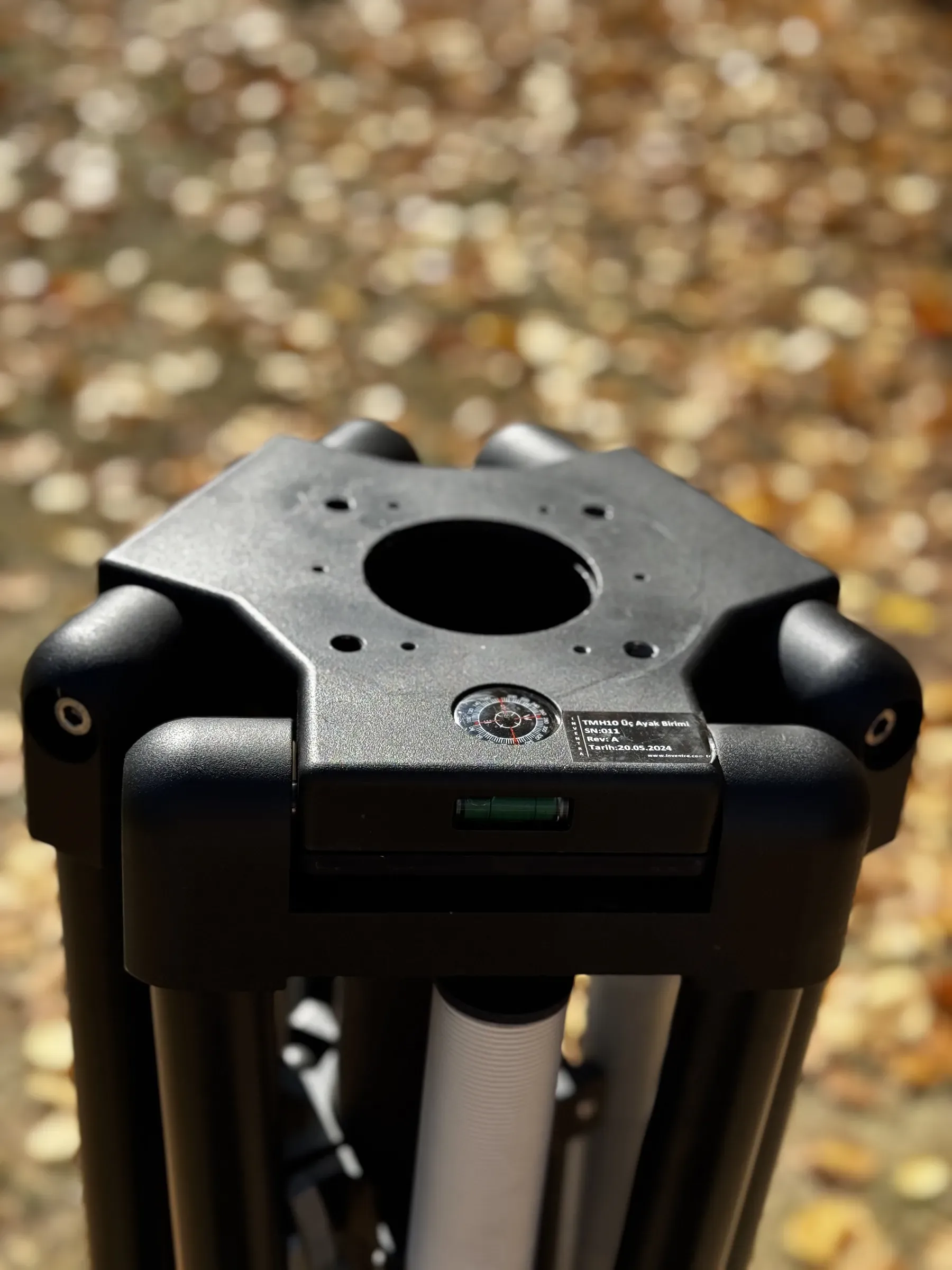

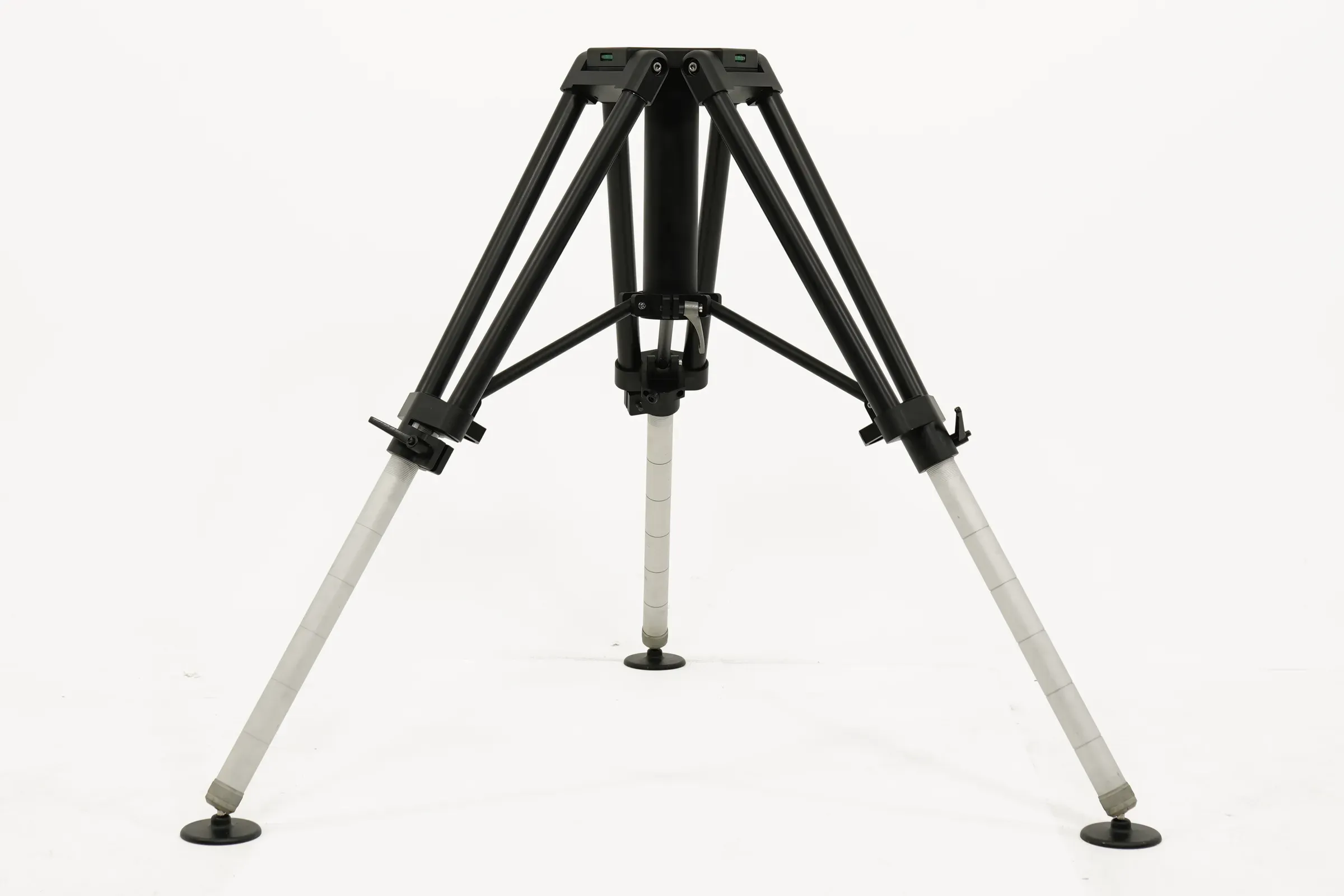

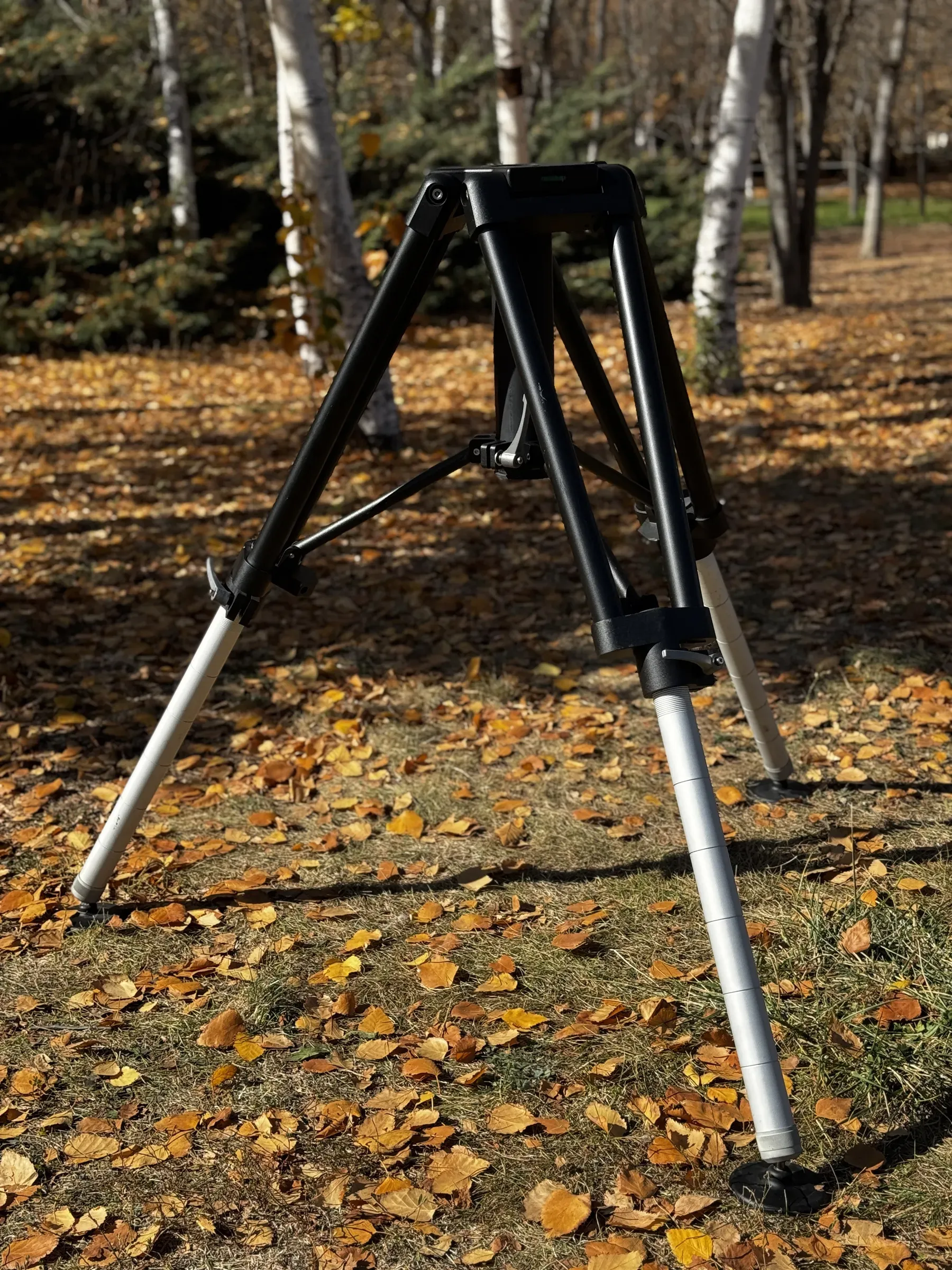

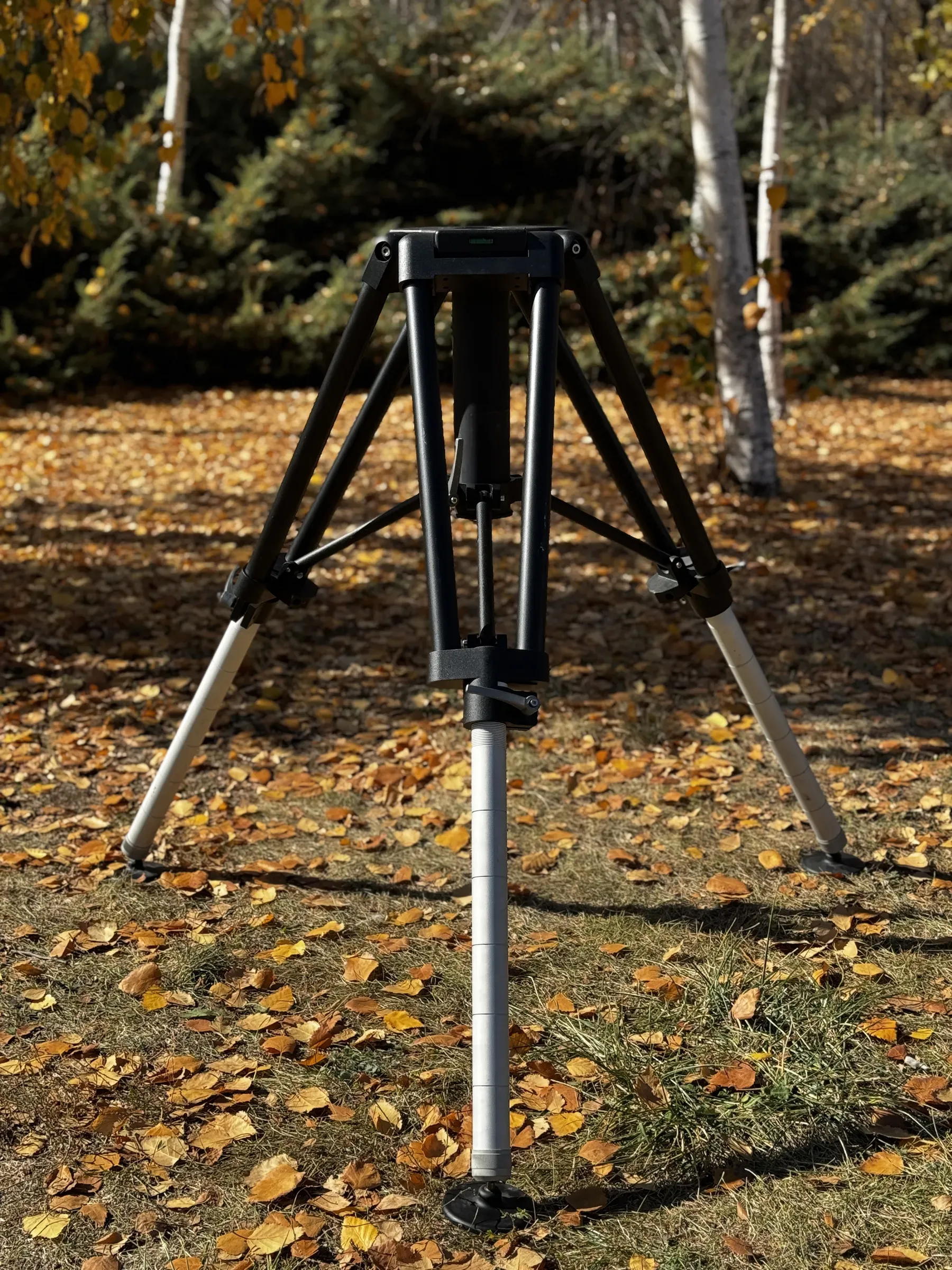

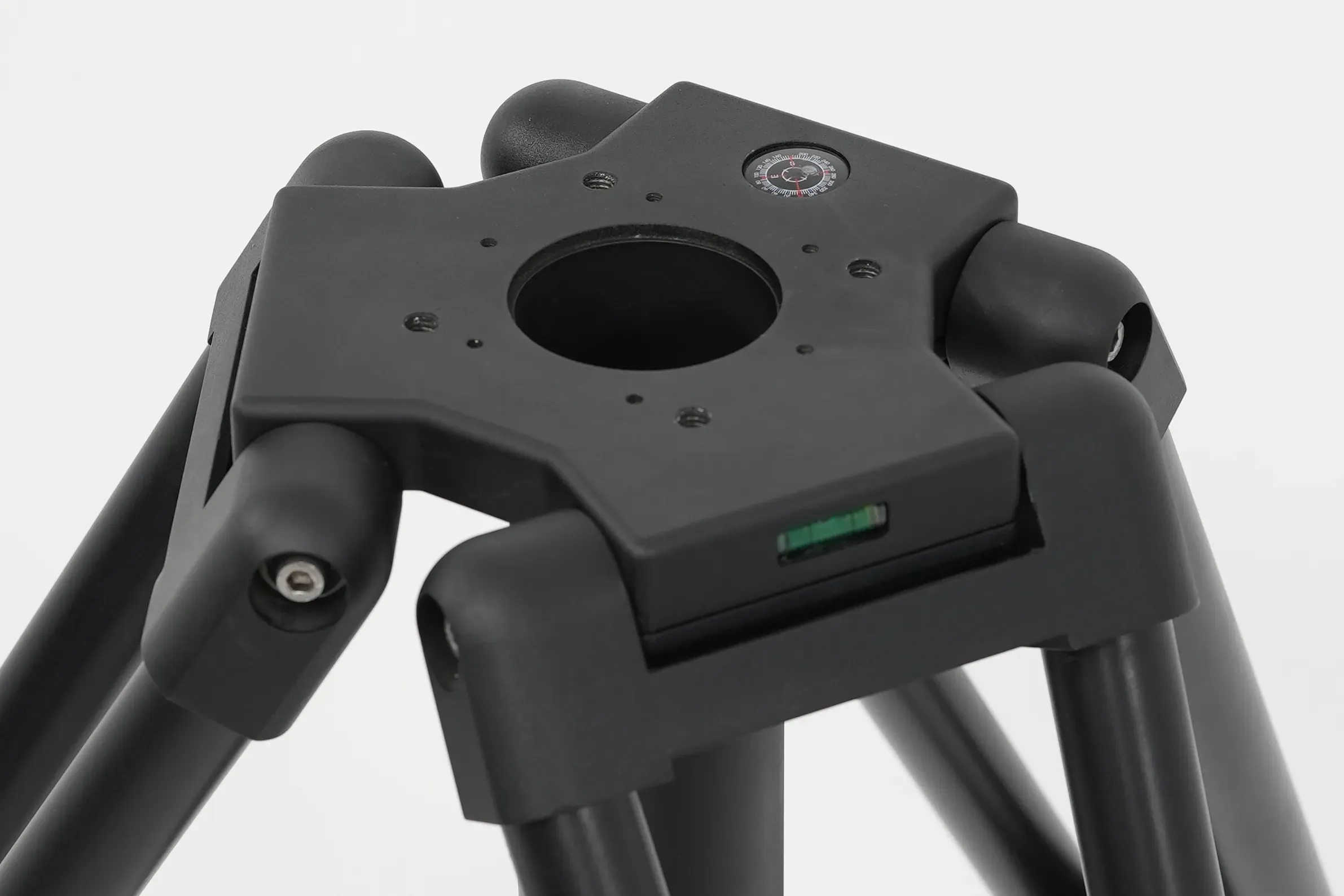

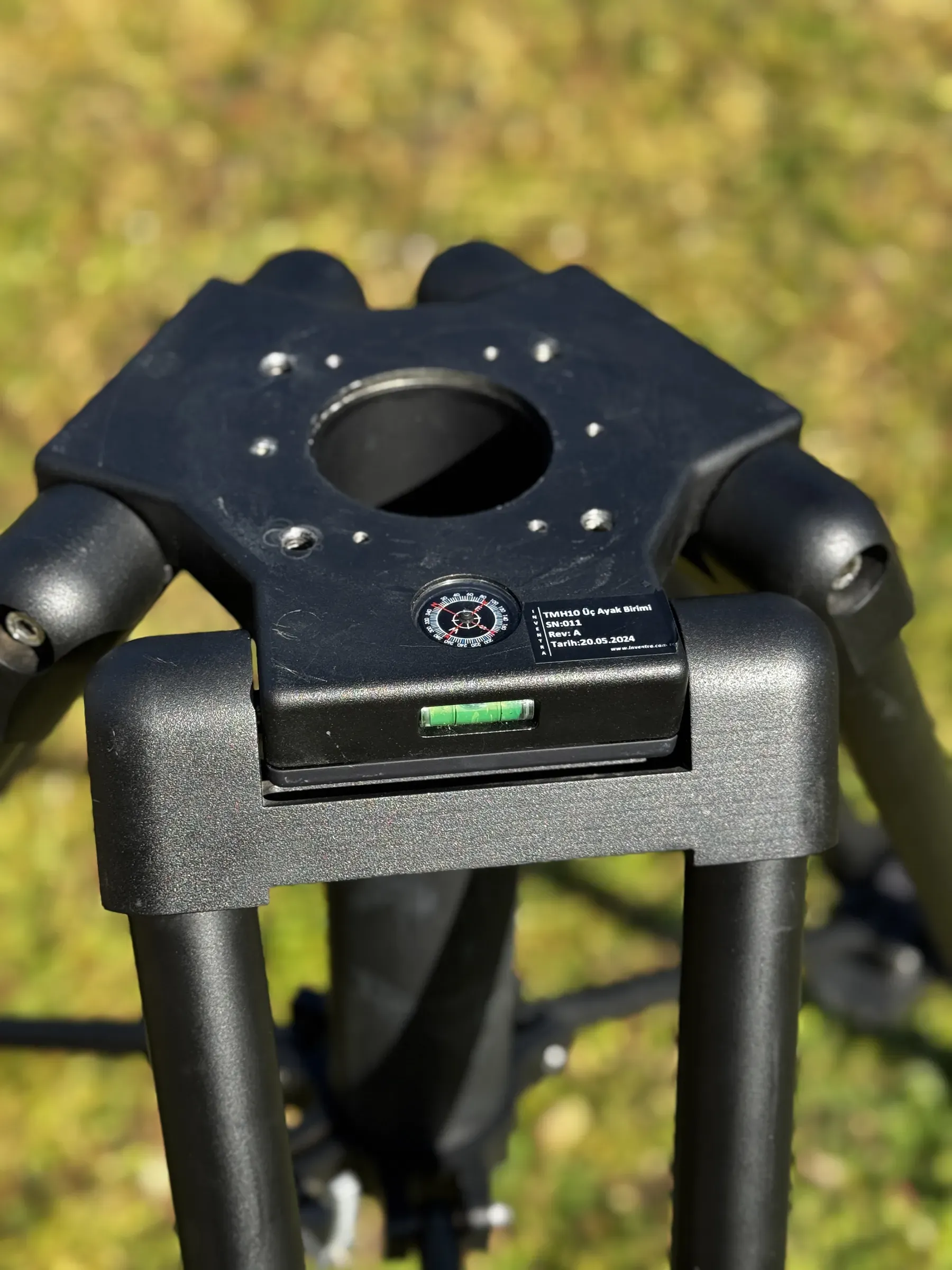

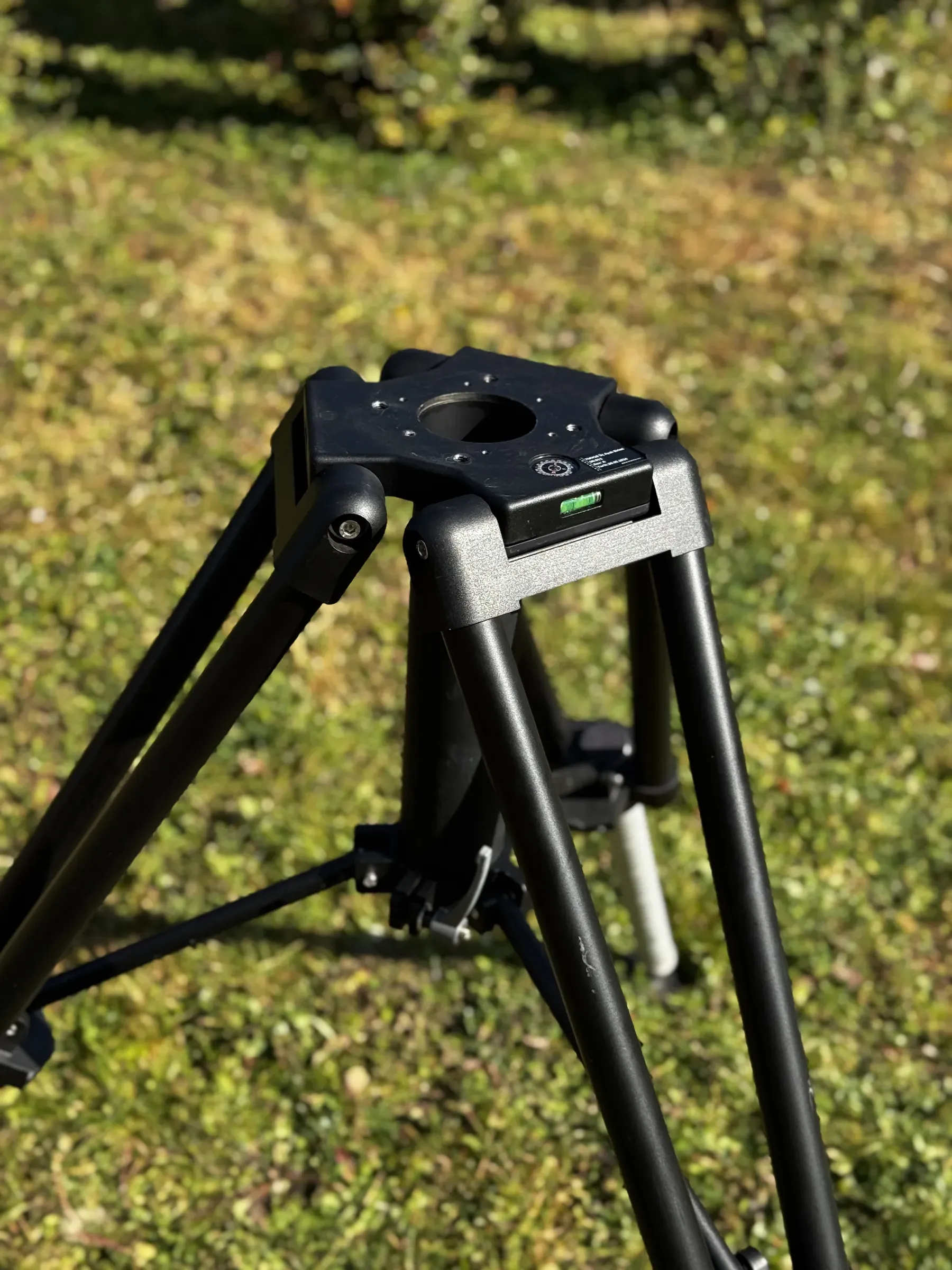

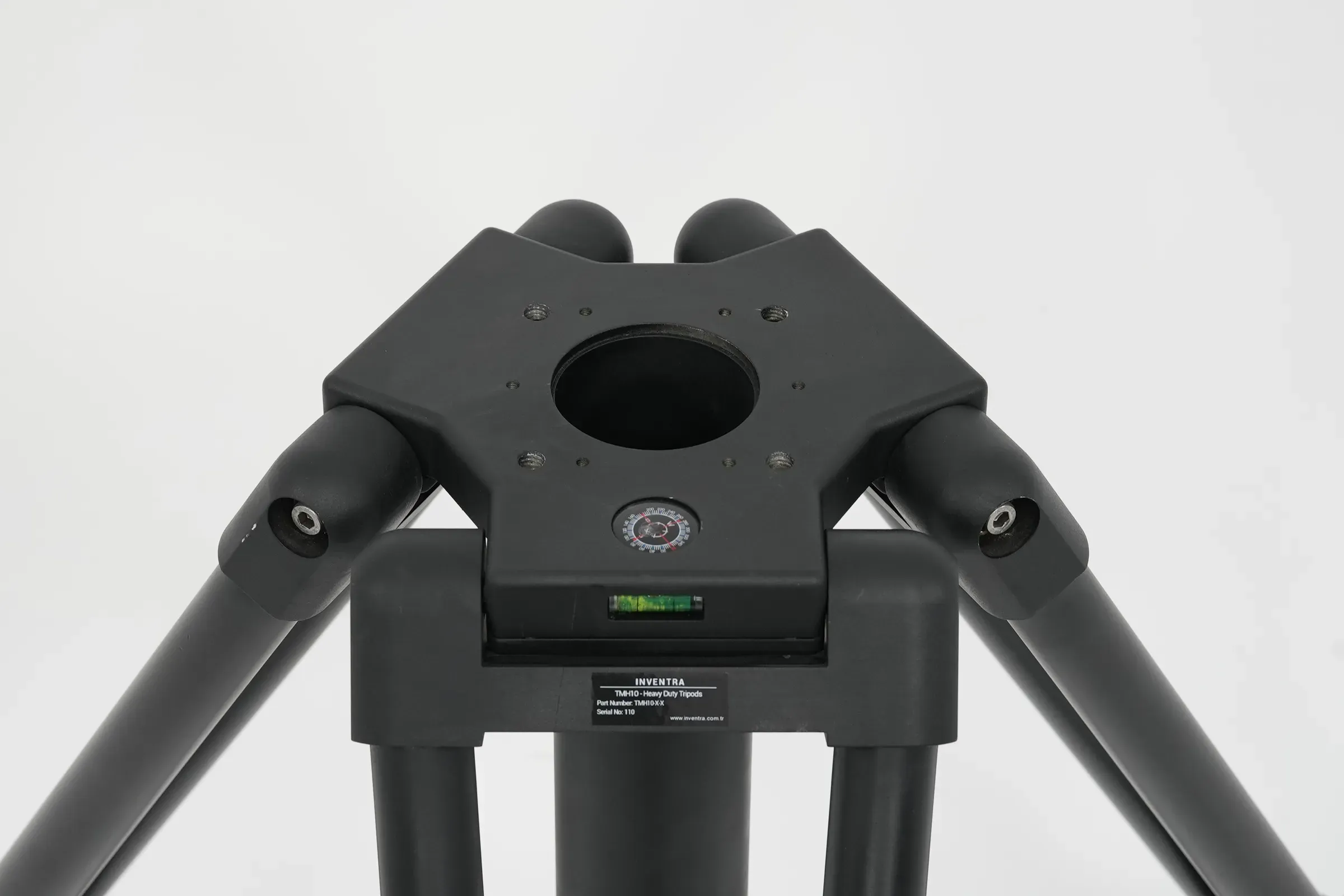

Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Konfigürasyonlar
| Parça Numarası | Kapalı Boymm | Açık Boymm | Yükkg | Min. Yükseklikmm | Ağırlıkkg | Yarıçapmm |
|---|---|---|---|---|---|---|
| TMH10-0725-0995-0150Standart | 725 | 995 | 150 | 640 | 14,7 | 685 |
| TMH10-1055-1250-0150 | 1.055 | 1.250 | 150 | 895 | 18,4 | 900 |
Seçenekler

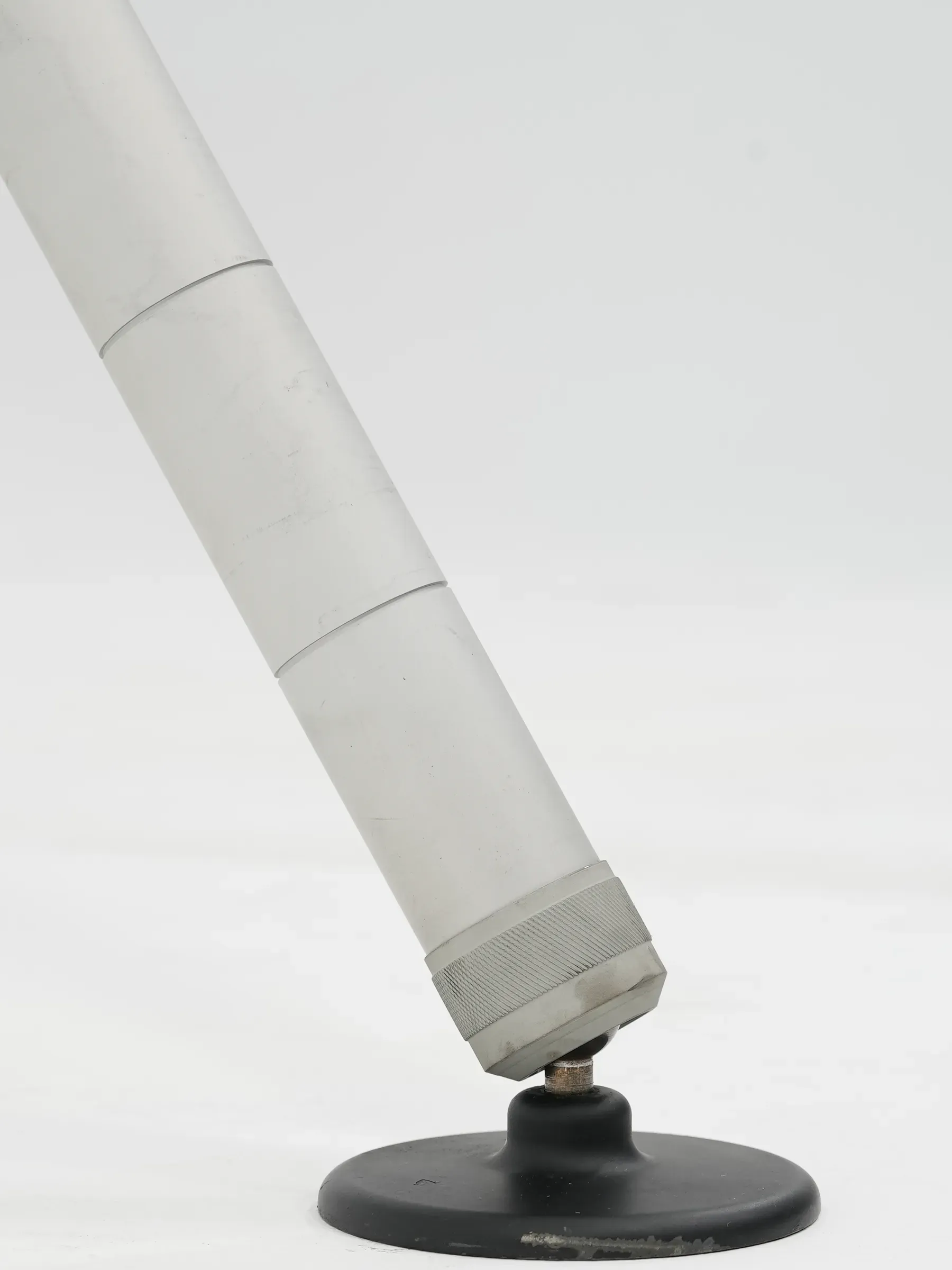

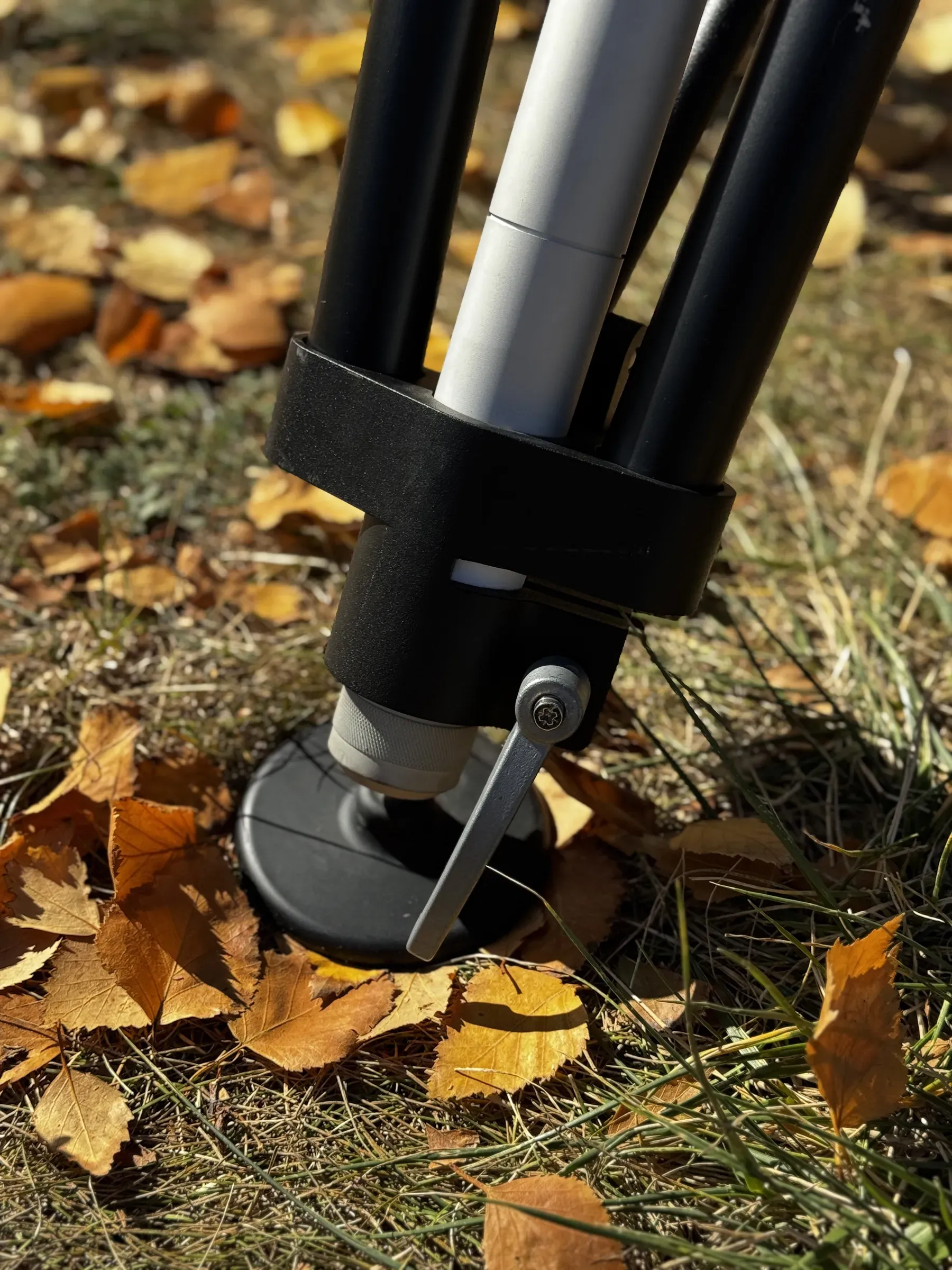

- FTCLAyak TipiTırnaklı ayak
- FTSPAyak TipiSivri ayak
- FTBLAyak TipiBilyalı ayak
- PCBGPedli Taşıma Çantasıayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler

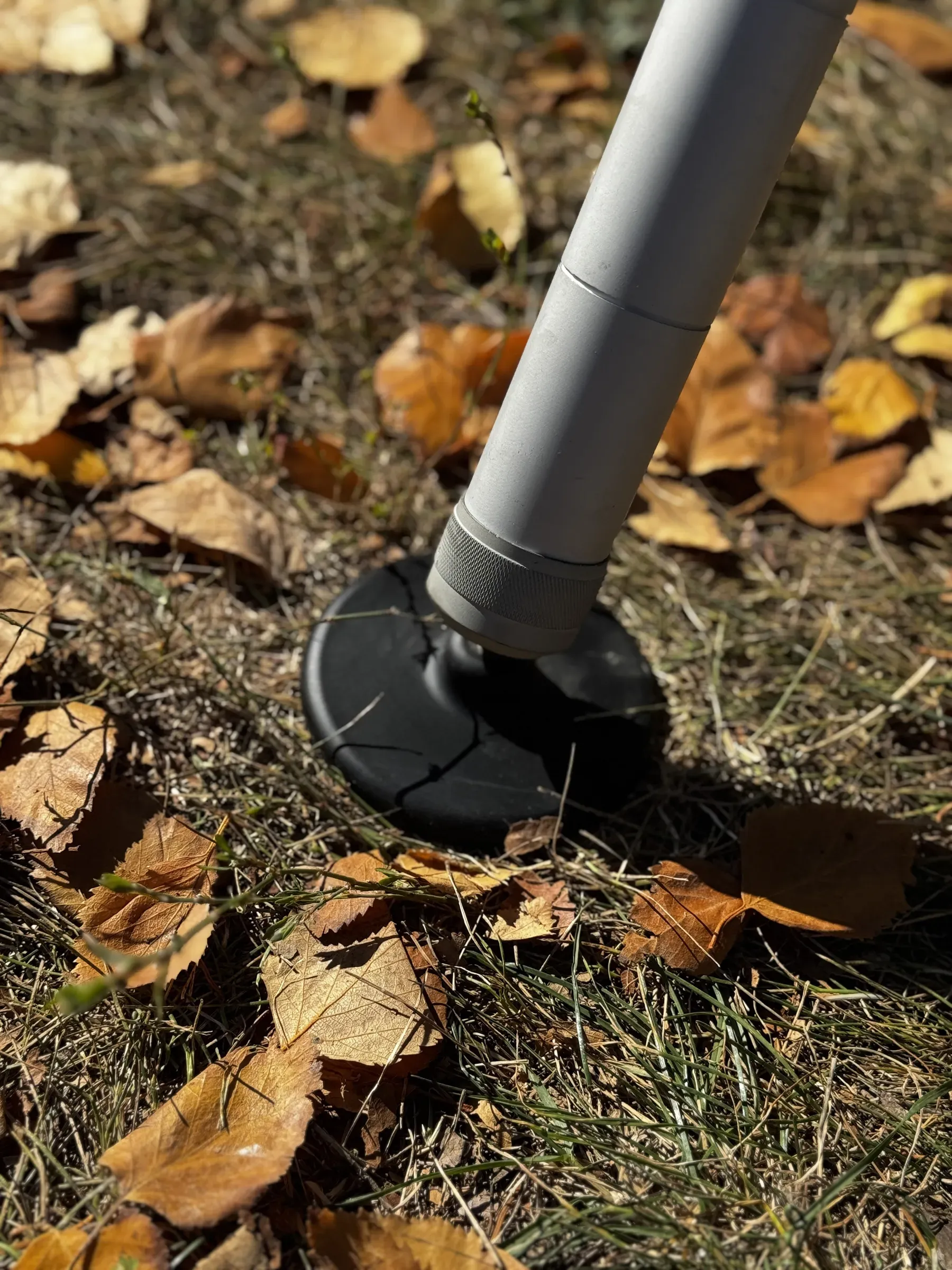

| Açık Yükseklik | 995 mm |
|---|---|
| Kapalı Yükseklik | 725 mm |
| Anma Faydalı Yükü | 150 kg |
| Ayak Tipi | Düz taban |
| Minimum Çalışma Yüksekliği | 640 mm |
| Ağırlık | 14,7 kg |
| Açık Yarıçap | 685 mm |
|---|---|
| Kapalı Çap | 280 mm |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık (Çalışma) | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık (Depolama) | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık (Çalışma) | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık (Depolama) | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç (Çalışma) | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç (Depolama) | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C’de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür IV, taşıma sandığı içinde nakliye düşürme |
Dokümanlar
- Teknik veri sayfasıİndirilebilir — PDF, İngilizce, 293 KB
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
