MMW10
Vinç Tahrikli Teleskobik Manuel Mast Sistemi
MMW10, araç ve saha kurulumlarında gözetleme sensörlerinin yükseltilmesi için tasarlanan, vinç tahrikiyle tek operatör tarafından açılabilen, elektromekanik konfigürasyonu da bulunan üç kademeli teleskobik manuel mast sistemidir.
- 3 Kademe
- 50 kg Yük
- Manuel
- 2.500 mm
- Açık Yükseklik
- 50 kg
- Anma Faydalı Yükü
- 120 km/sa
- Rüzgâr Yükü
Öne Çıkanlar

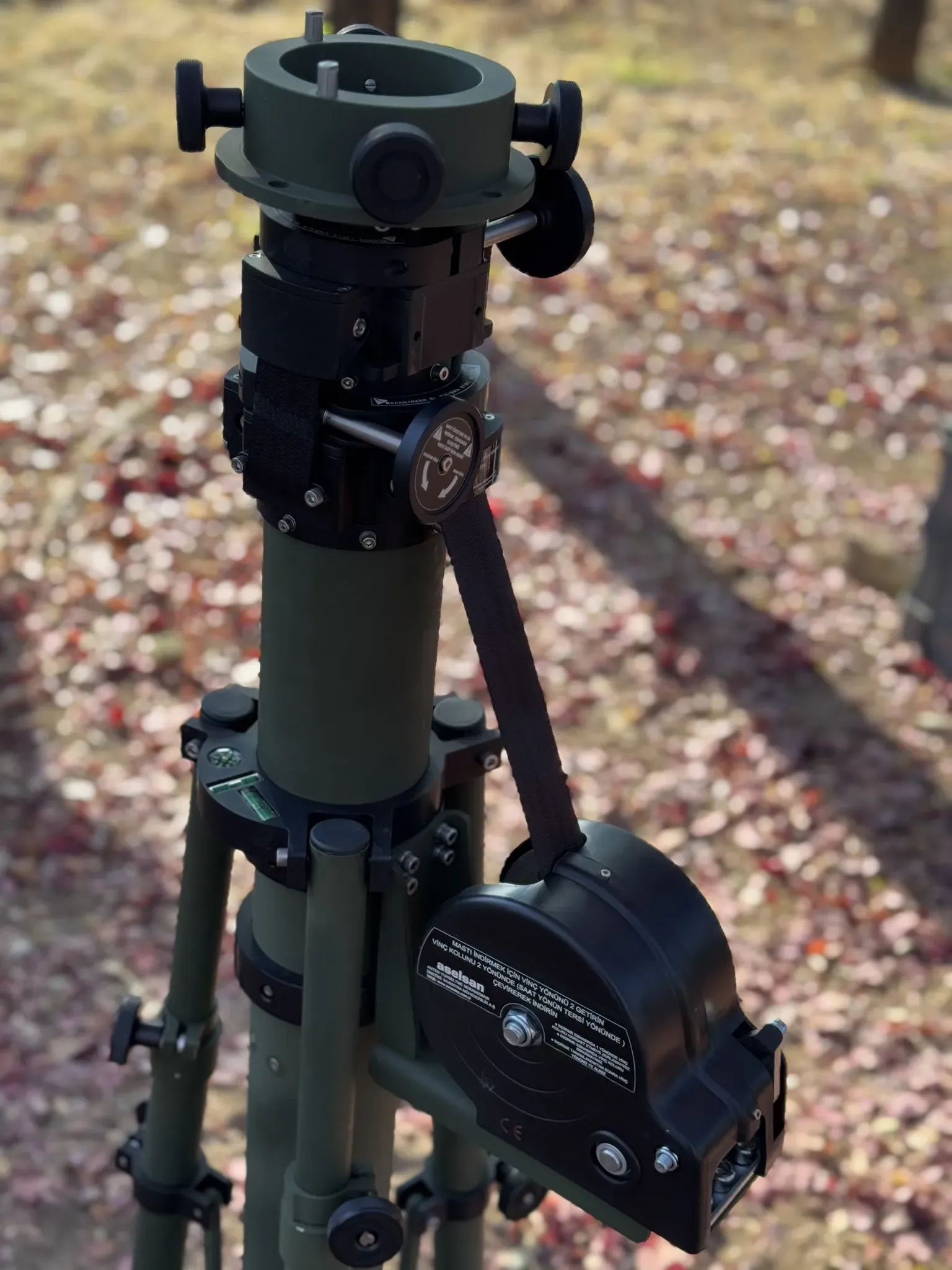

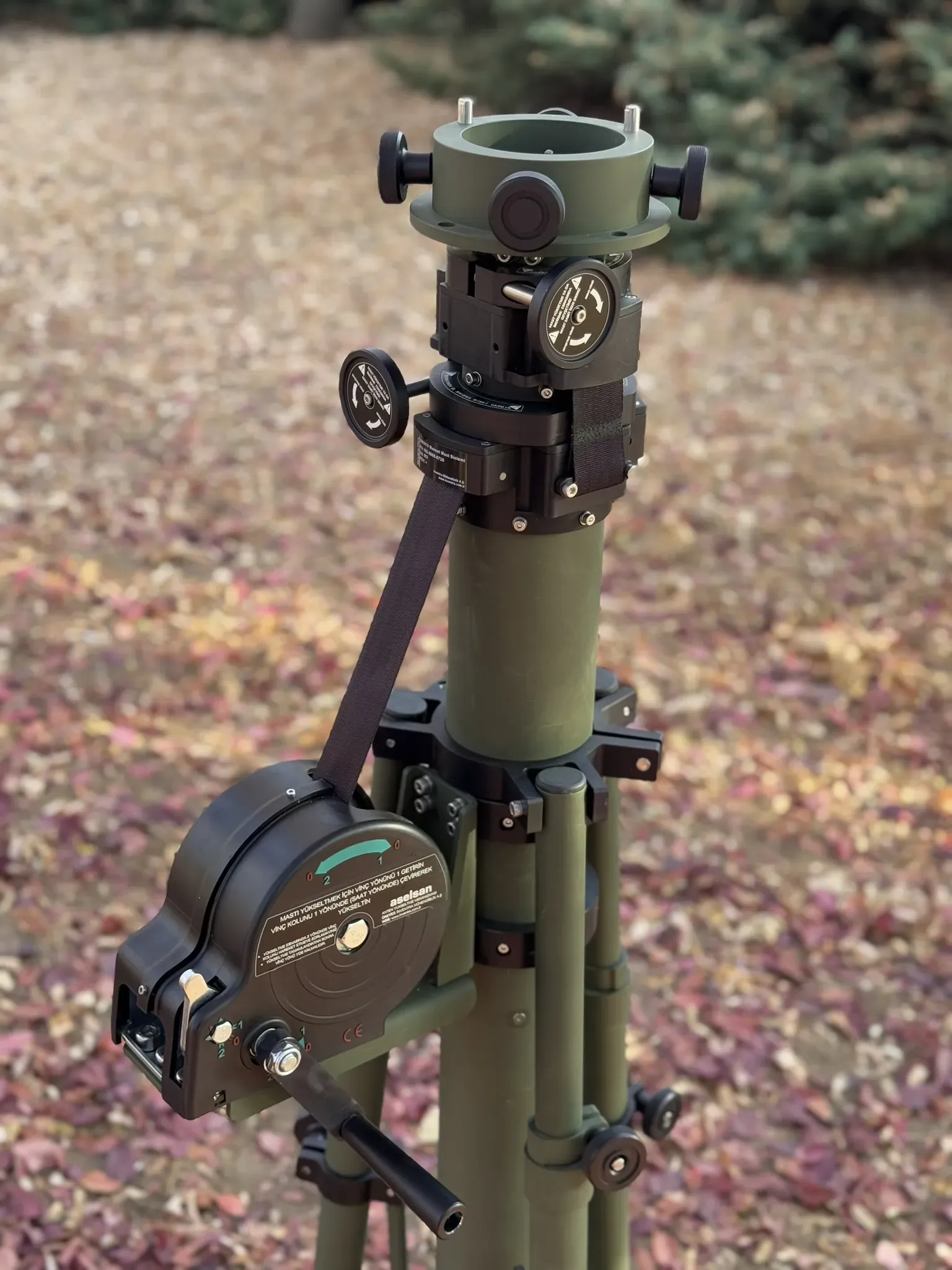

01Vinç tahriki
Tek kol bütün kademeleri birlikte kaldırır

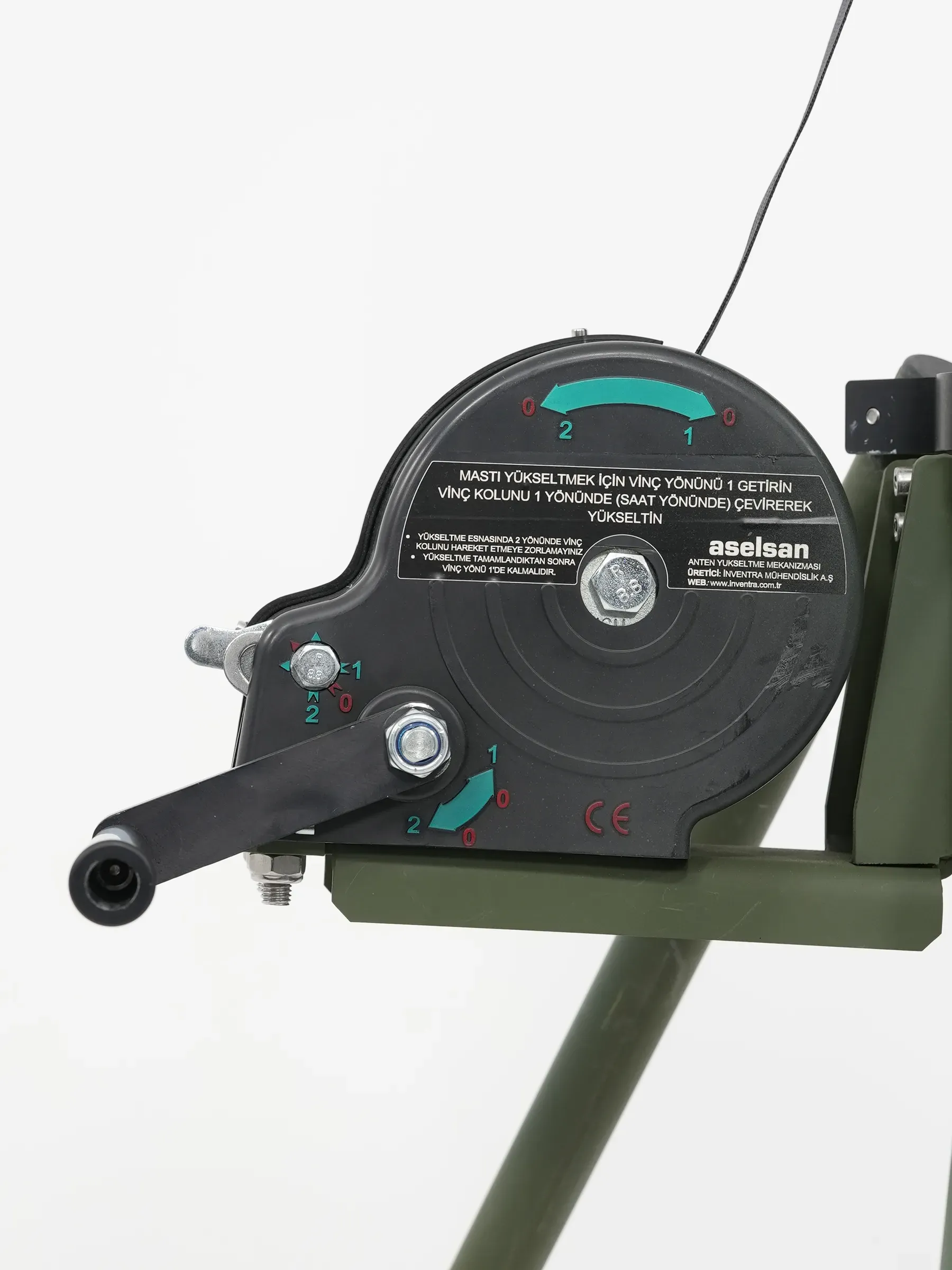

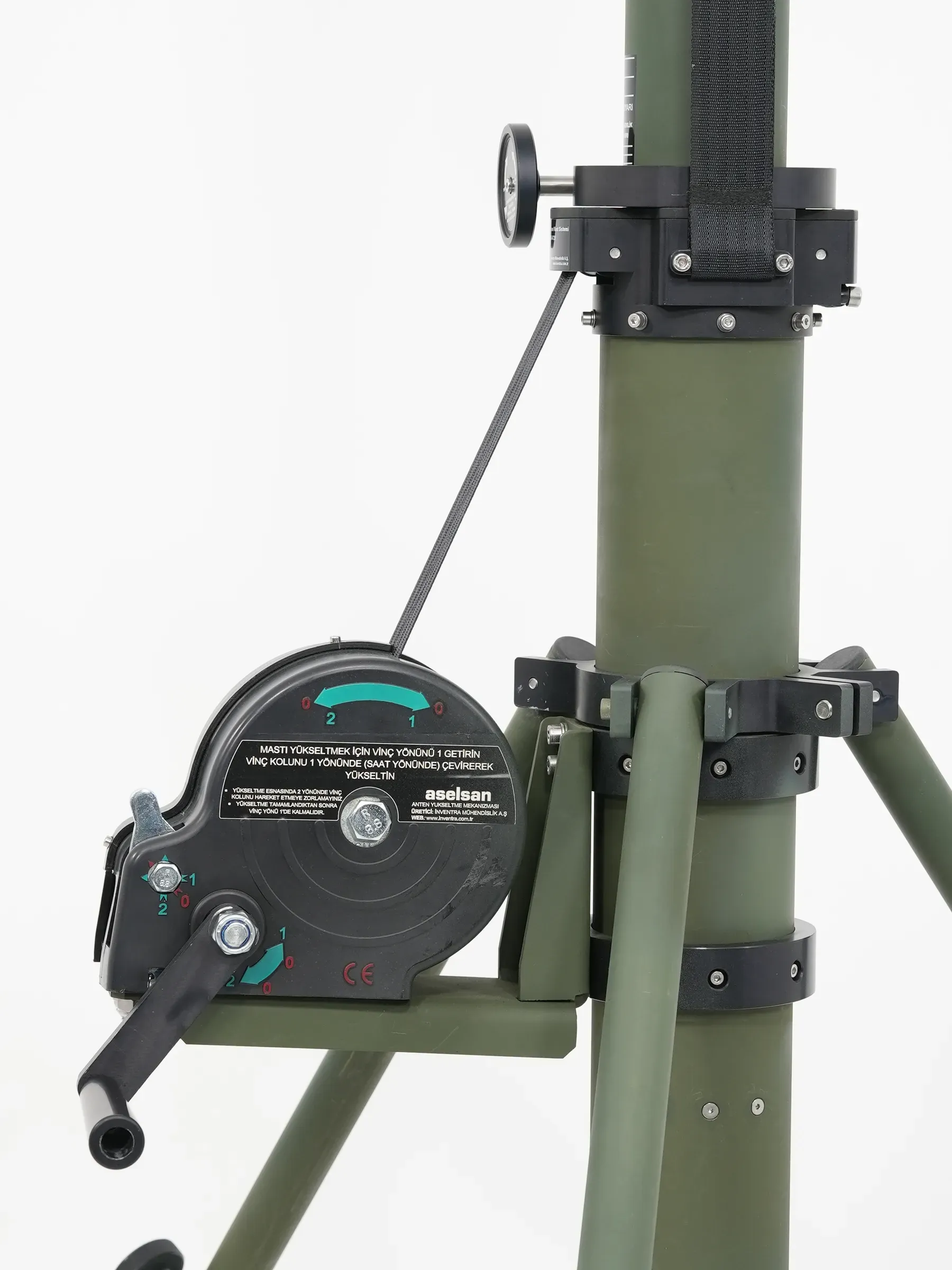

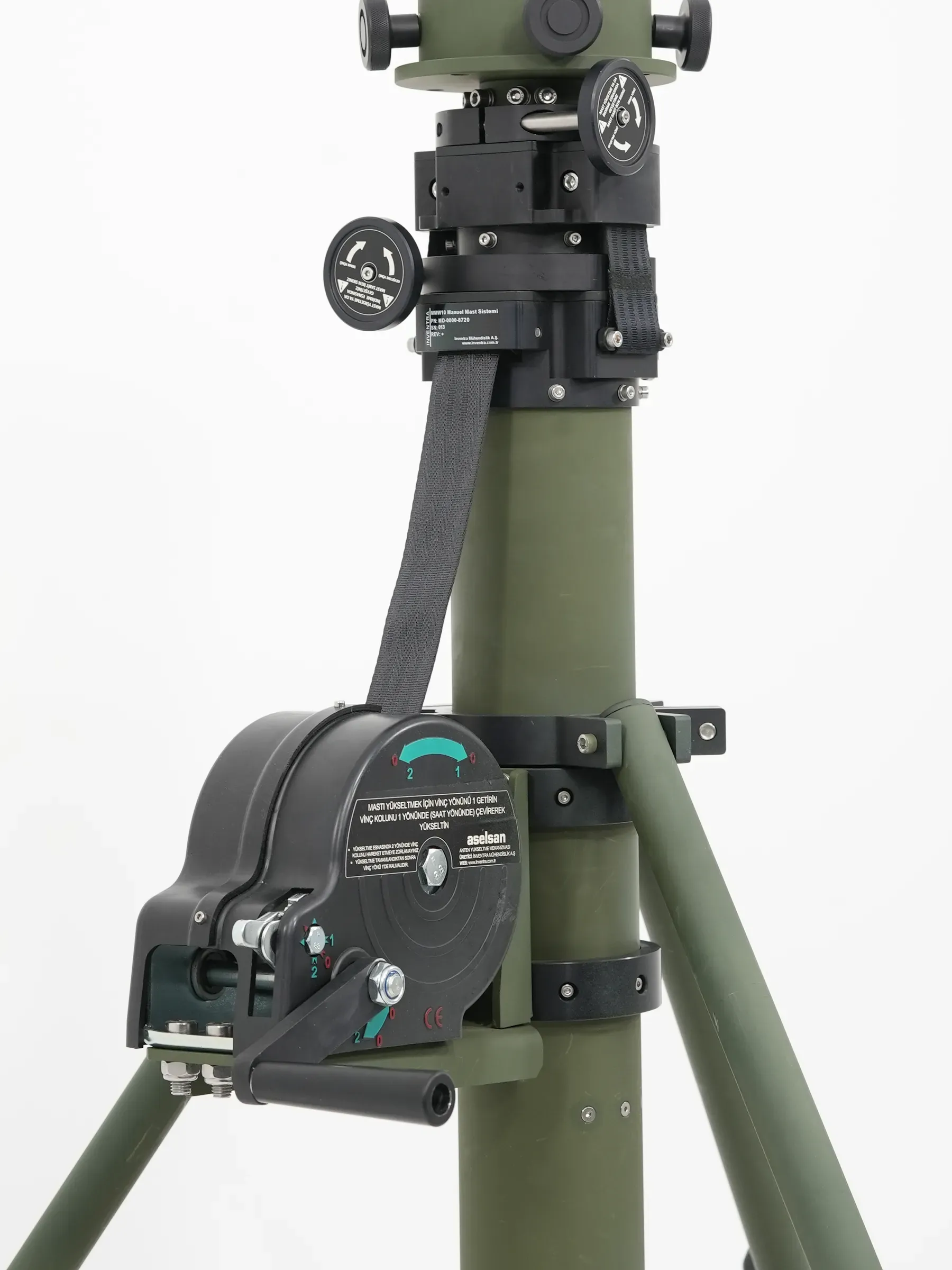

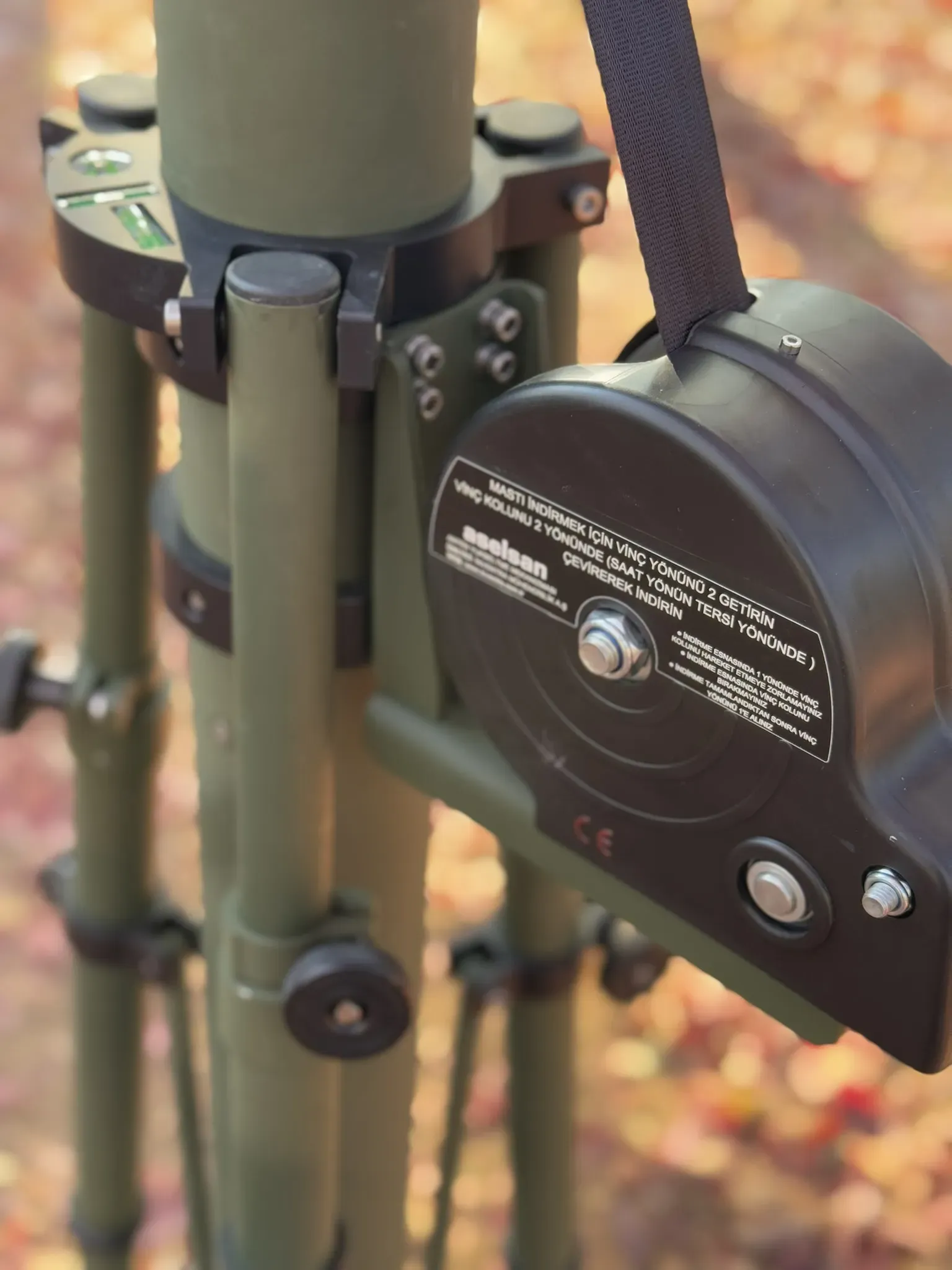

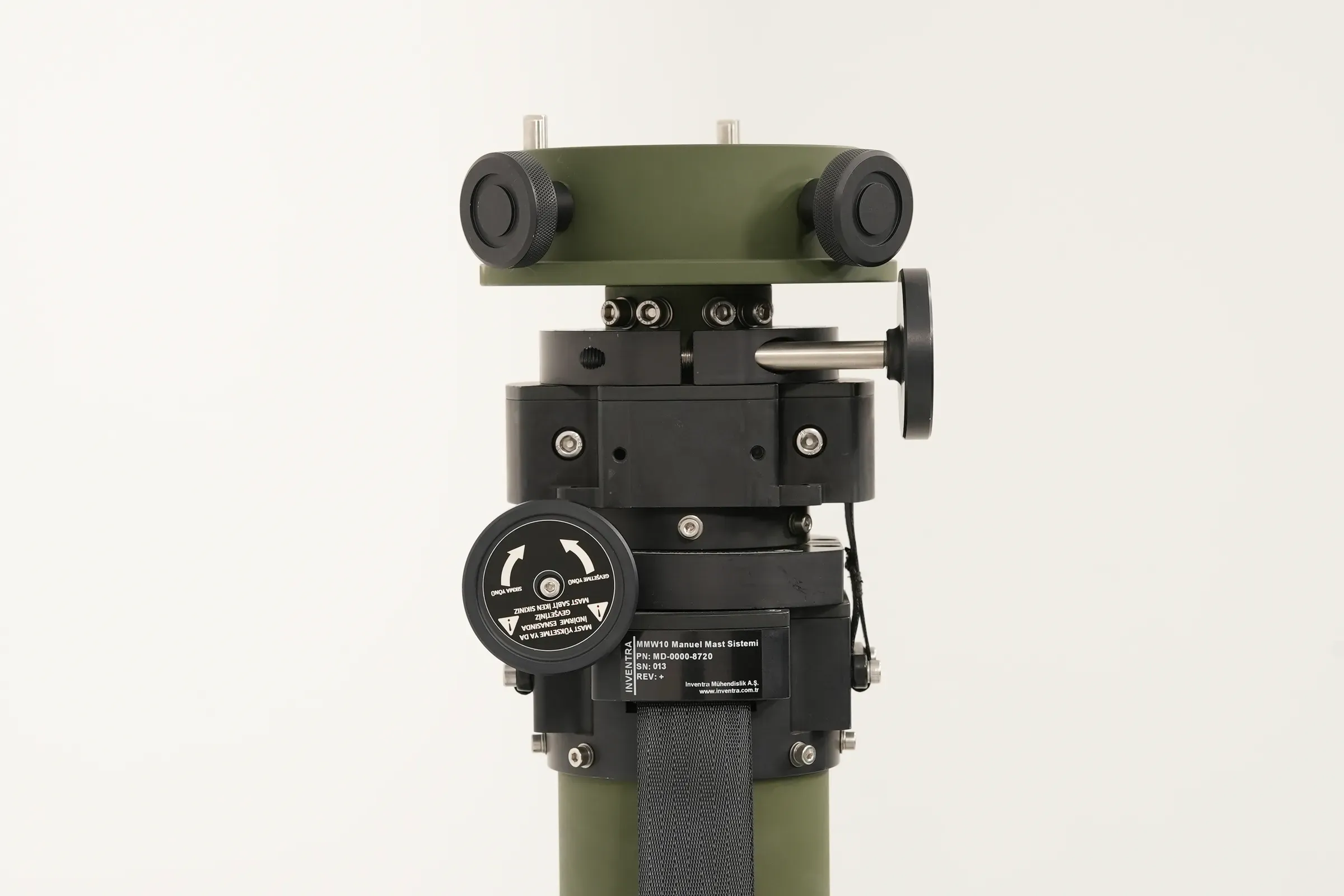

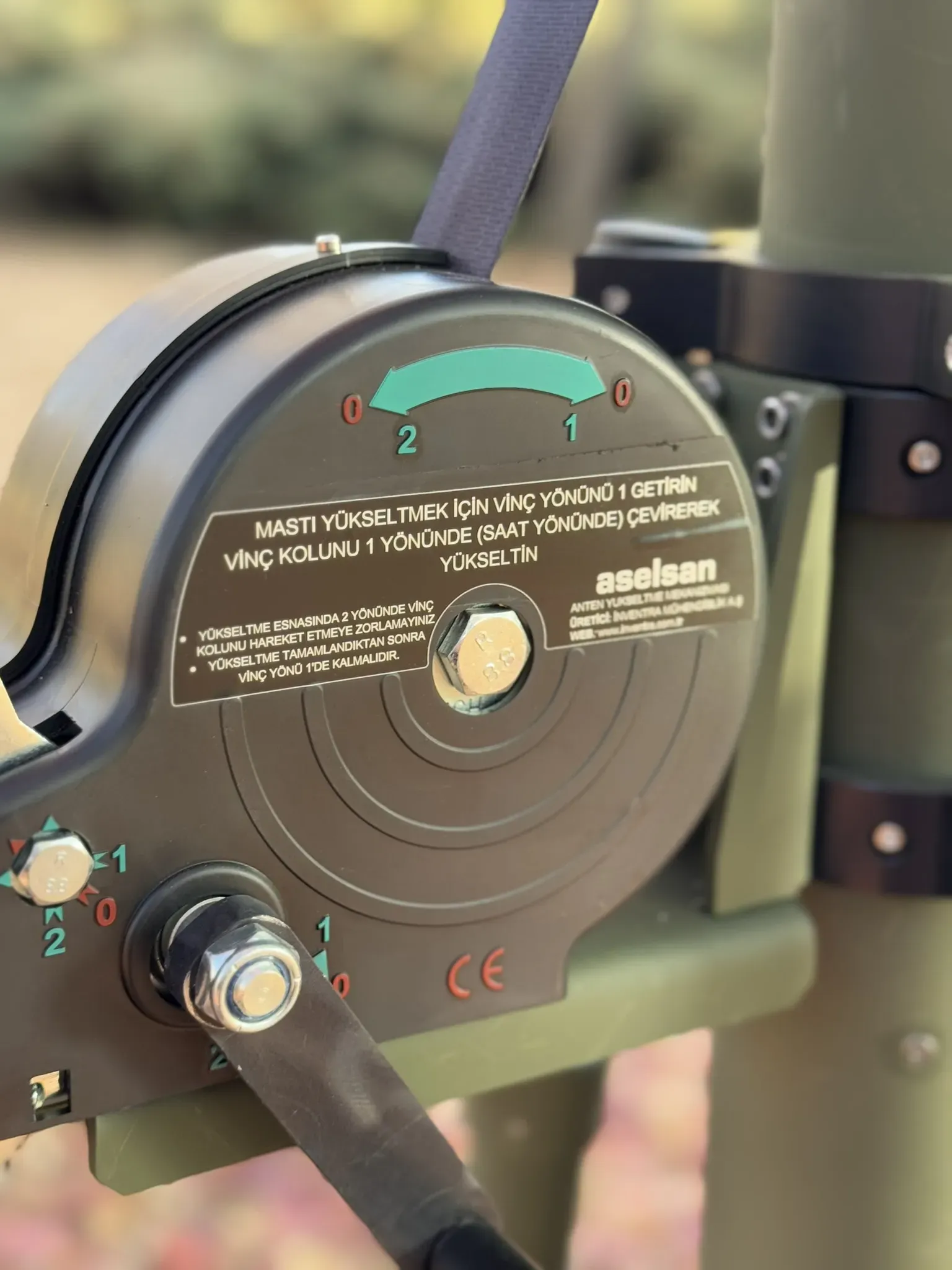

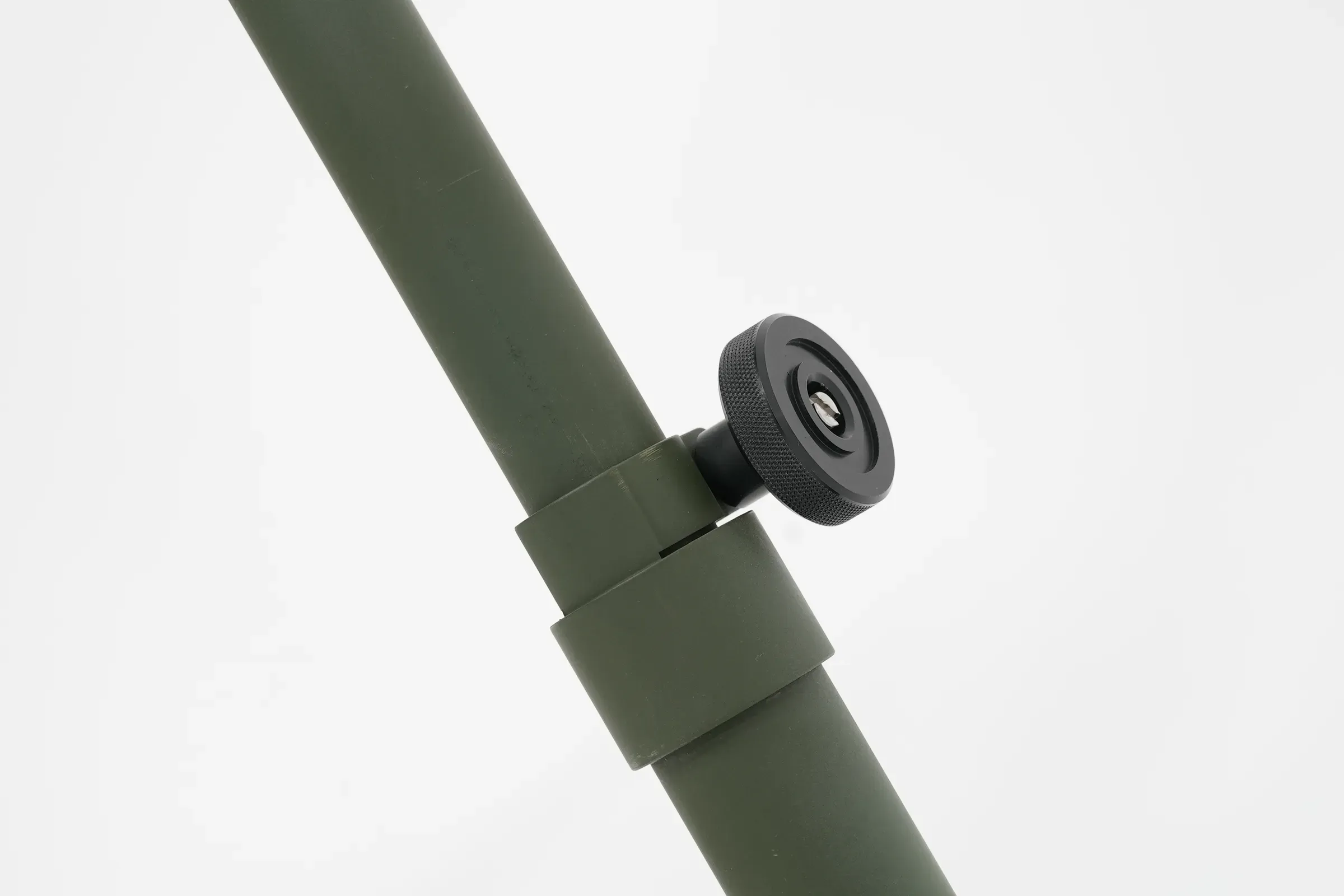

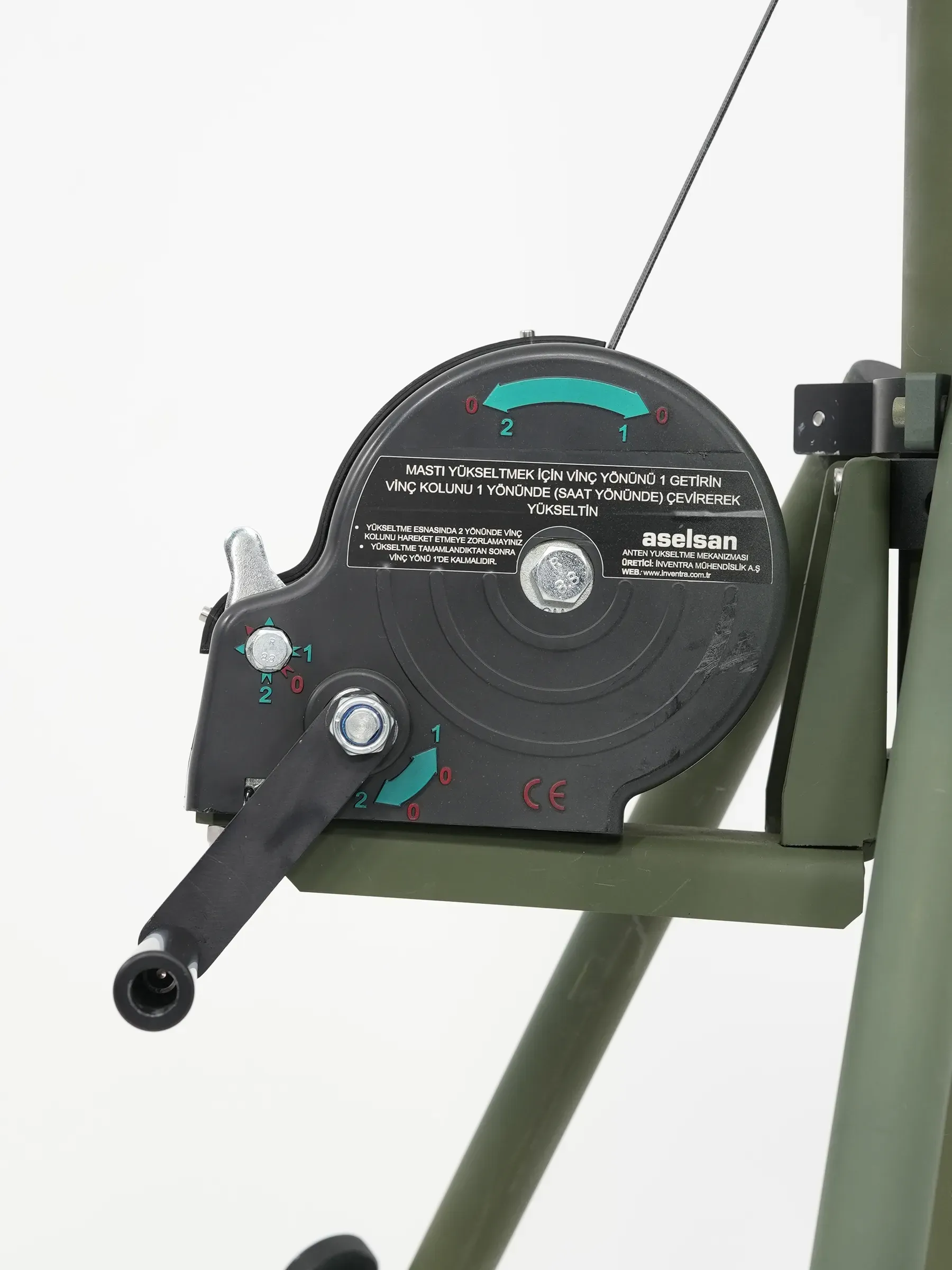

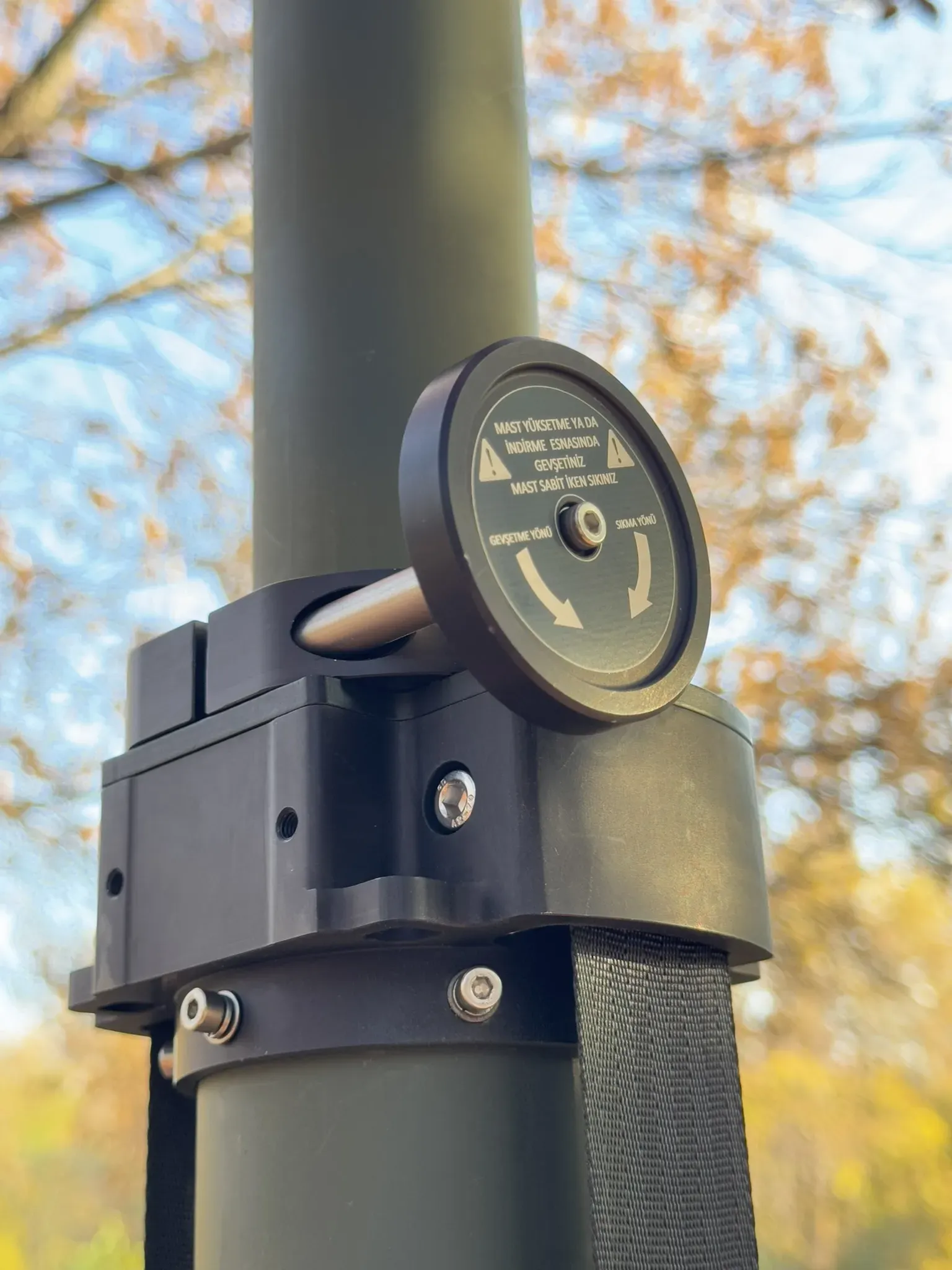

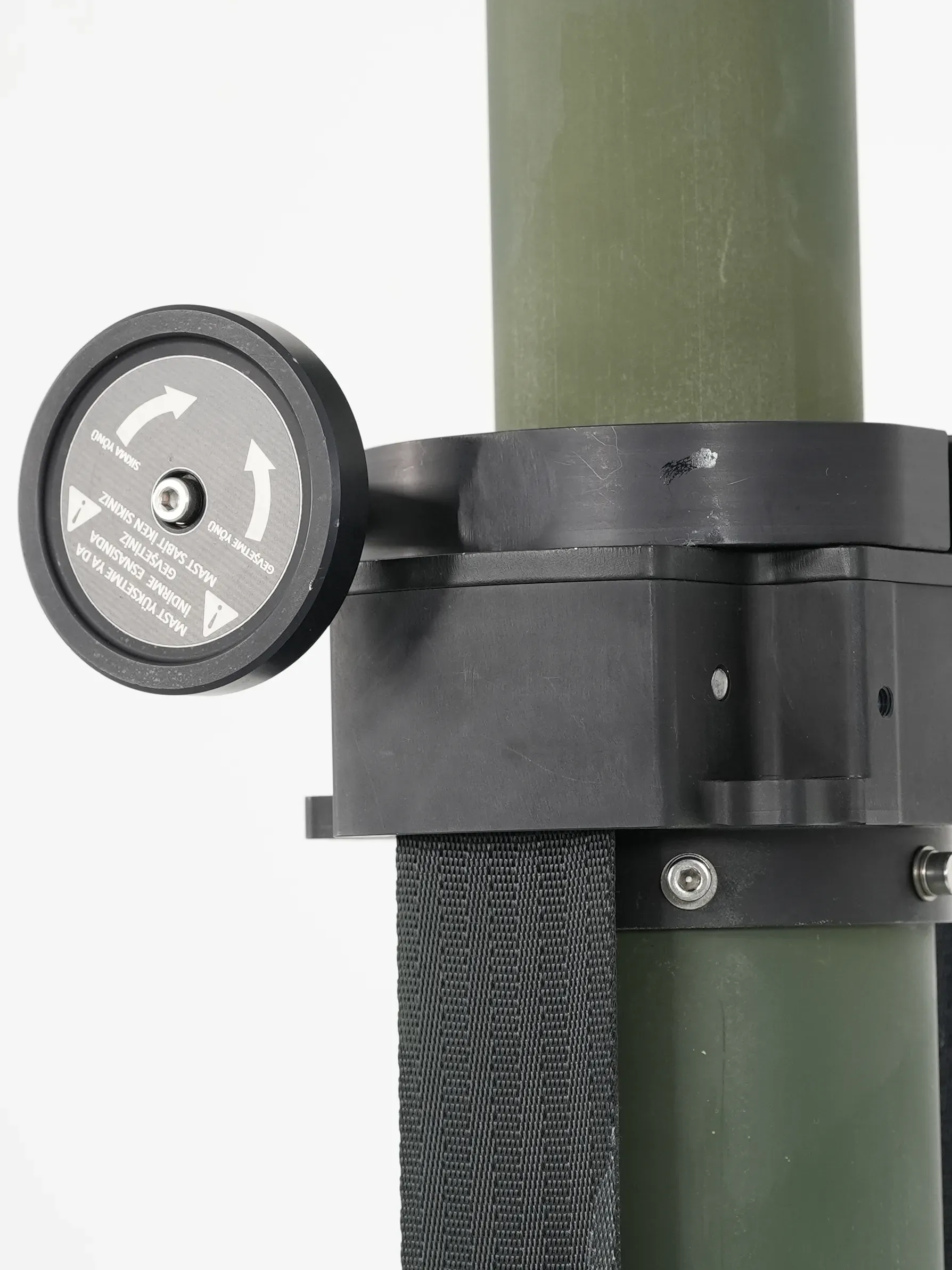

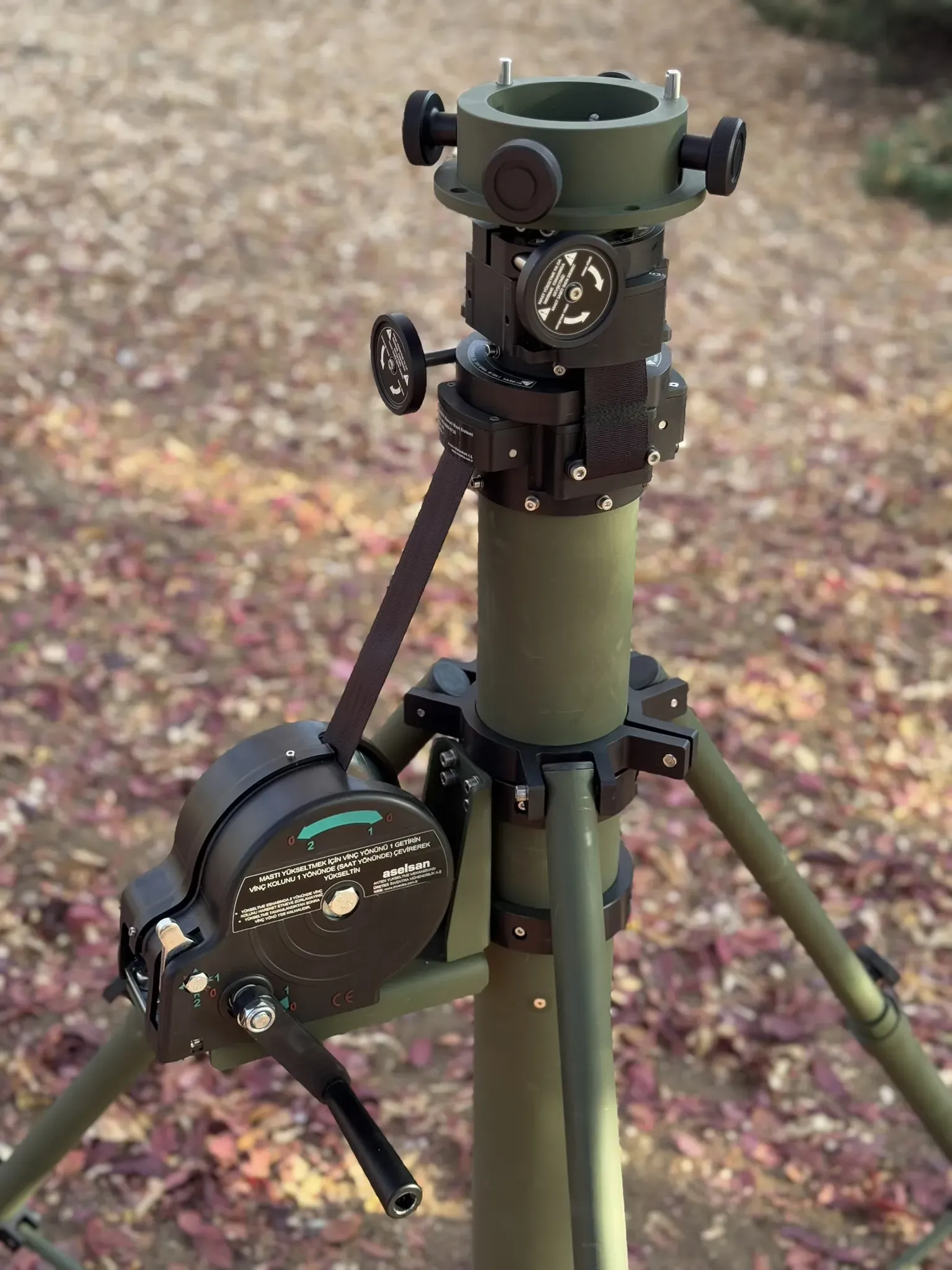

Üçayak gövdesindeki vinç kolu kademeleri senkron açtığından mast kademe kademe değil, düzgün biçimde yükselir. Mast açıldıktan sonra her kademeyi elle kurulan bir kilit tutar.
- 60 saniyede açılır, 5 dakikada kurulur
- Üç kademe, 98 mm kademe genişliği
02Ağırlık
25 kg’lık mastta 50 kg faydalı yük

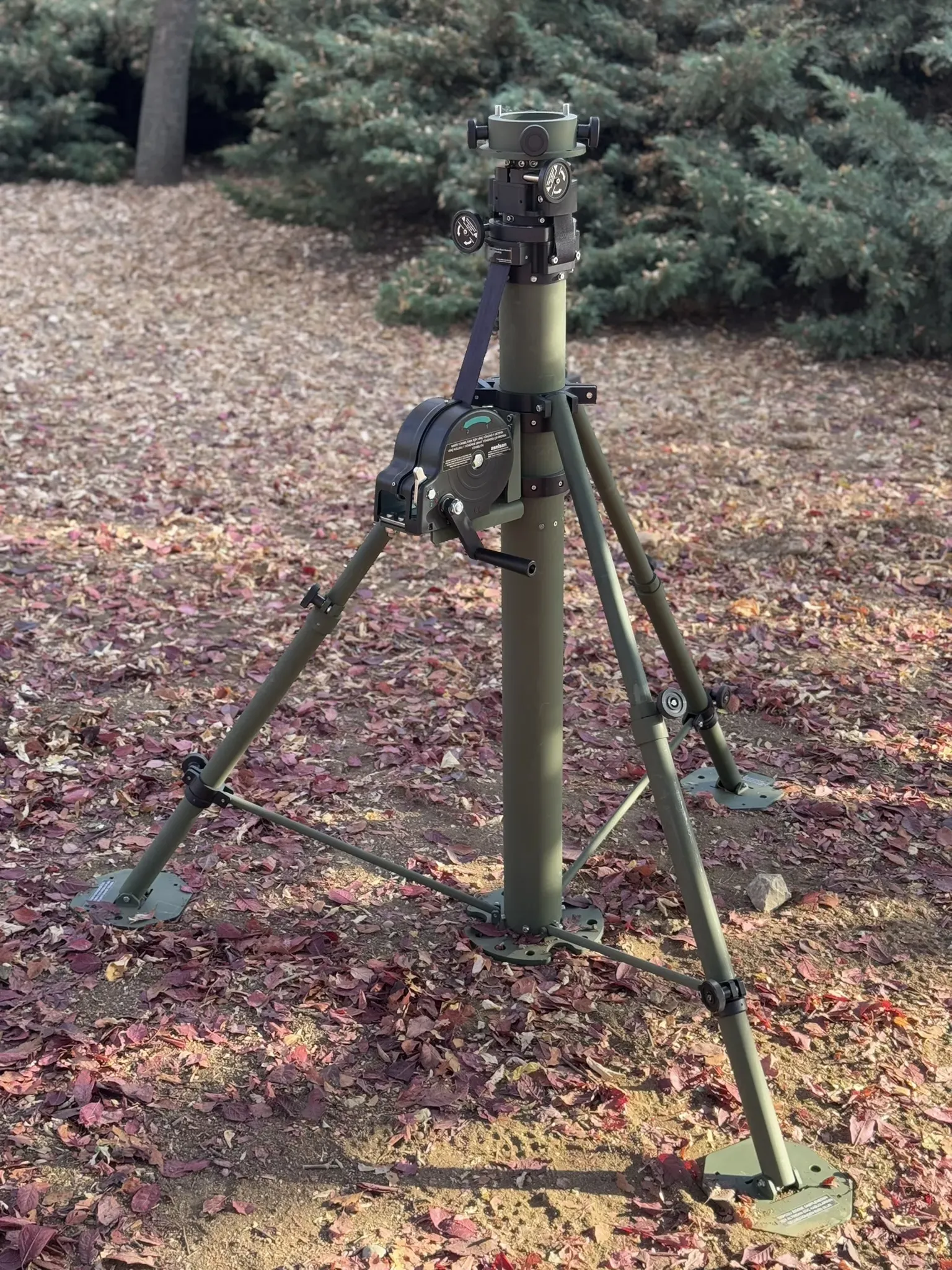

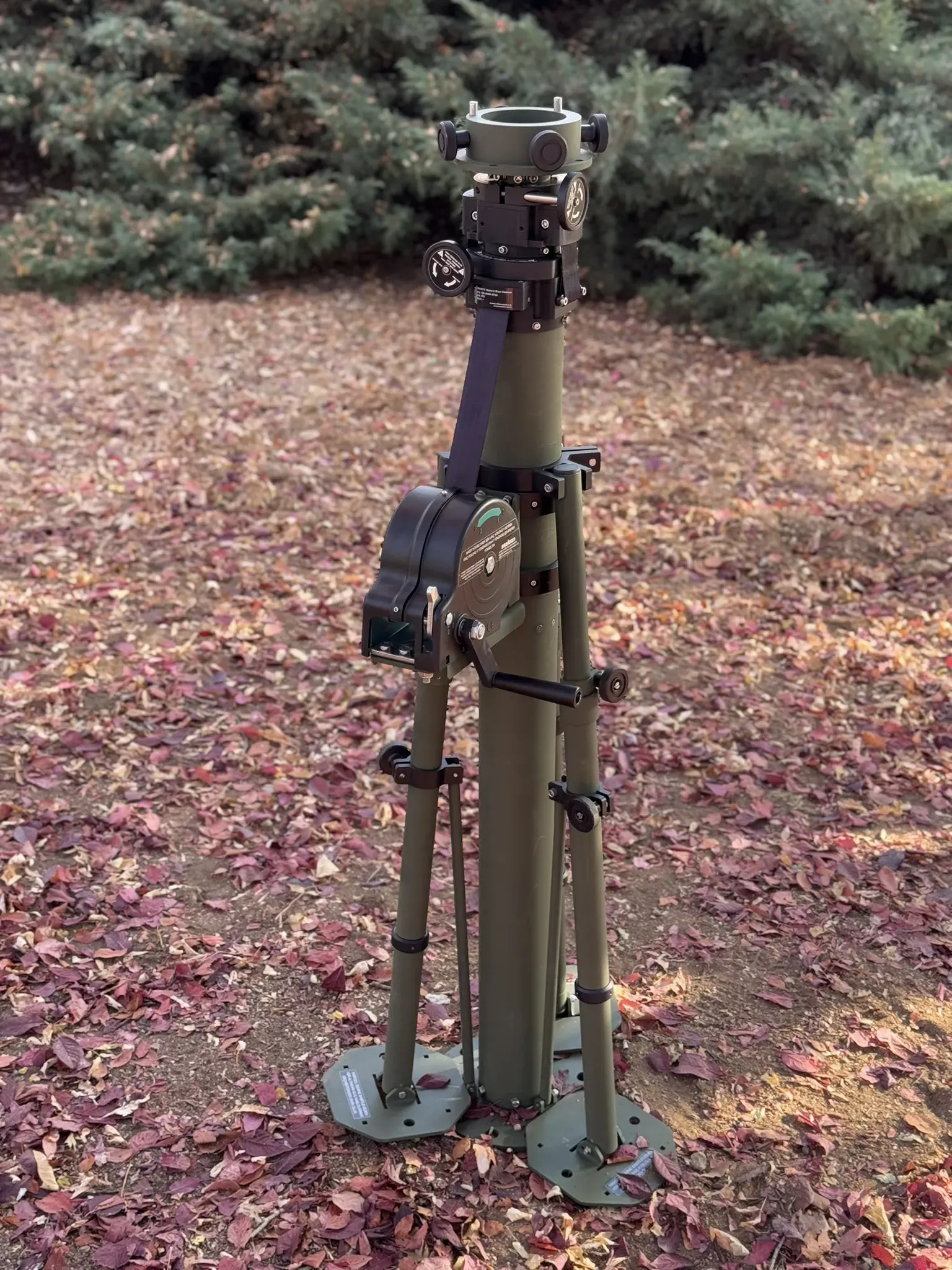

Yüksek özgül dayanımlı malzeme ve mekanik tasarım, 50 kg taşıyan ünitenin ağırlığını 25 kg’da tutar. Kurulumu tek kişi yapar; kazıklar, tekerlekli taşıma çantası ve kurulum kılavuzu mastla birlikte verilir.
- 25 kg mast ağırlığı, 50 kg faydalı yük

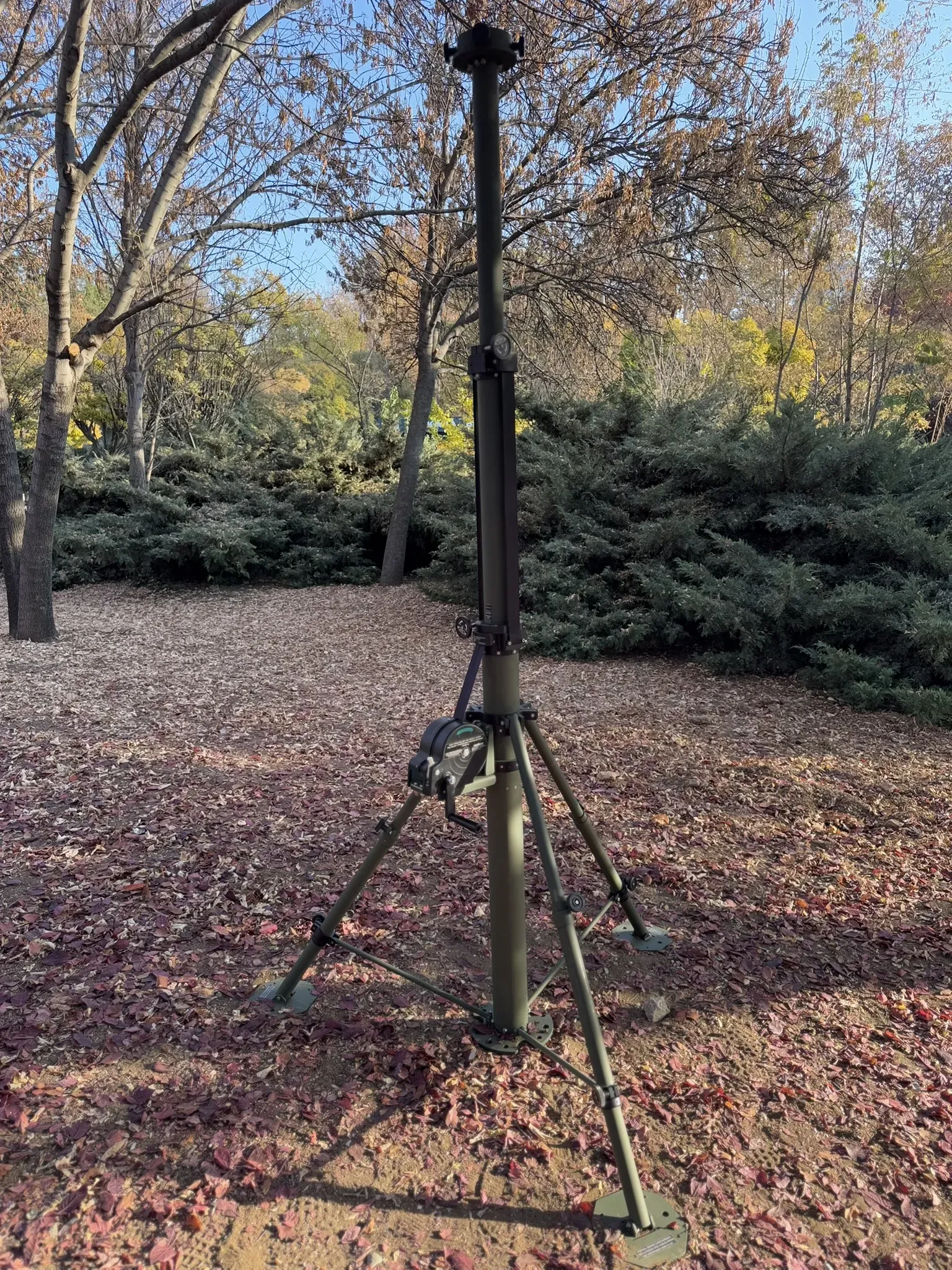

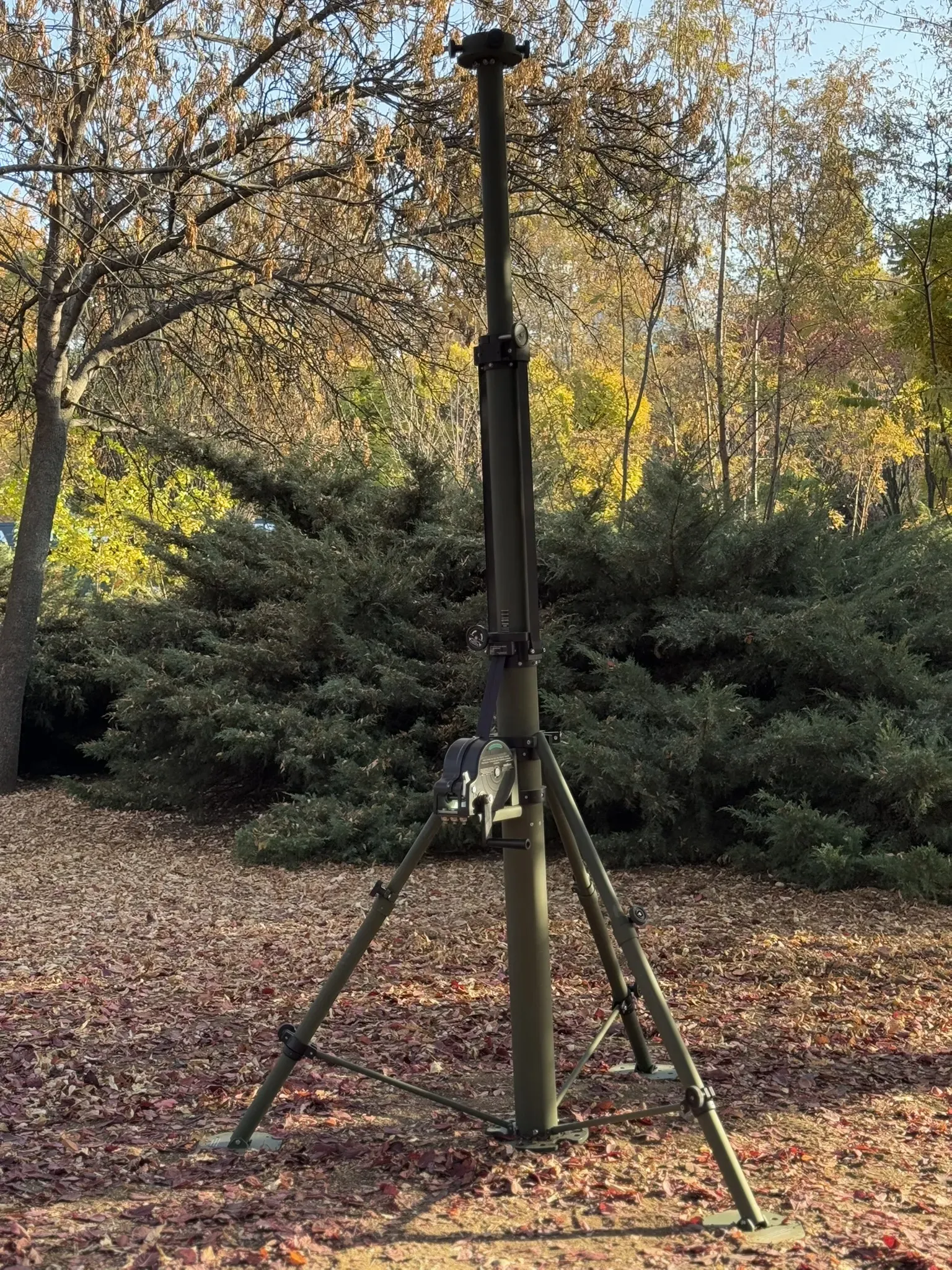

- Açık yükseklik 2.500 mm
Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Seçenekler
- LPEKYıldırım Koruma ve Topraklama Setiayrı sipariş
- SPPCSpiral Faydalı Yük Kablosuayrı sipariş
- HEX1Yükseklik Uzatıcıayrı sipariş1.000 mm
- IFPSSızdırmazlık / Don Koruma Kılıfıayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Rüzgâr Yükü | 120 km/sa |
|---|---|
| Rüzgâr Yükü Referans Alanı | 0,4 m² |
| Kapalı Yükseklik | 1.310 mm |
| Açık Yükseklik | 2.500 mm |
| Anma Faydalı Yükü | 50 kg |
| Ağırlık | 25 kg |
| Açılma Süresi | 60 sn |
| Kurulum Süresi | 5 dk |
| Hareket Mekanizması | Manuel |
| Tahrik Tipi | Kilit mekanizmalı vinç kolu |
| Mast Gövdesi Kapalı Yüksekliği | 1.200 mm |
|---|---|
| Kademe Genişliği | 98 mm |
| Kademe Sayısı | 3 |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |

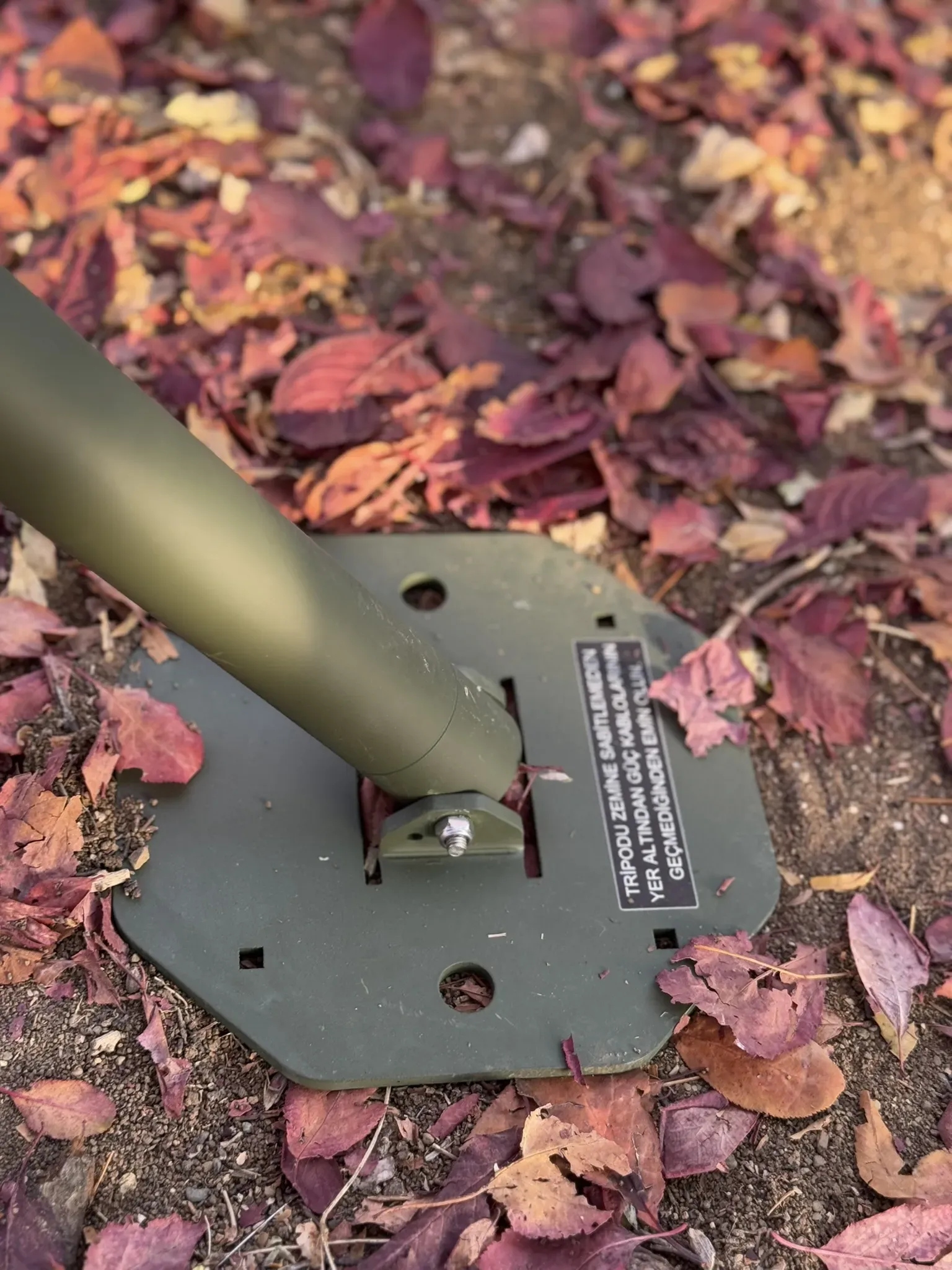

| Standart Sınıf Düz Kazık Seti | 8 × Standart Düz Kazık |
|---|---|
| Standart Sınıf Gergi Seti | 4 × Standart Gergi Halatı, 4 × Standart Yassı Kazık |
| Alet Seti | 1 × Balyoz, 1 × Kazık Sökücü |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık (Çalışma) | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık (Depolama) | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık (Çalışma) | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık (Depolama) | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç (Çalışma) | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç (Depolama) | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C’de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok |
Dokümanlar
- Teknik veri sayfasıTalep Üzerine
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
