Mast Sistemleri
MES10

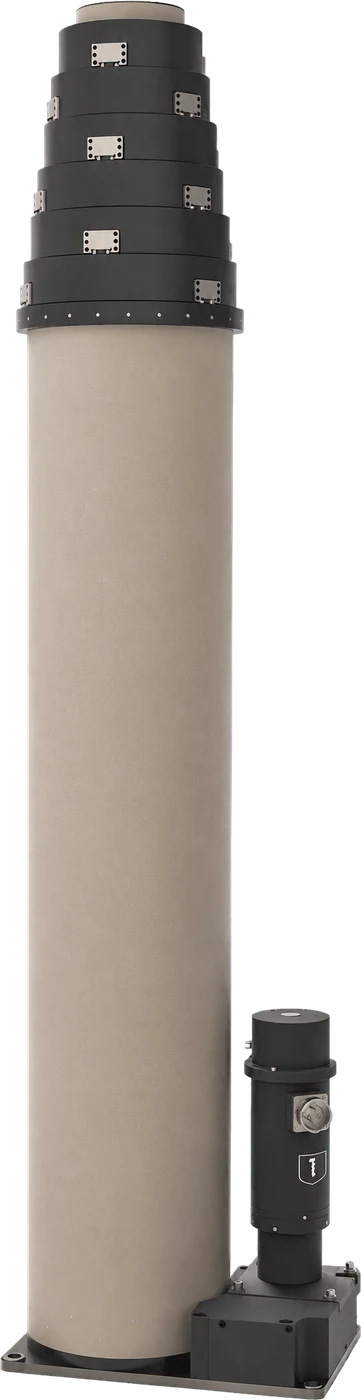

Kilitli Elektromekanik Mast Sistemi
MES10, görüntüleme, radar ve haberleşme faydalı yükleri için tasarlanan, 65 yayımlanmış konfigürasyonda 192 kg’a kadar yükü 10 m’ye çıkaran flanş kilitli motorlu mast sistemidir.
- 4 Kademe
- 72 kg Yük
- Motorlu
- 3.005 mm
- Açık Yükseklik
- 72 kg
- Anma Faydalı Yükü
- 120 km/sa
- Rüzgâr Yükü
Öne Çıkanlar
011977’den beri sahada
Flanş kilidinde kırk yıllık saha geçmişi
Flanş kilitleme sistemi 1977’den beri sahada kullanılır. Bu geçmiş, mekanizmayı yalnızca test düzeneğinde kalifiye edilmiş bir çözümden ayırır.
- Flanş kilitlemeli motorlu tahrik
- 28 V besleme, 120 km/sa rüzgâr yükü
02Faydalı yük
Seride en yüksek faydalı yük: 192 kg
Ana boru çapı konfigürasyonlara göre 150 mm ile 250 mm arasında değişir. Bu sayede anma faydalı yükü 192 kg’a çıkar ve seride başka hiçbir mast bu değere ulaşmaz.
- Konfigürasyona göre dört ila dokuz kademe
- 3.005 mm’den 10.005 mm’ye açılır
Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Konfigürasyonlar
| Parça Numarası | Kapalı Boymm | Açık Boymm | Yükkg | Ana Boru Ømm | En Dar Boru Ømm | Kademe |
|---|---|---|---|---|---|---|
| MES10-1200-3005-0072Standart | 1.200 | 3.005 | 72 | 150 | 90 | 4 |
| MES10-1450-4005-0072 | 1.450 | 4.005 | 72 | 150 | 90 | 4 |
| MES10-1700-5005-0061 | 1.700 | 5.005 | 61 | 150 | 90 | 4 |
| MES10-1980-6005-0061 | 1.980 | 6.005 | 61 | 150 | 90 | 4 |
| MES10-2260-7005-0050 | 2.260 | 7.005 | 50 | 150 | 90 | 4 |
| MES10-1200-3005-0102 | 1.200 | 3.005 | 102 | 170 | 110 | 4 |
| MES10-1450-4005-0102 | 1.450 | 4.005 | 102 | 170 | 110 | 4 |
| MES10-1700-5005-0091 | 1.700 | 5.005 | 91 | 170 | 110 | 4 |
| MES10-1980-6005-0091 | 1.980 | 6.005 | 91 | 170 | 110 | 4 |
| MES10-2260-7005-0080 | 2.260 | 7.005 | 80 | 170 | 110 | 4 |
| MES10-1300-4005-0082 | 1.300 | 4.005 | 82 | 170 | 90 | 5 |
| MES10-1500-5005-0082 | 1.500 | 5.005 | 82 | 170 | 90 | 5 |
| MES10-1720-6005-0071 | 1.720 | 6.005 | 71 | 170 | 90 | 5 |
| MES10-1950-7005-0071 | 1.950 | 7.005 | 71 | 170 | 90 | 5 |
| MES10-2180-8005-0060 | 2.180 | 8.005 | 60 | 170 | 90 | 5 |
| MES10-1300-4005-0122 | 1.300 | 4.005 | 122 | 210 | 130 | 5 |
| MES10-1500-5005-0122 | 1.500 | 5.005 | 122 | 210 | 130 | 5 |
| MES10-1720-6005-0111 | 1.720 | 6.005 | 111 | 210 | 130 | 5 |
| MES10-1950-7005-0111 | 1.950 | 7.005 | 111 | 210 | 130 | 5 |
| MES10-2180-8005-0100 | 2.180 | 8.005 | 100 | 210 | 130 | 5 |
| MES10-1300-4005-0192 | 1.300 | 4.005 | 192 | 250 | 170 | 5 |
| MES10-1500-5005-0192 | 1.500 | 5.005 | 192 | 250 | 170 | 5 |
| MES10-1720-6005-0181 | 1.720 | 6.005 | 181 | 250 | 170 | 5 |
| MES10-1950-7005-0181 | 1.950 | 7.005 | 181 | 250 | 170 | 5 |
| MES10-2180-8005-0170 | 2.180 | 8.005 | 170 | 250 | 170 | 5 |
| MES10-1200-4005-0102 | 1.200 | 4.005 | 102 | 210 | 110 | 6 |
| MES10-1400-5005-0102 | 1.400 | 5.005 | 102 | 210 | 110 | 6 |
| MES10-1580-6005-0091 | 1.580 | 6.005 | 91 | 210 | 110 | 6 |
| MES10-1800-7005-0091 | 1.800 | 7.005 | 91 | 210 | 110 | 6 |
| MES10-1980-8005-0080 | 1.980 | 8.005 | 80 | 210 | 110 | 6 |
| MES10-2150-9005-0060 | 2.150 | 9.005 | 60 | 210 | 110 | 6 |
| MES10-2350-10005-0060 | 2.350 | 10.005 | 60 | 210 | 110 | 6 |
| MES10-1200-4005-0182 | 1.200 | 4.005 | 182 | 250 | 150 | 6 |
| MES10-1400-5005-0182 | 1.400 | 5.005 | 182 | 250 | 150 | 6 |
| MES10-1580-6005-0171 | 1.580 | 6.005 | 171 | 250 | 150 | 6 |
| MES10-1800-7005-0171 | 1.800 | 7.005 | 171 | 250 | 150 | 6 |
| MES10-1980-8005-0160 | 1.980 | 8.005 | 160 | 250 | 150 | 6 |
| MES10-2150-9005-0150 | 2.150 | 9.005 | 150 | 250 | 150 | 6 |
| MES10-2350-10005-0150 | 2.350 | 10.005 | 150 | 250 | 150 | 6 |
| MES10-1150-4005-0087 | 1.150 | 4.005 | 87 | 210 | 90 | 7 |
| MES10-1320-5005-0087 | 1.320 | 5.005 | 87 | 210 | 90 | 7 |
| MES10-1490-6005-0076 | 1.490 | 6.005 | 76 | 210 | 90 | 7 |
| MES10-1660-7005-0076 | 1.660 | 7.005 | 76 | 210 | 90 | 7 |
| MES10-1830-8005-0065 | 1.830 | 8.005 | 65 | 210 | 90 | 7 |
| MES10-2000-9005-0045 | 2.000 | 9.005 | 45 | 210 | 90 | 7 |
| MES10-2100-10005-0045 | 2.100 | 10.005 | 45 | 210 | 90 | 7 |
| MES10-1150-4005-0162 | 1.150 | 4.005 | 162 | 250 | 130 | 7 |
| MES10-1320-5005-0162 | 1.320 | 5.005 | 162 | 250 | 130 | 7 |
| MES10-1490-6005-0151 | 1.490 | 6.005 | 151 | 250 | 130 | 7 |
| MES10-1660-7005-0151 | 1.660 | 7.005 | 151 | 250 | 130 | 7 |
| MES10-1830-8005-0140 | 1.830 | 8.005 | 140 | 250 | 130 | 7 |
| MES10-2000-9005-0130 | 2.000 | 9.005 | 130 | 250 | 130 | 7 |
| MES10-2100-10005-0130 | 2.100 | 10.005 | 130 | 250 | 130 | 7 |
| MES10-1270-5005-0142 | 1.270 | 5.005 | 142 | 250 | 110 | 8 |
| MES10-1415-6005-0142 | 1.415 | 6.005 | 142 | 250 | 110 | 8 |
| MES10-1560-7005-0131 | 1.560 | 7.005 | 131 | 250 | 110 | 8 |
| MES10-1705-8005-0131 | 1.705 | 8.005 | 131 | 250 | 110 | 8 |
| MES10-1850-9005-0120 | 1.850 | 9.005 | 120 | 250 | 110 | 8 |
| MES10-1995-10005-0110 | 1.995 | 10.005 | 110 | 250 | 110 | 8 |
| MES10-1250-5005-0122 | 1.250 | 5.005 | 122 | 250 | 90 | 9 |
| MES10-1380-6005-0122 | 1.380 | 6.005 | 122 | 250 | 90 | 9 |
| MES10-1510-7005-0111 | 1.510 | 7.005 | 111 | 250 | 90 | 9 |
| MES10-1640-8005-0111 | 1.640 | 8.005 | 111 | 250 | 90 | 9 |
| MES10-1770-9005-0100 | 1.770 | 9.005 | 100 | 250 | 90 | 9 |
| MES10-1900-10005-0090 | 1.900 | 10.005 | 90 | 250 | 90 | 9 |
Seçenekler
- LPEKYıldırım Koruma ve Topraklama Setiayrı sipariş
- SPPCSpiral Faydalı Yük Kablosuayrı sipariş
- HEX1Yükseklik Uzatıcıayrı sipariş1.000 mm
- IFPSSızdırmazlık / Don Koruma Kılıfıayrı sipariş
- CRVHAraç İçin Uzaktan Kumanda
- CBIFKablo Toplama Arayüzü
- IHIFAnlık Yükseklik Bilgisi
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Anma Faydalı Yükü | 72 kg |
|---|---|
| Rüzgâr Yükü | 120 km/sa |
| Rüzgâr Yükü Referans Alanı | 0,4 m² |
| Hareket Mekanizması | Motorlu |
| Tahrik Tipi | Flanş kilitli teleskobik |
| Kapalı Yükseklik | 1.200 mm |
| Açık Yükseklik | 3.005 mm |
| Ana Boru Çapı | 150 mm |
| En Dar Boru Çapı | 90 mm |
| Çalışma Gerilimi | 18-32 VDC |
|---|---|
| Güç Standardı | MIL-STD-1275 |
| Haberleşme Arayüzü | RS-422 |
| Haberleşme Arayüzü (İsteğe bağlı) | Ethernet |
| Konnektör Tipi | MIL-DTL-38999 |
| Kademe Sayısı | 4 |
|---|---|
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık (Çalışma) | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık (Depolama) | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık (Çalışma) | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık (Depolama) | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç (Çalışma) | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç (Depolama) | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C’de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok |
| EMI/EMC Standardı | MIL-STD-461G |
|---|---|
| CE102 | Güç Hatları, 10 kHz – 10 MHz |
| CS101 | Güç Hatları, 30 Hz – 150 kHz |
| CS114 | Toplu Kablo Enjeksiyonu, 10 kHz – 200 MHz |
| CS115 | Toplu Kablo Enjeksiyonu, Darbe Uyarımı |
| CS116 | Sönümlü Sinüzoidal Geçici Rejim, 10 kHz – 100 MHz |
| CS118 | Personel Kaynaklı Elektrostatik Boşalma |
| RE102 | Elektrik Alan, 10 kHz – 18 GHz |
| RS103 | Elektrik Alan, 2 MHz – 18 GHz |
Dokümanlar
- Teknik veri sayfası İndirilebilir — PDF, İngilizce, 202 KB
- Kullanıcı Kılavuzu Talep Üzerine
- 3B Katı Model (STEP) Talep Üzerine
- Mekanik Arayüz Kontrol Dokümanı Talep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon Raporu Talep Üzerine
- Elektriksel Arayüz Kontrol Dokümanı Talep Üzerine
- Yazılım Arayüz Kontrol Dokümanı Talep Üzerine
- MIL-STD-461G EMI/EMC Test Raporu Talep Üzerine
