Mast Sistemleri
MMS20
Modüler Manuel Mast Sistemi
Modüler kare profilli mastın el çarklı (manuel) sürümü; 21–58 kg yükle 14 m'ye ulaşır, harici güç istemez.
- 3 Kademe
- 58 kg Yük
- Manuel
- 2.500 mm
- Açık Yükseklik
- 58 kg
- Anma Faydalı Yükü
- 120 km/s
- Rüzgâr Yükü
Öne Çıkanlar
01Patentli aktüatör
Çelik halatlı trapez vidalar
Patentli hibrit aktüatör, trapez vidaları çelik halatlarla birleştirir. Tam vidalı tahrikin getireceği ağırlık olmadan, manuel masta motorlunun erişimini kazandırır.
- 14 m erişim için 32–85 kg mast ağırlığı
- Baştan sona yüksek özgül dayanımlı malzeme
02Senkron kademeler
Kademeler sırayla değil birlikte hareket eder
Kademeler tahrik üzerinden senkronize edilir; mast tek tek değil eşit biçimde yükselir. Açılma ve kapanma hareket boyunca kararlı kalır.
- Konfigürasyona göre 5–20 dakikada kurulur
- Üç ila beş kademe

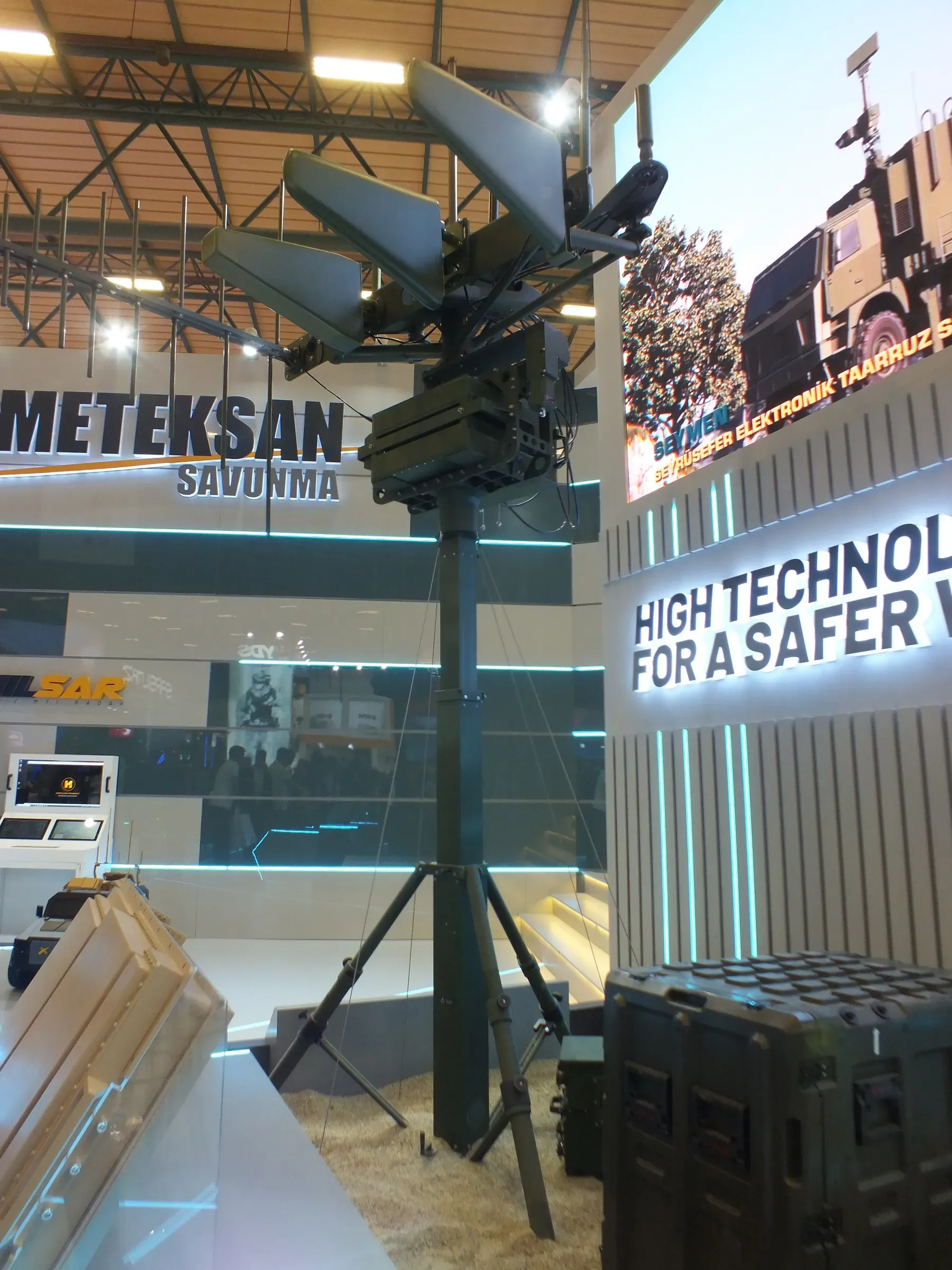

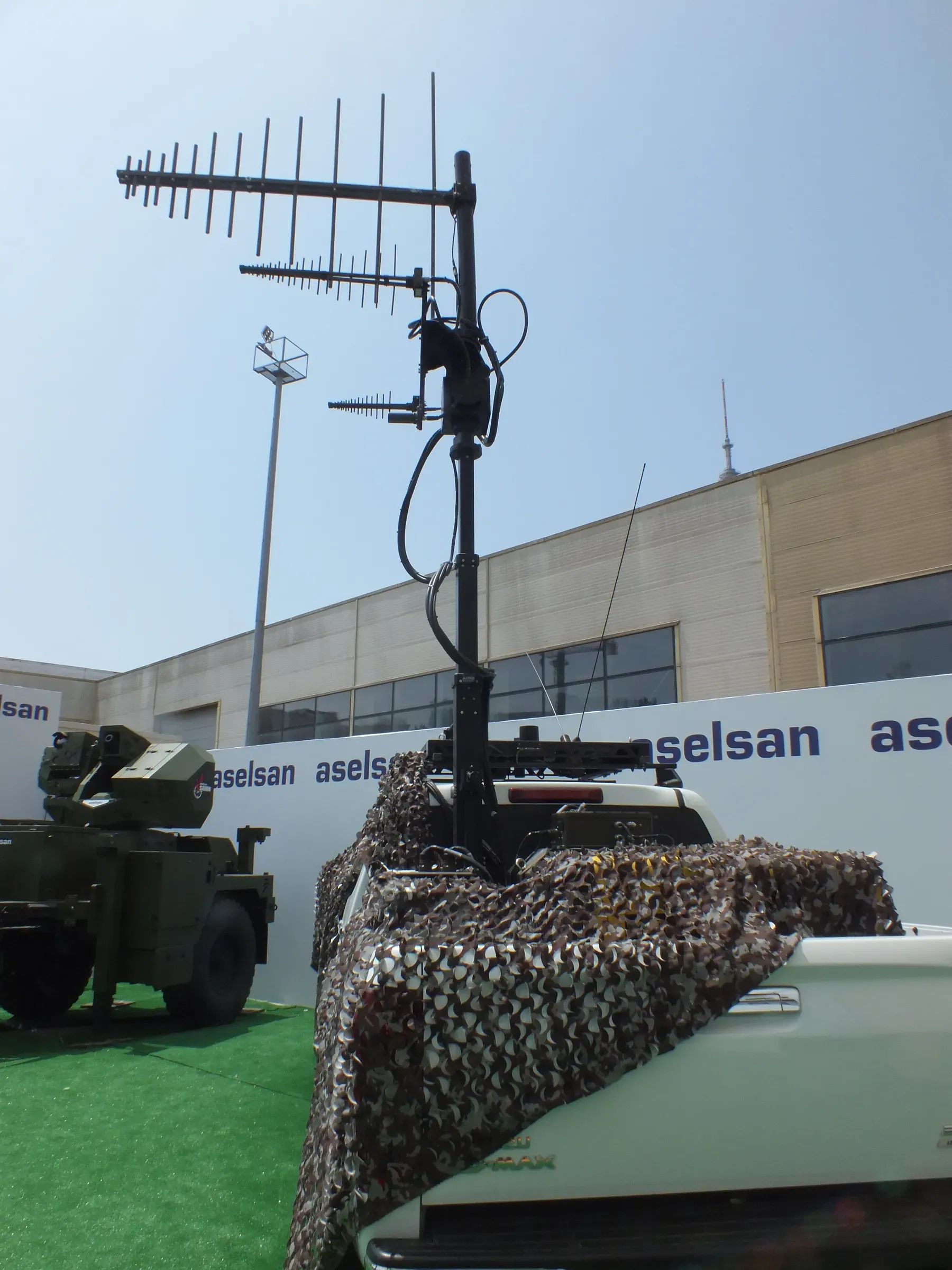

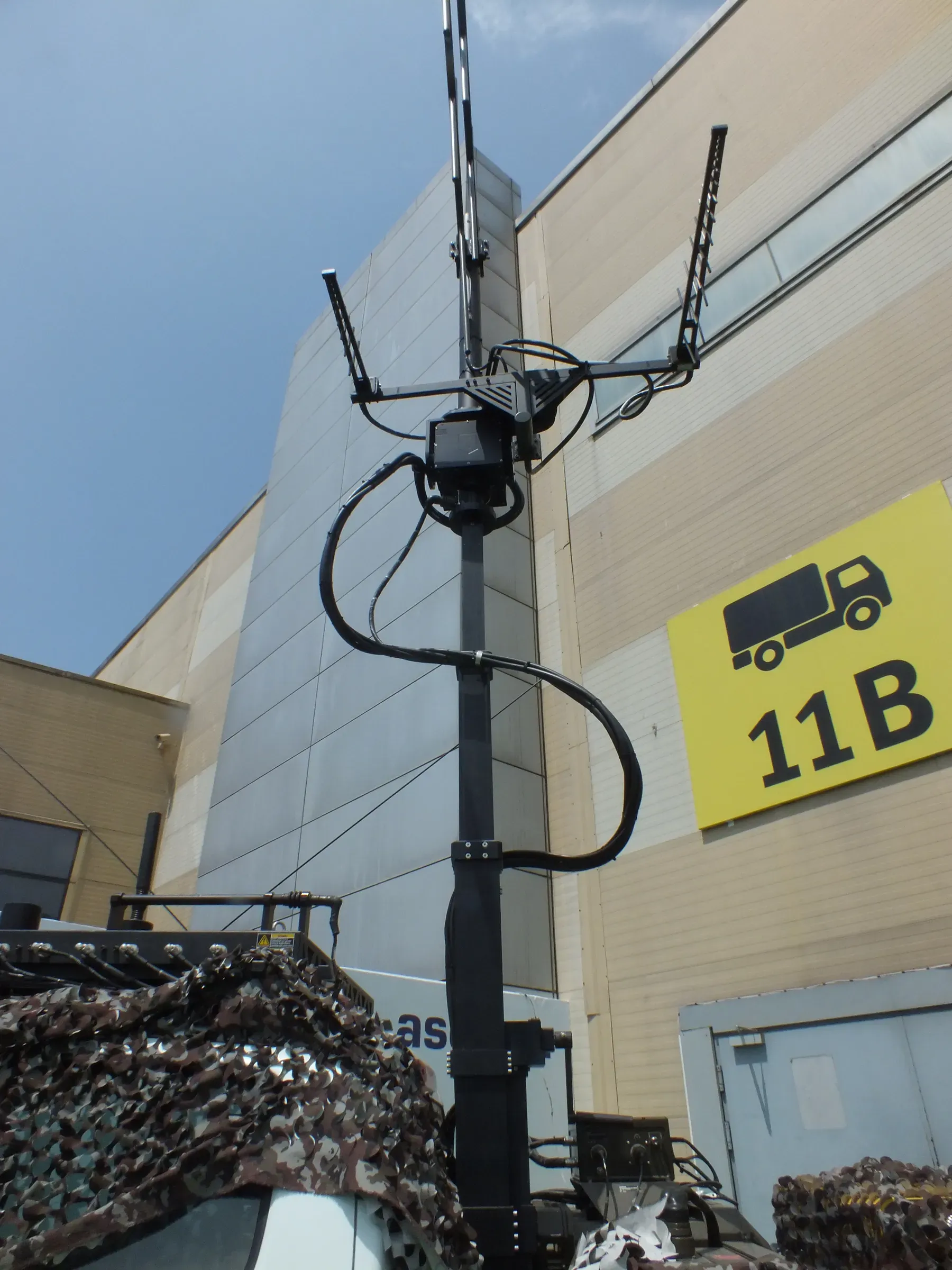

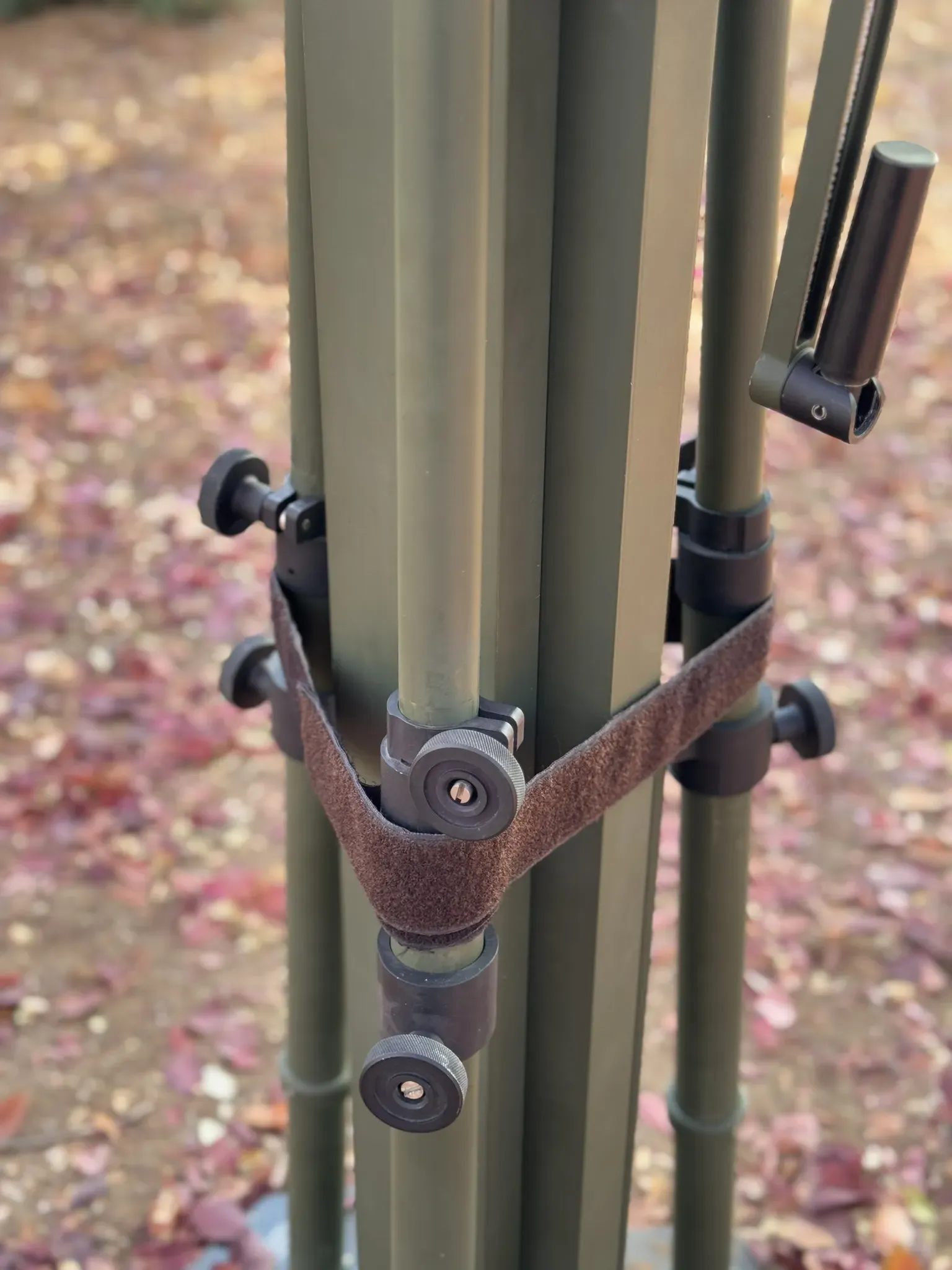

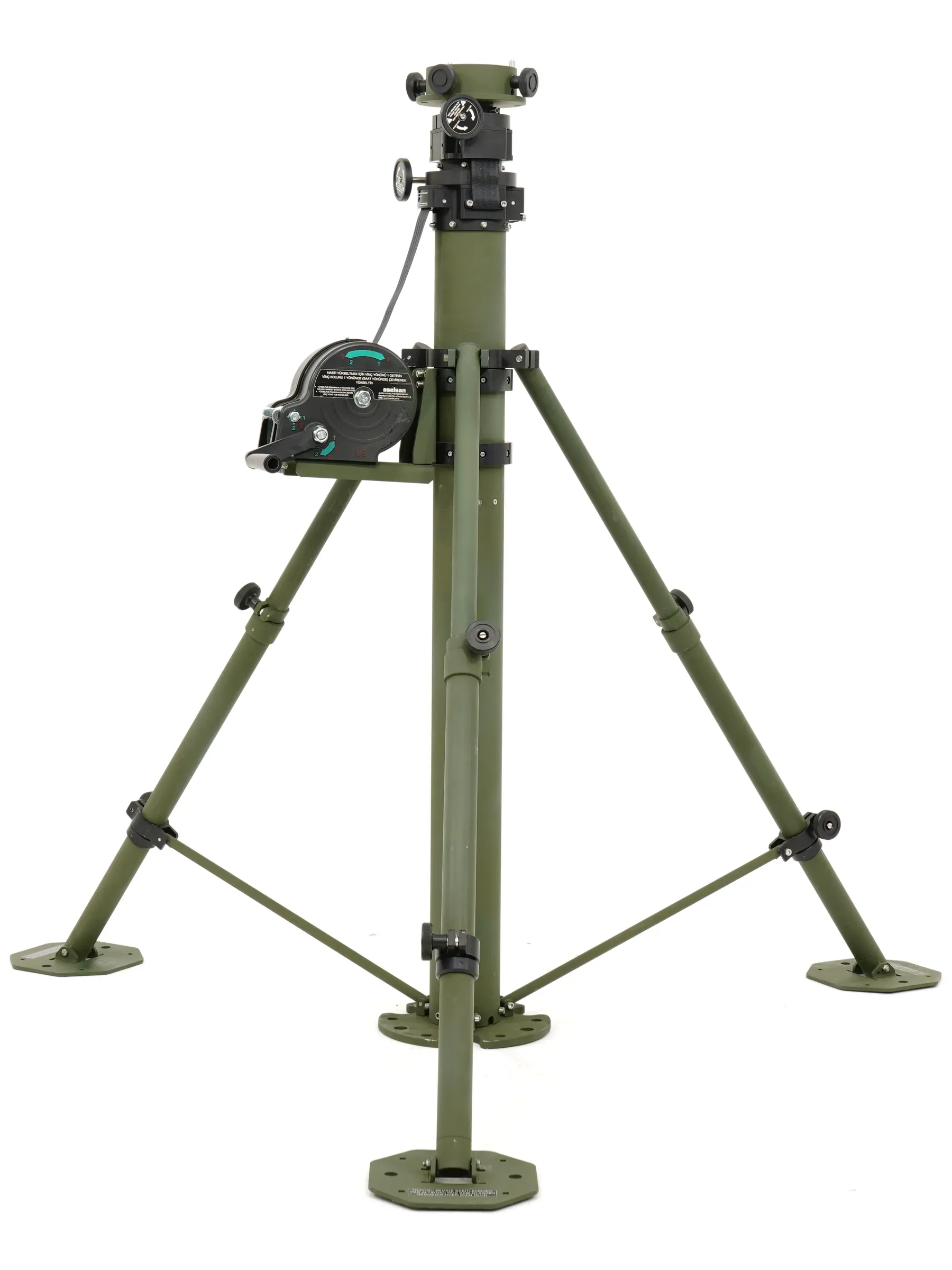

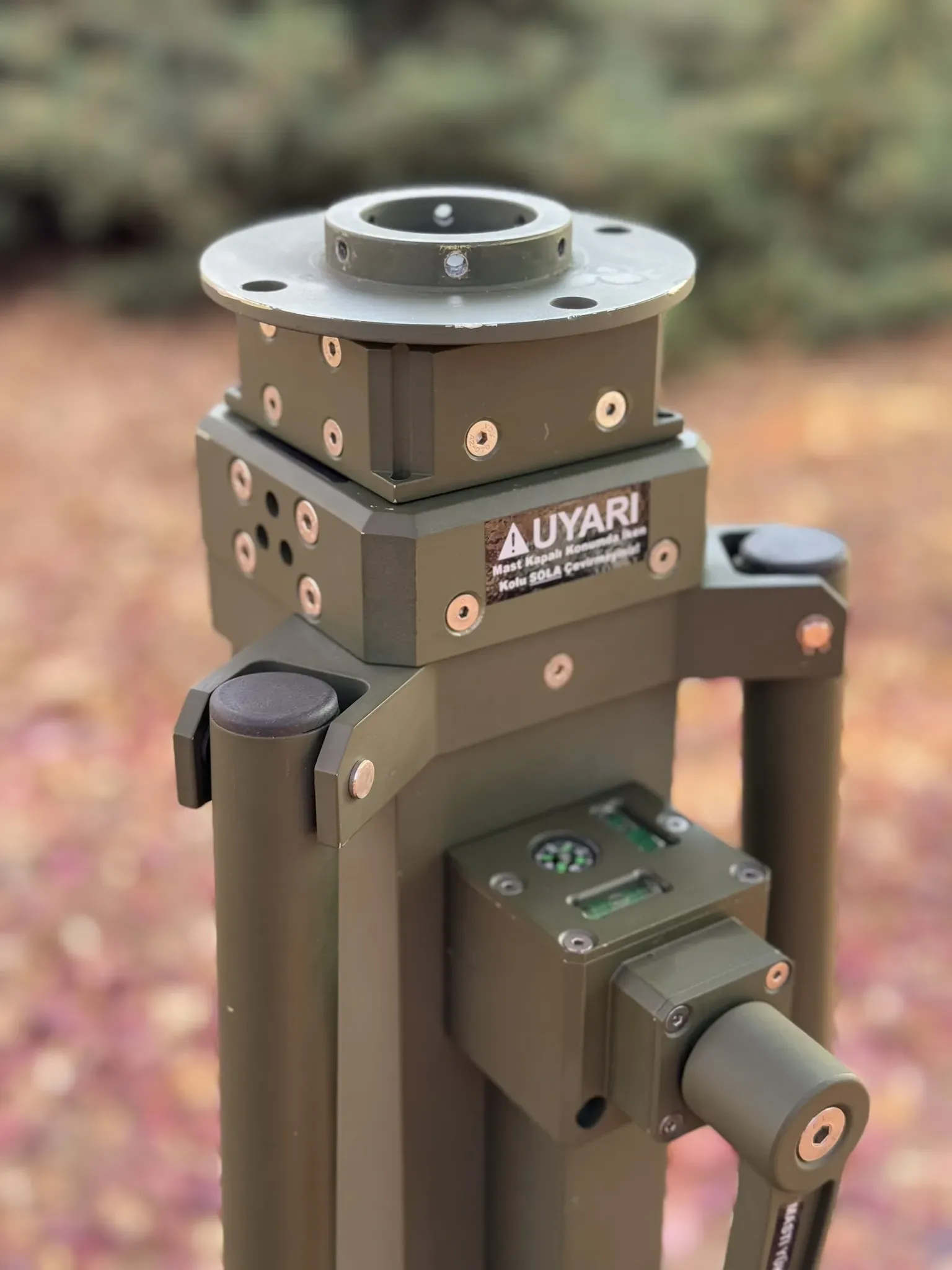

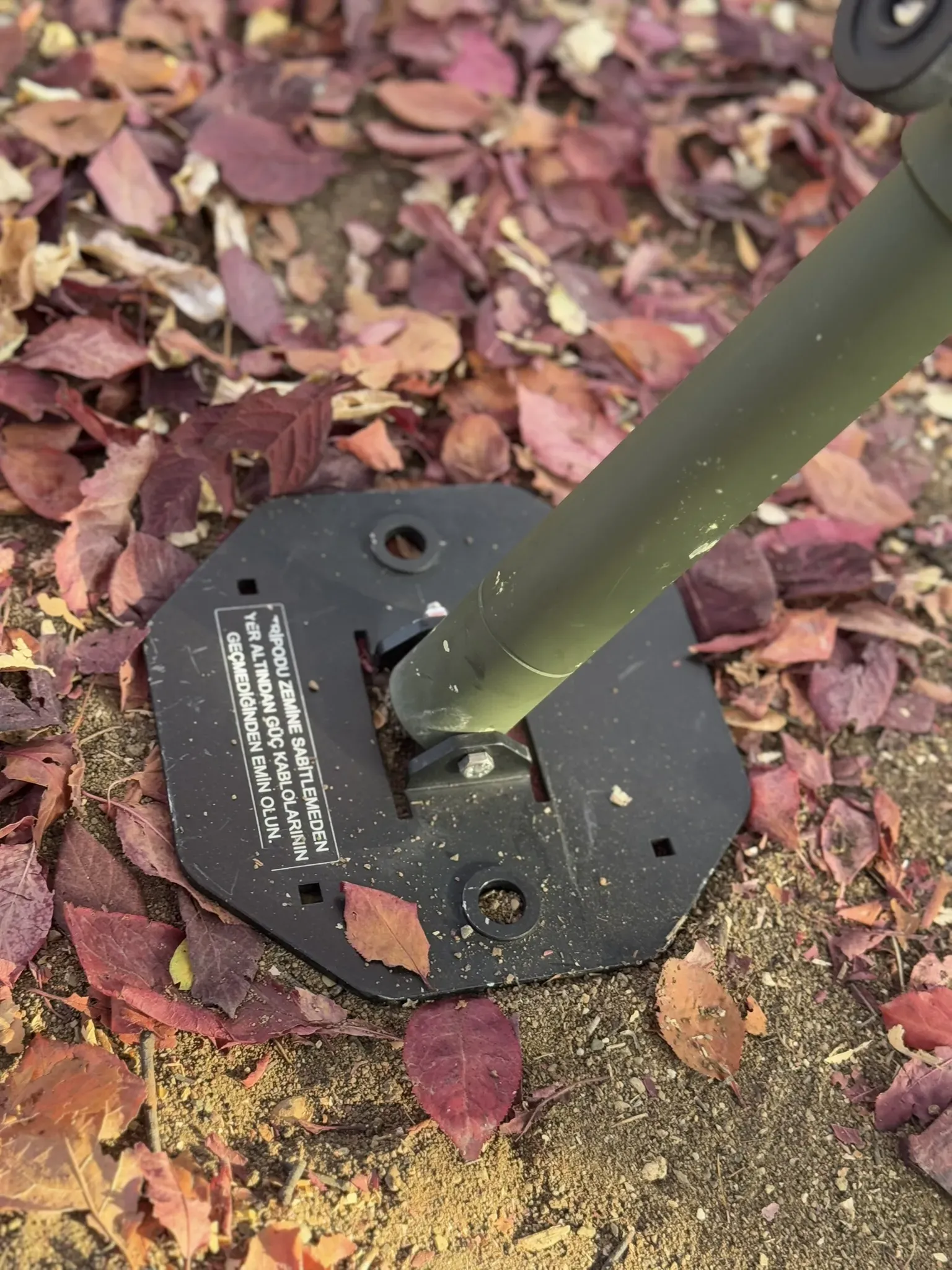

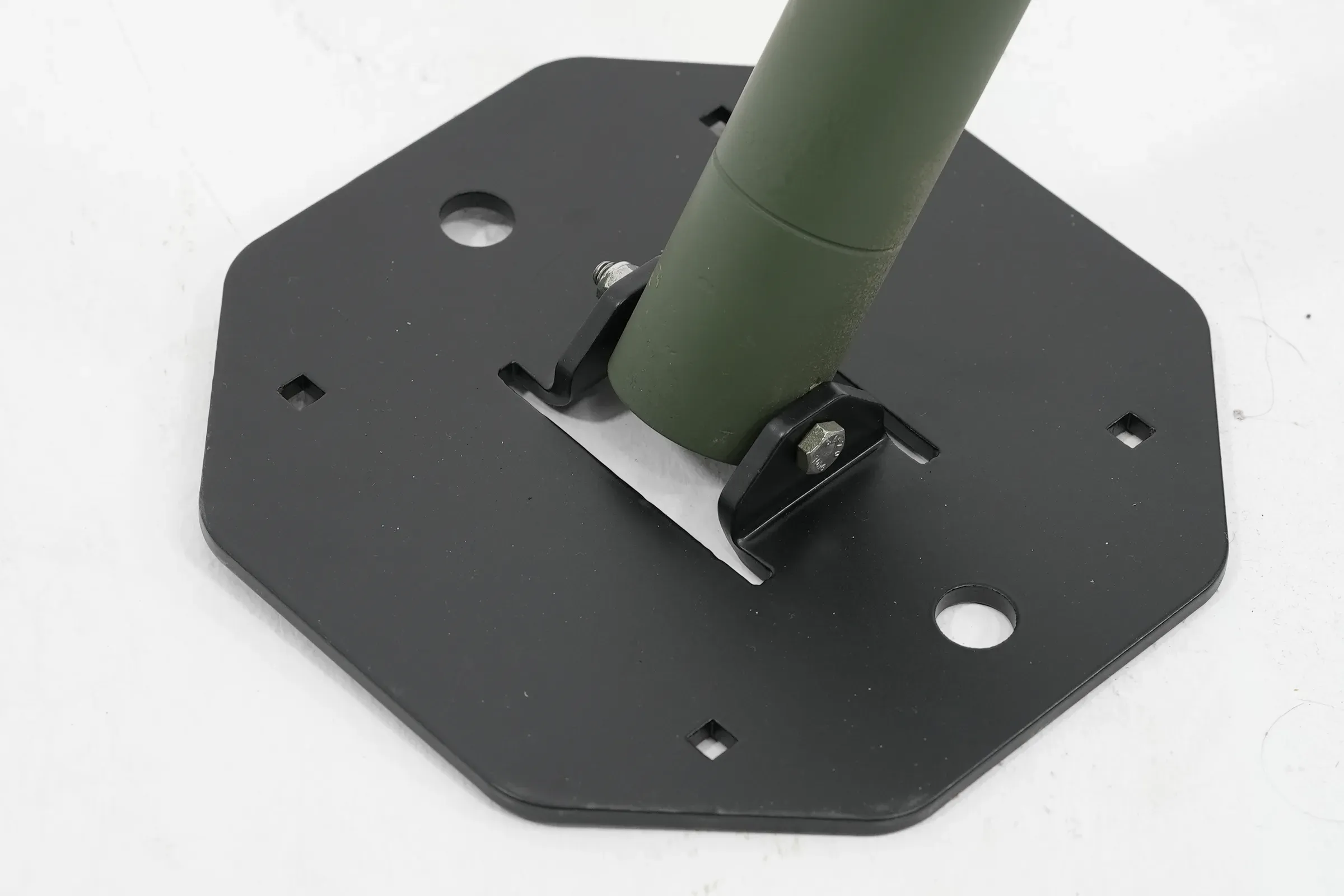

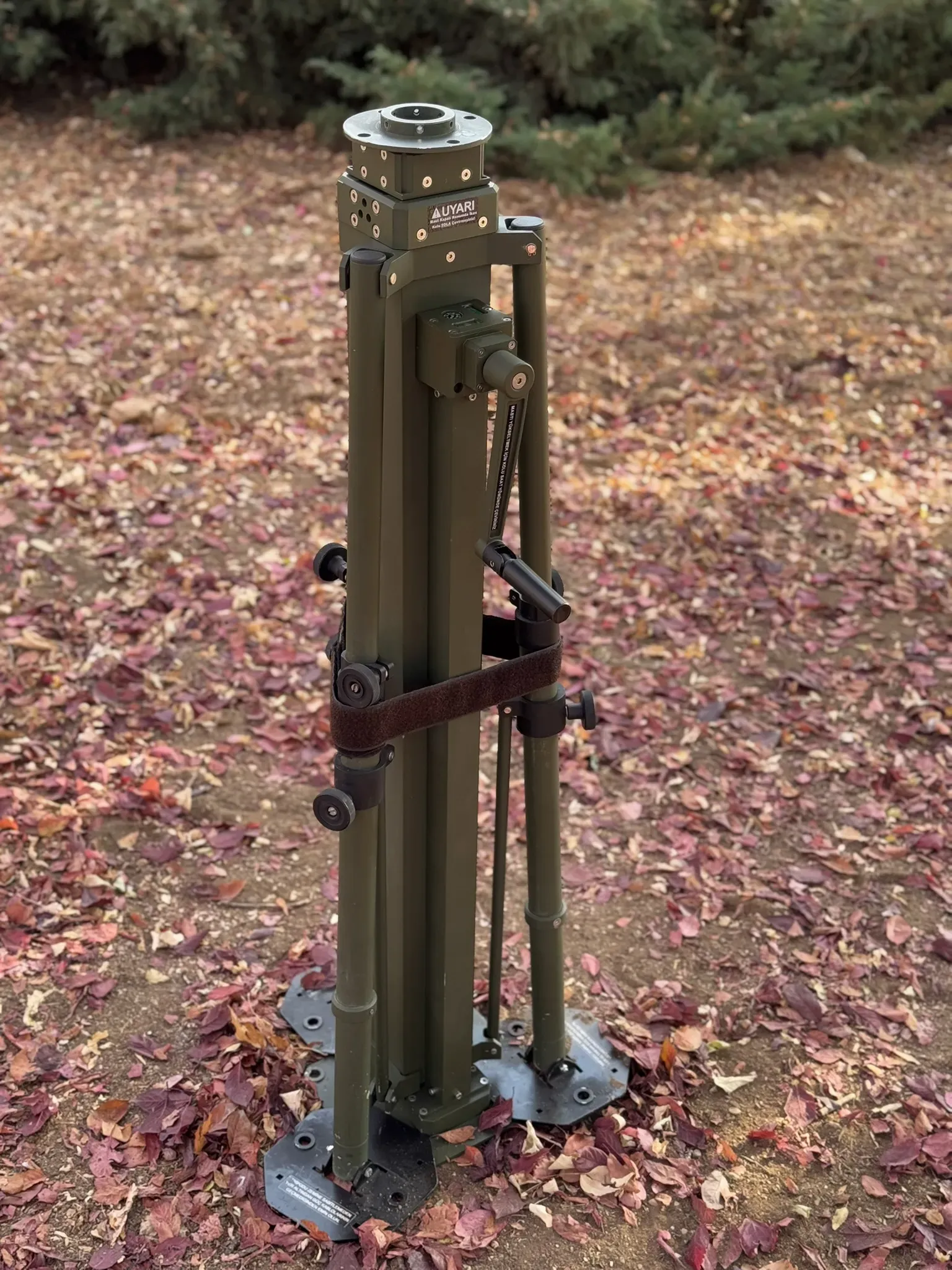

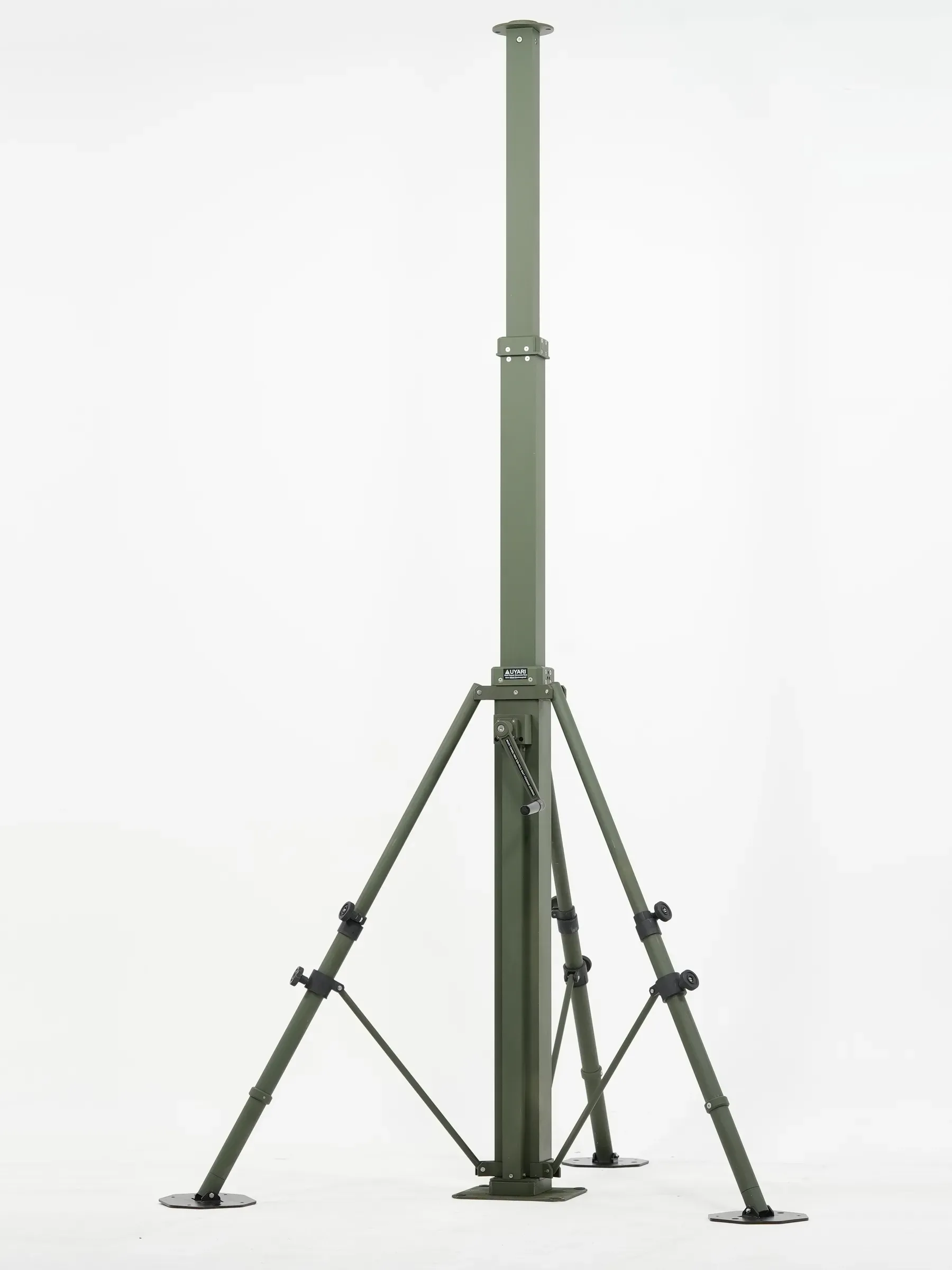

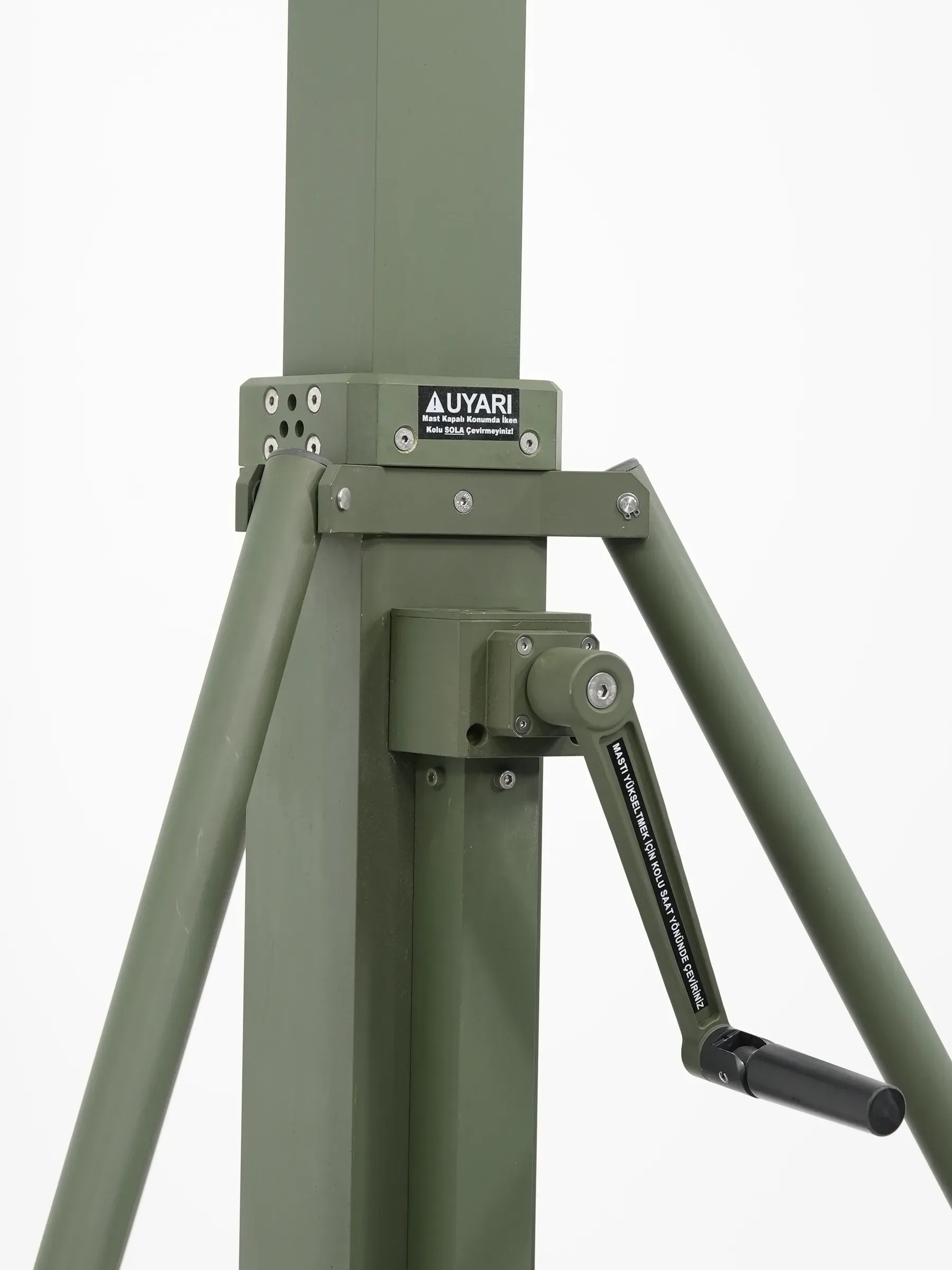

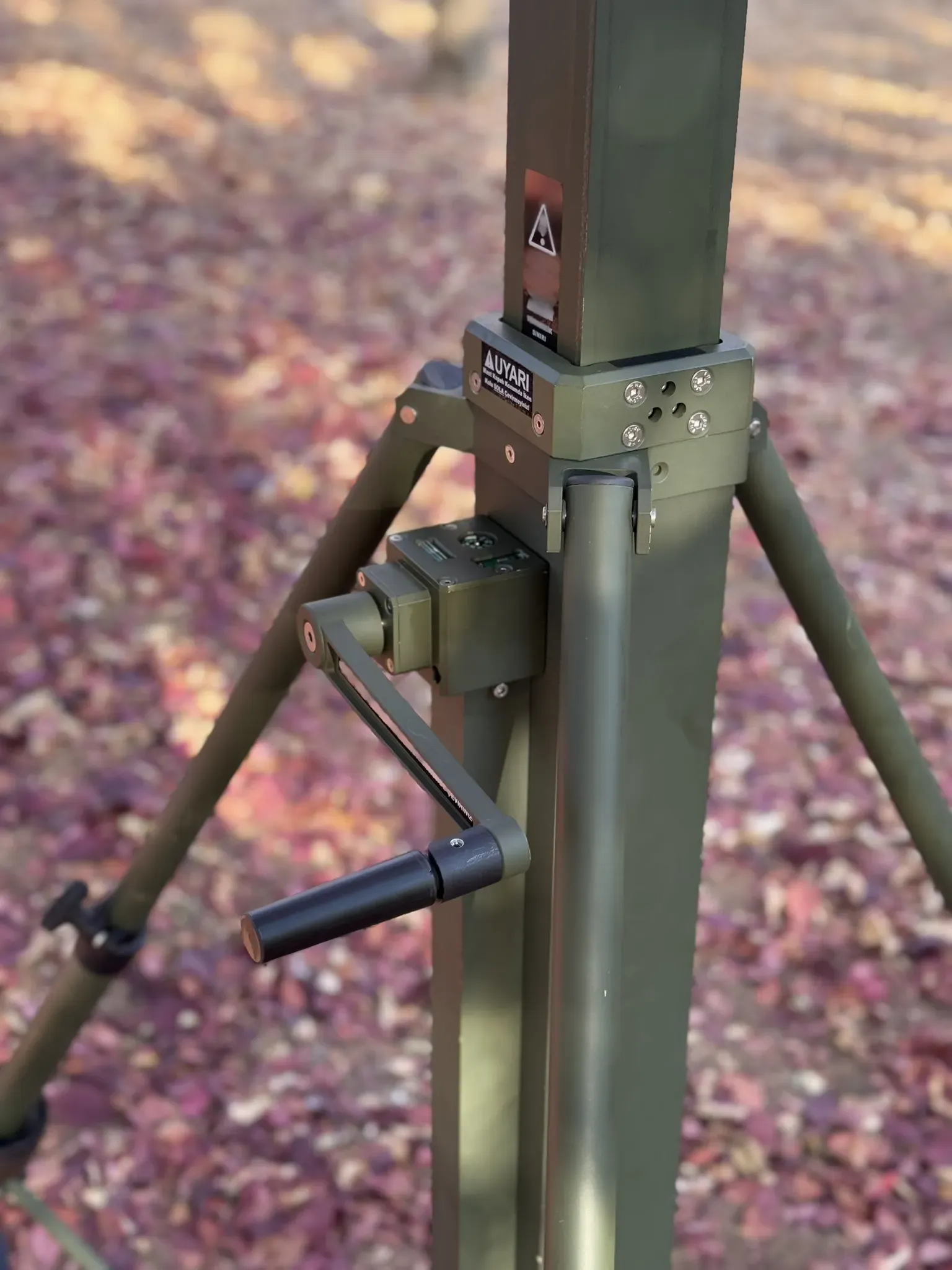

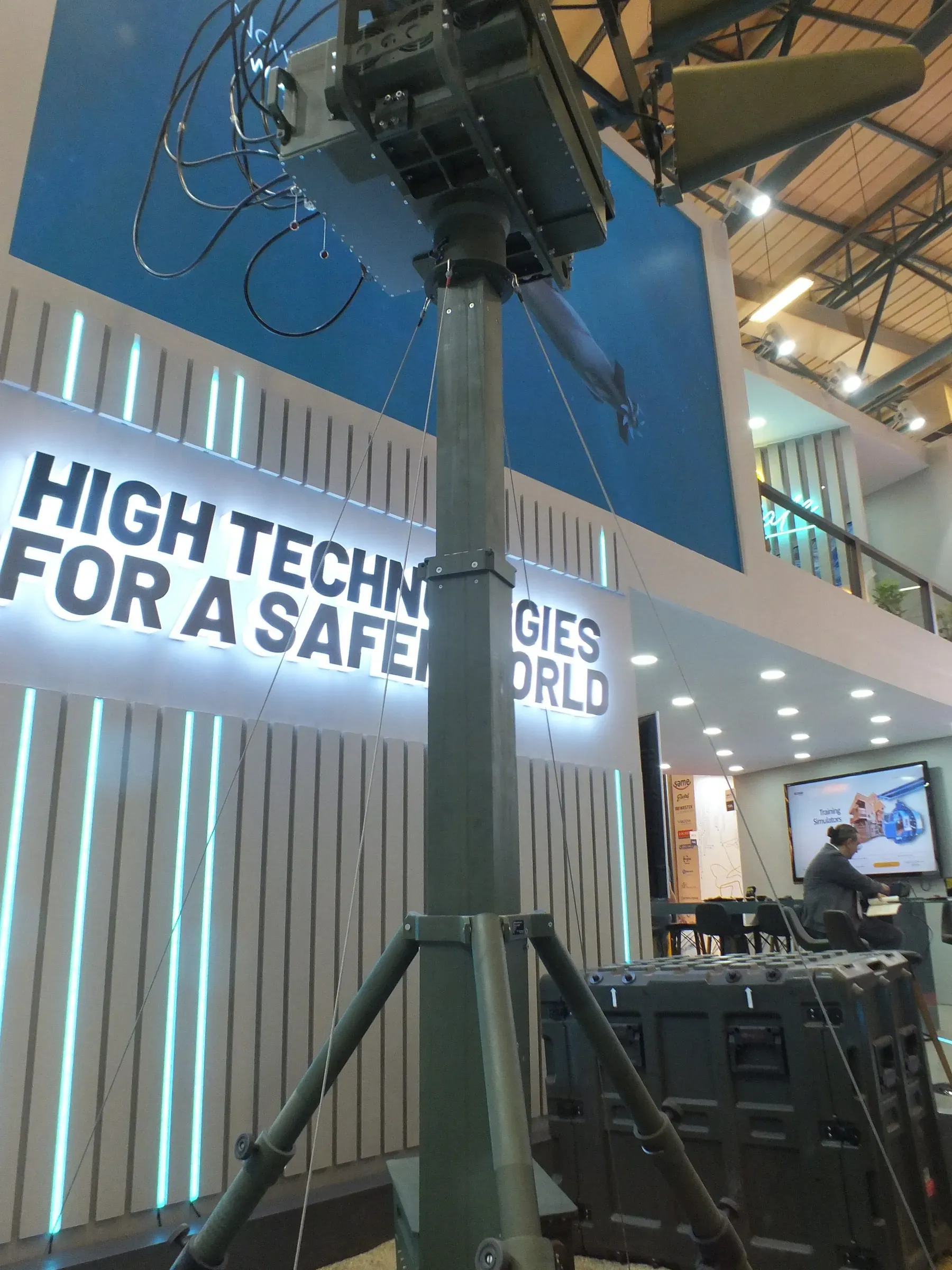

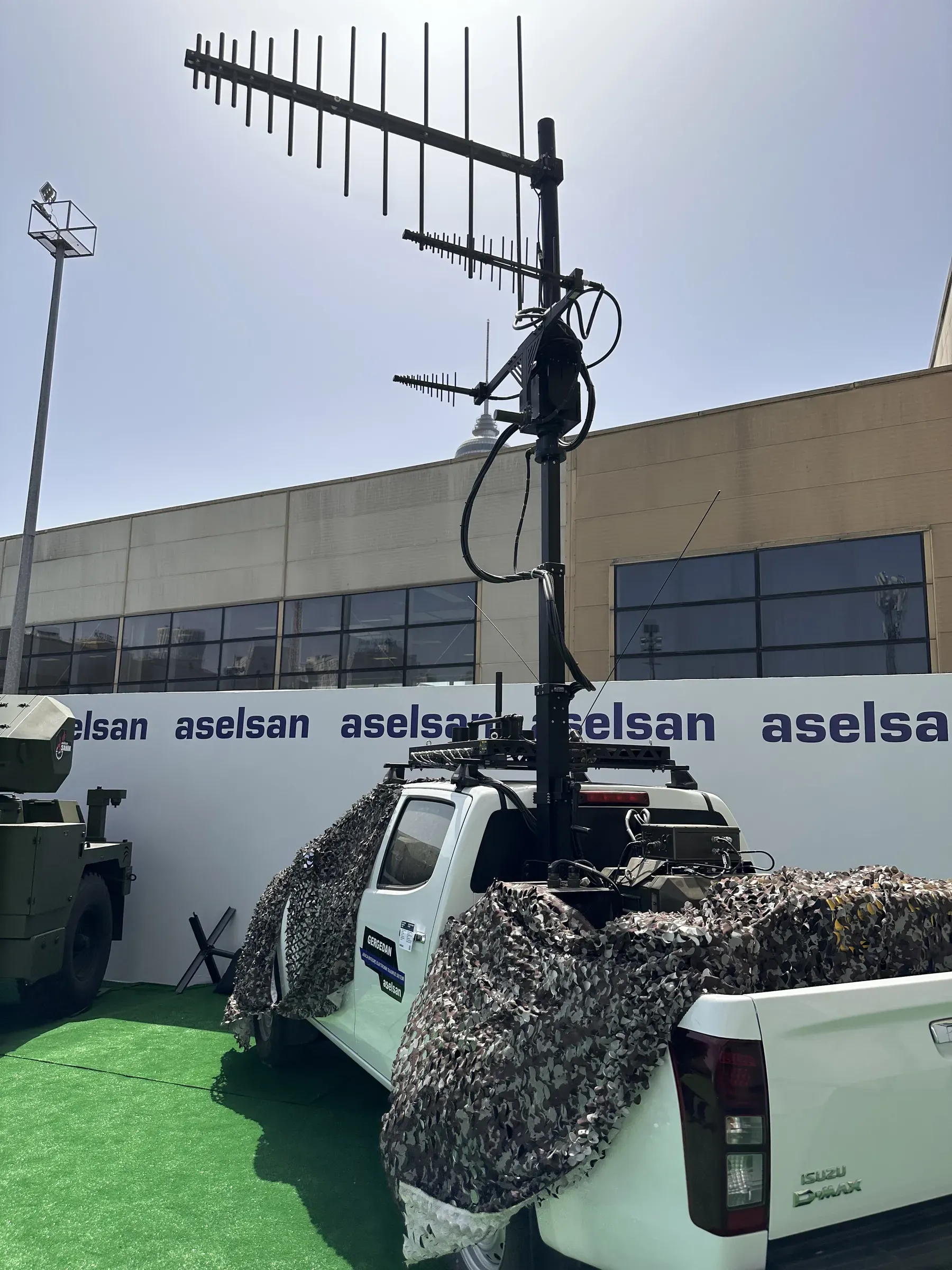

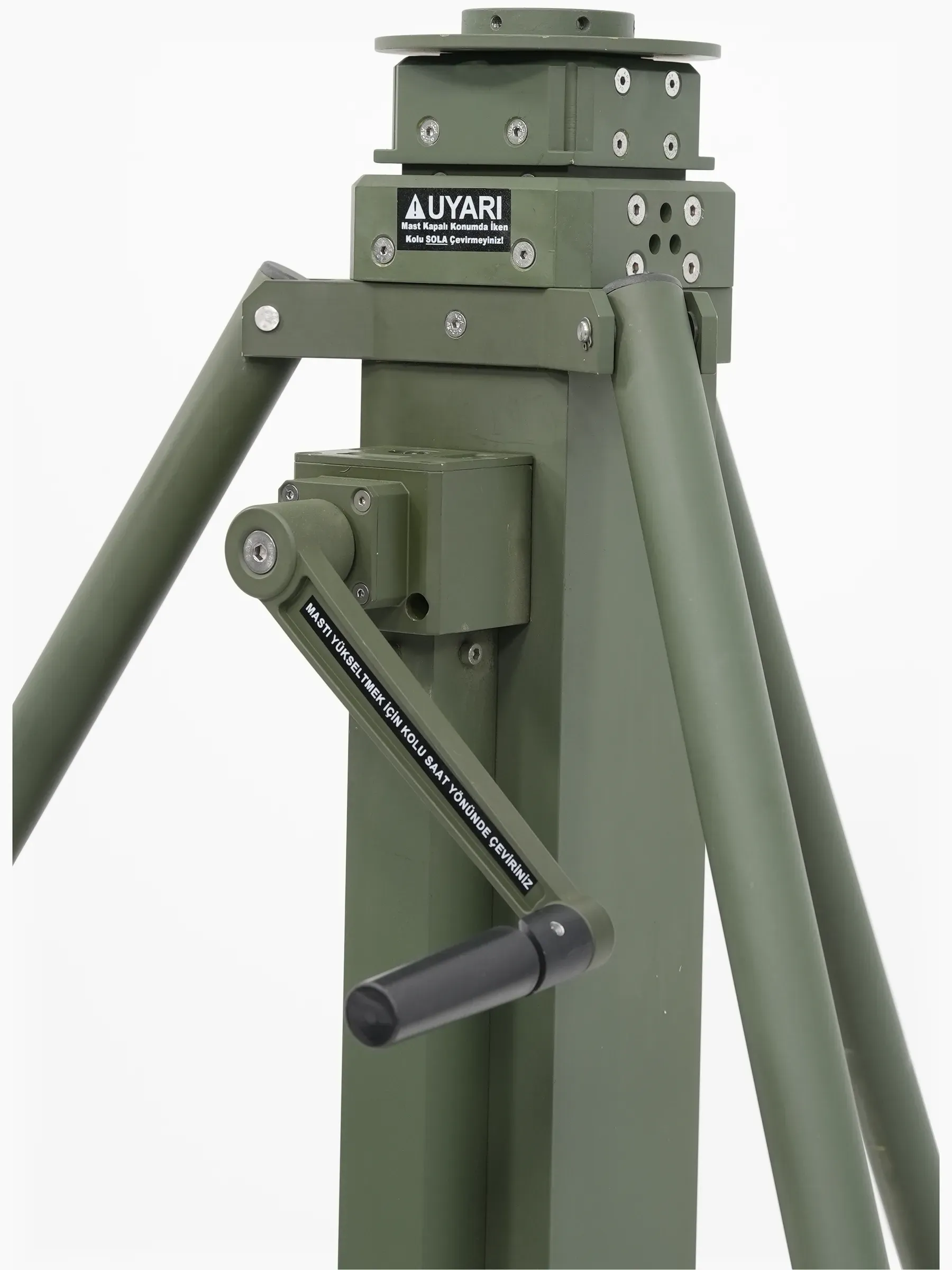

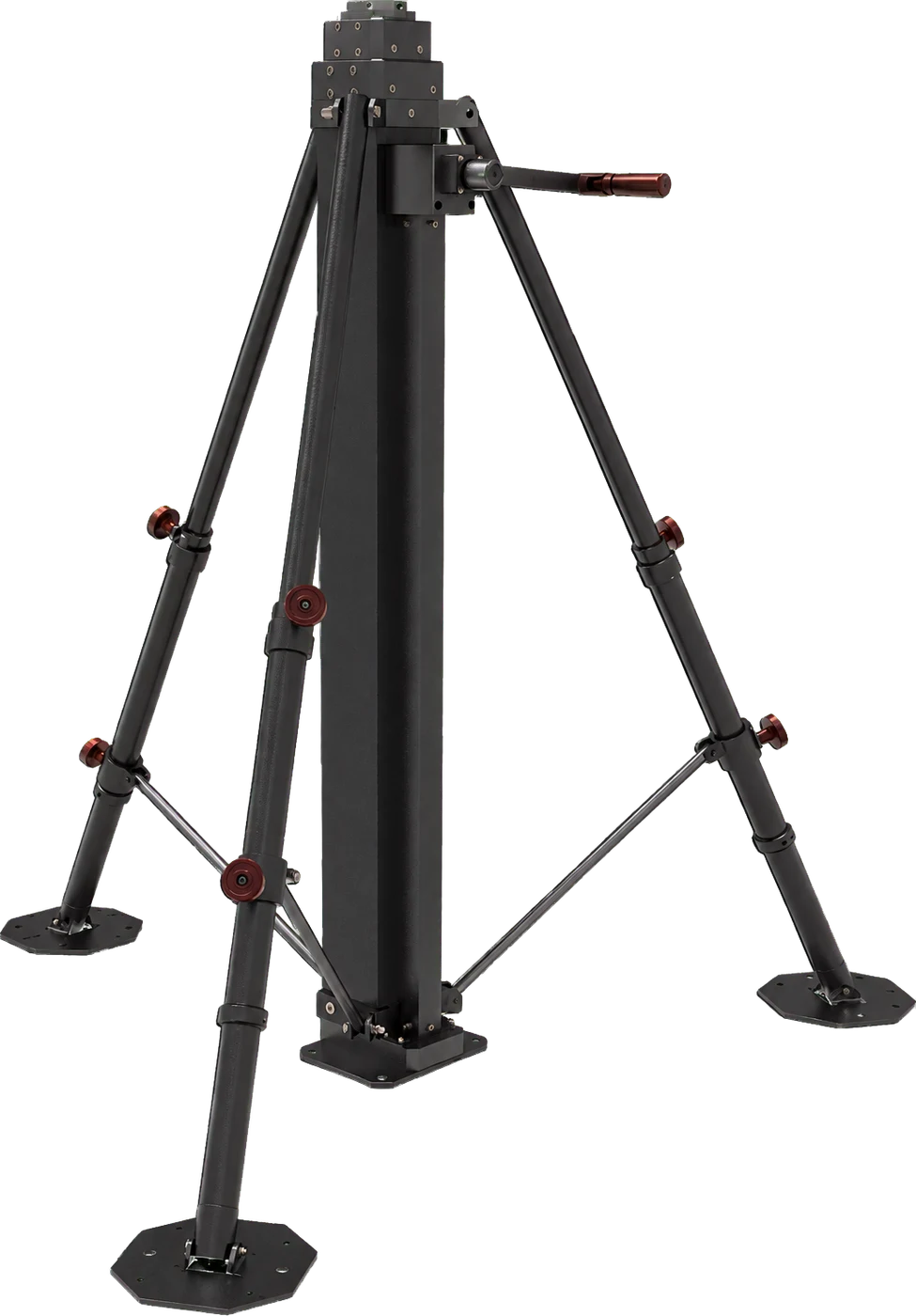

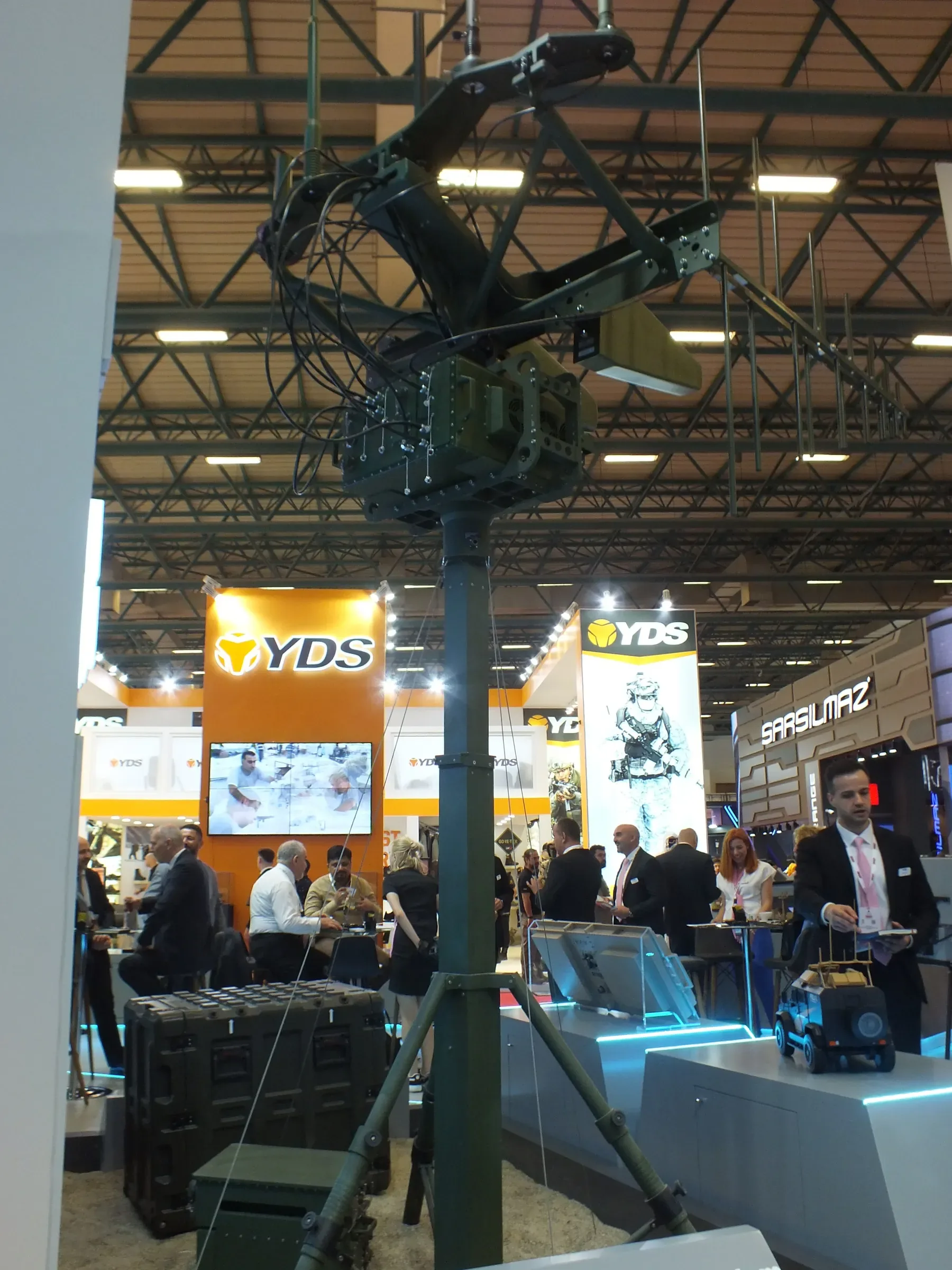

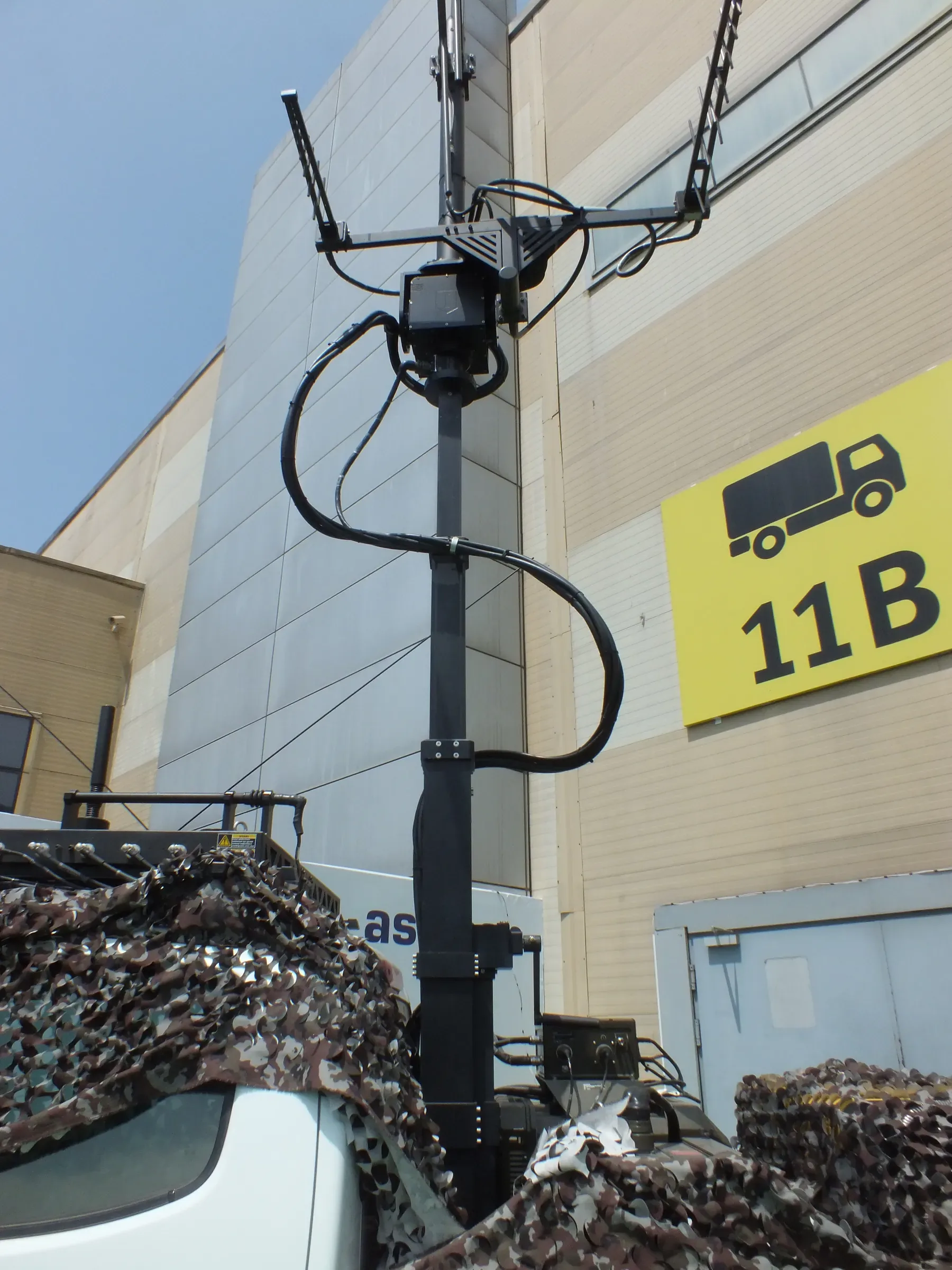

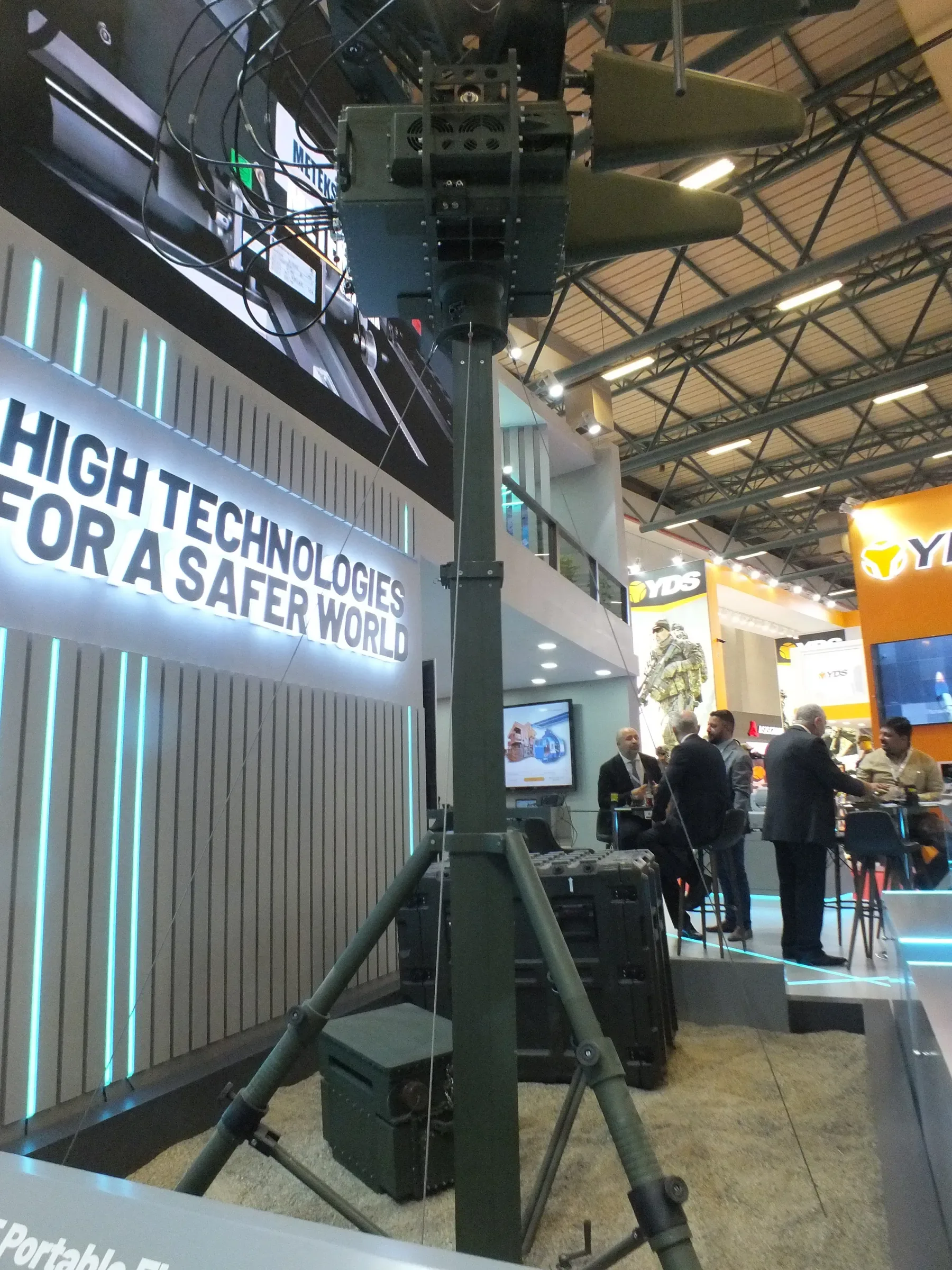

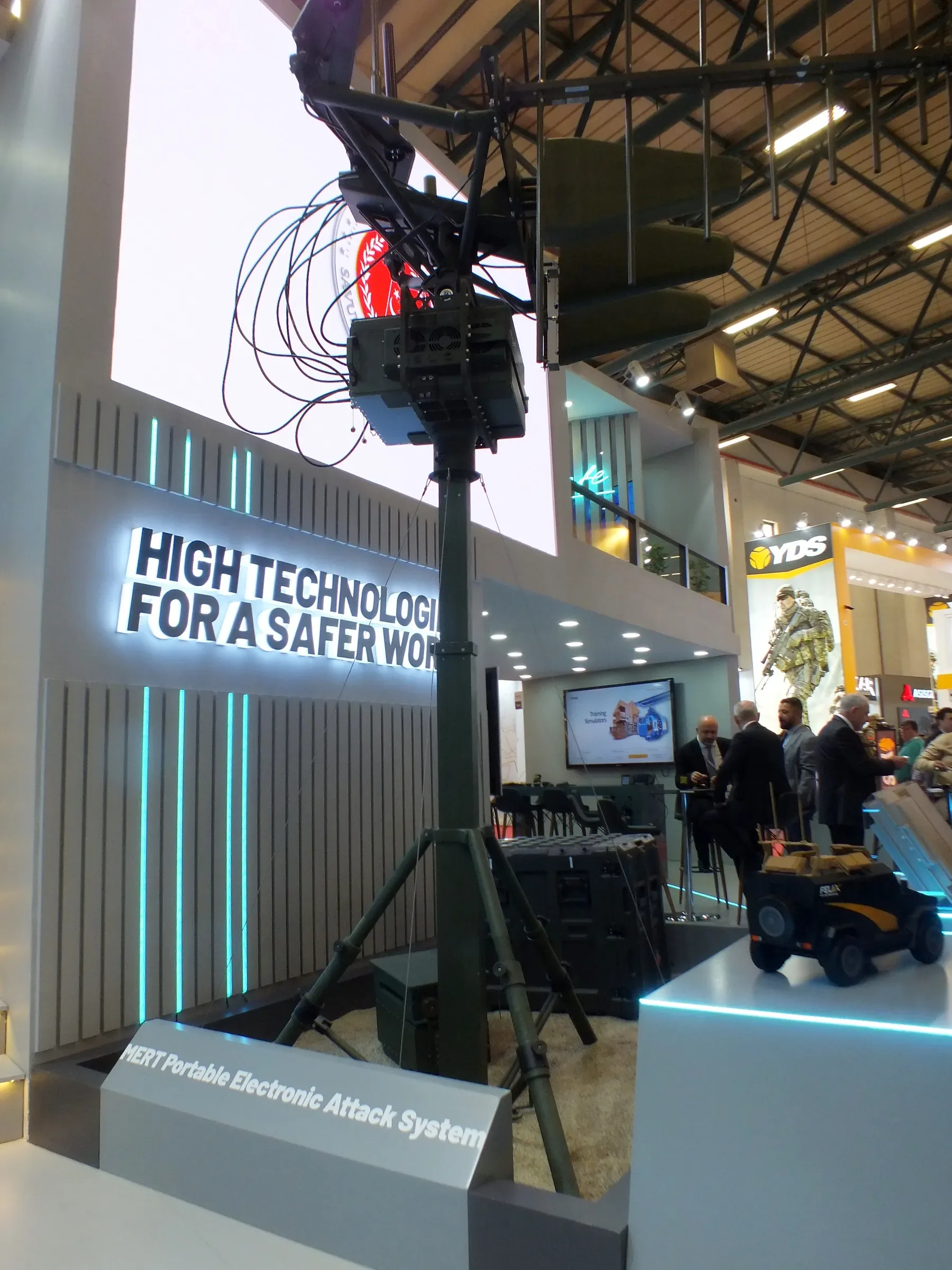

Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Konfigürasyonlar
| Parça Numarası | Kapalı Boymm | Açık Boymm | Yükkg | Ağırlıkkg | Kurulumdk | Kademe Enimm | Kademe |
|---|---|---|---|---|---|---|---|
| MMS20-1200-2500-0058Standart | 1.200 | 2.500 | 58 | 32 | 5 | 140 | 3 |
| MMS20-1700-6000-0052 | 1.700 | 6.000 | 52 | 53 | 10 | 180 | 5 |
| MMS20-2100-8000-0040 | 2.100 | 8.000 | 40 | 65 | 15 | 180 | 5 |
| MMS20-3300-14000-0021 | 3.300 | 14.000 | 21 | 85 | 20 | 180 | 5 |
Opsiyonlar
- LPEKYıldırım Koruma ve Topraklama Setiayrı sipariş
- SPPCSpiral Faydalı Yük Kablosuayrı sipariş
- HEX1Yükseklik Uzatıcıayrı sipariş1.000 mm
- IFPSSızdırmazlık / Don Koruma Kılıfıayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Anma Faydalı Yükü | 58 kg |
|---|---|
| Rüzgâr Yükü | 120 km/s |
| Rüzgâr Yükü Referans Alanı | 0,4 m² |
| Hareket Mekanizması | Manuel |
| Tahrik Tipi | Hibrit trapez vida ve çelik halat |
| Kapalı Yükseklik | 1.200 mm |
| Açık Yükseklik | 2.500 mm |
| Ağırlık | 32 kg |
| Kurulum Süresi | 5 dk |
| Kademe Genişliği | 140 mm |
|---|---|
| Kademe Sayısı | 3 |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık — Çalışma | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık — Depolama | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık — Çalışma | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık — Depolama | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç — Çalışma | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç — Depolama | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C'de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4 — Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok |
Dokümanlar
- Datasheetİndirilebilir — PDF, İngilizce, 319 KB
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
