SEG12

Çok Kanallı (EO/LWIR/LRF) Stabilize Gimbal Sistemi

SEG12, 30× EO ve 640×512 LWIR kanallarına 5.000 m lazer mesafe ölçer ekleyen, birleşik görüntüyü tek video hattından ileten kompakt üç kanallı gimbaldir.

LWIR
640 × 512 px
5-5.000 m

1.920 × 1.080 px
Çözünürlük: 640 × 512 px
Dedektör: 5-5.000 m
Ölçüm Menzili

Teknik Veri SayfasıModelleri Karşılaştır

DRI Menzil Hesaplayıcı

Öne Çıkanlar

01Üç kanal

EO, termal ve lazer mesafe ölçümü tek hatta

EO, LWIR ve lazer mesafe ölçer kanalları aynı anda veri alır ve komut kabul eder. Bu sayede 5.000 m menzilli mesafe ölçer, gözlemi koordinata çevirir.

1500 nm mesafe ölçer, 5–5000 m
Aynı kafada isteğe bağlı lazer nokta göstericisi

02Görüntü füzyonu

Termal ve renkli görüntü tek video kanalında

Tam dijital füzyon, termal ve renkli görüntüyü üniteden çıkmadan önce birleştirir. Bu sayede tek hat, operatörün eşleştirmesi gereken iki akış yerine birleşik görüntü taşır.

Soğutmasız LWIR yüksek MTBF ve düşük sahiplik maliyeti sağlar
Dar bant hatlar için dahili video sıkıştırma

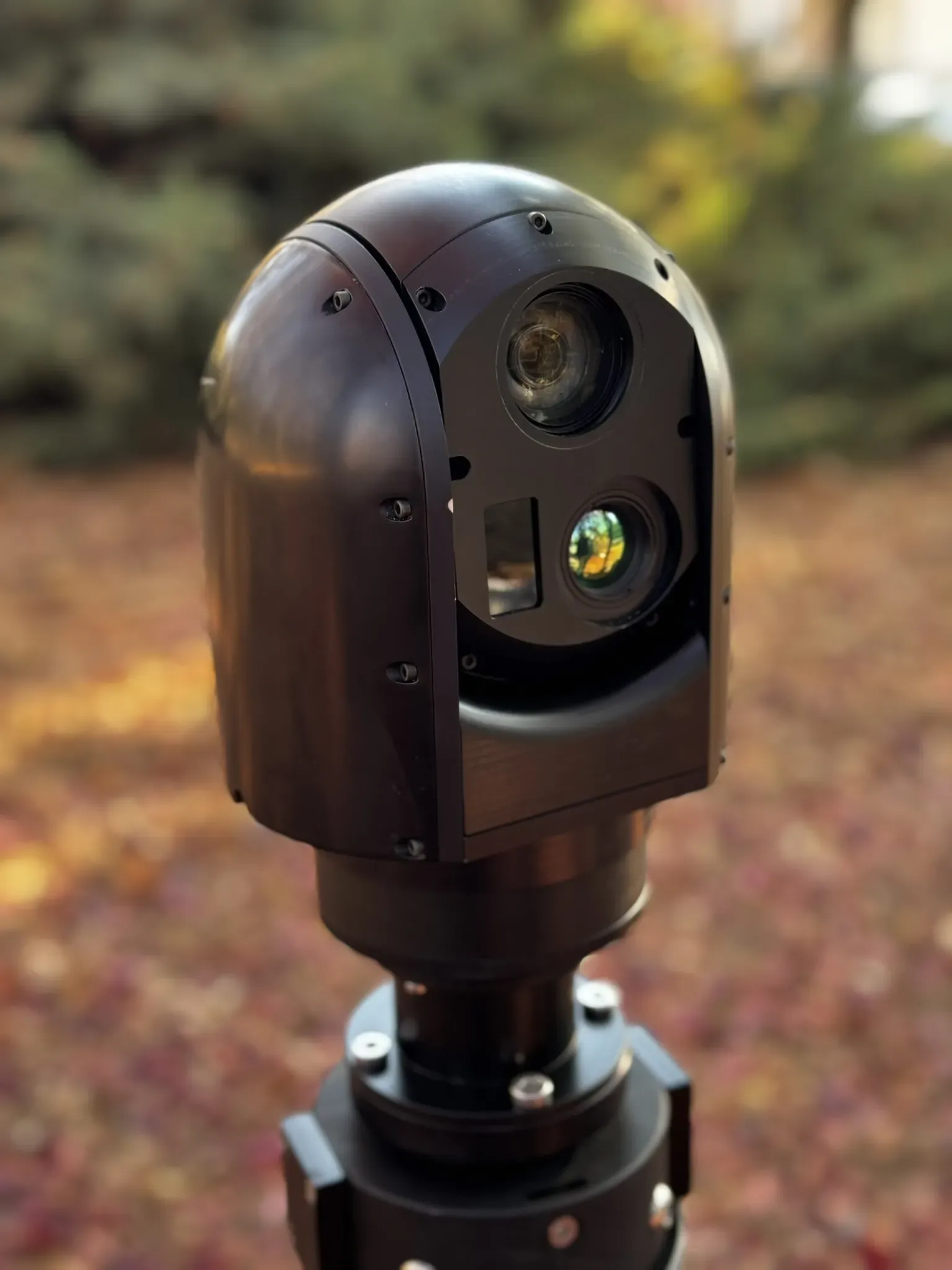

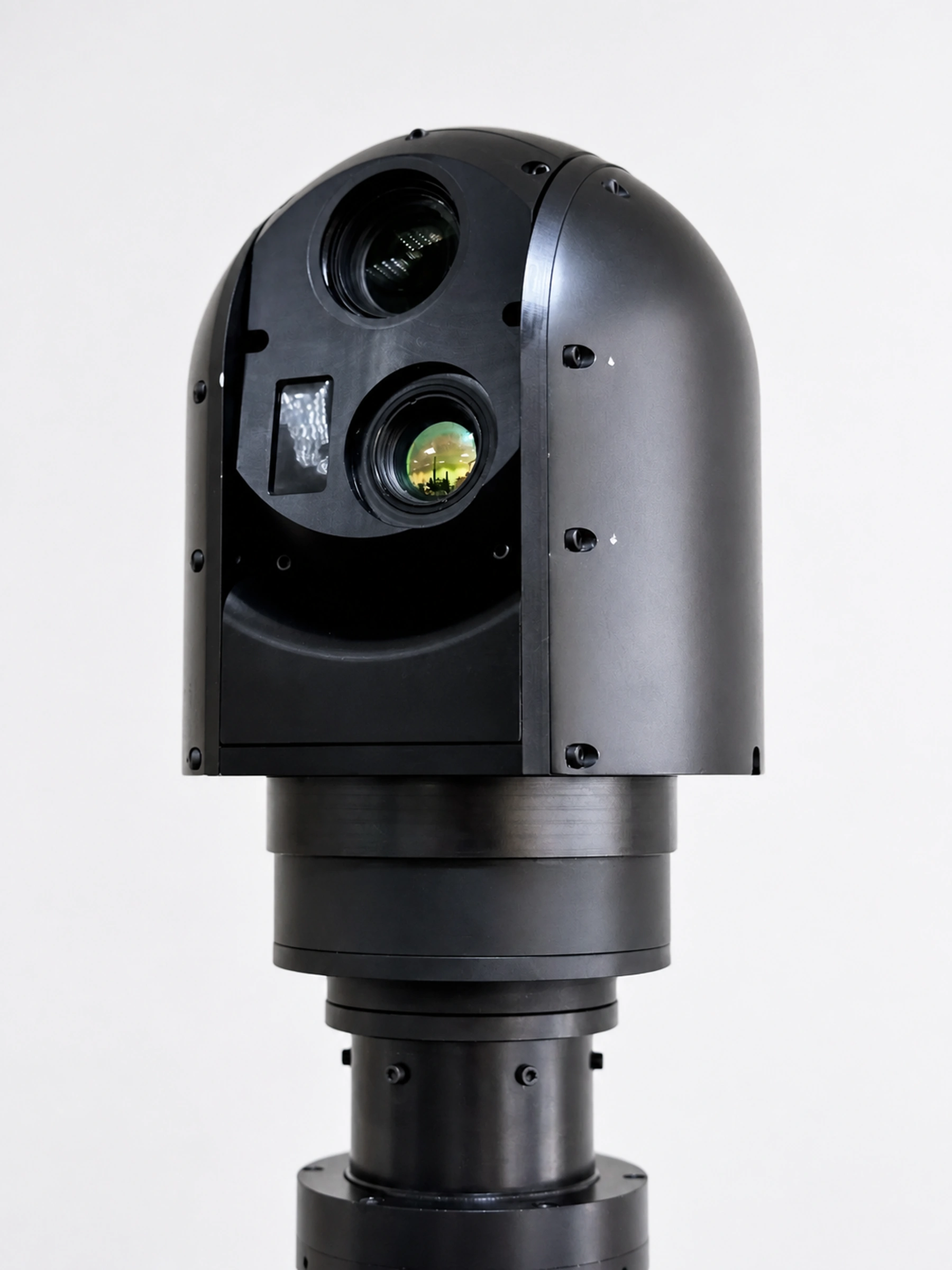

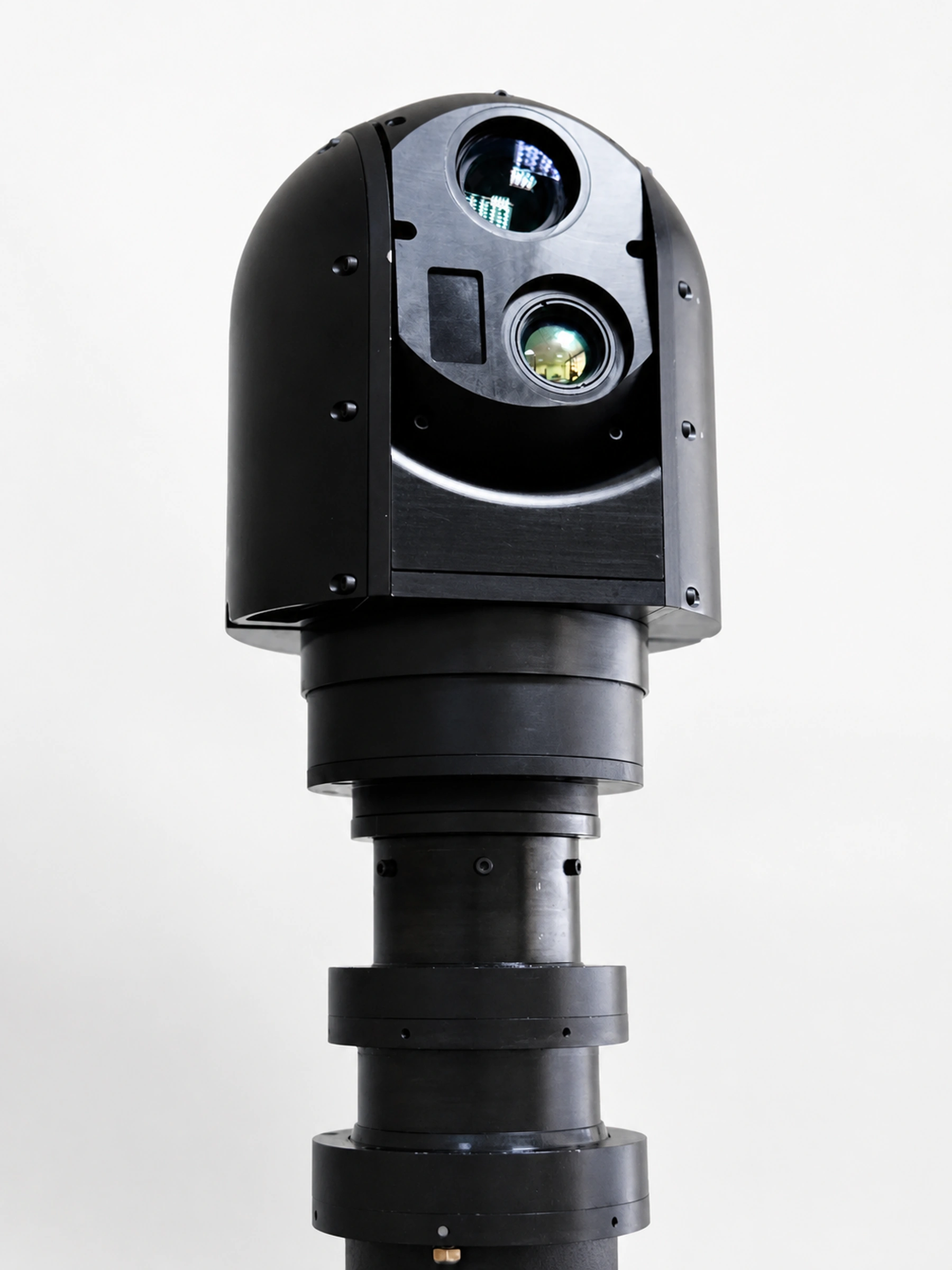

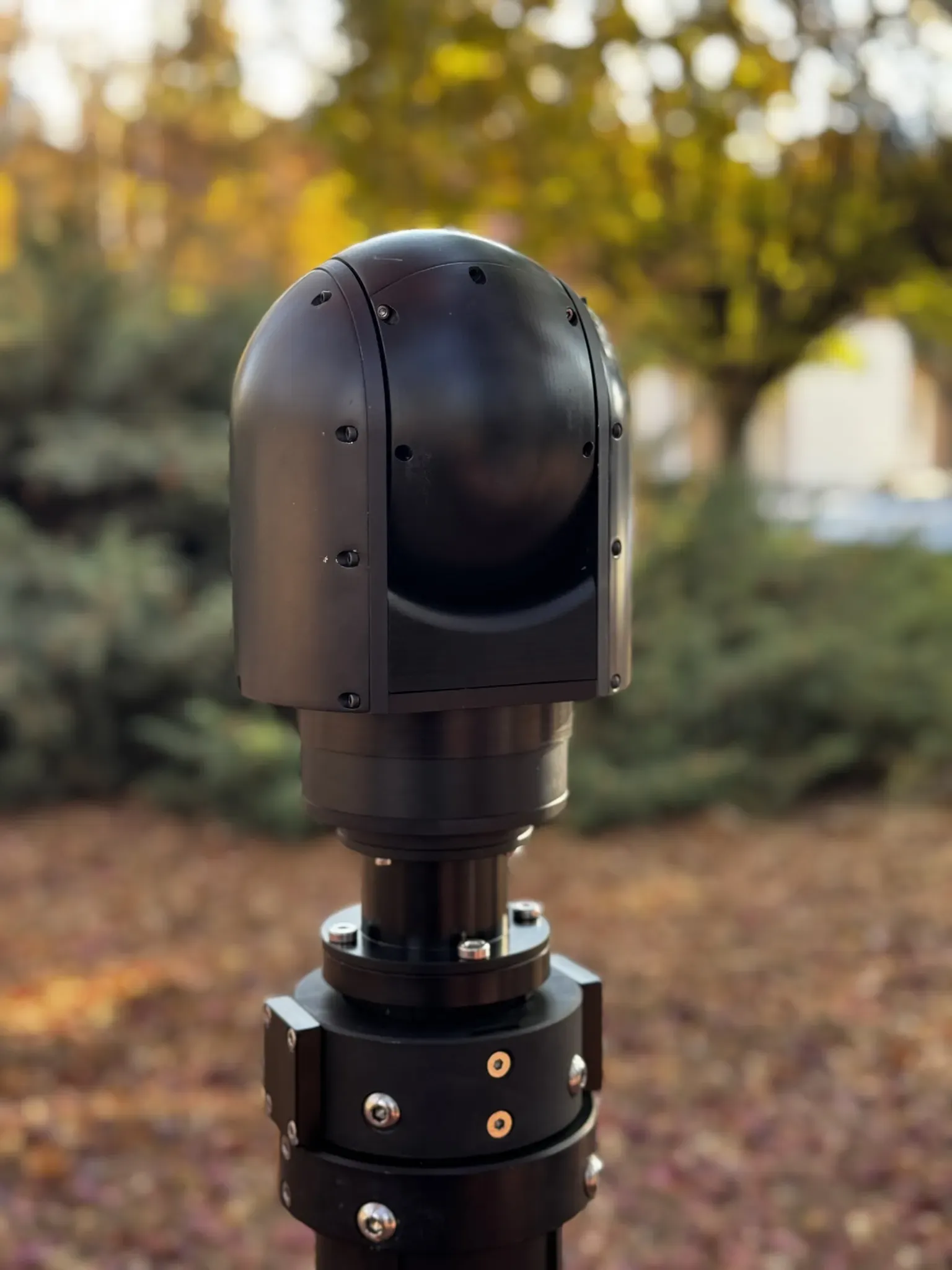

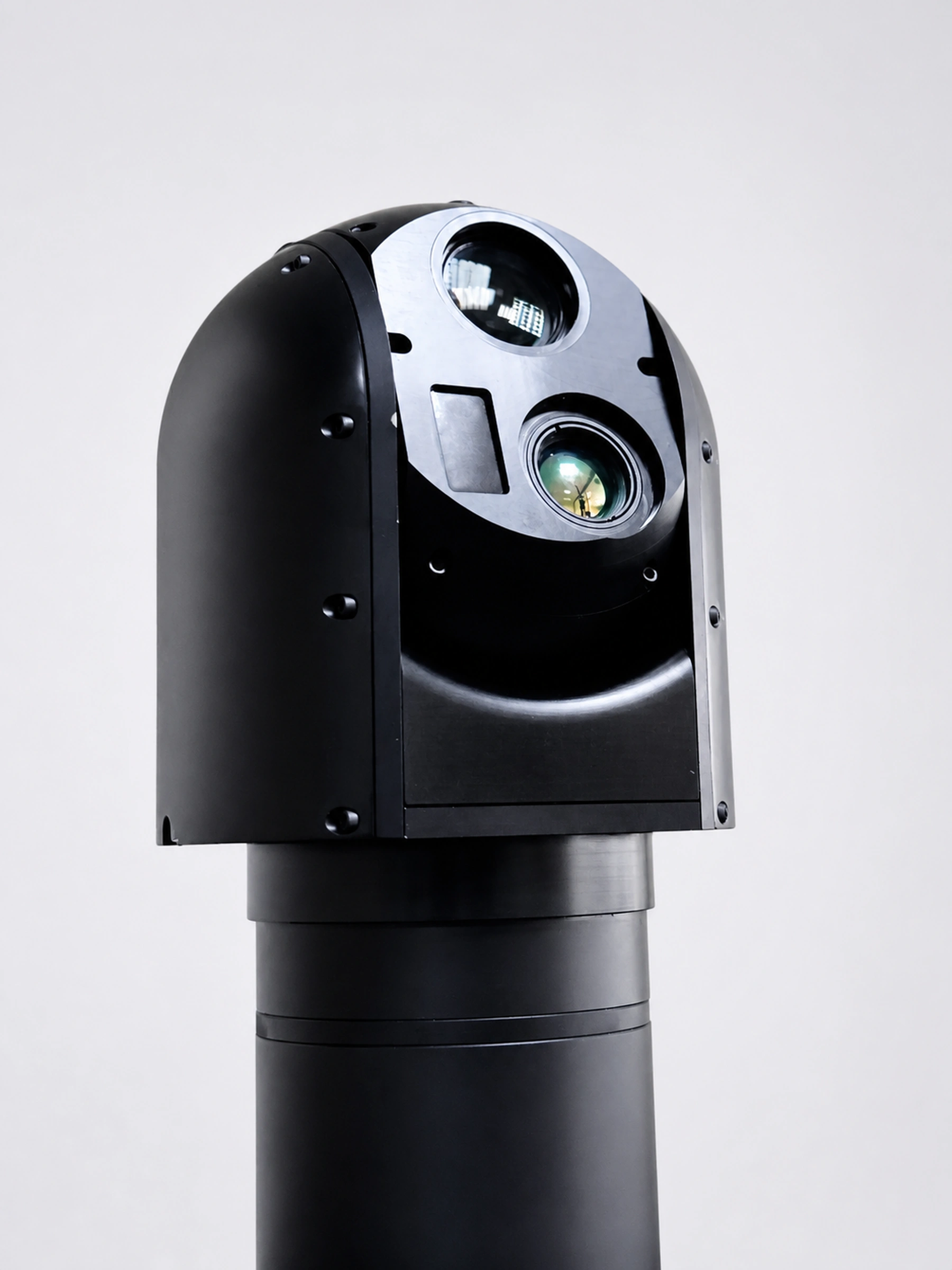

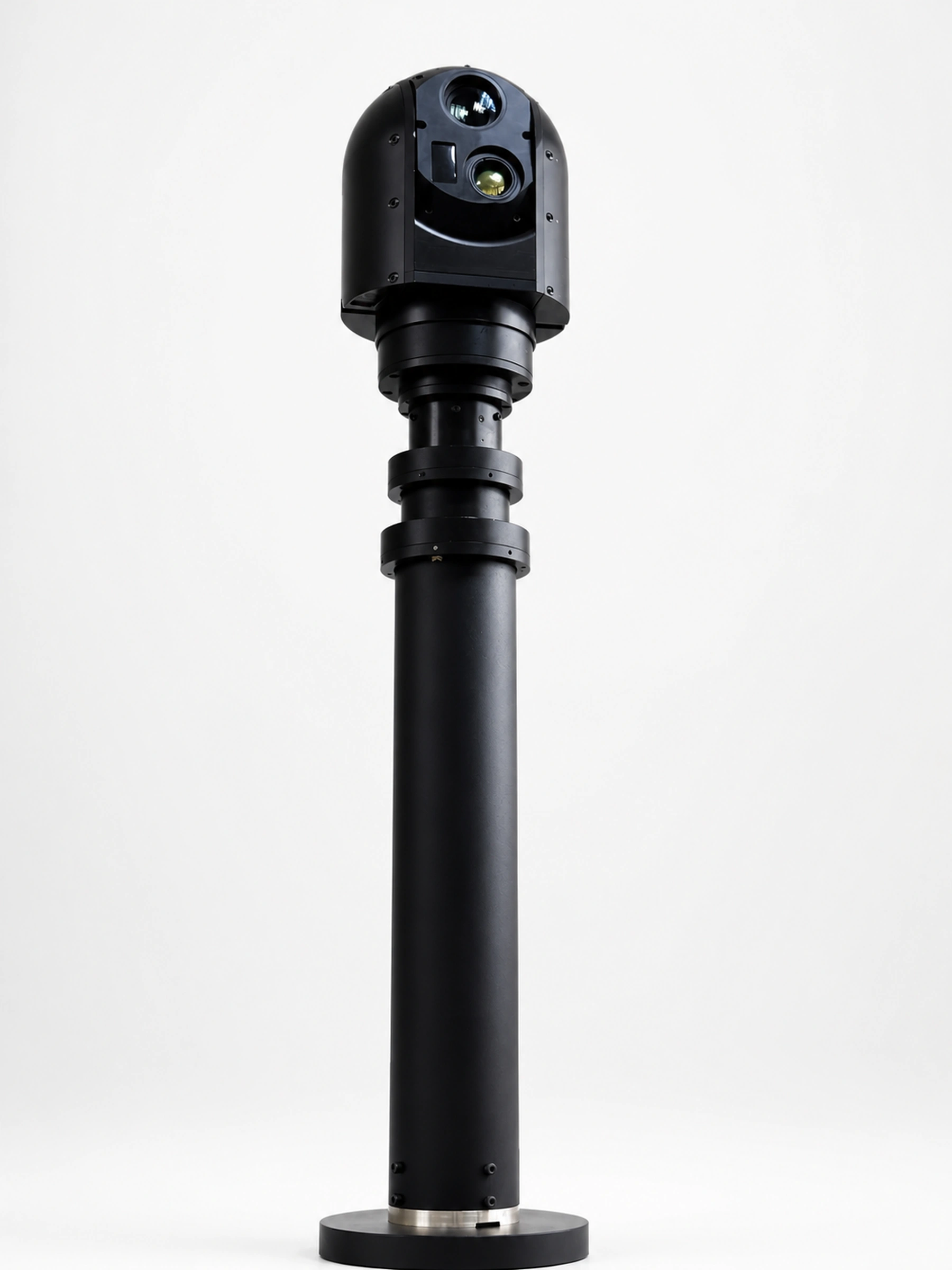

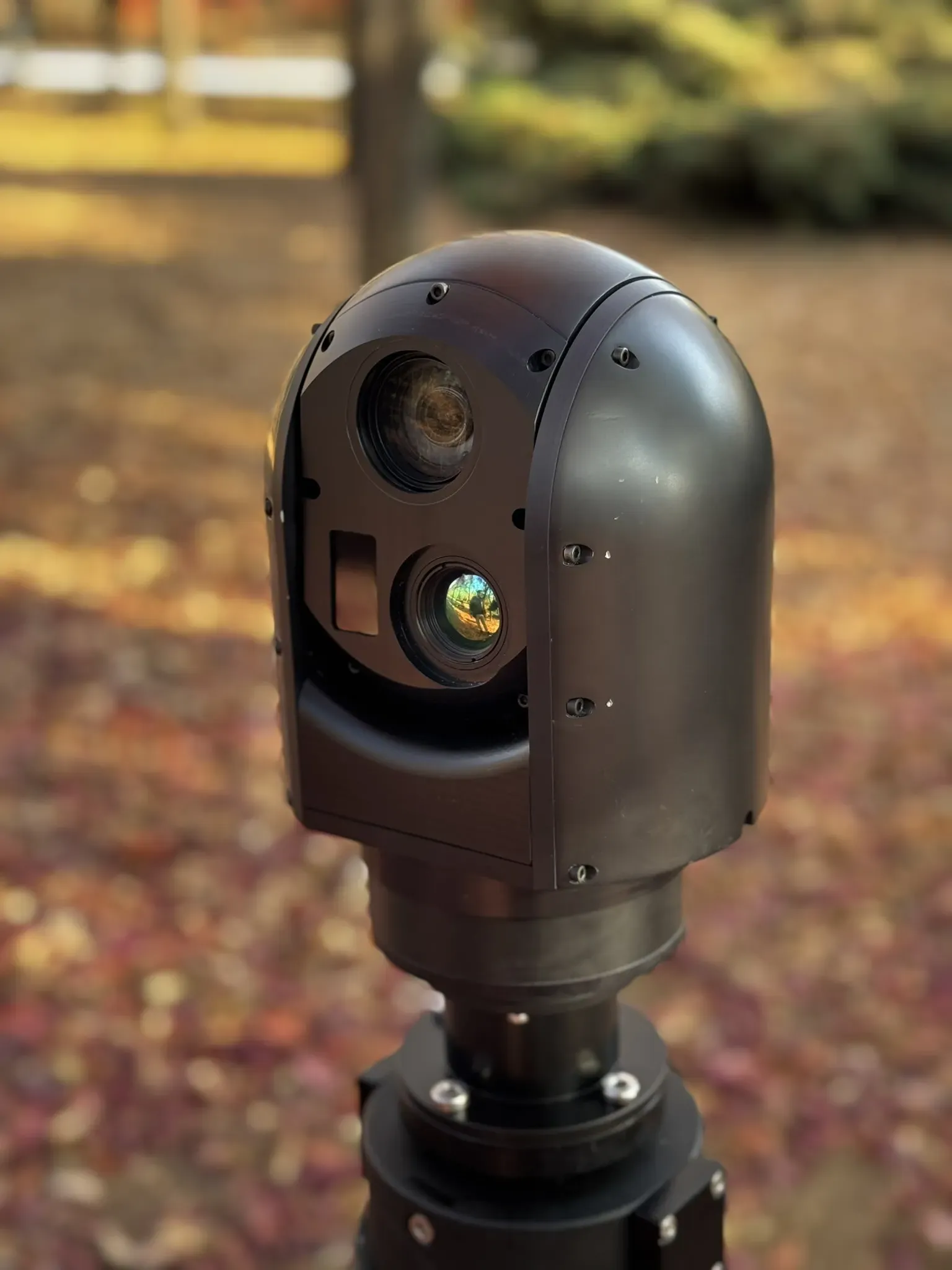

Galeri

Kareyi tam boyutta açmak için üzerine tıklayın.

Seçenekler

Her kod dört karakterdir ve parça numarasının sonuna eklenir; etiket dili kodu en sonda olur.

LCKTLens Temizleme Setiayrı sipariş

LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca

Teknik Özellikler

Performans Parametreleri
Pan ve Tilt – Nominal Hız	180 °/s
Pan – Eksen Aralığı	360° sürekli
Tilt – Eksen Aralığı	±45°
Ağırlık	4,6 kg

Termal Kamera Modülü
Spektral Bant	LWIR
Dedektör	640 × 512 px
Piksel Boyutu	12 µm
NETD	50 mK
MRTD	500 mK
Termal Objektif	25 mm
Termal Optik Yakınlaştırma	Yok
Termal Yatay Görüş Alanı	17,7°
Termal Dijital Yakınlaştırma	12×

EO Kamera Modülü
Çözünürlük	1.920 × 1.080 px
EO Optik Yakınlaştırma	30×
EO Yatay Görüş Alanı	63,7-2,3°
EO Dijital Yakınlaştırma	12×
Minimum Aydınlanma – Yüksek Hassasiyet	0,01 lx
Odaklama Sistemi	Otomatik

Lazer Mesafe Ölçer
Ölçüm Menzili	5-5.000 m
Lazer Dalga Boyu	1,5 µm
Lazer Tipi	Göze zararsız

Takip Birimi
Takip Birimi Stabilizasyonu	İki eksenli IMU ve enkoder tabanlı çift çevrim
Veri Yenileme Hızı	25 Hz
Çıkış Gecikmesi	100 ms
Hedef Boyutu	16 × 16-128 × 128 px

Elektrik ve Arayüz
Güç Tüketimi (Maks.)	150 W
Çalışma Gerilimi	18-32 VDC
Haberleşme Arayüzü	RS-422
Haberleşme Arayüzü (İsteğe bağlı)	Ethernet
Konnektör Tipi	MIL-DTL-38999
Video Çıkışı 1	HD-SDI
Video Çıkışı 2	Ethernet

Mekanik Veriler
Çap	160 mm
Yükseklik	256 mm
Malzeme – Ana Gövde	Alüminyum 6061-T6
Yüzey İşlemi	Elektrostatik toz boya
Standart Renk	RAL 9005 Mat Siyah

Aksesuarlar
Montaj Kılavuzu	1 × Kurulum Kılavuzu

Çevresel Kalifikasyonlar
Çevresel Standart	MIL-STD-810G
Yüksek Sıcaklık (Çalışma)	Metot 501.5, Prosedür II, +60 °C
Yüksek Sıcaklık (Depolama)	Metot 501.5, Prosedür I, +70 °C
Düşük Sıcaklık (Çalışma)	Metot 502.5, Prosedür II, -32 °C
Düşük Sıcaklık (Depolama)	Metot 502.5, Prosedür I, -40 °C
Düşük Basınç (Çalışma)	Metot 500.5, Prosedür II, 10.500 ft
Düşük Basınç (Depolama)	Metot 500.5, Prosedür I, 37.000 ft
Yağmur	Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk
Tuz Sisi	Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim
Savrulan Toz	Metot 510.5, Prosedür I
Savrulan Kum	Metot 510.5, Prosedür II
Titreşim	Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3
Şok	Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok

EMI / EMC
EMI/EMC Standardı	MIL-STD-461G
CE102	Güç Hatları, 10 kHz – 10 MHz
CS101	Güç Hatları, 30 Hz – 150 kHz
CS114	Toplu Kablo Enjeksiyonu, 10 kHz – 200 MHz
CS115	Toplu Kablo Enjeksiyonu, Darbe Uyarımı
CS116	Sönümlü Sinüzoidal Geçici Rejim, 10 kHz – 100 MHz
CS118	Personel Kaynaklı Elektrostatik Boşalma
RE102	Elektrik Alan, 10 kHz – 18 GHz
RS103	Elektrik Alan, 2 MHz – 18 GHz
