Üçayak Sistemleri
TMM10
Orta Sınıf Üçayak
TMM10, taktik radarlar ve keşif optikleri için tasarlanan, kalın cidarlı eloksallı borularla 60 kg’a kadar faydalı yük taşıyan orta sınıf üçayaktır (tripod).
- 40 kg Yük
- 1.266 mm Açık Boy
- 5,2 kg Ağırlık
- 1.266 mm
- Açık Yükseklik
- 40 kg
- Anma Faydalı Yükü
- 5,2 kg
- Ağırlık
Öne Çıkanlar
01Kapasite
4,3 kg üçayakla 60 kg kapasite
Hafif konfigürasyonun ağırlığı 4,3 kg’dır ve 60 kg faydalı yük taşır. Yükü kalın cidarlı eloksallı borular taşıdığından çelik bir üçayağın gerektireceği kütleye ihtiyaç kalmaz.
- Konfigürasyona göre 40–60 kg yük
- Çalışma yüksekliği 864–1.266 mm
02Aletsiz ayak
Ayak tipi alet olmadan değiştirilir

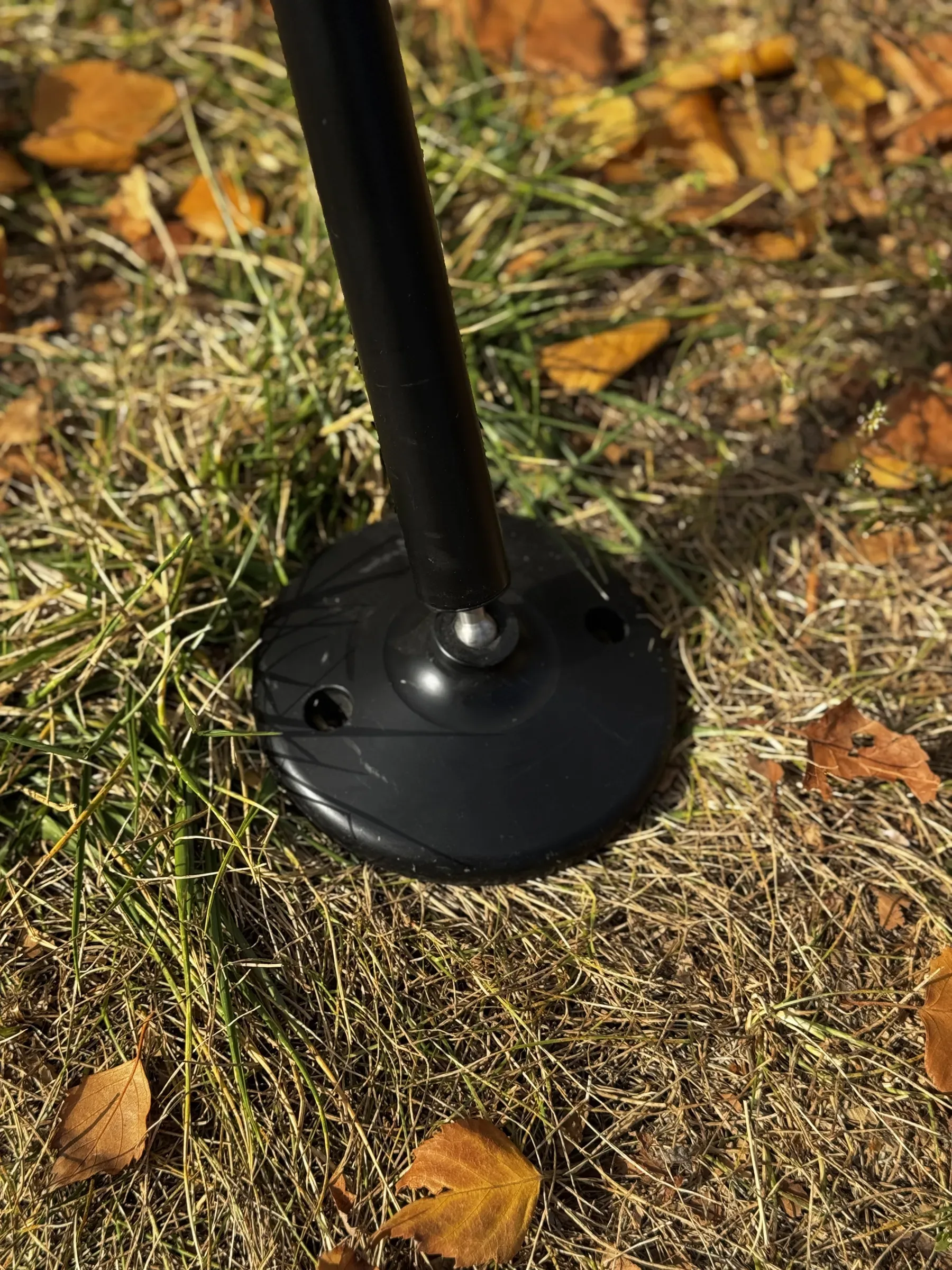

Ayaklar elle sökülüp takıldığından üçayak, yumuşak zeminden sert zemine alet çantası açılmadan geçer. Ayak plakası, pim seti ve bağlama seti isteğe bağlı sunulur.
- Zemin ankraj ve pimleme özelliği
- İki ila üç ayak kademesi

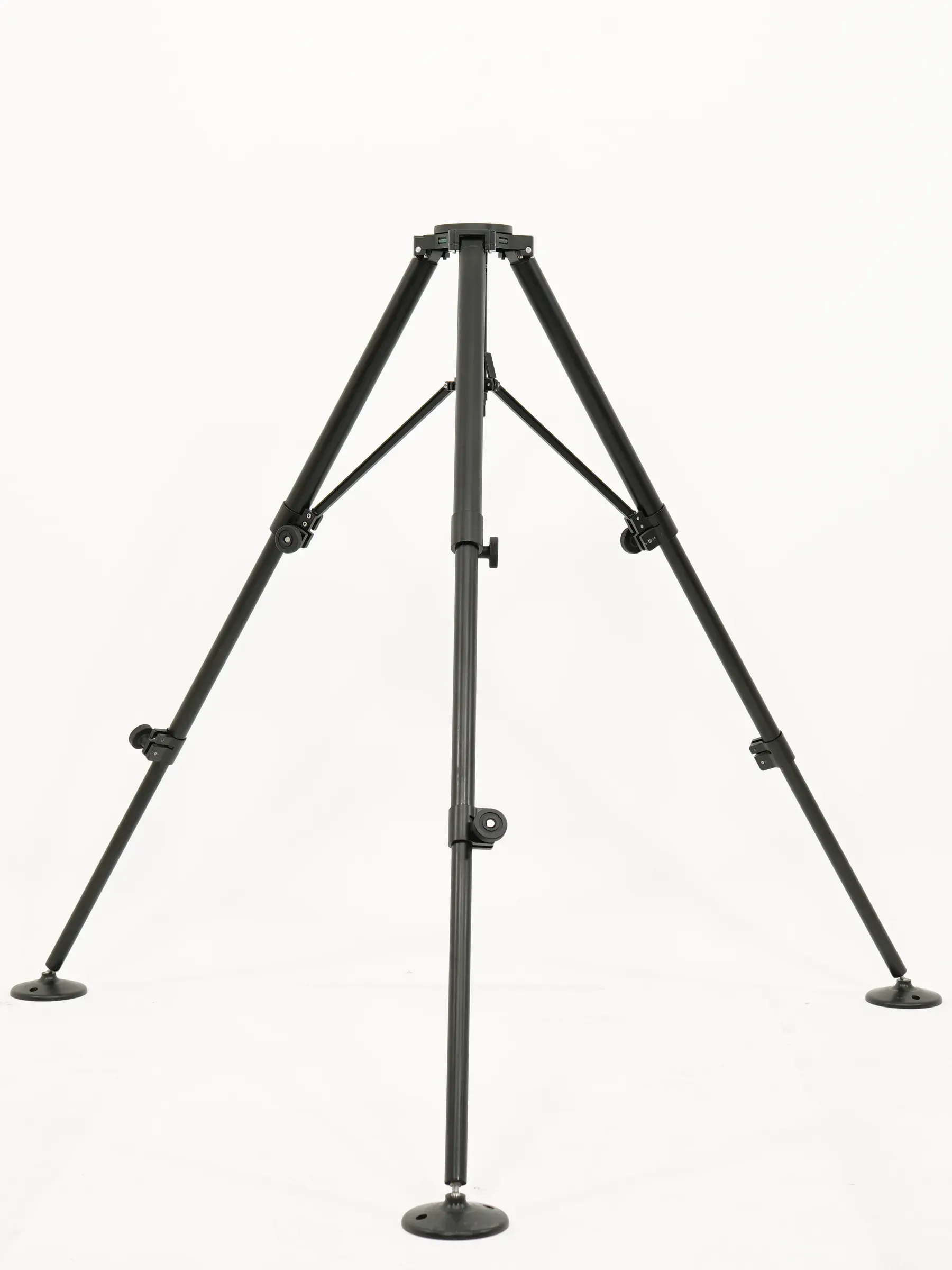

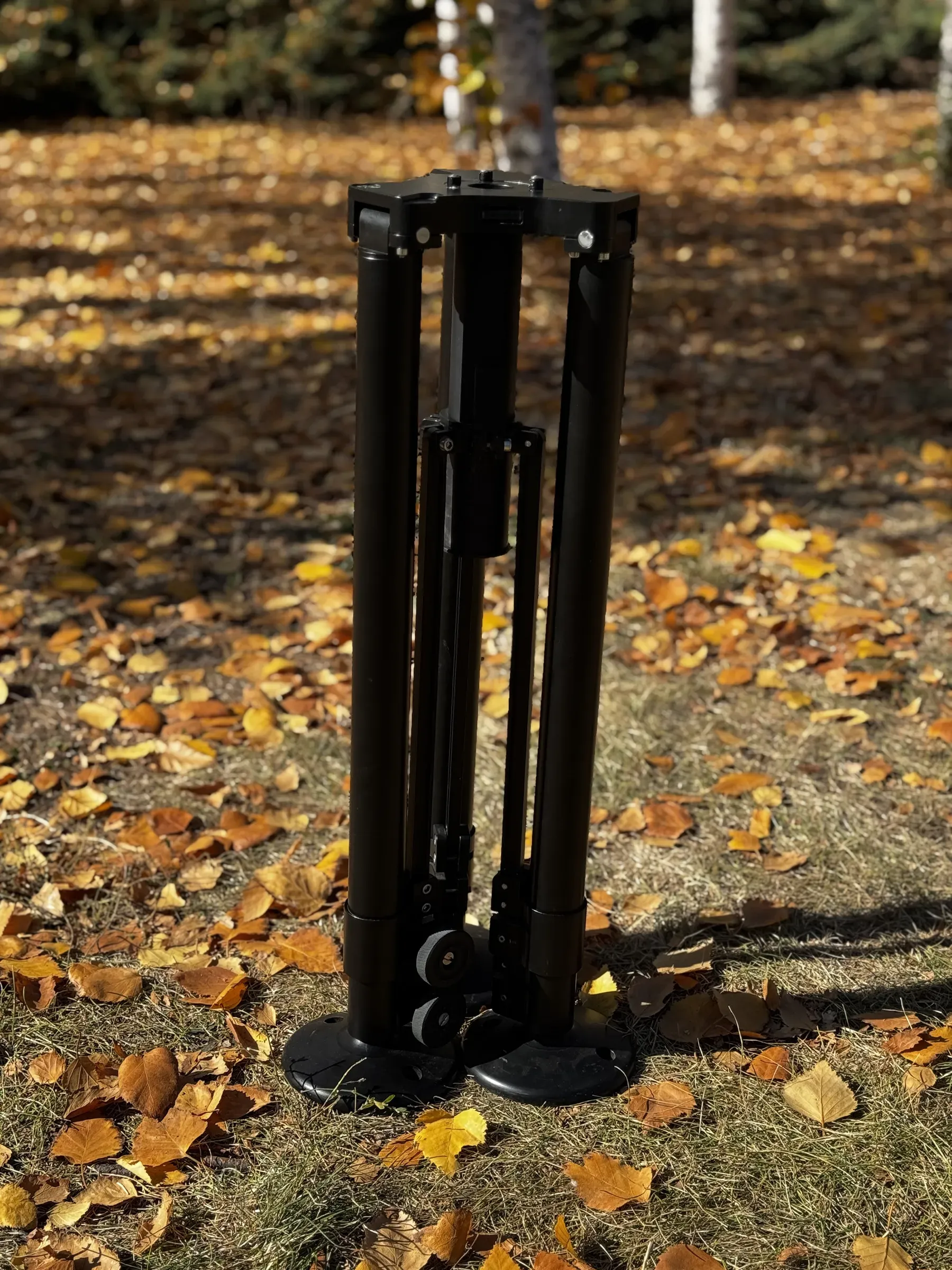

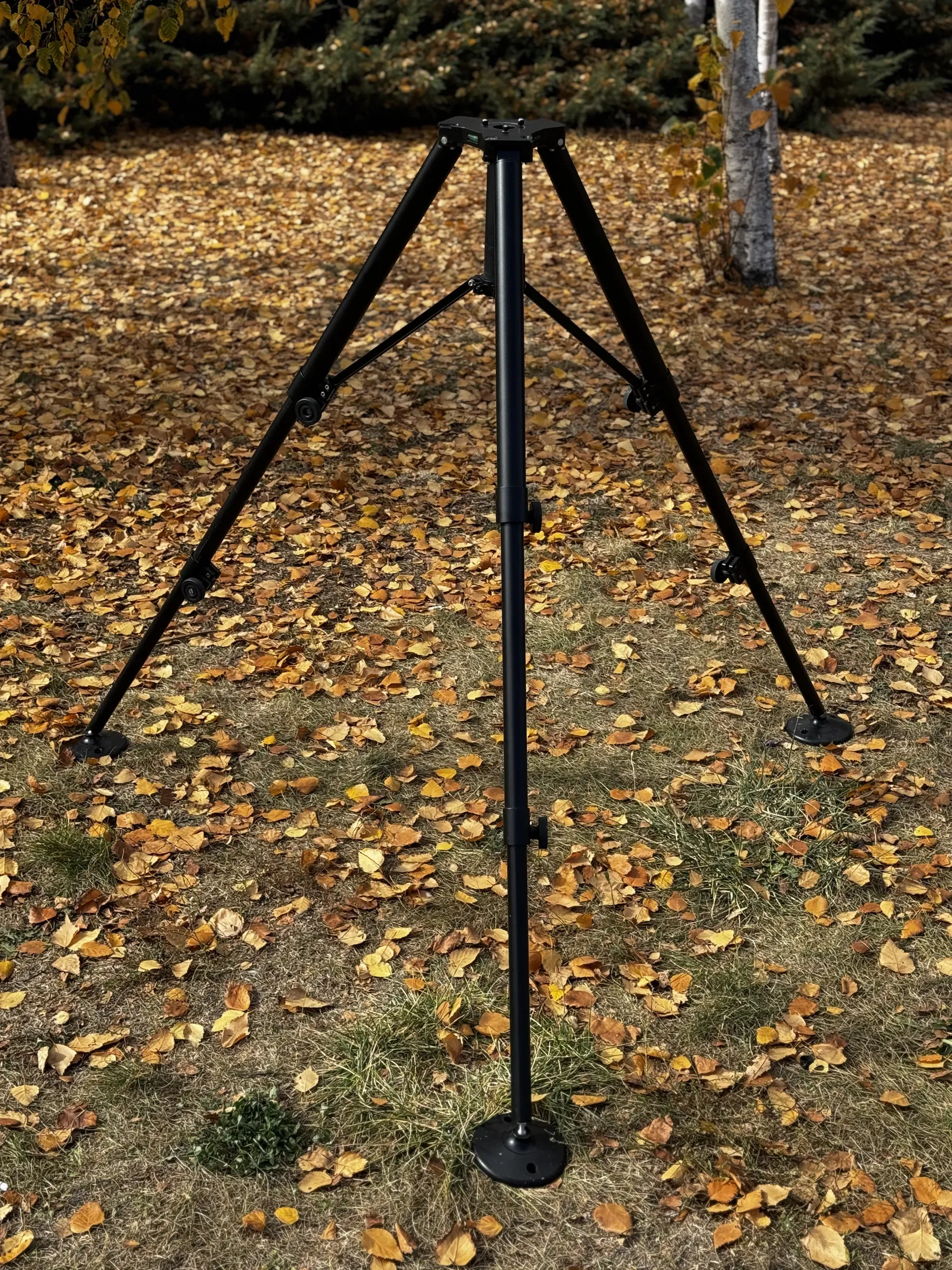

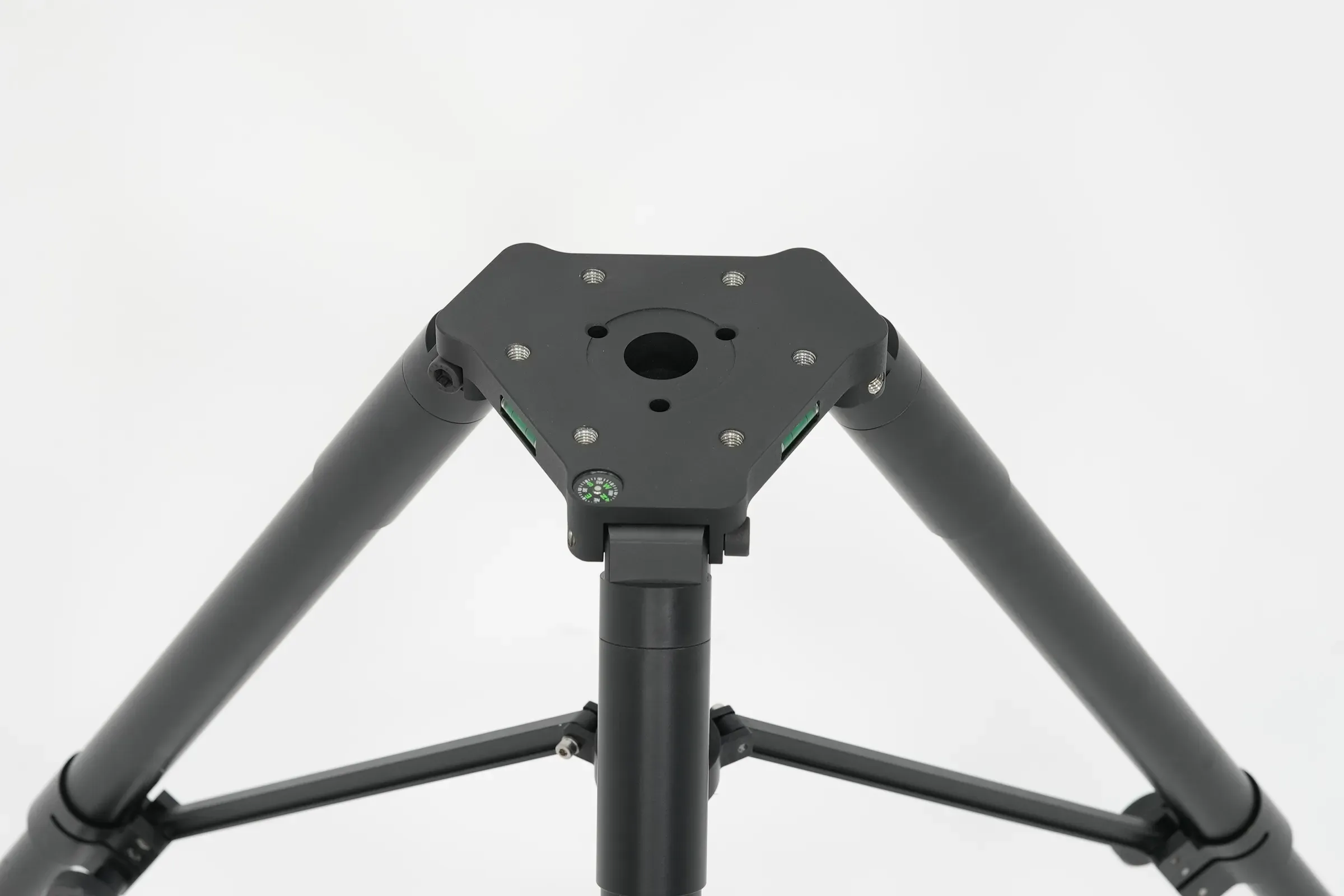

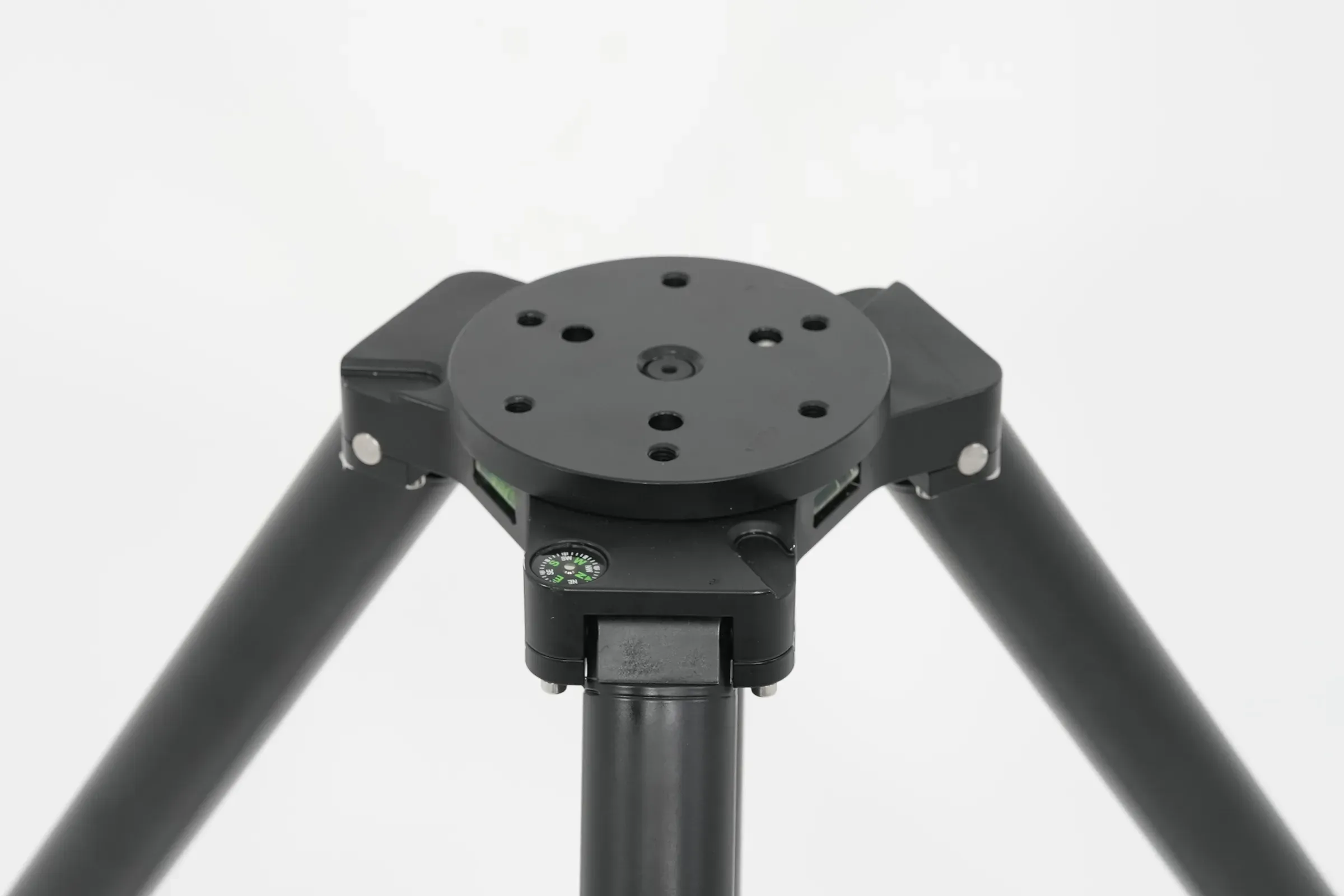

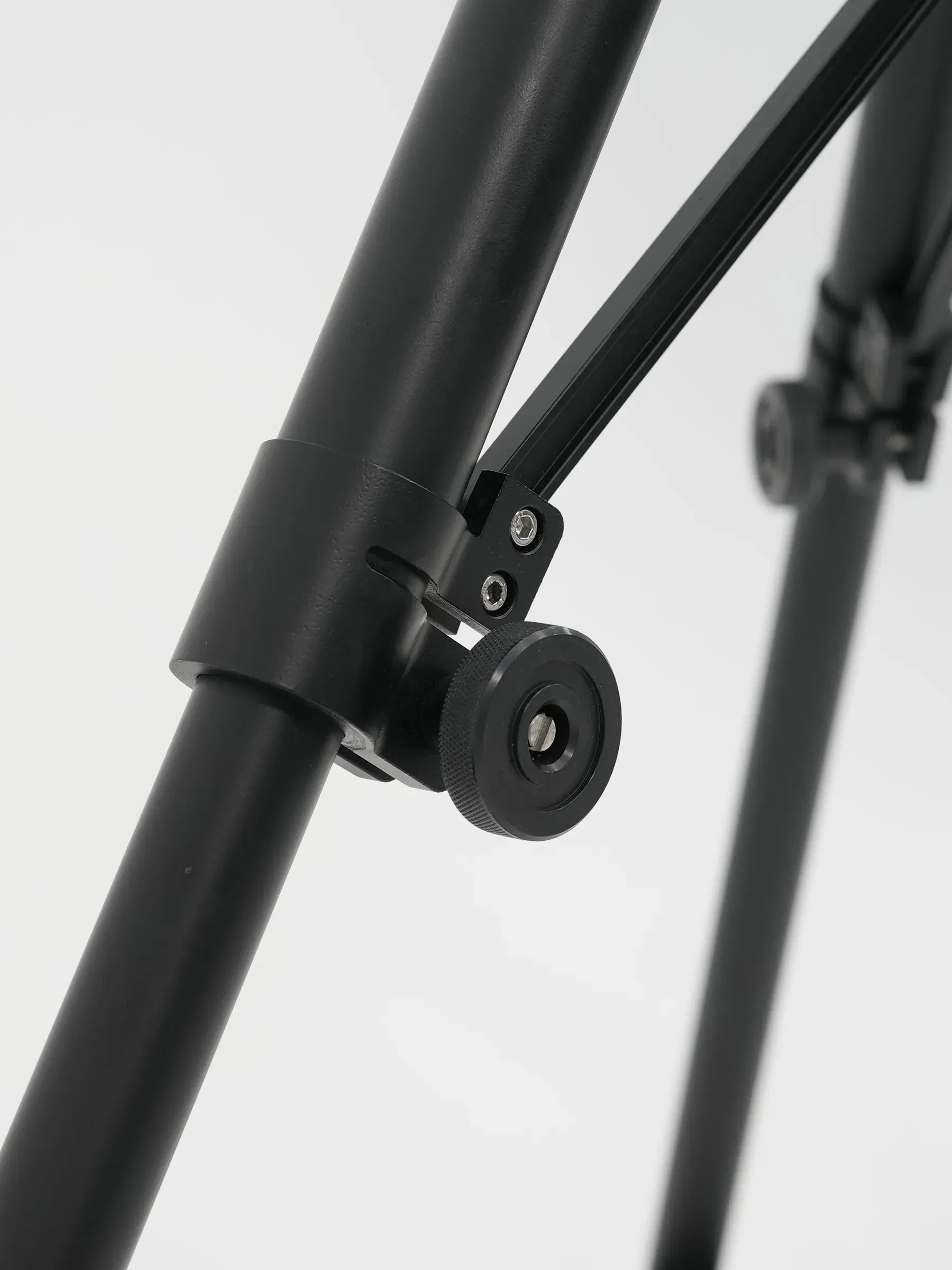

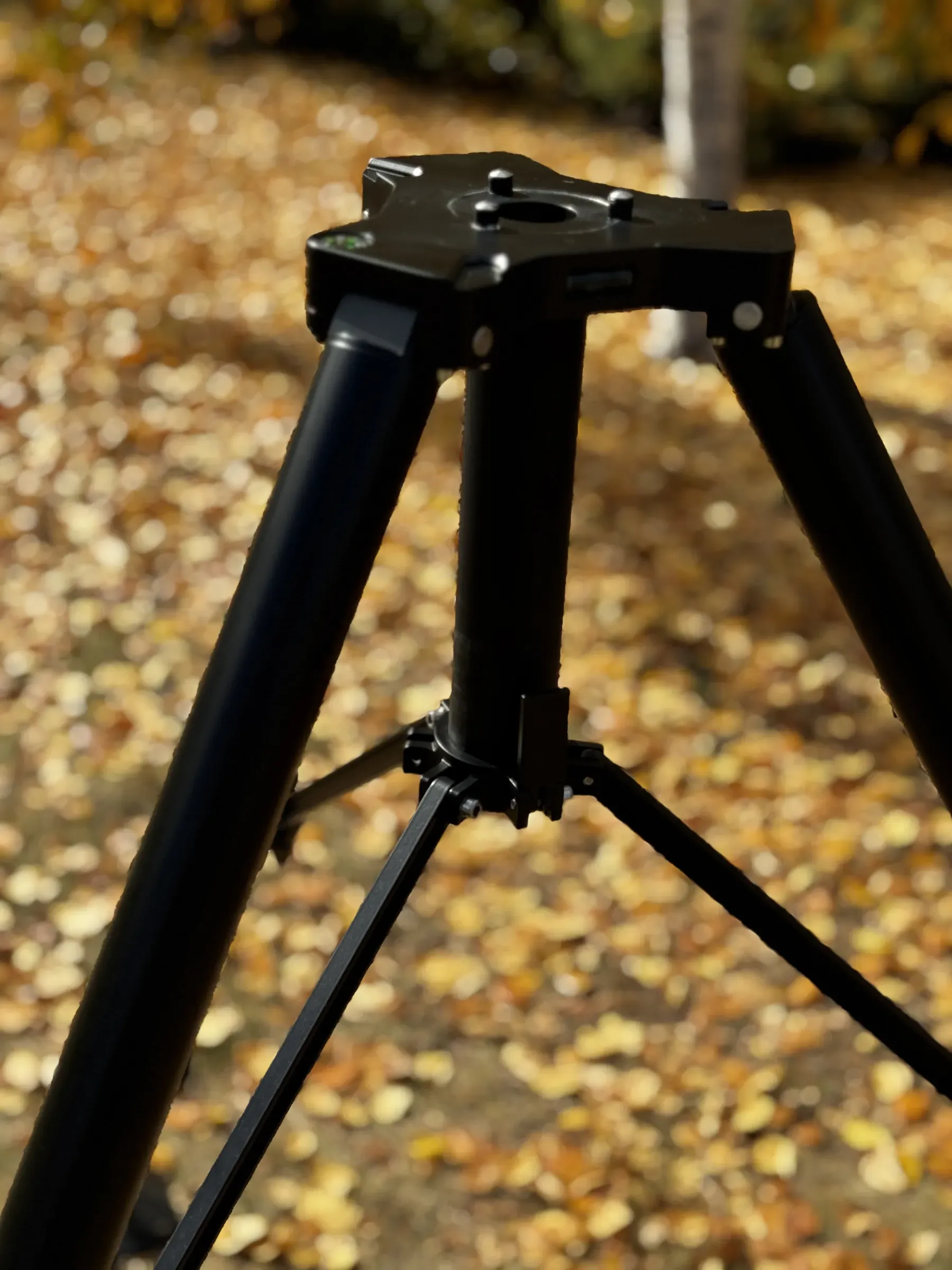

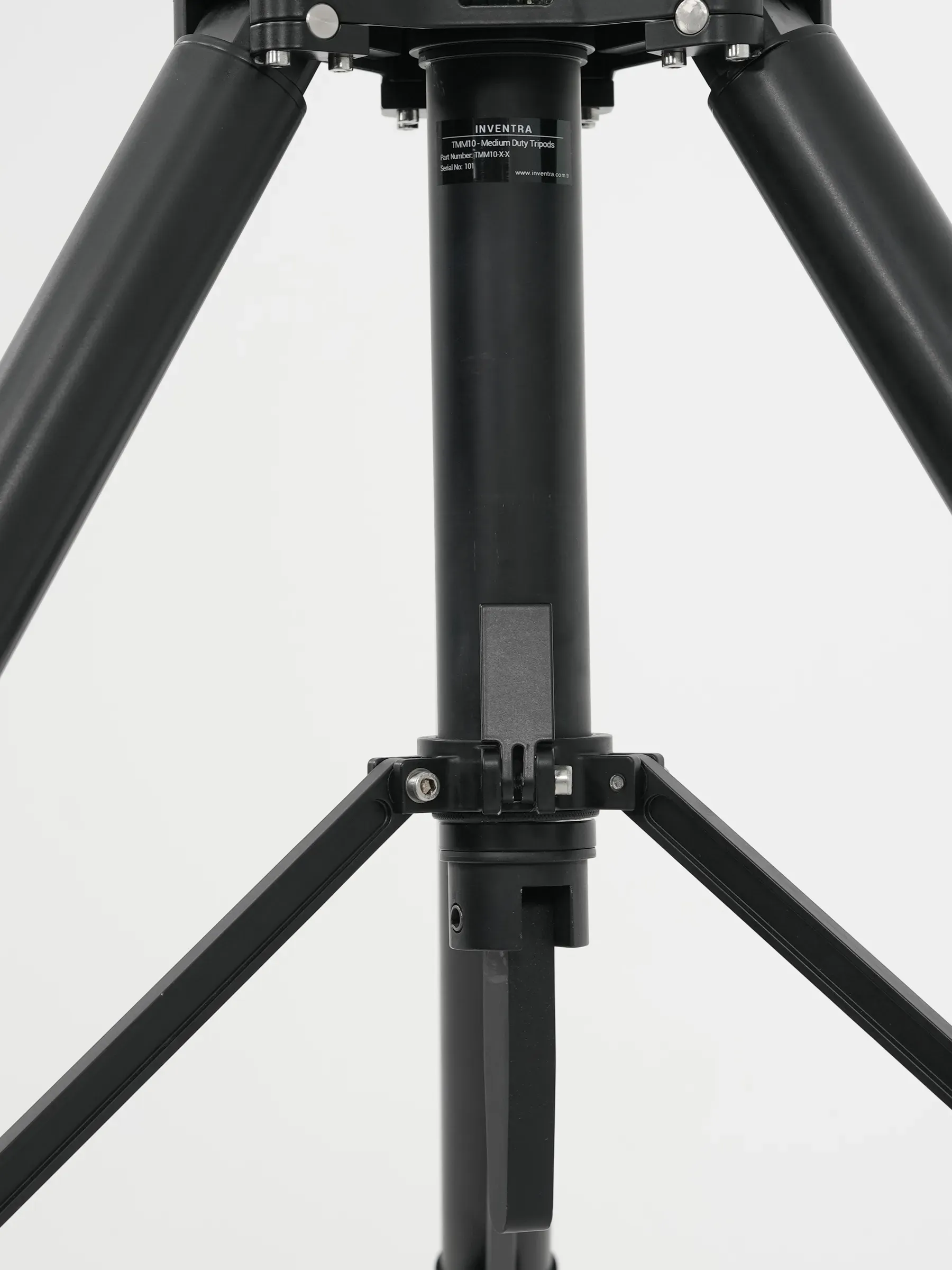

Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Konfigürasyonlar
| Parça Numarası | Kapalı Boymm | Açık Boymm | Yükkg | Ağırlıkkg | Yarıçapmm | Kademe |
|---|---|---|---|---|---|---|
| TMM10-0637-1266-0040Standart | 637 | 1.266 | 40 | 5,2 | 875 | 3 |
| TMM10-0588-0864-0060 | 588 | 864 | 60 | 4,3 | 632 | 2 |
Seçenekler
- FTCLAyak TipiTırnaklı ayak
- FTSPAyak TipiSivri ayak
- FTBLAyak TipiBilyalı ayak
- PCBGPedli Taşıma Çantasıayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Açık Yükseklik | 1.266 mm |
|---|---|
| Kapalı Yükseklik | 637 mm |
| Anma Faydalı Yükü | 40 kg |
| Ayak Tipi | Düz taban |
| Ağırlık | 5,2 kg |
| Açık Yarıçap | 875 mm |
|---|---|
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Kademe Sayısı | 3 |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık (Çalışma) | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık (Depolama) | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık (Çalışma) | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık (Depolama) | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç (Çalışma) | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç (Depolama) | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C’de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür IV, taşıma sandığı içinde nakliye düşürme |
Dokümanlar
- Teknik veri sayfasıİndirilebilir — PDF, İngilizce, 233 KB
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
