İhtiyaç
Hareketli araçta sınırlayıcı etken sensör çözünürlüğü değil, görüş hattı kararlılığıdır.
Serideki her gimbal MIL-STD-810G taktik zırhlı araç titreşimi ve 20 g fonksiyonel şok için kalifiye edilmiştir ve IMU veya fiber jiroskop tabanlı çift çevrim stabilizasyon kullanır. Seçimi görevin gerektirdiği stabilizasyon değerine göre yapın: durumsal farkındalık için 0,1 derece, uzun menzilli gözlem için 0,005 derece, görüntüleyicinin bir silah sistemini beslediği yerde 50 mikroradyanın altında. Araç hareket hâlindeyken kullanılabilen mastlar ultra kararlı seride yer alır.
Adım 01
Sensör
Araçta sensör hareket hâlinde kullanılır; bu yüzden stabilizasyon sonradan eklenen bir seçenek değil ilk spesifikasyondur. Seride iki eksen stabilizasyon 0,05 dereceden 0,003 dereceye iner; sıkı değerler ikincil enkoderli çift çevrim kontrolünden veya fiber jiroskoptan gelir.
Adım 02
Pozisyoner
Araç tavanı zarfı belirler. Entegre pozisyonerli bir gimbal yüksekliği düşük tutar; ayrı bir pan-tilt daha fazla faydalı yük ve yapılandırılabilir arayüz verir. 400 Nm ve 875 Nm anlık tepe tork, gövde yalpaladığında hareket hâlindeki aracın tahrikten istediğini karşılar.
Adım 03
Yükseltme

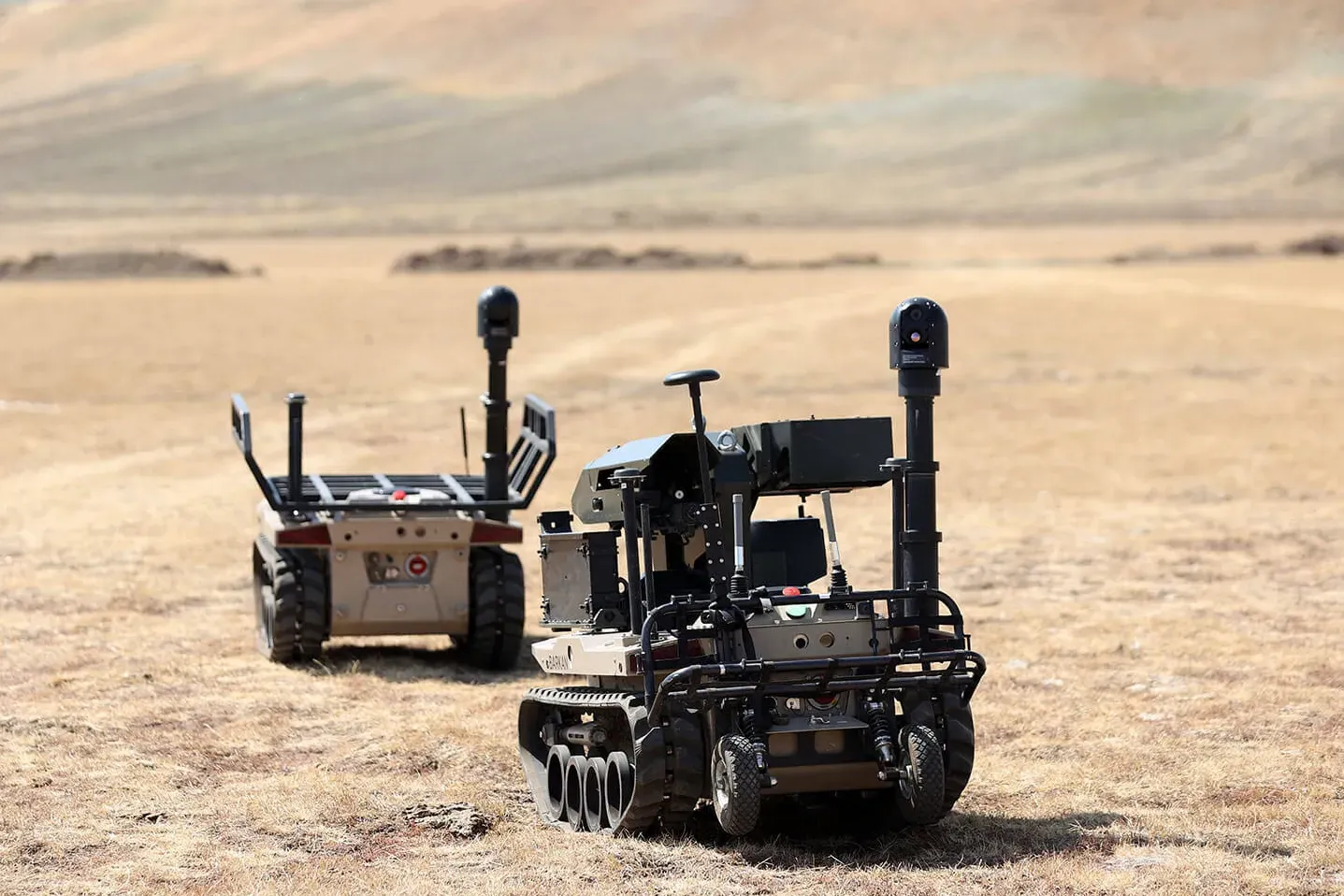

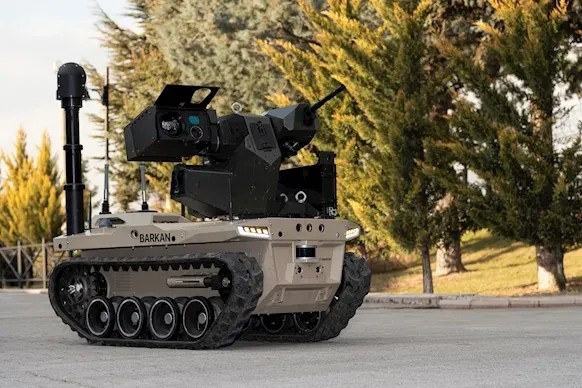

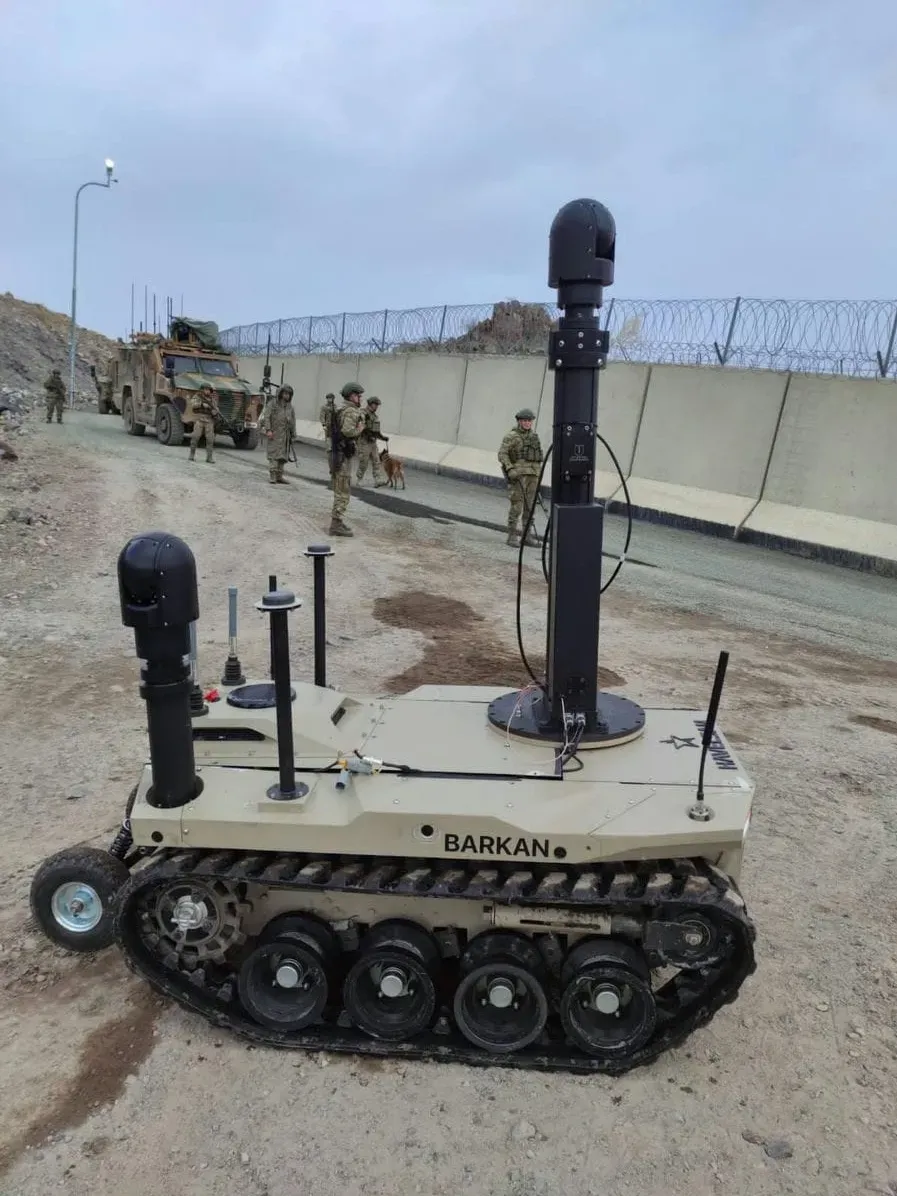

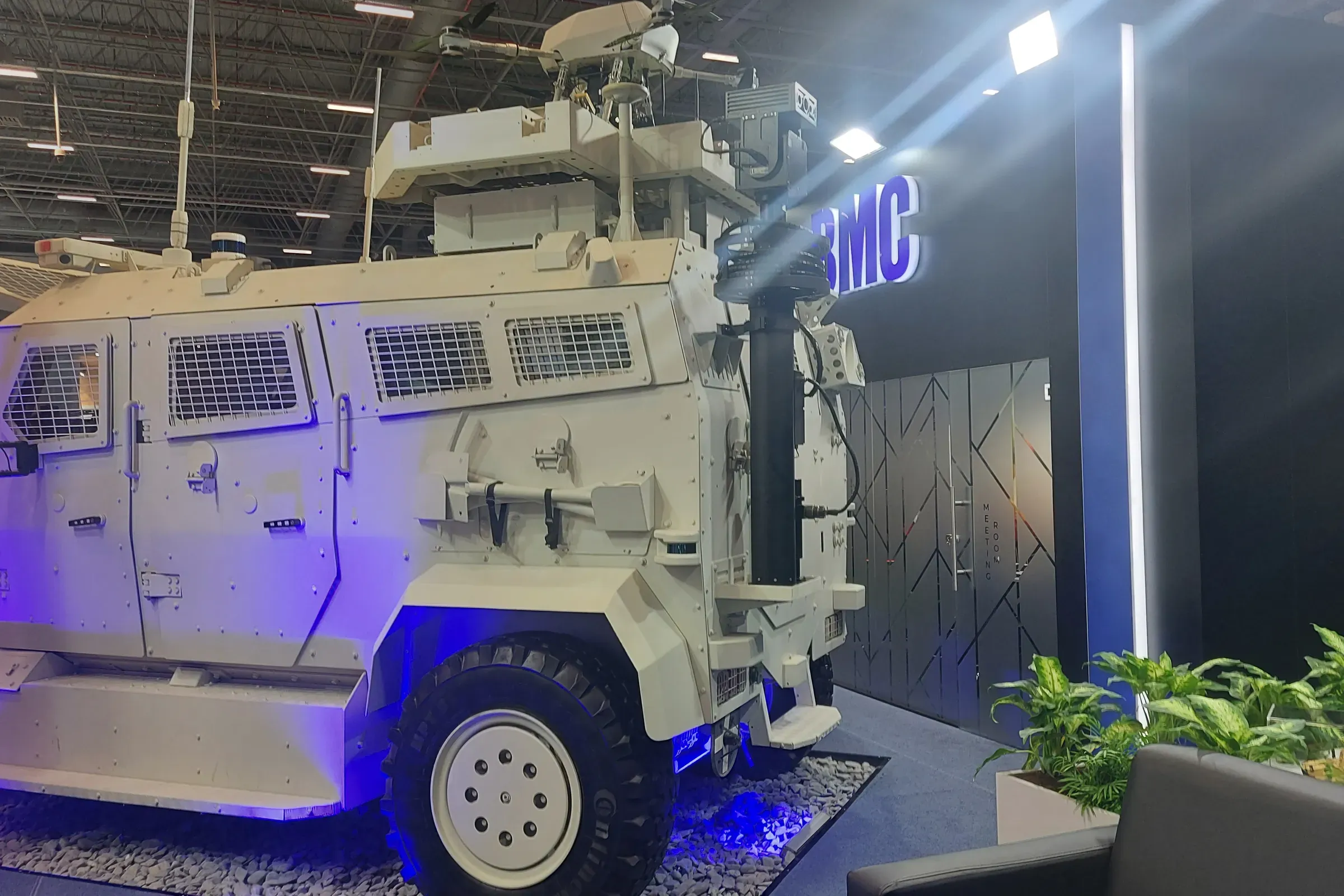

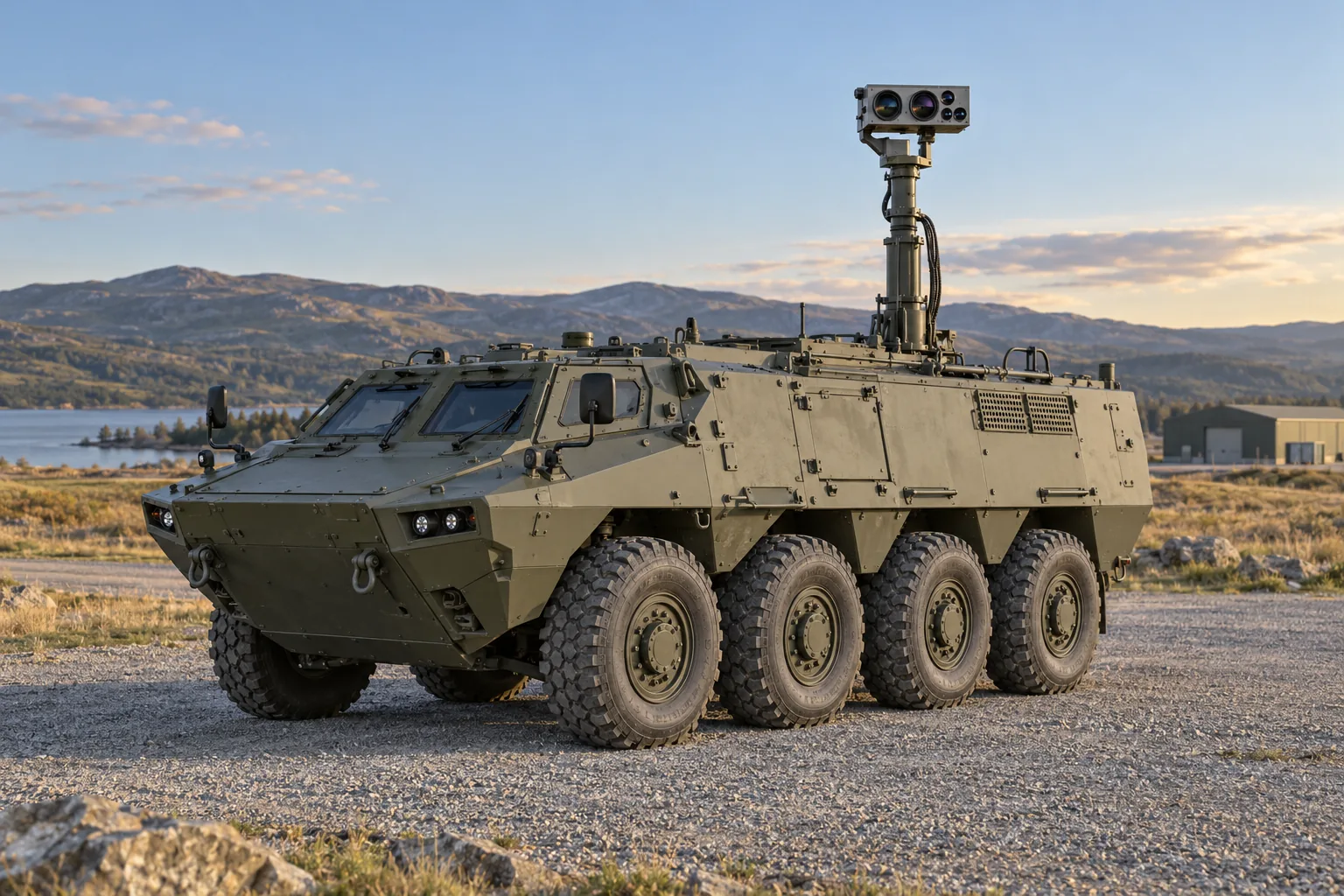

Aracın bir set veya duvarın üstünü görmesi gerektiğinde, kompakt elektromekanik bir mast sensörü aracı terk etmeden yükseltir. Burada belirleyici sayı kapalı yüksekliktir; köprü ve hangar kapısı altından geçmesi gerekir.
Seçimi ne belirler
- Stabilizasyon doğruluğu
- Görüntünün hızda kullanılabilir olup olmadığını belirleyen değer. Gimbal ailesinde 0,1 dereceden 0,003 dereceye kadar değişir.
- Tavan zarfı ve ağırlık
- Yükseklik, çap ve kütle, montaj kararını optik kadar belirler.
- Şok ve titreşim sınıfı
- Tekerlekli ve paletli platformlar farklıdır. Seride MIL-STD-810G Metot 516.6 için 20 g ve 40 g / 11 ms değerlerinin ikisi de kalifiye edilmiştir.
- Araç veri yolu ve gücü
- RS-422, RS-485 veya Ethernet üzerinden kontrol ve 20–32 V DC araç beslemesi arayüz paketini belirler.
Sınırı sahanın koyduğu yerler
- Araçta EMI/EMC seçenek değildir: tasarımlar MIL-STD-461'e, konnektörler MIL-DTL-38999'a göre yapılır.
- Slip ring hat sayısı, sürekli dönen bir eksenden neyin geçebileceğini sınırlar: 36 ve 76 hatlı seçenekler Ethernet ve HD-SDI taşır.
Kalifikasyondan Geçmiş Ürünler
Tüm Ürünler| Model | Ürün | Aile |
|---|---|---|

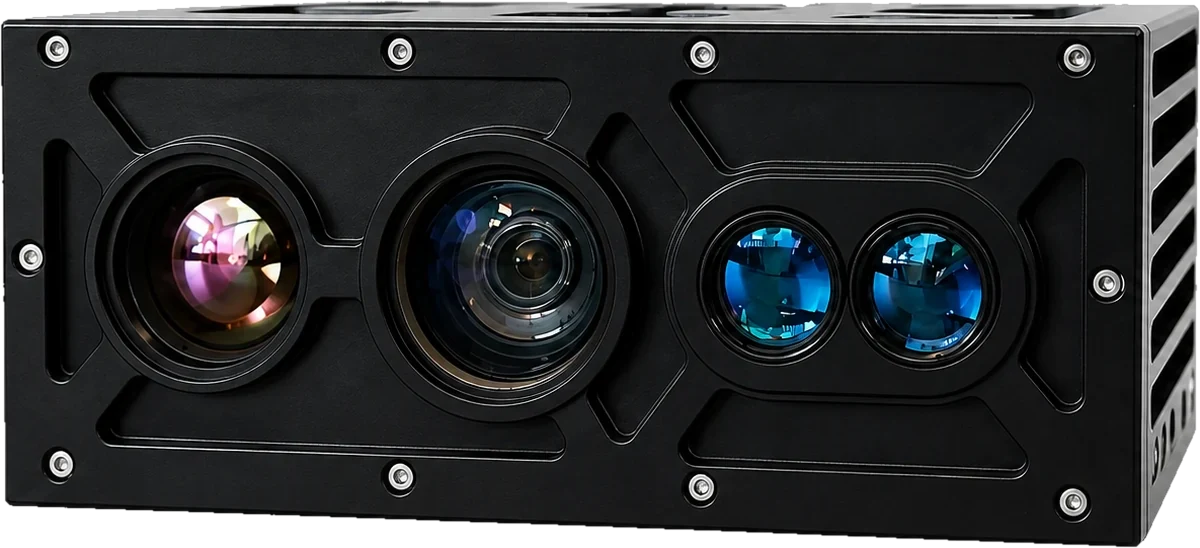

| SEB20 | Çok Kanallı (EO-MWIR-LRF-LD) Termal Görüntüleyici | Termal Görüntüleyiciler |
| SEG14 | Çok Kanallı (EO-LWIR-LRF) Stabilize Gimbal Sistemi | Termal Görüntüleyiciler |
| PED10 | Ultra Hassas Elektromekanik Pan-Tilt | Pan-Tilt ve Pozisyonlama Sistemleri |
| PED12 | Stabilize Elektromekanik Pan-Tilt | Pan-Tilt ve Pozisyonlama Sistemleri |
| MEM10 | Ultra Kararlı Elektromekanik Mast Sistemi | Mast Sistemleri |

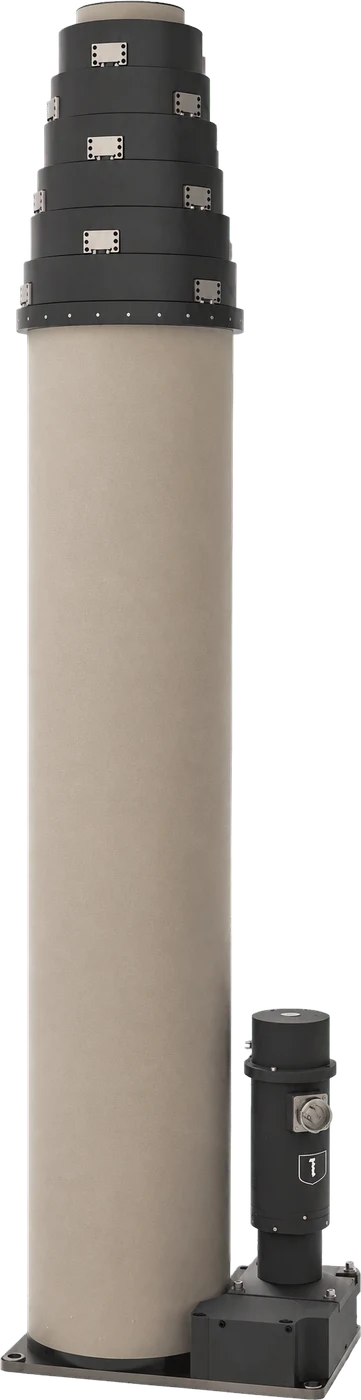

| MES10 | Kilitli Elektromekanik Mast Sistemi | Mast Sistemleri |
