Tripodlar
TML10
Ultra Hafif Tripod

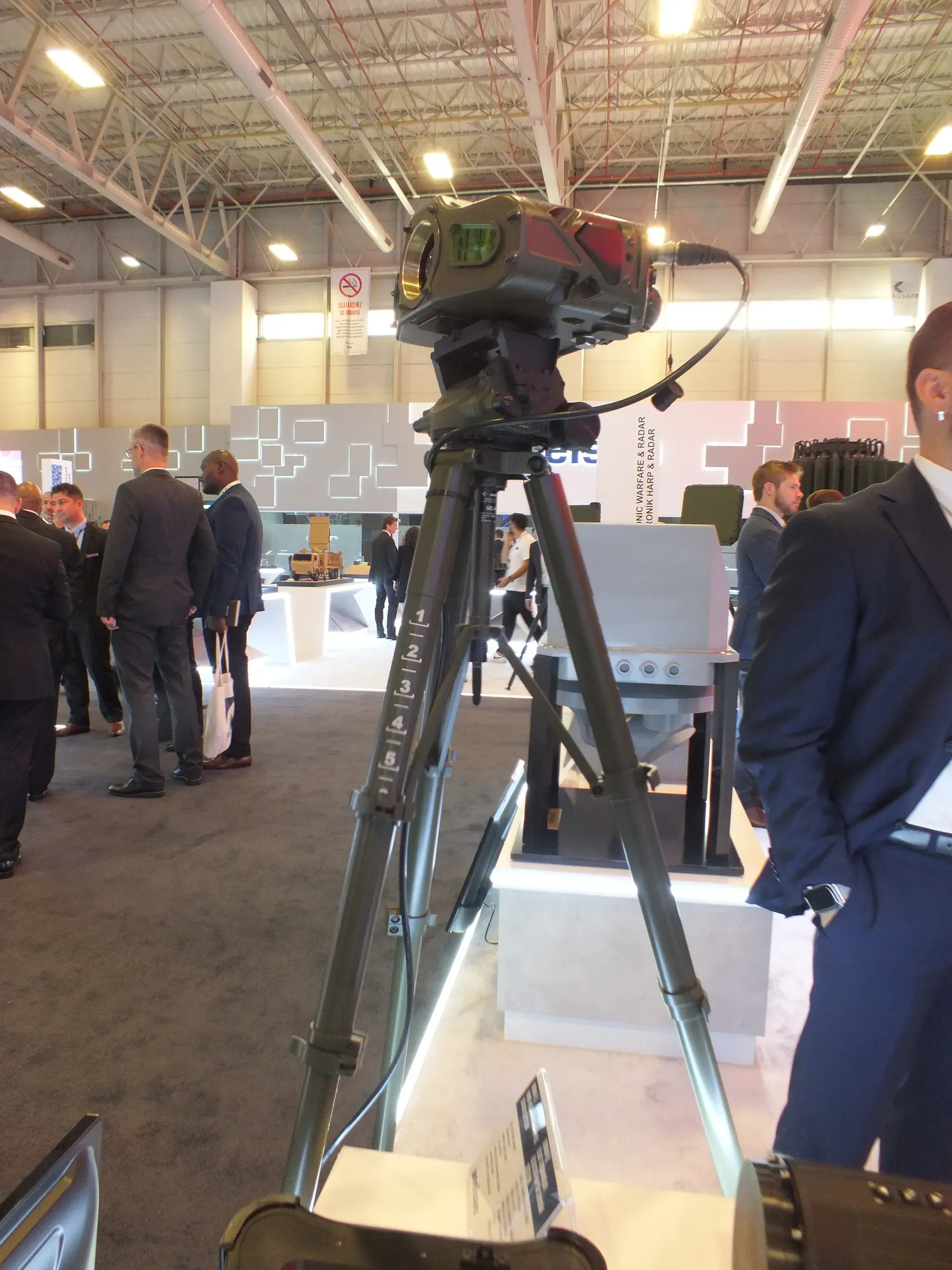

Lazer hedef designatörler ve uzun menzilli termal görüntüleyiciler için patentli sıfır boşluk arayüzlü, 1,95 kg'dan başlayan alüminyum tripod.
- 25 kg Yük
- 1.450 mm Açık Boy
- 2,50 kg Ağırlık
- 1.450 mm
- Açık Yükseklik
- 25 kg
- Anma Faydalı Yükü
- 2,50 kg
- Ağırlık
Öne Çıkanlar
01Sıfır boşluk
Designatör sınıfı görevler için patentli tasarım
Patentli sıfır boşluk mekanik tasarımı, genel amaçlı bir tripodda bulunan oynamayı ortadan kaldırır; tripodu lazer designatör veya uzun menzilli termal görüntüleyici için uygun kılan budur.
- Konfigürasyona göre 25–35 kg yük
- 6061-T6 alüminyum yapı
022 kg'ın altında
35 kg'a kadar taşıyan 1,95 kg
En hafif konfigürasyon 1,95 kg ağırlığındadır ve yine de 35 kg alır. Çalışma yüksekliği, seçilen konfigürasyona göre yatarak 140 mm ile ayakta 1450 mm arasında değişir.

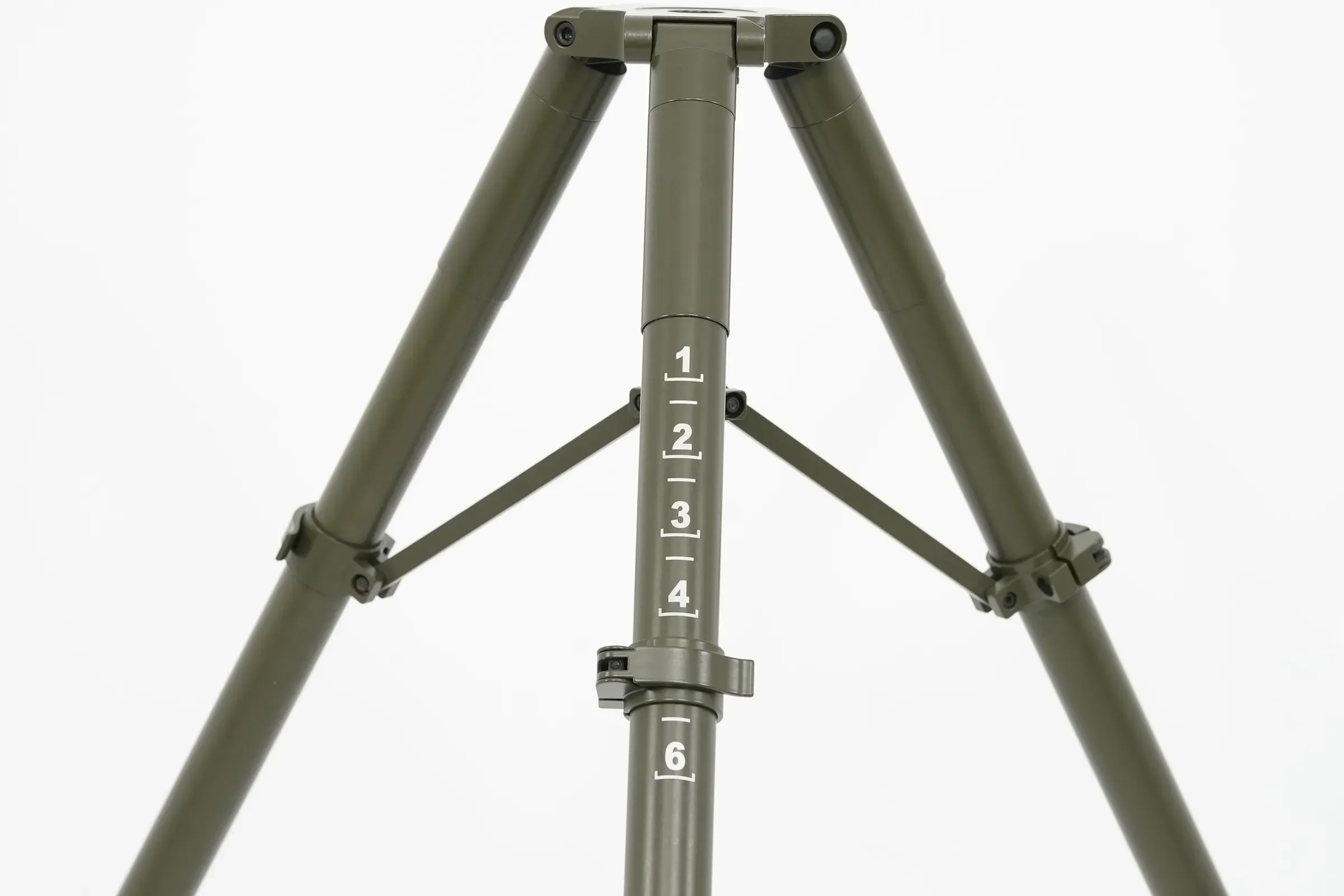

- Üç çalışma yüksekliği: yatarak, oturarak, ayakta

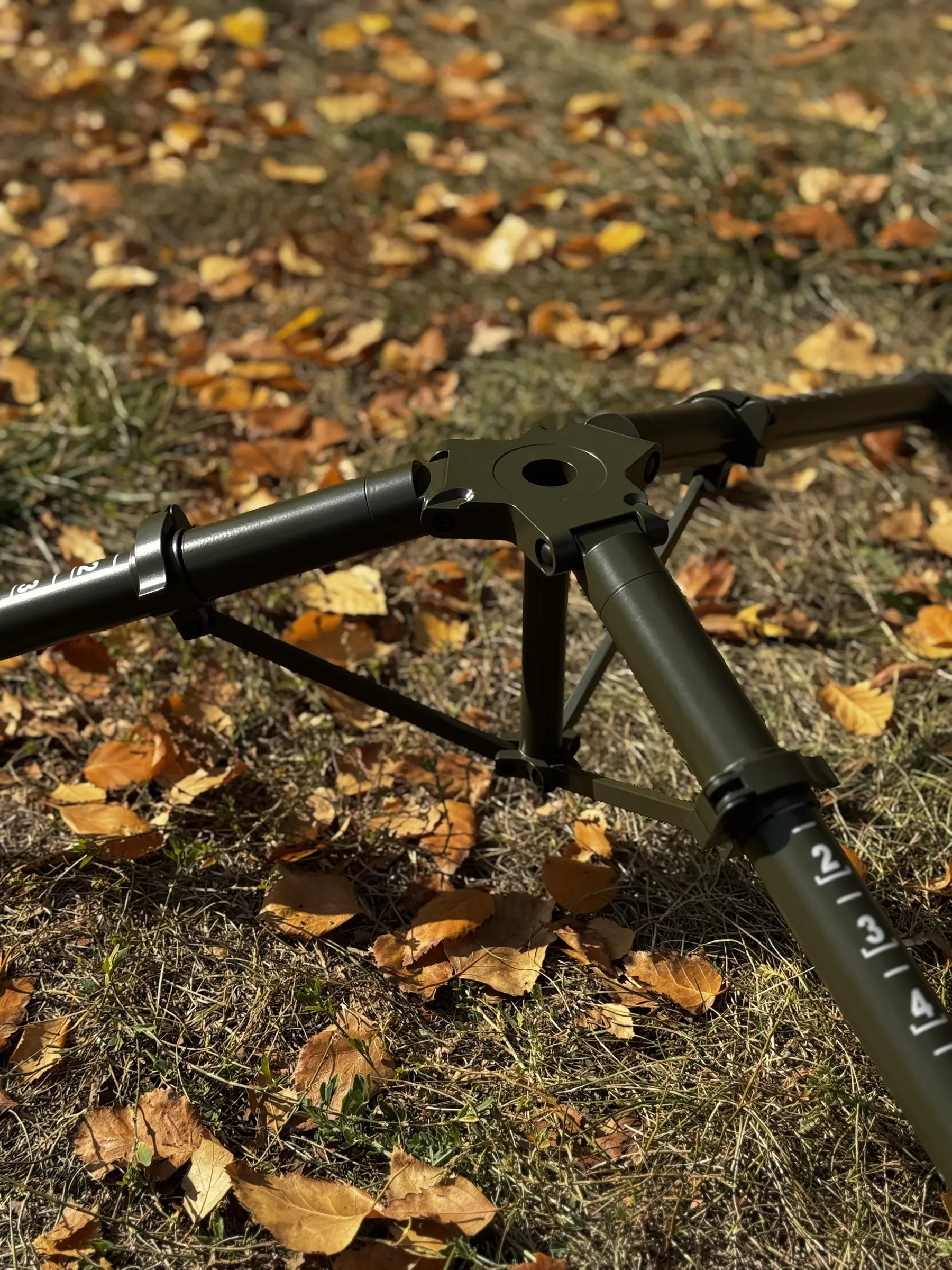

- Açık yarıçap 420–600 mm
Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Konfigürasyonlar
| Parça Numarası | Kapalı Boymm | Açık Boymm | Yükkg | Min. Yükseklikmm | Ağırlıkkg | Yarıçapmm |
|---|---|---|---|---|---|---|
| TML10-0600-1450-0025Standart | 600 | 1.450 | 25 | 150 | 2,5 | 600 |
| TML10-0585-0975-0035 | 585 | 975 | 35 | 140 | 1,95 | 420 |
Opsiyonlar

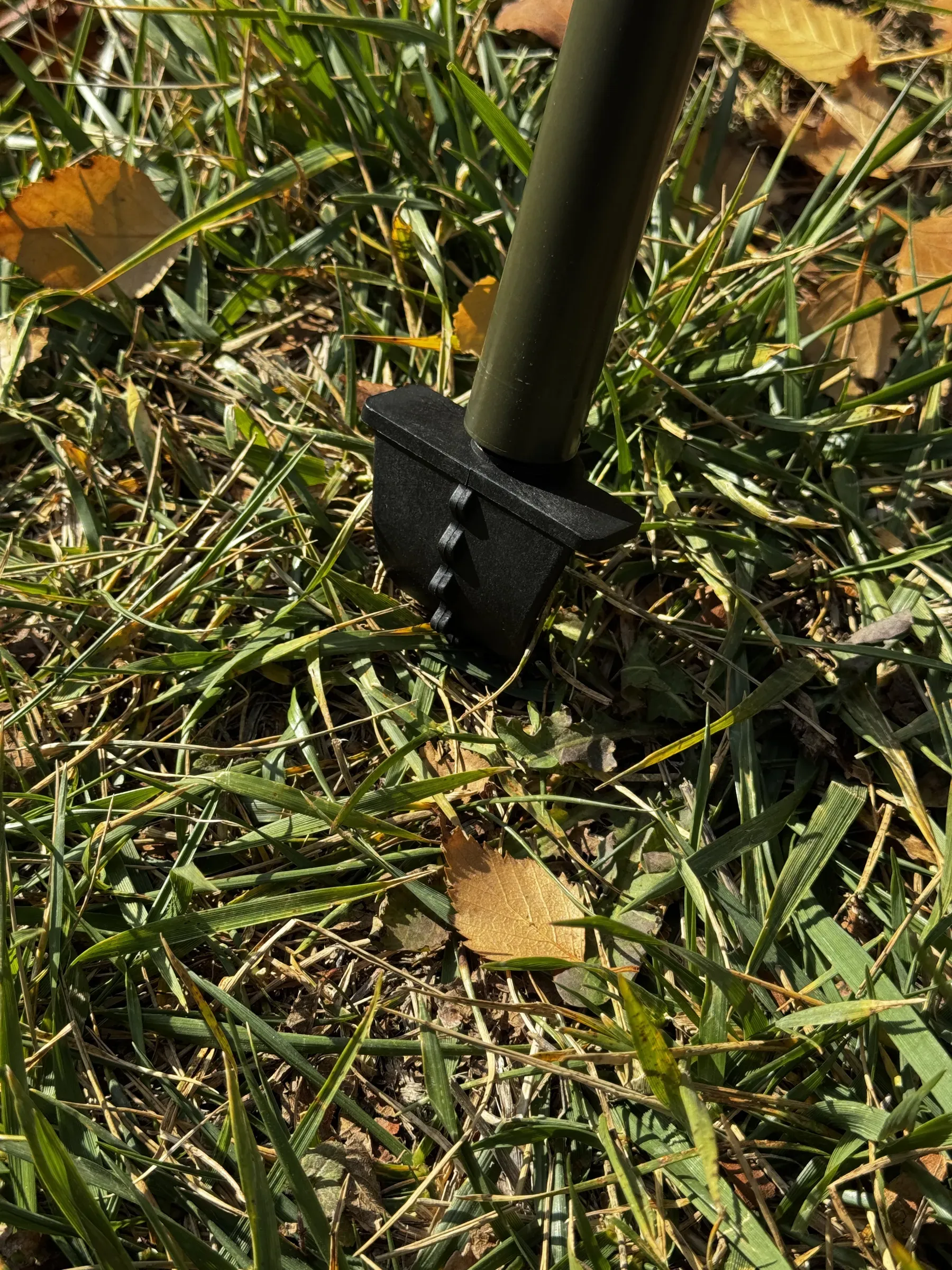

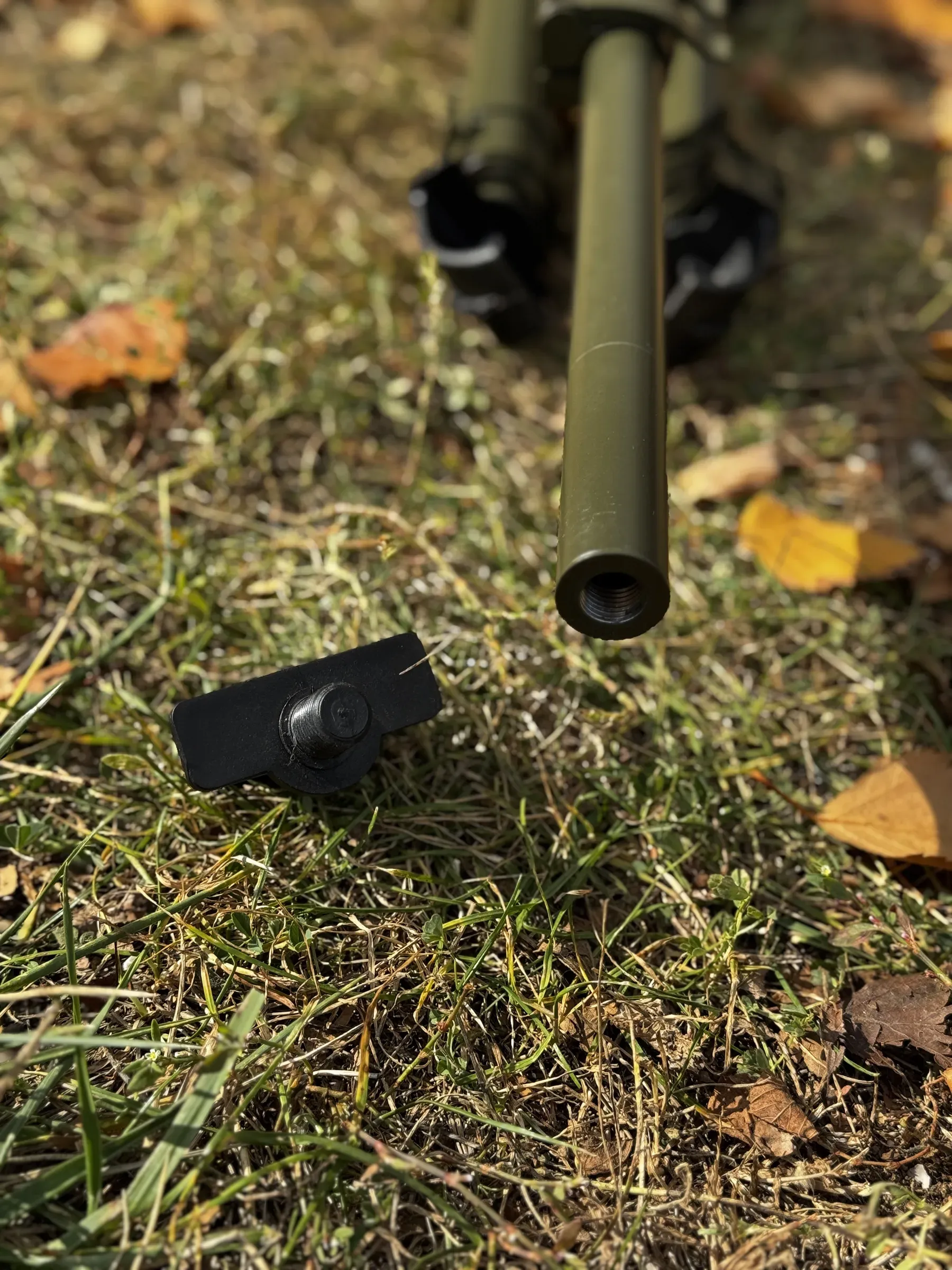

- FTCLAyak TipiTırnaklı ayak

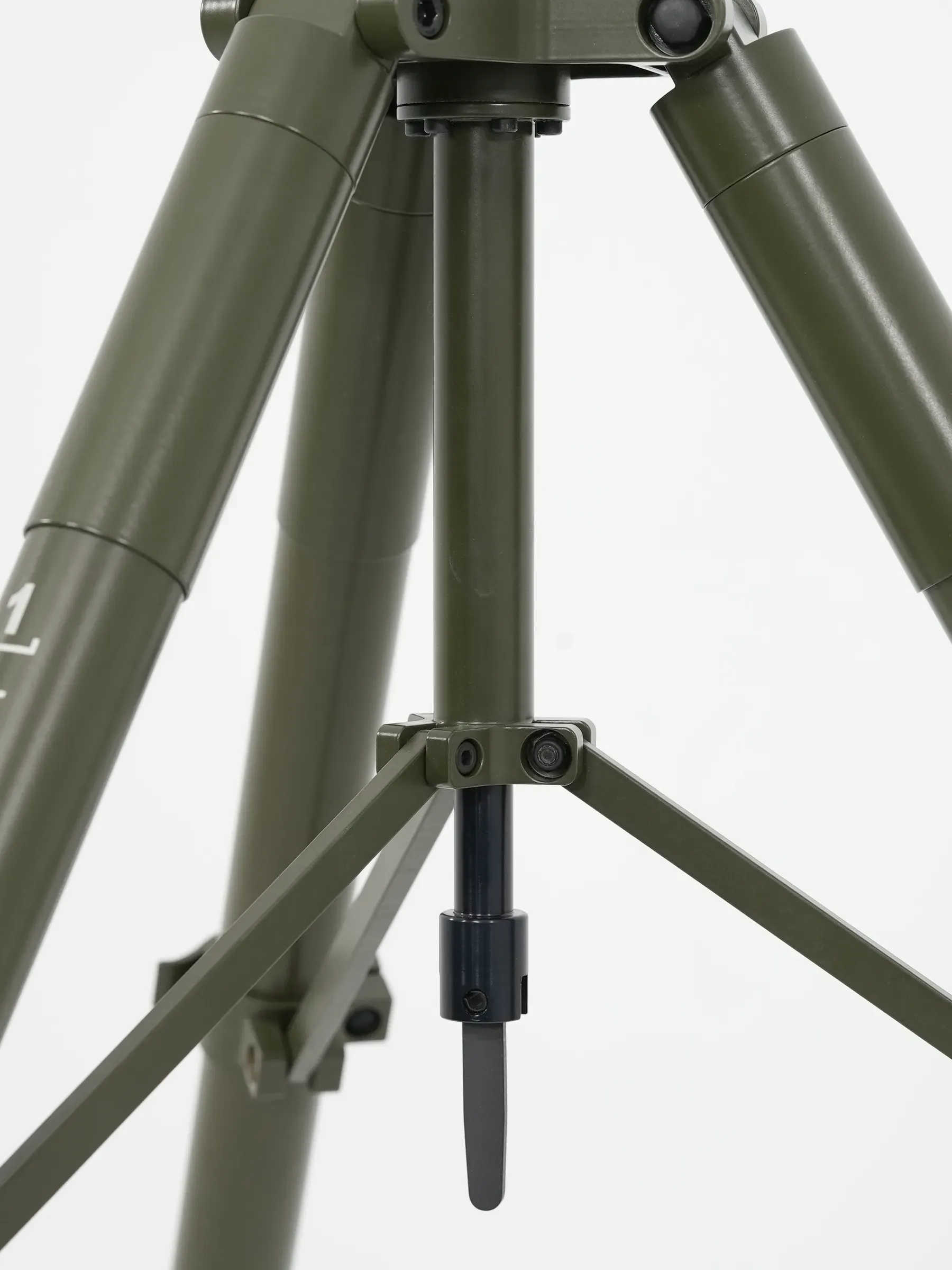

- FTSPAyak TipiSivri ayak
- FTBLAyak TipiBilyalı ayak
- PCBGPedli Taşıma Çantasıayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Açık Yükseklik | 1.450 mm |
|---|---|

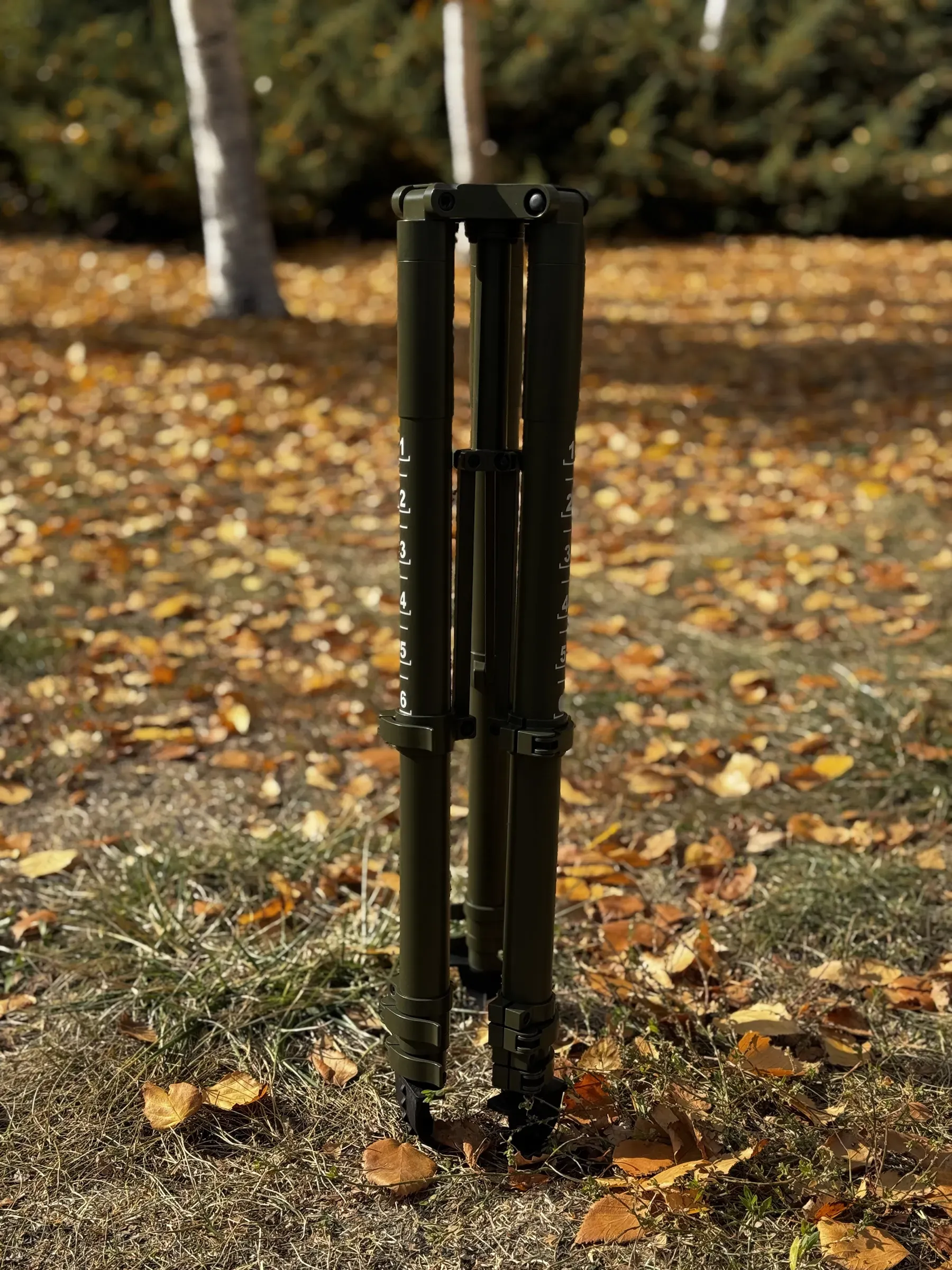

| Kapalı Yükseklik | 600 mm |
| Anma Faydalı Yükü | 25 kg |
| Ayak Tipi | Düz taban |
| Minimum Çalışma Yüksekliği | 150 mm |
| Ağırlık | 2,50 kg |
| Açık Yarıçap | 600 mm |
|---|---|
| Kapalı Çap | 150 mm |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık — Çalışma | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık — Depolama | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık — Çalışma | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık — Depolama | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç — Çalışma | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç — Depolama | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C'de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4 — Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür IV, taşıma sandığı içinde nakliye düşürme |
Dokümanlar
- Datasheetİndirilebilir — PDF, İngilizce, 277 KB
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
