İhtiyaç
İşaretleme, görüntüleme zincirine iki gereksinim ekler: angajman mesafesine ulaşan bir mesafe ölçer ve ışının nişan noktasında kalmasını sağlayacak kadar rijit bir bağlantı.

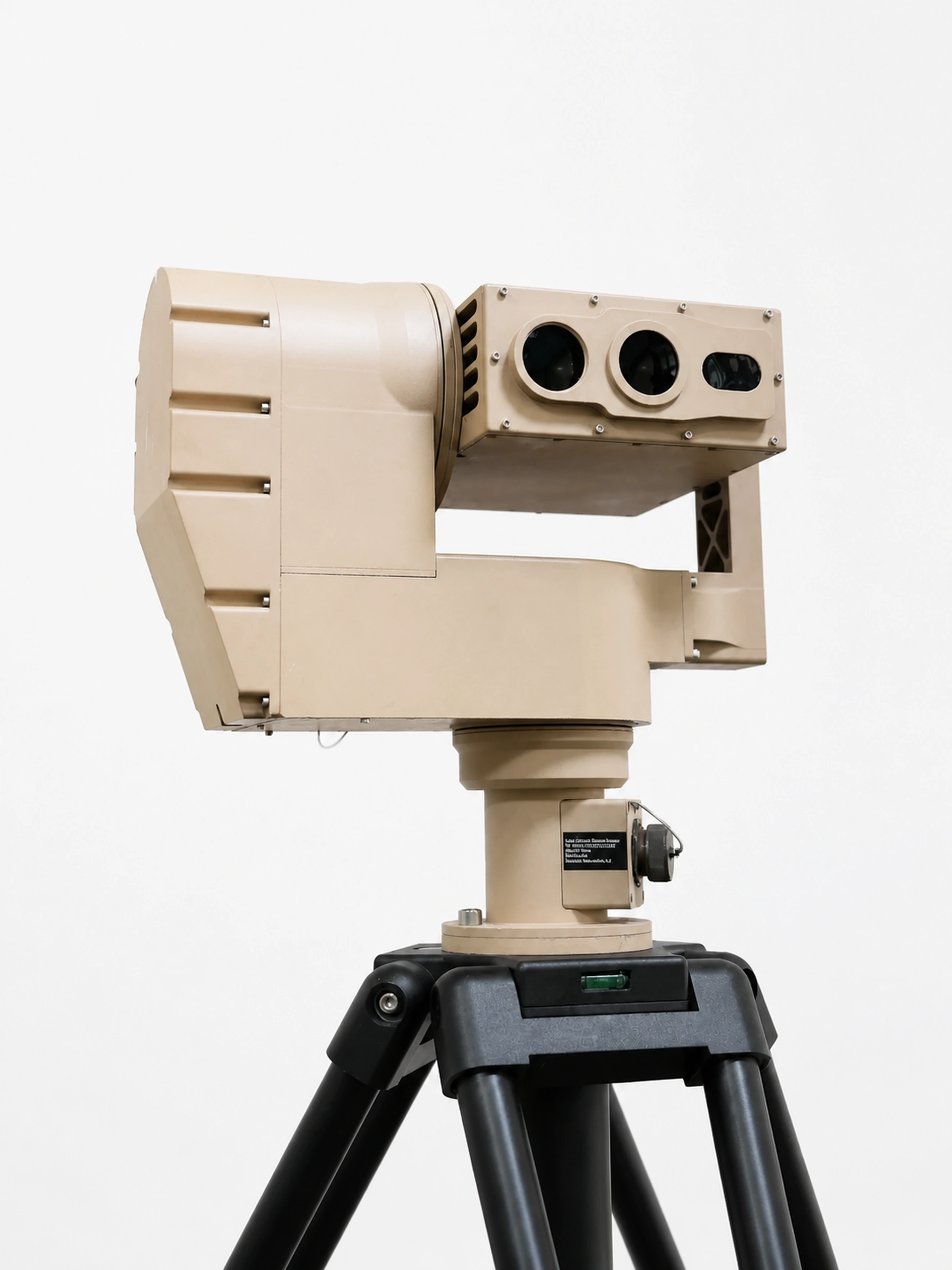

Black-box görüntüleyici, 32.000 m'ye kadar ölçüm yapan mesafe ölçerin yanında 1064 nm'de 50 mJ üzeri çıkışla STANAG 3733 I ve II designatörü sunar. Dahili pan-tilt içermez, bu yüzden ultra hassas bir pozisyonerle eşleştirilir. Yaya görevlerde patentli sıfır boşluklu arayüzlü hafif tripod ve dijital gonyometre 1 mil nişan alma doğruluğu sağlar.
Adım 01
Sensör
İşaretleme, tespitten fazlasını gerektirir. Designatör kanalı hedefe kodlu bir darbe bindirir ve darbe kodu alıcı mühimmatla eşleşmek zorundadır; bu yüzden STANAG darbe kodlaması bir özellik değil gerekliliktir. Angajman menzili uzun olduğu için burada olağan termal kanal soğutmalı MWIR'dir.
Adım 02

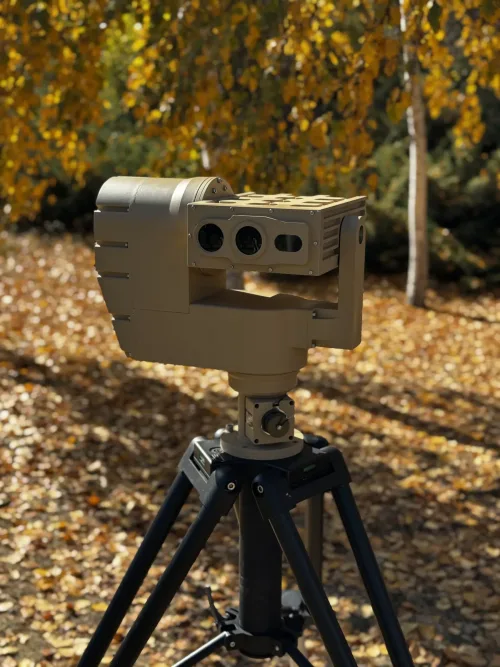

Pozisyoner
Nişan doğruluğu ve stabilizasyon işin tamamıdır. Mühimmatın uçuş süresi boyunca nişan noktasından kayan bir designatör, designatör değildir. Serideki 0,003 derece stabilizasyon ve çift çevrim kontrol, maliyetini burada çıkarır.
Adım 03
Destek
İşaretleme görevi genellikle sabit ve kısadır. Bu, yüksek bir mast yerine rijit ve sıfır boşluklu başa sahip bir tripodu öne çıkarır: sensörün altındaki rijitlik yükseklikten daha önemlidir.
Seçimi Ne Belirler
- Designatör Dalga Boyu ve Darbe Kodu
- Alıcı sistemle eşleşmelidir. Seride 1064 nm çıkış ve STANAG 3733 kodlaması yayımlanmıştır.
- Mesafe Ölçer Menzili
- Angajman zarfını belirler. Lazer mesafe ölçer seçenekleri 32.000 m'ye ulaşır.
- Stabilizasyon ve Nişan Doğruluğu
- İşaretin hedefte kalıp kalmayacağını belirleyen iki sayı.
- Başlık Rijitliği
- Sıfır boşluklu tripod başı ağır sınıfta yayımlanmış bir tasarım özelliğidir ve bu görev için vardır.
Sınırı Sahanın Koyduğu Yerler
- Lazer çıkışı göz güvenliği sınıflandırmasına ve ihracat kontrolüne tabidir. İkisi de bu sayfada değil teklif sürecinde netleşir.
- İşaretleme, konfigürasyon konuşulmadan önce son kullanım ve son kullanıcının netleşmesi gereken en açık durumdur.
Kalifikasyondan Geçmiş Ürünler
Tüm Ürünler| Model | Ürün | Aile |
|---|---|---|

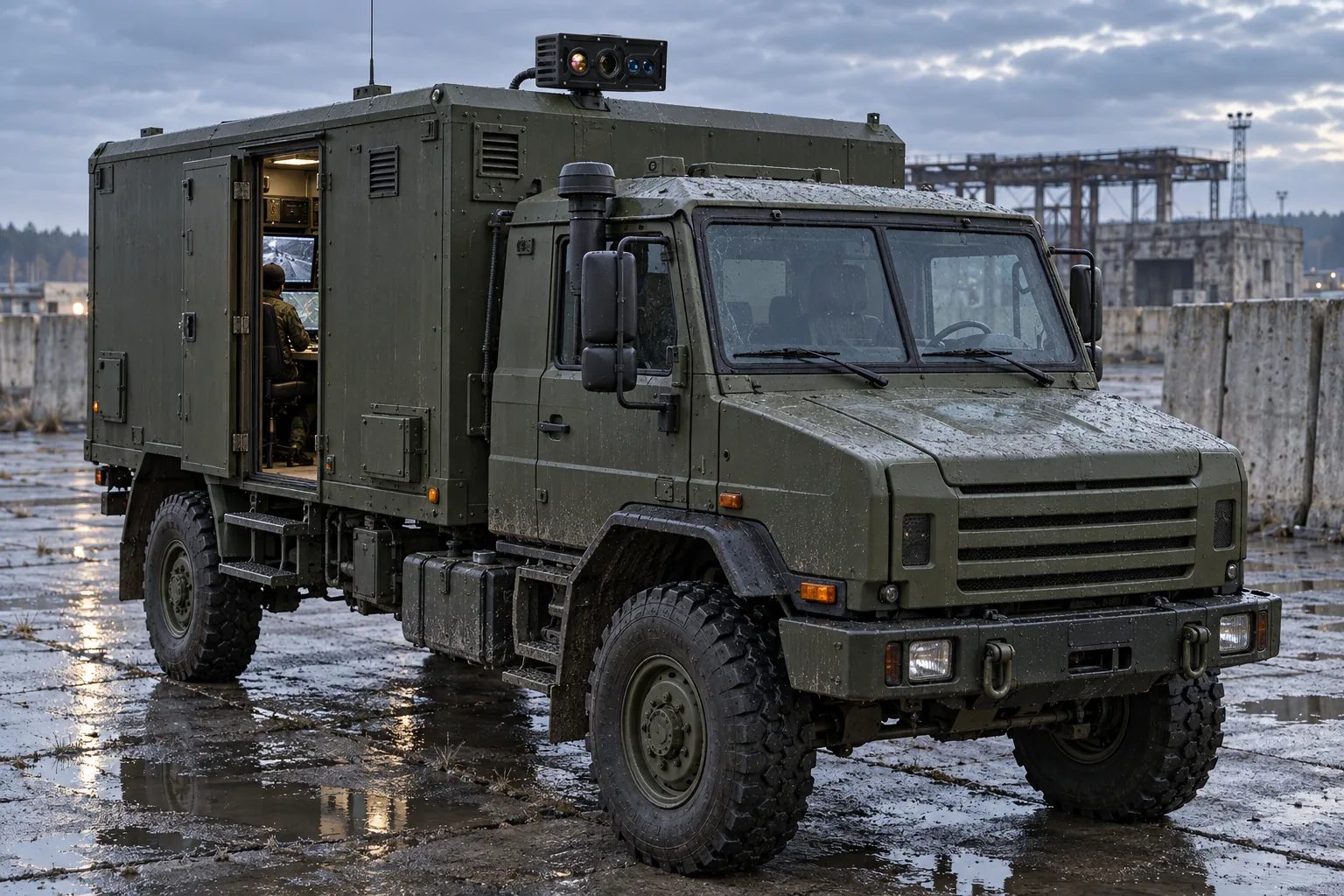

| SEB20 | Çok Kanallı (EO-MWIR-LRF-LD) Termal Görüntüleyici | Termal Görüntüleyiciler |
| SEG14 | Çok Kanallı (EO-LWIR-LRF) Stabilize Gimbal Sistemi | Termal Görüntüleyiciler |
| PED10 | Ultra Hassas Elektromekanik Pan-Tilt | Pan-Tilt ve Pozisyonlama Sistemleri |

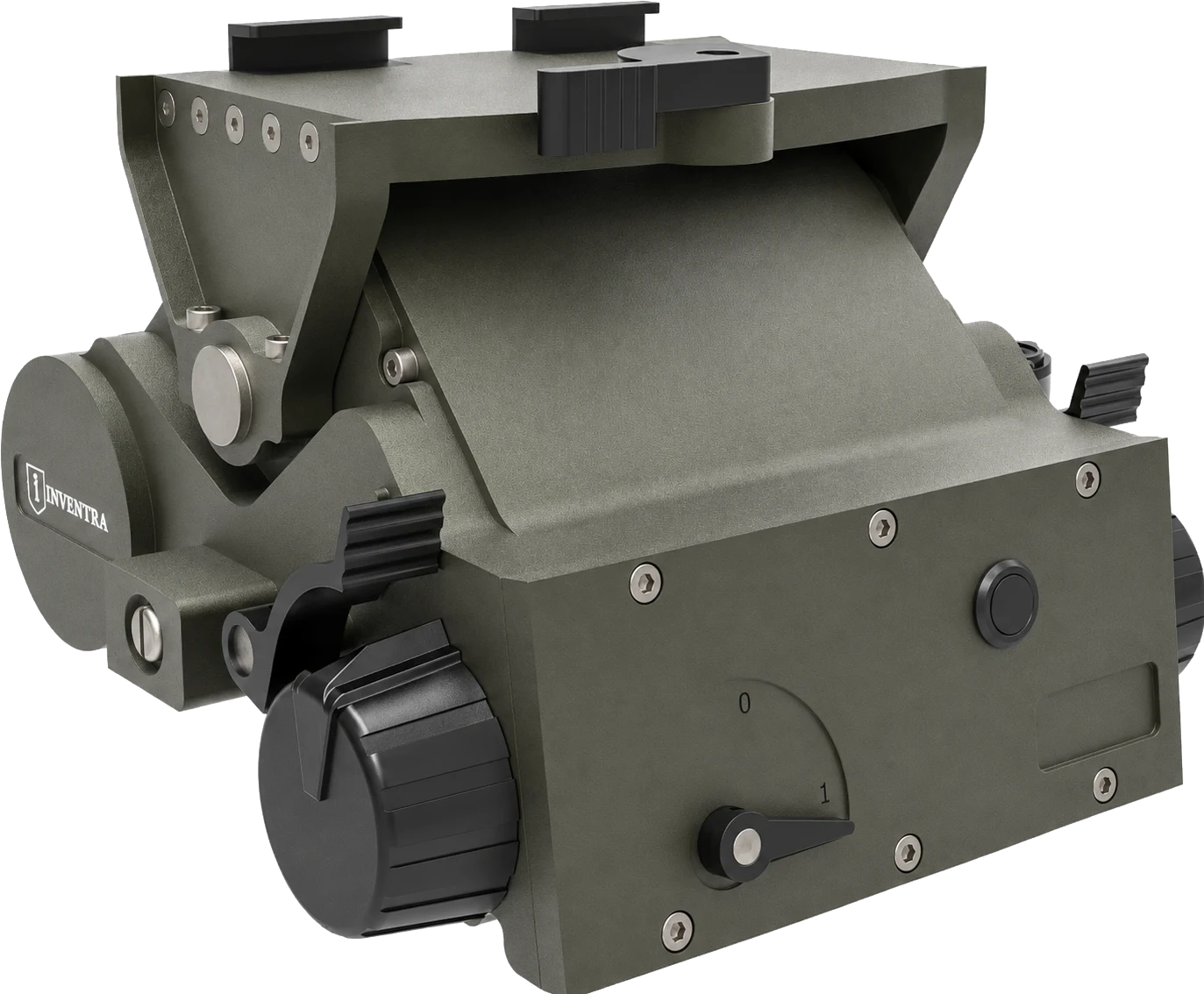

| PEG03 | Hafif Gonyometre | Pan-Tilt ve Pozisyonlama Sistemleri |
| PMD01 | Hafif Manuel Pan-Tilt | Pan-Tilt ve Pozisyonlama Sistemleri |
| TMH10 | Ağır Sınıf Tripodu | Tripodlar |
| TML10 | Ultra Hafif Tripod | Tripodlar |
