İhtiyaç
Dönen antenler ve radar dizileri sürekli hareket, yüksek tork ve veri ile videoyu kesintisiz taşıyan bir slip ring gerektirir.
Tek eksen döndürücü, sıfır boşlukla 185 Nm'den 1032 Nm'ye dört nominal tork sınıfını kapsar; 30 milyon devirlik slip ring ise 1 Gbit Ethernet ve HD-SDI taşır. Faydalı yükün ayrıca yükseliş eksenine ihtiyacı varsa çift eksen üniteleri aynı arayüzü kullanır. Desteği rüzgâr alanına göre seçin: mastların anma rüzgâr değeri 120 km/s'tir.
Adım 01
Faydalı yük
Burada faydalı yük bize ait değildir: anten veya radar dizisi belirli bir kütle, rüzgâr alanı ve arayüzle gelir. Seçimi bir ürün adı değil bu üç sayı başlatır.
Adım 02
Pozisyoner

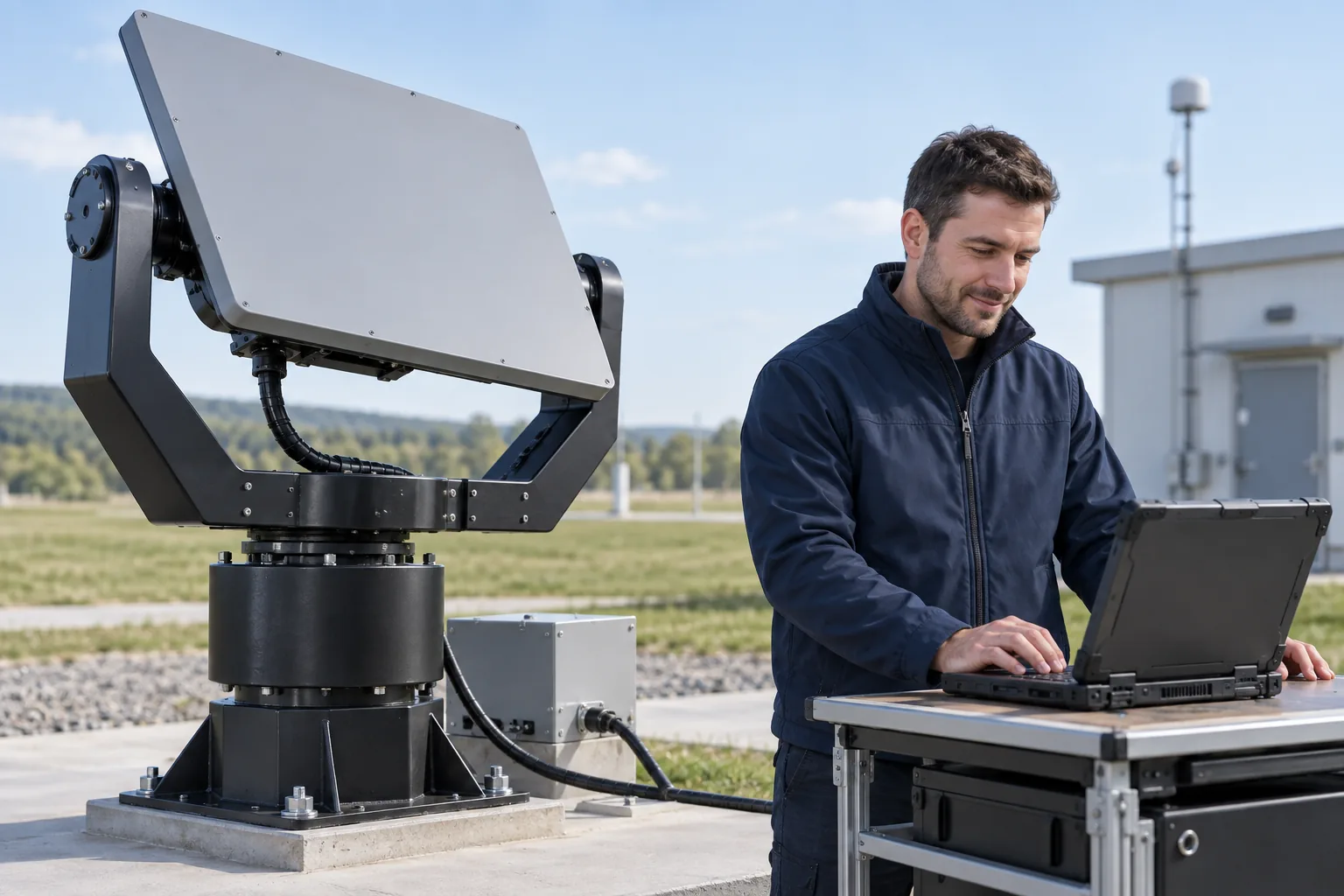

Dönen açıklıklar sürekli hareket ve sıfır boşluk ister; çünkü tekrarlanan bir tarama her seferinde birebir aynı yere oturmalıdır. Tek eksen döndürücüler 185 Nm'den 1032 Nm'ye dört nominal tork sınıfını kapsar; açıklık ayrıca yükseliş eksenine ihtiyaç duyarsa çift eksen üniteleri aynı arayüzü kullanır.
Adım 03
Yükseltme

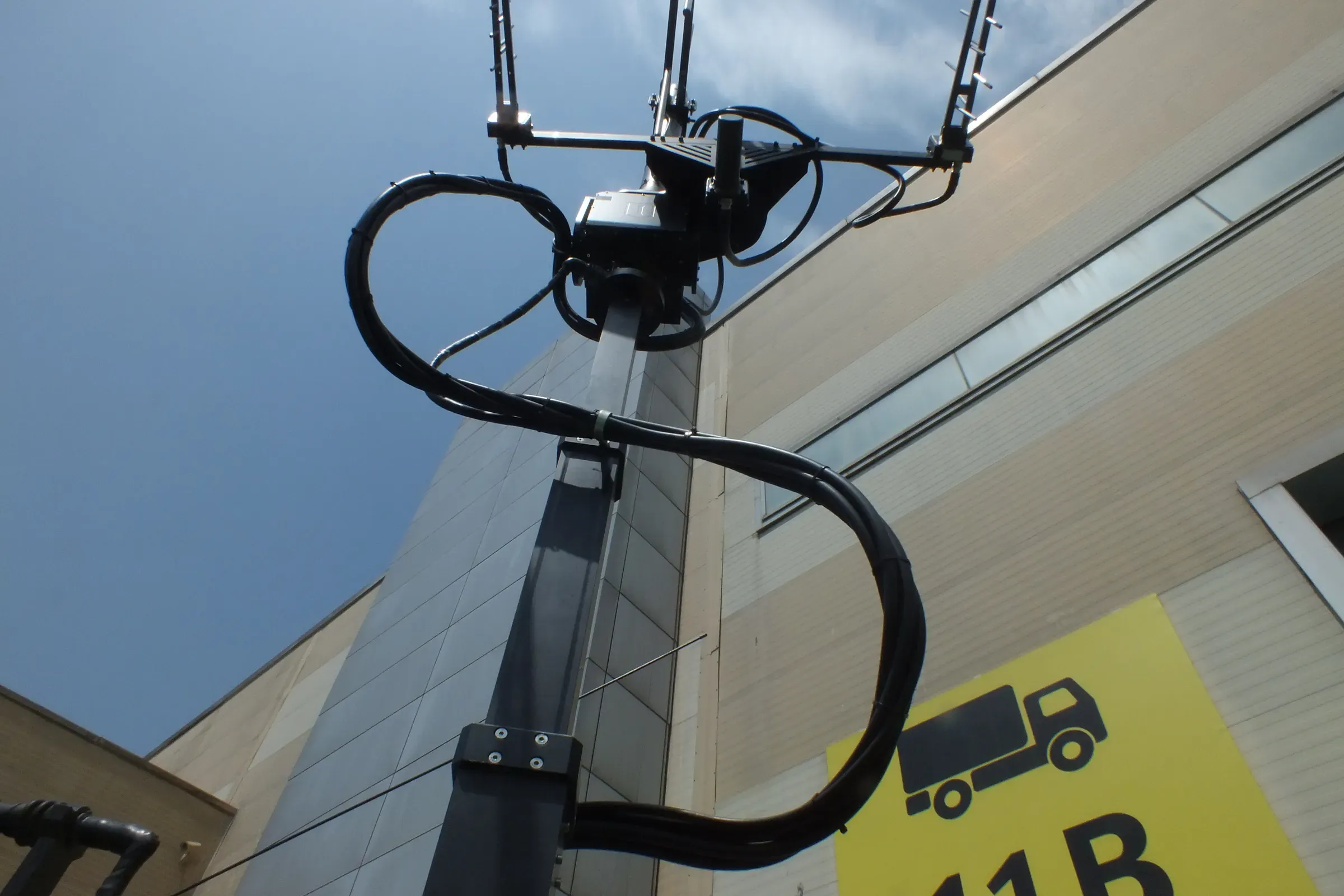

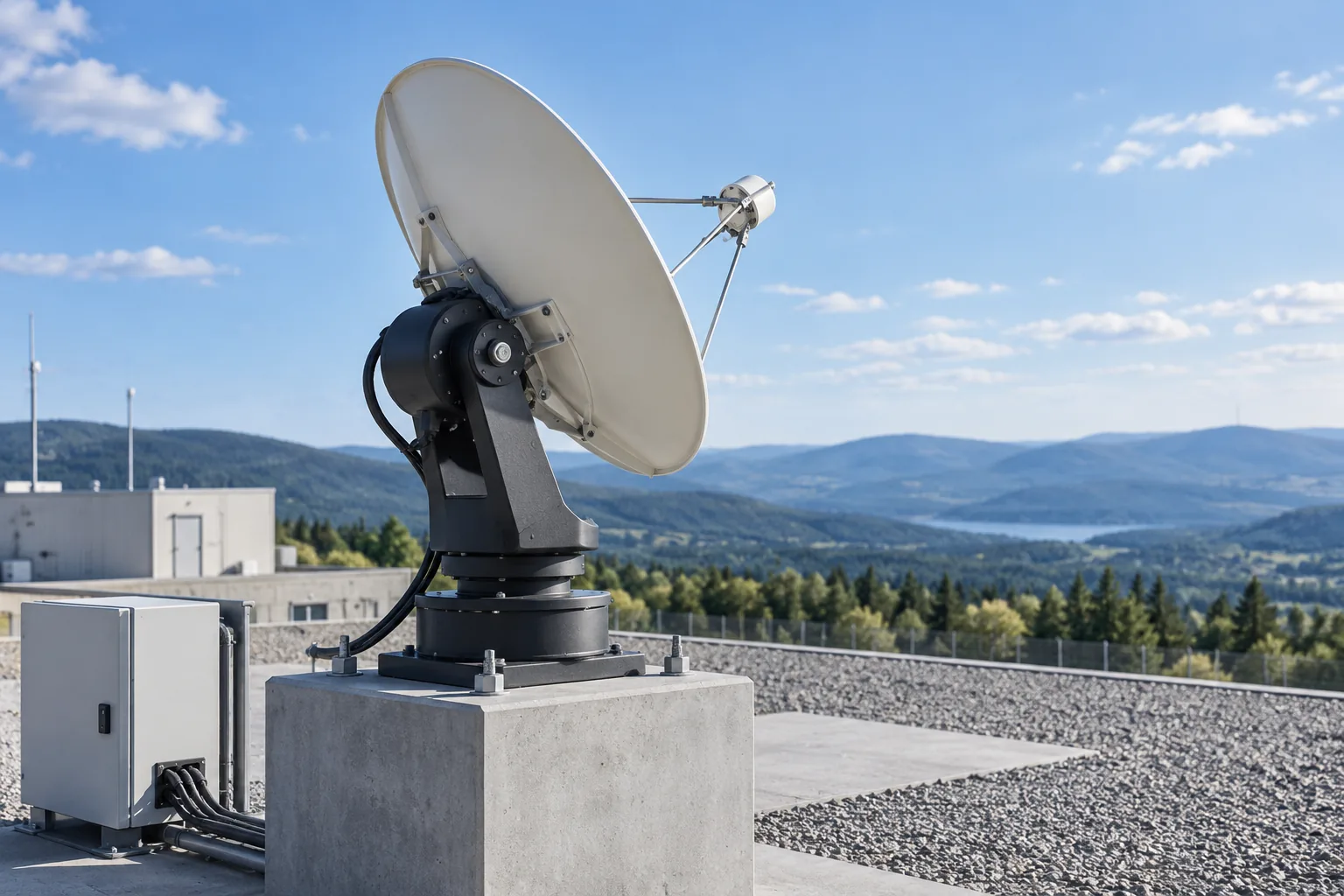

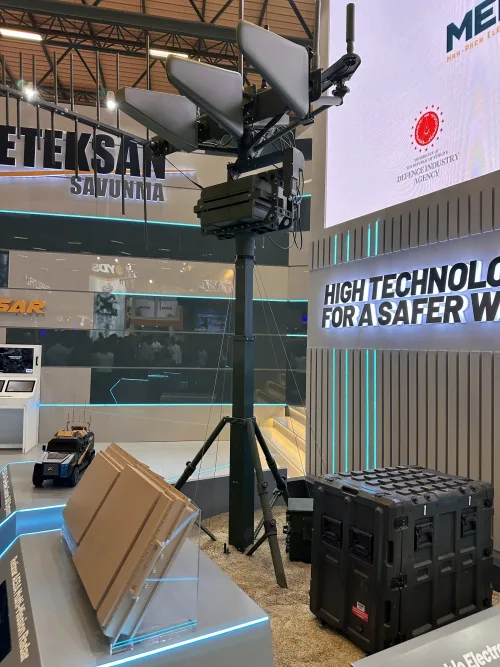

Bir anten için desteği genellikle faydalı yük kütlesi değil, rüzgâr alanı belirler. Düz bir panel, ağırlığının ima ettiğinden çok daha fazla alan sunar; mast ya da tripod üzerindeki devirme momentini de o alan belirler.
Seçimi Ne Belirler
- Nominal ve Tepe Tork
- Açıklığın ataletinden ve rüzgâr momentinden boyutlandırılır; yalnız kütlesinden değil.
- Boşluk
- Sıfır boşluk, tekrarlanan bir taramanın aynı yere oturmasını sağlar. Bu seride yayımlanmış bir değerdir, seçenek değildir.
- Slip Ring Kapasitesi
- Veri, video ve güç dönen mafsaldan geçer. 30 milyon devirlik slip ringler 1 Gbit Ethernet ve HD-SDI taşır.
- Görev Çevrimi
- Saatlerce sürekli dönüş, ara sıra konum değiştirmekten farklı bir ısıl ve rulman problemidir.
Sınırı Sahanın Koyduğu Yerler
- Mastların anma rüzgâr değeri 120 km/s'tir. Geniş düz yüzeyli antenler bu sınıra, faydalı yük sınırından çok önce ulaşır.
- Hiç durmayan bir döndürücünün bakım aralığı olmalıdır; 30 milyon devirlik slip ring değeri, planlamada esas alınacak sayıdır.
Kalifikasyondan Geçmiş Ürünler
Tüm Ürünler| Model | Ürün | Aile |
|---|---|---|
| PED08 | Kompakt Elektromekanik Pan-Tilt | Pan-Tilt ve Pozisyonlama Sistemleri |

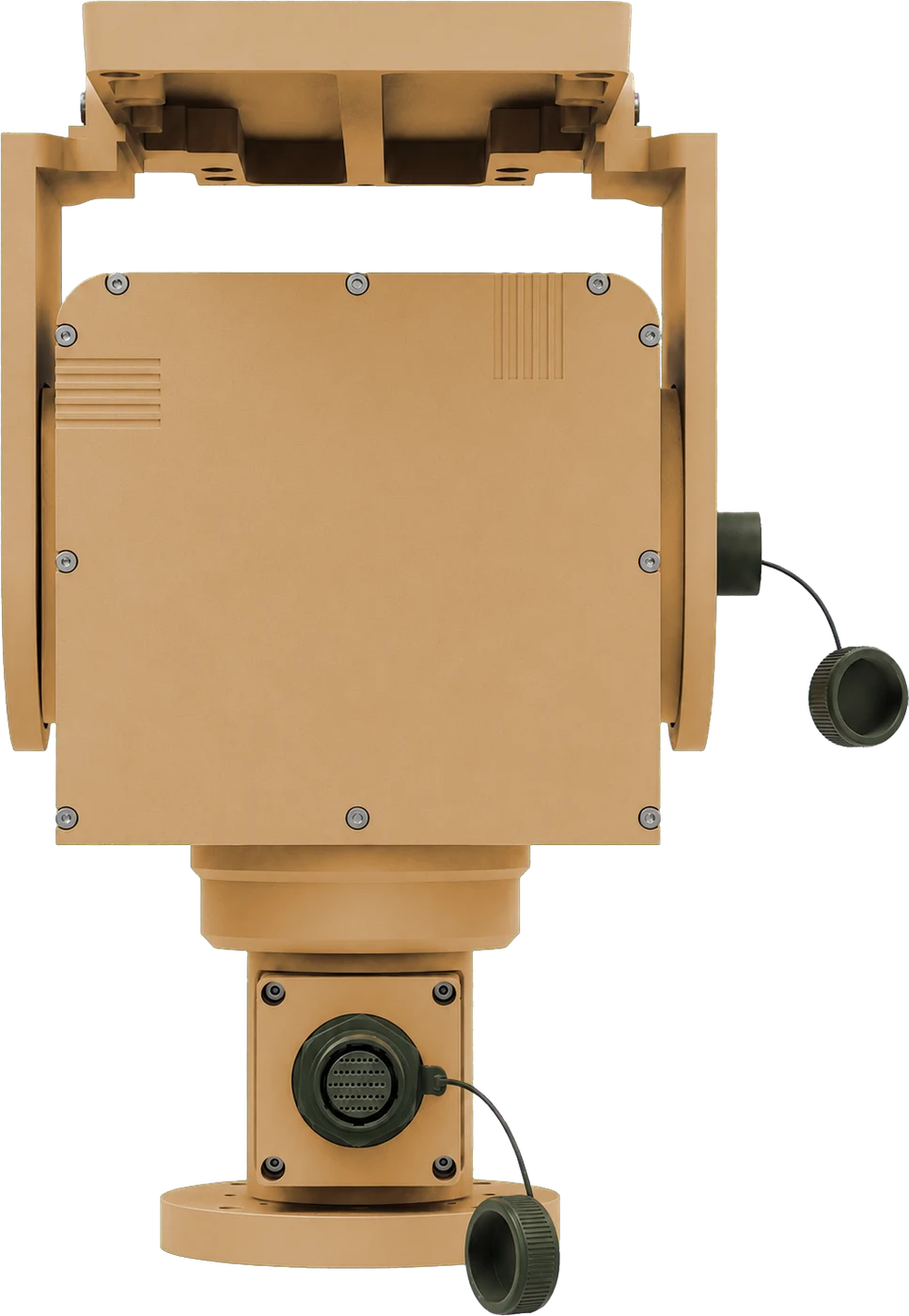

| PED10 | Ultra Hassas Elektromekanik Pan-Tilt | Pan-Tilt ve Pozisyonlama Sistemleri |
| PES10 | Ultra Hassas Elektromekanik Döndürücü | Pan-Tilt ve Pozisyonlama Sistemleri |
| MEM10 | Ultra Stabil Elektromekanik Mast Sistemi | Mast Sistemleri |
| MES10 | Kilitli Elektromekanik Mast Sistemi | Mast Sistemleri |
| MES20 | Modüler Elektromekanik Mast Sistemi | Mast Sistemleri |

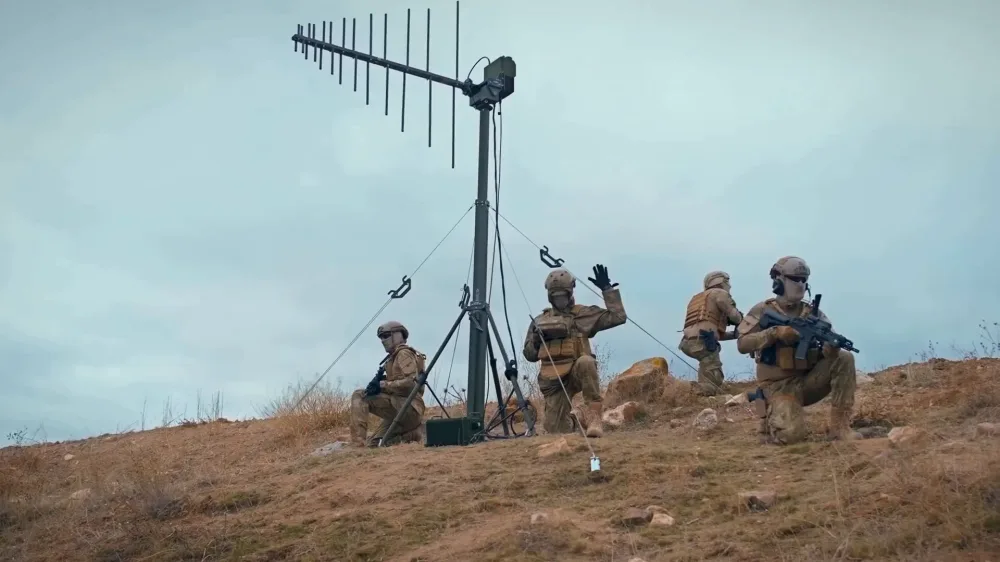

| MMS20 | Modüler Manuel Mast Sistemi | Mast Sistemleri |
| MMW10 | Vinç Tahrikli Teleskopik Manuel Mast Sistemi | Mast Sistemleri |
| TMH10 | Ağır Sınıf Tripodu | Tripodlar |
| TMM10 | Orta Sınıf Tripodu | Tripodlar |
