2,45 Metrelik Üçayak 16 Metrelik Zemin İster
Gergi halatlı bir mast, üçayağının kapladığından çok daha fazla zemin tutar; mastların nereye kurulabileceğini taban değil kazık dairesi belirler. Tutulan alanı yayımlanmış yüksekliklerden hesaplayın, çok mastlı sahayı taban çaplarına göre değil dairelere göre planlayın.
Taban çapı, kaplanan alan değildir
Teknik veri sayfası taban çapını verir; o değerden çizilen saha planı yanlış çıkar. Üçayak (tripod) taşıdığınız parçadır. Temizlemeniz, sahiplenmeniz ve insanları uzak tutmanız gereken parça ise gergi kazıklarının oturduğu zemin dairesidir.
Geometriyi tek bir kural belirler. Inventra S³ Gergi Halatı Kurulum Kılavuzu bir gergi kademesinin kazık yarıçapını, o kademenin gergi bileziği yüksekliğine eşitler; böylece her halat 45° durur. Kural her kademe için ayrı ayrı geçerlidir, bütün kademeler aynı dört azimut hattını kullanır ve her kademe kendi kazığına bağlanır.

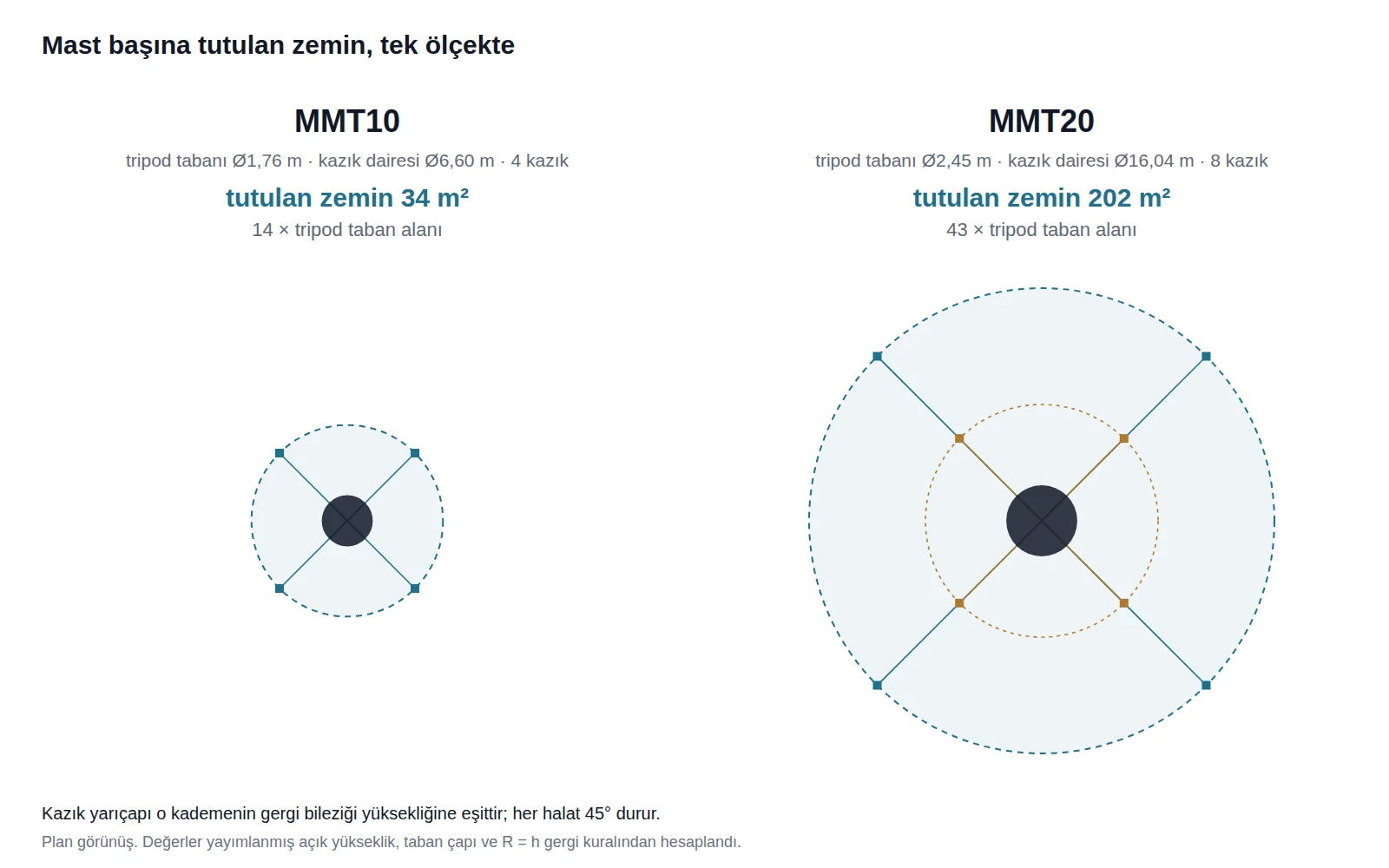

Bu da dış yarıçapı mastın açık yüksekliğine eşitler. İki taşınabilir mast için, yayımlanmış açık yükseklik ve taban çapıyla:
| MMT10 | MMT20 | |
|---|---|---|
| Açık yükseklik | 3,30 m | 8,02 m |
| Taban çapı | 1,76 m | 2,45 m |
| Dış kazık yarıçapı | 3,30 m | 8,02 m |
| Kazık dairesi | 6,60 m | 16,04 m |
| Kazık sayısı | 4 | 8 |
Kazık sayıları kılavuzun asgari kademe tablosundan gelir: 5 m’ye kadar bir kademe, 5-10 m arası iki kademe, kademeler arası açıklık 5 m’yi aşamaz. 8,02 m’deki MMT20 bu yüzden iki kademe taşır, 8,02 m ve 4,01 m’de, her biri dört kazıkla. En alt kademesi, kılavuzun alt sınır olarak koyduğu 1,40 m’lik tripod üst kotunun belirgin biçimde üstünde kalır.
Yarıçapları alana çevirirsek: MMT20 için π × 8,02², yani 202 m²; tabanı içinse π × 1,225², yani 4,7 m². Kurulum, üçayağın kapladığı zeminin yaklaşık kırk üç katını tutar. MMT10’da oran yaklaşık on dört.
İkinci mastın bedeli

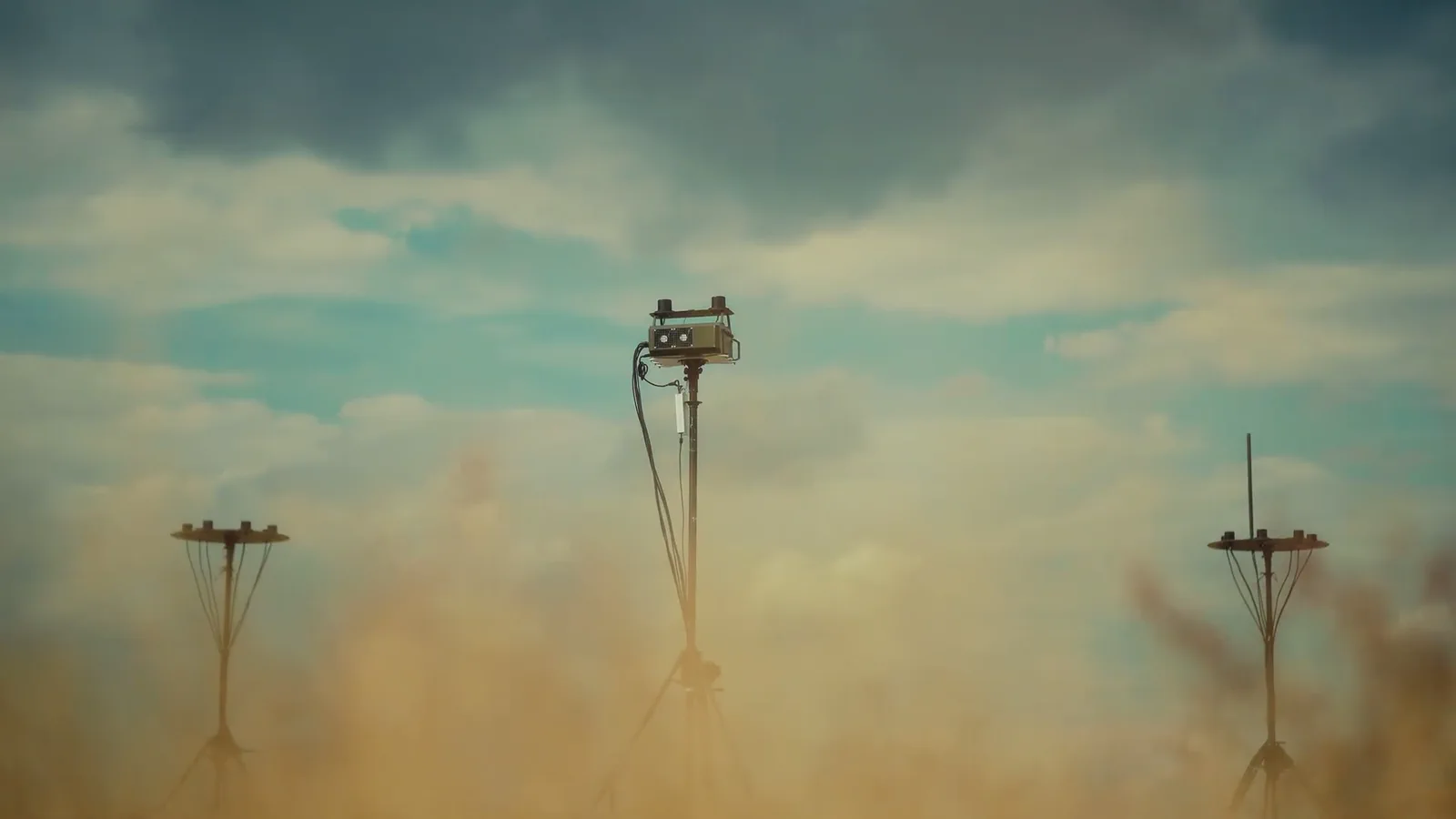

Bir sensör sahası nadiren tek masttır. Birbirini gölgelememesi gereken antenler, kendi görüş hattını isteyen bir sensör başlığı ve zaten orada duran bir radar, hepsi aynı zemin parçasında buluşur.
İki MMT20 dairesi, merkezden merkeze 16,04 m’de üst üste binmeyi bırakır. Bunun altında bir mastın kazıkları ve halatları, diğerinin tuttuğu zeminden geçer. Bu kendiliğinden bir kusur değildir ama bir karardır ve kazıklar çakılmadan önce verilmesi gerekir, ikinci ekip geldiğinde fark edilmesi değil. Kılavuz saha kısıtında ideal yarıçaptan sapmaya izin verir ve sınırını tanımlar; izin vermediği şey, iki mastı sığdırmak için bir yarıçapı sessizce kısaltmaktır.
Yerleşim açısından üç sonuç çıkar ve hiçbiri teknik veri sayfasında görünmez:
- Kablo güzergâhı ve yürüyüş yolu gergi hatlarını keser. Kademe başına 45°’de duran dört halat, dört temiz sektör bırakır. Yaya olan her şey, jeneratör hattı, koaksiyel ana hat, şeltere giden yol, ya o sektörleri kullanır ya da bir halatın altından geçer; halatın yerden yüksekliği ise kazığa yaklaştıkça düşer.
- Kazık, mastınkinden ayrı bir zemin ister. 8 metrelik bir mastın dış kazıkları, 8 m ötede ne varsa onun içine iner. Üçayağı taşıyan zemin, 8 m ötedeki kazığı tutacak zemin hakkında hiçbir şey söylemez.
- Komşu kazık daireleri aynı ankraj noktaları için yarışır. Aralarında 12 m olan iki mastın daireleri kesişir ve kazıklar ortak şeride iner; orada bir ekibin balyozu diğer ekibin halatını bulur.
Zemin kazığı kabul etmediğinde
Yarıçap, işin geometrik yarısıdır. Diğer yarısı, o yarıçaptaki noktanın tutup tutmayacağıdır.
Kılavuz çekme kapasitesini zemine ve gömülme derinliğine göre sınıflar ve zemini alet yerine elle tanıtır: Ø25 mm düz kazık, 610 mm gömülme için çok sert zemin 6,0 kN, çok yumuşak zemin 0,24 kN verir. Tek bir sahanın içerebileceği aralıkta yirmi beş kat fark var. Doygun zeminde değerler yarıya iner. Inventra S³ bu değerlere kaynağın önerdiği 1,5-2,0 yerine 3,0 emniyet katsayısı uygular.
Çakma açısı, zeminin belirlediği kadar belirleyici değildir. Düşeyden 5° ile 15° arasında kapasite kaybı yoktur; 30°’de kazık kapasitesinin %77’sini korur.
Kazığın çakılamadığı yerde kılavuz, kararı ekibe bırakmak yerine karşılığını adıyla verir: asfalt ve betonda ankraj dübeli ya da balast bloğu, kayada genleşen kama tipi ankraj, donmuş zeminde çakma değil delme, yumuşak ve doygun zeminde çakma (duckbill) ya da helisel vidalı ankraj. Karışık bir sahada tek bir mast, farklı hatlarda bunlardan ikisine birden ihtiyaç duyabilir. Ağır hizmet kazık seti ve kimyasal ankraj, iki mastta da sipariş seçeneğidir.
Yalnızca mastların nereye konduğunu kaydeden bir saha etüdü, işin kolay yarısını kaydetmiştir.
Yüksekliği değil yarıçapları kaydedin
Kılavuz bir kurulum formuyla gelir ve bir kopyası sistemle birlikte kalır. Formda her kademe için bir satır var: ölçülen gergi bileziği yüksekliği ve ölçülen kazık yarıçapı. Doldurma sebebi şu: bir sonraki ekip bir çizimi değil bir sahayı devralır ve bir kurulumu denetlemenin en hızlı yolu, zemindekini formun söylediğiyle karşılaştırmaktır.
Değerin çoğunu üç kayıt taşır:
- Kademe yükseklikleri ve kazık yarıçapları, ölçülmüş hâlleriyle. Adımlama bunları adım başına yaklaşık 0,75 m ile koyar; form nereye indiklerini kaydeder.
- Hat başına zemin sınıfı, elle belirlenmiş. Tek mastın hatları farklı zeminde durabilir ve kurulumu en zayıf hat belirler.
- Neyin yerine ne konduğu ve neden. Bir hatta kaya ankrajı, diğer üçünde çakma kazık olağan bir sonuçtur; kaydedilmemiş olanı ise kimsenin planlayamayacağı bir onarımdır.
Gerginlik bu listeye bir kuvvet değeri olarak girmez. Kılavuz onu işaretle kurar: boşluğu alın, her halatın ayarlayıcıya girdiği yeri işaretleyin, sonra işaret ayarlayıcıdan 10 cm geçene kadar gerin. On santimetre, gergili halat boyunun yaklaşık %1’ine denk gelir. Asıl olan dördünün eşit olmasıdır, çünkü eşit yarıçaplardaki dört eşit halat mastı kendiliğinden düşey tutar. Mast eğik duruyorsa kusur gerginlikte değil, kazık noktasındadır.
