Aynı Ağırlık, Üç Kat Rüzgâr Yükü
Aynı ağırlıktaki iki faydalı yük mast üzerinde çok farklı zorlamalar oluşturabilir. Rüzgâra açık geometri, rüzgâr hızı ve montaj yüksekliğinin birlikte etkisini görün; gerçek bir konfigürasyon tablosunu sınırları karıştırmadan okuyun.
Yazıyı PDF Olarak İndirPDF · 542 KB
Tartı rüzgâr yükünü göstermez
Kompakt bir sensör grubunu geniş, düz bir panelle değiştirdiğinizi düşünün. Her iki faydalı yük de 20 kilogram olsun. Kaldırma gereksinimi aynı görünür; ancak rüzgâr yeni panele üç kattan fazla kuvvet uygulayabilir. Eksik bilgi, havaya sunulan şekildir.
Kütle, mastın taşıması ve hızlandırması gereken malzemeyi tanımlar. Rüzgâr sürüklemesi ise açıkta kalan grubun çevresindeki hava akışının oluşturduğu yatay kuvvettir. Bu nedenle geniş ve hafif bir muhafaza, rüzgâr altında kompakt ve ağır bir muhafazadan daha zorlayıcı olabilir. Kütle değişmese bile muhafaza değişikliği mekanik açıdan yeniden değerlendirilmelidir. Kütlenin dağılımı da dönme ataletini, yani grubun açısal ivmeye ne kadar karşı koyduğunu değiştirir.
Siluete bakın
İzdüşüm alanı, rüzgâr yönünden bakıldığında görülen dış hat alanıdır. Bunu, rüzgâra bakan bir düzleme düşen gölge gibi düşünün. Yönlendirme birimini, adaptörü, açıkta kalan kablo halkalarını ve kapakları hesaba katın; ardından grubu izin verilen tüm konumlarda döndürün. Dar bir ön görünüş, çok daha geniş bir yan görünüşü gizleyebilir.
Alan tek başına yeterli değildir. Sürükleme katsayısı, şeklin ve akışın bu alanı nasıl kuvvete dönüştürdüğünü açıklar. Ön alanı aynı olan iki cismin sürüklemesi farklı olabilir. Katsayı belirli bir referans alanına aittir; toplam yüzey alanına göre verilmiş bir değer, ön alan ölçümüyle doğrudan kullanılamaz. NASA’nın şekil karşılaştırması, şeklin ve test koşullarının neden önemli olduğunu açıklar.
İlk karşılaştırma için kütleyi ve açıkta kalan geometrileri ayrı ayrı kaydedin. Katsayı varsayımını görünür tutun. Aksi hâlde düzgün görünen bir kuvvet hesabı, en belirsiz girdiyi gizleyebilir.
Eşit kütle, eşit rüzgâr yükü demek değildir.
Rüzgâr %50 hızlanırsa kuvvet %125 artar
Rüzgâr kuvveti = ½ × hava yoğunluğu × sürükleme katsayısı × izdüşüm alanı × rüzgâr hızı².
Yukarıdaki bağıntı sürükleme denklemidir. Yoğunluk kg/m³, alan m² ve hız m/s cinsinden girildiğinde kuvvet newton olarak bulunur. Şekil, yönelim ve seçilen katsayı birbiriyle uyumlu olmalıdır.
Bu planlama örneğinde hava yoğunluğunu 1,225 kg/m³, her iki faydalı yük için sürükleme katsayısını 1,2 kabul edelim. Bunlar seçilmiş girdilerdir; bir Inventra S³ ürününe ait ölçülmüş katsayılar değildir. Kompakt grubun 0,12 m², geniş grubun 0,40 m² alan sunduğunu varsayalım.
| Rüzgâr Hızı | Kompakt Grup | Geniş Grup |
|---|---|---|
| 20 m/s, yani 72 km/sa | 35,3 N | 117,6 N |
| 30 m/s, yani 108 km/sa | 79,4 N | 264,6 N |
Her iki hızda da alan oranı, kuvveti 3,33 kat değiştirir. Hızın 20’den 30 m/s’ye çıkması her kuvveti 1,5², yani 2,25 ile çarpar. Hız yalnızca %50 artarken kuvvet %125 artar. Diğer varsayımlar değişmezse hızın iki katına çıkması kuvveti dört katına çıkarır.
Rüzgâr değerinin neyi anlattığını sorun
Bildirilmiş ortalama ile kısa süreli hamle aynı girdi değildir. Örneğin ABD Ulusal Hava Durumu Servisi ASOS raporlamasında rüzgâr hızı için iki dakikalık ortalama kullanılır; hamle bilgisi ayrıca verilir. Hava verisini ekipman gereksinimleriyle karşılaştırırken ortalama süresini ve ölçüm yüksekliğini kaydedin.
Diğer girdiler sabitken kuvvet, rüzgâr hızının karesiyle artar.
Yatay kuvvet tabanda döndürme etkisi oluşturur

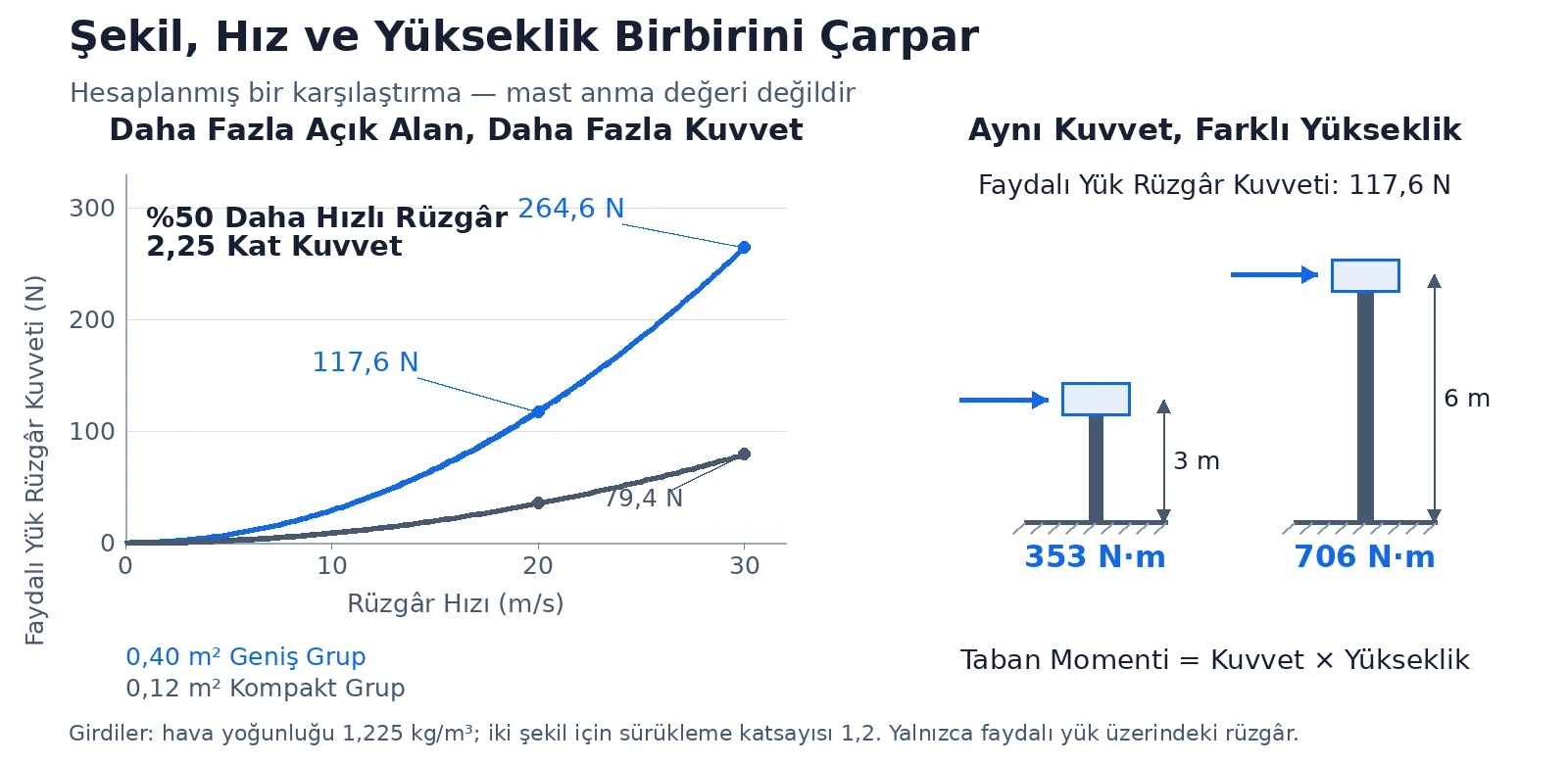

Şimdi geniş grubu yükseltin. 20 m/s hızda hesaplanan yatay kuvvet 117,6 newtondur. Kuvvet tabandan 3 metre yüksekte uygulanırsa döndürme etkisi yaklaşık 353 newton-metre olur. Aynı kuvvet 6 metrede uygulanırsa değer yaklaşık 706 newton-metreye çıkar.
Hesap taban momenti = yatay kuvvet × dik yükseklik biçimindedir. Moment, kuvvetin bir nokta çevresindeki döndürme etkisidir; birimi newton-metredir. OpenStax tork açıklaması, kuvvet ile kaldıraç kolu arasındaki temel ilişkiyi açıklar. Buradaki yükseklik, faydalı yükün rüzgâr kuvvetinin etkidiği eşdeğer noktaya kadar ölçülür; bu noktanın kütle merkezi olması gerekmez.
Ağırlığın kaldıraç kolu farklıdır
İdeal, düz ve dik bir mast üzerindeki merkezlenmiş düşey ağırlık, yalnızca daha yükseğe çıkarıldığı için birinci mertebeden eğilme momenti oluşturmaz. Kaçık ağırlık oluşturur: kütle merkezi mast ekseninden yatayda 0,20 m uzakta olan 20 kg’lık bir faydalı yük, yer çekimi nedeniyle yaklaşık 39 N·m ekler. Gerçek masttaki sehim başka etkiler doğurabilir; bu basit ayrım yapısal analizin yerini tutmaz.

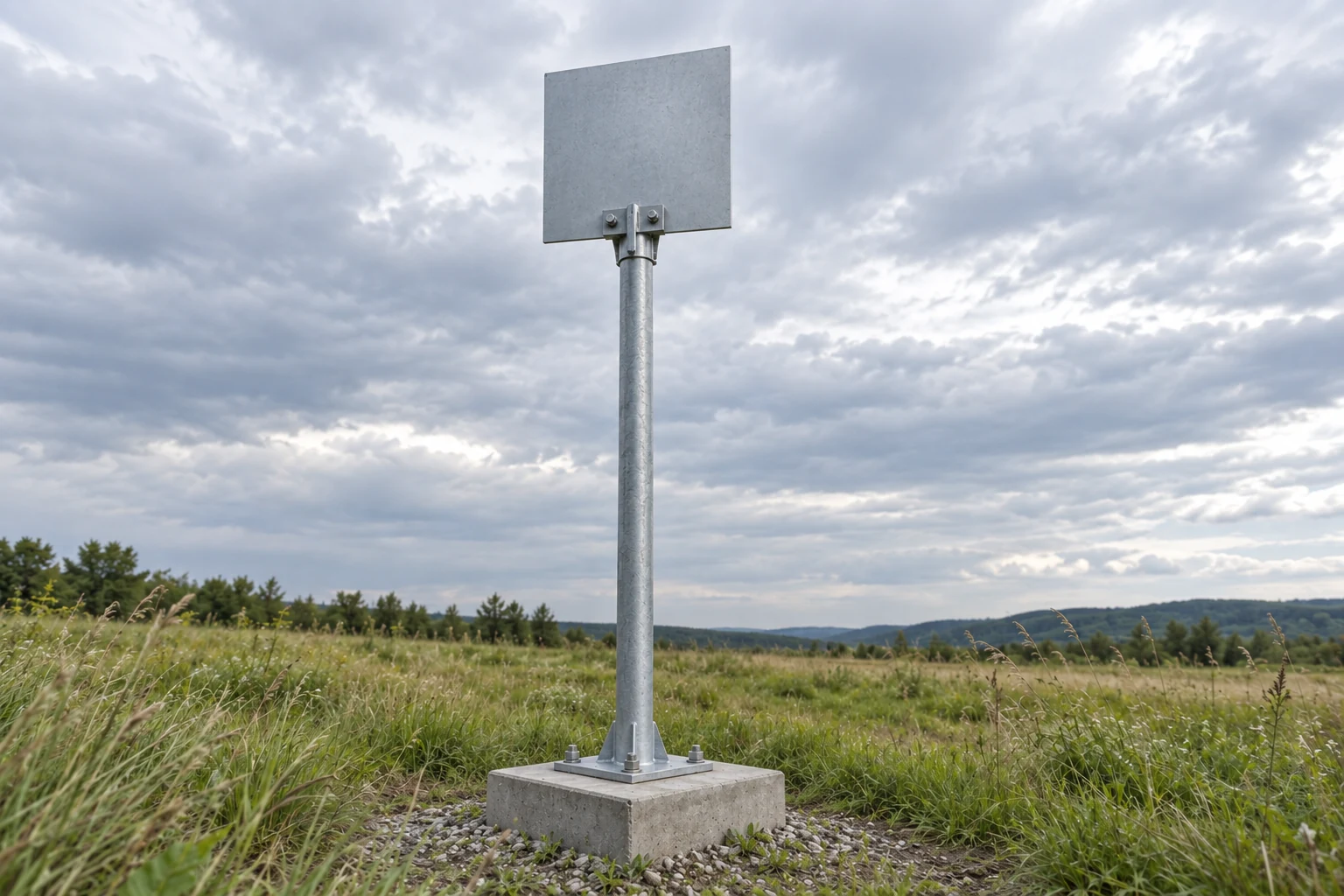

Taşıyıcı sistem; mastın ve faydalı yükün ağırlığı dâhil oluşan tüm yüklere direnmelidir. Sabit kurulumda yük yolunu montaj plakası, ankrajlar, temel ve zemine kadar izleyin. Araç üzerinde montaj yapılıyorsa taşıyıcı yapıyı ve açılmış destekleri de hesaba katın. Mast tek başına tüm sistemin kapasitesini belirleyemez.
Bu örnekte yalnızca faydalı yük üzerindeki rüzgâr hesaba katıldı. Rüzgâr, mast ve kablolara da etki eder. Bu kuvvetler farklı yüksekliklerde oluşur; momentleri yönleri dikkate alınarak toplanmalıdır. Hamle tepkisi, titreşim, nişan alma hareketi ve yapısal kapasite, bu statik karşılaştırmadan daha kapsamlı bir değerlendirme gerektirir.
Yükseklik, yatay kuvvetin momentini büyütür; merkezlenmiş ağırlık farklı bir yük durumudur.
Konfigürasyonu okuyun, rüzgâr kriterini doğrulayın
Inventra S³ MEM10 ürün sayfası dört konfigürasyon listeler. Temel değerler, bağlantılı üretici veri sayfasıyla uyumludur:
| Açık Yükseklik | Kapalı Yükseklik | Anma Faydalı Yükü | Mast Ağırlığı |
|---|---|---|---|
| 2,2 m | 1,0 m | 125 kg | 72 kg |
| 3,0 m | 1,2 m | 120 kg | 106 kg |
| 6,0 m | 1,8 m | 100 kg | 144 kg |
| 7,2 m | 2,0 m | 100 kg | 219 kg |
Bu satırlar farklı konfigürasyonları tanımlar. Tek bir mastın yükseldikçe kapasitesinin nasıl değiştiğini gösteren bir yük eğrisi değildir. Bu nedenle 125 kg değeri 7,2 m satırına taşınamaz; tablo ara yüksekliklerin anma değerlerini de vermez.
Yayımlanmış bir ayrıntı doğrulama gerektiriyor
Web teknik özellikleri, 120 km/sa değerini 0,4 m² rüzgâr referans alanıyla birlikte verir. Buna karşılık MEM10 veri sayfasının 3. sayfası, 1 m² alan için 120 km/sa belirtir. Bunlar farklı yayımlanmış koşullardır. Önerilen kurulumda hiçbir alan değeri varsayılarak seçilmemelidir; tam konfigürasyon için geçerli rüzgâr kriterini Inventra Inc. ile doğrulayın.
İyi hazırlanmış bir talep; gerekli yüksekliği, eksiksiz faydalı yük kütlesini, kütle merkezi kaçıklığını ve rüzgâra açık en büyük geometriyi içerir. Planlanan çalışma ve geri toplama koşullarını, saha rüzgâr tanımını ve taşıyıcı tabanı ekleyin. Doğrulanan sınırların hangi yönelimi, referans alanını, rüzgâr ortalama süresini ve destek düzenini kabul ettiğini sorun.
Böylece karar somutlaşır: tanımlı bir taşıyıcı üzerinde tanımlı bir grubu taşıyan belirli bir mast konfigürasyonu. Daha sonra kapak, anten veya adaptör değişirse ağırlığın yanında geometriyi ve yük hesabını da yeniden değerlendirin.
Konfigürasyon satırı ile doğrulanmış çalışma koşulları birlikte ele alınmalıdır.
