İthal muadilin yerine: sıfırdan pan-tilt pozisyoner tasarımı

0,04° konumlandırma · 180°/s dönüş · 500 Nm çıkış torku

Gereksinim

Bir ana yüklenicinin, sahadaki bir sistemden ithal bir pozisyoneri çıkarması gerekiyordu. Zorluk performans değerlerinde değildi. Zorluk, “muadil”in çoktan sahadaki donanım tarafından tanımlanmış olmasıydı: montaj arayüzü, ünitenin kaplayacağı hacim, kontrol arayüzü ve kablo demeti; hepsi yıllar önce bir başkasının verdiği kararlarla sabitlenmişti. Sıfırdan bir tasarımın, başka bir firmanın çözümüne göre biçimlenmiş bir gövdeye varması gerekiyordu.

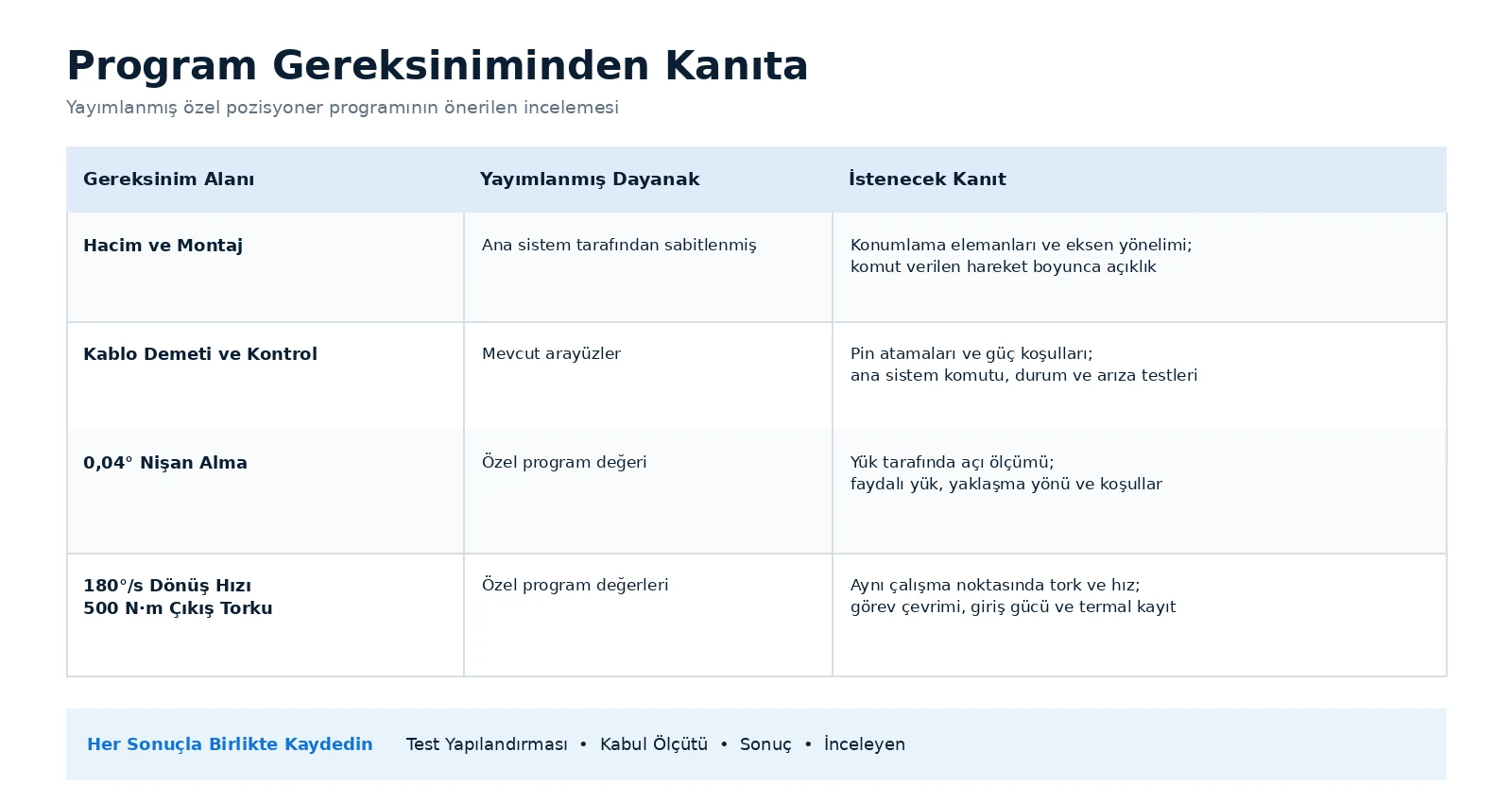

İkinci zorluk, üç manşet değerinin aynı anda sağlanması gerektiğiydi. Özgün datasheet’te bunlar üç ayrı azami değerdi. Sahada ise tek bir çalışma noktasıdır.

Konfigürasyon

Mevcut mekanik ve elektriksel arayüze göre kurulmuş, 0,04° konumlandırma, 180°/s dönüş hızı ve 500 Nm çıkış torku veren elektromekanik iki eksenli bir pozisyoner.

Bu üç sayı birbirinden bağımsız değildir ve tasarımın tamamı da budur. Çıkış torku büyük bir redüksiyon oranı ister. Dönüş hızı küçük bir oran ister. İnce konumlandırma, motor ile yük arasında hiçbir yerde kayıp hareket istemez; bu da redüksiyonu elde etmenin ucuz yollarını devre dışı bırakır. Bu tasarımda dişli kademesi bir bileşen seçimi değildir; tasarımın kendisidir. Motor, rulmanlar ve ısı yolu ondan sonra gelir.

Mühendisliğin çözmesi gereken

Tork ve hız tek bir bütçedir. Çıkışta 500 Nm ile 180°/s’yi birlikte sağlamak bir tork problemi değil, bir güç ve ısı problemidir. Dönerken tork vermek, duruşta tork tutmaktan farklı bir makinedir ve sızdırmaz bir gövdenin kayıpları dışarı atmak için kolay bir yolu yoktur. Isı yolunu boyutlandıran şey tepe değer değil, müşterinin gerçekte koştuğu görev çevrimi oldu.

Hassasiyet ön yüklemeyle satın alınır, bedeli sürtünmeyle ödenir. 0,04° mertebesinde, tahrik zincirindeki her kayıp hareket yön değiştirmede doğrudan hata olarak görünür. Boşluklu bir tahrik stabilize edilemez, yalnızca ortalanabilir. Boşluğu kaldırmak ön yükleme demektir, ön yükleme sürtünme demektir ve düşük hızda sürtünme yapış-kaydır (stick-slip) demektir — yavaş bir taramayı bozan davranışın tam olarak kendisi. İki gereksinim aynı parçanın içinden ters yönlere çeker ve çözüm, kontrolcünün nasıl ayarlandığında değil, redüksiyonun nasıl kurulduğundadır.

Varmak ile oturmak aynı şey değildir. 180°/s’de komut verilen açıya ulaşmak kolaydır; o açının 0,04° içinde kalmak değildir. Yavaşlama rampası yapıyı ve faydalı yükü uyarır; eksen işarete varır ve sonra etrafında salınır. Sert yavaşlarsanız salınım uzar; yumuşak yavaşlarsanız dönüş uzar. Görevin umursadığı şey ikisinin toplamı olan oturma süresidir ve neredeyse hiçbir zaman belirtilen değer o değildir. Hareket profili, dönüş hızına göre değil o toplama göre biçimlendirildi.

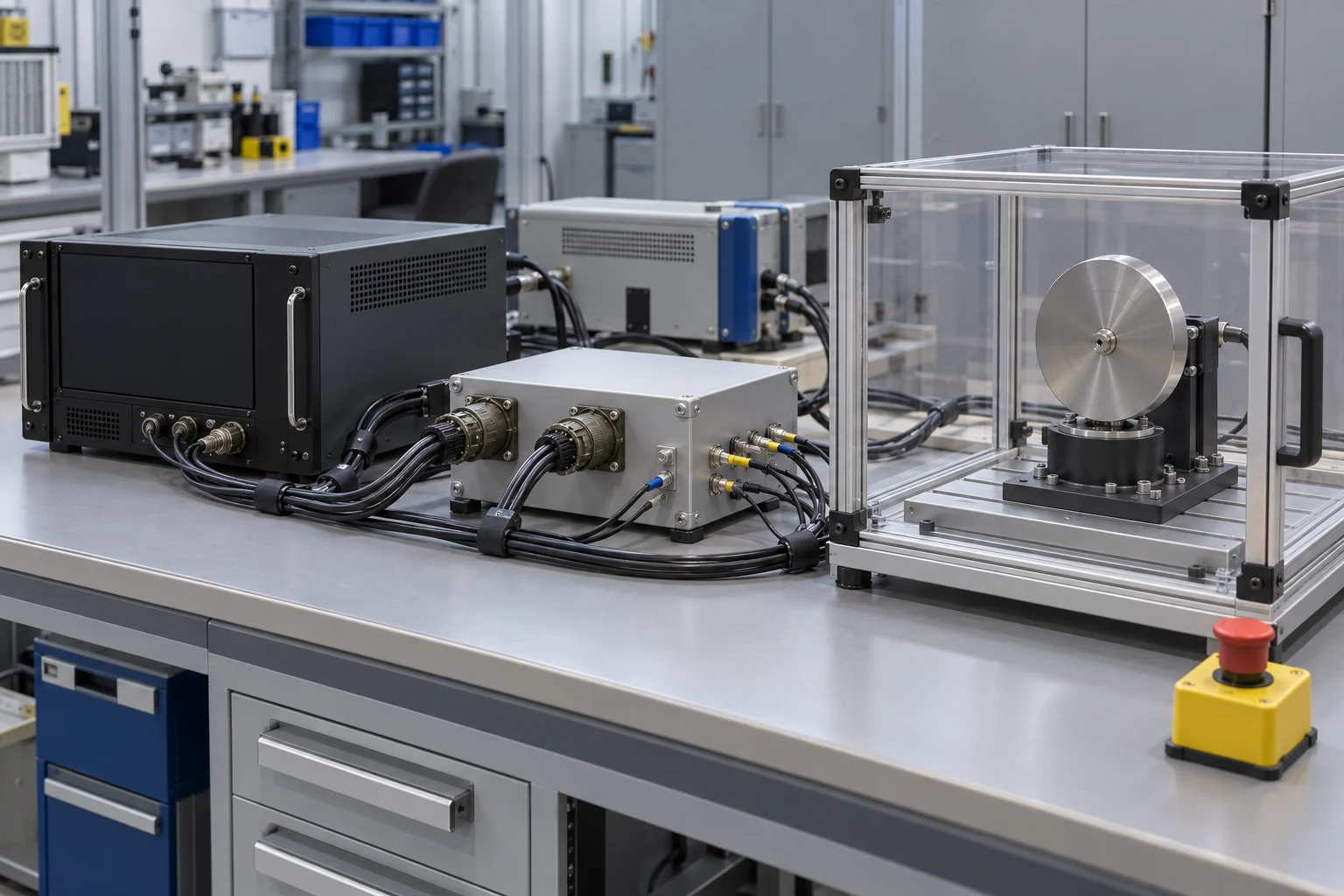

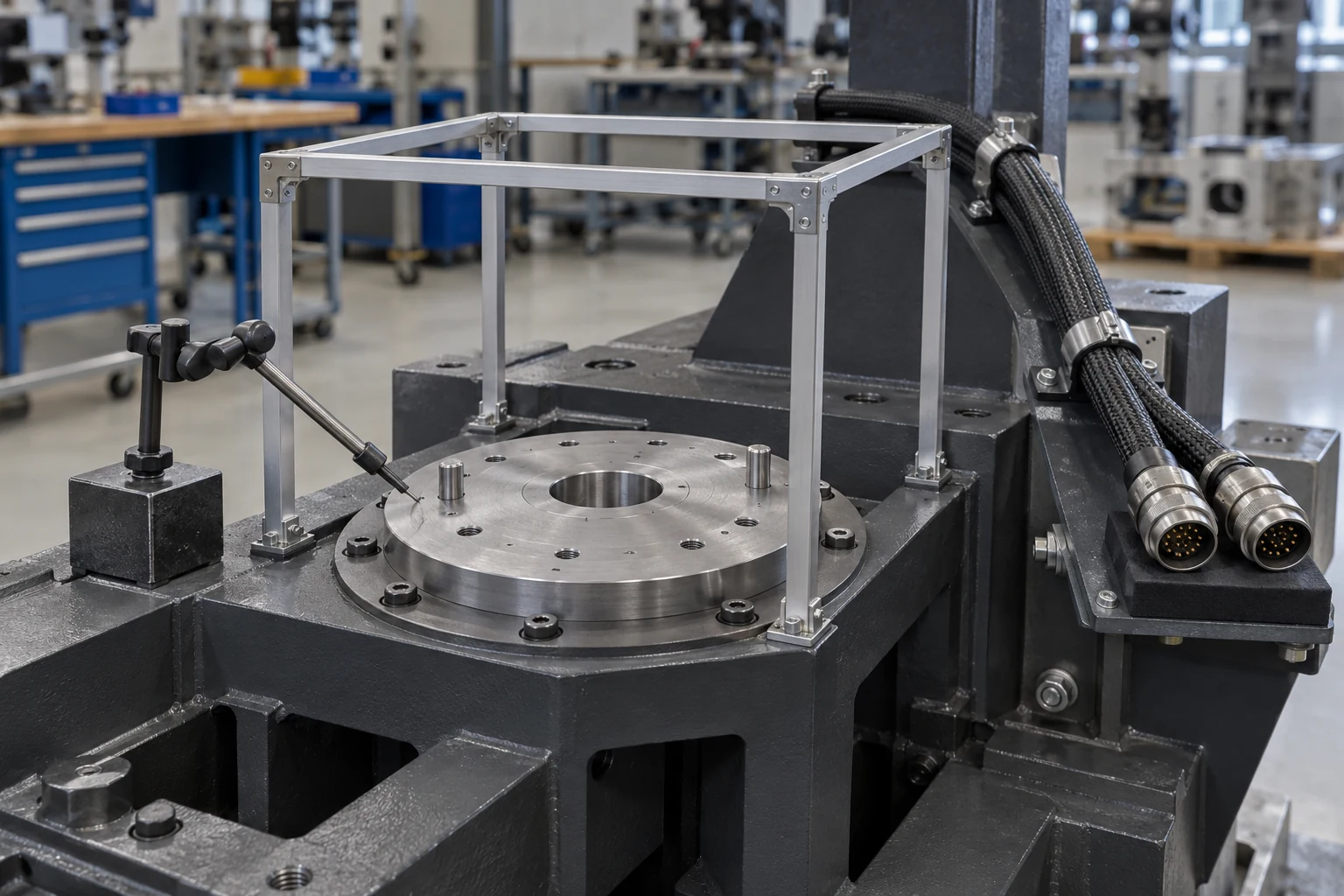

Hacim pazarlığa açık değildi. Motor, redüksiyon, rulmanlar, fren ve elektronik; başka bir mimariye göre yerleşmiş bir hacme, üstelik başkasının parçası için seçilmiş montaj noktalarından geçen bir yük yoluyla sığmak zorundaydı. Sıfırdan bir tasarımın bir rulmanı kaydırarak çözeceği yerde, bu tasarım geri kalan her şeyi kaydırdı.

Sonuç

Ünite 0,04° konumlandırma, 180°/s dönüş ve 500 Nm çıkış torkunu karşılıyor ve platformda hâlihazırda bulunan arayüze cıvatalanıyor; dolayısıyla değişiklik bir sistem modifikasyonu değil, bir bileşen değişimi oldu.

Müşterinin sonradan fark ettiği sonuç ise başkaydı. Arayüz değişiklikleri, kontrol davranışı, tarama desenleri ve yazılımsal limitler; yabancı bir destek kuyruğundan ve bir ihracat lisansından geçen talepler olmaktan çıkıp takvimi olan mühendislik işlerine dönüştü. Performans, girişin şartıydı. Programı değiştiren şey, tasarıma soru sorulabilmesi oldu.
