Araç Üstü Keşif ve Gözetleme Sistemi: Konuşlanma Süresi Bir Tasarım Kısıtı Olduğunda

SEG12 · 4 m pnömatik mast · pan-tilt pozisyoner · 4×4 taktik platform

Gereksinim

Aracın durmasından kullanılabilir görüntüye kadar 90 saniyenin altı.

Bu, hayatta kalabilirlik gereksinimi kılığına girmiş bir performans gereksinimidir. Bir keşif aracında tehlikeli olan büyüklük durağan geçirilen süredir ve kurulumun her saniyesi bir saniyelik maruziyettir. Müşteri hızlı bir mast istemedi. Müşteri kısa bir duruş istedi.

Spesifikasyonun sessiz bir ikinci yarısı da var. Beş dakikalık toplanmayla eşleşen 90 saniyelik bir konuşlanma, yalnızca kâğıt üzerinde 90 saniyeliktir; çünkü araç toplanırken de maruz kalmaya devam eder.

Konfigürasyon

4×4 taktik platform üzerinde, 4 m pnömatik mastta bir SEG12 sensör ve bir pan-tilt pozisyoner.

Her eleman datasheet’e göre değil saate göre seçildi.

Pnömatik mast, kısa bir kolonu saniyeler içinde kaldırır ve hafif bir aracın tepesine çok az kütle ekler. 4 metrede bu bir taviz değil, yerinde bir yapıdır.

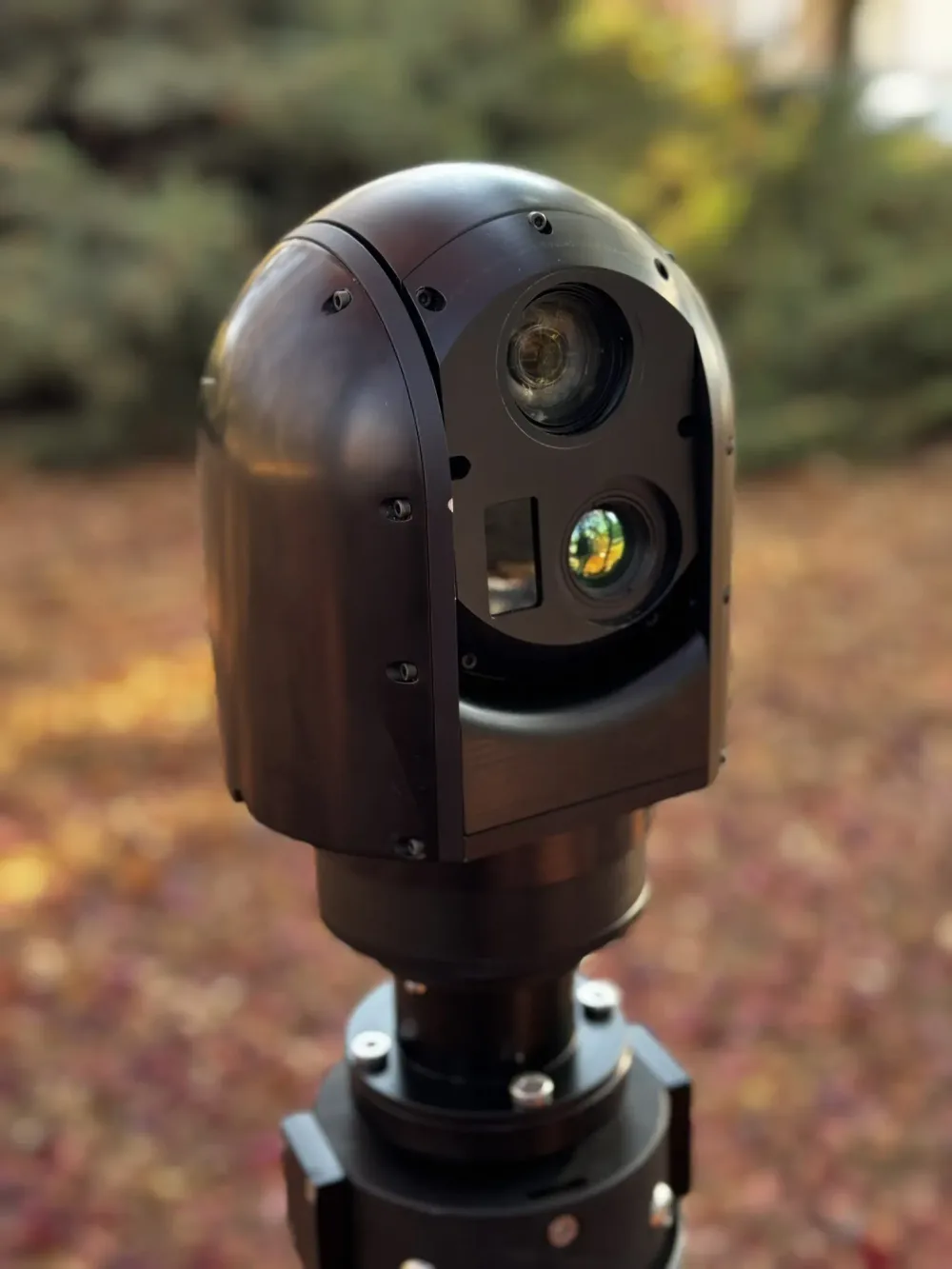

Pan-tilt pozisyoner sayesinde ekip, aracı yeniden konumlandırmadan arama yapar; bu da sensörün baktığı yeri değiştirmenin en yavaş yolunu ortadan kaldırır.

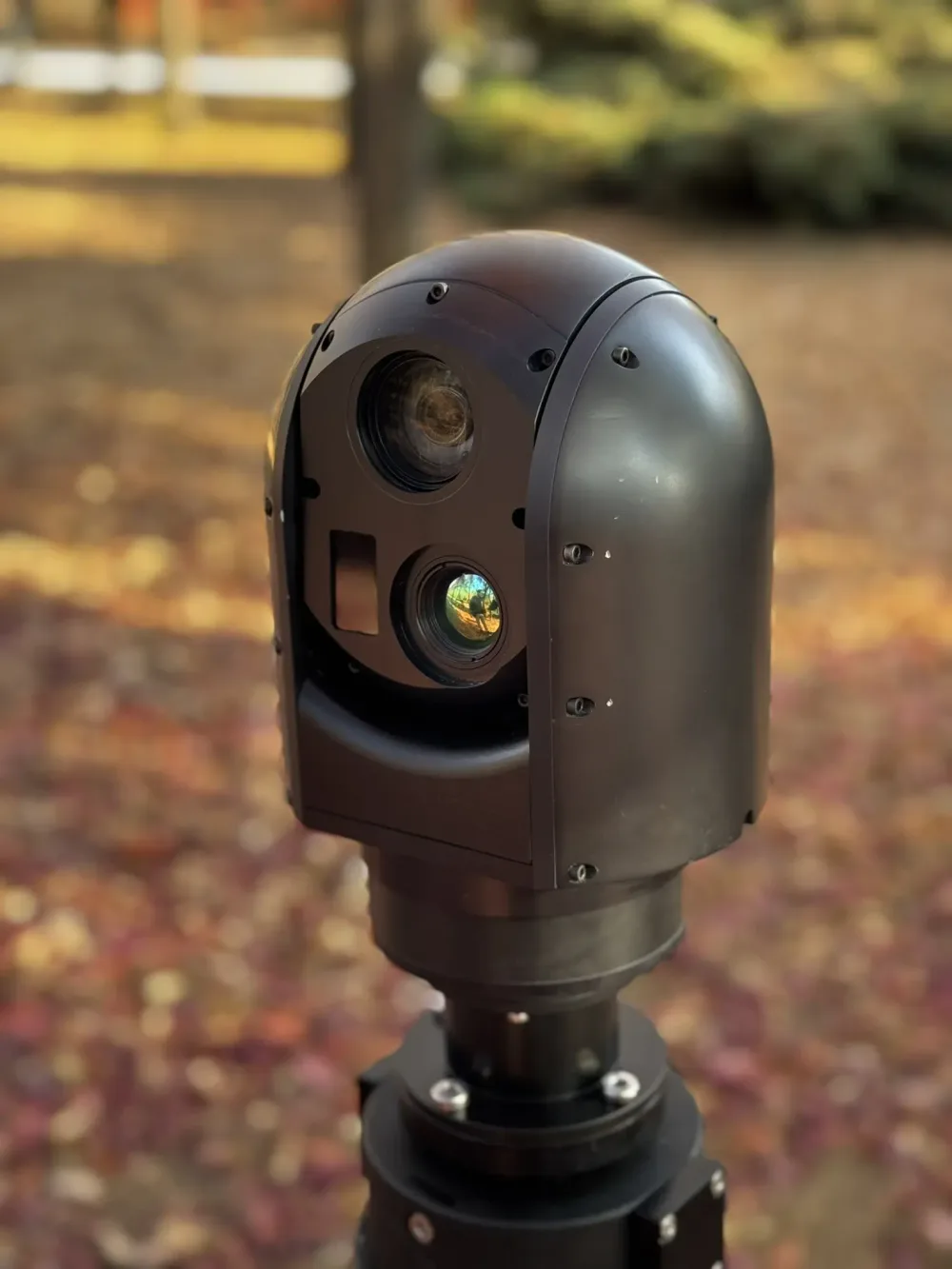

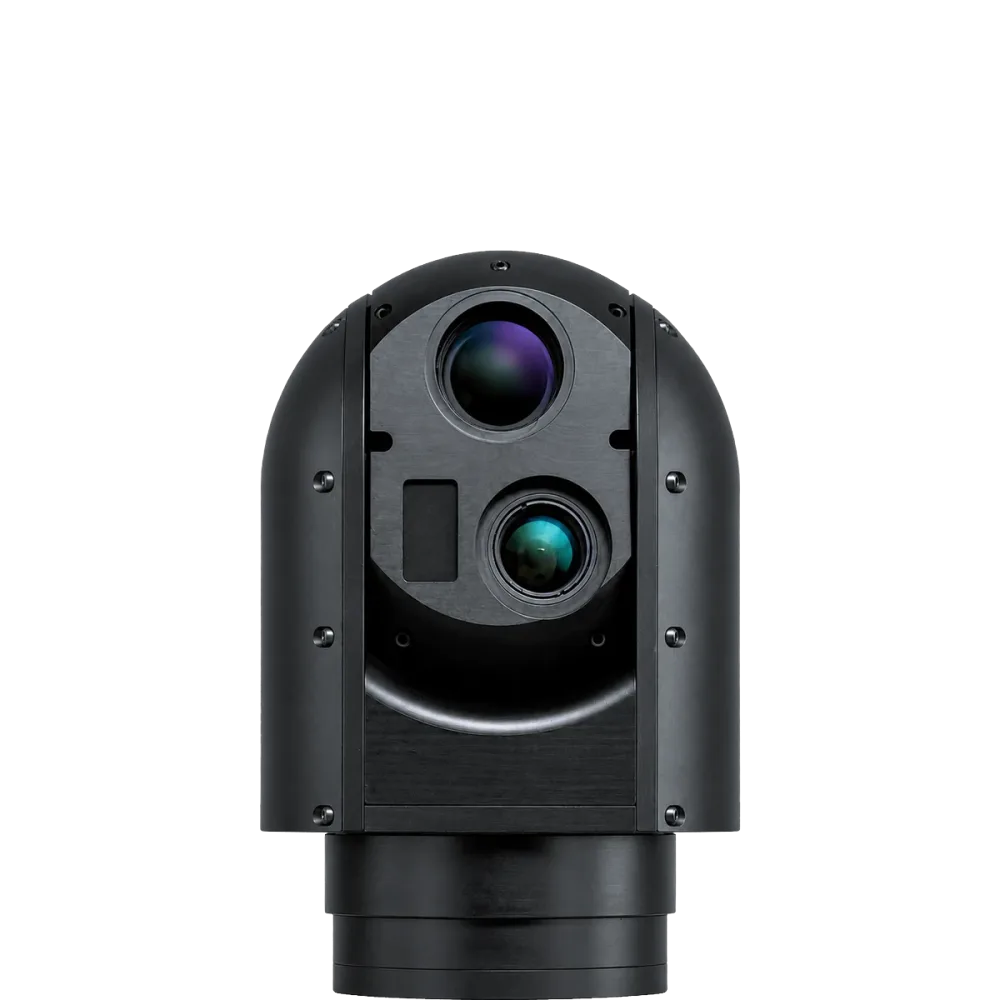

SEG12 ise açıklanmayı en çok hak eden seçimdir; çünkü bir görüntüye göre değil bir zaman sabitine göre yapıldı. SEG12 soğutmasız sınıfa aittir ve soğutmasız bir termal görüntüleyici, güç verildikten neredeyse anında kullanılabilir görüntü üretir. Aynı kuşaktan soğutmalı bir sensörün önce soğuma süresine ihtiyacı olurdu. 90 saniyelik bir bütçede soğuma süresi, birkaç kalemden biri değildir — bütçenin büyük kısmıdır. Sensör, ne kadar hızlı başladığına göre seçildi.

Mühendisliğin çözmesi gereken

Mast hiçbir zaman kritik kalem değildi. 90 saniyeyi parçalarına ayırın; çok azı mastı kaldırmaya aittir. Süre; aracı durdurup emniyete almaya, güç verip başlatmaya ve sonra da kimsenin bütçelemediği kaleme gider.

Görüntü, kullanılabilir olmadan önce yukarı çıkar. Araç üstündeki bir mast, yaylar üzerinde duran bir konsol kiriştir ve yaylar masttan yumuşaktır. Kolon saniyeler içinde tam yüksekliğe ulaşır, araç ise hâlâ süspansiyonu üzerinde sallanıyordur; o andaki görüntü doğru yüksekliktedir ve bakmaya değmez. Dolayısıyla konuşlanmayı kısaltmak, mast yukarı çıktıktan sonra olanı kısaltmak demekti. Yük, basınçta bırakılmak yerine mekanik kilide alındı; böylece kolon, yavaşça seviyesini bulmak yerine hareketini kesti. Platform da operatör görüntüyü kullanmaya çalışırken değil, ona ihtiyaç duymadan önce oturtuldu.

Sırayla yapılan hiçbir şey 90 saniyeye sığmaz. Bütçeyi tutturmanın tek yolu, sıranın sıra olmaktan çıkmasıydı. Güç verme ve başlatma, araç hâlâ yavaşlarken başlıyor. Mast, sensör açılırken yükseliyor. Kritik yoldan çıkarılan her görev, herhangi bir görevi hızlandırmaktan daha çok kazandırdı; sürenin çoğu da gerçekte burada geri alındı.

Yapıyı rüzgâr değil yol boyutlandırdı. 4 metrede rüzgâr durumu mütevazıdır. Kapalı mastın ve bağlantısının arazi sürüşünde gördüğü yük ise değildir. Yapıyı ve nakliye kilidini taşıma yükleri belirledi; 4 metrelik açık durum hiçbir zaman belirleyici durum olmadı — ki bu, bir mast spesifikasyonunun genellikle ima ettiğinin tersidir.

Toplanmanın maliyeti sıfır olmalıydı. Yükseklikteki hiçbir kilit el istemeyecek, hiçbir şey de etrafında dolaşılıp kontrol edilmeyi gerektirmeyecekti. Çünkü bu iki şey de hızlı bir sistemi, tam da en çok önem taşıdığı anda yavaş bir sisteme çevirir.

Sonuç

Aracın durmasından kullanılabilir görüntüye kadar geçen süre gereksinimin içinde, toplanma süresi aynı mertebede ve iki yönde de masta dokunan bir personel yok. Programın ürettiği tasarım dersi, rakamın kendisinden daha kıymetli. Kurulum süresiyle belirtilmiş bir sistemde hızlı bileşen, nadiren sürenin bulunduğu yerdir; sensör de ne gördüğüne göre değil, ne kadar çabuk uyandığına göre seçilebilir.
