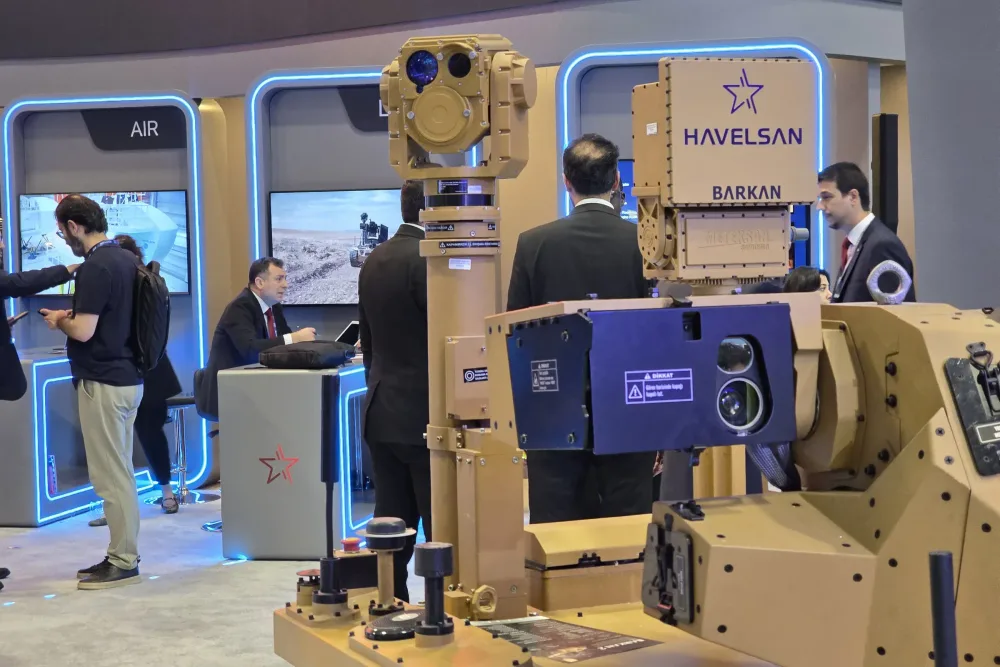

Sabit Tesiste 7/24 Kesintisiz Gözetleme: 14 Metrede Kazanılan Menzil
14 m elektromekanik mast üzerine kurulu SEG14 sensör sistemiyle 7/24 kesintisiz gözetleme: radar ipucuyla yönelme, 32 km lazer mesafe ölçümü.
- Çözünürlük
- 1.920 × 1.080 px
- Dedektör
- 1.280 × 1.024 px
- Ölçüm Menzili
- 5-32.000 m
- Ağırlık
- 8,0 kg

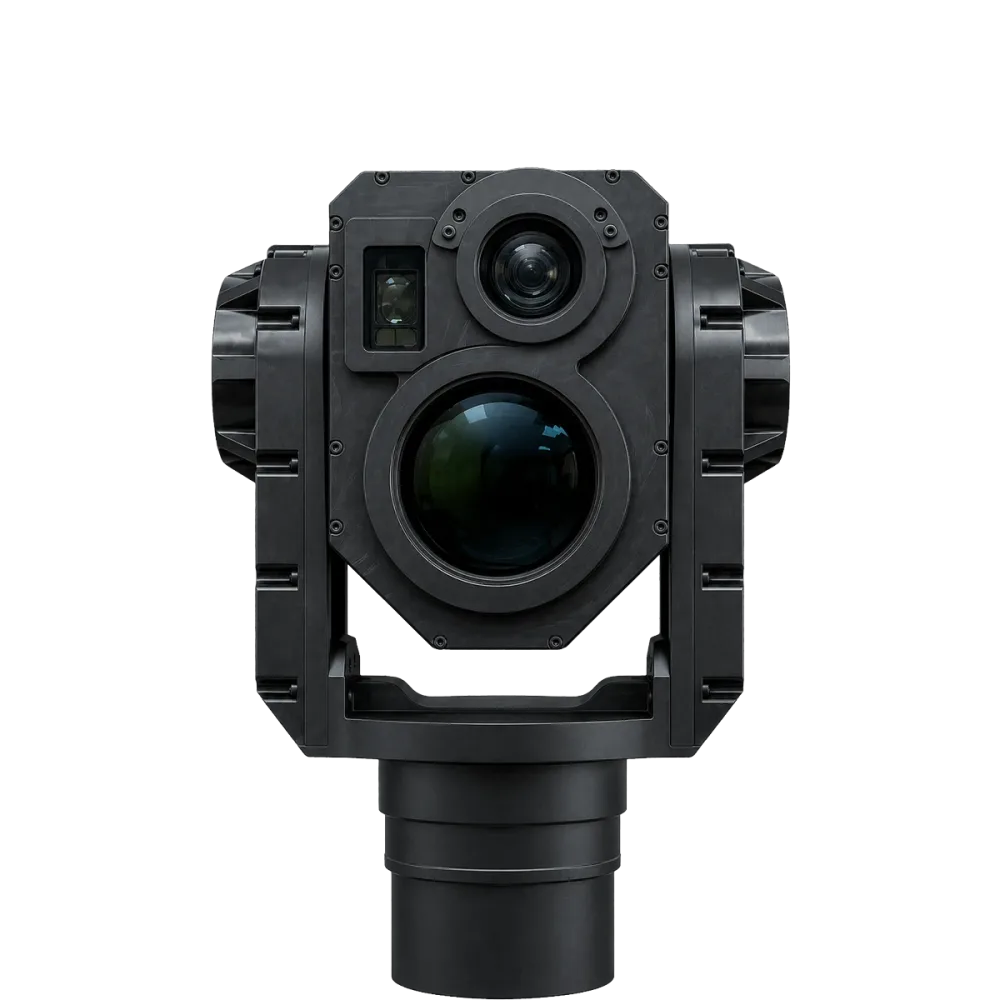

SEG14 · 14 m elektromekanik mast · radar ipucuyla yönelme (slew-to-cue)
Gereksinim
Sahada zaten radar vardı. Radar, orada bir şey olduğunu ve ne kadar uzakta olduğunu bildirir; ne olduğunu bildirmez. Dolayısıyla gereksinim “daha uzağı görmek” değil, “bir radar izini tanımlanmış bir hedefe çevirmek ve bunu cevap işe yaramaz hâle gelmeden yapmak”tı — sürekli, gözetimsiz, her saat ve her mevsim.
Sistemi asıl biçimlendiren iki kısıt vardı. Mast hiç inmiyor; yani düzenli ilgi isteyen her şey, o ilgiyi verecek insanların on dört metre üzerinde duruyor. Ve önemli olan performans değeri menzil değil, geçen süreydi: radarın bir iz bildirdiği andan, operatörün o izin kararlı ve tanımlanabilir bir görüntüsünü aldığı ana kadar.
Konfigürasyon
14 m elektromekanik mast üzerinde, sahanın radarıyla yönlendirilen bir SEG14 sensör ve 32 km’ye kadar lazer mesafe ölçümü.
14 m, çünkü yükseklik iki ayrı sebeple satın alınır ve bu sahanın ikisine de ihtiyacı vardı: jeometrik ufuk yükseklikle genişler ve yakın arazi karmaşasının alçak bir sensörün kapsamasında açtığı ölü bölgeler kapanır. Bunların hiçbiri daha alçakta duran daha iyi bir sensörle elde edilmez.
Elektromekanik, çünkü mast aylarca açık kalıyor. Güç kesintisinde konumunu koruyan, kendinden kilitlemeli ve bağımsız frenlemeli bir tahrik, kaldırma hızıyla ilgili değil arızayla ilgili bir soruya cevap verir. Ayrıca sızacak bir şey yoktur: yükseklikte basınçla tutulan bir kolon, iç basıncı günlük sıcaklığı takip ettikçe sürünür ve 14 metrede sürünme, öğleden sonra boyunca büyüyen bir nişan hatasıdır.
Lazer mesafe ölçümü, çünkü radarın menzili radarın tespitine aittir. Başka bir sisteme koordinat verebilmek için, kameranın gerçekte baktığı nesneye kendi ölçtüğü mesafe gerekir; o nesne de radarın bulduğu nesne olmak zorunda değildir.
Mühendisliğin çözmesi gereken
Radar ipucuyla yönelme, üzerinde durduğu mastla kavga eder. Sistemi biçimlendiren bulgu buydu. 14 metrelik bir mast, ilk eğilme modu düşük olan uzun bir konsol kiriştir. Pozisyonerin her hızlı dönüşü o konsolun tepesine bir tork darbesi verir ve mast buna salınarak cevap verir. Görüntü, ipucunun verdiği kerterize varır ve hareket durana kadar kullanılamaz kalır. Kullanılabilir görüntüye kadar geçen süre, dönüş süresi artı oturma süresidir ve oturma süresi ne kadar sert döndüğünüzle birlikte büyür. Bir optimum dönüş hızı vardır ve bu, azami dönüş hızı değildir. Azami dönüş hızı üzerinden belirtilmiş bir sistem, yanlış sayı üzerinden belirtilmiştir.
İki sensörün nerede ne olduğu konusunda anlaşması gerekir. Bir radar ipucu, ancak kameranın açısal çerçevesi radarınkiyle örtüşüyorsa ipucudur. Uzun menzilde dar termal görüş alanı küçük bir penceredir ve iki çerçeve arasındaki bir derecenin kesri kadar uyuşmazlık, hedefi bu pencerenin tamamen dışında bırakır. Operatör o zaman boş araziyi görür ve radarın yanıldığı sonucuna varır. Çerçeveleri hizalamak gösterişsiz bir iştir; hizalı tutmak daha da zordur, çünkü ikisinden birini taşıyan yapı rüzgârla ve durgun açık bir günde bir yüzüne vuran güneşle eğilir.
Elle ilgilenilmesi gereken her şey tepededir. Bakım sorusu, görüntüleme sorusundan önce çözüldü. İnmeyen bir mastta sarf malzemesi bir işletme gideri değil, bir kesinti artı bir vinçtir.
Mesafe bir çizgi boyunca ölçülür ve çizgi oynar. Mast sehimiyle yer değiştirmiş bir görüş hattı boyunca alınan mesafe ölçümü, yanlış yere ait doğru bir mesafedir.
Sonuç
Saha, bir radar izini kimse masta çıkmadan tanımlanmış ve mesafesi ölçülmüş bir hedefe çeviriyor ve bunu iz hangi saatte belirirse belirsin yapıyor. Programdan alıntılanmaya değer sayı 32 km de değil 14 m de değil; ipucundan kararlı görüntüye kadar geçen süredir ve o süre, daha hızlı dönerek değil daha az sert dönerek iyileşti.
