Pan-Tilt ve Pozisyonlama Sistemleri
PMD01

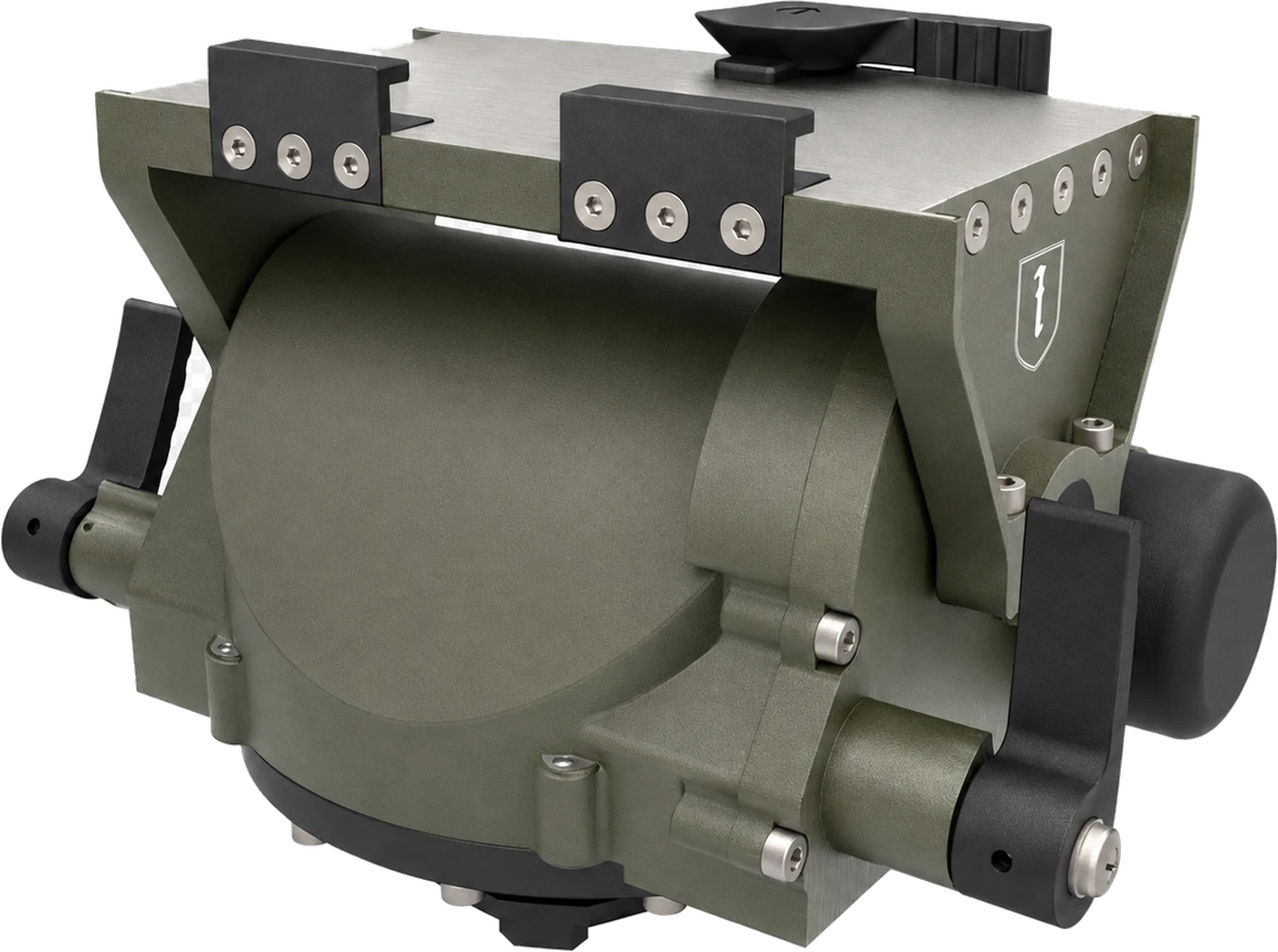

Hafif Manuel Pan-Tilt
EO sensörlerin, lazer hedef designatörlerin ve uzun menzilli optiklerin hizalanması için viskoz sönümlemeli ve bağımsız frenli, 1,4 kg altında manuel pan-tilt kafa.
- N × 360°
- 0,0056° Çözünürlük
- 10 kg Yük
- 10 kg
- Anma Faydalı Yükü
- 0,0056°
- Eksen Çözünürlüğü
- 1,4 kg
- Ağırlık
Öne Çıkanlar
01En hafif kafa
10 kg'a kadar taşıyan 1,4 kg kafa
1,4 kg ile serinin en hafif kafasıdır ve yine de 10 kg yük alır. Güç istemez; saha yüküne kendi ağırlığından başka bir şey eklemez.
- N × 360° sürekli pan, ±45° tilt
- Yükseliş skalasıyla 0,084° çözünürlük
02Eksen sönümleme
Akıcı manuel takip için viskoz sönümleme
Her iki eksendeki viskoz sönümleme, manuel kafayı hareketli bir nesneyi aşmadan takip edebilen bir düzeneğe çevirir ve ilk hizalamada sensörü oturtur.
- Eksen başına 1,13–2,5° ince ayar

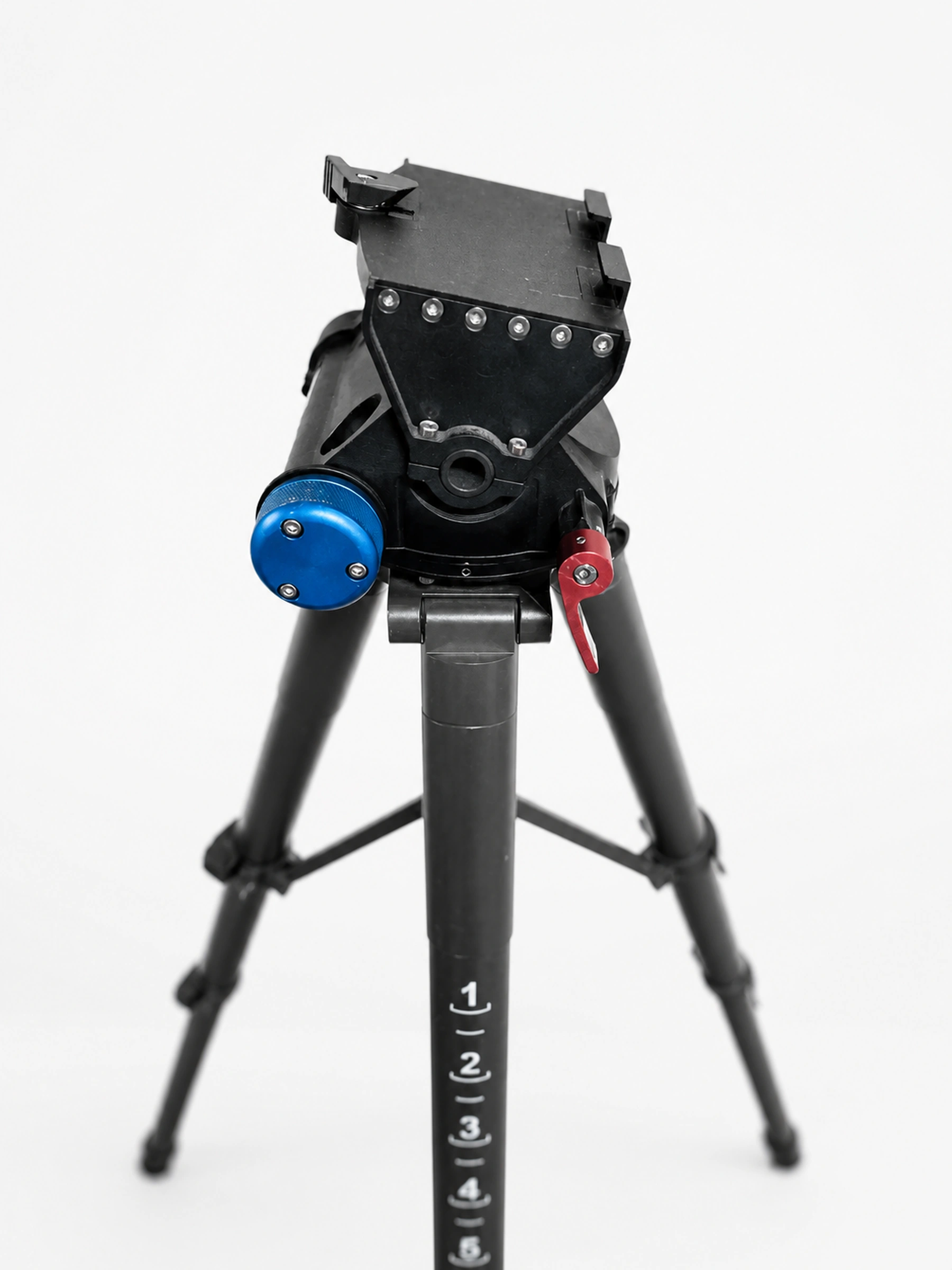

- Her iki eksende bağımsız fren

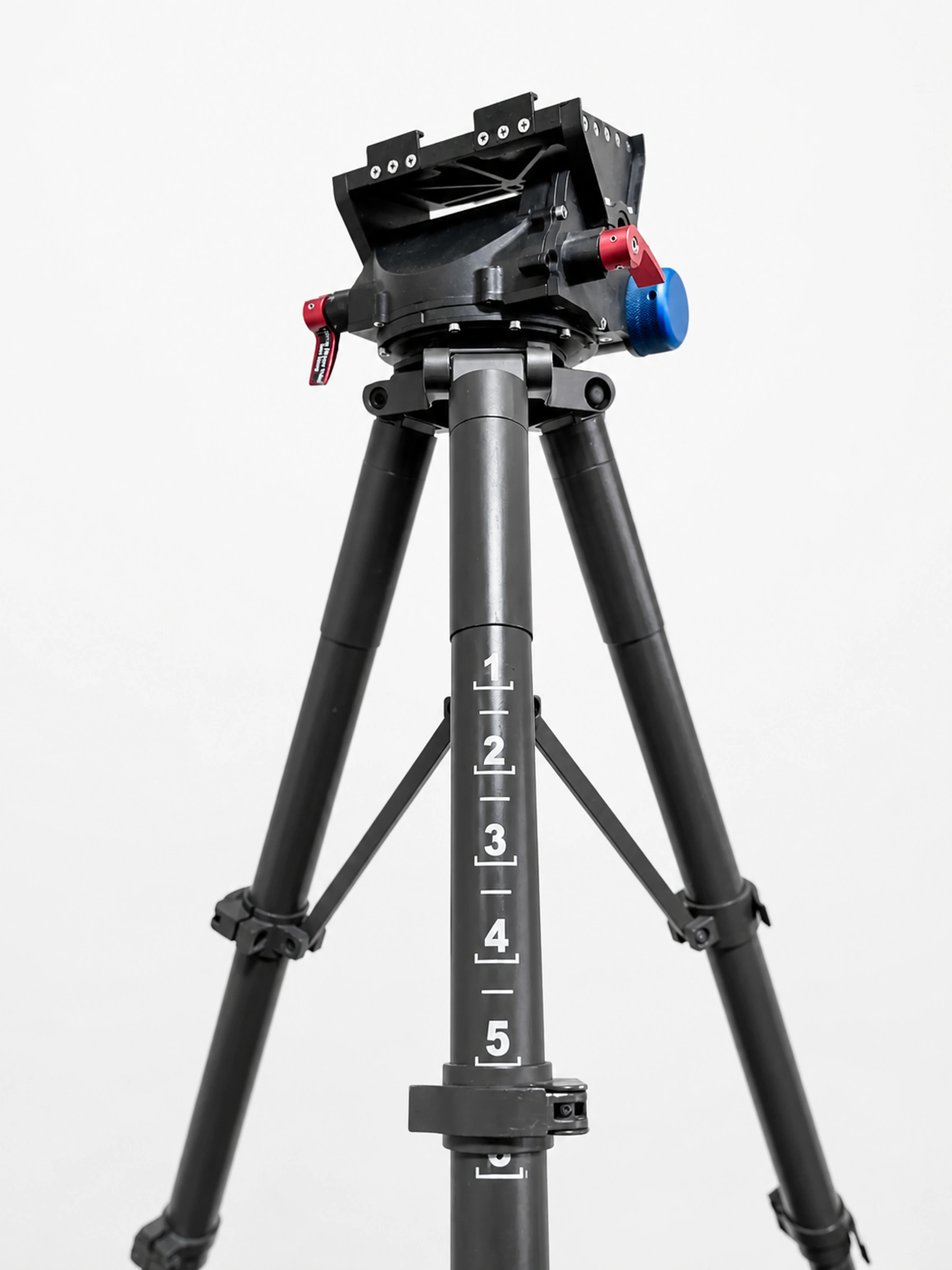

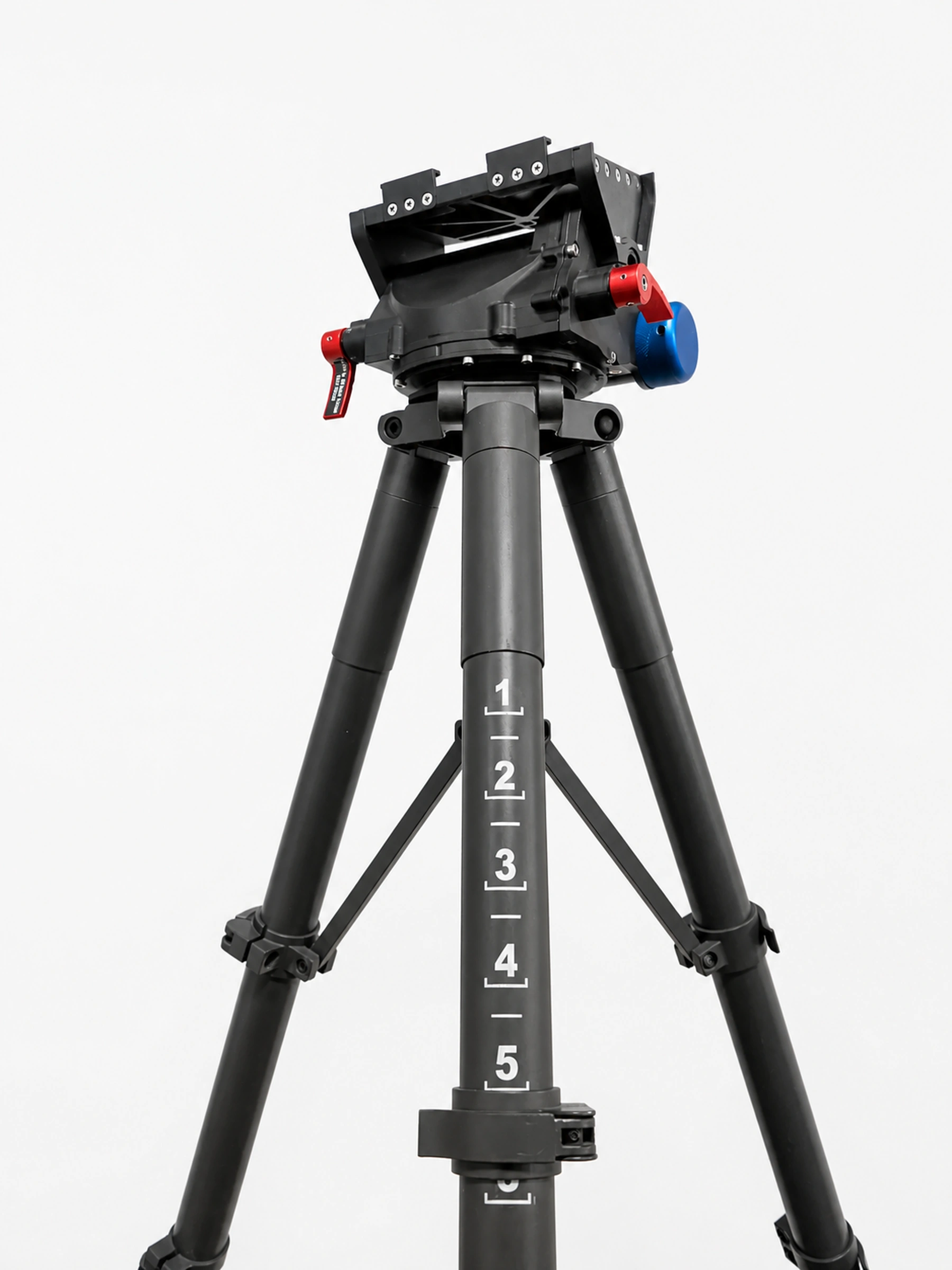

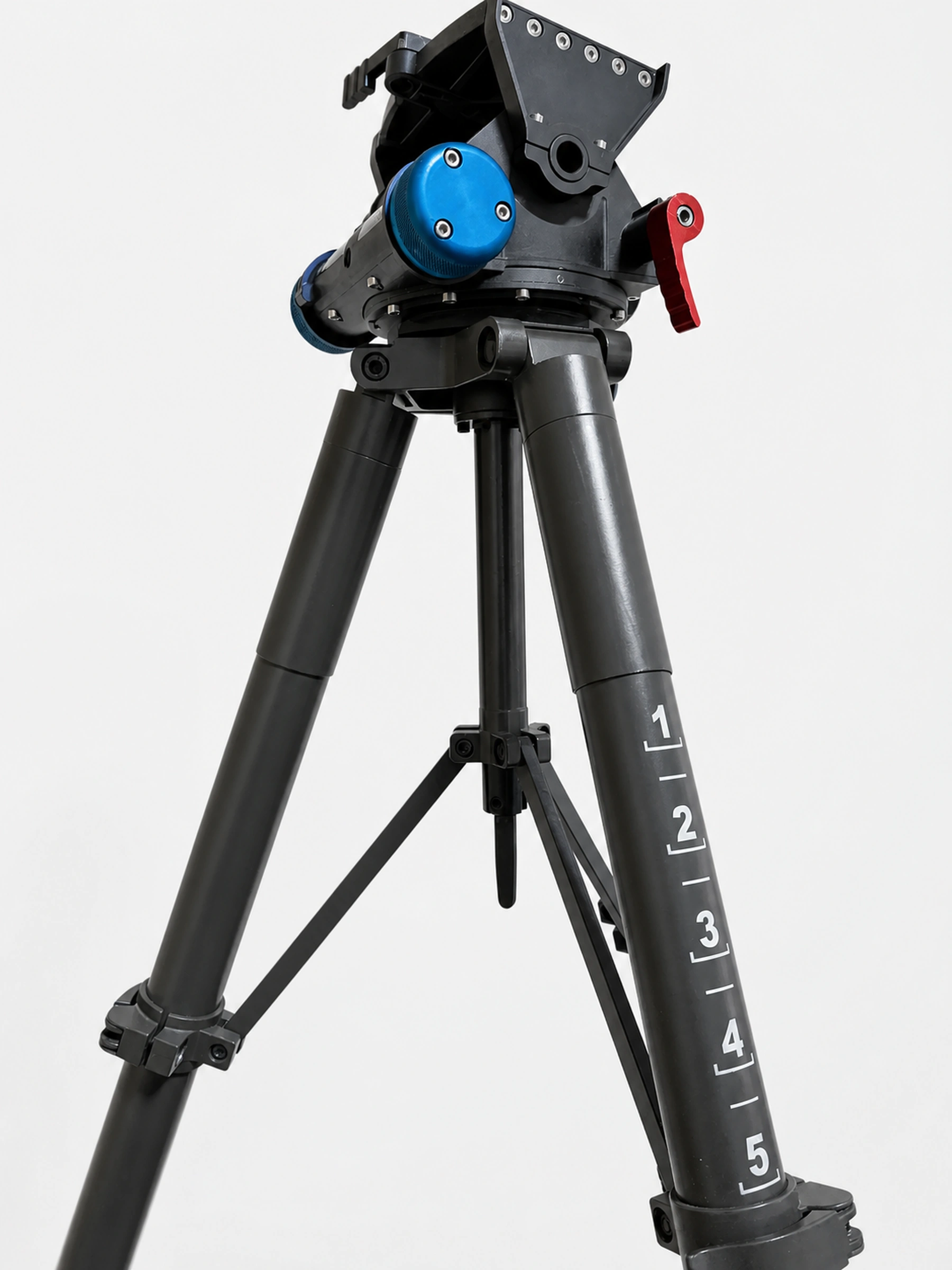

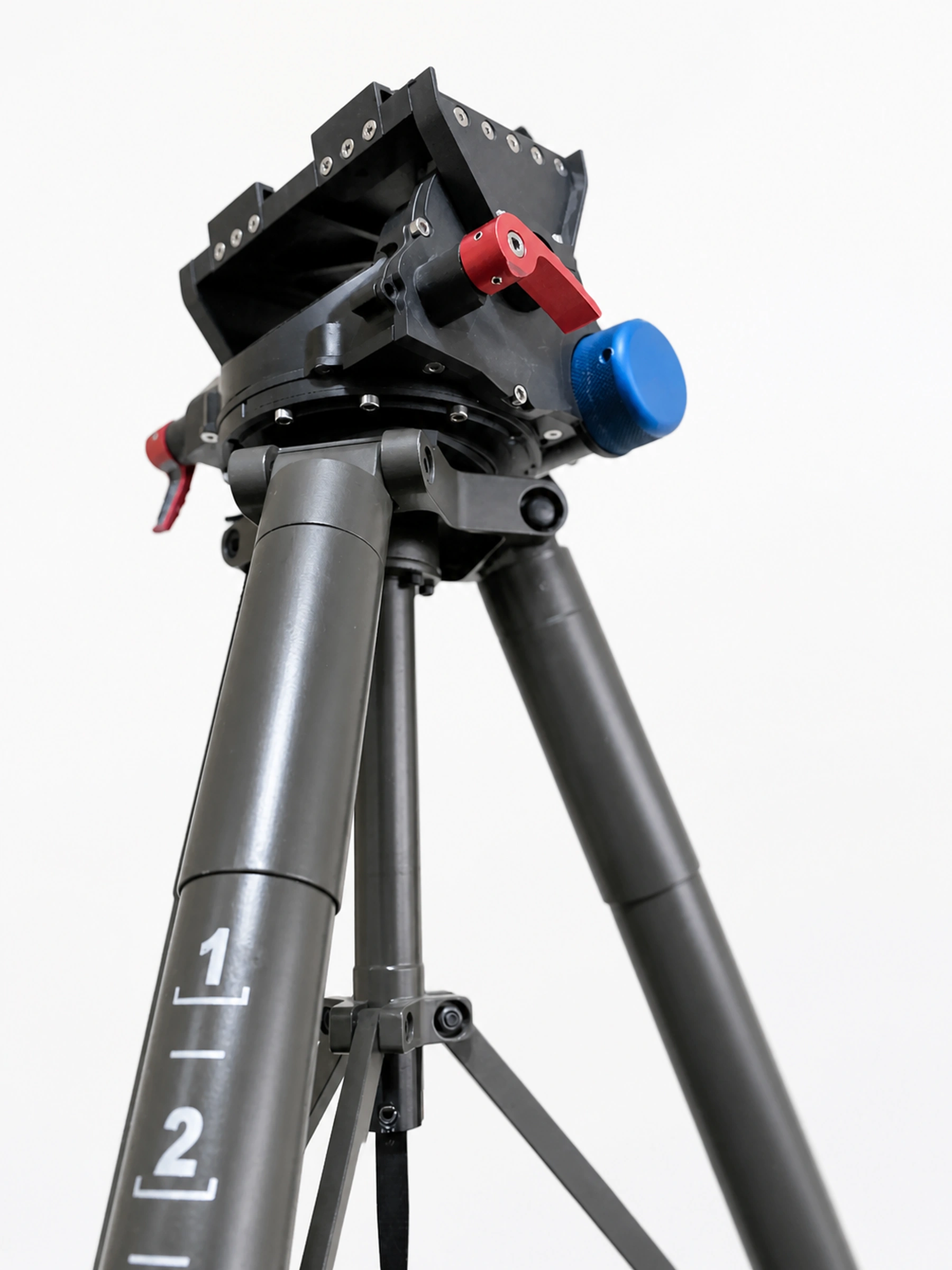

Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Opsiyonlar
- SRSHGüneş ve Yağmur Siperiayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Anma Faydalı Yükü | 10 kg |
|---|---|
| Pan – Eksen Aralığı | N × 360° |
| Tilt – Eksen Aralığı | ±45° |
| Pan Ekseni — Hassas Ayar Aralığı | ±2,50° |
| Tilt Ekseni — Hassas Ayar Aralığı | ±1,13° |
| Eksen Çözünürlüğü | 0,0056° |
| Ağırlık | 1,4 kg |
| Performanstan Bağımsız Frenleme | Mevcut |
| Genişlik | 173 mm |
|---|---|
| Derinlik | 120 mm |
| Yükseklik | 110 mm |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık — Çalışma | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık — Depolama | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık — Çalışma | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık — Depolama | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç — Çalışma | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç — Depolama | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C'de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4 — Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok |
Dokümanlar
- Datasheetİndirilebilir — PDF, İngilizce, 269 KB
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
