Pan-Tilt ve Yönlendirme Sistemleri
PEG03

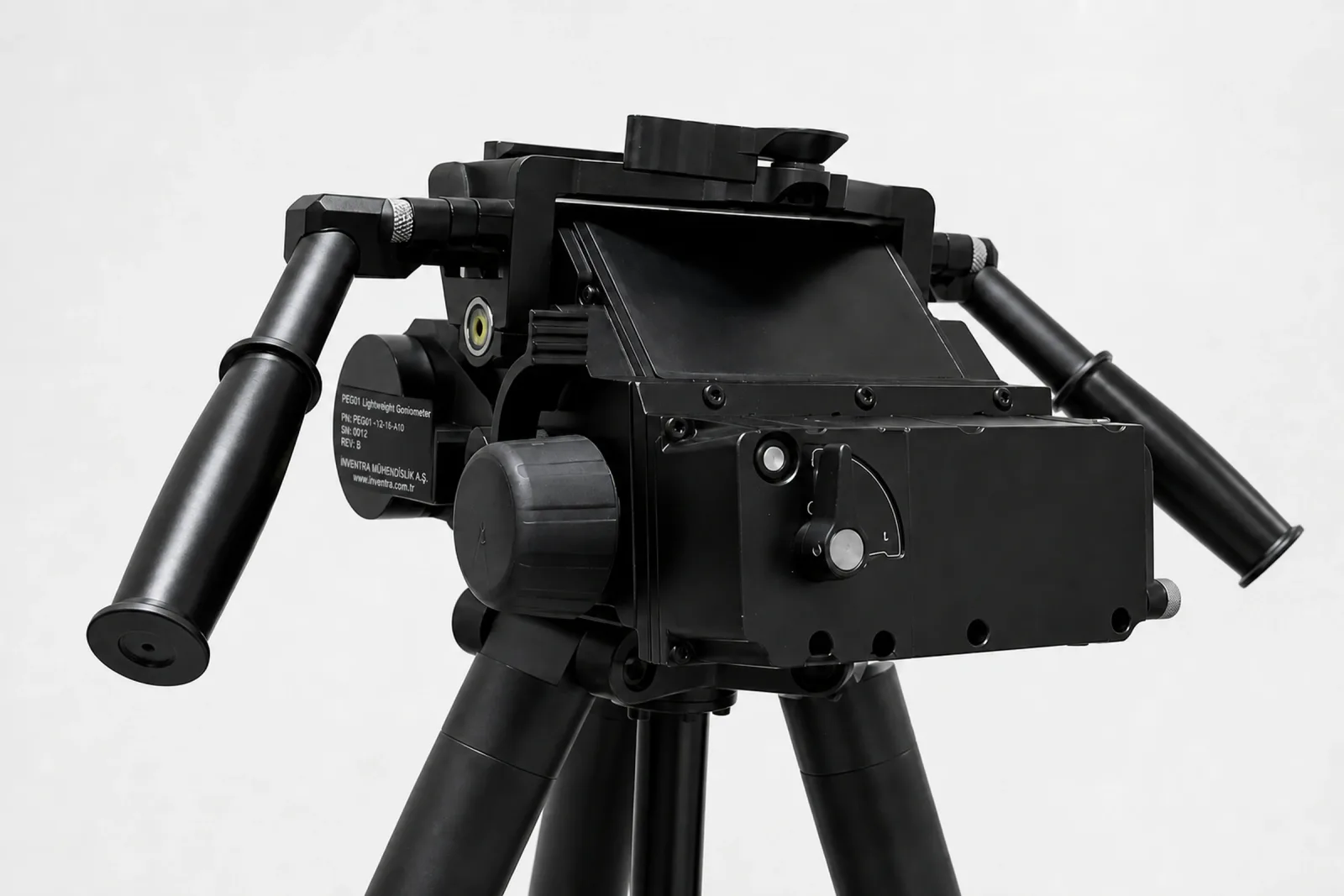

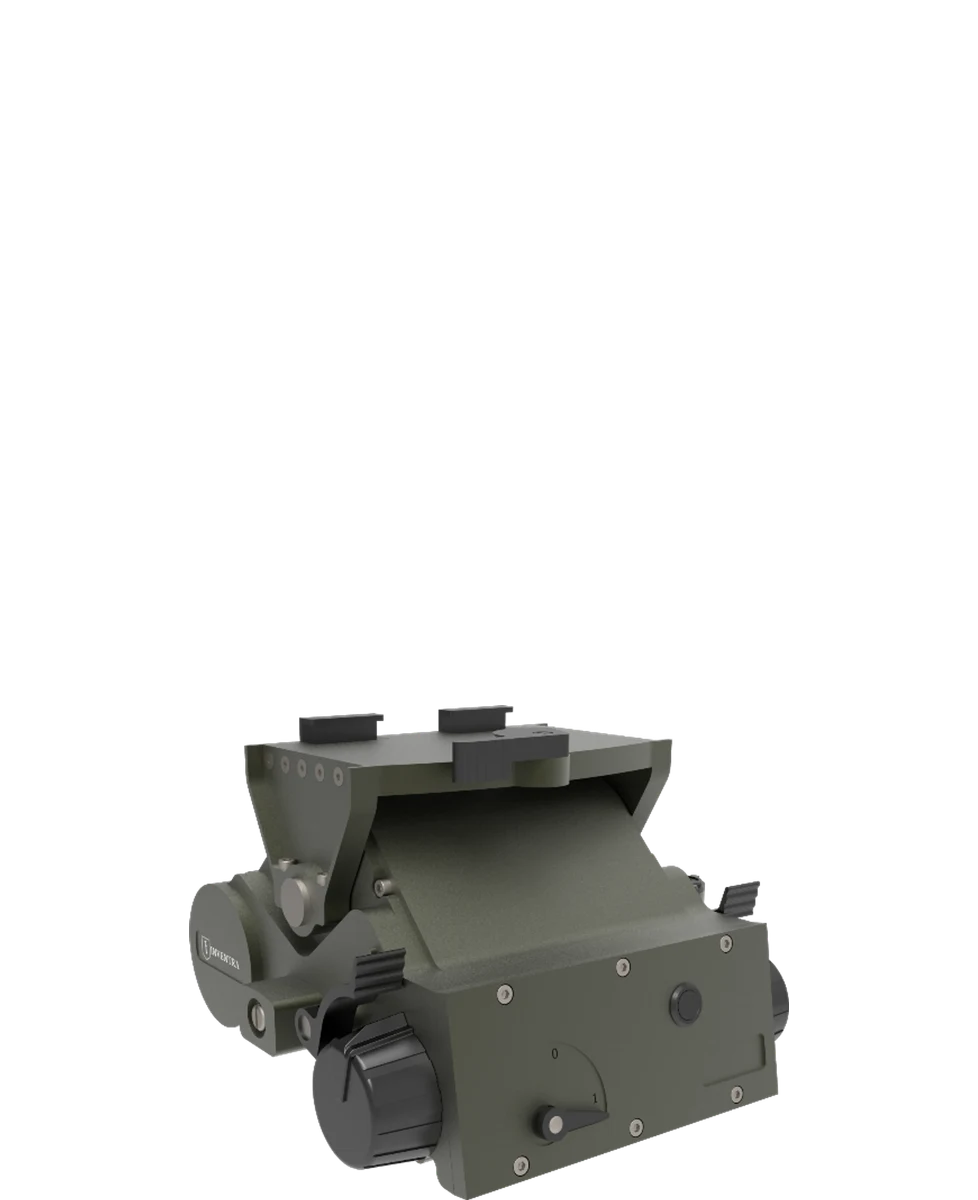

Hafif Dijital Gonyometre
PEG03, görüş hattı ölçümü için tasarlanan, her iki eksende 0,1 milyem çözünürlük ve 1 milyem doğruluk sunan, 3 kg’ın altında ve tek kişi tarafından taşınabilir dijital gonyometredir.
- N × 360°
- 0,0056° Çözünürlük
- 12 kg Yük
- 12 kg
- Anma Faydalı Yükü
- 0,056°
- Doğruluk
- 0,0056°
- Eksen Çözünürlüğü
Öne Çıkanlar
01Gonyometre doğruluğu
0,0056° çözünürlük, milyemin onda biri
Yüksek çözünürlüklü enkoderler, katalogda 0,1 milyem olarak belirtilen 0,0056°’yi ölçer ve her iki eksende 0,056° doğruluğu korur. Bir görüş hattı ölçümü ancak bu seviyede raporlanabilir.
- N × 360° sürekli pan, ±45° tilt
- Dijital manyetik pusula uyumlu
02İnce ayar
Eksen başına bağımsız ince ayar ve fren
Her eksende 0,8438°’lik bağımsız ince ayar ve ayrı bir fren bulunur. Bu sayede bir eksen hedefe getirilip kilitlenirken diğer eksen üzerinde çalışılabilir.
- 12 kg’a kadar seçilebilir yük dengeleme
- Her iki eksende fren mevcut

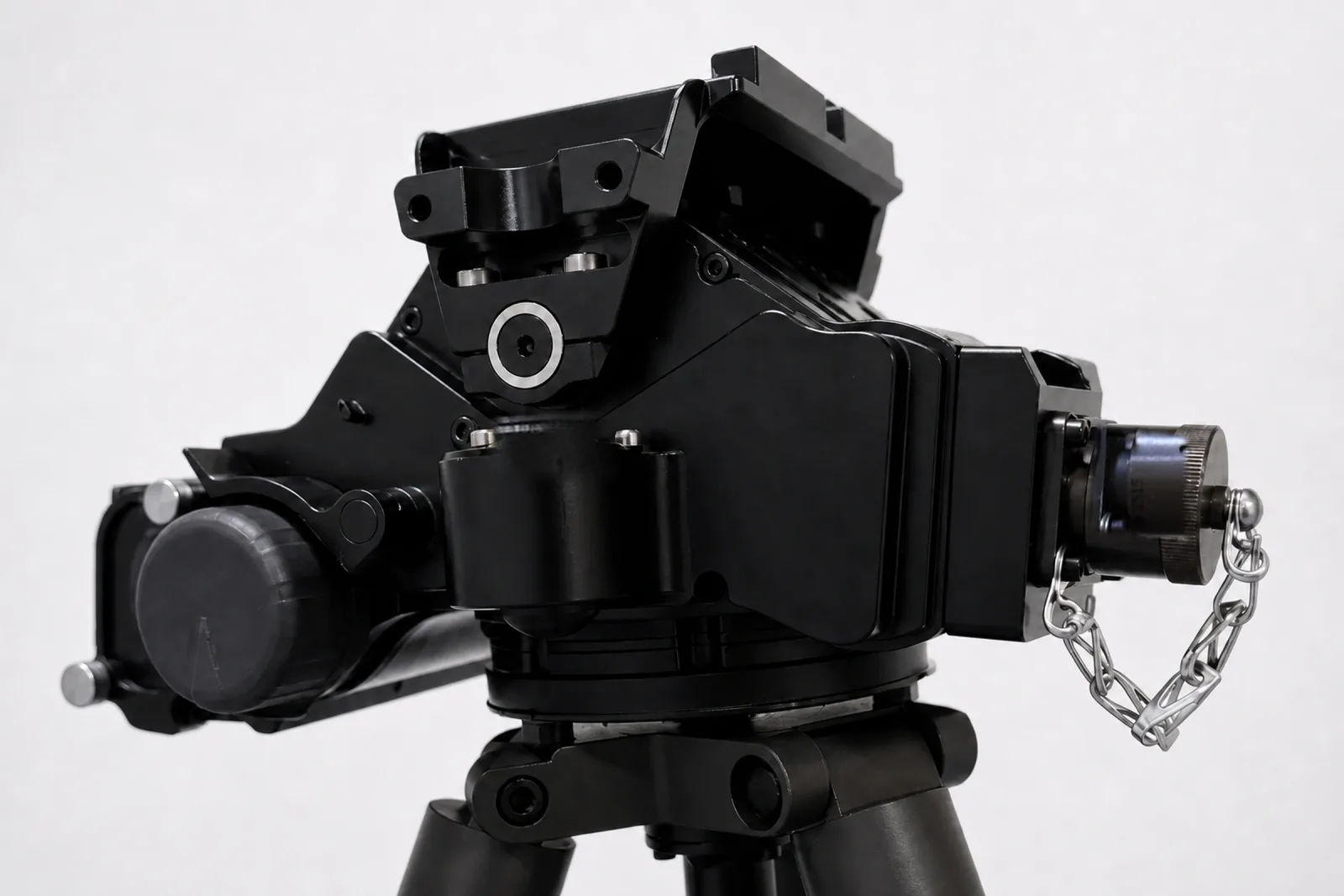

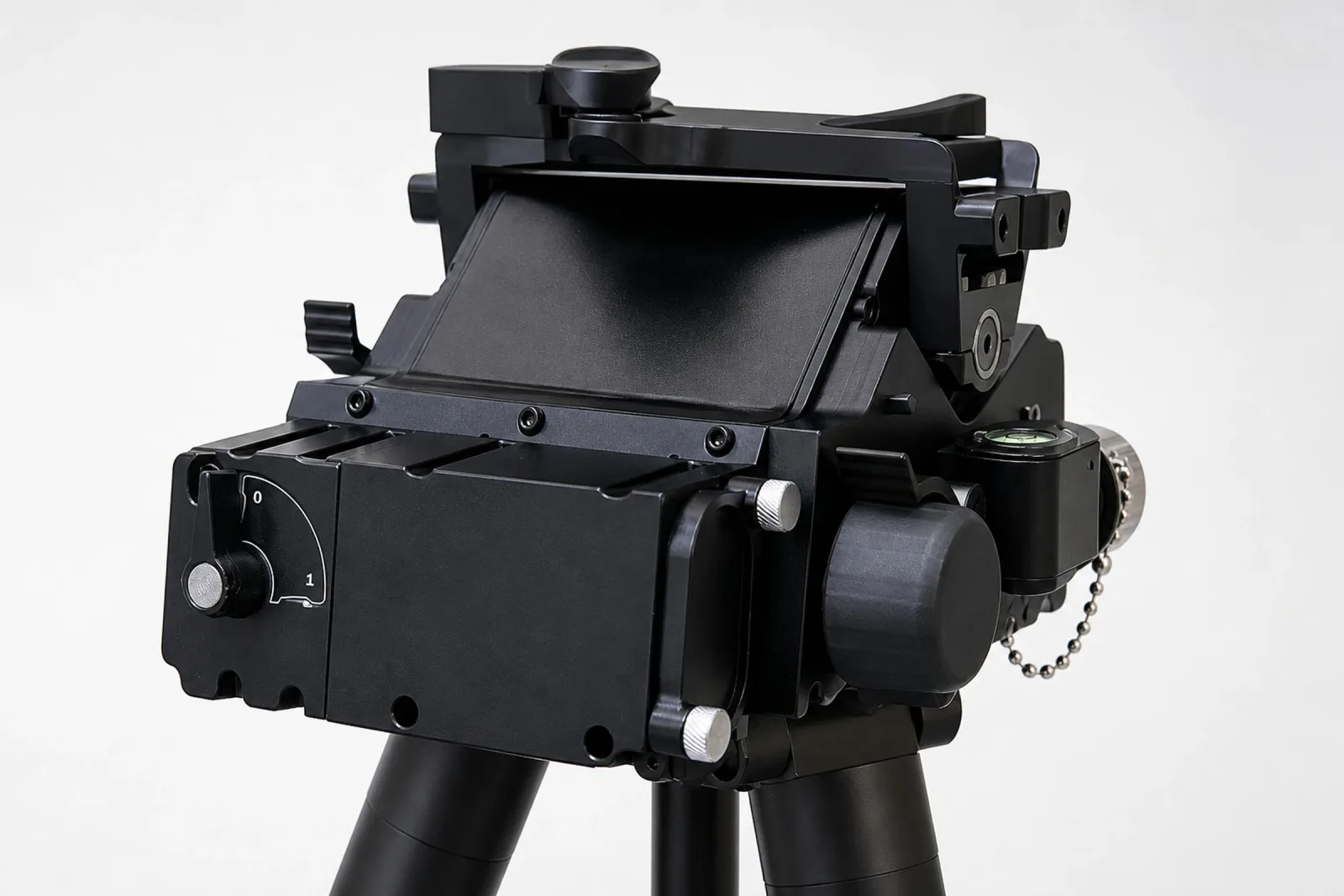

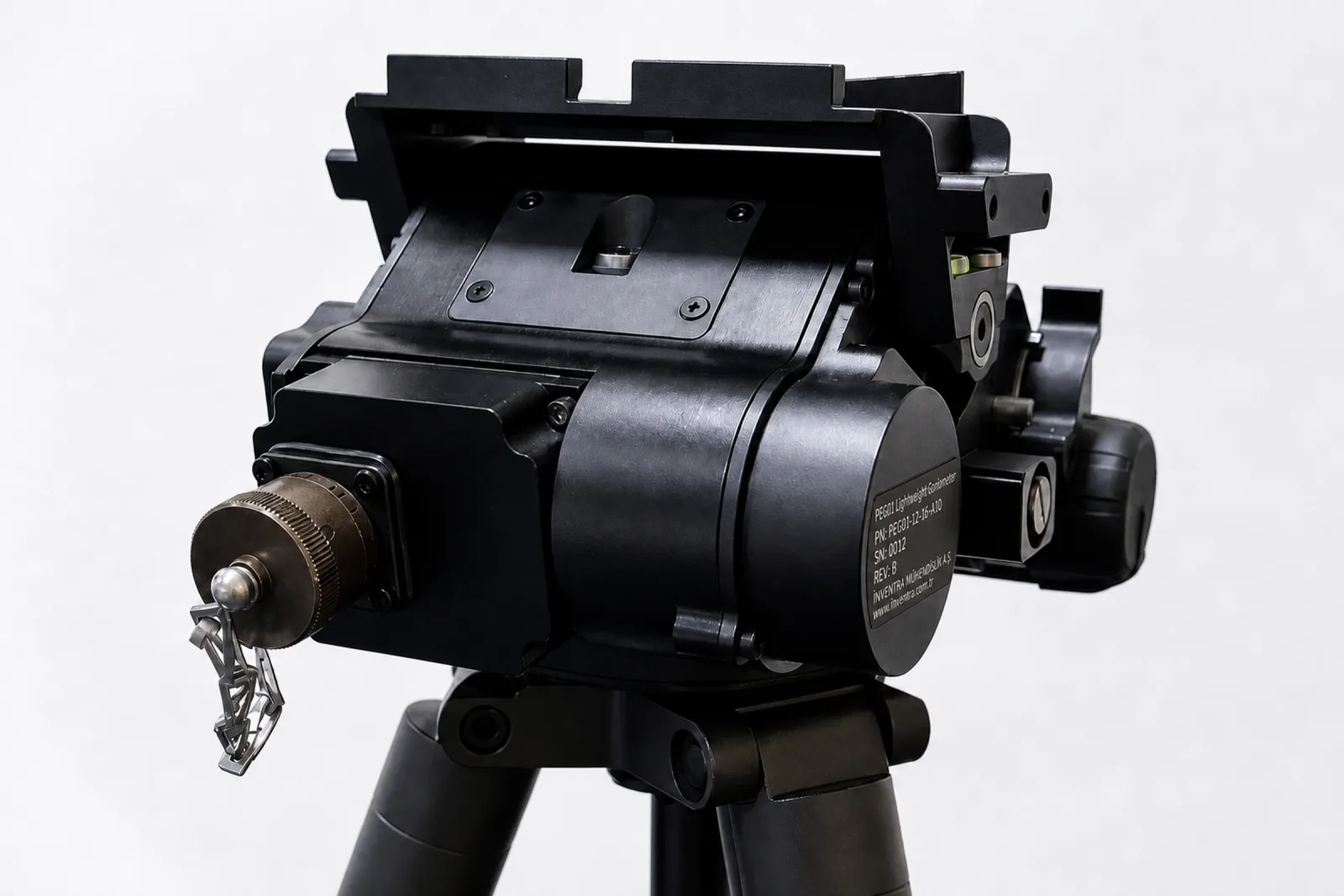

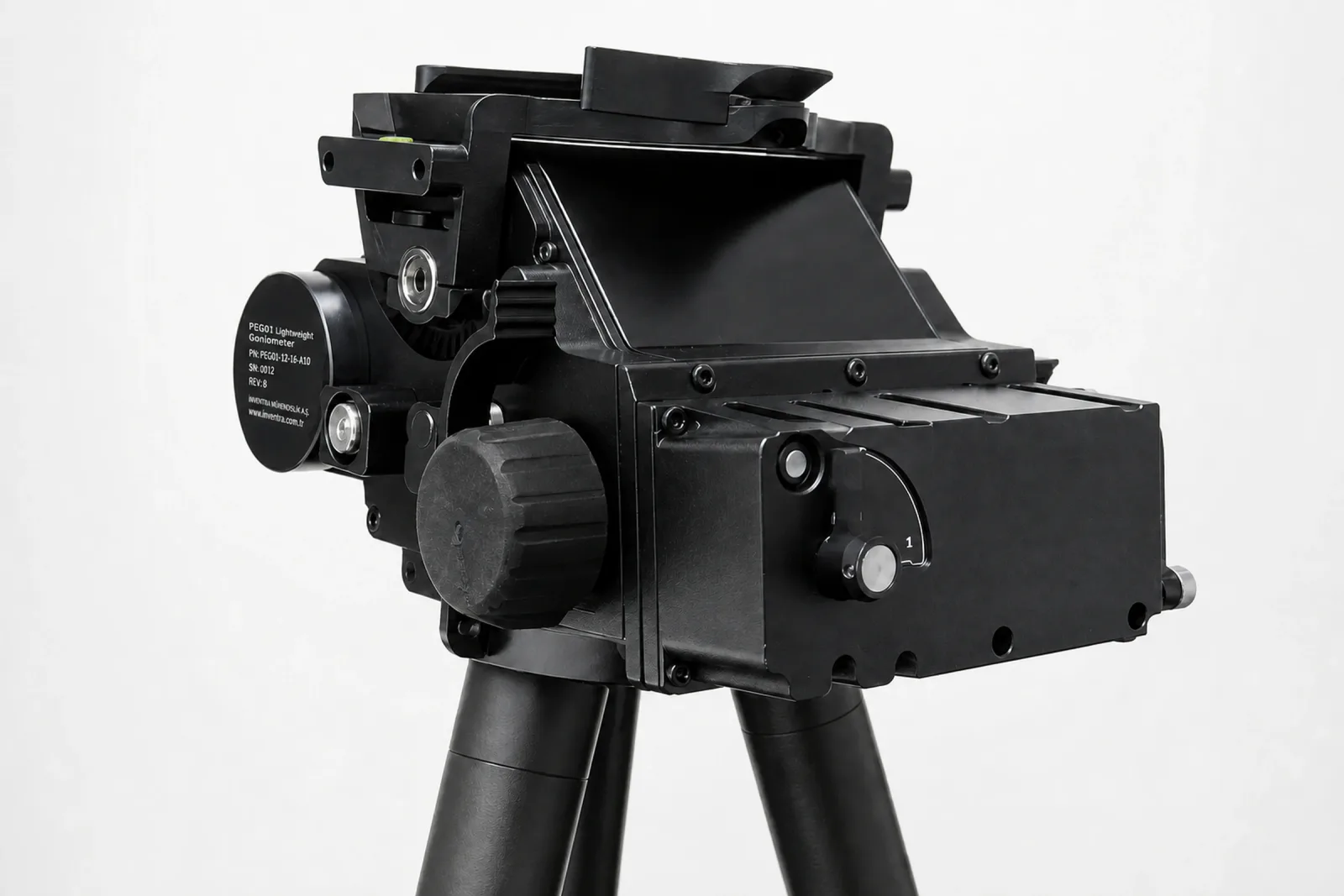

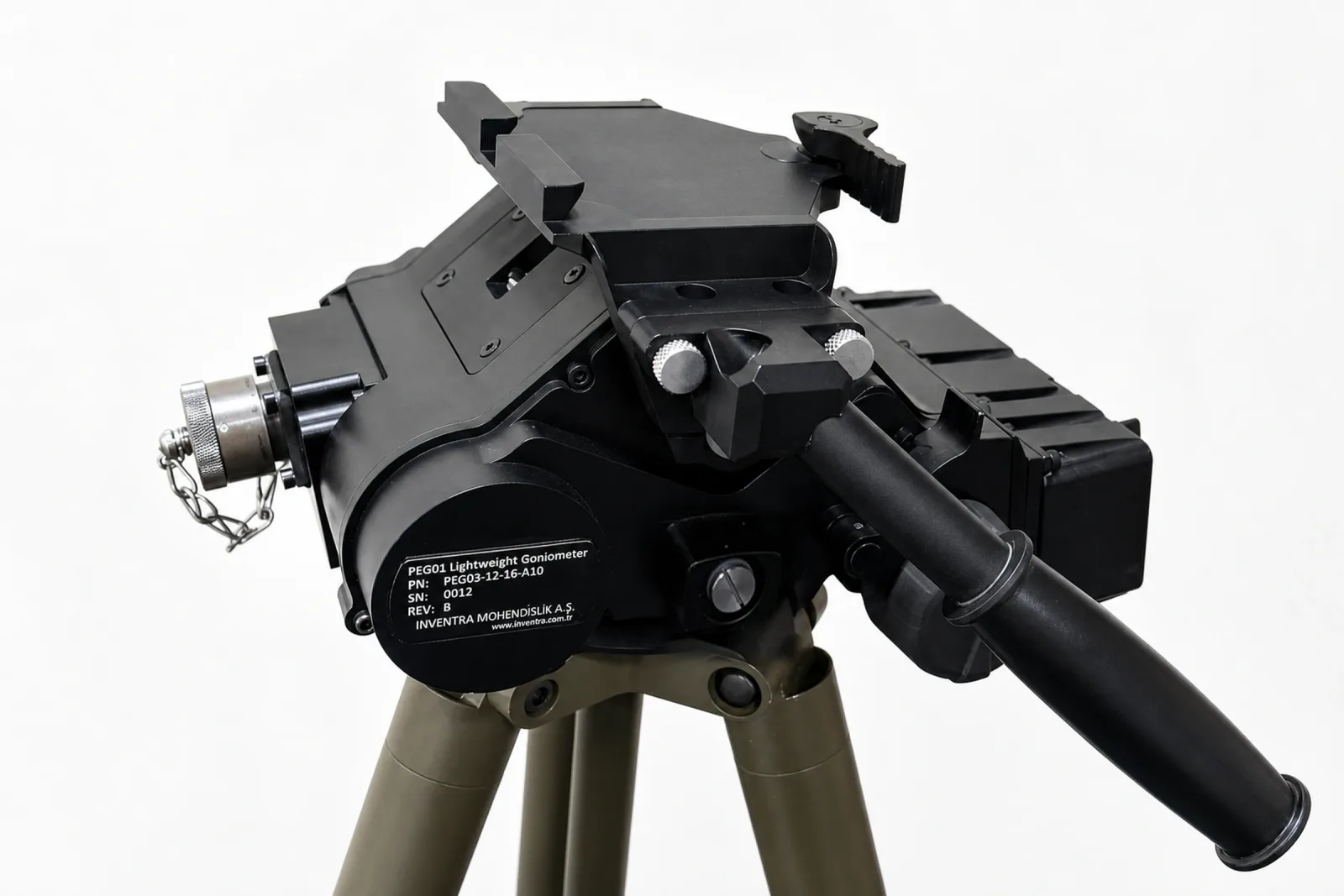

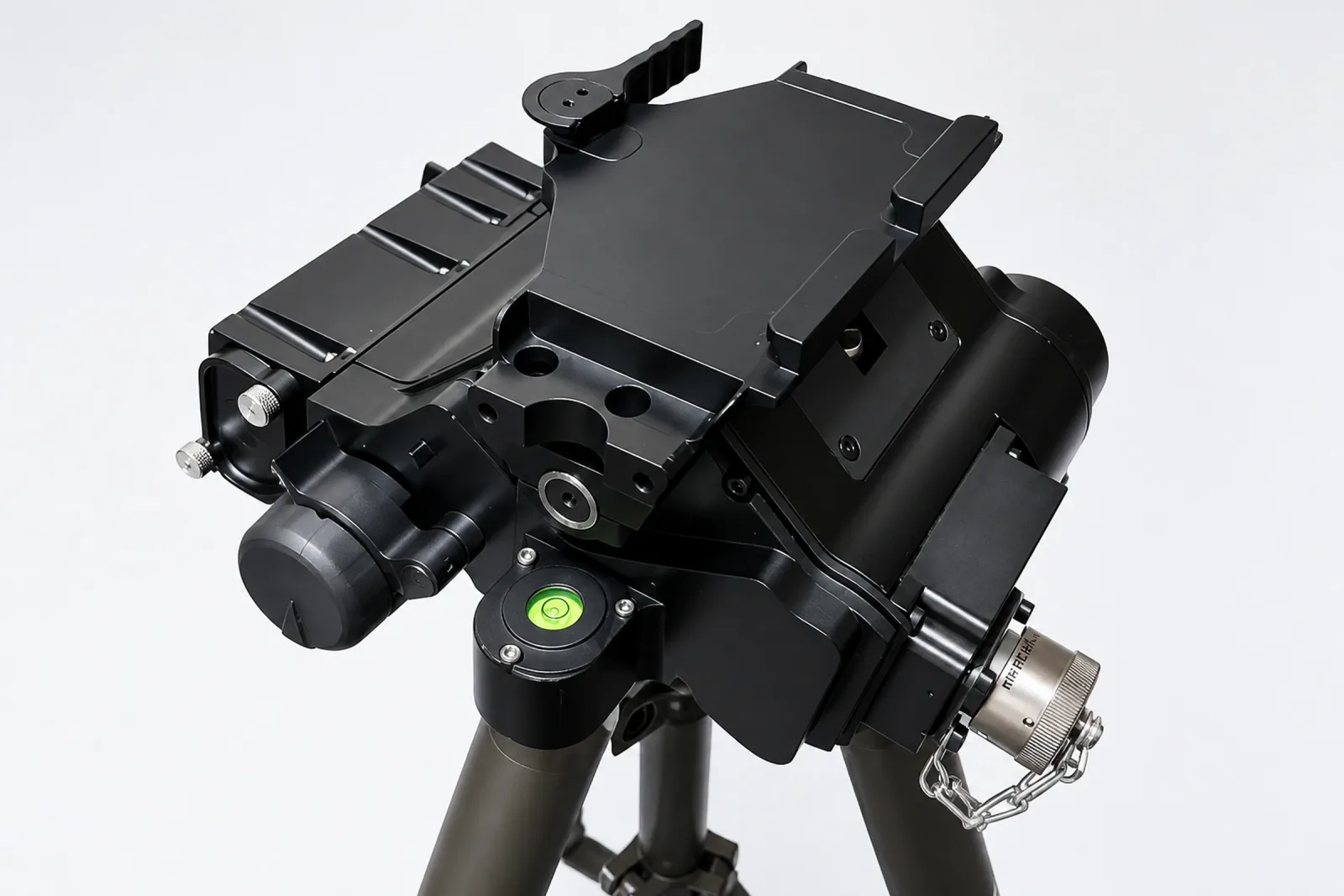

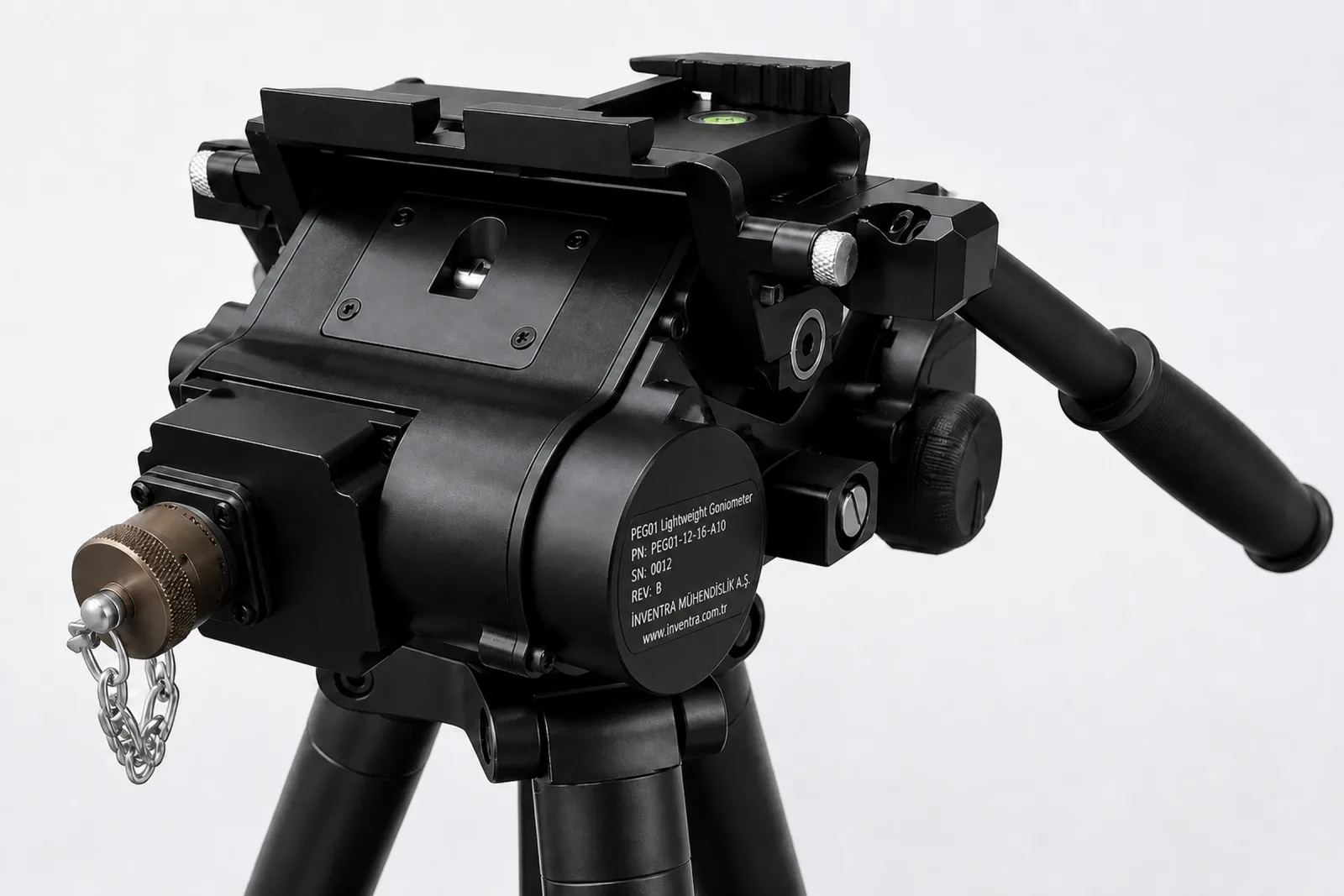

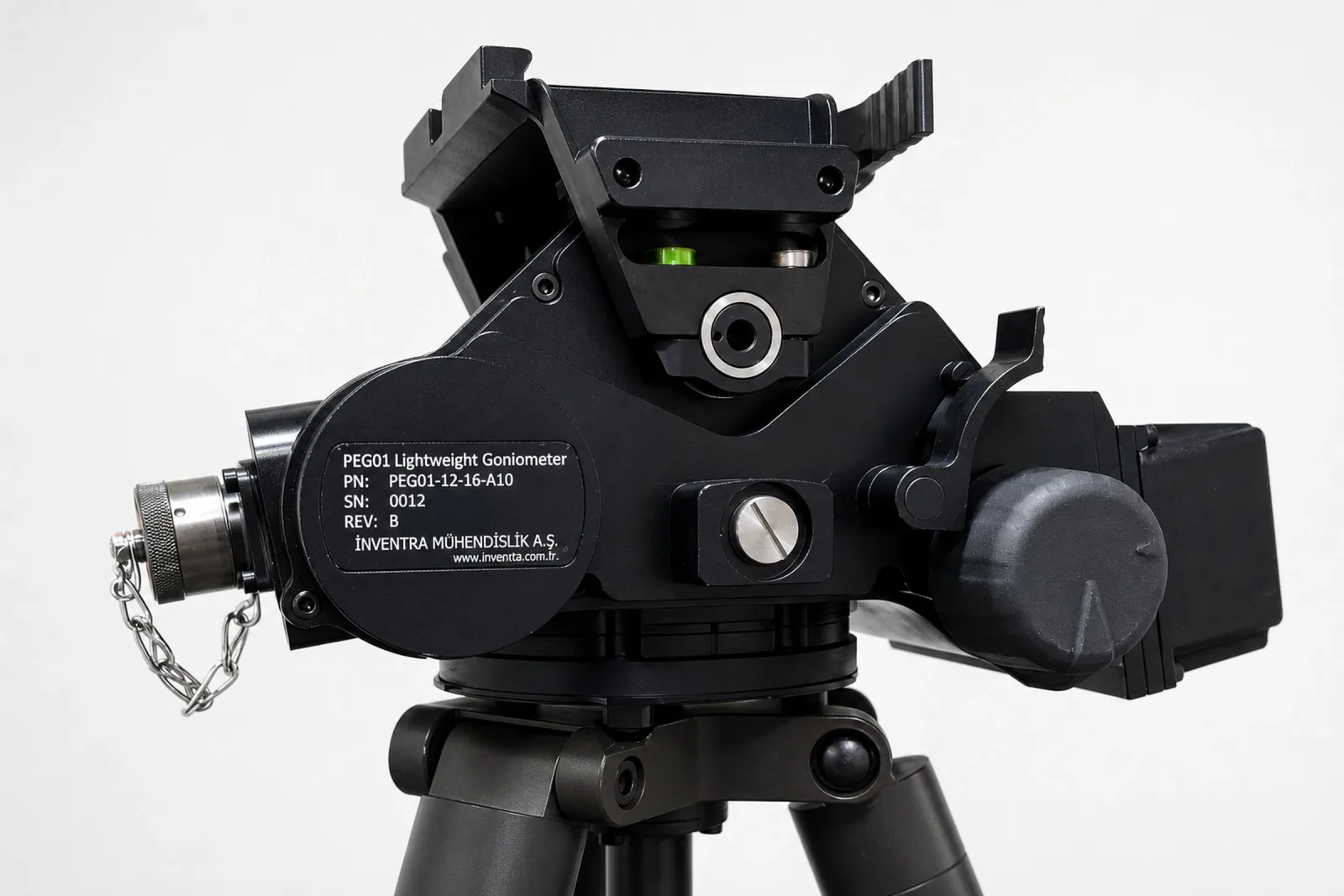

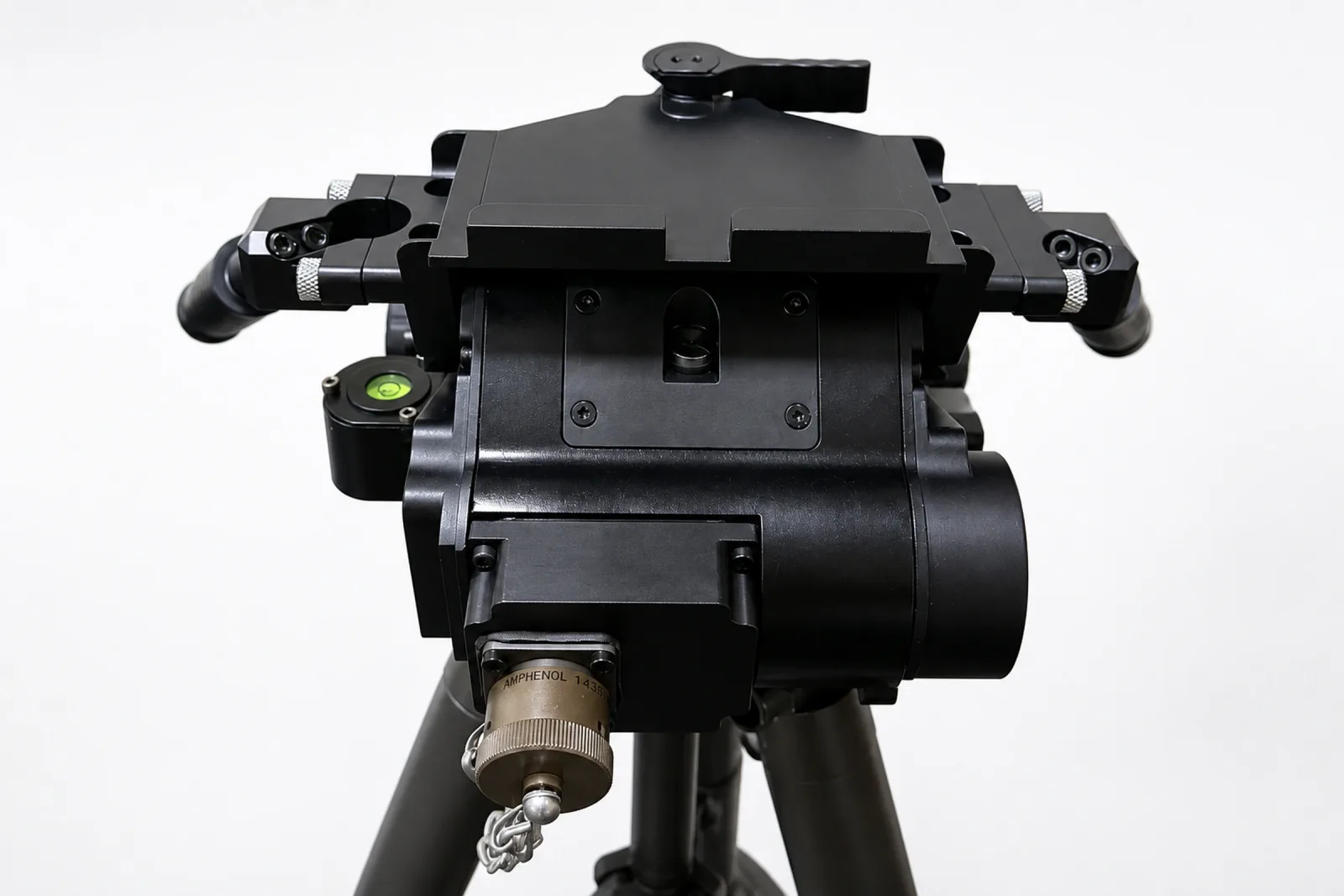

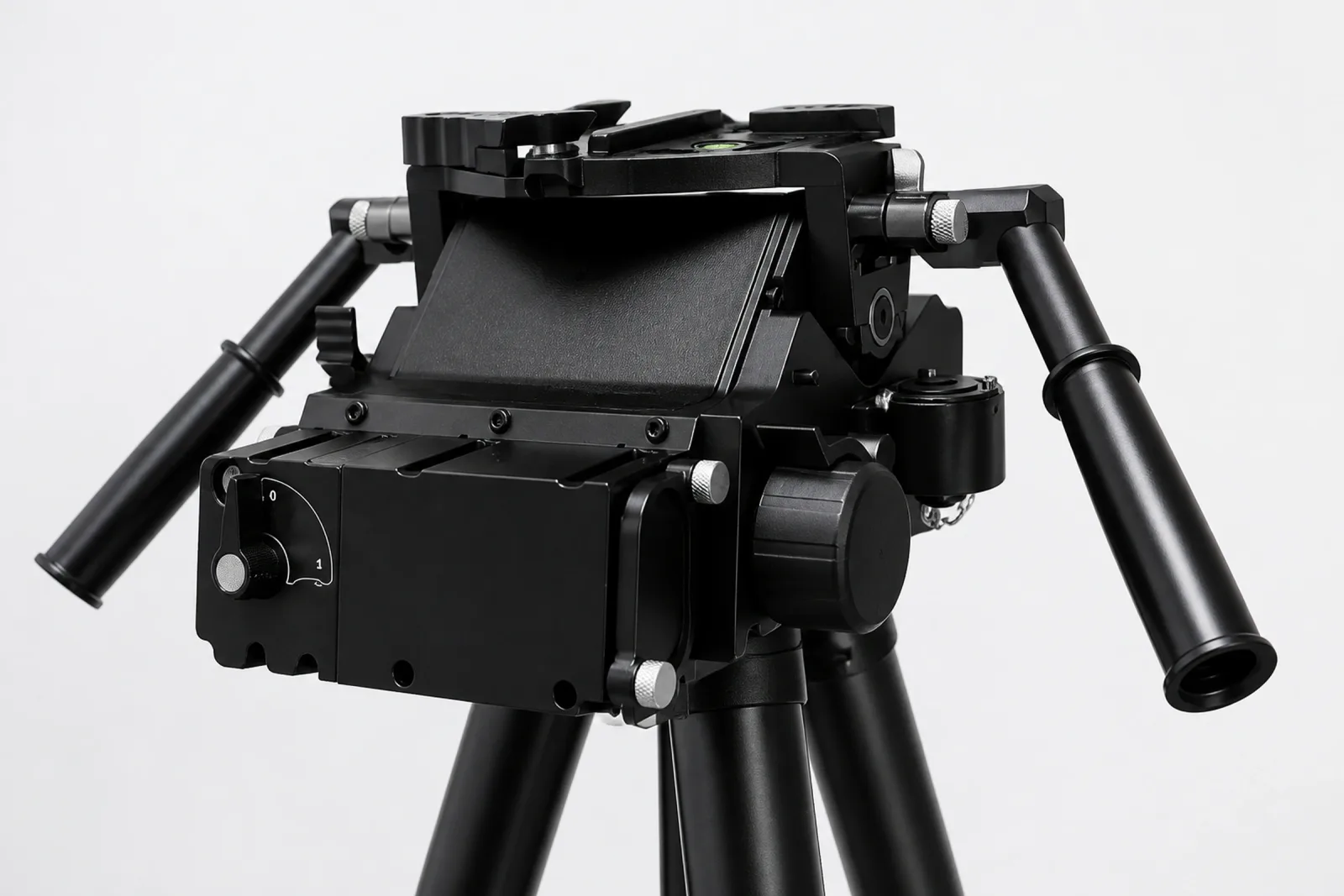

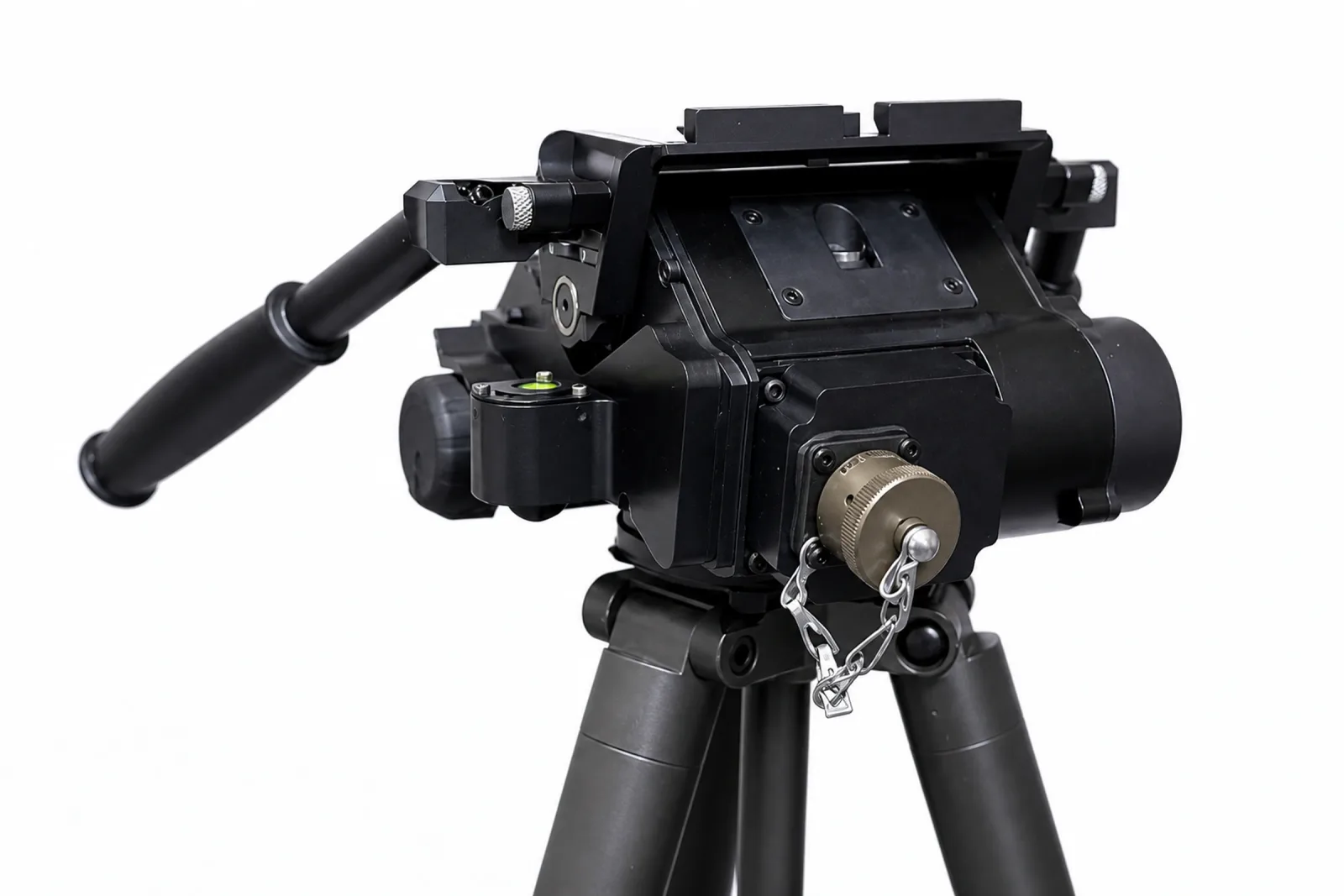

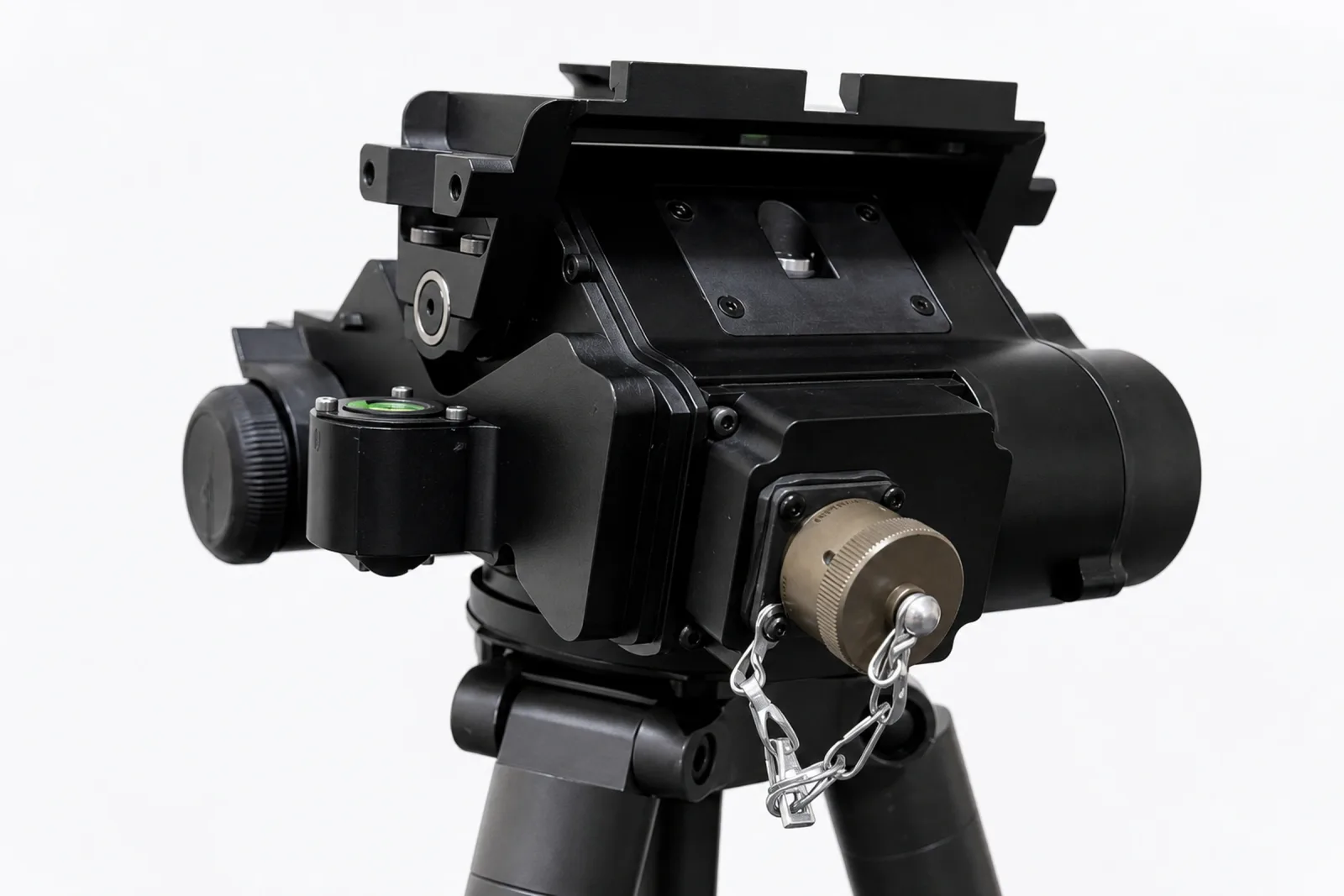

Galeri
Kareyi tam boyutta açmak için üzerine tıklayın.
Seçenekler
- BT74Anma Gerilimi7,4 VKapasite3.250 mAhKimyaLi-Ion
- SRSHGüneş ve Yağmur Siperiayrı sipariş
- LG##Etiket DiliEN İngilizce, FR Fransızca, TR Türkçe, AR Arapça, ES İspanyolca
Teknik Özellikler
| Anma Faydalı Yükü | 12 kg |
|---|---|
| Pan – Eksen Aralığı | N × 360° |
| Tilt – Eksen Aralığı | ±45° |
| Eksen Çözünürlüğü | 0,0056° |
| Doğruluk | 0,056° |
| Ağırlık | 2,9 ± 0,1 kg |
| Performanstan Bağımsız Frenleme | Mevcut |
| Hassas Ayar Aralığı | ±0,8438° |
| Çalışma Gerilimi | 18-32 VDC |
|---|---|
| Haberleşme Arayüzü | RS-422 |
| Haberleşme Arayüzü (İsteğe bağlı) | Ethernet |
| Konnektör Tipi | MIL-DTL-38999 |
| Genişlik | 180 mm |
|---|---|
| Derinlik | 205 mm |
| Yükseklik | 130 mm |
| Malzeme – Ana Gövde | Alüminyum 6061-T6 |
| Yüzey İşlemi | Elektrostatik toz boya |
| Standart Renk | RAL 9005 Mat Siyah |
| Montaj Kılavuzu | 1 × Kurulum Kılavuzu |
|---|
| Çevresel Standart | MIL-STD-810G |
|---|---|
| Yüksek Sıcaklık (Çalışma) | Metot 501.5, Prosedür II, +60 °C |
| Yüksek Sıcaklık (Depolama) | Metot 501.5, Prosedür I, +70 °C |
| Düşük Sıcaklık (Çalışma) | Metot 502.5, Prosedür II, -32 °C |
| Düşük Sıcaklık (Depolama) | Metot 502.5, Prosedür I, -40 °C |
| Düşük Basınç (Çalışma) | Metot 500.5, Prosedür II, 10.500 ft |
| Düşük Basınç (Depolama) | Metot 500.5, Prosedür I, 37.000 ft |
| Nem | Metot 507.5, Prosedür II, +60 °C’de %90 bağıl nem, yoğuşmasız, 24 saatlik 10 çevrim |
| Yağmur | Metot 506.5, Prosedür I, 1,7 mm/dk, 18 m/s rüzgâr, açıkta kalan her yüz için 30 dk |
| Tuz Sisi | Metot 509.5, %5 NaCl, 24 saat sis ve 24 saat kurutmadan oluşan 2 çevrim |
| Savrulan Toz | Metot 510.5, Prosedür I |
| Savrulan Kum | Metot 510.5, Prosedür II |
| Titreşim | Metot 514.6, Prosedür I, Kategori 4: Sabitlenmiş Yük, Şekil 514.6C-3 |
| Şok | Metot 516.6, Prosedür I, 20 g, 11 ms, 3 eksende yön başına 3 şok |
| EMI/EMC Standardı | MIL-STD-461G |
|---|---|
| CE102 | Güç Hatları, 10 kHz – 10 MHz |
| CS101 | Güç Hatları, 30 Hz – 150 kHz |
| CS114 | Toplu Kablo Enjeksiyonu, 10 kHz – 200 MHz |
| CS115 | Toplu Kablo Enjeksiyonu, Darbe Uyarımı |
| CS116 | Sönümlü Sinüzoidal Geçici Rejim, 10 kHz – 100 MHz |
| CS118 | Personel Kaynaklı Elektrostatik Boşalma |
| RE102 | Elektrik Alan, 10 kHz – 18 GHz |
| RS103 | Elektrik Alan, 2 MHz – 18 GHz |
Dokümanlar
- Teknik veri sayfasıİndirilebilir — PDF, İngilizce, 185 KB
- Kullanıcı KılavuzuTalep Üzerine
- 3B Katı Model (STEP)Talep Üzerine
- Mekanik Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-810G Çevresel Kalifikasyon RaporuTalep Üzerine
- Elektriksel Arayüz Kontrol DokümanıTalep Üzerine
- Yazılım Arayüz Kontrol DokümanıTalep Üzerine
- MIL-STD-461G EMI/EMC Test RaporuTalep Üzerine
