MIL-STD-810G: Kalifikasyon İddiası Neyi Kanıtlar

Bu pazardaki neredeyse her tedarikçi datasheet’ine “MIL-STD-810G kalifikasyonu” yazar. Bu ifade tek başına anlamsıza yakındır ve niteleyicileri olmadan kabul eden bir alıcı hiçbir şey karşılaştırmamıştır.

Sayıdan önce fiili okuyun

Datasheet’lerde birbirinin yerine geçebilirmiş gibi görünen üç ifade vardır ve bunlar üç ayrı beyandır.

Bir standarda göre tasarlandı, bir niyet beyanıdır. Mühendislerin standardı açık tuttuğunu söyler. Herhangi bir şeyin test edildiğini söylemez.

Bir standarda göre test edildi, bir testin yapıldığını söyler. Sonucun ne olduğunu söylemez; ünitenin atlatamadığı bir test de yapılmış bir testtir.

Bir standarda göre kalifiye edildi ise şunu söyler: test yapıldı, ekipman kabul kriterlerini karşıladı ve tarihi, laboratuvarı, konfigürasyonu ve imzası olan bir rapor var.

Spesifikasyon fiilin kendisidir. Bir doküman üçünün en zayıfını kullanıyorsa, bu genellikle dikkatsizlik değil dürüstlüktür; üçünü yazılı olarak birbirinden ayıran bir tedarikçi, hangisinin hangisi olduğunu bilen bir tedarikçidir. Raporu isteyin ve raporun hangi fiili desteklediğine bakın.

Standart gerçekte nedir

MIL-STD-810 bir geçme notu değildir. Her biri ekipmanın bir çevre koşuluna nasıl maruz bırakılacağını tarif eden metotlar derlemesidir; her metot, ekipmanın beklenen ömür döngüsüne göre seçilecek prosedürler ve şiddetler sunar. Standart, kullanıcının kendisine göre uyarlamasını açıkça bekler. İki sistem de “Metot 514.6’ya göre test edildi” olabilir ve tamamen farklı titreşim görmüş olabilir.

Sonuç basittir: bir kalifikasyon iddiası ancak metot, prosedür ve şiddet birlikte yazıldığında karşılaştırılabilir.

Dokümanın kapağında bir revizyon harfi de vardır ve o da iddianın parçasıdır. Standart belirli aralıklarla revize edilir, metotlar revizyonlar arasında değişir ve bir revizyonu adıyla anan bir iddia yalnızca o revizyona ilişkin bir iddiadır. Bir program belirli bir revizyonu şart koşuyorsa, sunulan kanıtın aynı revizyona ait olup olmadığını kontrol edin; yalnızca metot numarasını paylaşan daha eski bir dokümana ait olmasın.

Kalifikasyon tablosu nasıl okunur

İki iddiayı düşünün:

MIL-STD-810G Metot 516.6 Prosedür I, 20 g / 11 ms
MIL-STD-810G Metot 516.6 Prosedür I, 40 g / 11 ms

İkisi de şok. İkisi de aynı metot ve prosedür. İkincisi iki katı ivme görmüştür. Yalnızca “şok: MIL-STD-810G” yazan bir datasheet, tam da ikisini ayıran terimi gizler.

Aynısı tablonun tamamı için geçerlidir. Metot 514.6 titreşim bir kategori ister — tekerlekli bir araçta görülen titreşim paletlide görülenden farklıdır ve ikisi de bir hava aracı yükünden farklıdır. Metot 507.5 nem; bağıl nem, sıcaklık ve süre ister. Metot 500.5 alçak basınç bir irtifa ister ve irtifalar genellikle çift gelir (çalışma ve depolama); ikisi birbirine karıştırılmamalıdır.

Testle ilgili değil, numuneyle ilgili soru

Bir kalifikasyon kampanyası fiziksel bir nesne üzerinde yürütülür ve o nesnenin hangisi olduğu kanıtın parçasıdır.

Tek numune miydi, birkaç numune mi? Tek bir numune üzerinde sırayla uygulanan çevresel testler hasarı biriktirir: neme giren ünite titreşimden ve şoktan çoktan geçmiştir ve amaç da budur. Her test için yeni bir numune kullanan bir kampanya daha zayıf bir şey göstermiştir ve bunu daha ucuza göstermiştir. İki yaklaşım da meşrudur. Zor bir ömür geçirmiş bir üniteye ne olduğunu ise yalnızca biri söyler.

Size teklif edilen numune miydi? Kalifikasyon üniteleri kimi zaman seri üretim kalıplarından önce elde yapılır, kimi zaman gövdesine ısılçift ve ivmeölçer yerleştirilerek enstrümante edilir, kimi zaman da o günden beri değişmiş bir çizim revizyonuna göre üretilmiştir. Kalifikasyon raporundaki çizim revizyonunu isteyin ve teklifteki revizyonla karşılaştırın.

Arıza çıktı mı? Hiçbir bulgu raporlamayan bir kampanya ya çok olgun bir tasarımdır ya da çok yumuşak bir kampanyadır ve hangisi olduğunu bilmekte fayda vardır. Bir arızayı, kök nedenini, bir tasarım değişikliğini ve tekrar testini belgeleyen bir rapor, tertemiz bir sayfadan daha güçlü bir kanıttır; çünkü seviyelerin bir şey bulacak kadar yüksek olduğunu gösterir.

810 olmayan ilgili standartlar

Bu ekipman sınıfında önemli olan iki numara daha var ve ikisi de sıklıkla çevresel kalifikasyonla karıştırılır:

MIL-STD-461 elektromanyetik girişim ve uyumluluğu kapsar; kendi test seti vardır: CE102 iletilen emisyon, CS101 ve CS114/115/116 iletilen duyarlılık, RE102 ışıyan emisyon, RS103 ışıyan duyarlılık. 810’a göre kalifiye edilmiş bir sistem, elektromanyetik davranışı hakkında hiçbir şey söylememiştir.

MIL-DTL-38999 bir konnektör spesifikasyonudur, test değil. Elektriksel arayüzün ortama dayanacağını ve güvenilir biçimde eşleşeceğini söyler. Bir spesifikasyonda iyi bir işarettir ve bir kalifikasyon değildir.

Kalifikasyonun kanıtlamadıkları

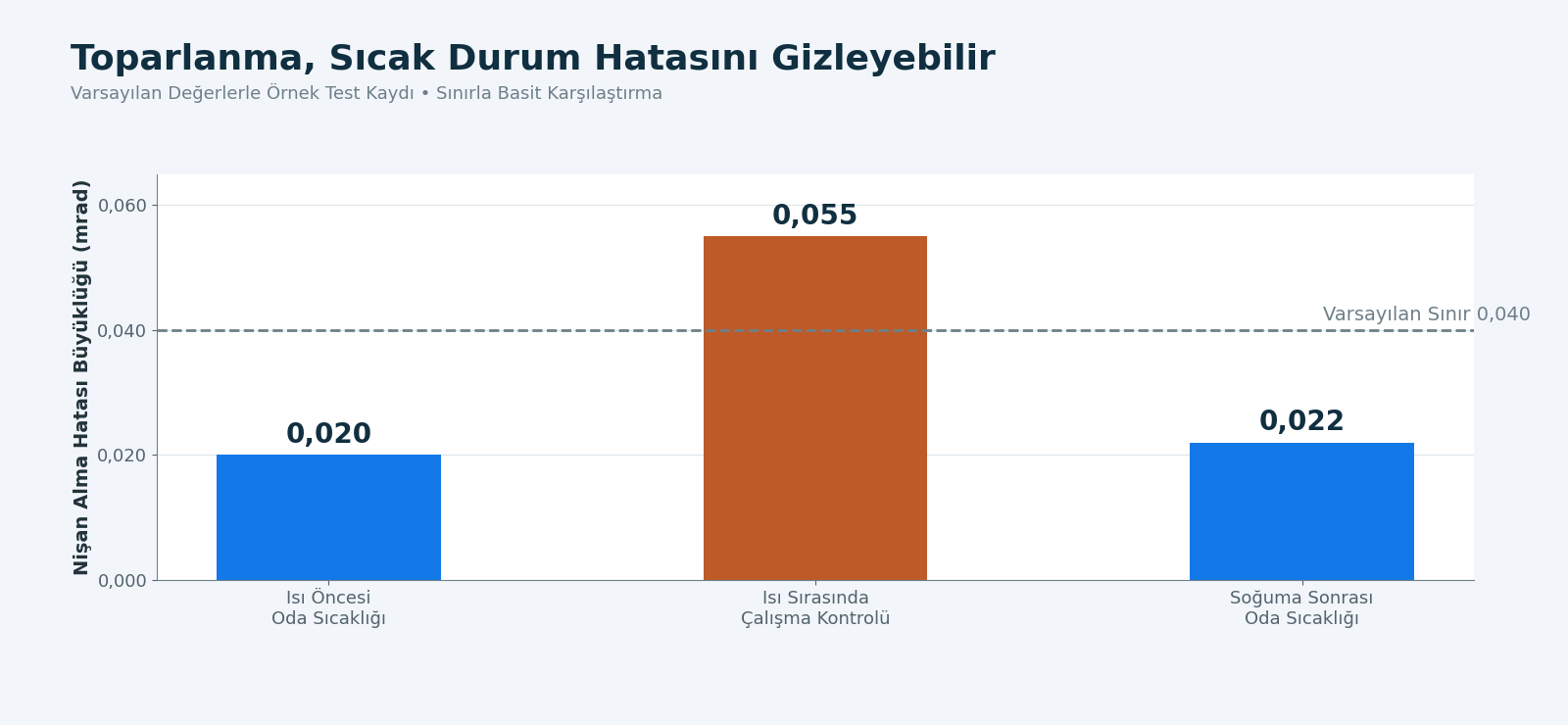

Sistemin çalıştığını kanıtlamaz. Dayandığını kanıtlar. Maruziyet sırasında ve sonrasındaki işlevsel performans ayrı bir konudur ve öyle belirtilmelidir.

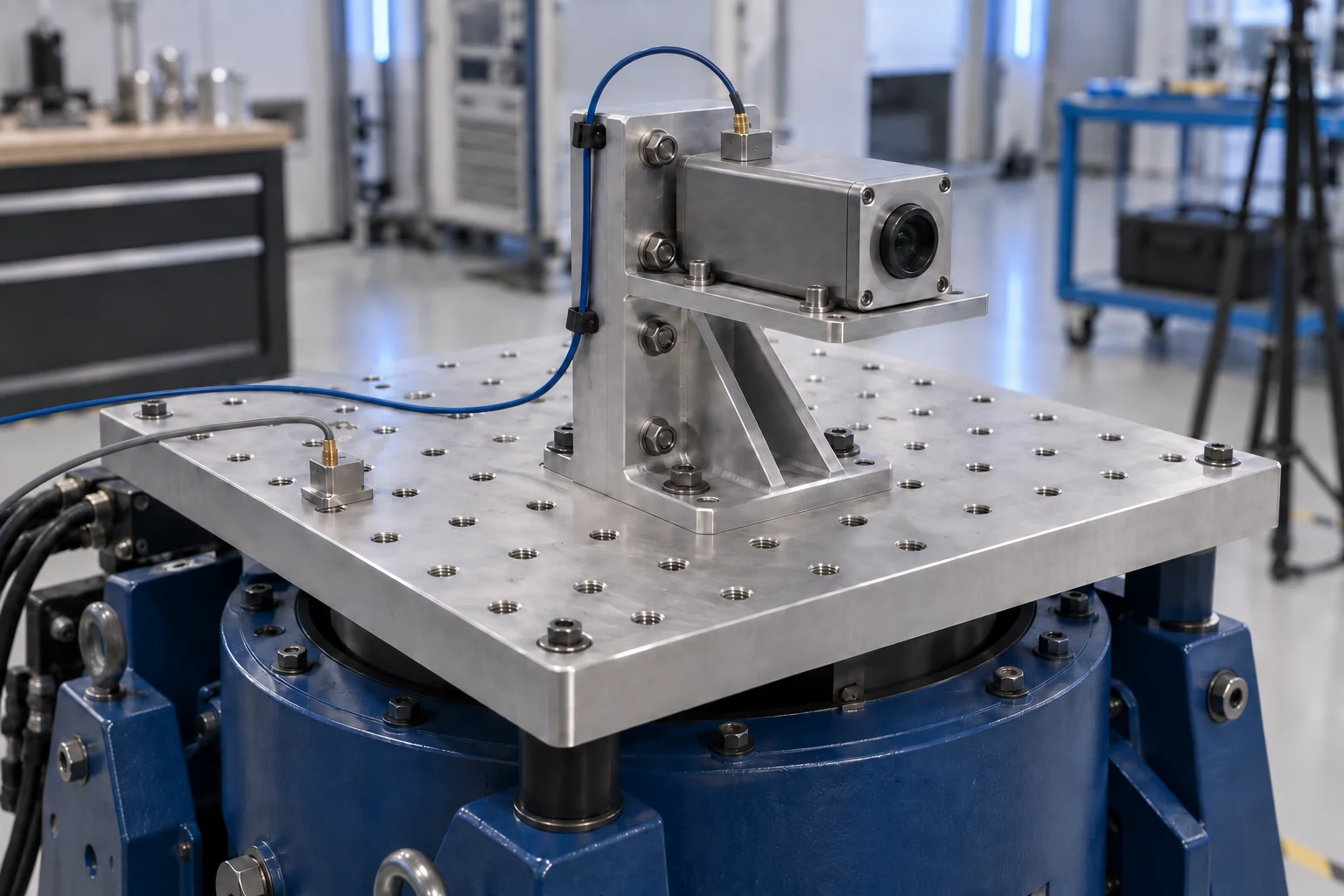

Konfigürasyonlar arasında taşınmaz. Rijit bir fikstürde kalifiye edilmiş bir gimbal, 10 metredeki mastınızda kalifiye edilmiş değildir; orada yapının kendi modları bazı frekansları büyütecektir.
Varyantlar arasında taşınmaz. Faydalı yük kütlesini veya braketi değiştirin, modal tepki de onunla değişir.
Platform testinin yerine geçmez. Bileşen kalifikasyonu entegre testin ön koşuludur, ikamesi değil.

Testi yapılabildiği yerde yapmak

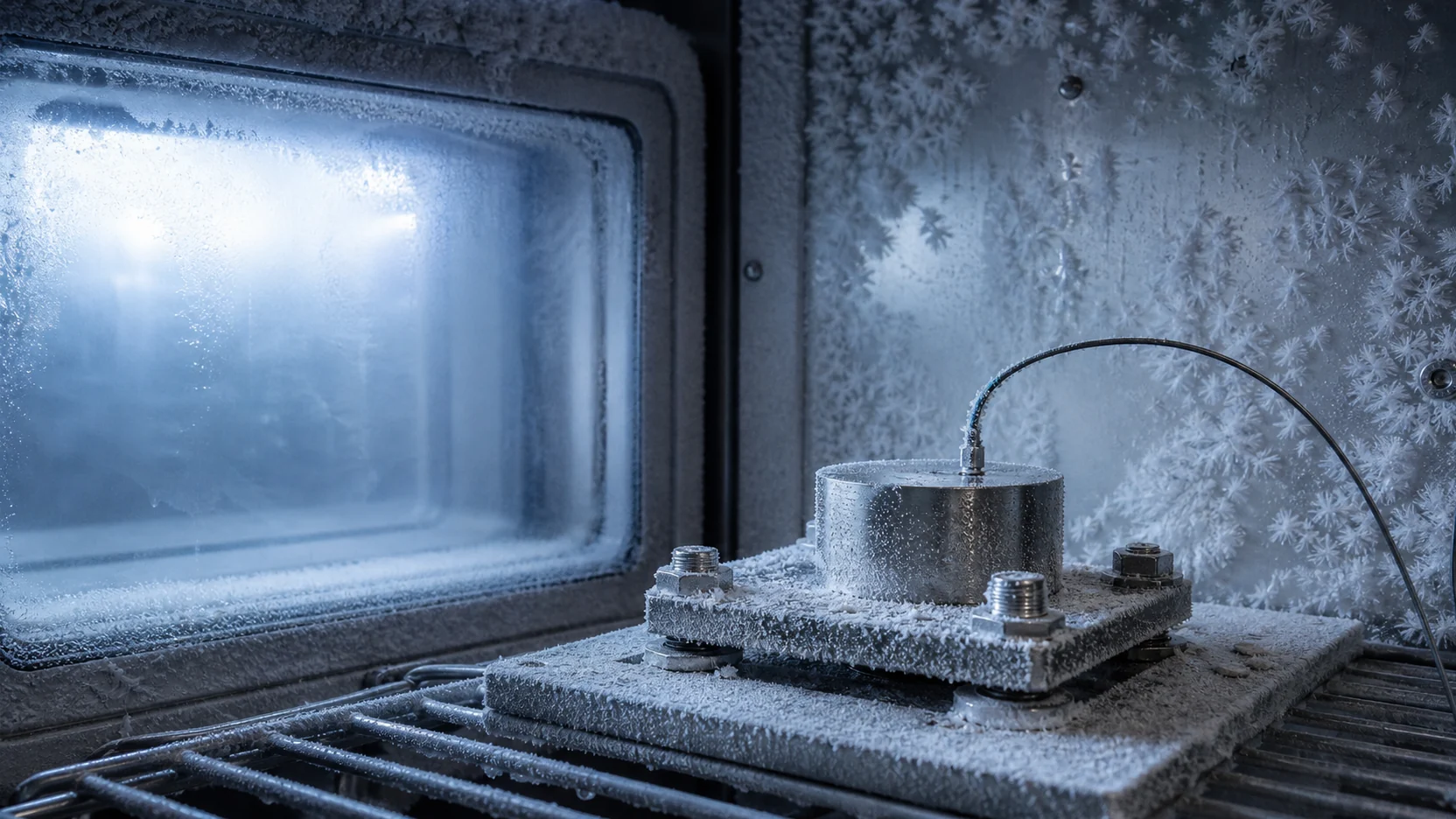

Sıcaklık ve nem, en çok ihtiyaç duyulan ve en çok geciken koşullardır; çünkü dış laboratuvar sırası kıttır. Bunları kendi sıcak/soğuk ve nem kabinlerimizde yapıyoruz; bu, bir tasarım iterasyonunun haftalar yerine günler içinde test edilmesi demektir. Kabinlerin üretemediği koşullar — tam titreşim spektrumu, tuz sisi, irtifa — dış laboratuvara gider.

Hepsinden önce koşul analiz edilir: modal çıkarım ve rastsal titreşim analizi tepkiyi öngörür; böylece test bir hatayı keşfetmek yerine bir öngörüyü doğrular. O zincirden yapılmış bir örnek: rüzgâr yükü altındaki bir mast platformunda 37 MPa azami gerilme ve 0,18 mm deformasyon hesaplanmış, asgari güvenlik faktörü 7 elde edilmiştir.

Her tedarikçiye sorulacak altı soru

Hangi metotlar ve her biri için: hangi prosedür, hangi şiddet?
Standardın hangi revizyonu ve sunulan kanıt onunla eşleşiyor mu?
Ekipman test sırasında çalışıyor muydu, yoksa yalnızca maruz mu bırakıldı?
Hangi konfigürasyon ve hangi çizim revizyonu test edildi, bana teklif edilenden farkı ne?
Kampanyanın tamamı tek numune üzerinde mi yürütüldü ve ne arızalandı?
Hangi testler tesis içinde, hangileri akredite laboratuvarda yapıldı?

Bunları bir paragrafta cevaplayabilen tedarikçi işi yapmıştır. “MIL-STD-810G kalifikasyonu” diye tekrarlayan ise size karşılaştırabileceğiniz hiçbir şey söylememiştir.
