Ekran, Kameranın Yakaladığı Ayrıntıyı Gizlediğinde

Küçük Pencere Daha Yumuşak Lens Gibi Görünebilir

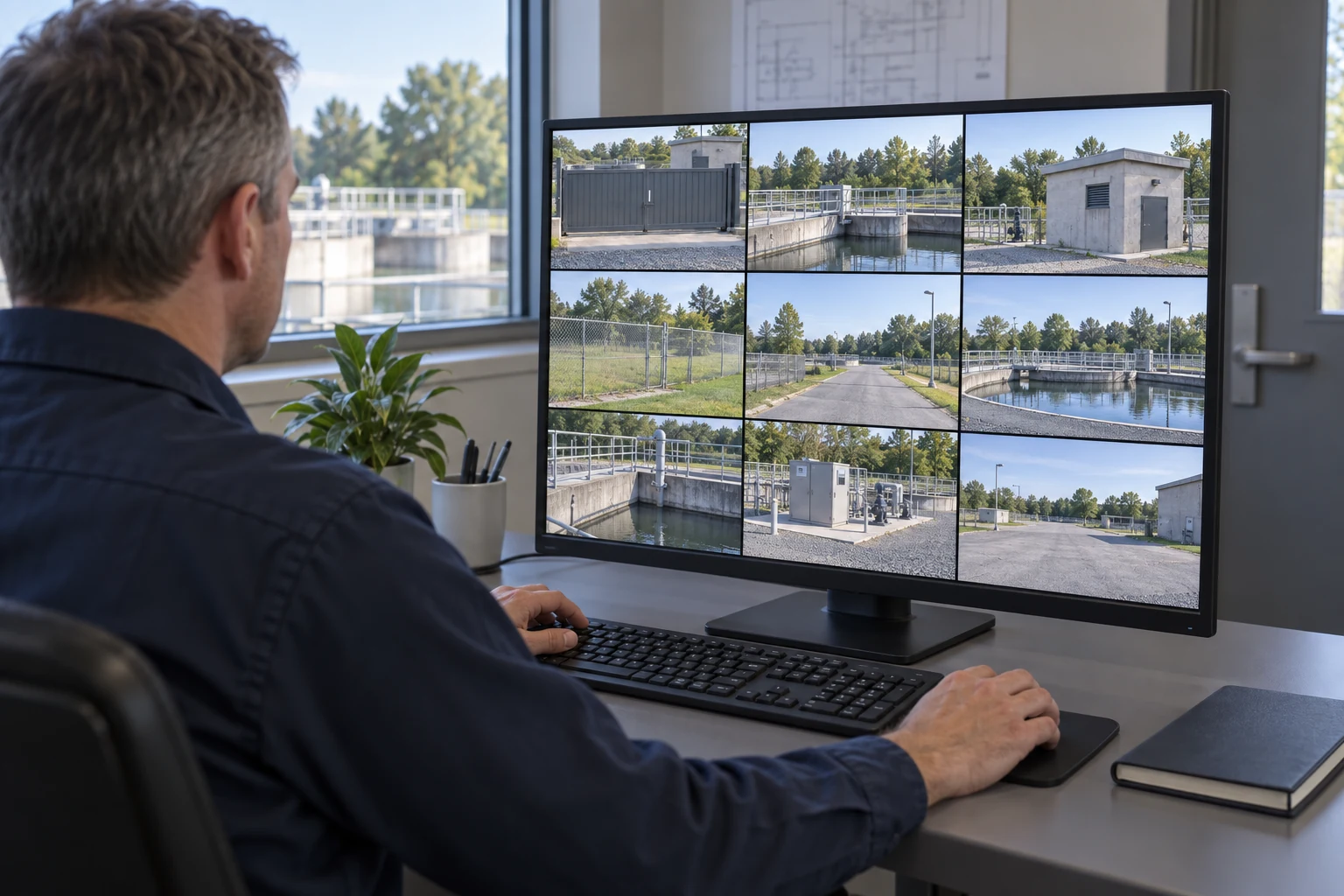

Kamera görüntüsü ince ayrıntıları korunmuş hâlde kontrol odasına ulaşabilir; yine de operatörün görevi için bu ayrıntının çok azını gösterebilir. Değişiklik, test tezgâhında tek görüntü gösterilirken kontrol odasında dokuz görüntünün birden açılması kadar sıradan olabilir. Lensin değişmiş olması gerekmez; görüntü yakalandıktan sonra yeniden küçültülmüş olabilir.

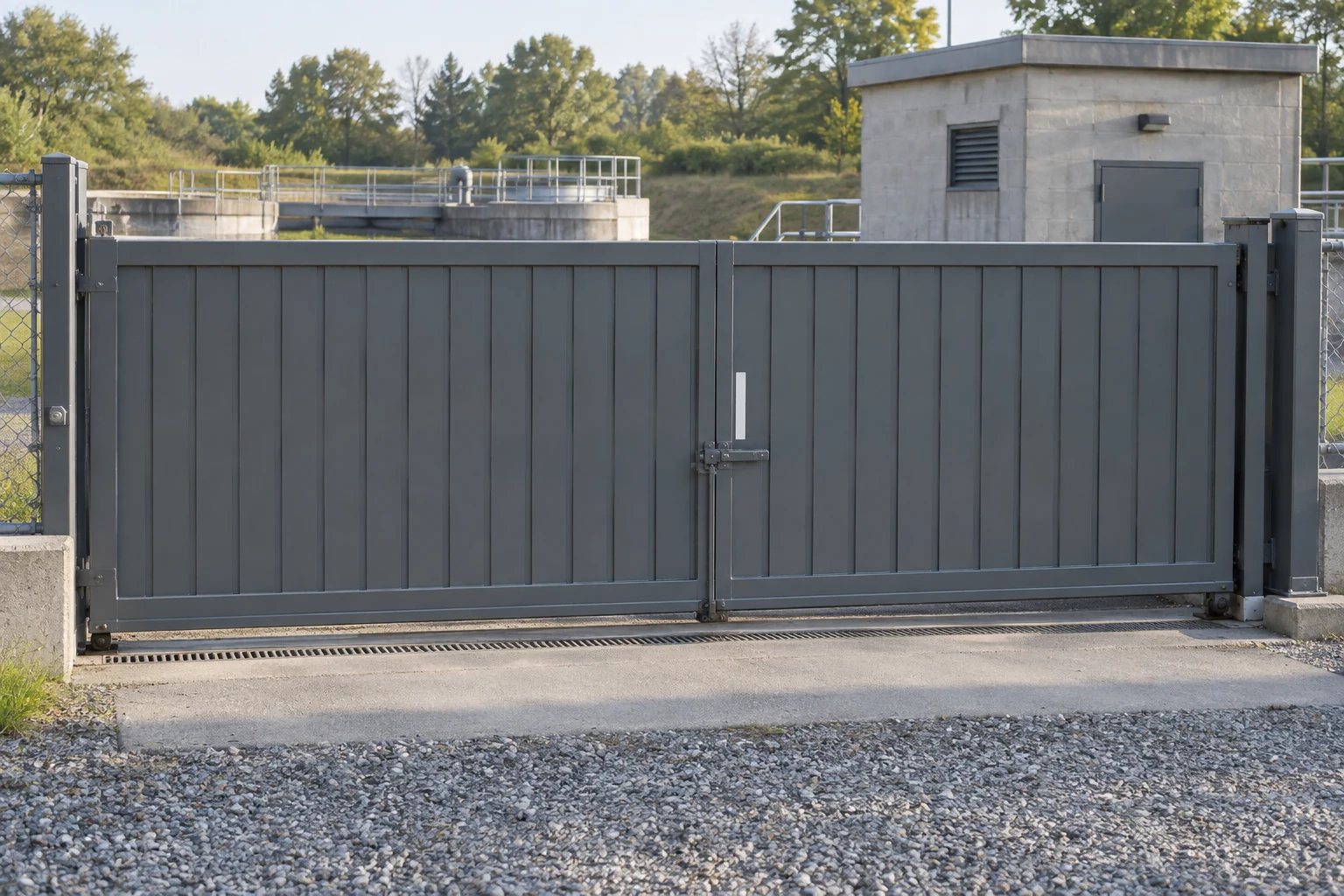

Servis kapısının mandalı yanındaki ince beyaz referans şeridiyle bir devreye alma çalışması yaptığınızı düşünün. Tam boyutlu tezgâh görünümünde şeridi bulmak kolaydır. Önerilen işletim düzeninde kapının bütünü teşhis edilebilirken şeridi ayırt etmek zordur. Bu gözlem, görüntü yolunun tamamı hakkında bir soru doğurur; kameranın arızalı olduğunu tek başına göstermez.

Odağı ayarlamadan önce kurulu akıştan, kodu çözülmüş özgün boyutunda bir kare saklayın. Kod çözme, alınan videoyu görüntü piksellerine dönüştürür; görüntüleyici de bu pikselleri pencereye eşler. Küçük kutucuğun ekran görüntüsü yalnızca bu eşlemenin sonucunu kaydeder, daha önce hangi ayrıntıların var olduğunu gösteremez.

Bu sınır, araştırmanın ilk kararını kolaylaştırır. Şerit özgün karede zaten yoksa ekranı küçültmek tek açıklama olamaz. Şerit varsa ekip optik kurulumu bozmadan sunumu inceleyebilir.

Inventra S³, çevresel testler ve boyutsal inceleme dâhil test ve kalifikasyon yeteneklerini açıklar. Saha kabulü, kurulu sistemdeki kullanıcı görevini de ekler. NASA’nın sistem mühendisliği kılavuzu da doğrulamayı, bütünleşik sistemin amaçlanan ortamda amaçlanan kullanıma hizmet ettiğini gösteren kanıt olarak ele alır. Bu çalışma için ilgili ortam, operatörün gerçek ekran düzenini de kapsar.

Ekran ölçeklemesinden önceki kanıtı da operatör ekranındaki kanıtı da saklayın.

Küçük Görünümler İnce Ayrıntıyı Nasıl Kaybeder?

Kodu çözülmüş karenin 1920 × 1080 piksel olduğunu varsayalım. Bunu 640 × 360 görüntüye indirmek, her yönde üçte bir; toplamda dokuzda bir örnek kullanır: 2.073.600 yerine 230.400. Kenarlıklar, menüler ve kullanılmayan ekran alanı varsayılan görüntü boyutlarına katılmamıştır.

Kaynakta altı piksel genişliğindeki şerit geometrik olarak yalnızca iki çıkış pikseline yayılır. Bu yararlı bir ölçek hesabıdır; operatörün şeridi ayırt edebileceğini garanti etmez. Sonuç ayrıca şeridin kontrastına, yeni örnek ızgarasına göre konumuna ve küçültme yöntemine bağlıdır.

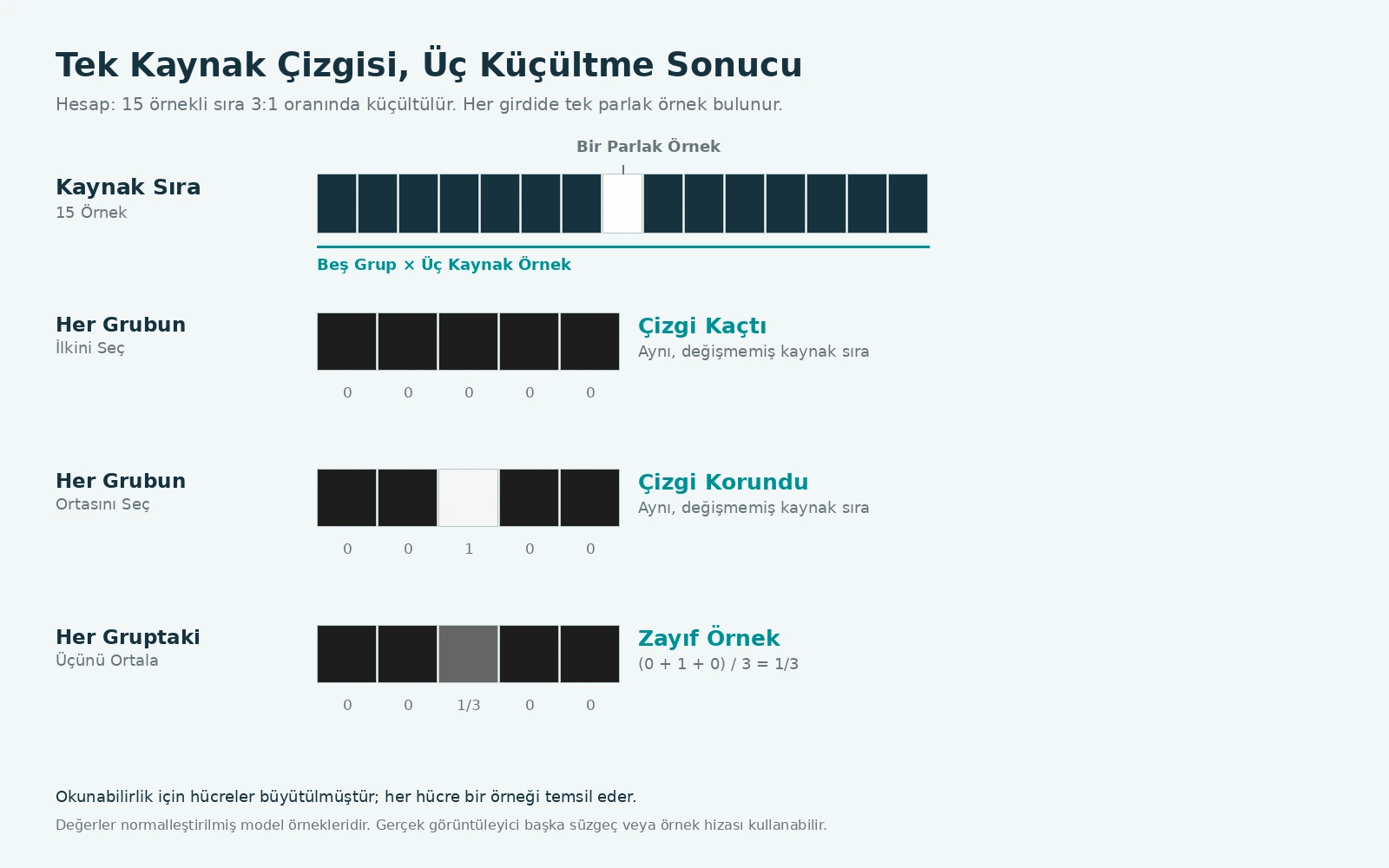

Daha küçük bir örnek sorunu görünür kılar. Biri parlak, geri kalanı koyu on beş örnekten oluşan sıra düşünün. Her üçlü grubun ilk üyesini seçerek sırayı beş örneğe indirin. Parlak örnek seçilen konumların arasındaysa çıkışta hiç parlak örnek kalmaz. Bunun yerine ortadaki üyeyi seçerseniz çizgi korunabilir. Kaynak sıra değişmemiştir.

Başka bir seçenek, her üçlü grubun ortalamasını almaktır. 0, 1 ve 0 değerlerini içeren grup (0 + 1 + 0) / 3 = 1/3 üretir. İnce çizgi tam yükseklikte bir örnek yerine daha zayıf bir örnek oluşturur. Bu basit bir aritmetik modeldir; belirli bir görüntüleyicinin parlaklık tepkisini öngörmez.

MIT’nin alt örnekleme bölümü, çözünürlük azaltıldığında ince ayrıntının neden kaybolduğunu ve süzmenin yanıltıcı örnekleme örüntülerini nasıl azalttığını açıklar. Süzme, özgün ayrıntıların tümünü daha küçük boyutta koruyamaz. CSS görüntü oluşturma belirtimi de tarayıcıya geniş seçim alanı bırakır. Tek başına ölçekleme etiketi tam algoritmayı göstermez veya gereken ayrıntının korunduğunu kanıtlamaz.

Ölçeği Değiştirin, Sonra Başlangıç Görünümüne Dönün

Temiz karşılaştırma, kodu çözülmüş tek ve değişmeyen kareyle başlar. Kareyi yeniden boyutlandırmadan veya ek kayıplı sıkıştırma uygulamadan dışa aktarın; özgün dosyayı saklayın. Kurulu görüntüleyicide, gösterim ölçeği değişirken bu kareyi aynen tutabilen durağan kare veya yeniden oynatma modunu kullanın. Boyutlandırmanın başka bir kare çağırmadığını veya kaynak değiştirmediğini doğrulayın.

Aynı iş istasyonu ve monitörde üç gözlem hazırlayın:

1. A — Özgün Ölçek. Şeridi içeren kırpmayı, bir kaynak pikseli bir fiziksel ekran pikseline eşleyerek gösterin. Kırpma konumunu ve görünen ayrıntıyı kaydedin.
2. B — Küçültülmüş Görünüm. Aynı kareyi ve görüntü oluşturucuyu koruyun, ancak tam görüntüyü amaçlanan kutucuk boyutunda gösterin. Şeridin görünümünü ve gerçek görüntü alanını kaydedin.
3. Yeniden A. Özgün eşlemeyi ve kırpmayı geri yükleyin. Şeridin önceki görünümüne dönüp dönmediğini kontrol edin.

Keskinleştirme, renk, monitör, oda aydınlatması ve bakış mesafesi ayarlarını değiştirmeyin. Bu karşılaştırma sırasında kameraya yeniden odaklanmayın veya başka akış seçmeyin. A’ya dönmek, sonucun tersine çevrilebilir olup olmadığını kontrol eder; gizli yazılım değişikliklerinin tümünü dışlamaz.

“Bir piksel” ifadesinde kesin olun. Tarayıcıda yerleşim pikselleri ile fiziksel ekran pikselleri farklı olabilir. CSSOM View belirtimi, geçerli sayfa yakınlaştırmasını kullanarak oranlarını tanımlar. Entegratörden masaüstü ölçeklemesi ve varsa uzak masaüstü aşaması dâhil gerçek eşlemeyi doğrulamasını isteyin.

Kurulu görüntüleyici kareyi koruyamıyorsa karşılaştırmayı aynı iş istasyonundaki kontrollü görüntüleyicide çalıştırın. Ölçeğe bağlı kayıp, sunumun bu görüntüyle belirtiyi yeniden üretebildiğini gösterir. Üretim görüntüleyicisinin aynı yolu kullandığını kanıtlamaz. Bu sınırlamayı kayda geçirin ve kurulu görüntü oluşturucuyu ayrıca inceleyin.

Tersine çevrilebilir sonuç, yalnızca sabit olduğu varsayılan girdiler gerçekten sabit kaldığında değerlidir.

Büyük Görünüm Başka Bir Akış da İsteyebilir

Canlı kutucuğu büyütüp sorunun çözüldüğünü söylemek bir tuzak barındırır. Uygulama, yerleşim değiştiğinde farklı video akışı veya kodlama seçebilir. Büyük görünümde hem daha iyi kaynak verisi hem daha fazla ekran pikseli bulunabilir. İki değişken birlikte değişmiştir.

Bu, video sistemi tasarımında gerçek bir ayrımdır. WebRTC belirtimi, videonun iletimden önce ölçeklenmesini ve birden çok kodlama yapılandırmasını destekler. Her görüntüleyicinin yeniden boyutlandırıldığında akış değiştirdiğini söylemez. İki sonucu da varsaymak yerine gerçek uygulamanın davranışını kontrol edin.

İki yerleşimde de seçilen akışı ve kodu çözülmüş kare boyutlarını kaydedin. WebRTC tanılama verileri varsa istatistik belirtimi, son kodu çözülmüş kareden alınan genişlik ve yüksekliği tanımlar. Bunlar ekran kutucuğunun boyutlarından farklı gözlemlerdir. Değişmeyen kare boyutu yararlı kanıttır, ancak kodlama kalitesinin değişmediğini kanıtlamaz; dondurulmuş kare karşılaştırması daha güçlü yalıtım adımıdır.

Sorun sunumdan kaynaklanıyorsa olası çözümler daha büyük inceleme görünümü, aynı anda daha az kutucuk veya ayrıntı görünümünü açmak için tanımlı bir işlem olabilir. Her seçeneğin işletim sonucu vardır. Kapıyı büyütmek başka görünümü saklayabilir; canlı yerleşimi değiştirmek sistem iş yükünü değiştirebilir. Seçilen çözümü normal görüntüler açıkken ve kararlaştırılan görevi yapacak operatörle test edin.

NASA’nın doğrulama kılavuzu amaçlanan ortamı, temsilî kullanıcıları ve belgelenmiş uyumsuzlukları ister. Burada kabul kaydı, gereken ayrıntıyı kaynak karesine, ekran düzenine ve görüntüleme işlemine bağlamalıdır. Görev şeridi gerektiriyorsa kapının teşhis edilebilir olması yeterli değildir. Son tanılama sorusu kesindir: Eksik ayrıntı, kare görüntüleyiciye ulaşmadan önce mi yok oldu; yoksa görüntüleyici kareyi sunarken mi?

Operatörün gerçekten kullanacağı görünümü ve görüntüleme işlemini doğrulayın.
