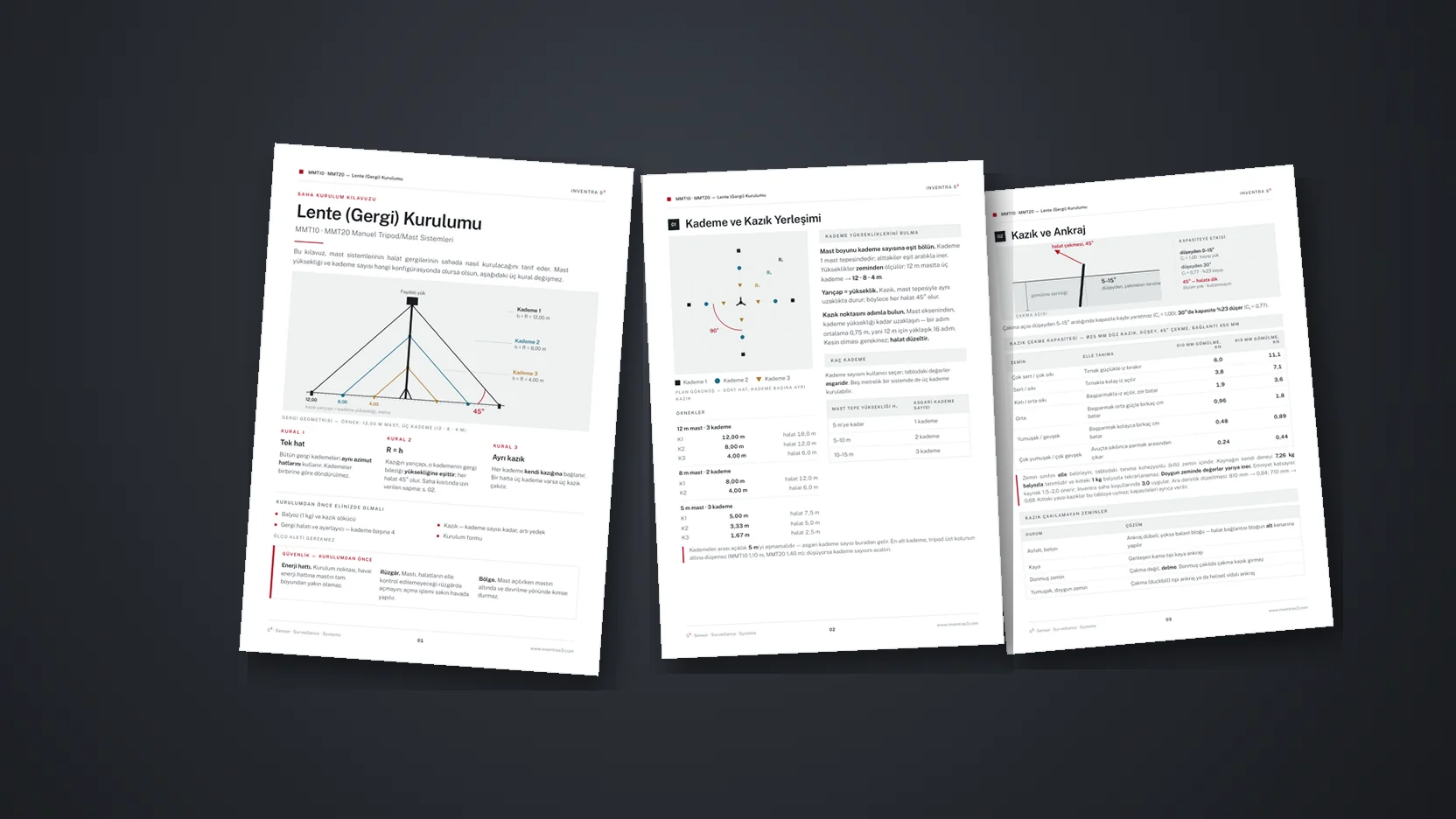

MMT10 ve MMT20 tripod-mast sistemlerinin lente halatları için saha kurulum kılavuzu: kademe ve kazık yerleşimi, zemin sınıfına göre kazık çekme kapasitesi, halat ve ön germe, on bir adımlık kurulum sırası, kontrol listesi ve boş kurulum formu. Altı sayfa.
PDF'i İndirPDF, İngilizce, 2,3 MB
Lente (Gergi) Kurulumu
Bu kılavuz, mast sistemlerinin halat gergilerinin sahada nasıl kurulacağını tarif eder. Mast yüksekliği ve kademe sayısı hangi konfigürasyonda olursa olsun, aşağıdaki üç kural değişmez.
Bütün gergi kademeleri aynı azimut hatlarını kullanır. Kademeler birbirine göre döndürülmez.
Kazığın yarıçapı, o kademenin gergi bileziği yüksekliğine eşittir; her halat 45° olur. Saha kısıtında izin verilen sapma: s. 02.
Her kademe kendi kazığına bağlanır. Bir hatta üç kademe varsa üç kazık çakılır.
Enerji hattı. Kurulum noktası, havai enerji hattına mastın tam boyundan yakın olamaz.
Rüzgâr. Mastı, halatların elle kontrol edilemeyeceği rüzgârda açmayın; açma işlemi sakin havada yapılır.
Bölge. Mast açılırken mastın altında ve devrilme yönünde kimse durmaz.
Kademe ve Kazık Yerleşimi
Hâkim rüzgâr yönü biliniyorsa ilk hattı bu yöne getirin.
Karşı hattı aynı doğru üzerinde uzatın; mast merkezi tam ortada kalır.
Dik iki hattı 3-4-5 üçgeniyle kurun: 3 m ve 4 m işaretleri arası tam 5 m olmalıdır.
Kademe Yüksekliklerini Bulma
Mast boyunu kademe sayısına eşit bölün. Kademe 1 mast tepesindedir; alttakiler eşit aralıkla iner. Yükseklikler zeminden ölçülür: 12 m mastta üç kademe → 12 · 8 · 4 m.
Yarıçap = yükseklik. Şerit metreyi mast ekseninden başlatın, hat üzerinde aynı değere kadar ilerleyin.
Halat kesim boyu = 1,5 × yükseklik — uç bağlantıları ve germe payı dâhildir.
Kaç Kademe
Kademe sayısını kullanıcı seçer; tablodaki değerler asgaridir. Beş metrelik bir sistemde de üç kademe kurulabilir.
| Mast Tepe Yüksekliği H₁ | Asgari Kademe Sayısı |
|---|---|
| 5 m'ye kadar | 1 kademe |
| 5–10 m | 2 kademe |
| 10–15 m | 3 kademe |
Kazık ve Ankraj
Çakma açısı 5–15° aralığında kapasite kaybı yaratmaz; 30° eğimde kapasite %23 düşer. Grup kazıkta kazıklar arası aralık, gömülme derinliğinin üçte birinden az olamaz.
Kazık Çekme Kapasitesi — Ø25 mm düz kazık, düşey çakılmış, 45° çekme, halat bağlantısı zeminden en fazla 50 mm yukarıda
| Zemin | Balyoz Darbesi Başına Batma, mm | 610 mm Gömülme, kN | 915 mm Gömülme, kN |
|---|---|---|---|
| Çok sert / çok sıkı | < 5 | 6,0 | 11,1 |
| Sert / sıkı | 5 – 13 | 3,8 | 7,1 |
| Katı / orta sıkı | 13 – 38 | 1,9 | 3,6 |
| Orta | 38 – 76 | 0,96 | 1,8 |
| Yumuşak / gevşek | 76 – 152 | 0,48 | 0,89 |
| Çok yumuşak / çok gevşek | > 152 | 0,24 | 0,44 |
Çekme Deneyi — Her Hatta Bir Kazık
- Kazığı düşeyden 5–15° eğik çakın.
- Halat doğrultusunda, el vinciyle ve kanca terazisi ya da yük hücresi üzerinden deney yüküne kadar kademeli çekin.
- Gözle görülür hareket varsa kazığı derinleştirin, grup kazığa geçin ya da noktayı değiştirin.
- Ölçtüğünüz değeri kurulum formuna yazın.
Deney yükü = kurulum formundaki halat kuvvetinin iki katı. Form yoksa en az 1,5 kN (≈150 kgf) uygulayın ve ölçtüğünüz değeri forma yazın.
Kazık Çakılamayan Zeminler
| Durum | Çözüm |
|---|---|
| Asfalt, beton | Ankraj dübeli; yoksa balast bloğu — halat bağlantısı bloğun alt kenarına yapılır |
| Kaya | Genleşen kama tipi kaya ankrajı |
| Donmuş zemin | Çakma değil, delme. Donmuş çakılda çakma kazık girmez |
| Yumuşak, doygun zemin | Çakma (duckbill) tipi ankraj ya da helisel vidalı ankraj |
Halat, Ön Germe ve Kurulum Sırası
Halat. Anten ışıma örüntüsünü bozmaması için iletken olmayan halat kullanın; polyester sahada en dengeli seçenektir. Her ilmeğe radansa, her bağlantıya paslanmaz halat kelepçesi takın.
Ön germe. Değer kurulum formunda verilir. Karşılıklı halatları eşit gerin; dört gergili düzende mastın düşey olması gerginliğin eşit olduğunu göstermez — karşılıklı çiftleri ayrıca ölçün. Aşırı germe mastın taşıma kapasitesini düşürür.
Kurulum sırası tek operatör için yazılmıştır. Mast kapalıyken bütün gergiler bağlanır; mast gergilerle birlikte açılır.
Tripodu kurun, ayakları eşit açın ve üst tablayı su terazisiyle yatay konuma getirin.
Azimut hatlarını işaretleyin — dört hat, aralarında 90°. Hâkim rüzgâr yönü biliniyorsa hatlardan birini bu yöne getirin. Hatların tripod ayaklarına ve operatör geçiş yoluna takılmadığını kontrol edin.
Kademe yüksekliklerini hesaplayın: mast boyunu kademe sayısına bölün. Kazık yarıçapı yüksekliğe eşittir; şerit metreyi mast ekseninden başlatıp her hat üzerinde R₃, R₂ ve R₁ noktalarını işaretleyin.
Kazıkları çakın — düşeyden 5–15°, çekmenin tersine. Her hatta bir kazığa çekme deneyi uygulayın.
Gergi bileziklerini takın. Kademe 1 bileziği faydalı yük adaptörünün hemen altına gelir.
Halatları serin, her halatı kendi kazığına bağlayın. Ayarlayıcıları tam açık bırakın; halatların birbirine ve tripod ayaklarına dolanmadığını kontrol edin.
Mastı alttan üste doğru açın; her mast bölümünde kilidin oturduğunu duyarak doğrulayın. Halatların boşluğunu elle alın, germeyin.
Alttan üste gerin: önce Kademe 3, sonra Kademe 2, en son Kademe 1. Karşılıklı halatları sırayla ve eşit adımlarla gerin.
Tekrar gerin. Üst kademeyi germek alttakileri gevşetir; 8. adımı bir kez daha tekrarlayın.
Düşeye alın. Mastı iki dik düzlemde şakül ya da su terazisiyle kontrol edin.
Kilitleyin ve kaydedin. Ayarlayıcıları emniyete alın, kurulum formunu doldurun.
Kontrol Listesi
Mast düşeye alındıktan sonra, sistemi teslim etmeden önce aşağıdaki dokuz maddeyi tek tek doğrulayın. Sağlanmayan bir madde varsa kurulum tamamlanmış sayılmaz.
Kademe yüksekliği: hesaplanan değer ±100 mm
Kazık yarıçapı: seçilen tasarım değerinin ±%3'ü
Gergi açısı 39°–50° (dar sahada azami 56°)
Azimut ayrımı 90° ± 5°
Kademeler arası azimut farkı: 0°
Mast düşeyliği 1/400 — 10 m'de 25 mm
Çekme deneyi: deney yükünde hareket yok
Halat ön germesi: hedef değerin ±%5'i
Her ilmekte radansa, paslanmaz halat kelepçesi
- Kademeler birbirine göre döndürülmez. Üç kademe de aynı azimut hattını kullanır.
- Bir hattaki kademeler tek kazıkta toplanmaz — kazığa gelen yük kademe sayısı kadar katlanır ve kazık zeminden sıyrılır.
- Halat aşırı gerilmez. Aşırı germe mastın taşıma kapasitesini düşürür.
- Grup kazıklar arka arkaya çakılmaz; çekme doğrultusuna dik dizilir.
Kazık başlarını her gün elle yoklayın; gevşeyeni çakın ya da yerini değiştirin. Yağıştan sonra kazık kapasitesi yarıya iner — çekme deneyini tekrarlayın. Sentetik halat ilk günlerde oturur; 3–7 günde bir gerginliği kontrol edin. Ön germe montaj sıcaklığında tanımlıdır — sıcaklık ±20 °C'den fazla değiştiğinde gerginliği yeniden ayarlayın. Şiddetli rüzgâr, dolu ya da kar yükünden sonra kazıkları, halat uçlarını ve mast düşeyliğini tam kontrol edin.
Kurulum Formu
Her kurulumda doldurun; bir kopyası sistemle birlikte kalır. Ön germe ve deney yükü değerleri bu formdan okunur.
Kademe Kotları ve Yarıçaplar — ölçülen
| Kademe | Bilezik Yüksekliği h, m | Kazık Yarıçapı R, m | Gergi Açısı, ° |
|---|---|---|---|
| Kademe 1 | |||
| Kademe 2 | |||
| Kademe 3 |
Kazık ve Çekme Deneyi — hat başına
| Hat | Azimut, ° | Zemin Sınıfı | Gömülme Derinliği, mm | Deney Yükü, kN | Sonuç |
|---|---|---|---|---|---|
| Hat A | |||||
| Hat B | |||||
| Hat C | |||||
| Hat D |
