Termal Kameranız Güncel Görüntü mü Gösteriyor?

Görüntü Sabitken Saat İlerleyebilir

Bir operatörün kapalı bir bakım kapısını izlediğini düşünün. Bağlantı göstergesi yeşil, ekrandaki saat ilerliyor. Dışarıda biri kapıyı açıyor; ancak ekranda kapı hâlâ kapalı. Uygulama çalışmayı sürdürürken son alınan kamera karesini gösterebilir.

Artan paket sayısı da tek başına yeterli kanıt değildir. Gerçek Zamanlı Aktarım Protokolü’nde (RTP) birden çok paket aynı kareye ait olabilir ve aynı zaman damgasını taşıyabilir. Paket sıra numaraları paket teslimini açıklar; yeni pozlanan görüntülerin sayısı değildir. Sıfır kayıp raporu gecikmeyi de gizleyebilir: Birikimli kayıp hesabı, geç gelen paketleri alınmış saymaya devam eder. RFC 3550’nin 1, 5.1 ve 6.4.1 bölümlerine bakın.

Normal akan videonun bile bir yaşı vardır. Yakalama, kodlama, tamponlama, kod çözme ve sunum farklı noktalarda gerçekleşir. Tampon, düzensiz gelen veriyi yumuşatırken gösterilen sahneyi eskitebilir. GStreamer gecikme belgeleri, canlı kaynak ile ekranın neden otomatik olarak sıfır gecikmeyle çalışmadığını gösterir.

Görüntüye İzlemesi Gereken Bir Değişiklik Verin

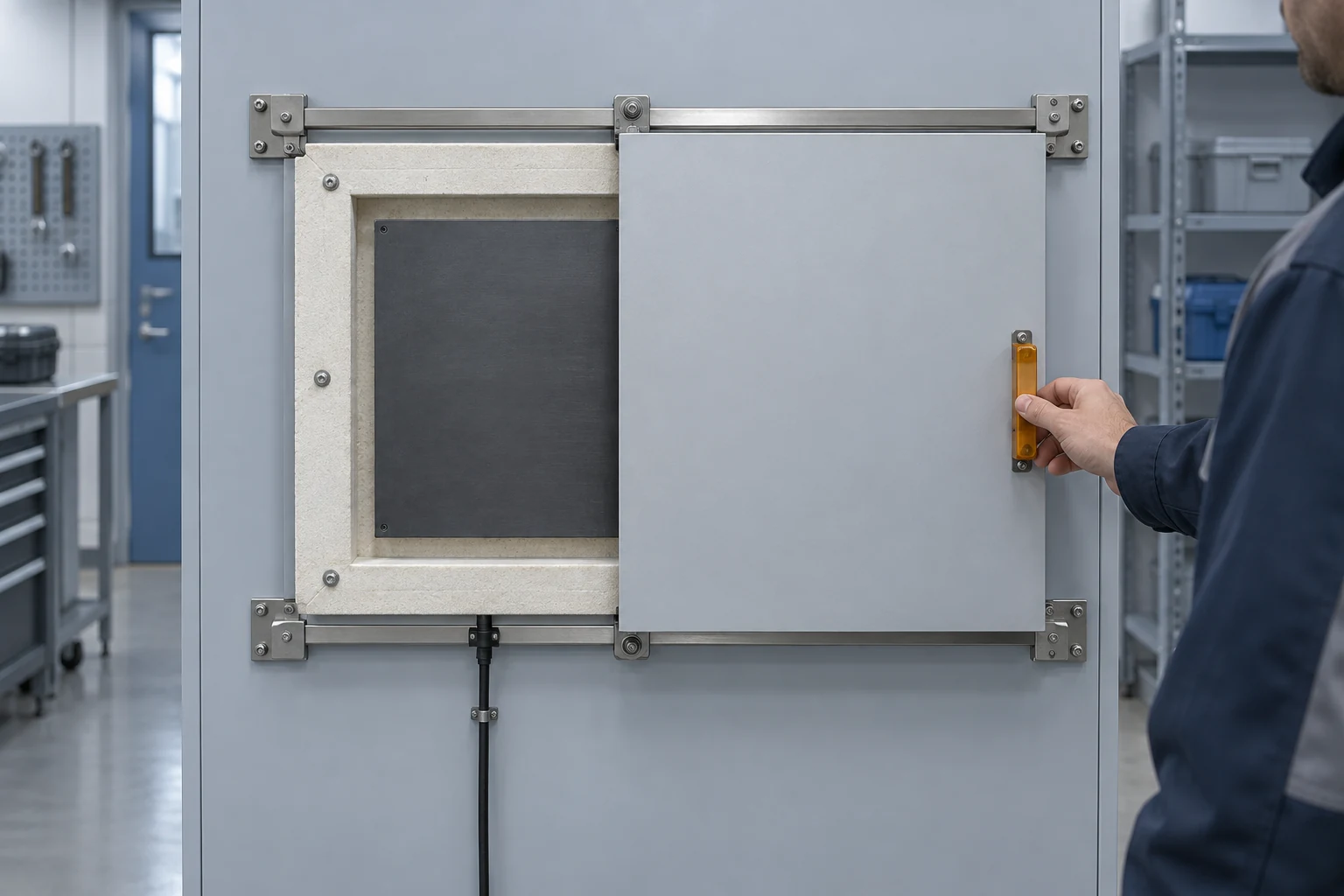

Opak bir maskeyi sıcak ve kararlı bir yüzey üzerinde hareket ettirin. Açıkta kalan şekil, hassas sıcaklık ölçümü gerektirmeden termal görüntüde belirgin biçimde değişir. Bu değişimi operatörün son ekranında izleyin. Hareketi düzensiz aralıklarla tekrarlayın; böylece kısa bir kayıt yalnızca ritmi teste uyduğu için inandırıcı görünemez.

Uçtan uca zamanlama kontrolü için hem fiziksel maske hareketini hem ekranı içeren tek bir referans kaydı kullanın. Böylece ikisi aynı kayıt saatini paylaşır. Referans kameranın kare aralığı ve pozlaması zamanlama hassasiyetini sınırlar; bu ayarları sonuçla birlikte saklayın. Test somut bir soruyu yanıtlar: Sahne değiştikten ne kadar süre sonra operatör bu değişikliği görür?

Gösterilen sahnenin gerçek bir değişikliği izlediğini kanıtlayın; hareketli bir gösterge yeterli değildir.

Üç Farklı Süreç Yararlı Görüntüyü Geciktirebilir

“Isınma” sözü çoğu zaman birden çok mekanizmayı gizler. Bu mekanizmaların etkileri ve tamamlandıklarını gösteren kanıtlar farklıdır.

Süreç	Ne Değişir?	Ne Gözlenir?
Dedektör Soğuması	Soğutmalı dedektör belirtilen çalışma sıcaklığına yaklaşır	Modele özgü dedektör durumu ve geçerli görüntü
Sıcaklık Dengelenmesi	Elektronik, optik ve gövde ısıyı yeniden dağıtır	Gerekli başlangıç koşullarındaki görüntü davranışı
Düzgünsüzlük Düzeltme (NUC)	Piksel tepkileri referans bilgisine göre ayarlanır	Düzeltme durumu, kesintiler ve sonraki görüntü kalitesi

Soğutma, dedektörün kendi içinde oluşan akımı bastırabilir. Gerekli sıcaklığa ulaşmak fiziksel bir dönüm noktasıdır; ardından cihazın doğru davrandığını gösteren kontroller gelir. NASA’nın kızılötesi cihaz devreye alma anlatımı bu ayrımı açıkça gösterir. Soğutma ve kontrol sırasını inceleyin. Belirtilen süreler ve sıcaklıklar yalnızca o uzay aracı cihazına aittir.

Soğutmasız kamerada kriyojenik soğuma aşaması yoktur; yine de kameranın kendi ısısı tepkisini değiştirebilir. California Üniversitesi Merced kampüsündeki bir çalışmada araştırmacılar, düzgün bir köpük yüzeyi izlerken durgun hava ile fan akışı arasında geçiş yaptı. Kaydedilen görüntü sıcaklığında, ısınma sırasındaki düzeltme olaylarıyla ilişkili testere dişi biçiminde sıçramalar görüldü. Bu deney sıcaklık verisiyle ilgiliydi; operatörün yararlı ayrıntıyı görebilmesi için evrensel bir bekleme süresi belirlemedi. Çalışmanın 3.2 bölümüne bakın.

Bazı kameralar, dedektörün önündeki deklanşörü kısa süre kapatarak düzgünsüzlük düzeltme (NUC) yapar. Bu sırada dedektör dış sahneyi göremez. NIST mekanizmayı açıklar. Çıkışın durması, bir kareyi tutması veya geçersiz veri bildirmesi uygulamaya bağlıdır.

Bu nedenle net görüntü, kararlı sıcaklık ölçümlerinden önce gelebilir. Bu iki kullanımı ayrı tanımlayın; yalnızca görev sıcaklık gerektiriyorsa kalibre edilmiş radyometri isteyin.

Düzeltme olayı, dengelenmiş kamera sıcaklığı ve yararlı görüntü ayrı gözlemlerdir.

Hazır Göstergesi Yeniden Kapanabilir

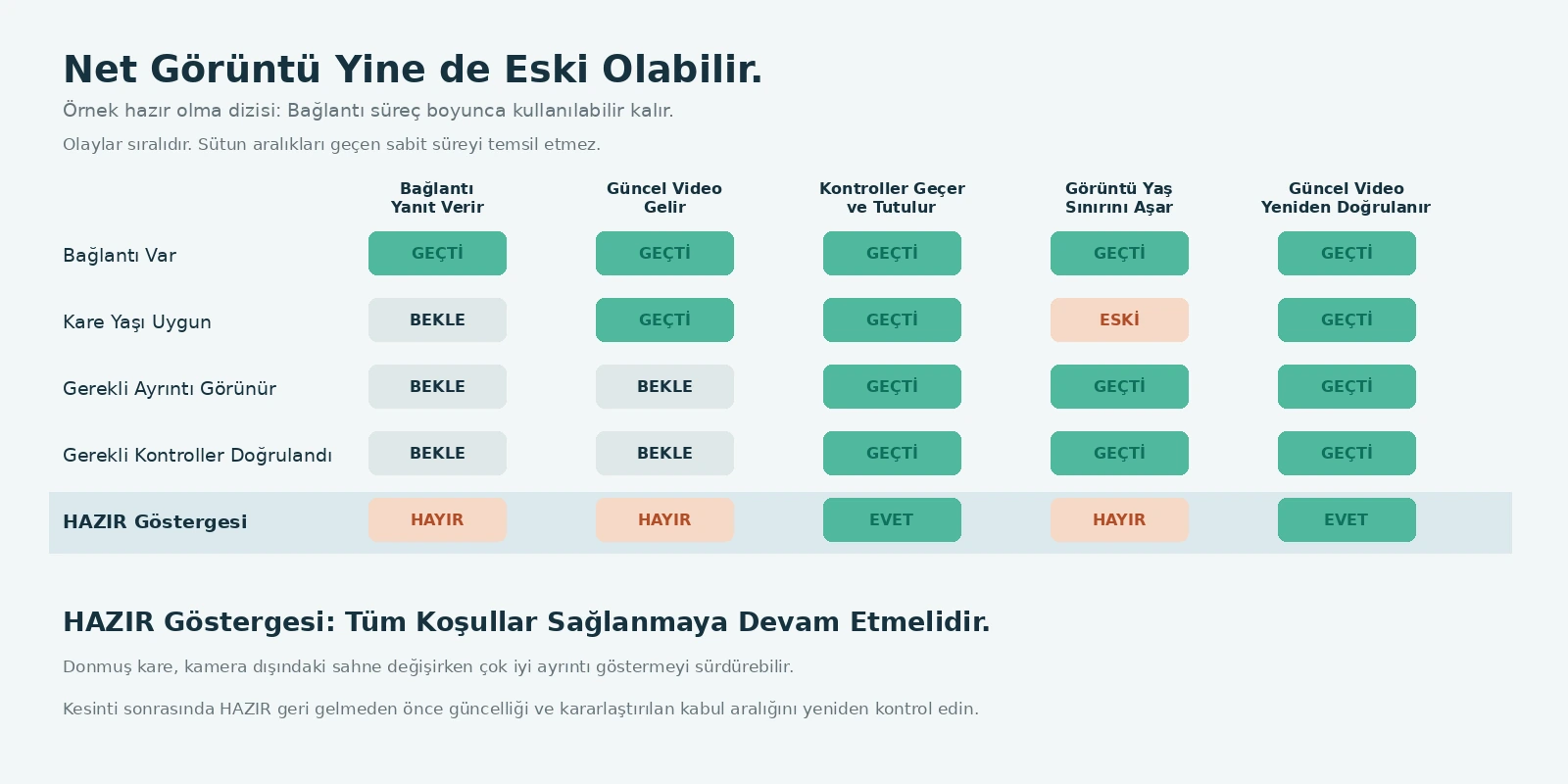

Hazır olma matrisi; bağlantı, görünür ayrıntı ve daha önce doğrulanmış kontroller kullanılabilirken eski karenin hazır göstergesini kapattığını gösteriyor — Örnek olay dizisi. Tüm hazır olma koşulları sağlanmalıdır; sütunlar sabit süreleri temsil etmez.

Ekipman izleme görevi için hazır durumunu dört koşulun birlikte sağlanması olarak tanımlayın: iletişim çalışır; gösterilen kareler yeterince günceldir; gereken ayrıntı görünür; operatörün kullanacağı kontroller tepki denetiminden geçmiştir. Tek bir iyi kareyi kabul etmek yerine bu koşulların kararlaştırılmış gözlem aralığı boyunca sürmesini isteyin.

Matris örnek bir diziyi gösterir. Önce bağlantı yanıt verir, ardından güncel video gelir. Ayrıntı ve kontrol denetimleri bunu izler. Daha sonra ekran, izin verilen yaşı aşan eski bir kareyi tutar. Görüntü net kalır ve iletişim çalışır; ancak hazır göstergesi kapanmalıdır. Toparlanmak için güncel video ve kabul kontrolleri yeniden gerekir.

“Yeterince Güncel”in Ne Anlama Geldiğini Belirleyin

Kare yaşı, ekran zamanı ile pozlama zaman damgası arasındaki farktır; iki değer de ortak zaman tabanında ifade edilmelidir. Varış zaman damgası başka bir olayı ölçer. Geciken kareye vardığında yeni etiket vermek gecikmeyi sayıdan kaldırır, görüntüden değil.

RTP’de medya zaman damgasını ekran zamanıyla karşılaştırmadan önce referans saatle ilişkilendirin. RTP zaman damgalarının kendi hızı ve başlangıç ofseti vardır; doğrudan okunabilir duvar saati değildir. RFC 3550 saat eşlemesini açıklar.

Bir denemede en büyük kare yaşı 200 ms olarak belirlensin. ±40 ms sınırlı zamanlama hatasıyla 180 ms olarak kestirilen yaş, gerçekte 220 ms’lik görüntü anlamına gelebilir. Bu sonuç sınıra uygunluğu kanıtlamaz. Zamanlama ölçümünü iyileştirin veya hata sınırını kabul kuralına katın. Bu sayılar bir test örneğini tanımlar; kamera özelliği değildir.

Pozlama zamanlaması yoksa uçtan uca gecikmeyi değerlendirmek için fiziksel sahne değişikliği testini kullanın. Neyin ölçüldüğünü açıkça belirtin. Sahne değişikliği testi her iç gecikmeyi ayrı ayrı gösteremez, ancak yanıltıcı biçimde sağlıklı görünen ekranı ortaya çıkarabilir.

Bağlantı ve görünür ayrıntı korunurken bile güncellik kaybolursa hazır göstergesini kapatın.

Hızlı Yeniden Başlatma, Gece Boyunca Kapalı Kalmayı Tekrarlamaz

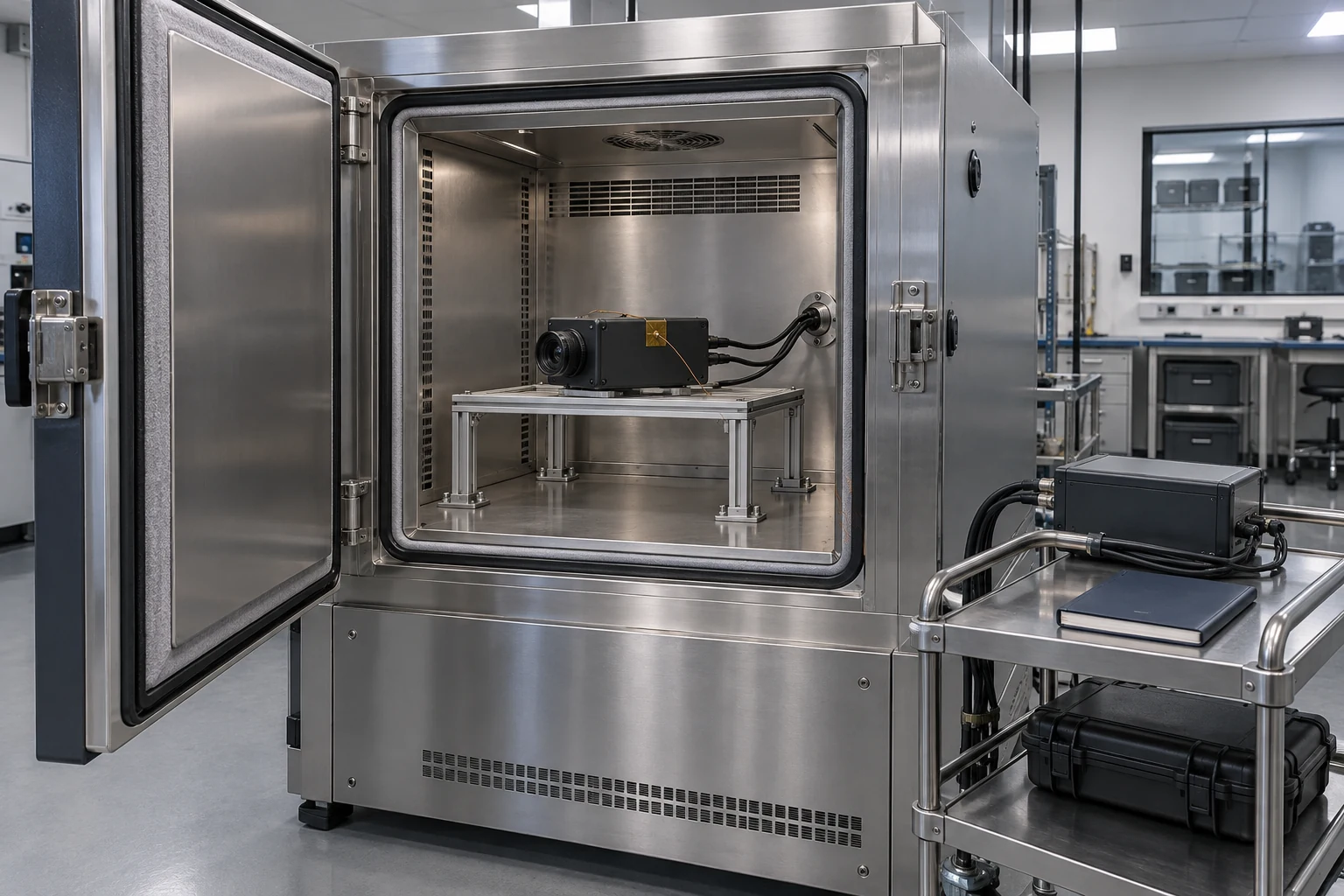

Gövdeye bağlı probu ve yan porttan geçen kablolarıyla açık sıcaklık koşullandırma kabini içinde kamera test düzeneği — Güç verme süresini ölçmeden önce tekrarlanabilir bir başlangıç koşulu hazırlayın. Gövde sıcaklığı ile dedektör durumu farklı soruları yanıtlar.

Kısa güç kesintisi kamerada depolanmış ısı bırakır. Gece boyunca kapalı kalmak ise düzeneğin çevre sıcaklığına yaklaşmasını sağlar. Kronometre aynı güç anahtarıyla başlasa bile bunlar farklı başlangıç durumlarıdır. Kabin veya kontrollü oda başlangıç koşulunu tekrarlamaya yardımcı olur; dış prob gövde sıcaklığını kaydeder, ancak dedektör durumunun yerini almaz.

Başlangıç ortamını, ölçülen gövde sıcaklığını, güç kapalı kalma süresini, güç kaynağını, kamera yapılandırmasını ve yazılım sürümünü kaydedin. Zamanlamayı ekipman girişindeki geçerli güç gibi gözlenebilir bir olayda başlatın. Gerekli gözlem aralığından sonra operatör ekranında bitirin. Yalnızca kamera tarafındaki ilk kare zamanını kaydetmek, sonraki video yolunu test etmez.

Çalışmaya üç bilinçli gözlem ekleyin:

İlk görüntü geldikten sonra maskeyi hareket ettirin. Görüntüyü kabul etmeden önce güncelliği doğrulayın.
Seçilen kamera destekliyorsa normal bir düzeltme olayını gözleyin. Kesintinin nasıl bildirildiğini ve hazır durumunun nasıl geri geldiğini kontrol edin.
Kontrol bağlantısı açık kalırken test düzeneğiyle videoyu tutun veya kesin. Eski görüntünün hazır göstergesini kapattığını doğrulayın, ardından güncel kareler döndüğünde toparlanmayı kontrol edin.

Kaydın yanında zaman damgalı olay günlüğü tutun: ilk yanıt, doğrulanmış ilk güncel görüntü, ilk yararlı görüntü, kontrol tepkisi, kesintiler ve geri kazanılan hazır durumu. Beklenen başlangıç sıcaklıklarında ve güç kapalı kalma koşullarında testi tekrarlayın. Yalnızca en hızlı çalışmayı değil, sonuçların dağılımını bildirin.

Bir Inventra S³ termal görüntüleyici yapılandırması için seçilen arayüzde hangi dedektör, düzeltme ve görüntü geçerliliği durum sinyallerinin bulunduğunu sorun. Ana sistemin bunları nasıl yorumlayacağını kararlaştırın. Yararlı sonuç, güncel görüntüyü ve gerekli işlevleri temsil ettiği için operatörün güvenebildiği, bu kanıt kaybolduğunda kapanan bir hazır göstergesidir.

Bilinen koşullardan başlayın ve gerçek ekranda bitirin; toparlanma davranışını aynı teste katın.
