Görüş Hattı Jitter Bütçesi: 50 µrad Neden Bu Kadar Zor?

Neden mikroradyan konuşuyoruz?

Bir sensörün “menzili” pratikte iki şeyle sınırlanır: optik çözünürlük ve görüş hattının (line of sight, LOS) kararlılığı. Örnek olarak 640×512 piksellik bir dedektörü alalım: 2° yatay görüş alanıyla kullandığınızda, tek bir pikselin gördüğü açı (IFOV) yaklaşık 55 µrad’dır. Görüş hattınız 100 µrad genlikle titriyorsa, hedef her karede iki piksel kayar; entegrasyon süresi boyunca görüntü bulanıklaşır ve dedektörün nominal çözünürlüğünü kâğıt üzerinde taşımaya devam etseniz de sahada kaybedersiniz.

Pratik tasarım kuralı basittir: RMS jitter, dar görüş alanındaki IFOV’un yaklaşık üçte birinin altında kalmalıdır. 55 µrad’lık bir IFOV için bu, ~18 µrad RMS — ya da tepe değer olarak 50 µrad mertebesinde bir hedef demektir.

Bozucu kaynakları

Jitter tek bir yerden gelmez. Tipik bir araç üstü sistemde bütçeyi paylaşan kalemler şunlardır:

Kaynak	Frekans bandı	Karakter
Araç süspansiyonu / gövde hareketi	1–20 Hz	Yüksek genlikli, geniş bantlı
Motor ve tahrik hattı (cogging, tork dalgalanması)	50–500 Hz	Hıza bağlı, dar bantlı
Rüzgâr yükü ve girdap dökülmesi	0,5–10 Hz	Yavaş, yön değiştiren
Kablo/slip ring sürtünme torku	DC–5 Hz	Konuma bağlı, histerezisli
Yapısal rezonans	100–400 Hz	Kazanç yükselmesi, faz kaybı

Bu tablonun önemi şudur: bantlar farklı olduğu için çözümler de farklıdır. Süspansiyon hareketini kapalı çevrimle bastırırsınız; tork dalgalanmasını sürücü tarafında (akım kontrolü, harmonik kompanzasyon) çözersiniz. Sürtünme torkunu ise mekanik tasarımla — kablo yönlendirmesi ve rulman ön yüklemesiyle — baştan küçültmek zorundasınız; çünkü hiçbir kontrolcü DC sürtünmeyi bedava bastırmaz.

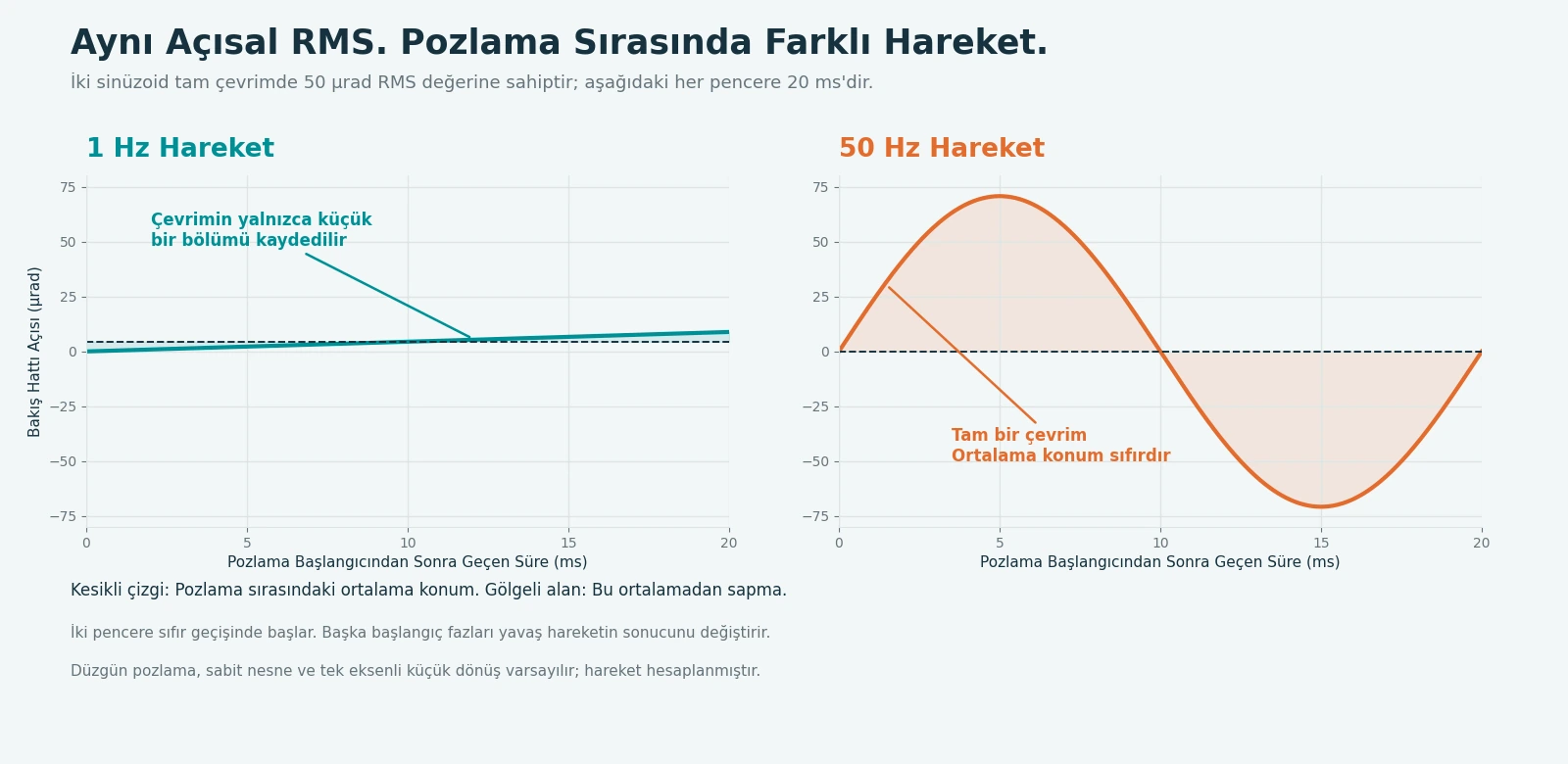

Aynı RMS değeri iki farklı görüntü anlamına gelebilir

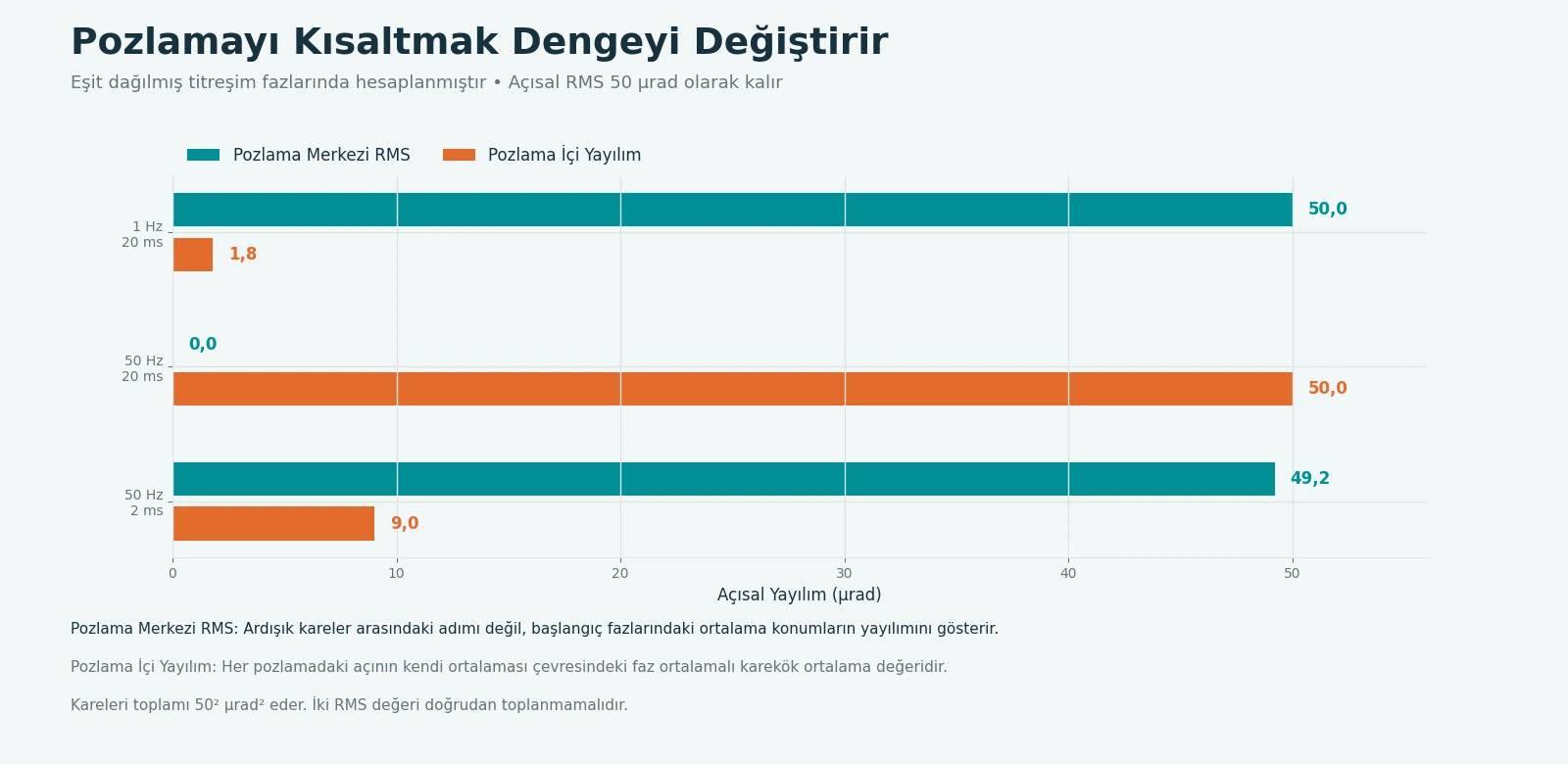

Tek bir sayı, operatörün gerçekte ne gördüğünü belirleyen bir ayrımı gizler. Dedektörün entegrasyon süresi içinde olan hareket, sahneyi pikseller boyunca yayar: kare bulanık çıkar, modülasyon transfer fonksiyonu bozulur ve hiçbir sonraki işleme adımı kaybolan detayı geri getirmez. Kareler arasında olan hareket ise her kareyi keskin bırakır ve yalnızca yerini değiştirir: görüntü titrer. İzlemesi rahatsız edicidir ama bir takip birimiyle geri kazanılabilir; ölçüm yapmayan bir operatör için de katlanılabilir.

İkisi de jitterdır ve ikisi de aynı RMS sayısının içine girer. Hangisiyle karşı karşıya olduğunuz, bozucu enerjisinin kare hızına ve entegrasyon süresine göre nerede durduğuna bağlıdır. İki sistem birebir aynı RMS jitter değerini raporlayıp size birinde keskin ama titreyen, diğerinde sabit ama bulanık bir görüntü verebilir. Bütçe yazılırken büyüklüğün yanına bandı da yazın.

Çevrim mimarisi: hız çevrimi jiroskopun üzerine kurulur

Stabilizasyonun çekirdeği, gimbal gövdesine bağlı bir açısal hız jiroskopu ile kapatılan bir hız (rate) çevrimidir. Konum çevrimi bunun üstüne, çok daha düşük bant genişliğinde oturur. Bu ayrım kritiktir: konum çevrimi hedefi takip eder, hız çevrimi ise dünyayı sabit tutar.

Jiroskop seçimi doğrudan gürültü tabanını belirler. MEMS jiroskoplarda açısal rastgele yürüyüş (ARW) ve bias kararsızlığı iki belirleyici parametredir. ARW, hız gürültüsü yoğunluğunu tanımlar; çevrimin gördüğü gürültü bant genişliğinin kareköküyle büyür — yani bant genişliğini dört katına çıkarmak, gürültü tabanını iki katına çıkarır. Bias kararsızlığı ise uzun süreli nişan sürüklenmesinde kendini gösterir. Bütçenizin önemli bir kısmını daha ilk adımda harcamamak için jiroskop, gerçekten ihtiyaç duyduğunuz bant genişliğine göre seçilmelidir — daha fazlasına değil.

Datasheet’in ilk sayfasında olmayan jiroskop parametresi

ARW ve bias kararsızlığı, hareket etmeyen bir tezgâhta ölçülür. Araç üzerinde ise ikisini birden sıklıkla gölgede bırakan terim g-duyarlılığıdır: jiroskopun biası ivme altında kayar. Titreşim altında bu kayma sıfır etrafında simetrik değildir; dolayısıyla ortalaması sıfır olan bir giriş, ortalaması sıfır olmayan bir çıkış hatası üretir. Çevrime, dünyanın gerçekte dönmediği bir hız bilgisi verilmiş olur ve görüş hattı, hiçbir statik testin öngörmediği bir yöne doğru yürür. Masada sürüklenme spesifikasyonunu tutturan bir ünitenin, diğer bütün parametreleri sınırlar içinde kalırken sarsıcı üstünde bunu tutturamamasının sebebi budur.

Bundan iki sonuç çıkar. Jiroskopun g-duyarlılığını ve titreşim doğrultmasını (vibration rectification) ARW ile birlikte, üreticinin gerçekte yayımladığı birimlerde okuyun. Bir de montajın izin verdiği yerde jiroskopu titreşim girişinden yalıtın. Ancak ekleyeceğiniz her yalıtıcının, sensör ile optik arasına giren esnek bir eleman olduğunu unutmayın — bir sonraki bölümün tam olarak yapmayın dediği şey budur.

Bant genişliğini yapı belirler

Bozucu bastırma kabaca çevrim kazancıyla orantılıdır: 10 Hz’de 40 dB bastırma istiyorsanız, o frekansta 100 kat açık çevrim kazancına ihtiyacınız var. Bunu artırmanın önünde tek bir duvar vardır: ilk yapısal mod.

Gimbal gövdesi ve yatak grubu 180 Hz civarında rezonansa giriyorsa, kazanç kesim frekansını pratikte bunun beşte biri ya da altıda birinin üzerine çıkaramazsınız — yani 30–36 Hz. Bu noktada üç kaldıraç kalır:

Yapıyı rijitleştirmek. Frekans, rijitliğin karekökü ile ölçeklenir; ataleti düşürmek çoğu zaman rijitliği artırmaktan daha ucuzdur. Optik yükün ağırlık merkezini dönme eksenine getirmek hem ataleti hem de çapraz kuplajı azaltır.
Notch filtre. Rezonansı bastırır ama sıcaklık ve yaşlanmayla kayan bir moda karşı kırılgandır; filtreyi dar tutun ve mod frekansını doğrulayın.
Sensör-aktüatör kolokasyonu. Jiroskop, optik hattın kendisine mümkün olduğunca yakın konumlandırılmalıdır. Aradaki her esnek eleman, kontrolcünün “gördüğü” hareket ile optiğin gerçekte yaptığı hareket arasına faz sokar.

Geri beslemenin yetmediği yer: ileri besleme

Kapalı çevrim doğası gereği hatayı gördükten sonra düzeltir. Taban hareketi zaten ölçülebiliyorsa — araç üzerinde bir IMU varsa — bu bilgiyi doğrudan hız komutuna eklemek, geri beslemenin gecikmesini kısmen atlatır. Pratikte iyi ayarlanmış bir ileri besleme, düşük frekanslı taban hareketinde 6–10 dB ek bastırma getirir ve bunu çevrim kararlılığını hiç zorlamadan yapar.

Operatörün içinde yaşadığı bütçe

Stabilizasyon ile gecikme ayrı bütçelerdir ve sürekli birbirine karıştırılır. Görüş hattı spesifikasyonunda tutuluyor olabilir ama sistem elle takip için yine de kullanılamaz olabilir; çünkü operatörün baktığı görüntü, hedefin şu anda nerede olduğunu değil biraz önce nerede olduğunu anlatır. Operatör o gecikmenin etrafında kendi çevrimini kapatır: hedefi aşar, aştığını geç görür, düzeltir ve bu kez ters yöne aşar. Belirti tıpatıp kötü stabilizasyona benzer, oysa çaresi bambaşka bir yerdedir — servoda değil; sıkıştırmada, veri hattında ve ekrandadır. Bir sistem elle takip için belirtiliyorsa, uçtan uca (cam-cama) gecikmeyi gereksinime jitter değerinin yanına yazın.

Doğrulama: jitter ölçülmeden bütçe kapanmaz

Jitter, simülasyonda değil sarsıcı üstünde doğrulanır. Tipik kurulum; sistemin üç eksenli bir titreşim tablasına bağlanması, uzaktaki bir hedefin kolimatörle sonsuzda görüntülenmesi ve hedef merkezinin kare kare izlenmesidir. Çıktı tek bir sayı değil, bir güç spektral yoğunluğu (PSD) eğrisidir; RMS jitter bu eğrinin integralinden gelir. Bütçenin nerede tükendiğini ancak bu eğri gösterir.

Tasarım kontrol listesi

Dar görüş alanındaki IFOV hesaplandı mı, jitter hedefi bunun üçte biri olarak konuldu mu?
Bozucu kaynakları frekans bandına göre ayrıştırıldı mı?
Entegrasyon süresi içindeki jitter, kareler arasındaki jitterdan ayrıldı mı?
İlk yapısal mod ölçüldü mü (hesap değil, modal test)?
Jiroskop ARW’si hedef bant genişliğinde bütçenin ne kadarını yiyor; gerçek titreşim girişi altında g-duyarlılığı ne kadarını yiyor?
Kablo ve slip ring sürtünme torku ölçüldü mü?
Uçtan uca gecikme, jitterla birlikte belirtildi mi?
Ölçüm PSD olarak raporlanıyor mu?

Inventra, elektro-optik sistem tasarımını bu bütçe üzerinden yürütür: spesifikasyon önce bir tabloya dökülür, sonra mekanik ve kontrol tarafına dağıtılır.
