Yönlü Antenlerin Karşılıklı Olarak Hizalanması İçin Direk ile Yönlendirme Birimi Arasına Takılan Sabit Halka Dizili Hizalama Ünitesi, Sistemi ve Yöntemi

Özet

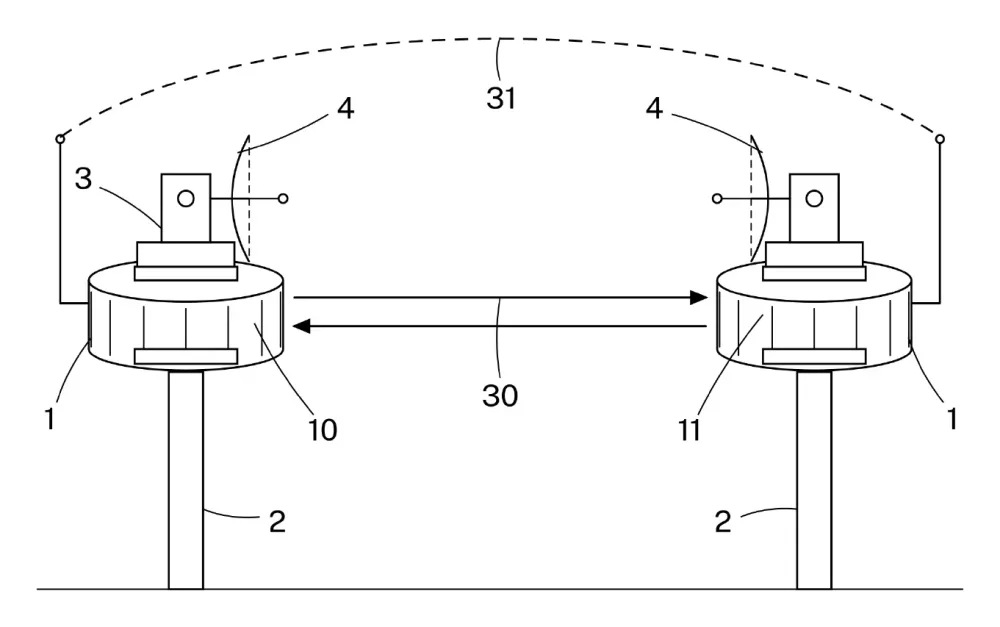

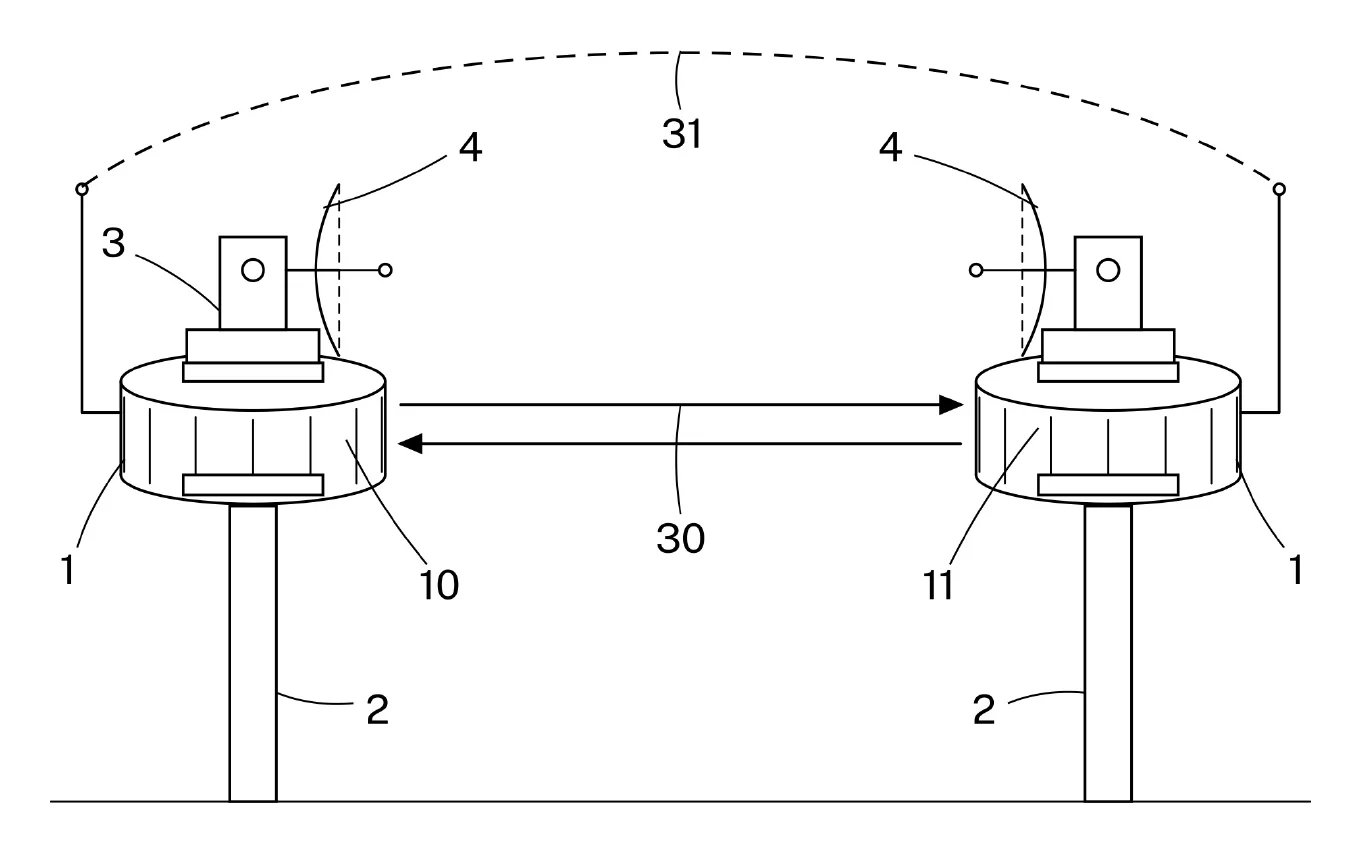

Buluş, bir direk (2) ile bir haberleşme antenini (4) yönlendiren iki eksenli bir yönlendirme birimi (3) arasına takılan bir hizalama ünitesi (1) ile ilgilidir. Hizalama ünitesi (1), yönlendirme biriminin (3) yatay dönüşüyle birlikte dönmeyen bir ara gövdenin (10) çevresinde, anten sütunlarından (12) oluşan ve haberleşme anteninden (4) ayrı bir halka dizi (11) içermektedir. Karşı uçtaki eş hizalama ünitesi (1) halka dizisinden (11) bir yön bulma işareti (30) yaymaktadır. Hizalama ünitesi (1), bir pencereyi (13) halka dizi (11) boyunca elektronik olarak dolaştırarak bu işaretin geliş yönünü, yönlendirme birimini (3) döndürmeden, ara gövdenin (10) referans yönüne göre belirlemekte ve yönlendirme birimine (3) haberleşme antenini (4) bu yöne çevirecek açı komutu vermektedir. Böylece iki uç, uydu konumlaması, pusula ve mekanik tarama olmadan birbirine yöneltilmektedir.
