Farklı Dalga Boylarındaki Kameraların Görüntü Gecikmesini Optik Uyarıcıyla Ölçen ve Hedefin Gerçek Konumunu Kestiren Takip Sistemi, Gecikme Ölçüm Başlığı ve Yöntemi

Özet

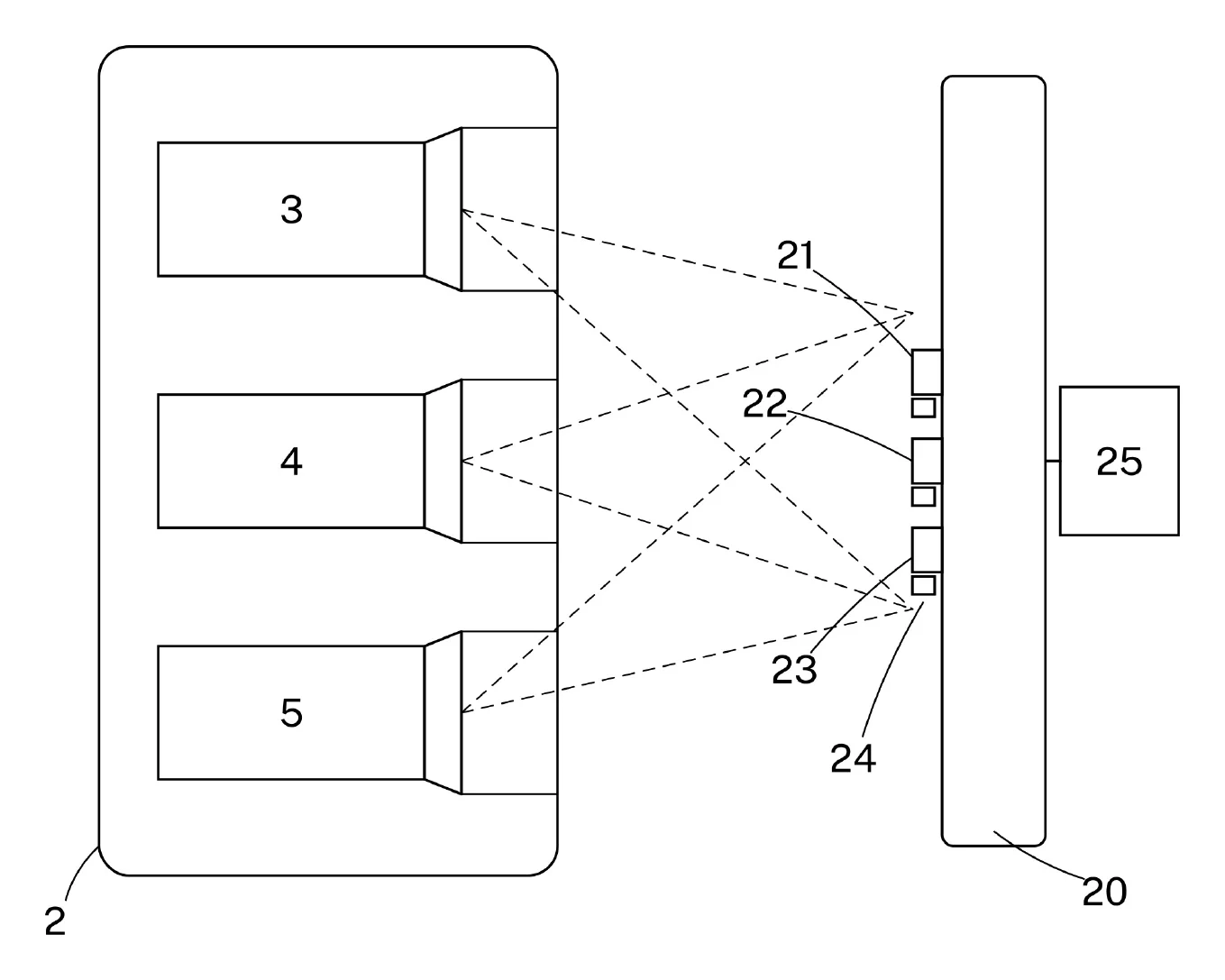

Buluş, bir platform (2) üzerindeki farklı bantlarda görüntü alan kameraların (3, 4, 5) görüntüleriyle bir hedefi izleyen bir takip sistemi ile ilgilidir. Kameraların görüş alanına konan bir gecikme ölçüm başlığı (20), her kameranın kendi bandında ışıyan uyarıcılar (21, 22, 23) ve ışıma anını aynı bantta algılayan referans dedektörleri (24) içermektedir. Bir ortak sayaç (12), ışıma anını, uyarıcının videoda belirme anını ve karelerin varış anlarını aynı zaman tabanında damgalamaktadır. Bir kestirim birimi (15), her kameranın pozlama ve dedektör tepkisi dâhil uçtan uca gecikmesini belirlemekte, her karenin çekim anını varış anından bu gecikmeyi çıkararak bulmakta, kareyi o andaki görüş hattı açısıyla eşlemekte ve hedefin açısal konumunu kestirmektedir. Böylece gecikmesi bilinmeyen kameralarla hızlı hedefin gerçek konumu izlenmektedir.
