Kablo Girişli Taşıma Kasası Uç Kapağı

Özet

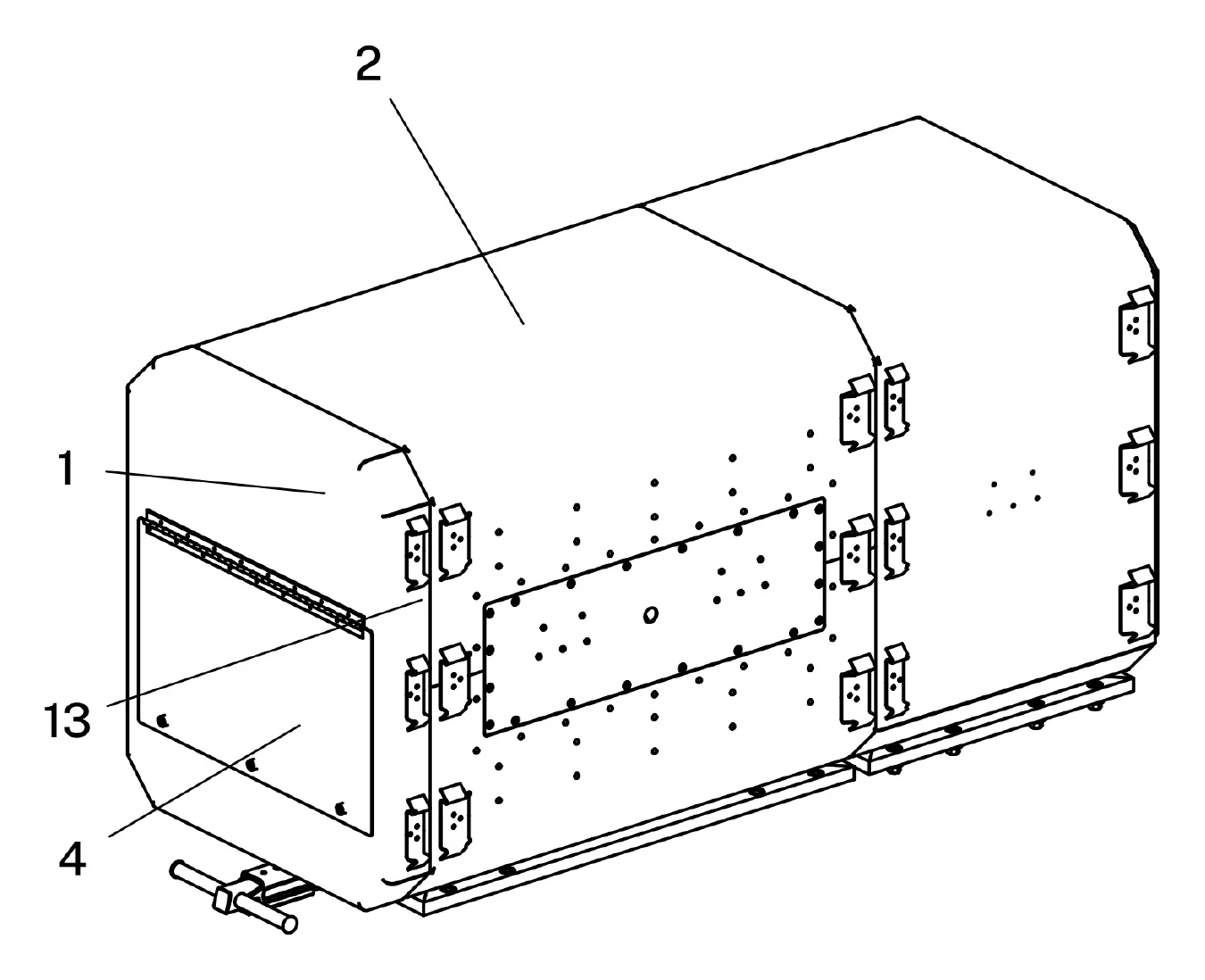

Buluş, bir taşıma kasasının (2) bir ucunu kapatan ve kabloların kasaya geçirildiği bir uç kapak (1) ile ilgilidir. Uç kapağın (1) dış yüzünde (3) tabanı (8) eğimli bir cep (7) bulunur. Cep (7), üst kenarından bir menteşeyle (5) bağlı ve tutsak yaylı vidalarla (6) kapatılan bir erişim kapağı (4) ile örtülür. Cebin (7) dibinde, dış yüze (3) göre içeride kalan bir konnektör plakası (9) bulunur. Plaka (9), uçları önceden sonlandırılmış kabloların geçirildiği ayrık kablo giriş çerçeveleri (10) taşır ve uç kapağa (1) bir EMI contası (12) üzerinden bağlanır. Kablolar, uç kapak (1) kasaya (2) takılıyken geçirilir ve bağlanır; kasa kapalı ve korumalı kalır.
